1 SKOG 2013 Några ord om ATEX Susanne Roos, Inspecta Technology 1

2 ATEX: Lagar och föreskrifter Två delar Direktiv 94/9/EG Beslutade 23 mars 1994 Produktdirektivet - Tillverkare Direktiv 1999/92/EG Beslutade 16 december 1999 Användardirektivet - Anläggningsägare AFS 1995:5 Utrustningar för explosionsfarlig miljö. ELSÄK-FS 1995:6 Elektriska utrustningar för explosionsfarlig miljö. AFS 2003:3 Arbete i explosionsfarlig miljö. SRVFS 2004:7 Statens räddningsverks föreskrifter om explosionsfarlig miljö vid hantering av brandfarliga gaser och vätskor. Beslutade 24 oktober 1995 Beslutade 15 november 1995 Beslutade 22 maj 2003 Beslutade 12 februari

3 ATEX: Användardirektivet Implementering av direktivet i Sverige Började gälla 30 juni 2003 Övergångsperiod på 3 år => tvingande från 1 juli 2006 AV och MSB tillsynsmyndighet 3

4 ATEX: Användardirektivet AFS 2003:3 Arbete i Explosionsfarlig miljö Föreskriften gäller där någon i arbetet kan utsättas för fara orsakad av explosionsfarlig miljö. (i byggnader, lokaler, utrustningar eller andra tekniska anordningar och på arbetsplatser i övrigt där explosionsfarlig miljö kan förekomma) Utrustningar, installationer, skyddssystem, komponenter, anordningar, verktyg och material skall: vara riskbedömda och lämpliga för den explosiva atmosfär de används i och underhållas så att avsett explosionsskydd upprätthålls. Explosionsfarliga områden eller lokaler skall klassas i zoner (efter hur ofta explosiv atmosfär uppstår och hur länge denna varar) För arbetsplatser där explosionsrisk föreligger skall arbetsgivaren innan arbete påbörjas upprätta ett explosionsskyddsdokument, baserat på riskbedömningen. 4

5 ATEX: Förutsättningar För en brand krävs: Syre Bränsle Tändkälla Brandfarlig atmosfär! Brand! Syre Tändkälla Brand Bränsle 5

6 ATEX: Förutsättningar För en explosion krävs: Syre Bränsle Blandning Begränsning Tändkälla Explosiv atmosfär! Explosion! Syre Tändkälla Explosion Blandning Begränsning Bränsle 6

7 ATEX: Bränslen Brännbar Gas Brännbar vätska + Luft Blandning Tändkälla Damm/pulver Explosion 7

8 ATEX: Bränsle - klassindelning Brandfarlig gas Brandfarlig vätska Klass o C Klass 2 b o C Motorbrännolja (diesel), eldningsolja och tändvätskor Fotogen nafta produkter, terpentinolja Kan antändas vid 20 C Acetylen, Gasol, Vätgas 30 Klass 2 a Xylen, vissa färger (snabbtorkande) o C och rostskyddsfärger 0 Klass 1 < 21 o C Bensin, aceton, etanol 8

9 ATEX: Bränslen 9

10 Bränsle - Damm Ansamlingar av damm en stor risk Ventilationskanaler Lysrörsarmaturer Undertak Kabelstegar Elskåp 10

11 Bränsle - Damm Ett 1 mm tjockt dammlager kan vara tillräckligt för att fylla ett utrymme med explosiv atmosfär Fotspår på golvet 11

12 ATEX: Bränsle - Dammkarakterisering Kst Klass St 0 Karaktär Ej explosionsfarligt Kst värde 0 St 1 Svagt explosionsfarligt =<200 St 2 Starkt explosionsfarligt St 3 Mycket starkt explosionsfarligt >300 12

13 Film - Sojamjöl Test i Norge 1 m 3 sojamjöl lyfts av initial explosion och sedan inträffar en stor sekundär explosion - film 13

14 Zonklassning 3 zoner beroende på farlighetsgrad Damm: 20, 21, 22 Gas eller vätska: 0, 1, 2 Varningsskyltar skall finnas Farlighetsgrad hur ofta och hur länge explosiv atmosfär uppstår och varar 14

15 Vanliga tändkällor Heta ytor Lågor och heta gaser Heta arbeten Mekaniskt alstrade gnistor Elektriska anläggningar Kemiska reaktioner Statisk elektricitet Glödrester 15

16 Tändkällor och energier ENERGIER FRÅN OLIKA KÄLLOR En uppladdad person kan ge upp till 60 mj Gnistor från slipning kan ge mer än 10 mj Svetsloppor, ljusbåge från en elkontakt kan ge flera J En tändsticka ger 5 kj tills man bränner sig ANTÄNDNINGSENERGI FÖR NÅGRA ÄMNEN Damm/pulver Felodipin (kemiindustrin) Metylcellulosa (förtjockningsmedel) Aluminiumpulver Pulver av PVC Gas/vätska Flertalet brännbara gaser Vätgas, acetylen och koldisulfid 1-3 mj mj ca 200 mj > 2000 mj 0,1-0,3 mj 0,01-0,03 mj 16

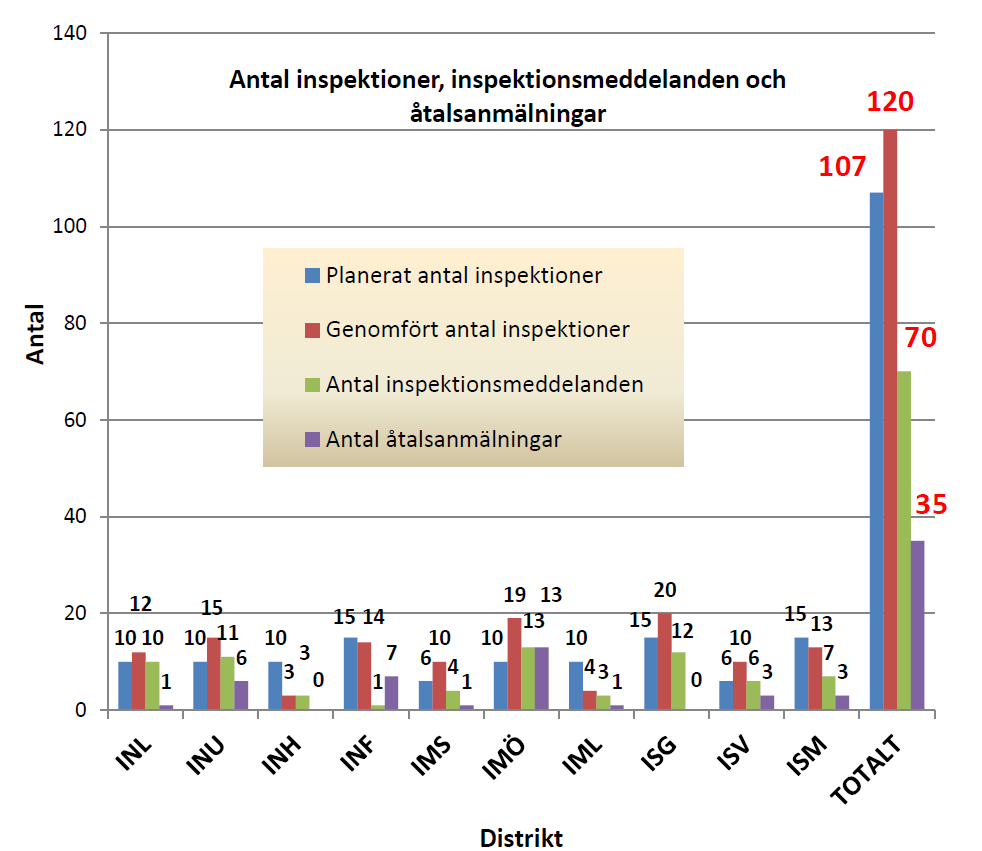

17 SKOG 2013 Inspektionsrapport från AV 17

18 SKOG 2013 Inspektionsrapport från AV Några slutsatser från rapporten: Brister angående uppgifter i riskbedömning Brister angående nödvändig utbildning, klassningsplaner och dokumentering Många arbetsgivare inte känt till att reglerna finns eller att de haft svårt att avgöra om deras hantering är sådan att de omfattas av föreskrifterna. Vid 70 av arbetsställena har det bedömts råda sådana brister att det varit nödvändigt att formulera krav i inspektionsmeddelanden Vid hela 35 arbetsställen har åtalsanmälningar sänts till åklagarmyndigheten. 18

19 SKOG 2013 Suger Imperial dust explosion

20 SKOG 2013 Pelletsfabrik i brand efter en explosion

21 SKOG 2013 ATEX Frågor? Tack för visat intresse 21
