1 RAPPORT 2014:30 ARKEOLOGISK FÖRUNDERSÖKNING TVÅ HÄRDAR I RAMBODAL RAÄ 165 OCH 166 KV ÄRTFLYET 1 STYRSTAD SOCKEN NORRKÖPINGS KOMMUN ÖSTERGÖTLANDS LÄN FREDRIK SAMUELSSON

2

3 Två härdar i Rambodal Innehåll Sammanfattning Inledning Områdesbeskrivning Syfte Metod och dokumentation Resultat Referenser Tekniska uppgifter Appendix 1. Botanisk analys - Mats Regnell Bilaga 1. Anläggningsbeskrivningar Bilaga 2. Ritningar Omslagsbild: ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

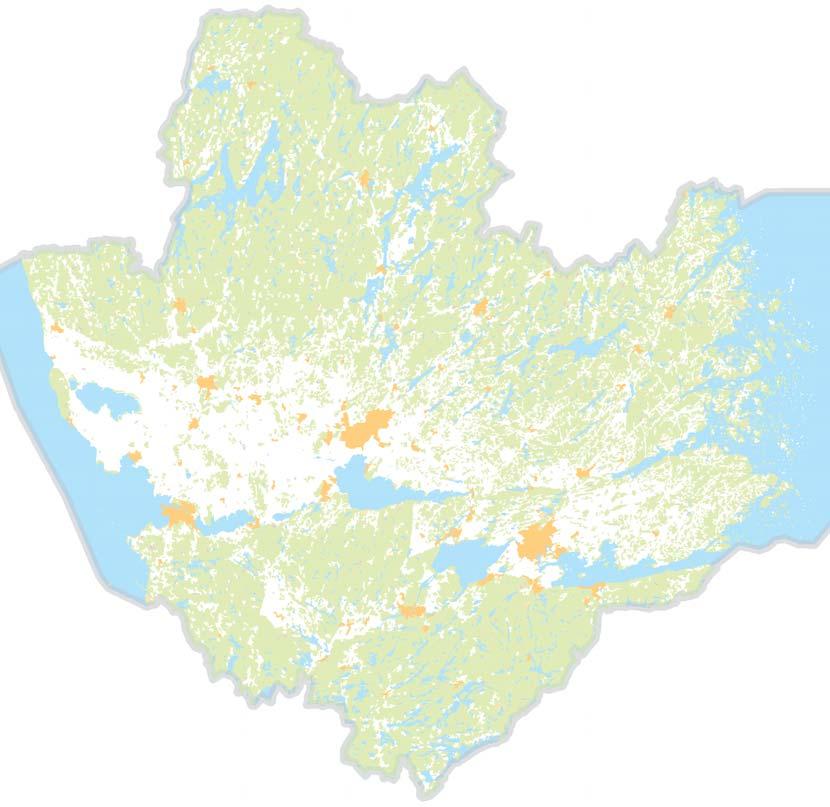

4 Sammanfattning I augusti 2013 utförde Östergötlands museum en arkeologisk förundersökning i form av antikvarisk kontroll i samband med nybyggnation inom kvarteret Ärtflyet 1, Norrköpings kommun. Inom exploateringsytan var härdarna RAÄ 165 och 166, Styrstad socken, belägna. Arbetet utfördes på uppdrag av Norrköpings kommun. Syftet med den antikvariska kontrollen var att schakta fram och undersöka de ovannämnda härdarna. Vid förundersökningen uppmärksammades dock att deras position i FMIS ej stämde överens med verkligheten. Härd RAÄ 165 påträffades ca 17 m norr om dess position i FMIS. Härd RAÄ 166 var ej möjlig att lokalisera. RAÄ 165 har 14 C-daterats till yngre bronsålder: f Kr vid 2 sigma (Ua-47170). I övrigt påträffades ingenting av arkeologiskt intresse. Fredrik Samuelsson antikvarie Finspång Vadstena Motala Mjölby Linköping Norrköping Söderköping Ödeshög Åtvidaberg Valdemarsvik Boxholm Kinda Ydre 2

5 Styrstad 171 Styrstad 162 Styrstad 39:1 Styrstad 85:1 Sankt Johannes 6:1 Styrstad 119:1 Sankt Johannes 46: Sankt Johannes 7:1 Styrstad 38:1 Styrstad 95:1 Styrstad 37:2 Styrstad 94:2 Styrstad 37:1 Styrstad 94: Styrstad 151 Styrstad 166 Styrstad 165 Styrstad 169 Sankt Johannes 125:1 Johannes Sankt Johannes 8:1 121:4 Sankt Johannes 121:3 Sankt Johannes 121:1 ankt Johannes 121:2 Sankt Johannes 121:5 Sankt Johannes 72:1 Sankt Johannes 88:1 Sankt Johannes 5:1 Sankt Johannes 73:1 Sankt Johannes 147:1 Sankt Johannes 145:1 Styrstad 157 Sankt Johannes 74:1 Styrstad 156 Sankt Johannes 4:1 Styrstad 153 Styrstad Styrstad 30:130:3 Styrstad 30:2 Styrstad 31:1 Styrstad 118:1Styrstad Sankt Johannes 144:1 Styrstad 163 Sankt Johannes 148:1 Sankt Johannes 146:1 Styrstad 164 Teckenförklaring FMIS punkt FMIS linje Lantmäteriverket MS2008/06551 FMIS område Figur 2. Utdrag ur digitala Fastighetskartan med undersökningsområdet markerat. Skala 1:

6 Inledning Östergötlands museum utförde i augusti 2013 en arkeologisk förundersökning i form av antikvarisk kontroll i samband med nybyggnation inom kvarteret Ärtflyet 1, Norrköpings kommun. Inom exploateringsytan var härdarna RAÄ 165 och 166, Styrstad socken, belägna. Förundersökningen utfördes efter beslut från Länsstyrelsen Östergötland. Uppdragsgivare var Norrköpings kommun vilka även svarade för de arkeologiska kostnaderna. Ansvarig för fältarbetet samt för skrivandet av rapporten var undertecknad. Områdesbeskrivning Det aktuella exploateringsområdet ligger i stadsdelen Rambodal i Norrköping och utgörs av obebyggd tomtmark. I närområdet finns fasta fornlämningar i form av en yngre bronsåldersboplats (RAÄ 151) som slutundersöktes av Östergötlands museum år 2009 (Nyberg & Nilsson 2012) samt två gravfält (RAÄ 5:1 0ch 74:1). År 2011 genomfördes en arkeologisk utredning i det aktuella området. Vid utredningen påträffades de nu aktuella härdarna RAÄ 165 och 166. Härdarna var av förhistorisk karaktär. De saknade samband med varandra samt med andra förhistoriska anläggningar och tolkades därför utgöra isolerade objekt (Hörfors 2011). Syfte Enligt Länsstyrelsen var syftet med förundersökningen att i första hand tillse att fast fornlämning berördes i så liten omfattning som möjligt. De fornlämningar som eventuellt framkom vid schaktningen skulle dokumenteras avseende karaktär och omfattning samt om möjligt dateras. Förundersökningen skulle utföras som en antikvarisk kontroll i samband med schaktarbeten i anslutning till RAÄ 165 och 166. Metod och dokumentation Den antikvariska kontrollen genomfördes i form av sökschaktsgrävning. Schakt och påträffade anläggningar dokumenterades genom inmätning med RTK-GPS, beskrivning, ritningar och fotografering. Prover för makrofossil- och 14 C-analys togs i härd RAÄ 165 och har analyserats. Dokumentationsmaterialet i form av mätfiler, beskrivningar, ritningar och foton förvaras på Östergötlands museum. Inga fynd tillvaratogs. Resultat Två schakt togs upp och totalt undersöktes ca 90 m 2. Schaktdjupet var 0,3-0,4 m. Matjorden bestod av brun siltig sand och undergrunden av gulbrun siltig sand. Vid förundersökningen uppdagades tyvärr relativt snart att utredningens lägesangivelser för härdarna ej stämde överens med verkligheten. Härd RAÄ 165 påträffades ca 17 m norr om dess position i FMIS. Härd RAÄ 166 var ej möjlig att lokalisera. Ett sökschakt togs upp men när det visade sig vara tomt ansåg undertecknad att det inte var ekonomiskt försvarbart att fortsätta sökandet. Härden RAÄ 165 har daterats till yngre bronsålder: f Kr vid 2 sigma (Ua-47170). Ett makrofossilprov från härden visade sig innehålla ett sädeskornfragment och ett gräsfrö (Regnell, appendix 1). Dateringsmässigt överensstämmer härd RAÄ 165 väl med flertalet av 14 C-dateringarna från den närliggande slutundersökta bronsåldersboplatsen RAÄ 151 (Nyberg & Nilsson 2012). Boplatsen är belägen ca 300 m nordöst om RAÄ 165. I övrigt påträffades ingenting av arkeologiskt intresse och Östergötlands museum anser därför att det inte är befogat med ytterligare arkeologiska åtgärder i ärendet. Figur 3. Härd RAÄ 165. Mot norr. Foto Fredrik Samuelsson, ÖM. 4

7 Teckenförklaring FMIS punkt FMIS linje FMIS område FU-schakt Utredningsschakt Styrstad 166 RAÄ 165 Härd RAÄ Styrstad 165 Felaktig placering av RAÄ 165 i FMIS Sankt Johannes 5:1 Lantmäteriverket MS2008/ Figur 4. Utdrag ur digitala Fastighetskartan med schakt och anläggningar markerade. Skala 1:1000. Radiocarbon determination 2800BP 2700BP 2600BP 2500BP 2400BP 2300BP 2200BP Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Ua : 2544±33BP 68.2% probability 800BC (35.7%) 750BC 690BC (14.5%) 660BC 640BC (18.0%) 590BC 95.4% probability 800BC (40.8%) 730BC 700BC (54.6%) 540BC 1000CalBC 800CalBC 600CalBC 400CalBC Calibrated date Figur C-datering av härd RAÄ

8 Referenser Fornminnesregistret FMIS. Hörfors O Planerad nybebyggelse i Rambodal. Arkeologisk utredning etapp 1 och 2. Intill RAÄ 5, Ärtflyet 1, f d S:t Johannes socken, Norrköpings kommun, Östergötlands län. Östergötlands museum. Rapport 2011:75. Nyberg P. & Nilsson P En bronsåldersgård och gåtfulla medeltida gravar. Särskild arkeologisk undersökning. RAÄ 151. Rambodal 1:3 m fl. Styrstad socken, Norrköpings kommun, Östergötlands län. Östergötlands museum. Rapport 2012:26. 6

9 Tekniska uppgifter Lokal Kv Ärtflyet 1 Socken Styrstad Kommun Norrköping Län och landskap Östergötland Fornlämningsnummer RAÄ 165 och 166 Kartblad Koordinater Koordinatsystem Typ av undersökning 64F9hSV N , E (mittpunkt) SWEREF 99 TM Arkeologisk förundersökning i form av antikvarisk kontroll Länsstyrelsens dnr Länsstyrelsens handläggare Bertha Ekstrand Amaya Länsstyrelsens beslut ÖM dnr 96/13 ÖM projektnr Uppdragsgivare Kostnadsansvarig Norrköpings kommun Norrköpings kommun Projektledare Fredrik Samuelsson Personal - Rapportarbete Fredrik Samuelsson Fältarbetstid Totalt undersöktes Ca 90 m 2 Fynd Foto Analyser Nej Digitalt Makrofossil 14 C (Ua-47170) Grafik Renritning Grafisk form Fredrik Samuelsson Lasse Norr Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial ISSN Lantmäteriverket MS2008/06551 Rapport 2014:30 Östergötlands museum 7

10 Appendix 1. Botanisk analys - Mats Regnell Östergötlands museum att: Fredrik Samuelsson Box Linköping ANALYSRAPPORT Botaniska analyser av jordprov från Styrstad s:n, RAÄ 165, Östergötland. Metod Det tillsända provet volymbestämdes genom att den lufttorkade jorden hälldes i en graderad bägare och en känd volym vatten tillsattes. Provvolymen utgjorde alltså jordpartiklar minus luftvolymen mellan partiklarna. Provet dispergerades under 1 timme med 5%-ig NaOH och preparerades därefter med en kombination av slamnings- och flotationsteknik. Ingen särskild flotationsapparatur utnyttjades.. Sikt med 0,25 mm:s maskvidd användes. Det flotterade materialet lufttorkades efter preparering och studerades under mikroskop i 6,7-40 gångers förstoring. Provet innehöll enstaka färska rötter. De preparerade proverna och fynd förvaras på Institutionen för Naturgeografi och Kvartärgeologi, men kan med kort varsel tillsändas uppdragsgivaren om så önskas. Provet, benämnt RAÄ 165, P2, utgjorde 1,2 liter jord taget i en härdfyllning. Det framfloterade materialet dominerades av träkol, cirka 210 ml träkolspartiklar separerades, vilket motsvarar närmare 20 % av provvolymen. I provet fanns även enstaka fragment av bränd, lerig silt. Dessa fragment överensstämmer i hänseende till jordart med de små mängder av minerogen jord i provet som sannolikt representerar den karakteriserande jordarten på platsen. Sannolikt har delar av jorden under eller invid härden kommit att eldpåverkas och inkorporeras i härdens fyllning. Det kan dock inte uteslutas att fragmenten av bränd lera/silt härrör från lerklining till hus eller ugnskappa, även om volymerna ter sig för små för att tillmötesgå en sådan tolkning. Av övriga västrester återfanns ett sädeskornsfragment, för litet och för anlupet för att kunna bestämmas, samt ett gräsfrö, sannolikt ur släktet Festuca. De sparsamma växtresterna låter sig inte tolkas mer än att hantering av spannmål har skett på platsen Mats Regnell mats.regnell@geo.su.se Institutionen för naturgeografi och kvartärgeologi 8 Postadress: Besöksadress: Stockholms universitet Geovetenskapens hus Telefon (Vx): Inst. för naturgeografi Svante Arrhenius väg 8C Telefax: och kvartärgeologi Frescati Stockholm

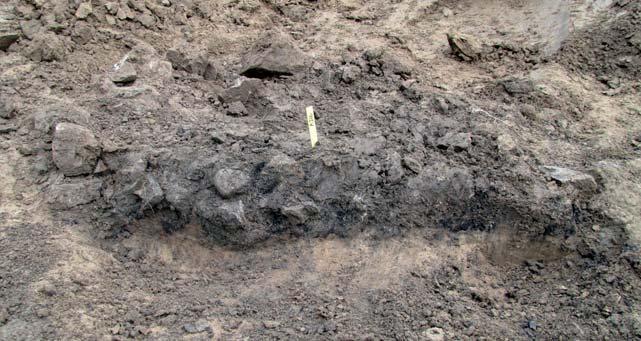

11 Bilaga 1. Anläggningsbeskrivningar Namn Typ Undertyp Form i plan Storlek RAÄ 165 Härd Grophärd Oval 1,93 x 1,50 m Form i sektion Djup Fyllning Undersökt andel Plan 0,20 m Gråbrun siltig sand. Rikligt med sot, kol & 0,05-0,20 m stora skärv-/ skörbrända stenar. Måttligt med bränd lera. Undersökningsmetod 50% Hacka/ skärslev Prov 14 C (Ua-47170) & Makro (P2) 9

12 Dnr 96/13:1 Bilaga 2. Ritningar RAÄ 165 mot NV Gråbrun siltig sand, rikligt med 0,05-0,20 m stora skärviga/skörbrända stenar, rikligt med sot och kol, måttligt med bränd lera. 2 Gulbrun siltig sand m Kv Ärtflyet 1 Styrstad socken Norrköpings kommun, Ög RAÄ 165 Profilritning Skala 1:20 Dnr 96/ Fredrik Samuelsson Renritning Lasse Norr

13

14 Östergötlands museum utförde i augusti 2013 en arkeologisk förundersökning i form av antikvarisk kontroll i samband med nybyggnation inom kv Ärtflyet 1, Norrköpings kommun, Östergötland. Inom exploateringsytan var härdarna RAÄ 165 och 166, Styrstad socken, belägna. Arbetet utfördes på uppdrag av Norrköpings kommun. Syftet med den antikvariska kontrollen var att schakta fram och undersöka de ovannämnda härdarna. Vid förundersökningen uppmärksammades dock att deras position i FMIS ej stämde överens med verkligheten. Härd RAÄ 165 påträffades ca 17 m norr om dess position i FMIS. Härd RAÄ 166 var ej möjlig att lokalisera. RAÄ 165 har 14 C-daterats till yngre bronsålder: f Kr vid 2 sigma (Ua-47170). I övrigt påträffades ingenting av arkeologiskt intresse. ISSN Rapport 2014:30
