1 RAPPORT 2017:17 ARKEOLOGISK FÖRUNDERSÖKNING BOPLATSER, VÄGAR OCH SKÅLGROPAR VID SMEDSTAD RAÄ 368:1, 371:1 OCH 398:1 SMEDSTAD 1:4 LINKÖPINGS STAD OCH KOMMUN ÖSTERGÖTLANDS LÄN FREDRIK SAMUELSSON

2

3 Boplatser, vägar och skålgropar vid Smedstad Innehåll Sammanfattning Inledning Områdesbeskrivning och fornlämningsmiljö Undersökningens omfattning Undersökningens syfte, inriktning och ambitionsnivå Metod och dokumentation Resultat och tolkning Ytan vid stensträng RAÄ 368: Ytan vid skålgrop RAÄ 371: Boplats ÖM Färdväg ÖM Ytan vid boplats RAÄ 398: Boplats RAÄ 398: Färdväg ÖM Hällristning ÖM Förslag till fortsatta åtgärder Referenser Tekniska uppgifter Bilaga 1. Anläggningslista Bilaga 2. Fyndlista Omslagsbild: Morgonsol vid förundersökningsytan. På stenblocket är skålgrop RAÄ 371:1 inknackad. Mot sydöst. Foto Fredrik Samuelsson, ÖM. ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

4 Sammanfattning I april 2017 utförde Östergötlands museum en arkeologisk förundersökning med anledning av att Linköpings kommun planerar att bygga bostäder inom fastigheten Smedstad 1:4, Linköpings stad och kommun. Arbetet utfördes på uppdrag av Länsstyrelsen Östergötland. Linköpings kommun svarade för de arkeologiska kostnaderna. Vid förundersökningen påträffades två boplatser (RAÄ 398:1 och ÖM 1), två färdvägar (ÖM 2 och ÖM 3) samt en skålgropslokal (ÖM 4). Samtliga lämningar är av förhistorisk karaktär. Boplatserna har 14 C-daterats till förromersk romersk järnålder. Dessutom korrigerades positionerna för stensträng RAÄ 368:1 och skålgrop RAÄ 371:1 genom inmätning med RTK-GPS. Fredrik Samuelsson antikvarie Finspång Motala Norrköping Linköping Vadstena Mjölby Söderköping Ödeshög Åtvidaberg Valdemarsvik Boxholm Kinda Ydre 2

5 Exploateringsområde FMIS punkt FMIS linje FMIS område 369:1 368:1 223:1 75:1 223:1 398:1 210: :1 413:1 26:1 26: : Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan med undersökningsområdet markerat. Skala 1:

6 Inledning Östergötlands museum utförde i april 2017 en arkeologisk förundersökning med anledning av att Linköpings kommun planerar att bygga bostäder inom fastigheten Smedstad 1:4, Linköpings stad och kommun. Det aktuella exploateringsområdet är ca m 2 stort men en stor del av denna yta har tidigare utretts arkeologiskt och visat sig ej innehålla fornlämningar. Den aktuella förundersökningen koncentrerades därför till ytorna vid stensträng RAÄ 368:1, skålgrop RAÄ 371:1 och boplats RAÄ 398:1. Förundersökningen utfördes efter beslut från Länsstyrelsen Östergötland. Beställare var Länsstyrelsen Östergötland. Linköpings kommun svarade för de arkeologiska kostnaderna. Ansvarig för fältarbetet samt för skrivandet av rapporten var undertecknad. Områdesbeskrivning och fornlämningsmiljö Exploateringsområdet är en del av Linköpings garnisons f d övningsområde och ligger i en fornlämningstät miljö, i tidigare brukad ängs- och hagmark. Direkt söder om det aktuella området återfinns den anlagda Bergadammen, Smedstadsbäckens östra utlöpare i Tinnerbäcken (Räf 2014). Inom Linköpings garnisons övningsområde visar fornlämningarna på mänsklig aktivitet i området från 3000 år sedan fram till nu. Tack vare att garnisonen nyttjat delar av området som militärt övningsfält har området inte blivit föremål för det moderna jordbrukets intensiva brukningsmetoder. Dessutom har en stor del av de olika ägorna sedan 1600-talet utgjorts av ängs- och betesmark och därmed har en stor mängd av fornlämningarna undgått bortplöjning. Flera av de inom området centralt belägna äldre åkerytorna har till exempel aldrig plöjts med traktordragen plog. Detta har inneburit att betydande delar av 1800-talets odlingslandskap bevarats och därmed också fornlämningarna (Ternström & Schönbeck 2001; Ternström 2003). I början av 2000-talet utförde Östergötlands länsmuseum utredningar (etapp 1 samt etapp 2) i det aktuella exploateringsområdet. Vid sökschaktsgrävningen under etapp 2 konstaterades att den norra delen av det nu aktuella exploateringsområdet ej berörde fornlämningar. Däremot påträffades en boplats (RAÄ 398:1), en stensträng (RAÄ 368:1) och en skålgrop (RAÄ 371:1) i den sydöstra delen av området. Dessutom har det påträffats skålgropar (RAÄ 210:1-3) på det impediment som är beläget inom denna yta. Strax norr om boplats RAÄ 398:1 är två stensträngar belägna (RAÄ 223:1) och norr om stensträngarna finns ett kuperat skogsparti på vilket gravfält RAÄ 75:1 är beläget (ibid). År 2014 utförde Östergötlands museum även en arkeologisk förundersökning i den sydligaste delen av området inför anläggandet av en VA-ledning. Vid denna undersökning påträffades ett kulturlager som härrör från metallhantering. Stenkolet visar dock att det rör sig om en relativt sentida verksamhet, troligen eller 1900-tal. I övrigt påträffades ingenting av arkeologiskt intresse (Räf 2014). De kända fornlämningar som skulle beröras av förundersökningen var: - Stensträng RAÄ 368:1 vilken, vid inventeringstillfället, var ca 10 m lång i nord-sydlig riktning, 1 m bred och intill 0,3 m hög. - Skålgrop RAÄ 371:1 vilken var inknackad i ett 5 x 3 m stort och intill 2 m högt stenblock. Skålgropen var 3 cm stor och 1 cm djup. - Boplats RAÄ 398:1 vilken utgjordes av två härdar och ett. Boplatsen var ej avgränsad. Stensträngarna RAÄ 223:1 är belägna strax utanför aktuellt exploateringsområde men det var inte otänkbart att en eventuell förlängning av dessa kunde påträffas vid denna förundersökning. Linköpings kommun hade meddelat Länsstyrelsen att det större impedimentet (åkerön) inom området på vilket skålgroparna RAÄ 210:1-3 är belägna ej skulle bebyggas utan kvarligga, vilket innebar att denna yta ej kom att beröras av aktuell undersökning. 4

7 Undersökningens omfattning Vid boplats RAÄ 398:1 beräknades en ca m 2 stor yta behöva förundersökas. Eftersom kunskapen om boplatsens utbredning var dålig skulle dock ytans storlek och gräns ses som ungefärlig. Vid stensträng RAÄ 368:1 beräknades en ca m 2 stor yta behöva förundersökas. Ytans storlek och gräns sågs som ungefärlig. Syftet var att avgränsa stensträngen. Vid skålgrop RAÄ 371:1 beräknades en ca m 2 stor yta behöva förundersökas. Ytans storlek och gräns sågs som ungefärlig. Syftet var att utröna om det fanns ytterligare skålgropar och/eller andra typer av anläggningar (t ex härdar) som kunde knytas till RAÄ 371:1. Metod och dokumentation Den arkeologiska förundersökningen utfördes i form av en sökschaktsgrävning med hjälp av grävmaskin. Anläggningar som påträffades dokumenterades genom inmätning med RTK-GPS och beskrivning. Ett urval av anläggningarna kom även att undersökas genom handgrävning. Fem prover för 14 C-analys togs och har analyserats. Två keramikfragment påträffades och har bedömts av Ole Stilborg (SKEA). Dokumentationsmaterialet i form av mätfiler, ritningar och beskrivningar förvaras på Östergötlands museum. Tillvaratagna fynd har rengjorts och förvaras på museet i avvaktan på slutgiltig fyndfördelning. Undersökningens syfte, inriktning och ambitionsnivå Enligt Länsstyrelsen skulle förundersökningen i första hand avgränsa fornlämningarna i syfte att tillse om den planerade bebyggelsen kunde byggas utan vidare arkeologiska insatser. I de delar fornlämningen påstöttes eller nya fornlämningar påträffades skulle fornlämningens karaktär, utbredning, omfattning, sammansättning och komplexitet beskrivas. Fornlämningarna skulle även dateras och avgränsas. Ambitionsnivån i detta ärende skulle anpassas till behovet av ett fullgott underlag inför en eventuell slutundersökning samt sökandes behov. Resultatet av den arkeologiska förundersökningen skulle dels kunna ligga till grund för Länsstyrelsens bedömning av kunskapspotentialen och kommande beslut, dels ligga till grund för exploatörens vidare planering. 5

8 Resultat och tolkning Ytan vid stensträng RAÄ 368:1 Eftersom stensträngen ej var synlig ovan mark (vilket den var under utredningen) fattades redan i början av förundersökningen misstanke om att lämningens position i FMIS ej var korrekt alternativt att lämningen blivit bortröjd. Dock togs tre sökschakt (S285, S290 och S294) upp för att utröna eventuella spår under nuvarande marknivå. Ingenting av arkeologiskt intresse påträffades och efter att ha inventerat närområdet blev det uppenbart att stensträngens korrekta position låg 36 m öster om positionen i FMIS, på det impediment som ej berördes av förundersökningen. För att säkerställa att stensträngen ej fortsatte ut i exploateringsområdet togs två sökschakt (S316 och S320) upp i dess tänkta förlängning åt norr men ingenting av intresse påträffades. Sökschaktens djup var 0,5 m och den 0,3 m tjocka matjorden bestod av brun siltig sand. Under matjorden följde ett 0,2 m tjockt äldre odlingslager bestående av grå siltig lera. Undergrunden utgjordes av gulbrun lera. FMIS har meddelats att stensträngens position bör korrigeras RAÄ Schakt Exploateringsområde FMIS punkt S316 S320 S285 Linköping 368:1 Rätt position RAÄ 368:1 S290 Linköping 210: S294 Linköping 210:1 Linköping 210:2 Lantmäteriverket MS2008/ Figur 3. Utdrag ur digitala fastighetskartan med schakten vid stensträng RAÄ 368:1 markerade. Skala 1:

9 ^ Linköping 210:2 RAÄ A595 A587 Förhistorisk väg Arkeologiska objekt Schakt FMIS punkt FMIS linje A654 Väg ÖM 2 FMIS område A676 A684 A700 A692 A708 A976 A668 A659 A984 Rätt position RAÄ 371:1 ^ Linköping 371:1 A947 A932 A938 A917 A925 A961 A967 A953 Boplats ÖM 1 A1000 A989 A995 A1167 A1171 A1087 A1057 A1081 A1043 A1074 A1029 A1067 A1022 A1051 A1035 A1161 A1155 A1149 A1017 A1093 A1099 A1175 A1143 A1135 A1113 A1119 A1128 A1105 A1180 A1186 A Lantmäteriverket MS2008/06551 Figur 4. Utdrag ur digitala fastighetskartan med schakt och anläggningar vid skålgrop RAÄ 371:1 och boplats ÖM 1 markerade. Skala 1:

10 Ytan vid skålgrop RAÄ 371:1 Inledningsvis blev det uppenbart att även skålgropens position i FMIS var felaktig med omkring sex meter. Blocket på vilken den är inknackad ligger i verkligheten på det impediment som ej berördes av förundersökningen. FMIS har meddelats att skålgropens position bör korrigeras. För att utröna eventuell förekomst av lämningar i närheten av blocket påbörjades sökschaktsgrävning och relativt snart påträffades boplatslämningar (ÖM 1) och efter ett tag även en förhistorisk vägsträckning (ÖM 2). Den beräknade ytan om ca m 2 växte alltså och totalt kom en ca m 2 stor yta runt skålgropen och impedimentet att omfattas av förundersökningen. Inom denna yta togs 22 sökschakt upp och totalt undersöktes drygt m 2. Boplats ÖM 1 Inom en m 2 stor yta påträffades 46 boplatslämningar samt delar av en väg (ÖM 2). Samtliga av förhistorisk karaktär. Boplatsen är avgränsad med hjälp av sökschakt åt samtliga väderstreck förutom i nordväst där den möjligtvis fortsätter in på det impediment på vilket bl a skålgrop RAÄ 371:1 är belägen. Boplatsen är placerad på en, mot söder, svagt sluttande åsrygg. Stolphålen förefaller vara koncentrerade på själva ryggen medan härdar och kokgropar främst är belägna utmed sidorna. I kokgrop A676 påträffades ett keramikfragment (F2) av klassiskt äldre järnåldersgods (Stilborg muntligen). Med hjälp av tre 14 C-analyser har boplatsen daterats till sen förromersk-/romersk järnålder (180 f Kr e Kr med 2 sigma; Ua-55969, Ua och Ua-55968). Schaktdjupet var mestadels 0,3-0,4 m (ställvis 0,5-0,6 m) och den 0,2-0,3 m tjocka matjorden bestod av brun siltig sand. Under matjorden följde, förutom på åsryggens krön, ett 0,1-0,3 m tjockt äldre odlingslager bestående av grå siltig lera. Undergrunden utgjordes av gulbrun lera. Figur 5. Den svaga åsryggen på vilken boplats ÖM 1 är belägen. Mot sydväst. Foto Fredrik Samuelsson, ÖM. 8

11 Radiocarbon determination 2400BP 2300BP 2200BP 2100BP 2000BP 1900BP Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Ua : 2073±28BP 68.2% probability 160BC (13.0%) 130BC 120BC (55.2%) 40BC 95.4% probability 180BC (95.4%) AD Figur C-datering av härd A1135 Radiocarbon determination 2100BP 2000BP 1900BP 1800BP 1700BP 1600BP 400CalBC 200CalBC CalBC/CalAD 200CalAD Calibrated date Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Ua : 1887±28BP 68.2% probability 65AD (68.2%) 140AD 95.4% probability 60AD (95.4%) 220AD Figur C-datering av kokgrop A CalBC CalBC/CalAD 200CalAD 400CalAD Calibrated date Radiocarbon determination 1900BP 1800BP 1700BP 1600BP 1500BP Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Ua : 1696±28BP 68.2% probability 260AD ( 9.6%) 280AD 330AD (58.6%) 400AD 95.4% probability 250AD (95.4%) 420AD Figur C-datering av grophärd A BP CalBC/CalAD 200CalAD 400CalAD 600CalAD Calibrated date 9

12 Färdväg ÖM 2 Vid boplats ÖM 1:s östra kant påträffades även en förhistorisk väg, vilken med hjälp av sökschakt kunde följas längs med en 175 m lång sträcka i nord-sydlig riktning. I söder avgränsas den av vattendrag och i norr fortsätter den troligtvis utanför aktuellt exploateringsområde. Möjligtvis löper den upp mellan stensträngarna i stensträngssystemet RAÄ 223:1. Vägens bredd varierade mellan två och fyra meter och fyllningen bestod mestadels av 0,05-0,30 m stora stenar vilka delvis var skärviga/skörbrända. Sökschakten utmed vägens sträckning var 0,3-0,6 m djupa och lagerföljden överensstämde med den inom boplats ÖM A221 A334 A A A595 A587 Väg ÖM 2 A654 A984 A1167 ^ Skålgropar Förhistorisk väg A1171 Arkeologiska objekt Hällar A759 Schakt Exploateringsområde Boplats ÖM 1 A751 A736 FMIS punkt FMIS linje Lantmäteriverket MS2008/06551 A724 FMIS område Figur 9. Utdrag ur digitala fastighetskartan med schakt och färdväg ÖM 2 markerade. Skala 1:

13 Ytan vid boplats RAÄ 398:1 Vid RAÄ 398:1 togs åtta sökschakt upp och totalt undersöktes 328 m 2. Förutom boplatslämningar påträffades även en förhistorisk vägsträckning (ÖM 3) samt en hällristning i form av skålgropar (ÖM 4). Schaktdjupet var 0,2-0,4 m och den 0,2-0,3 m tjocka matjorden bestod av brun siltig sand. Under matjorden följde ett 0,1-0,2 m tjockt äldre odlingslager bestående av grå siltig lera. Undergrunden utgjordes av gulbrun lera. Centralt inom ytan fanns även ett drygt 90 m 2 stort parti med hällar. Boplats RAÄ 398:1 Inom en m 2 stor yta påträffades 17 boplatslämningar av förhistorisk karaktär. I härd A413 påträffades ett keramikfragment (F1) av klassiskt äldre järnåldersgods (Stilborg muntligen). Boplatsen är i och med aktuell förundersökning avgränsad i söder och sydväst med hjälp av sökschakt. I öster är den avgränsad av ett modernt bostadsområde. I norr och nordväst fortsätter sannolikt boplatsen utanför aktuell exploateringsyta. Boplatsen är belägen på ett svagt höjdparti/avsats och har med hjälp av två 14 C-analyser daterats till romersk järnålder ( e Kr med 2 sigma; Ua och Ua-55966) Boplats RAÄ 398:1 Väg ÖM 3 A478 A518 A509 A497 A503 A489 A484 A524 A538 A530 A433 A443 A456 A449 A470 A463 A426 A421 A413 A409 Linköping 398:1 ^ A ^ Skålgropar Förhistorisk väg Arkeologiska objekt Skålgropslokal ÖM 4 Hällar Schakt Exploateringsområde FMIS punkt Lantmäteriverket MS2008/ Figur 10. Utdrag ur digitala fastighetskartan med schakt och anläggningar vid boplats RAÄ 398:1 markerade. Skala 1:

14 Färdväg ÖM 3 Vägen kunde med hjälp av sökschakt följas längs med en 40 m lång sträcka i nordvästlig - sydöstlig riktning. I sydöst avgränsas den av ett modernt bostadsområde. I nordväst fortsätter den troligtvis utanför aktuellt exploateringsområde. Vägen ligger inom boplats RAÄ 398:1. Vägens bredd varierade mellan två och tre meter och fyllningen bestod mestadels av 0,05-0,30 m stora stenar vilka delvis var skärviga/skörbrända. Hällristning ÖM 4 På hällpartiet inom boplats RAÄ 398:1 observerades tre skålgropar. De ligger tätt samlade inom en ca 10 x 10 cm stor yta på östra sidan av hällpartiets högsta punkt. Skålgroparna är 4-5 cm i diam. och mellan 0,5 och 1 cm djupa. Möjligtvis finns det fler skålgropar/ristningar inom hällpartiet vilket till stor del är täckt med mossa. Radiocarbon determination 2000BP 1900BP 1800BP 1700BP 1600BP 1500BP Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Ua : 1739±28BP 68.2% probability 250AD (68.2%) 340AD 95.4% probability 230AD (95.4%) 390AD Figur C-datering av härd A470. Radiocarbon determination 2100BP 2000BP 1900BP 1800BP 1700BP 1600BP CalBC/CalAD 200CalAD 400CalAD 600CalAD Calibrated date Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Ua : 1839±28BP 68.2% probability 130AD (68.2%) 215AD 95.4% probability 80AD (95.4%) 250AD Figur C-datering av härd A CalBC CalBC/CalAD 100CalAD 200CalAD 300CalAD 400CalAD 500CalAD Calibrated date 12

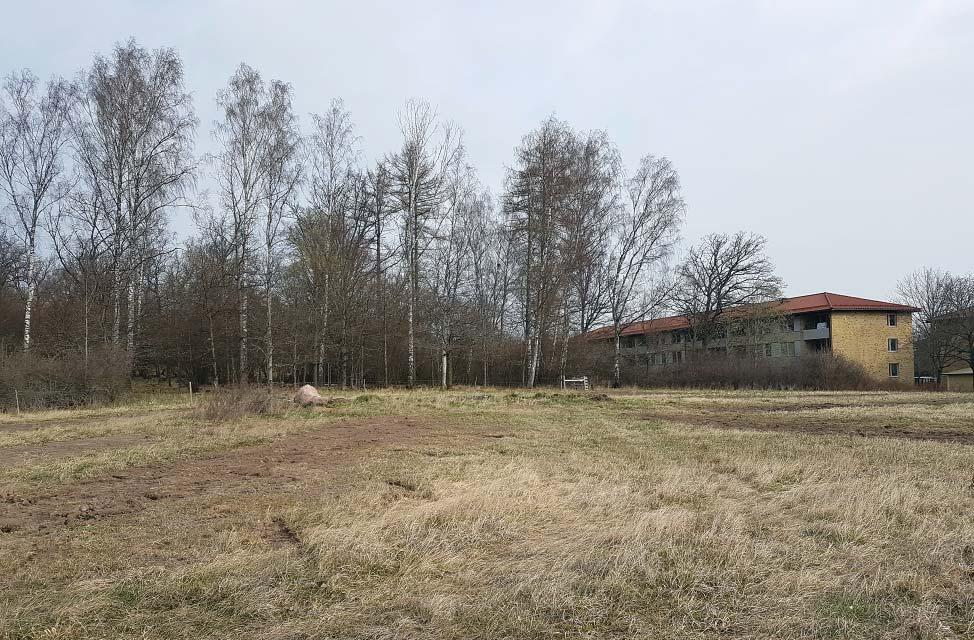

15 Figur 13. Det svaga höjdpartiet på vilken boplats RAÄ 398:1 är belägen. Mot nordöst. Foto Fredrik Samuelsson, ÖM. Figur 14. De tre skålgroparna som utgör ÖM 4. Foto Fredrik Samuelsson, ÖM. 13

16 Förslag till fortsatta åtgärder Inför en eventuell exploatering föreslår Östergötlands museum att ytorna för boplatserna RAÄ 398:1 (1470 m 2 ) och ÖM 1 (6510 m 2 ) slutundersöks. Vid en undersökning av boplats RAÄ 398:1 bör även skålgropslokal ÖM 4 och färdväg ÖM 3, vilka är belägna inom boplatsytan, undersökas. Det hällparti på vilket ÖM 4 är beläget bör borstas rent från mossa och besiktas för att utreda om det finns fler skålgropar/ristningar. Vid en undersökning av boplats ÖM 1 bör även den del av färdväg ÖM 2 som är belägen inom boplatsytan undersökas. Resterande del av färdväg ÖM 2 föreslås inte behöva ytterligare arkeologiska åtgärder. De nu korrekta positionerna för hägnad RAÄ 368:1 och skålgrop RAÄ 371:1 innebär att dessa ej berörs av aktuell exploatering. Referenser Räf, E Ny vattenledning i Smedstad. Arkeologisk förundersökning. RAÄ 398:1, Smedstad 1:4, Linköpings stad och kommun, Östergötlands län. Östergötlands museum. Rapport 2014:41. Ternström, C. & Schönbeck, M Kulturlandskapet kring Smedstad gård. Linköpings garnisons f d övningsområde. Arkeologisk utredning. Linköpings stad och Slaka socken, Linköpings kommun, Östergötlands län. Östergötlands länsmuseum. Rapport 118:2001. Ternström, C Smedstad 1:2. Linköpings garnisons f d övningsområde. Arkeologisk utredning etapp 2. Linköpings stad och Slaka socken, Linköpings kommun, Östergötlands län. Östergötlands länsmuseum. Rapport 7: Linköping 223:1 Boplats RAÄ 398:1 Linköping 223:1 Väg ÖM Skålgropslokal ÖM 4 Linköping 398:1 ^ Rätt position RAÄ 368:1 Linköping 368:1 Linköping 210:3 Linköping 210:1 Linköping 210:2 Rätt position RAÄ 371:1 Linköping 371:1 ^ Väg ÖM 2 ^ RAÄ 371:1 ^ Skålgropar Förhistorisk väg RAÄ 368:1 Boplats RAÄ 398:1 Boplats ÖM 1 Arkeologiska objekt Boplats ÖM 1 Hällar Schakt Exploateringsområde FMIS punkt FMIS linje Lantmäteriverket MS2008/06551 FMIS område Figur 15. Utdrag ur digitala fastighetskartan med samtliga schakt och anläggningar inom förundersökningsytan markerade. Skala 1:

17 Tekniska uppgifter Lokal Smedstad 1:4 Stad Linköping Kommun Linköping Län och landskap Östergötland Fornlämningsnummer Linköping 368:1, 371:1 och 398:1 Digitala fastighetskartans blad Koordinatsystem Höjdsystem Mätteknik 64F7d SO SWEREF 99 TM RH2000 RTK-GPS Typ av undersökning Arkeologisk förundersökning Länsstyrelsens dnr Länsstyrelsens handläggare Magnus Reuterdahl ÖM dnr 8/17 ÖM projektnr ÖM Intrasisnr olm Beställare Kostnadsansvarig Projektledare Rapportarbete Länsstyrelsen Östergötland Linköpings kommun Fredrik Samuelsson Fredrik Samuelsson Fältarbetstid Totalt undersöktes m 2 Fynd C4719 (Ett keramikfragment, RAÄ 398:1) C4720 (Ett keramikfragment, ÖM 1) Foto Digitalt Analyser 14 C (Ua ) Grafik Fredrik Samuelsson Renritning - Grafisk form Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial Lantmäteriverket MS2008/06551 ISSN Rapport 2017:17 Östergötlands museum 15

18 Namn Typ Form i plan Bilaga 1. Anläggningslista Längd Bredd Diam Form i sektion Djup Färg Material Inslag av Boplats RAÄ 398:1 A413 Härd Oval 1,10 0,80 Oregelb 0,10 Grå Siltig sand Måttl med kol Måttl med skärvsten Måttl med skörbränd sten Måttl med sten A426 Härd Rund 0,50 Grå Siltig sand Rikl med skärvsten Rikl med sten Måttl med kol A433 Härd Oval 1,00 0,80 Grå Siltig sand Rikl med skärvsten Rikl med sten Måttl med kol A443 Stolphål Rund 0,20 Grå Siltig sand Enst skörbränd sten A449 Härd Rund 0,70 Grå Siltig sand Måttl med kol Rikl med skärvsten Rikl med sten A456 Rund 0,30 Grå Siltig sand Måttl med sten A463 Rund 0,30 Grå Siltig sand Måttl med sten A470 Härd Rund 0,70 Oregelb 0,07 Grå Siltig sand Måttl med kol Måttl med skärvsten Rikl med sten A478 A484 A489 A497 A503 A509 A518 A Rund 0,30 Rundad 0,10 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten Rund 0,30 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten Rund 0,50 Grå Siltig sand Rikl med skärvsten Rikl med skörbränd sten Rikl med sten Rund 0,30 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten Rund 0,30 Rundad 0,10 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten Rund 0,50 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten Rund 0,30 Grå Siltig sand Måttl med sten Rund 0,30 Grå Siltig sand Måttl med sten A530 Härd Oval 1,00 0,80 Grå Siltig sand Måttl med kol Rikl med skärvsten Rikl med sten Boplats ÖM 1 A587 Härd Oval 0,80 0,70 Grå Siltig sand Enst skärvsten Rikl med kol A659 Härd Oval 1,10 0,90 Svartgrå A668 Härd Oval 1,00 0,80 Svartgrå Siltig sand Siltig sand Måttl med kol Rikl med skärvsten Rikl med skörbränd sten Rikl med sten Måttl med kol Rikl med skärvsten Rikl med skörbränd sten Rikl med sten A676 Kokgrop Oregelb 1,30 0,90 Oregelb 0,12 Grå Siltig sand Enst kol Rikl med skärvsten Rikl med skörbränd sten Rikl med sten A684 Härd Rund 0,60 Svartgrå Siltig sand Måttl med kol Måttl med skärvsten Måttl med skörbränd sten Måttl med sten

19 Stenstorlek Undersökt andel (%) Undersökn metod Fyndinsaml metod Fynd Prov & analyser Beskrivning Skärvsten 0,05-0,20 Skörbränd sten 0,05-0,20 Sten 0,05-0,20 50 Skärslev/skrapa Spade/hacka Handplock F1 PK & Ua Skärvsten 0,05-0,10 Sten 0,05-0,10 Skärvsten 0,05-0,10 Sten 0,05-0,10 Skörbränd sten 0-0,05 Skärvsten 0,05-0,10 Sten 0,05-0,10 Sten 0,10-0,20 Sten 0,10-0,20 Skärvsten 0,05-0,10 Sten 0,05-0,10 sten 0,05-0,10 Sten 0,05-0,10 sten 0,05-0,10 Sten 0,05-0,10 Skärvsten 0,10-0,20 Skörbränd sten 0,10-0,20 Sten 0,10-0,20 sten 0,05-0,10 Sten 0,05-0,10 sten 0,05-0,10 Sten 0,05-0,10 sten 0,05-0,10 Sten 0,05-0,10 Sten 0,05-0,20 50 Spade/hacka Handplock PK & Ua Spade/hacka Handplock 50 Spade/hacka Handplock Sten 0,05-0,20 Skärvsten 0,05-0,10 Sten 0,05-0,10 Skärvsten 0,05-0,10 Skärvsten 0,10-0,20 Skörbränd sten 0,10-0,20 Sten 0,10-0,20 Skärvsten 0,10-0,20 Skörbränd sten 0,10-0,20 Sten 0,10-0,20 Skärvsten 0,10-0,30 Skörbränd sten 0,10-0,30 Sten 0,10-0,30 50 Spade/hacka Handplock F2 PK & Ua Skärvsten 0,10-0,20 Skörbränd sten 0,10-0,50 Sten 0,10-0,20 17

20 Namn Typ Form i plan A692 A Kol- och sotkoncentration Längd Bredd Diam Form i sektion Djup Färg Material Inslag av Oregelb 0,50 0,50 Grå Siltig sand Måttl med kol Rund 0,35 Grå Siltig sand Måttl med kol Måttl med skörbränd sten Måttl med sten A708 Härd Oval 0,50 0,40 Grå Siltig sand Enst kol Enst skärvsten A793 Grop Oregelb 4,50 2,40 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten A917 Grop Oval 0,80 0,40 Grå Siltig sand Enst sten A925 Grop Rund 0,45 Grå Siltig sand Enst sten A932 Ej bestämbar 0,40 0,30 Grå Siltig sand Måttl med sten A938 Grop Oval 0,70 0,55 Grå Siltig sand Enst sten A947 Stolphål Rund 0,25 Rundad 0,13 Grå Siltig sand Enst sot A953 Härd Rund 0,80 Grå Siltig sand Måttl med kol Rikl med skärvsten Rikl med sten A961 Stolphål Rund 0,30 Grå Siltig sand A967 Härd Oval 1,30 0,90 Grå Siltig sand Måttl med kol Måttl med skärvsten Måttl med skörbränd sten A976 Härd Oval 1,00 0,80 Grå Siltig sand Enst skärvsten Måttl med kol A989 Grop Ej bestämbar 1,60 1,30 Grå Siltig sand Enst sten A995 Härd Ej bestämbar 0,55 0,35 Grå Siltig sand Enst skärvsten Måttl med kol A1000 Rund 0,30 Grå Siltig sand Måttl med skärvsten A1017 Härd Ej bestämbar 0,50 0,30 Grå Siltig sand Måttl med kol Måttl med skärvsten Måttl med skörbränd sten A1022 Grophärd Rund 0,90 Oregelb 0,20 Grå Siltig sand Rikl med kol Rikl med skärvsten Rikl med skörbränd sten A1029 Rund 0,30 Grå Siltig sand Rikl med skärvsten A1035 Rund 0,45 Oregelb U-form 0,23 Grå Siltig sand Enst skärvsten Enst skörbränd sten Rikl med sten A1043 Härd Oval 0,75 0,55 Grå Siltig sand Måttl med kol Rikl med skärvsten Rikl med skörbränd sten A1051 Rund 0,30 Grå Siltig sand Rikl med skärvsten Rikl med sten A1057 Härd Oval 0,85 0,55 Grå Siltig sand Måttl med kol Måttl med skärvsten Måttl med skörbränd sten Måttl med sten A1067 Rund 0,40 Grå Siltig sand Rikl med skärvsten Rikl med skörbränd sten Rikl med sten A1074 Härd Rund 0,70 0,50 Grå Siltig sand Måttl med kol Måttl med skärvsten Måttl med skörbränd sten Måttl med sten A1081 A1087 Rund 0,30 Grå Siltig sand Rikl med skärvsten Rikl med skörbränd sten Rikl med sten Rund 0,40 Oregelb U-form 0,20 Grå Siltig sand Rikl med skärvsten Rikl med skörbränd sten

21 Stenstorlek Undersökt andel (%) Undersökn metod Fyndinsaml metod Fynd Prov & analyser Beskrivning Skörbränd sten 0,10-0,20 Sten 0,10-0,20 Skärvsten 0-0,05 Härdrest. Skärvsten 0,05-0,30 Skörbränd sten 0,05-0,30 Sten 0,05-0,30 Brunn/vattenhål? Sten 0-0,05 Sten 0-0,05 Sten 0,10-0,30 Sten 0,05-0,10 Skärvsten 0,05-0,20 Sten 0,05-0,20 50 Spade/hacka Handplock Skärvsten 0,10-0,20 Skörbränd sten 0,10-0,20 Skärvsten 0,05-0,10 Sten 0,10-0,30 Skärvsten 0,05-0,10 Härdrest. Härdrest. Skärvsten 0,10-0,20 Skärvsten 0,10-0,30 Skörbränd sten 0,10-0,30 Skärvsten 0,05-0,30 Skörbränd sten 0,05-0,40 Skärvsten 0,10-0,20 Skärvsten 0,10-0,30 Skörbränd sten 0,10-0,20 Sten 0,10-0,20 sten 0,05-0,10 Skärvsten 0,05-0,10 Sten 0,05-0,10 sten 0,05-0,10 Sten 0,05-0,10 50 Spade/hacka Handplock PK & Ua Spade/hacka Handplock Skärvsten 0,10-0,20 Skörbränd sten 0,10-0,20 Sten 0,10-0,20 sten 0,05-0,10 Sten 0,05-0,10 sten 0,05-0,10 Sten 0,05-0,10 sten 0,05-0,10 50 Spade/hacka Handplock 19

22 Namn Typ Form i plan A1093 Härd Ej bestämbar A1099 Härd Ej bestämbar Längd Bredd Diam Form i sektion Djup Färg Material Inslag av 0,50 0,50 Grå Siltig sand Enst skörbränd sten Måttl med kol 0,70 0,65 Grå Siltig sand Måttl med kol Måttl med skärvsten A1105 Härd Oval 1,20 0,70 Grå Siltig sand Rikl med kol Rikl med skärvsten Rikl med skörbränd sten A1113 Rund 0,40 Grå Siltig sand Rikl med skärvsten Rikl med sten A1119 Härd Oval 1,30 0,80 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Rikl med kol A1128 Härd Oval 1,00 0,65 Grå Siltig sand Måttl med kol Måttl med skärvsten Måttl med skörbränd sten A1135 Härd Oval 1,00 0,75 Oregelb 0,08 Grå Siltig sand Måttl med kol Måttl med skärvsten Måttl med skörbränd sten A1143 A1149 Ej bestämbar 0,30 0,30 Grå Siltig sand Enst kol Måttl med skärvsten Måttl med sten Rund 0,35 Grå Siltig sand Måttl med sten A1155 Stolphål Rund 0,20 Grå Siltig sand A1161 Härd Ej bestämbar 0,50 0,40 Grå Siltig sand Måttl med kol Måttl med skärvsten A1175 Stolphål Rund 0,20 Grå Siltig sand A1180 Härd Rund 0,50 Grå Siltig sand Enst skärvsten Måttl med kol A1186 Kol- och sotkoncentration Oregelb 0,75 0,50 Grå Siltig sand Måttl med kol Färdväg ÖM 2 A221 Del av väg Oregelb A334 Del av väg Oregelb A344 Del av väg Oregelb A348 Del av väg Oregelb A595 Del av väg Oregelb A654 Del av väg Oregelb A724 Del av väg Oregelb A736 Del av väg Oregelb A751 Del av väg Oregelb A759 Del av väg Oregelb 3,20 2,80 Grå Siltig sand Måttl med skärvsten Måttl med sten 3,10 2,65 Grå Siltig sand Enst sten 1,55 3,20 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten 2,20 2,80 Grå Siltig sand Rikl med skärvsten Rikl med skörbränd sten Rikl med sten 2,65 3,10 Grå Siltig sand Enst skärvsten Enst skörbränd sten Enst sten 1,60 2,80 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten 1,50 3,30 Grå Siltig sand Enst sten 1,60 1,85 Grå Siltig sand Måttl med skörbränd sten Måttl med sten 1,60 2,00 Grå Siltig sand Enst sten 1,50 2,50 Grå Siltig sand Måttl med skärvsten Måttl med sten 20

23 Stenstorlek Undersökt andel (%) Undersökn metod Fyndinsaml metod Fynd Prov & analyser Beskrivning Skörbränd sten 0,05-0,10 Skärvsten 0,05-0,20 sten 0,05-0,10 Skärvsten 0,10-0,20 Sten 0,10-0,20 sten 0,05-0,10 sten 0,05-0,10 sten 0,05-0,10 Skärvsten 0,05-0,10 Sten 0,05-0,10 Sten 0,05-0,10 50 Spade/hacka Handplock PK & Ua Påminner om A1119. Påminner om A1105. Skärvsten 0,05-0,10 Skärvsten 0,05-0,10 Härdrest. Skärvsten 0,10-0,20 Sten 0,10-0,20 Sten 0,05-0,10 Störd av dike. Skärvsten 0,10-0,20 Skörbränd sten 0,10-0,20 Sten 0,10-0,20 Skärvsten 0,05-0,30 Skörbränd sten 0,05-0,30 Sten 0,05-0,30 sten 0,05-0,10 Sten 0,05-0,10 sten 0,05-0,10 Sten 0,05-0,10 Sten 0,05-0,10 Skörbränd sten 0,05-0,20 Sten 0,05-0,20 Sten 0,05-0,10 Skärvsten 0,10-0,30 Sten 0,10-0,30 21

24 Namn Typ Form i plan A984 Del av väg Oregelb A1167 Del av väg Oregelb A1171 Del av väg Oregelb Längd Bredd Diam Form i sektion Djup Färg Material Inslag av 5,90 4,25 Grå Siltig sand Rikl med skärvsten Rikl med skörbränd sten Rikl med sten 1,60 3,70 Grå Siltig sand Rikl med skärvsten Rikl med skörbränd sten Rikl med sten 1,60 2,70 Grå Siltig sand Rikl med skärvsten Rikl med skörbränd sten Rikl med sten Färdväg ÖM 3 A404 Del av väg Oregelb A409 Del av väg Oregelb A421 Del av väg Oregelb A538 Del av väg Oregelb 2,40 2,30 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten 1,70 2,90 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten 1,60 2,90 Grå Siltig sand Måttl med skärvsten Måttl med skörbränd sten Måttl med sten 5,70 3,15 Grå Siltig sand Rikl med skärvsten Rikl med skörbränd sten Rikl med sten 22

25 Stenstorlek Undersökt andel (%) Undersökn metod Fyndinsaml metod Fynd Prov & analyser Beskrivning Skärvsten 0,05-0,30 Skörbränd sten 0,05-0,30 Sten 0,05-0,30 Skärvsten 0,05-0,20 Skörbränd sten 0,05-0,20 Sten 0,05-0,20 Skärvsten 0,05-0,20 Skörbränd sten 0,05-0,20 Sten 0,05-0,20 Skärvsten 0,05-0,20 Skörbränd sten 0,05-0,20 Sten 0,05-0,20 Skärvsten 0,05-0,20 Skörbränd sten 0,05-0,20 Sten 0,05-0,20 Skärvsten 0,05-0,20 Skörbränd sten 0,05-0,20 Sten 0,05-0,20 Skärvsten 0,05-0,30 Skörbränd sten 0,05-0,30 Sten 0,05-0,30 23

26 Bilaga 2. Fyndlista Fynd Inv. nr. Material Sakord Antal Vikt (g) Anl Anmärkn Boplats RAÄ 398:1 F1 C4719 Keramik 1 5 A413 Klassiskt äldre järnåldersgods (Stilborg muntligen). Boplats ÖM 1 F2 C4720 Keramik 1 3 A676 Klassiskt äldre järnåldersgods (Stilborg muntligen). 24

27

28 Östergötlands museum utförde i april 2017 en arkeologisk förundersökning med anledning av att Linköpings kommun planerar att bygga bostäder inom fastigheten Smedstad 1:4, Linköpings stad och kommun, Östergötland. Vid förundersökningen påträffades två boplatser (RAÄ 398:1 och ÖM 1), två färdvägar (ÖM 2 och ÖM 3) samt en skålgropslokal (ÖM 4). Samtliga lämningar är av förhistorisk karaktär. Boplatserna har 14 C-daterats till förromersk romersk järnålder. Dessutom korrigerades positionerna för stensträng RAÄ 368:1 och skålgrop RAÄ 371:1 genom inmätning med RTK-GPS. ISSN Rapport 2017:17
