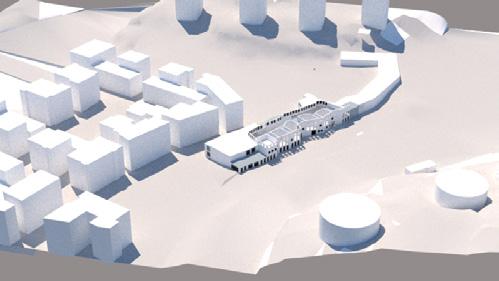

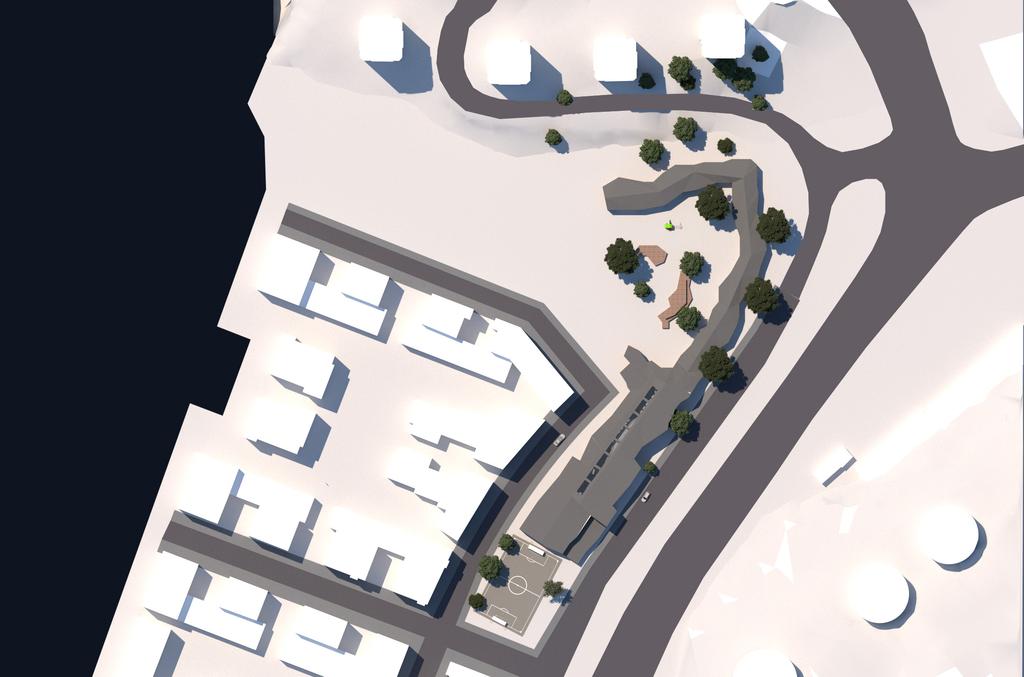

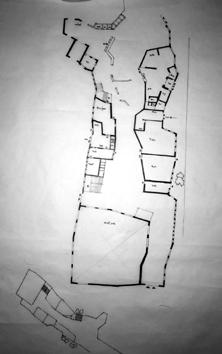

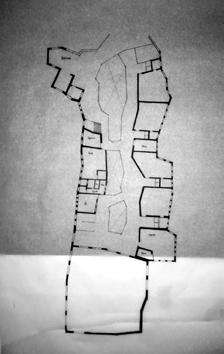

3 Situation

4 Situation

5 The plot is located in henriksdal just outside of Stockholm and is next to a major motorway, a residential district and a park. The location is urban and very loud by surrounding car traffic. But it also has a calm west. After studying some of my schools I went to as I grew up to get a better understanding and revive my memories of how I experieced the environments. What I noticed was that the school I had most memories of was the school that was not designed as a school, The stable. A elementaryschool school rebuilt from an old horsestable from the 18th century. The school s dimensions, space and shape created something unexpectedly and in some way incorrectly created alot of exciting places and areas perfect for a child to discover and find their own little place. But I also got almost a personal connection with the building. Henriksdalschool Year 3 The school began to take shape after I had experimented with the location of the program s various functions. The lunchroom was placed as the school s central room and with its double ceiling height, it also works as a junction that binds together the different functions of the school. This makes the lunchroom also a gathering place where students can meet. The classrooms stretches like an arm around the schoolyard, which creates a barrier to the highway but also frames the school yard and creates a direction of the park to the west. The youngest students classrooms is located at the far end, so they get their own part of the school, but also when the teaching is more based on their classrooms. The students are growing more and more in school over the years until one reaches the body of the school where one goes more of a subject-based schooling. This kind of malplacé and mismatch, unlike some impersonal square 70s of schools I went after, laid the foundation and inspired me for this project. The school s boundary between the inner and outer rooms should be thin so each classroom exept 4-6 has its own direct entrance to the schoolyard The location and shape has been governed by the site analyzes I performed at the start of the project, where I wanted to shield off the big motorway but also to work with the narrow oblong plots without building too much on the height. Cellarfloor Groundfloor Second floor First floor

6 Henriksdalsskolan Tomten är placerad i henriksdal och ligger intill en stor motorled, ett bostadskvarter och en park. Platsen är väldigt urban och väldigt belastad av omringande biltrafik. Men har även ett lugn mot väst. Efter jag utförde studiebesök i några av mina skolor jag gått i när jag växt upp i för att få en bättre förståelse och väcka minnen om hur jag upplevde miljöerna. Det jag märkte var att skolan jag hade mest minnen ifrån var den skolan som inte var designad som en skola, Stallet. En lågstadieskola ombyggd från ett gammalt stall från 1800-talet. Skolans grundläggande dimmentioner, rum och form skapade någonting oväntat och på något sätt felanpassat skapade massvis med spännande platser och skrymslen perfekt för ett barn att på sätt upptäcka och hitta sin egna lilla plats. Men jag fick även nästan en personlig relation till byggnaden. Denna form av malplacé och felanpassning tillskillnad från vissa opersonliga fyrkantiga 70-tals skolor jag efter gick i har lagt grunden och inspirerat mig till detta projekt. Placeringen och formen har styrts av platsanalyserna vi utförde i början av projektet där jag ville skärma av mot den stora motorleden men också att arbeta med den smala avlånga tomten utan att arbeta för mycket på höjden. Skolan började ta form efter jag hade experimenterat med programmets olika funktioners placering. Matsalen placerades som skolans centrala rum och med sin dubbla takhöjd fungerar även platset som knutpunkt som binder samman skolans olika funktioner. Det gör att matsalenn även blir en samlingsplats där eleverna kan träffas. Hemvisterna sträcks ut som en arm runt skolgården som skapar en barriär mot motorleden men även ramar in skolgården och skapar en riktning om parken till väst. Dem yngsta elevernas hemvister är placerade längst bort då dem får sin avskilda egna del av skolan men också då undervisningen är mer baserad i just hemvisten. Eleverna växer även in mer och mer i skolan med åren tills man når själva kroppen av skolan där man går mer av en ämnesbaserad skolgång. Skolans gräns mellan inne- och uterum ska vara tunn och varje hemvist förutom 4-6 har en egen direkt utgång till skolgården

7 Top floor 1. Allrum/ateljé 2. Extracurricular First floor 1. Music 2. Classrooms Grouproom 4. Teachersarea 5. IT/Elevator 6. Schoolnurse 7. Esthetic Teachings 8. Specialneeds Teachings 9. Library Cellarfloor 1. Sportshall 2. Storage 3. Dressingrooms 4. Cellar 5. Ventilation station 6. Electrical station Mainfloor 1. Mainentrance 2. Lunchroom 3. Reception 4. Teachers administration 5. Copyingroom, principal 6. Needleworkshop 7. Woodenworkshop 8. Delivery, storage 9. Kitchen

8 Hemvist Classrooms Communication Allrum/ytor WC Sports Idrott Esthetic/music Bild/musik Kapprum Changingrooms Kök Kitchen Lunchroom Matsal Administration Personal/admin Workshops Slöjd Maintenance Teknik Bibliotek Library P Bil-p Utomhus idrottsplats Outdoor Sports Program map

9 Interior perspective

10 Lunchroom

11 Classroom perspective

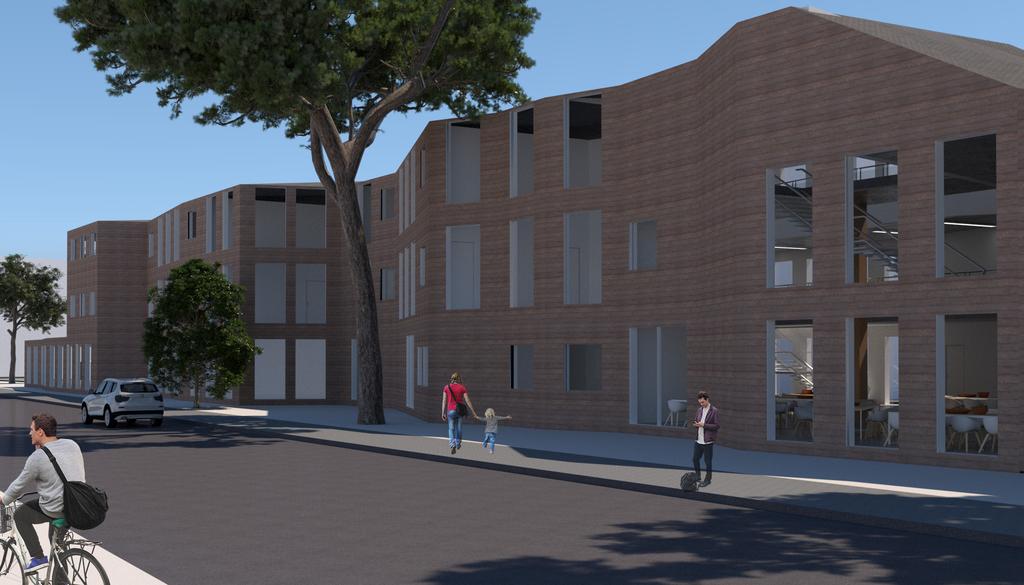

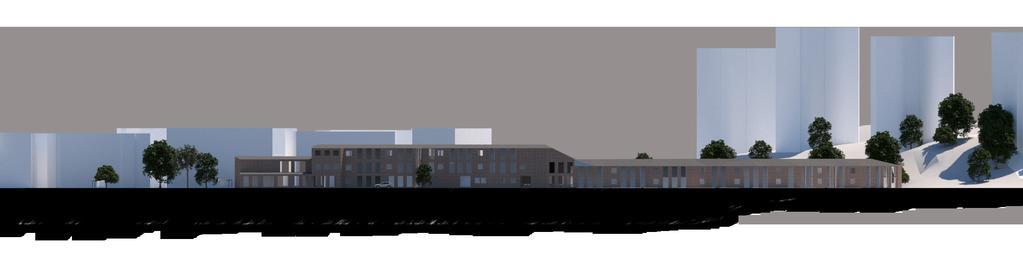

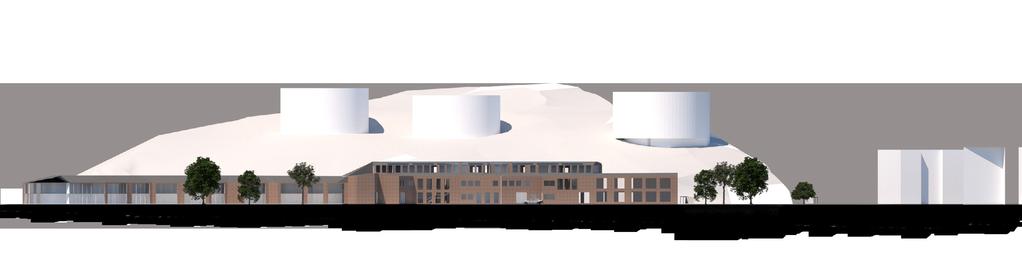

12 Elevation east Elevation West

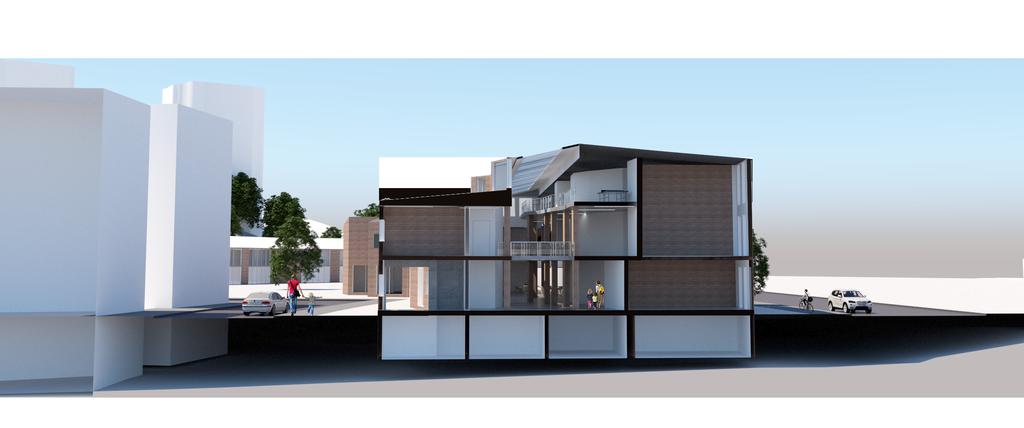

13 Section 1.500

14 Detalj fönster Cellplast isolering Innervägg Stående Träpanel Läkt Vindskydd Massivträ 80mm Väggregel Drevning, mineralull Fönsterbleck TAK Tegelplattor Luftspalt Fuktspärr, plastfolie Luftspalt Limträbalk Cellplast Innertak Limtr äbalk 30mm 30mm 180mm 200mm 20mm 200mm Bjälklag Innergolv, stegljudsmatta Träregel Limträbalk Massivträ 200mm Cellplast 220mm Innertak 20mm Limträbalk 200mm Bärande yttervägg Bärande limträpelare 100mm Plywood väggbeklädnad Massivträ 80mm Cellplast 200mm Massivträ 80mm Träregel Luftspalt Stående träpanel 30mm 20mm GRUND Mark Cellplast Pålning Platta på mark Fuktspärr, plastfolie 200mm 300mm Cellplast 2x100mm SEKTION HUVUDSEKTION Kristoffer Hamrin KH 1.20 _ A0
