1 ALLMÄN MONTERINGSANVISNING FÖR METALLDÖRRAR AV TYP och LUCKOR AV TYP 1. MONTERING Karmen för en metalldörr av typ och lucka av typ (nedan kallad öppningskomplettering ) bör fixeras tätt och stadigt i den färdiga väggöppningen och det färdiga golvet. Man ska också ta hänsyn till tjockleken av golvbeläggningen som ska monteras. Den lämpligaste tidpunkten för montering är efter golvgjutning och (om inga foderlister används) före eventuell ytbehandling av väggen. Om foderlister används rekommenderas det att montera öppningskompletteringen efter avslutad ytbehandling av väggöppningen (bl a målning). Se lämpliga material för tätning av spalter mellan karmen och väggen i Tabell 1; vid ej brandklassade öppningskompletteringar kan tätningsskummet/ullen väljas fritt med hänsyn till förhållandena i monteringsstället. Karmen för öppningskompletteringen fixeras med skruvinfästning beroende på aktuell väggtyp. Det är tillåtet att använda kilankare, skruvar eller bultar med metall- eller plastplugg eller andra fästdetaljer med minimimått enligt Tabell / /201 EI30/EI EI60 110/ /210 EI /107/ 206/207 Tätningsmaterial för spalten mellan karm och vägg Ull Paroc extra* x x x x x x x Soudal Soudafoam FR ** x x x x x Penosil Premium Gunfoam Fire Rated** x x x x x x x Monteringsskum för ej brandklassade öppningskompletteringar x x x x Minimikrav för fästdetaljer Betongskruv Ø7,5x82 x x x x x x x Betongskruv Ø7,2x42 (för montering av tröskeln) x x x x x Lättbetongskruv Ø 8x90mm x x x x x x x Metallskruv självborrande Ø 6,3x55 x x x x x x Skruv eller bult med metall- eller plastplugg Ø5x60mm/ plugg Ø8x50mm x x x x x * Monteringsspalt upp till 30mm **Monteringsspalt upp till 17mm Tabell 1 Tätningsmaterial för spalten mellan öppningskompletterings karm och väggen samt fästdetaljer för karmen

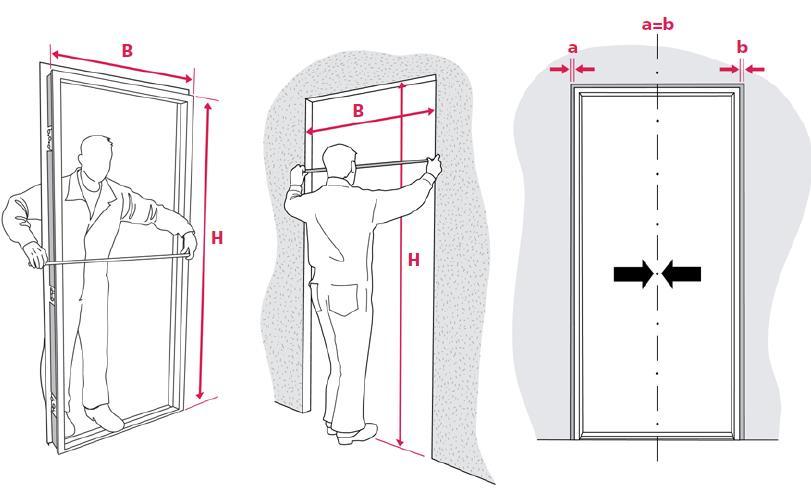

2 Ordningsföljd: 1) Undvik skador på ytbehandlingen när öppningskompletteringen transporteras till monteringsstället; skydda ytor med papp, plastfolie eller annat liknande material vid behov. 2) Kontrollera att öppningens och öppningskompletteringens mått stämmer överens. 3) Placera karmen för öppningskompletteringen i väggöppningen, direkt på färdigt vågrätt golv. OBS! Om öppningskompletteringen saknar tröskel, se till att monteringsstödet avlägsnas först från karmen och sedan från hjälpkarmen före montering! 4) Böj fästbeslagen för öppningskompletteringens karm beroende på väggöppningen. 5) Vid en öppningskomplettering med ullfylld tröskel bör tröskeln vid montering tätas med ett monteringsskum enligt Tabell 1 (vid brandklassade öppningskompletteringar) eller ett fritt valt tätningsskum som passar den aktuella monteringsmiljön (vid ej brandklassade öppningskompletteringar). 6) OBS! Fixera det nedre hörnet på gångjärnssidan med en kil vid behov (vid en brandklassad öppningskomplettering ska kilen vara av ett oantändligt material).

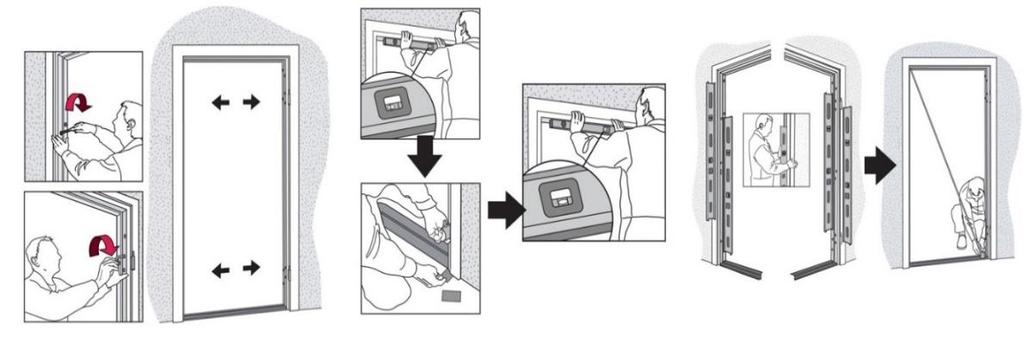

3 7) Placera karmen för öppningskompletteringen i mitten av väggöppningen och fixera den; kontrollera med ett vattenpass att den sitter korrekt både i vertikal- och horisontalled. Vid behov bör hela karmen kilas i väggöppningen. OBS! Undvik deformation av karmen! Kontrollera att karmens inre diagonaler är lika långa! 8) Om karmen av transportskäl eller på grund av monteringsstället inte kan levereras ihopmonterad (för stora mått) används en s k ihopmonterbar karm, se instruktionerna för ihopmontering i Bilaga 1 9) Om väggen inte är lodrät, montera distansplattor av ett oantändligt material (vid en brandklassad öppningskomplettering) eller distansplattor av ett fritt valt material (vid ej brandklassad öppningskomplettering) under tröskeln. 10) Fixera fästen 1, 2 och 3 för öppningskompletteringen (se figurer 1; 2; 3 och 4) så att (eventuell) tröskel och karmstycket på gångjärnssidan är lodräta. Se Figur 11. Figur 1 Infästningsschema 101/201 Figur 2 Infästningsschema 102/202 Figur 3 Infästningsschema 110/210 dubbel enligt ritning 6 Figur 4 - Infästningsschema 103

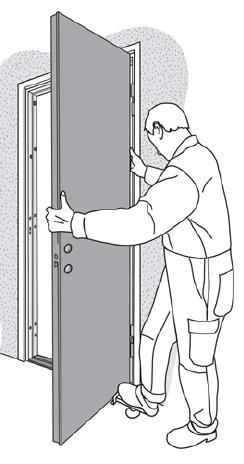

4 11) Vid en pardörr montera det aktiva dörrbladet i karmen och kontrollera att spalten mellan dörrbladet och karmen är jämn vid dörrbladets över- och nederkant samt på lås- och gångjärnssidan. Se Figur 5. Justera dörren vid behov! 110/ /210 Figur 5 Toleranser för spalten mellan dörrbladet och karmen 12) Fixera fäste 4 (se figurer 1; 2; 3 och 4). 13) Vid en pardörr montera det passiva dörrbladet i karmen, kontrollera funktionen av reglarna/beslagen och justera vid behov. 14) Fixera övriga karmfästen (antalet fästhål beror på öppningskompletteringens typ och mått). 15) Fixera tröskeln. Se lämpliga fästskruvar i Tabell 1!

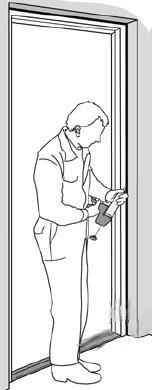

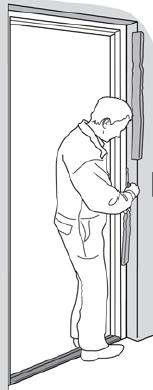

5 16) Täta spalten mellan karm och vägg i enlighet med Tabell 1 och figurer 6; 7; 8 och 9. 17) Sätt täcklock på fästhålen (om inget annat krävs) och om foderlister används, montera dem enligt Figur 6

6 Figur 6 Montering av dörren 101/201 i en väggöppning Figur 7 Montering av dörren 110/210 i en väggöppning Figur 8 Montering av luckan 103 i en väggöppning Figur 9 Montering av dörren i en icke-styv vägg

7 OBS! Observera öppningskompletteringens monteringsdjup! Lägg till ett stopp vid behov för att hindra öppningskompletteringen från att öppnas för mycket. Figur 10 Monteringsdjup Figur 11 Monteringstoleranser för karmen

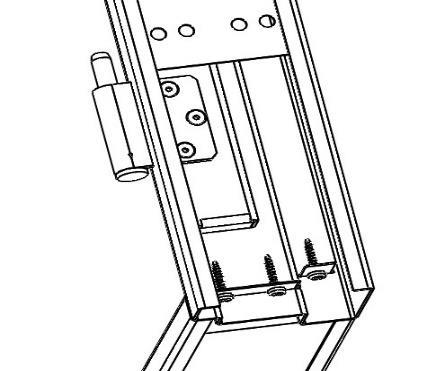

8 BILAGA 1 Ihopmonterbar karm versioon 3.0 1) Karmdetaljerna monteras ihop med hjälp av 4,2x25 mm skruvar med borrspets (torx-skruvar). ) Karmens överdel ) Karmens sidodel ) 4,2x25mm skruv med borrspets ) Förstärkningsvinkel för den ihopmonterbara karmen c d

9 BILAGA versioon 3.0 Instruktioner för montering av hjälpkarm Böj karmens fästbeslag 5-10mm bort från karmen Montera hjälpkarmen mellan karmen och det böjda fästbeslaget för karmen Fixera med en självborrande skruv

10 BILAGA versioon 3.0 Instruktioner för montering av vattbräda Välj lämplig monteringsmetod (1-3) för montering av vattbrädan. Välj lämpliga fästdetaljer för montering av vattbrädan beroende på väggkonstruktion. Vi rekommenderar att använda Ø4,2mm självborrande skruvar eller Ø3,2x10mm rostfria nitar. Vattbrädans överkant bör tätas med silikon efter montering.
