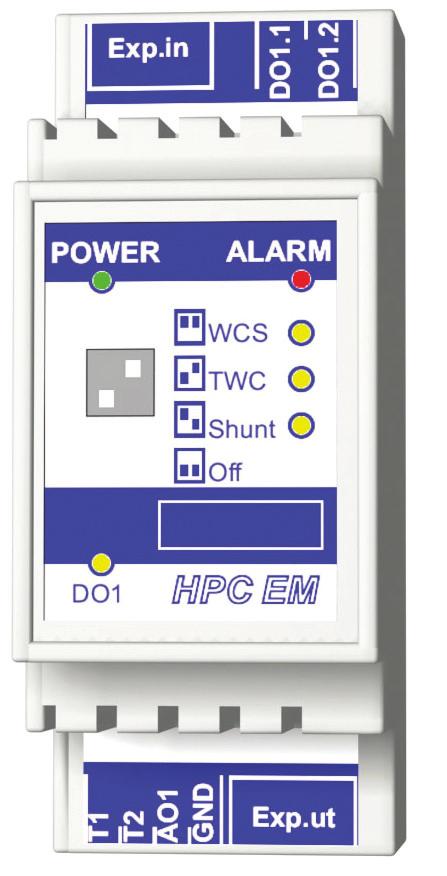

2 Expansionsmodul HPC EM, WCS funktion, (varmvattenladdning) Artikelnummer: Abelko 086U3395 Expansionsmodulen i WCS funktionsläge sköter varmvattenladdningen för varmvattenberedarna. Funktionen WCS uppnås genom att flytta omkopplaren enligt figuren bredvid. Värmekrets Värmeväxlare Dykgivare retur VVX Styrventil Cirkulationspump KV VV VVC Expansionsmodul WCS funktion VVB VVB VVB VVB Modularkabel Köldbärarkrets DHPR Eco Hetgaskrets Nödvändiga tillbehör Dykgivare retur VVX, ThermokonDanelko AKF , art.nr. 086U3364 Någon av följande modularkablar: Modularkabel 0,3 m, art.nr. 086U4227 Modularkabel 1,1 m, art.nr. 086U4228 Modularkabel 10,0 m, art.nr. 086U4229 Elektrisk inkoppling WCS Temperaturingång, T1: Dykgivare, retur VVX Temperaturingång, T2: Analog utgång 010V, AO1: Signal till styrventil Relä, DO1: Signal till cirkulationspump (potentialfri slutning, max 6A) Övriga tillbehör Styrventil VVL (2vägs), Värmeväxlare (tappvattenvvx), cirkulationspump. 2 VKILA207 Tillbehörsguide

3 Expansionsmodul HPC EM, TWC funktion (tappvattenkontroll) Artikelnummer: Abelko 086U3395 Expansionsmodulen i TWC funktionsläge ser till att utgående tappvarmvatten och varmvattencirkulationen håller en tillräckligt hög temperatur så att legionellabakterier inte förekommer. Funktionen TWC uppnås genom att flytta omkopplaren enligt figuren bredvid. Värmekrets KV Givare VV beredare VV Expansionsmodul TWC funktion Givare VV retur VVB VVB VVB VVB VVC Modularkabel Elkassett Köldbärarkrets DHPR Eco Hetgaskrets Nödvändiga tillbehör 2 st PT1000 anliggningsgivare med 2 m kabel, art.nr. 086U3365 (avser 1 st givare) Någon av följande modularkablar: Modularkabel 0,3 m, art.nr. 086U4227 Modularkabel 1,1 m, art.nr. 086U4228 Modularkabel 10,0 m, art.nr. 086U4229 Elektrisk inkoppling TWC Temperaturingång, T1: Givare, VV beredare Temperaturingång, T2: Givare, VV retur Analog utgång 010V, AO1: Relä, DO1: Signal till elkassett, varmvatten (potentialfri slutning, max 6A) Övriga tillbehör DHPR Eco VKILA207 3

4 Expansionsmodul HPC EM, Shuntfunktion Artikelnummer: Abelko 086U3395 Expansionsmodulen i Shuntfunktionsläge ser till att hålla önskad temperatur för en andra värmekrets. Funktionen Shunt uppnås genom att flytta omkopplaren enligt figuren bredvid. Shuntventil Värmekrets 2 Värmekrets 1 Givare shunttemperatur Cirkulationspump KV VV VVC Expansionsmodul Shuntfunktion VVB VVB VVB VVB Modularkabel Köldbärarkrets DHPR Eco Hetgaskrets Nödvändiga tillbehör 1 st PT1000 anliggningsgivare art.nr. 086U3365 Någon av följande modularkablar: Modularkabel 0,3 m, art.nr. 086U4227 Modularkabel 1,1 m, art.nr. 086U4228 Modularkabel 10,0 m, art.nr. 086U4229 Elektrisk inkoppling Shuntfunktion Temperaturingång, T1: Givare, shunt temperatur Temperaturingång, T2: Analog utgång 010V, AO1: Signal till shuntventil Relä, DO1: Signal till cirkulationspump (potentialfri slutning, max 6A) Övriga tillbehör Shuntventil, cirkulationspump. 4 VKILA207 Tillbehörsguide

5 Kylmodul HPC CM Artikelnummer: Abelko 086U3394 Passiv kyla innebär att köldbärarvätska cirkuleras genom borrhålet och kyltanken utan att någon värmepump startas. Endast cirkulationspumpar för köldbärare används. Värmen från kyltanken transporteras ner i berget. En förutsättning för att passiv kyla ska fungera är att köldbärarvätskan är kallare än kyltanken. Aktiv kyla innebär att en värmepump startas som då sänker temperaturen på köldbäraren innan den förs in i kyltanken. Om integralen fortsätter stiga så startas fler värmepumpar. Ventilen för aktiv kyla växlar läge och kopplar bort borrhålet. Köldbäraren cirkulerar därmed bara genom kyltank och värmepump så att all producerad kyla kan tas till vara. En extra funktion som kan aktiveras i kylmodulen är daggpunktsstyrning. Denna funktion är inte nödvändig, men om den ska aktiveras så finns mer information under tillbehöret Daggpunktsgivare. DHPR Eco VKILA207 5

6 Kylmodul forts. Värmekrets Daggpunktsgivare Växelventil kylmedelskylare Givare utlopp kyltank Cirkulationspump kylmedelskylare Kylfläkt Givare kylmedelskylare Styrventil kylkrets Kylkrets Kyltank Givare kyltank Givare kylkrets Cirkulationspump kylkrets Köldbärarkrets DHPR Eco Växelventil kyltank Växelventil köldbärarretur Kylmodul Modularkabel Nödvändiga tillbehör 4 st PT1000 anliggningsgivare med 2 m kabel, art.nr. 086U3365 (avser 1 st givare) Någon av följande modularkablar: Modularkabel 0,3 m, art.nr. 086U4227 Modularkabel 1,1 m, art.nr. 086U4228 Modularkabel 10,0 m, art.nr. 086U4229 Daggpunktsgivare för väggmontage, art.nr. 086U3396 (om daggpunktsfunktion ska användas) Elektrisk inkoppling Temperaturingång, T1: Givare, kyltank Temperaturingång, T2: Givare, kylmedelskylare Temperaturingång, T3: Givare, utlopp kyltank Temperaturingång, T4: Givare, kylkrets Analog ingång 010V, AI1: Signal från daggpunktsgivare, rumstemperatur 0 50 C Analog ingång 010V, AI2: Signal från daggpunktsgivare, rel. luftfuktighet 0 100% Analog utgång 010V, AO1: Signal till styrventil kylkrets Analog utgång 010V, AO2: Signal till kylfläktar Relä 24VAC, DO1: Signal till växelventil, kyltank (passiv kyla) Relä 24VAC, DO2: Signal till växelventil, köldbärarretur (aktiv kyla) Relä 24VAC, DO3: Signal till cirkulationspump kylmedelskylare Relä 24VAC, DO4: Signal till växelventil, kylmedelskylare Relä 24VAC, DO5: Signal till cirkulationspump, kylkrets Övriga tillbehör Styrventil, växelventiler, cirkulationspumpar. 6 VKILA207 Tillbehörsguide

7 Anliggningsgivare med dosa PT1000 Artikelnummer: ThermokonDanelko 086U3356 Anliggningsgivare används på flera ställen i systemet för att mäta temperatur. Givaren ligger an mot röret och känner av temperaturer i intervallet Tekniska data Resistanstabell: Temperatur Ohm , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,1 DHPR Eco VKILA207 7

8 Anliggningsgivare med dosa PT1000 forts. Nödvändiga tillbehör Montering Givaren dras fast runt röret med buntband. Därefter läggs isoleringstejp/isolering på utanför, beroende på vilken typ av rör det är. Elektrisk inkoppling 1524VDC/24VAC matningsspänning. Anliggningsgivaren ansluts till WM HPC, Temperaturingång T1 eller T2 samt GND. Övriga tillbehör: 8 VKILA207 Tillbehörsguide

9 Dykgivare PT1000 Artikelnummer: ThermokonDanelko 086U3364 Dykgivare används för att mäta temperaturen i returledningen från värmeväxlaren, se systembild nedan. Givaren monteras in i röret och känner av temperaturer i intervallet Värmeväxlare Dykgivare DHPR Eco VKILA207 9

10 Dykgivare PT1000, forts. Tekniska data Resistanstabell för dykgivaren: Temperatur Ohm , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,1 Nödvändiga tillbehör Elektrisk inkoppling Dykgivaren kopplas in på värmeväxlarens returledning så nära värmeväxlaren som möjligt. Ansluts till EM HPC, temperaturingång T1 samt GND. Övriga tillbehör: 10 VKILA207 Tillbehörsguide

11 Modularkablar Abelko Artikelnummer: Modularkabel 0,3 m: 086U4227 Modularkabel 1,1 m: 086U4228 Modularkabel 10,0 m: 086U4229 Skarvdon: 086U4230 Modularkabeln är en kabel som kopplar ihop olika enheter. Det kan vara en koppling mellan flera värmepumpar eller mellan olika tillbehörsmoduler internt i värmepumpen. Skarvdon används för att koppla ihop och förlänga två eller flera modularkablar. Nödvändiga tillbehör Elektrisk inkoppling Modularkabeln ansluts till någon av anslutningarna Exp.in eller Exp.ut. Övriga tillbehör: DHPR Eco VKILA207 11

12 Elektronisk flödesvaktskit Artikelnummer: IFM 086U3368 Svetsnippel 1 LED display 2 Programmeringsknapp Flödesvakten är en elektronisk vakt som inte innehåller några rörliga delar. Den används vid grundvatten eller sjövattensystem och den kontrollerar så att det finns ett tillräckligt stort flöde genom värmeväxlaren. Se figur bredvid. Ansl.kabel Medföljande tillbehör: Flödesvakt IFM SI5001, art.nr. 086U3345 Svetsnippel IFM E40113, art.nr. 086U3367 Anslutningskabel IFM EVC005, art.nr. 086U3366 Köldbärare WM HPC Hetgaskrets Elektrisk inkoppling Flödesvakten ansluts med hjälp av anslutningskabeln till värmepumpens reglerdator. Den treledade anslutningskabeln ansluts enligt: Brun ledning, pluspol (+), ansluts till plint 147 Blå ledning, minuspol (), ansluts till plint 148 Svart ledning, signal in, ansluts till plint 124 Flödesvakt DHPR Eco Värmeväxlare Svetsnippel Grundvattenbrunn Övriga tillbehör: Värmeväxlare 12 VKILA207 Tillbehörsguide

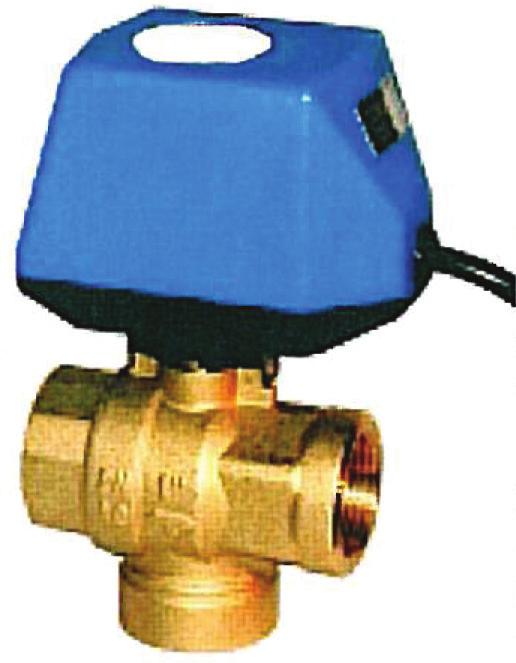

13 Växelventil för varmvatten, Artikelnummer: NordiCold 086U2471 Växelventilen är av typen kulväxelventil. Den används för att styra flödet av varmvatten till antingen värmesystemet eller varmvattenberedarna beroende på vilket värmebehov som finns. Se figur bredvid. Växelventil VV Värmekrets Medföljande tillbehör Elektrisk inkoppling Växelventilens motor ansluts till HPC RM, digital utgång 24 VAC, DO4. Varmvatten Övriga tillbehör HPC RM Köldbärare Hetgaskrets DHPR Eco Tekniska data Växelventil DN 32 invändig gänga Motor Ventilkropp Mässing Matningspänning 24V/50Hz Kula Förkromad mässing Effekt 5 VA Vätsketemperatur 0 C till 100 C Rotationstid 15 sec Max. differenstryck 6 bar Moment 6 Nm Tätning ventilhus PTFE Potentialfri kontakt 5A/230V Oringar EPDM Skyddsklass IP54 DHPR Eco VKILA207 13

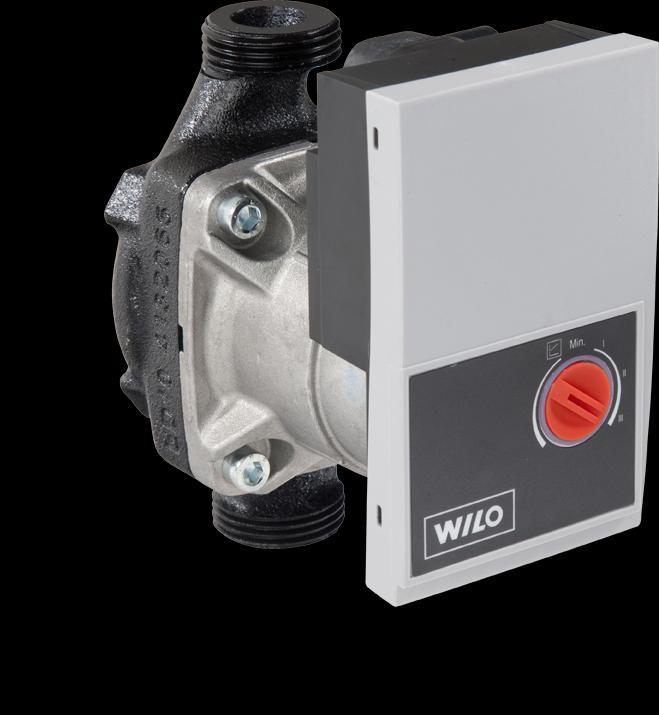

14 Hetgaspumpskit Wilo Artikelnummer: 086L3004 Hetgaspumpen är en cirkulationspump för hetgaskretsen. Se figur bredvid. Kitet innehåller följande tillbehör: 1 st cirkulationspump Wilo Yonos Para GT 15/6 RKC FS , art.nr. 086L st unionskopplingar med avstängning, Ø 28 klämring RSK , art.nr. 086U4232 (avser 2 st kopplingar) Elektrisk inkoppling Hetgaspump ansluts till plint i DHPR Eco enl. elanvisning. Övriga tillbehör Flexslangar, smutssil, ventil för injustering av flöde. WM HPC Flexslangar Smutssil Ventil Hetgaskrets DHPR Eco Hetgaspump 14 VKILA207 Tillbehörsguide

15 Rumsgivare WRF04 Artikelnummer: ThermokonDanelko 086U3354 Rumsgivaren är en aktiv givare för rumstemperatur. Givaren placeras på vägg. Medföljande tillbehör Elektrisk inkoppling 24VAC matningsspänning. Rumsgivaren ansluts till WM HPC, analog ingång 010V, AI1. Mätområde: Temperatur: 0 50 C. Övriga tillbehör DHPR Eco VKILA207 15

16 Daggpunktsgivare FTW04 Artikelnummer: ThermokonDanelko 086U3396 Daggpunktsstyrningen är en extra funktion för att säkerställa att inte kondensutfällning sker på kylkretsen. Om temperatur och fukt närmar sig daggpunkten, förskjuts framledningsbörvärde uppåt. Givaren placeras på vägg. Nödvändiga tillbehör Elektrisk inkoppling 24VAC matningsspänning. Daggpunktsgivaren ansluts till HPC CM (kylmodul) till ingångarna AI1 (temperatur) och AI2 (luftfuktighet). Mätområde: Rel. fuktighet: 5 95%. Temperatur: 0 50 C. Övriga tillbehör 16 VKILA207 Tillbehörsguide

17 DHPR Eco VKILA207 17

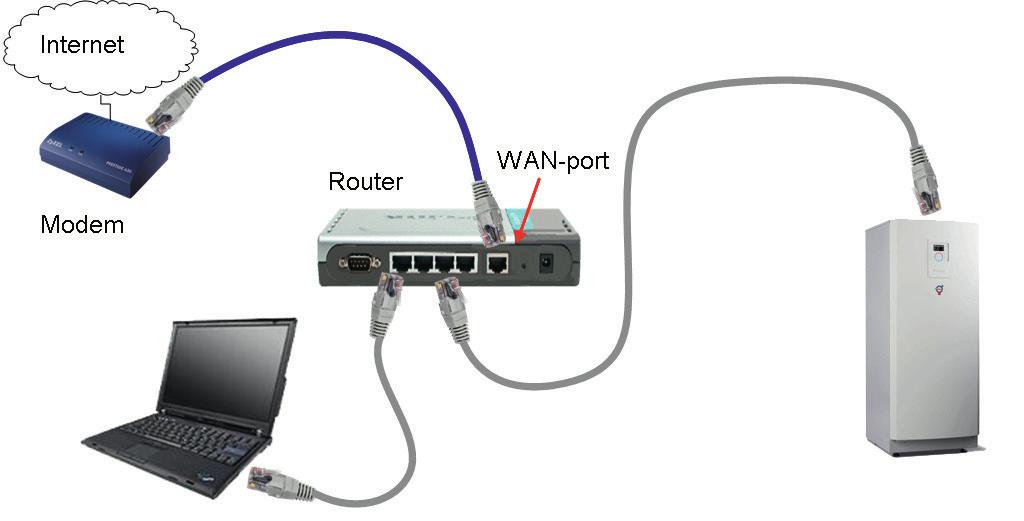

18 Router för webbaccess Artikelnummer: DLink 086U4840 Används för att koppla upp sig mot värmepumpen via Internet. Routern dirigerar nätverkstrafiken mellan det lokala nätverk där värmepumpen finns och Internet. Den begränsar även mängden trafik från Internet som släpps in. Routern är förkonfigurerad och portar ut samt till , vilket innebär att inga inställningar behöver göras vid inkoppling. Medföljande tillbehör meter nätverkskabel medföljer vid leverans av router. Inkoppling Routern har en WAN port som man kopplar till ett bredbandsmodem eller ett bredbandsuttag, se bilder nedan. Den har även fyra nätverksuttag för ett lokalt nätverk, och där ansluter man sina värmepumpar. Om fyra uttag inte räcker så får man använda en switch så att man får fler. Nätverkskabeln skall kopplas från Ethernetuttaget på WM HPC i värmepumpen och till en ledig port i routern. Övriga tillbehör 18 VKILA207 Tillbehörsguide

19 Mjukstart Artikelnummer: 086 Används för att begränsa strömspikar vid uppstart av värmepumpen. Mjukstarten fördelar strömåtgången och gör att pumpen startar upp långsammare, för att förhindra strömspikar i elnätet. Tekniska data I tabellen nedan visas strömåtgång vid uppstart av DHPR Eco utan respektive med mjukstart. Värmepump Strömspik utan mjukstart (A) Strömspik med mjukstart (A) Uppstartsström (A) Medföljande tillbehör Plåt, skruv, samt kablage och buntband för montering. Montering Mjukstarten monteras mellan apparatskåp och kompressor, enligt översiktsbilden till höger. En utförlig monteringsanvisning medföljer vid leverans av mjukstart. Elektrisk inkoppling Se elanvisning och monteringsanvisning som medföljer produkten. Övriga tillbehör Mjukstart DHPR Eco VKILA207 19

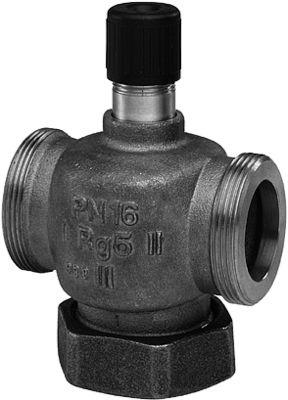

20 Elektromekaniskt ställdon för styrventiler SQS 65.5 För WCSsystem (varmvattenladdning) Artikelnummer: Siemens 086U4837 Ventilställdonet styr ventilen som öppnar flödet genom värmeväxlaren för varmvattenberedning. Motorn har en ställtid på 35 sekunder, styrsignal DC 010 V, matningsspänning AC 24 V samt lägesindikering. Handomställning är möjlig. Värmekrets Styrventil KV VV VVC VVB VVB VVB VVB Köldbärarkrets DHPR Eco Hetgaskrets Nödvändiga tillbehör Styrventil VVG (2vägs). För laddeffekt upp till 110 kw. Artikelnummer 086U3730 alt styrventil VVG (2vägs). För laddeffekt kw. Artikelnummer 086U VKILA207 Tillbehörsguide

21 Elektromekaniskt ställdon för styrventiler SQS 65.5, forts. Montering Ställdonet skruvas fast direkt på ventilen i upprätt till horisontellt läge. Inga justeringar behövs. Elektrisk inkoppling Analog utgång 010V, AO1: Signal till styrventil Digital utgång 24 VAC 2.1, DO1.1: Signal till laddpump Digital utgång 24 VAC 2.2, DO1.2: Signal till laddpump M 24 VAC VAC 2.2 Exp.in DO1.1 DO1.2 HPC EM WCS SQS 65.5 G G 0 Y 1 T1 T2 AO1 GND Exp.out 010V 24 VAC VAC 2.2 Övriga tillbehör DHPR Eco VKILA207 21

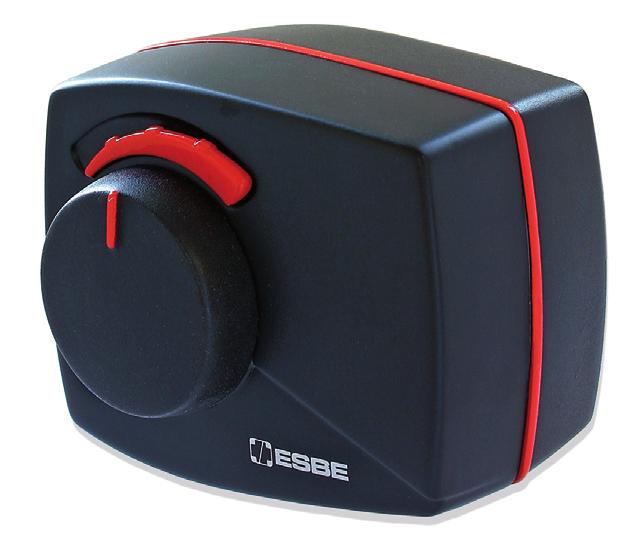

22 Ställdon för shuntventiler ESBE Artikelnummer: ESBE 086U5272 Ventilställdon som används för att styra ESBE shuntventiler. Proportionell eller 3 eller 2stegs styrsignal. Även manuell styrning är möjlig. Shuntventil 2 Shuntventil 1 Värmekrets 2 Värmekrets 1 Givare shunttemperatur Cirkulationspump KV VV VVC VVB VVB VVB VVB Expansionsmodul Shuntfunktion DHPR Eco Köldbärarkrets Hetgaskrets Medföljande tillbehör Ställdonet levereras komplett med adapter för att koppla ihop med shuntventil, samt en 1,5 m lång anslutningskabel. Tekniska data Motor Matningspänning Effekt Rotationstid Skyddsklass 24V AC/DC, 50/60 Hz 5 VA 45/120 sek IP41 Montering Ställdonet monteras på ventilen med hjälp av en adapter. Monteringsanvisning medföljer ventilen vid leverans. 22 VKILA207 Tillbehörsguide

23 Ställdon för shuntventiler ESBE, forts. Elektrisk inkoppling Analog utgång 010V, AO1: Signal till styrventil Elektrisk inkoppling av shuntventil som används för tillsatsvärme: WMHPC AO1 GND 24 VAC VAC L N Y ARA659 Elektrisk inkoppling av shuntventil som används för undershuntgrupp: M 24 VAC VAC 2.2 Exp.in DO1.1 DO1.2 ESBE ARA659 Y L N HPC EM WCS T1 T2 AO1 GND Exp.out 010V 24 VAC VAC 2.2 Övriga tillbehör: DHPR Eco VKILA207 23

24 Shuntventiler ESBE ESBE Artikelnummer: 086U5265 3vägs shuntventil VRG131 DN20KVS 6,3 086U5266 3vägs shuntventil VRG131 DN25KVS U5267 3vägs shuntventil VRG131 DN32KVS U5268 3vägs shuntventil VRG131 DN40KVS 25 ESBE shuntventiler används dels som växel eller fördelningsventiler för att kontrollera vattenflödet vid användning av externa värmekällor, exempelvis oljepannor (shuntventil 1 i systembilden på föregående sida). De används även för att styra flödet till undershuntgrupper, det vill säga tillsatser till värmesystemet, och reglera värme eller kyla i radiator och golvvärmesystem eller andra likvärdiga applikationer (shuntventil 2 i systembilden på föregående sida). Se föregående avsnitt, Ställdon för shuntventiler ESBE. Tekniska data Shuntventil Ventilkropp Avzinkningshärdig mässing Reglage PPS composit Vätsketemperatur 10 C till 130 C Max. differenstryck 1 bar (blandning) 2 bar (fördelning) Oringar EPDM 24 VKILA207 Tillbehörsguide

25 Shuntventiler ESBE, forts. Vilken ventil som ska väljas avgörs dels av Kvsvärdet, det vill säga kapacitetsvärde i m³/timme vid ett tryckfall av 1 bar, dels av systemet ventilen ska betjäna. För radiatorsystem väljs vanligen t = 20 C och för golvvärme t = 5 C. Lämpligt tryckfall är 315 kpa. För att välja rätt dimension på ventilen används diagrammen nedan. Utgå från effektbehovet (ex. = 25 kw) och gå vertikalt till t (ex. = 15 C). Fortsätt horisontellt till det skuggade området (tryckfall = 3 10 kpa) och välj det mindre alternativet (ex. Kvs = 6,3). Dimensionering av shuntventil för pannanläggning Kvs = Flöde m 3 /h ,3 4 2,5 0,5 0, ,2 0, kw Tryckfall kpa Effekt DHPR Eco VKILA207 25

26 Shuntventiler ESBE forts För reglerventiler är Kvsvärdet alltid angivet i en (värmeledande) riktning. Tryckfallsdiagram Flöde m 3 /h l/s Kvs m 3 /h ,5 0,2 0,1 0, ,5 0,2 0,1 0,05 0,02 0, Tryckfall kpa ,3 4,0 2,5 1,6 1,2 1,0 0,6 26 VKILA207 Tillbehörsguide

27 Flödesinjusteringsventil för hetgaskrets Nordicold Artikelnummer: 086U l/min Flödesinjusteringsventilen används för att justera vattenflödet genom hetgaskretsen till en lagom låg nivå för att optimera värmepumpens verkningsgrad. Vilken ventil som ska väljas beräknas på max 20% av det nominella kondensorflödet på värmepumpen. Vid nedanstående flöden väljs denna ventil: DHPR Eco 22 = 6 l/min DHPR Eco 26 = 7,2 l/min DHPR Eco 33 = 9,6 l/min DHPR Eco 42 = 12 l/min Flödesinjusteringsventil DHPR Eco VKILA207 27

28 Flödesinjusteringsventiler för hetgaskrets, forts. Tekniska data Flödesinjusteringsventil Hus och insats Mässing Flödesmätare stötsäker och temperaturtålig plast Fjäder rostfritt stål Oring EPDM Max arbetstemperatur Se tryck/temperaturdiagram Min arbetstemperatur 20 Max arbetstryck se tryckfallsdiagram Flödesnogrannhet ±10% på aktuell avläsning Tryck/temperaturdiagram 12 Max arbetstryck PB (bar) Max arbetstemperatur TB ( C) 28 VKILA207 Tillbehörsguide

29 Flödesinjusteringsventiler för hetgaskrets, forts. Tryckfallsdiagram Tryckfallsdiagram (mbar) Nödvändiga tillbehör Montering Ventilerna kan levereras med rörkoppling med utvändig gänga, lödkoppling eller klämringskoppling. Gruppventilen kan monteras i alla positioner. För att uppnå ett exakt flöde rekommenderas en rak rörbit (lika lång som ventilkroppen) på tilloppssidan. Monteringsanvisning medföljer ventilen vid leverans. Elektrisk inkoppling Övriga tillbehör Flöde (l/min) DHPR Eco VKILA207 29

30 RS232 till RS422/485 omvandlare Artikelnummer: Moxa 086U9011 Omvandlar RS232 till RS422/485. Används om man inte har möjlighet att ansluta RS232 utan endast möjlighet att ansluta RS422/485. Kan monteras på DINskena. Medföljande tillbehör Moxa TCC100 9polig vinklad kontakt för anslutning mot RS232 port på WMHPC Elektrisk inkoppling RS232 ansluts mot RS232 anslutning på ovansida WMHPC. Om enheten monteras inne i styrskåpet kan 24 VDC hämtas på plint 147 (V+) och 148 (V). RS422/485 ansluts enligt anvisning i manualen för Moxa TCC100 som medföljer vid leverans. 30 VKILA207 Tillbehörsguide
