1 Bortom skärmen II Haptik, ljud och projektstart

2 Innehåll Haptik Ljud Gruppindelning Projektstart

3 Typisk mobil användare! Svårt att se skärmen (rörelseoskärpa, sol ) Svårt att koncentrera sig 100% Bullrig miljö Skakig miljö Händerna upptagna med annat

4 Kontextkort

5 Känsel?

6 Viktigt och i framkant Syn och känsel Kombination och var för sig

7 Varför använda känsel-återkoppling? Tyst Diskret Ingen visuell uppmärksamhet behövs Intuitiv

8 Hur känner vi?

9 Känsel inte bara ett sinne NERVCELLER Tryckkänsliga Vibrationskänsliga Smärtkänsliga Temperaturkänsliga Kinestesiska / proprioceptiska

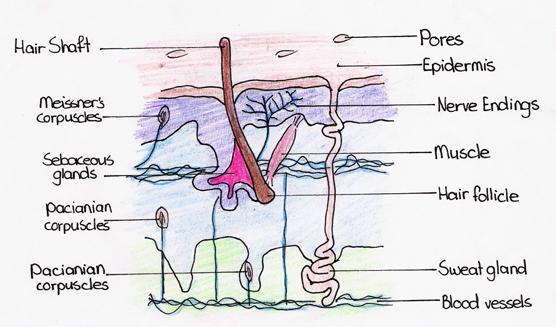

10 Olika receptorer i huden Receptor Stimulus Sensation Adaptation Merkel's disk Meissner's corpuscle Ruffini's corpuscle Pacinian corpuscle Steady indentation Low frequency vibration Rapid indentation Pressure Slow Gentle fluttering Rapid Stretch Slow Vibration Vibration Rapid Hair receptor Hair deflection Brushing Rapid or Slow

11 Noggrannhet i känsel Statisk 2-4 mm på läppar och fingertoppar 8-15 mm på insidan av händerna mm på ryggen Dynamisk Känna skillnad på siden och satin Man rör fingrarna -> det blir en vibration som avkodas Känner skillnad ner på 10 nm (!)

12 Proprioception och kinestesi Proprioception = man vet var kroppen är Kinestesi = rörelse

13 Haptisk eller taktil? haptisk adj. [av gr. haptein, att känna] har att göra med känsel: innefattar i allmänhet både taktil känsel och proprioception samt kinestesi Taktil: har att göra med fingertoppskänsel / hudkänsel

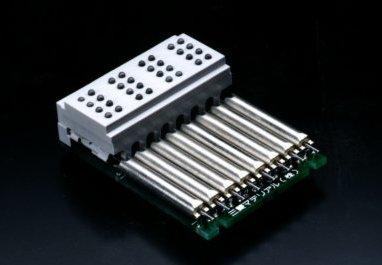

14 Taktil feedback- stationär Piezo electrical crystals connected to a lever, which in turn raises the dot. There has to be a crystal for each dot of the display, i.e. eight per character.

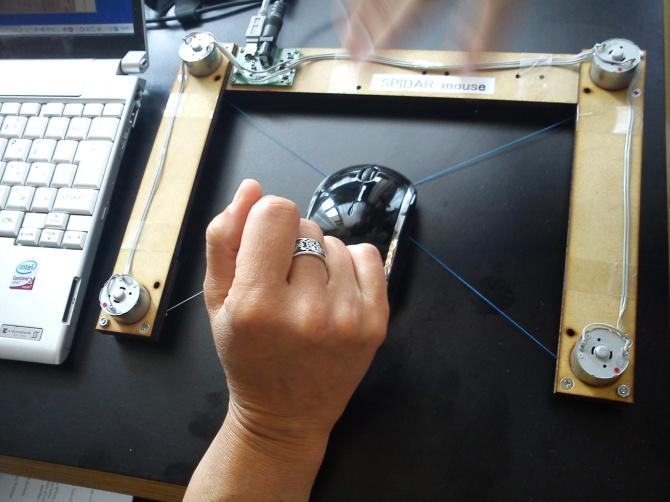

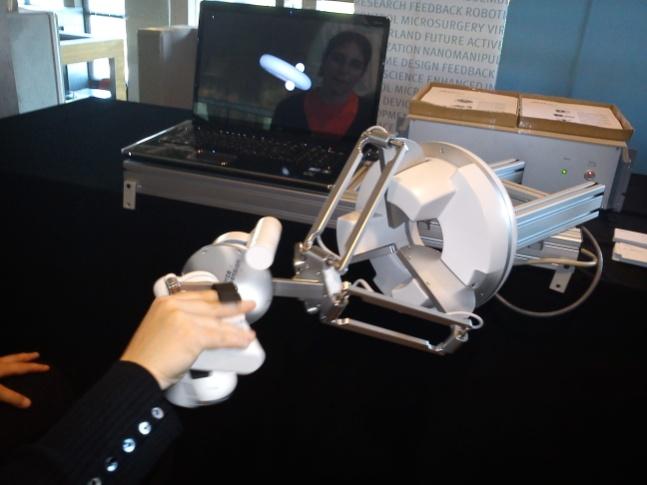

15 Haptisk feedback - stationär

16 Gester (mer i senare föreläsning)

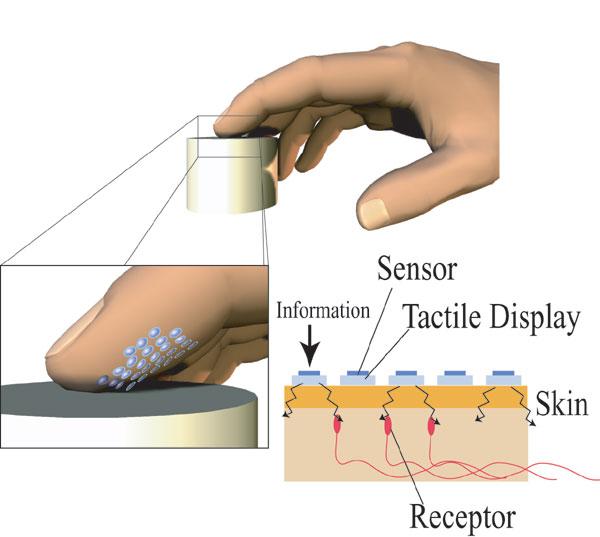

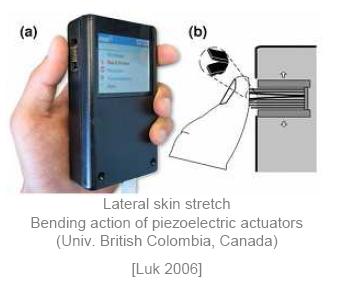

17 I forskningen Tactile array (jfr punktdisplay) Vibrotactile array Skin stretch

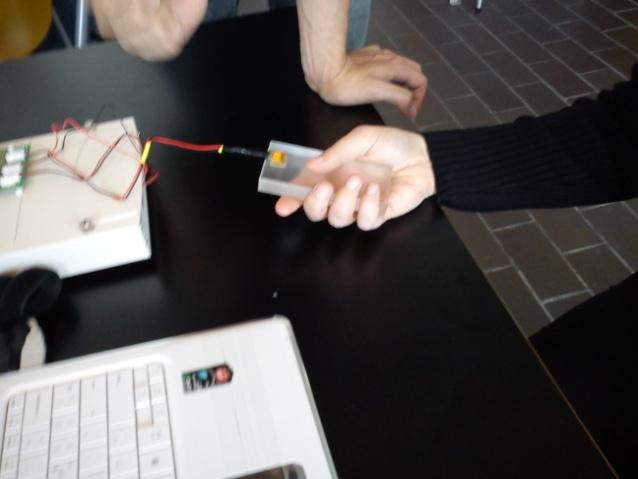

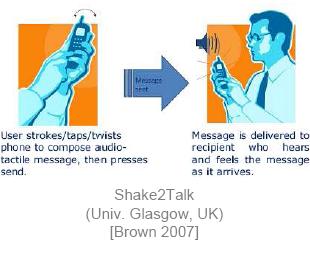

18 I forskningen Luft / ultraljud Vibration I hela mobilen I pennan som man pekar med

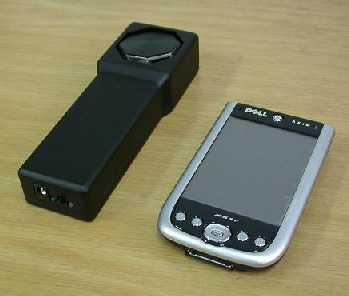

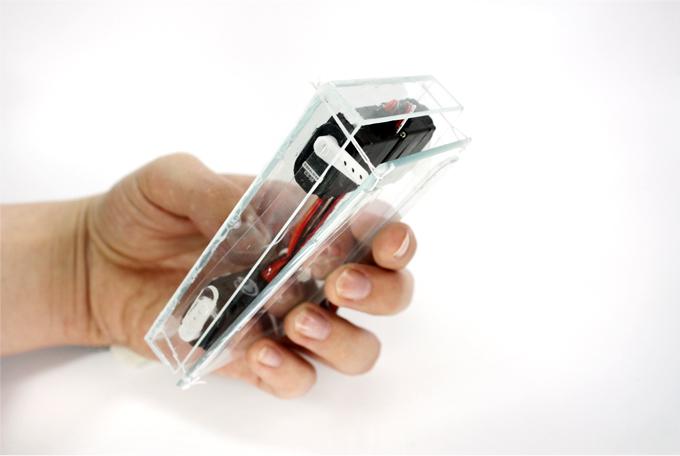

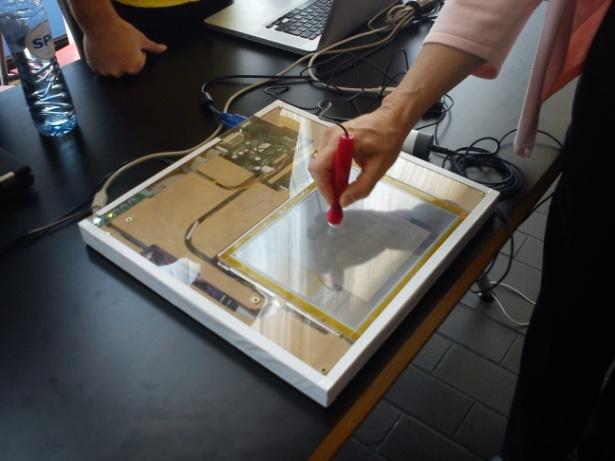

19 I forskningen Haptisk platta Rörliga delar av mobilen

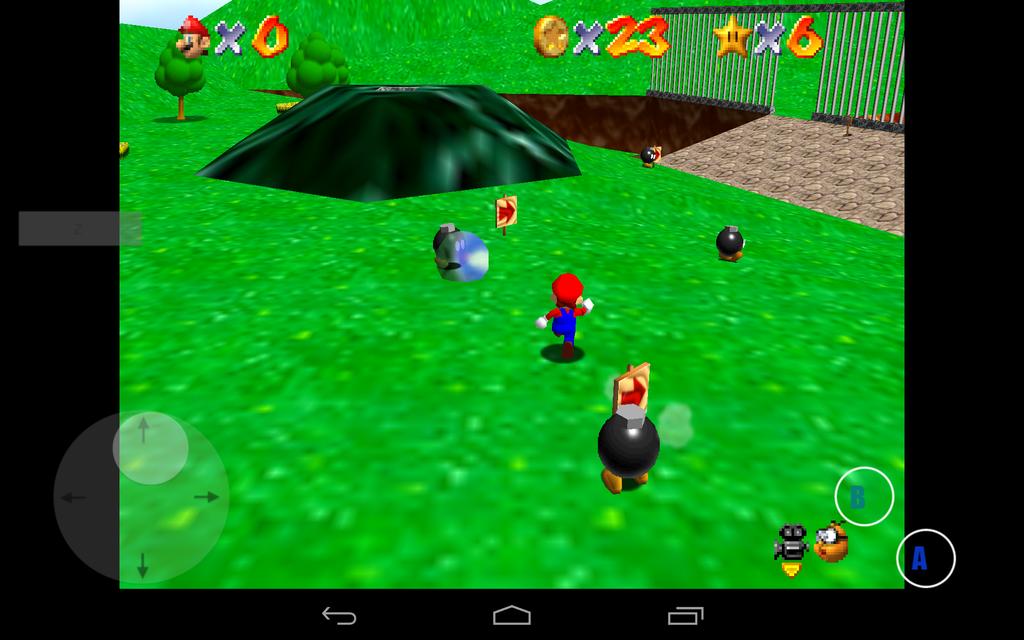

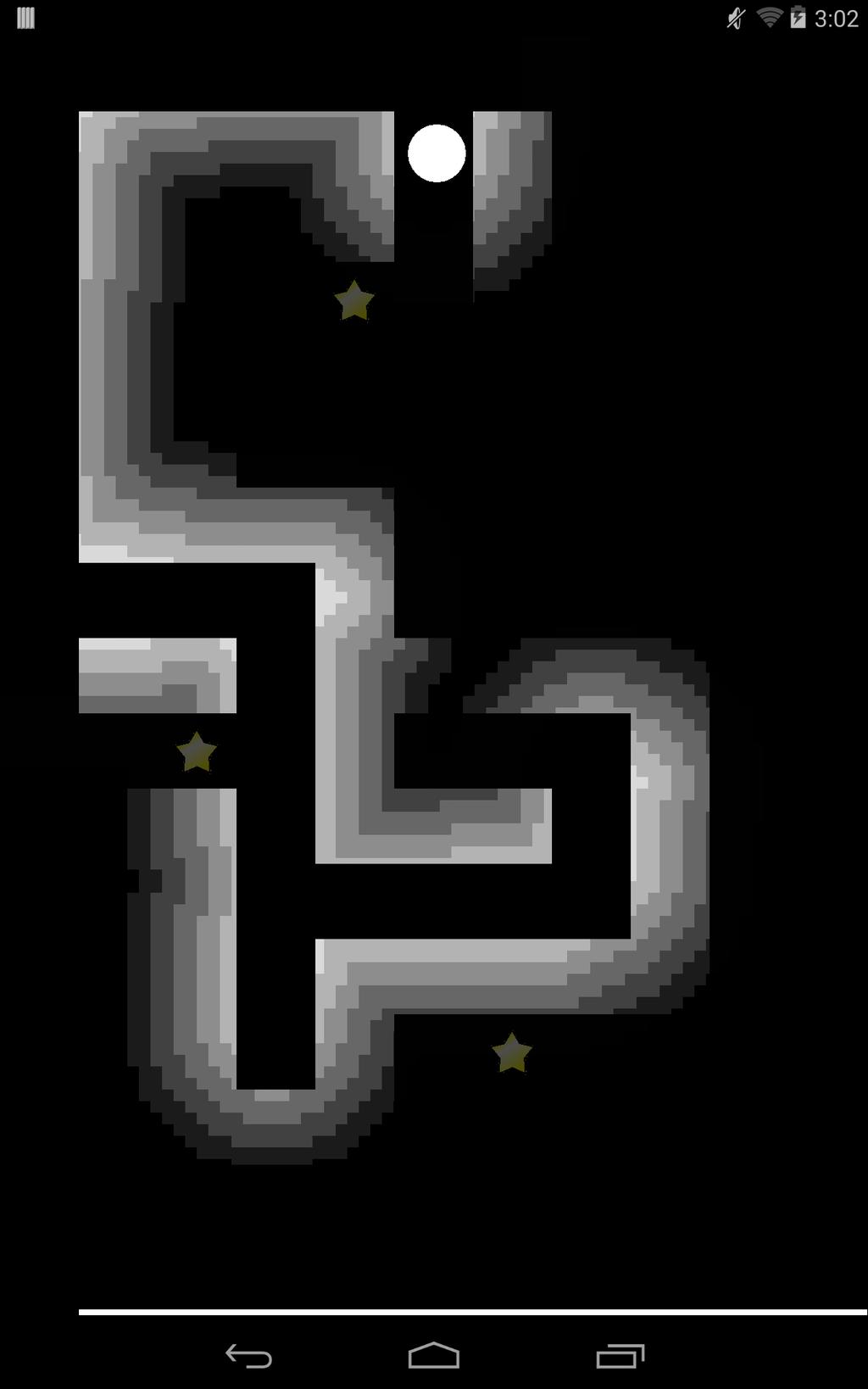

20 Elektrostatisk stimulering

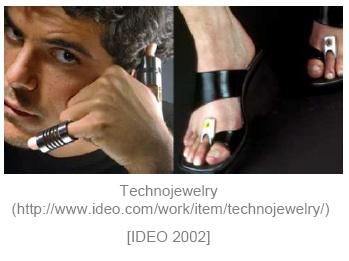

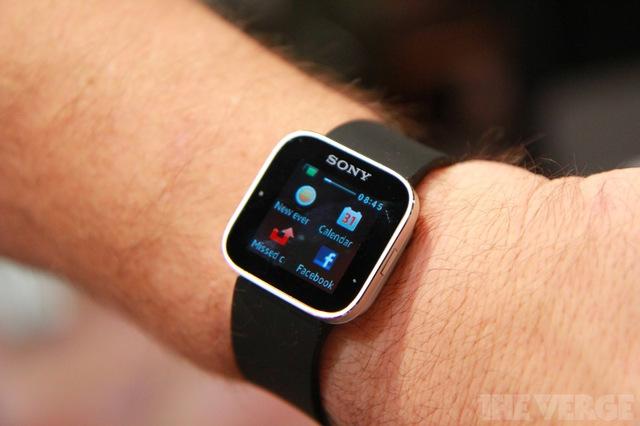

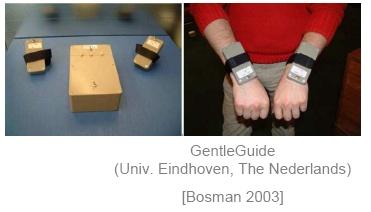

21 Wearables

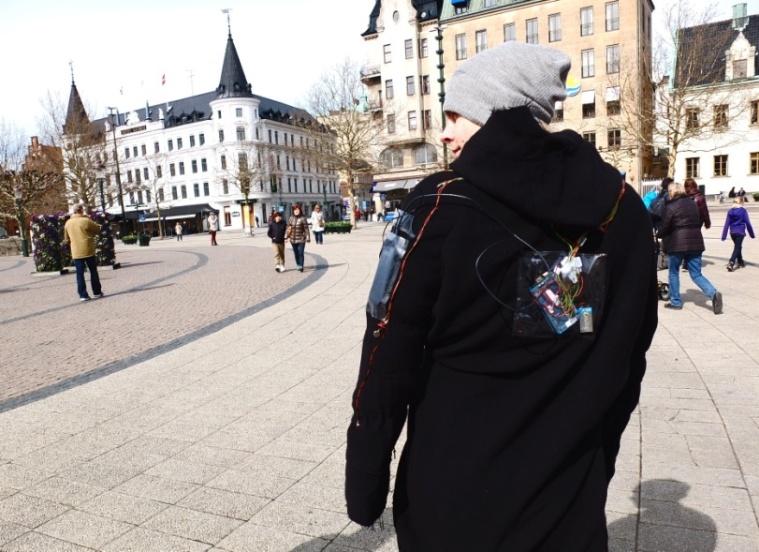

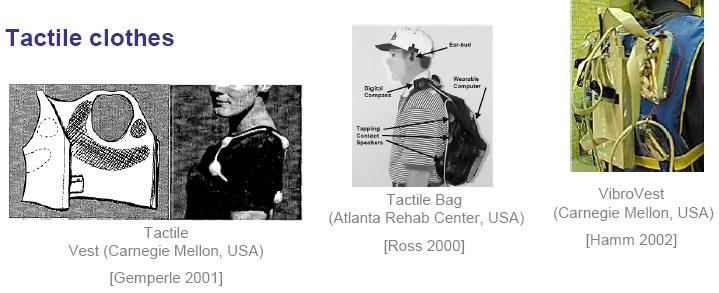

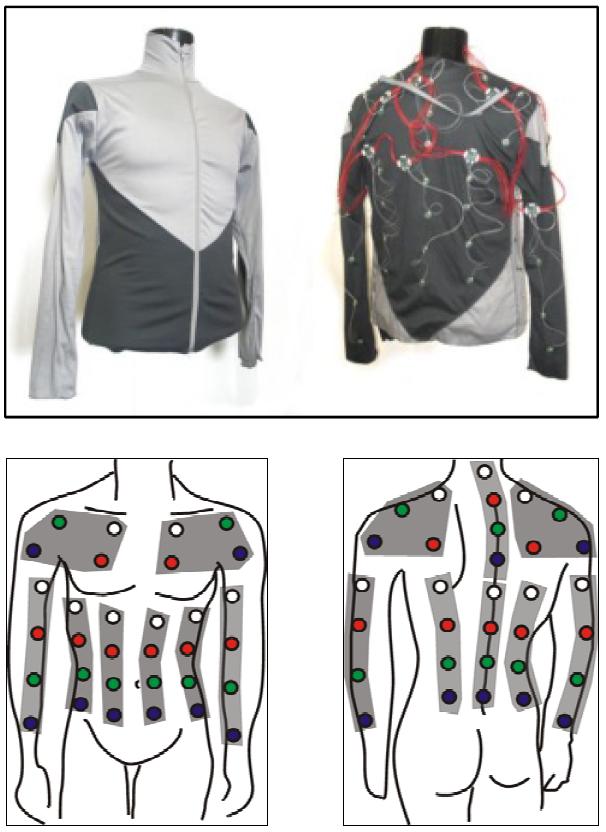

22 Kläder

23 Haptiska skor

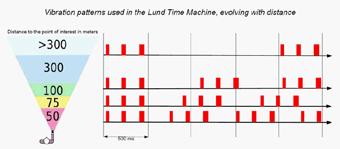

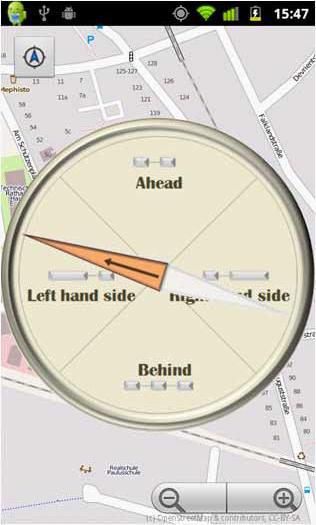

24 Vad kan man göra med bara vibration? Variera Tid (av och på) I olika mönster

25 Nackdelar Låg bandbredd Störande Seriellt måste avkodas För intimt? Kan vara obehagligt Ghost vibrations

26 Ljud

27 Innehåll och mål Om ljudinteraktion Några tips Mål: att ni ska få verktyg att resonera om ljudinteraktion, samt få lite exempel

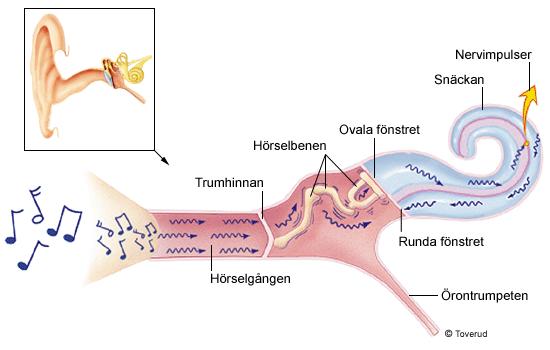

28 Vad är ljud? Ljud är kombinationen mellan vågrörelserna i mediet (luft) som utgör ljudtryckvågen och det som örat uppfattar.

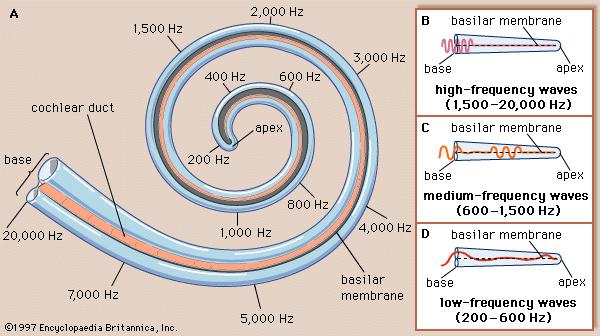

Snäckan och basilarmembranet http://www.

29 Snäckan och basilarmembranet orks.asp

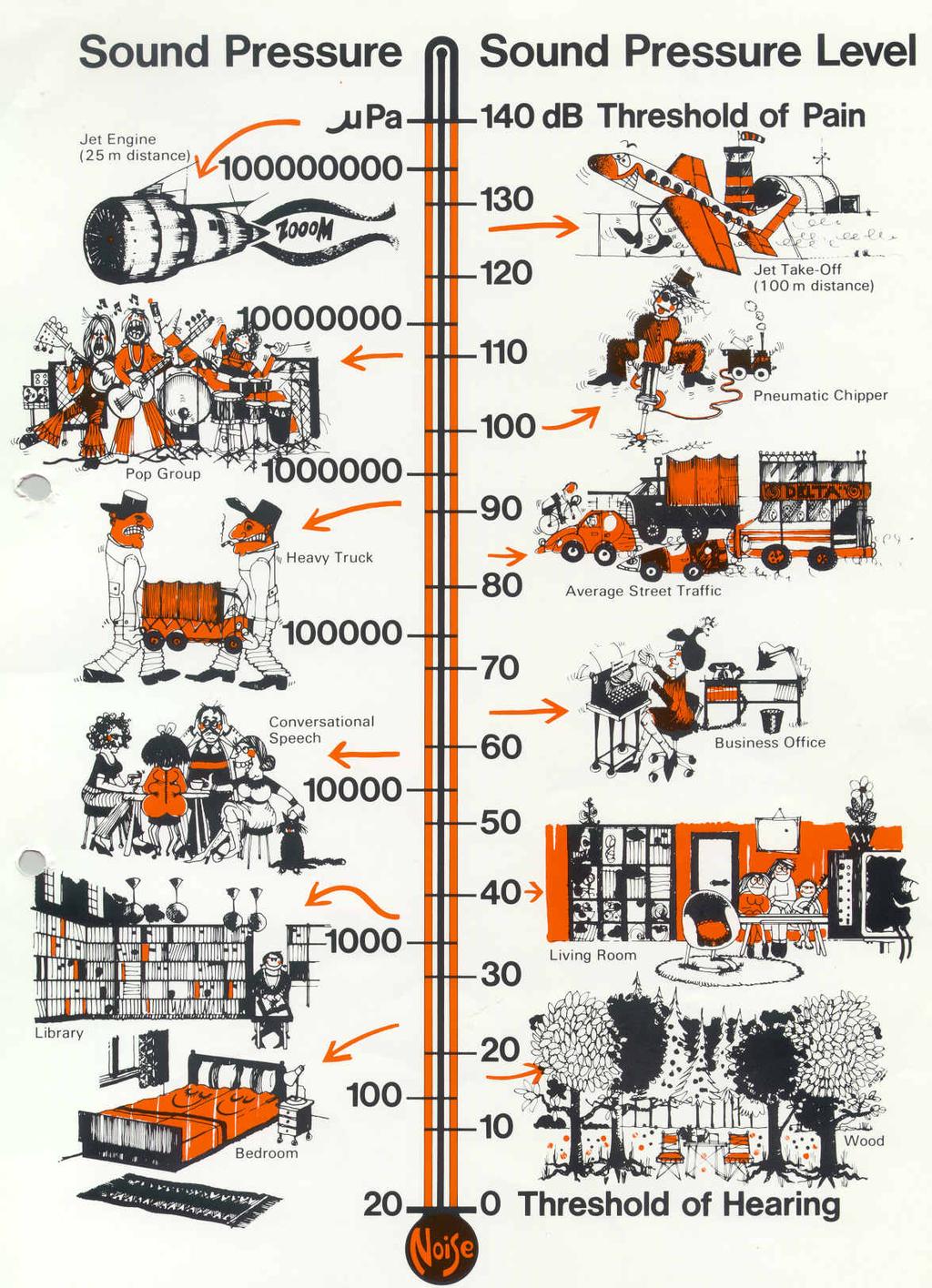

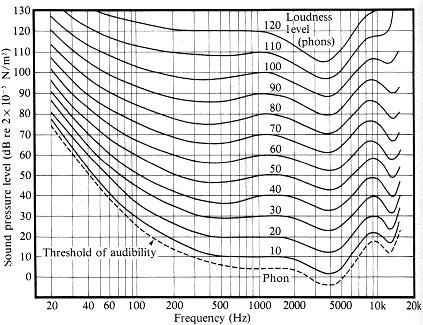

31 Loudness - frekvensberoende

32 Ljudikoner (auditory icons) Ljud som ska föreställa någonting i appen Jfr traditionella visuella ikoner ( t ex papperskorgen i Windows) Om de väljs på rätt sätt kan de underlätta förståelsen

33 Lyssningstest

34 Exempel på ljudanvändning Informera om genomförda eller möjliga interaktioner Indikera pågående processer eller moder Hjälpa till vid navigation

35 Designrymd Funktioner: Vad ska ljudikonerna användas till i appen? Mappning: Hur ska de mappas till händelserna i appen? Vokabulär: Vilka ljud ska användas? Irritation: Hur använda ljud utan att irritera användarna?

36 Olika typer av ljudikoner Ikoniska eller direktmappande Metaforer Ljud-effekter

37 Direktmappande Ljud som tydligt är kopplade till hur fysiska föremål låter T ex ett hasande ljud när ett fönster flyttas på en skärm

38 Metaforiska Hur låter t ex en fil som kopieras? När det är svårt att hitta ett direktmappat ljud, men det finns något sätt att göra en ljudmetafor

39 Ljud-effekter Nydesignade ljud som inte går att jämföra med naturliga ljud

40 Listening test II A. Drawing application, D. Battery is running out paste (mobile phone) B. Drawing application, E. Drawing application, copy resize object F. Computer startup (Mac) C. Drawing program, erase C 2 A 4 D 6 E 1 F 3 B 5

41 Parametriska ljudikoner Ljudikoner som varierar någon dimension för att Ge en mer dynamisk upplevelse av ljudgränssnittet Gör det möjligt att förmedla små variationer, t ex starkare ljud för större objekt

42 Earcons Earcons inte föreställande, ofta musikaliska Svårare att lära sig Lättare att göra en enhetlig ljudbild Lättare att variera Möjliga att generera automatiskt Exempel

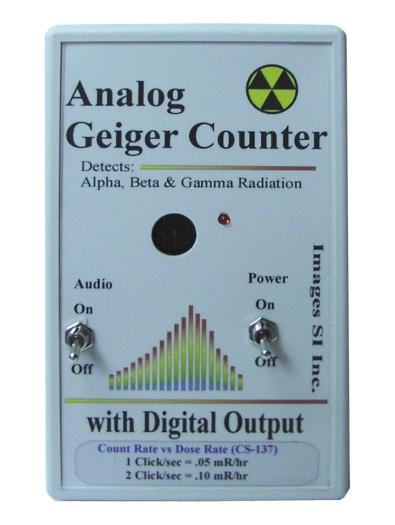

43 Sonifiering Att ljudsätta Data Gränssnitt Exempel En matematisk kurva kan modelleras för att kunna upplevas utan att se den Geigermätare

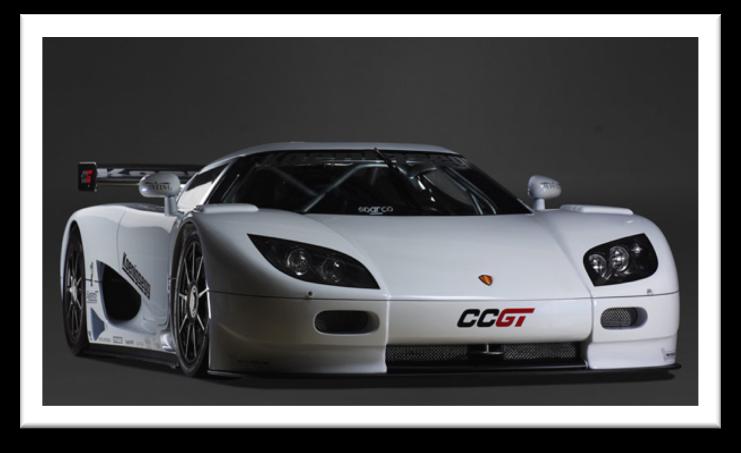

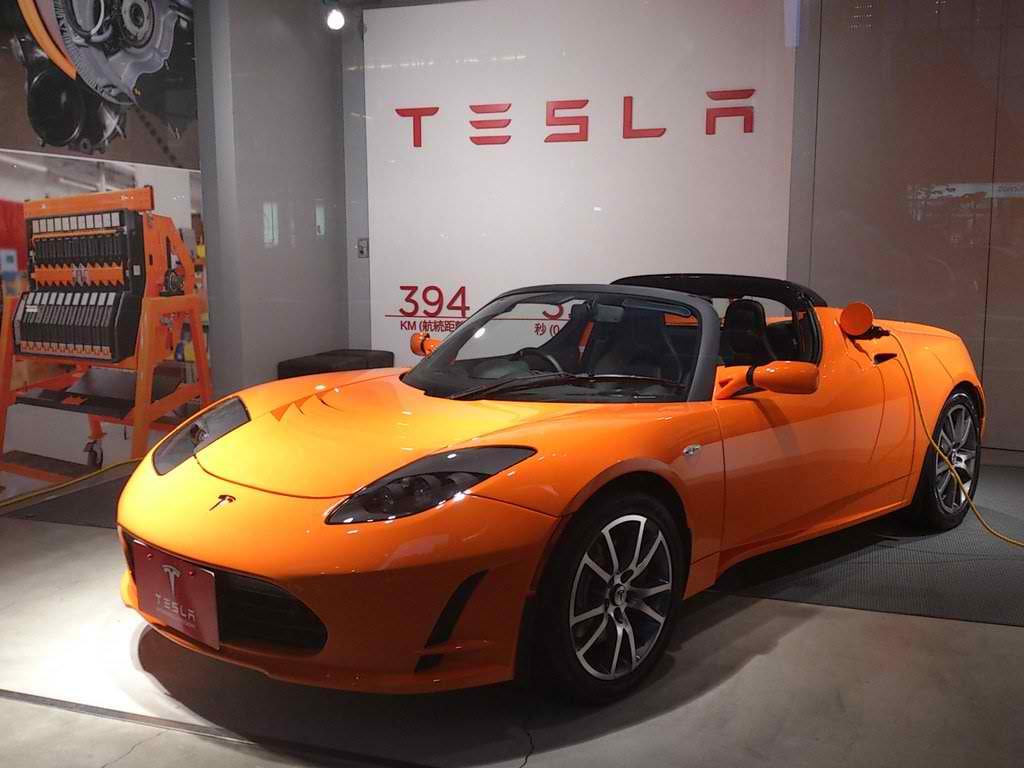

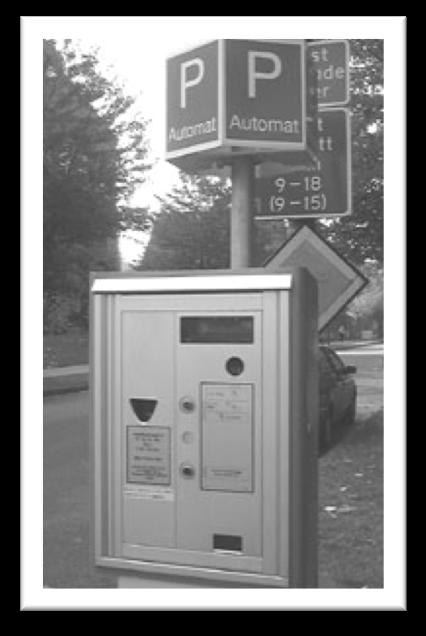

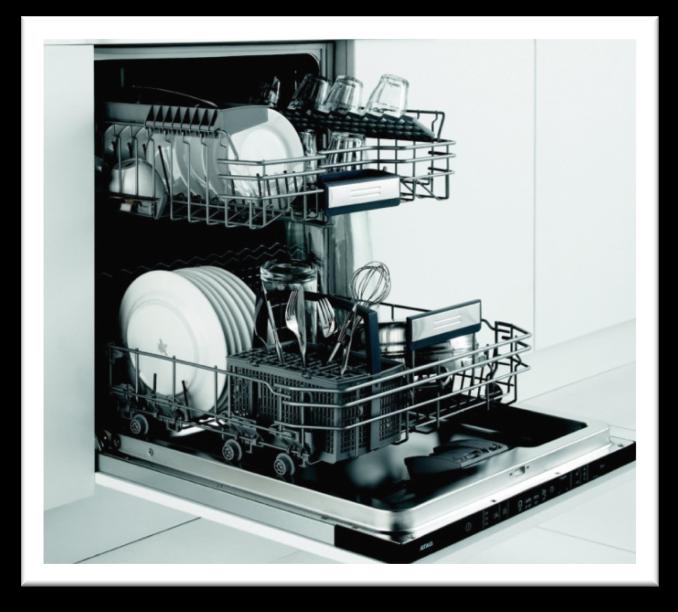

44 Driftsljud (också återkopplande!) Kan visa kvalitet Kan signalera när något är på Det händer något!

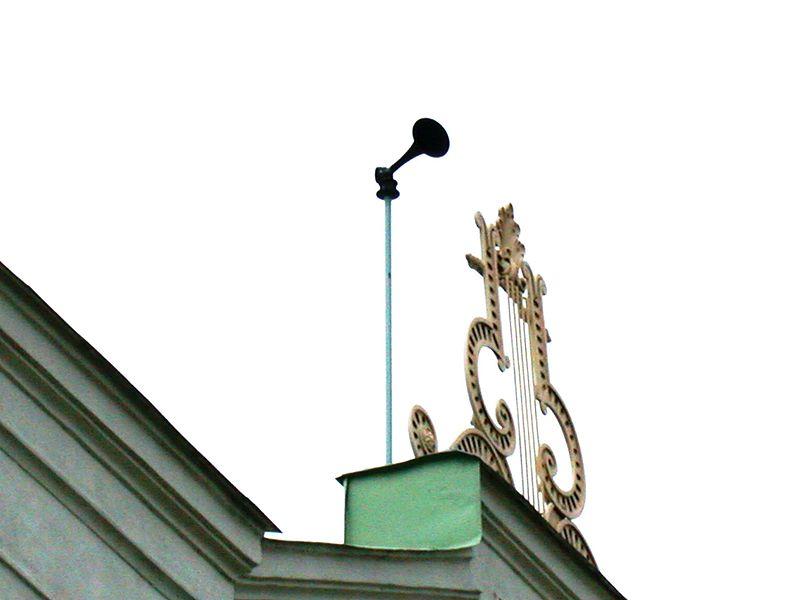

45 Signal-ljud Uppmärksamhet Hesa Fredrik

46 Signalljud Använd signalljud där det är nödvändigt Ljudet ska matcha funktionen med avseende på intensitet och frekvens Gradera olika ljudsignaler efter deras betydelse Bygg in en meningsfull ljudbild där detta passar sig Var uppmärksam på att signalen, oavsett vad den betyder, inte i sig själv ska vara så skrämmande att användaren blir handlingsförlamad

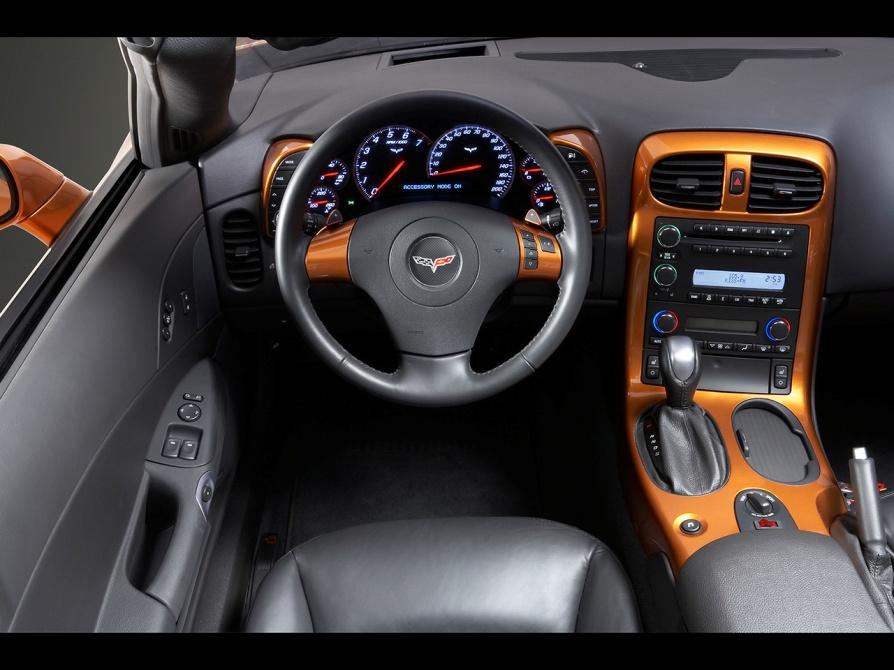

47 Återkopplingsljud

48 Talat ljud Inspelat tal Informationstätt Svårt att göra dynamiskt Syntetiserat tal

49 TTS Text-to-speech Två steg: 1. Konvertera text till fonem, identifiera delar av ord, meningar och fraser Syntetisera den konverterade texten Syntetiska eller samplade fonem Erik, Emma och Elin

50 Tänk på: Designa för bred användning Låt användarna välja ljudstyrkan (observera skillnaden på mediavolym och ringvolym) Välj ljud som passar bra för den miljö de är tänkta att användas i Perceptualisera viktig information i flera modaliteter (ljud, visuellt, taktilt)

51 Gör-det-själv Spela in själv. Använd: Ljudinspelare (t ex telefonen) Ljudredigeringsprogram (eg. Audacity) Fantasi (skapa egna ljud som liknar det man vill få fram men inte nödvändigtvis är en inspelning av ett naturligt ljud) FormatFactory (för att göra om från ett ljudformat till annat) Och/eller: Googla sound effects, eller sound FX har ganska mycket

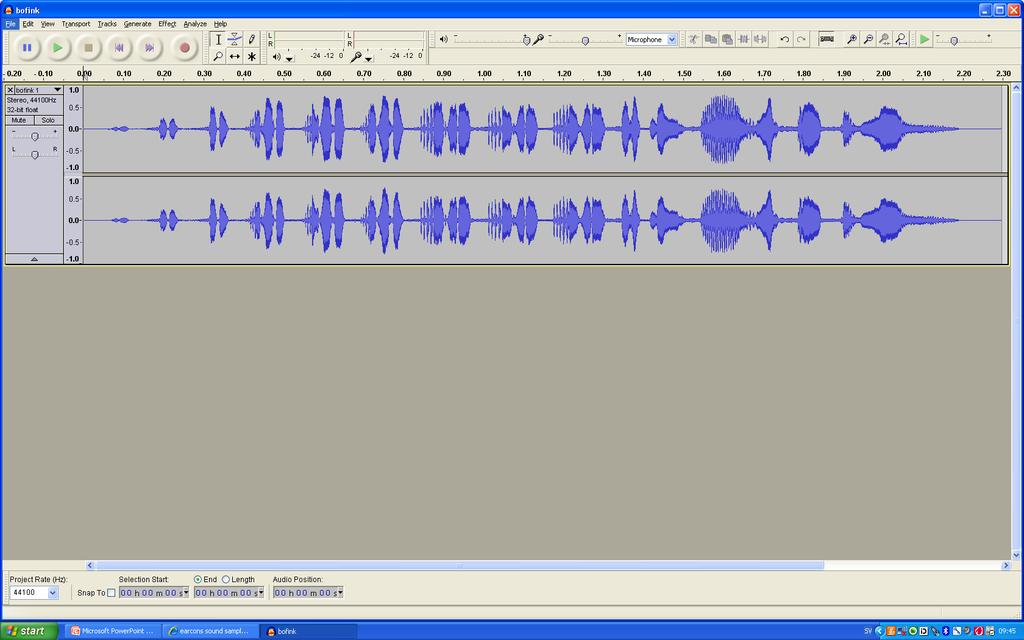

52 Audacity

53 Ljud på Android yer.html
