1 PM PROJEKTERINGSUNDERLAG/ GEOTEKNIK OCH MILJÖTEKNIK ORGANISTEN, ASMUNDTORP SLUTRAPPORT

2 UPPDRAG Titel på rapport: Status: PM Projekteringsunderlag/Geoteknik och miljöteknik. Organisten, Asmundtorp Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: AB Landskronahem Johan Zellbi Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Mattias Lindén Johan Striberger Johan Sandström Mattias Lindén Uppdragsansvarig: Mattias Lindén Datum: Handlingen granskad av: Mattias Lindén Datum: Tyréns AB Malmö Besök: Isbergs gata 15 Tel: Säte: Stockholm Org.nr:

3 INLEDNING Föreliggande PM behandlar projekteringsförutsättningar avseende geoteknik, miljöteknik och grundvatten för rubricerat objekt. Sammanställning av tidigare och nu utförda undersökningar redovisas i en separat rapport MUR, Markteknisk undersökningsrapport, daterad PM Projekteringsunderlag utnyttjas vid projektering. Vid upprättande av bygghandlingar, då byggnaders och anläggningars utformning är bestämd bör geotekniska uppgifter och rekommendationer, som överensstämmer med planerat grundläggningsarbete, inarbetas i den byggnadstekniska beskrivningen. INNEHÅLLSFÖRTECKNING 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR PM PROJEKTERINGSUNDERLAG STYRANDE DOKUMENT PLANERAD/FÖRESLAGEN KONSTRUKTION GEOTEKNISKA, MILJÖTEKNISKA OCH HYDROGEOLOGISKA FÖRHÅLLANDEN GEOTEKNISKA FÖRHÅLLANDEN HYDROGEOLOGISKA FÖRHÅLLANDEN MARKRADON MILJÖTEKNISKA FÖRHÅLLANDEN SAMMANSTÄLLNINGAR AV HÄRLEDDA EGENSKAPER GEOTEKNISKA PARAMETRAR OCH DIMENSIONERING GEOTEKNISK KATEGORI OCH SÄKERHETSKLASS SAMMANSTÄLLNING AV GEOKONSTRUKTIONENS DIMENSIONERANDE VÄRDEN DIMENSIONERANDE VÄRDE FÖR GRUNDVATTENNIVÅ BEDÖMNING AV FÖRORENINGSSITUATION OCH EFTERBEHANDLINGSBEHOV REKOMMENDATIONER GRUNDLÄGGNING SCHAKT- OCH FYLLNINGSARBETEN GRUNDVATTENSÄNKNING ANLÄGGNING AV HÅRDGJORDA YTOR MARKRADON HANTERING AV FÖRORENADE MASSOR GEOTEKNISK OCH MILJÖTEKNISK KONTROLL Slutrapport 3(10)

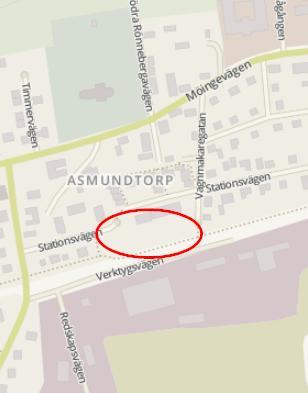

4 1 OBJEKT Tyréns AB har på uppdrag av AB Landskronahem utfört en geoteknisk och miljöteknisk undersökning inom fastigheten Organisten 1 och omgivande mark i Asmundtorp, se figur 1. Undersökningsområdet är relativt plant med inmätta nivåer vid utförda punkter som varierar mellan +17,4 och +18,1(samtliga nivåer i föreliggande projekteringsunderlag är angivna i RH2000). Inom undersökningsområdet utgörs markytan huvudsakligen av gräsbevuxna grönytor. Det finns även ett antal större träd, samt buskage och rabatter. Delar av området utgörs av asfalterade parkeringsytor. Inom, eller i nära anslutning till undersökningsområdet finns ett befintligt bostadshus, ett miljöhus samt en cykelbana. Figur 1. Översiktskartor över Asmundtorp (kartor från OpenStreetMap). Undersökningsområdet ligger inom röd markering. Notera att markeringarna är ungefärliga. Se ritning 101G1101 i MUR för en detaljerad lokalisering av undersökningsområdet. Johan Zellbi har varit beställarens kontaktperson. För Tyréns AB har Mattias Lindén varit uppdragsansvarig. Johan Striberger har varit ansvarig avseende geoteknik, och Johan Sandström har varit ansvarig avseende miljöteknik. Intern granskning har utförts av Mattias Lindén. 2 ÄNDAMÅL Utförd undersökning syftar till att klargöra de geotekniska förhållandena inom undersökningsområdet så att planerade grundläggningsarbeten ett flerbostadshus i 4 plan samt radhuslängor i 1 plan kan projekteras och dimensioneras. Undersökningen syftar även till att klargöra föroreningsgraden i jord. 3 UNDERLAG FÖR PM PROJEKTERINGSUNDERLAG Följande dokument har utgjort underlag för detta projekteringsunderlag: MUR (Markteknisk undersökningsrapport)/geoteknik och miljöteknik. Organisten, Asmundtorp, upprättad av Tyréns AB (10)

5 4 STYRANDE DOKUMENT Tabell 1. Styrande dokument Dokument Eurokod 7, 1997 TKGeo 13 AMA Anläggning 13 IEG Rapport 2:2008 rev 2.0: Tillämpningsdokument Grunder IEG Rapport 7:2008: Tillämpningsdokument EN kapitel 6, Plattgrundläggning Schakta säkert Säkerhet vid schaktning i jord, 2005 Statens Planverk, rapport 59:1982 Återvinning av avfall i anläggningsarbeten, Naturvårdsverkets handbok 2010:1 5 PLANERAD/FÖRESLAGEN KONSTRUKTION Planerad konstruktion utförs av ett flerbostadshus i 4 plan, samt två radhuslängor i 1 plan, varav den ena radhuslängan ska uppföras i direkt anslutning till flerbostadshuset. I anslutning till bostadshusen avses hårdgjorda ytor anläggas och ett miljöhus. Nivån för färdigt golv för byggnaderna var vid tidpunkten för denna undersökning okänd. I föreliggande PM förutsätts att byggnaderna ska uppföras utan källarplan. 6 GEOTEKNISKA, MILJÖTEKNISKA OCH HYDROGEOLOGISKA FÖRHÅLLANDEN 6.1 GEOTEKNISKA FÖRHÅLLANDEN Översiktligt utgörs jordlagerföljden inom undersökningsområdet av fyllning på sandmorän. Lokalt påträffas sandig humusjord eller humushaltig sand mellan fyllningen och sandmoränen. Under sandmoränen påträffas siltmorän, lermorän eller sandig lerig morän i ett antal punkter. Fyllningen sträcker sig från markytan ner till mellan 0,2 och 1,5 m under markytan (u my) vid utförda punkter, lokalt ner till 3 m u my i punkt 17T07, och består av varierande halter av sandig humusjord, lerig humushaltig sand, lera, sand och grusig sand som frekvent är humushaltig. Ställvis påträffas tegel, kol och slagg i fyllningen. Fyllningen har en lös till medelfast lagringstäthet. Under fyllningen domineras jordlagerföljden av sandmorän, med lokala inslag av humusjord och sand. Sandmoränen är lerig och grusig, och sträcker sig ner till avslutad provtagning alternativt ner till metodstopp mellan 2,0 och 3,2 m u my. I punkterna 17T10 och 17T11 påträffas siltmorän under sandmoränen mellan 1,8 och 2,7 m u my, i punkt 17T18 utgörs jordlagerföljden under fyllningen av grusig sandig siltmorän mellan 0,5 och 2,4 m u my, i punkt 17T15 påträffas lermorän 2,0-3,0 m u my och i punkt 17T16 påträffas en sandig lerig morän 2,0-3,0 m u my. Förekommande friktionsjord har generellt en medelfast till mycket fast lagringstäthet. Lokalt förekommer jord med lös lagringstäthet 1,8-2,3 m u my i punkt 17T18 samt 2,7-3,1 m u my i punkt 17T05. För fullständig redovisning av påträffade jordarter, materialtyp och tjälfarlighetsklass, se bilaga 1 i MUR. 5(10)

6 6.2 HYDROGEOLOGISKA FÖRHÅLLANDEN Vid skruvprovtagningen noterades fria vattenytor i 10 av 18 utförda borrhål på djup mellan 1,6 och 2,5 m u my, motsvarande nivåer mellan +15,0 och +16,3. Vid avläsning av grundvattennivåer i installerade grundvattenrör samt noterades att samtliga grundvattenrör var torra, se tabell 2. Tabell 2. Uppmätta grundvattennivåer i installerade grundvattenrör. Punkt Marknivå Spetsnivå Uppmätt grundvattennivå T05 +18,0 +16,0 Torrt Torrt 17T08 +17,9 +16,2 Torrt Torrt 17T11 +17,5 +15,0 Torrt Torrt 17T12 +17,4 +15,4 Torrt Torrt 17T18 +17,5 +15,3 Torrt Torrt Notera att grundvattenytan inte är statisk utan fluktuerar under året. Normalt påträffas de högsta grundvattennivåerna i södra Sverige under februari-april, medan motsvarande lägsta nivåer normalt infaller under oktober-november. Vid tidpunkten för undersökningarna var de grundvattennivåerna i små magasin inom regionen nära de normala för perioden på året. 6.3 MARKRADON Markradon har mätts i undersökningspunkterna 17T02, 17T08, 17T10, 17T11 och 17T12. Analyserna har utförts av Radonanalys GJAB laboratorium i Lund. Mätningarna har påvisat uppmätta radonhalter mellan 10,3 och 29,9 kbq/m 3, se tabell 3 och bilaga 5 i MUR. Tabell 3. Uppmätta radonhalter. Undersökningspunkt Radonhalt (kbq/m3) 17T02 21,1 17T08 10,3 17T10 23,8 17T11 29,9 17T12 15,5 6.4 MILJÖTEKNISKA FÖRHÅLLANDEN Resultat från utförda laboratorieanalyser på jordprov har jämförts mot Naturvårdsverkets generella riktvärden för förorenad mark (KM = känslig markanvändning, MKM = mindre känslig markanvändning) och haltkriterier för mindre än ringa risk (MRR) enligt Naturvårdsverket (2010), Naturvårdsverket (2016). I tre jordprov har halter över Naturvårdsverkets generella riktvärden för KM påvisats: I det ytliga samlingsprovet SPA (0-0,5 m u my) har halter av PAH H påvisats i halter något över Naturvårdsverkets generella riktvärde för KM men under riktvärdet för MKM. I övrigt påvisas inga halter över Naturvårdsverkets generella riktvärden för KM, MKM eller haltkriterier för MRR. I samlingsprov SPB (0-0,5 m u my) påvisas halter av PAH H i halter över det generella riktvärdet för KM men under MKM. I samlingsprov SPB (0-0,5 m u my) påvisas även halter av PAH M, bly, kadmium, kvicksilver och zink under Naturvårdsverkets generella riktvärde för KM men över haltkriterier för MRR. 6(10)

7 I jordprov17t06 (0-0,5 m u my) har halter över Naturvårdsverkets generella riktvärde för KM med avseende på PAH H. Halterna av PAH M, bly, kadmium och kvicksilver underskrider riktvärdena för KM men överskrider haltkriterier för MRR: I två jordprov påvisas halter under Naturvårdsverkets generella riktvärden för KM men över skrider haltkriterier för MRR. I jordprov 17T04 (0-0,5 m u my) har halter av bly och koppar påvisats över haltkriterier för MRR men under de generella riktvärdena för KM. I SPC (0-0,5 m u my) påvisas halter av PAH H, bly, kadmium och kvicksilver över Naturvårdsverkets haltkriterier för MRR men under de generella riktvärdena för KM. Två jordprov SPA (0-0,5 m u my) och 17T04 (0-0,5 m u my) analyserades med avseende på förekomst av bekämpningsmedel (16 st). Inga halter har påvisats över laboratoriets detektionsgräns för vald analysmetod för något av jordproven. 7 SAMMANSTÄLLNINGAR AV HÄRLEDDA EGENSKAPER 7.1 GEOTEKNISKA PARAMETRAR OCH DIMENSIONERING Baserat på utförda undersökningar och redovisade härledda värden (se kapitel 10 samt bilaga 2 i MUR) har valda geotekniska parametrar, vilka beskriver jordens hållfasthets- och deformationsegenskaper, sammanställts i tabell 4. Tabell 4. Valda geotekniska parametrar. Tunghet g Material (kn/m 3 ) Ny fyllning av krossmaterial* Hållfasthetsegenskaper Deformationsegenskaper 20 (13) = 37 = 40 Fyllning av friktionsjord 18 (10) = 34 = 15 Sand, silt- och sandmorän på nivå +17,5 till +13,5 förutom i punkterna 17T05 och 17T18 Sand, silt- och sandmorän på nivå +13,5 till +11,7 Sandmorän (punkt 17T05 på nivån +15,3 till +14,9) Siltmorän (punkt 17T18 på nivån +15,6 till +15,2) 20 (12) = 35 = (12) = 37 = (12) = 33 = 9 20 (11) = 33 = 9 * Förutsatt att materialet har packats enligt AMA Anläggning GEOTEKNISK KATEGORI OCH SÄKERHETSKLASS Planerad anläggning avseende grundläggning hänförs till geoteknisk kategori 2 (GK2) och säkerhetsklass 2 (SK2) SAMMANSTÄLLNING AV GEOKONSTRUKTIONENS DIMENSIONERANDE VÄRDEN Beräkningar i brott- och bruksgränstillstånd utförs med nedanstående parametrar och partialkoefficienter. Dessa är utvärderade ur undersökningsresultaten med stöd av IEGs tillämpningsdokument Grunder (Rapport 2:2008 rev 2.0). Det dimensionerande värdet för geokonstruktionen beräknas enligt IEGs tillämpningsdokument som: = 1 7(10)

8 där γ m Fast partialkoefficient enligt tabell 5 η Omräkningsfaktor som tar hänsyn till osäkerheter relaterade till jordens egenskaper och aktuell geokonstruktion enligt tabell 5 X valt Valt värde enligt tabell 4 Vid utvärdering av dimensionerande värde för friktionsvinkeln ansätts = tan 1 tan Tabell 5. Värden för de fasta partialkoefficienterna och omräkningsfaktorerna. Material γ m η långsträckt platta η kvadratisk/rektangulär platta Dränerade parametrar (φ ) (fyllning) Dränerade parametrar (φ ) (sand/sandmorän/siltmorän) 1,3 1,0 0,9 1,3 1,05 0,95 Tunghet (γ) 1,0 1,0 1,0 Modul 1,0 1,0 1,0 Vid bruksgränsdimensionering skall hänsyn tas till pålastning pga. uppfyllnad av marknivå och avlastning pga. urschaktning. Den dimensionerande sättningsskillnaden Δ d beräknas enligt kap i IEGs Tillämpningsdokument Plattgrundläggning (7:2008) DIMENSIONERANDE VÄRDE FÖR GRUNDVATTENNIVÅ Några långtidsmätningar gällande grundvattennivån har inte utförts inom ramen för utförd undersökning. För bättre prognostisering av grundvattennivåns variationer inom undersökningsområdet krävs längre mätserier. Då grundvattennivåerna vid tidpunkten för undersökningarna var nära de normala för perioden på året i små magasin inom regionen, och baserat på att installerade grundvattenrör har varit torra vid utförda mätningar, rekommenderas den dimensionerande grundvattennivån ansättas till planerad nivå för dräneringssystemet, förutsatt att systemets kapacitet verifieras. Om projektering av djupare schakt blir aktuellt bör kompletterande mätningar av grundvattennivåerna utföras. 7.2 BEDÖMNING AV FÖRORENINGSSITUATION OCH EFTERBEHANDLINGSBEHOV Markanvändningen inom och i undersökningsområdet utgörs av bostadsområde varpå Naturvårdsverkets generella riktvärden för känslig markanvändning anses tillämpbara. Detta medför att massor där halterna av PAH H överskrider riktvärdet för KM bör avlägsnas. Förorening av PAH H har påvisats i ytlig fyllning (0-0,5 m u my) i området kring det tidigare stationshuset (17T05, 17T06 och 17T08) och längs den tidigare banvallen (17T01, 17T02, 17T03). Föroreningen är inte att betrakta som avgränsad i horisontell utbredning, utan kan rimligen anses härröra till fyllnadsmassorna egenskaper. Prov uttaget på naturligt avlagrad jordart i borrpunkt 17T06 (1,0-1,5 m u my) påvisas inga halter av PAH H över riktvärdet för KM. Detta indikerar på att föroreningen är knuten till fyllnadsmassorna. 8(10)

9 I övriga jordprov har inga halter över Naturvårdsverkets generella riktvärden för KM påvisats. 8 REKOMMENDATIONER 8.1 GRUNDLÄGGNING Baserat på utförda undersökningar bedöms grundläggningsförhållandena vid planerad byggnation som goda förutsatt att ytlig fyllning och naturligt förekommande jord med innehåll av organiskt innehåll schaktas ur. Den naturliga jorden i byggnadsläget har generellt en medelfast till mycket fast lagringstäthet. I punkt 17T05 förekommer dock ett skikt i sandmoränen mellan nivåerna +15,3 och + 14,9 med tydligt sämre hållfasthets- och deformationsegenskaper vilket måste beaktas vid grundläggningen av byggnaderna. Notera även det svagare skiktet mellan nivåerna +15,6 och 15,2 vid planerat läge för miljöhuset i punkt 17T18. Grundläggning av planerad byggnation bedöms kunna ske på frostfritt djup på den naturliga jorden alternativt på fyllningen med till exempel platta på mark efter urschaktning enligt ovan. 8.2 SCHAKT- OCH FYLLNINGSARBETEN Fyllning och naturligt avsatt jord med organiskt innehåll ska schaktas ur inför grundläggningen. Påförda fyllnadsmassor ska utgöras av materialtyp 2 eller bättre. Baserat på utförd undersökning bedöms grunda schaktslänter med obelastade släntkrön vid urschaktning kunna utföras säkert i lutning 1:1,5 ovan grundvattennivån, alternativt att grundvattnet avsänks till 0,5 m under planerad schaktbotten innan schakten uttages. Schaktarbeten rekommenderas att inte utföras under perioder med kraftig nederbörd eller vid risk för frusna/upptinade jordmassor då befintlig jord med siltinnehåll är erosions- och flytbenägna, samt vibrationskänsliga vid vattenöverskott. Av den anledningen rekommenderas att schaktslänter skyddas vid kraftig nederbörd. All schakt- och packningsarbete ska utföras i enlighet med AMA Anläggning 13. Vid schaktarbeten ska föreskrifter och rekommendationer Schakta säkert Säkerhet vid schaktning i jord beaktas. 8.3 GRUNDVATTENSÄNKNING Installerade grundvattenrör var vid undersökningsperioden torra ner till spetsnivåerna inom området, som djupast ner till nivå +15,0. Om djupare urschaktning för till exempel ledningar ska utföras, och/eller om grundvattennivåerna stiger inom området, kan urschaktning komma att ske under grundvattennivån. Vid grundläggning eller urschaktning nära eller under grundvattennivån ska grundvattnet sänkas succesivt till en slutlig nivå motsvarande 0,5 m under lägsta schaktbottennivå med hjälp av vacuumsugspetsar. Tillrinnande yt- och sjunkvatten ska omhändertas i lämpligt utformade pumpbrunnar inom schakten. 8.4 ANLÄGGNING AV HÅRDGJORDA YTOR Vid anläggning av hårdgjorda ytor förutsätts underliggande jord motsvaras av materialtyp 2 och tjälfarlighetsklass 1 (lokalt materialtyp 3B och tjälfarlighetsklass 2 vid punkterna 17T17 och 17T18) givet att ytlig jord med organiskt innehåll schaktas ur. Om urschaktning ej görs motsvaras befintlig ytlig jord med organiskt innehåll av materialtyp 5B-6A och tjälfarlighetsklass MARKRADON Uppmätta värden mellan 10,3 och 29,9 kbq/m 3 gör att marken klassas som normalriskmark enligt Statens Planverk, rapport 59:1982. Radonhalten kan variera med grundvattennivån, vilket periodvis kan ge något högre halter. Därför rekommenderas att grundläggningen utförs radonskyddande. Det innebär att golv och väggar görs täta mot marken, och att 9(10)

10 rörgenomföringar i byggnadens bottenplatta tätas. Vidare rekommenderas att byggnaden uppförs så att sättningar och sprickor i byggnaden undviks. 8.6 HANTERING AV FÖRORENADE MASSOR Vid schaktarbetena ska fyllnadsmassor med halter av PAH H över Naturvårdsverkets generella riktvärde för KM i möjligaste mån separeras från övriga fyllnadsmassor. Så kallade MKM-massor, det vill säga massor med föroreningshalter som ligger under Naturvårdsverkets generella riktvärden för MKM men över KM förekommer inom området. Utifrån nu utförd undersökning bedöms mängden MKM-massor inom undersökningsområdet till ca 1350 ton, beräknat med en densitet för jorden 1,7 ton/m 3. Inför urgrävning av förorenade schaktmassor vid markområdet för byggnaden, ska en anmälan avseende avhjälpande åtgärd upprättas och skickas till tillsynsmyndigheten. Hantering och återanvändning/omhändertagande av förorenade massor ska godkännas av tillsynsmyndigheten. Hantering av överskottsmassor med föroreningshalter över haltnivåer för mindre än ringa risk (MRR) för återvinning av avfall vid anläggningsarbeten som transporteras bort från området ska anmälas och godkännas av tillsynsmyndigheten. Massor med halter under MRR kan återanvändas fritt inom och utanför arbetsområdet. 9 GEOTEKNISK OCH MILJÖTEKNISK KONTROLL För att säkerställa att grundläggningsarbetena sker under goda förhållanden ska ett kontrollprogram upprättas under byggskedet som åtminstone inkluderar följande: Jordförhållanden Grundvattenförhållanden Dokumentation av hantering/omhändertagande av förorenade schaktmassor Nivåer avseende grundläggning Vattenavledning Jordschakt Fyllning för grundläggning och packningskontroll (på fyllnad > 0,5 m) Schaktbottenbesiktning utförd av geotekniskt sakkunnig person Miljöprovtagning i schaktväggar efter avslutad schakt, innan återfyllning görs Om en grundvatten- eller markförorening påträffas under entreprenadarbetena ska beställaren omgående kontaktas. 10(10)
