DET KOMPLETTA SKOGSPROGRAMMET

Transkript

1 DET KOMPLETTA SKOGSPROGRAMMET

2 EN TRYGG INVESTERING Multiforest skogsvagnar och kranar gör din traktor till ett kraftfullt skogsekipage, vilket gör arbetet i skogen snabbt, effektivt och roligt varje dag, många år framöver. Fördelarna med Multiforest är enkel manövrering, vilket ger ökad effektivitet, ett unikt rörelsemönster och maximal slitstyrka trots den smäckra konstruktionen. Dessutom medför det breda utrustningsprograet att Multiforest kan anpassas specifikt efter varje användares unika behov, även kundunika lösningar kan diskuteras. Multiforest erbjuder operatören maximal rörlighet, hållbarhet och optimal kraftöverföring i alla positioner. Det är med sådana egenskaper som den bästa arbetsglädjen i skogen skapas. Utvecklings- och konstruktionsprocessen följs upp av testkörningar och återkoppling från kunder och andra professionella användare som bidrar till ytterligare produktförbättringar. För att din investering ska skapa mervärden, inte bara idag utan lång tid framöver, är alla detaljer blästrade innan de pulverlackeras i en toppmodern anläggning anpassad för tunga produkter. Multiforest har anor från tidigt 1950-tal och bygger på erfarenhet från skogsbruk både från våra leverantörer och från våra kunder som under lång tid har arbetat med virkestransporter. Skogslösningen för daglig användning

3 THE FOREST SOLUTION FOR EVERYDAY USE

4 STARKA LÖSNINGAR Multiforest känner traktorns möjligheter och det breda modellutbudet täcker såväl behovet för stora traktorer som lösningar för mindre maskinenheter. Vid produktutveckling och produktion av Multiforest tillämpas strikta kvalitetskrav. Varje ingående komponent genomgår ett kvalitetssäkringsprogram samt praktisk funktions- och säkerhetsprövning. Samtliga Multiforest vagnar och kranar tillverkas i en toppmodern fabriksanläggning med en noggrant övervakad direktstyrd tillverkningsprocess. HARDOX -gripar Multiforest gripsortiment finns i flera stolekar; 0.18, 0.26 samt Samtliga tillverkade i HARDOX kvalitetsstål. Smart boggi Den genomtänkta boggikonstruktionen gör att framkomligheten underlättas i terräng Brett urval av kranar Multiforest kransortiment består av parallell- och vikkranar. Flera styrsystem Vi erbjuder flera olika styrsystem, allt för att passa Dina behov.

5 VAGNAR MED KRAFTFULLA EGENSKAPER Multiforest är tillverkad för en tuff miljö. Pulverlackering och väldimensionerade, väl utprovade delar gör att den blir din vän i skogen idag och många år framöver. Multiforestprograet representerar ett komplett skogsprogram med de egenskaper som krävs för att arbetet i skogen skall kunna genomföras på bästa sätt. Vagnarna har som standard alla de funktioner som erfordras på vagnar i sin respektive storleksklass. De mindre modellerna passar utmärkt för alla brukare som har traktorer med lägre oljeflöden men ändå vill ha en vagn med höga prestanda. De större vagnarna är anpassade för den som använder vagnen dagligen och för tyngre arbeten. Samtliga modeller har flera unika fördelar; som att de är lätta att köra, medger hög åtkomlighet, är stabila och säkra i sin konstruktion, har hög personsäkerhet samt går att utrusta efter varje brukares specifika önskemål. Multiforest erbjuder vagnar avsedda för allt från lättare hantering och transport av ved, gallringsvirke och lättare tier till tyngre slutavverkning. THE FOREST SOLUTION FOR EVERYDAY USE

6 FÖRDELAR MULTI Grind Välformad och robust grind med rund och kraftig stålprofil (MF70 har fyrkantsprofil). Tät avslutning Tät avslutning på grinden utgör förstärkning mot ramen och förhindrar samtidigt att virke fastnar mellan ram och grind (MF70 har öppen avslutning). Utrusta med vinch Vinchen är placerad under den kraftiga kranpallen vilket gör att vagnens stabilitet och kranens lyftkraft ökar. Vinchpallen är även en del i grindens uppbyggnad för att göra den så stabil som möjligt, medför ökad säkerhet för brukaren. Flyttbara bankar med flera låsmöjligheter på stöttorna Kraftigt välformadestöttor infästa i stålhylsor med speciell transportlåsning. Bankarna är flyttbara längs med centrumröret. Boggistyrning Vid boggistyrning (tillval på MF90) är styrningen placerad långt bak på ekipaget, vilket effektivt underlättar dragning i gallringar och täta bestånd. Transportlås Smart konstruktion av transportlåset medför att låsningen automatiskt faller på plats, föraren behöver ej kliva ur traktorn vid låsning. Tät lastbrygga (MF70 öppen) Stödfot Vagnarna levereras som standard med avställningsstödfot. Ramstyrning Styrning är standard på alla vagnar vilket underlättar körning i terräng. MF90 kan utrustas med boggistyrning för maximal följsamhet.

7 FOREST Brett modellprogram av parallell- och vikkranar Optimal gång i kuperad terräng Asymetrisk boggibrygga och centrum på boggilagring under hjulcentrum medför att belastningen koer på rätt ställe oavsett arbetsförhållande, samt underlättar klättring i terräng. Stöttor med rätt form (godstjockl.: 8-10 beroende på modell) Flyttbara bankar Extra straka axlar Multiforest vagnar är konstruerade med mycket kraftiga axlar för högsta hållbarhet och slitstyrka. Axeltappsdimensionen ligger på 70x70 upp till 90x90, se respektive modell. Pulverlackering TRAC-hjul som standard (MF70 REL) NAV-drift (finns som tillbehör) Stödben Kraftiga stödben sitter monterade långt ut på grinden vilket ger mycket hög stabilitet (standard på vagnar upp till 9 ton, tillval övriga modeller). THE FOREST SOLUTION FOR EVERYDAY USE

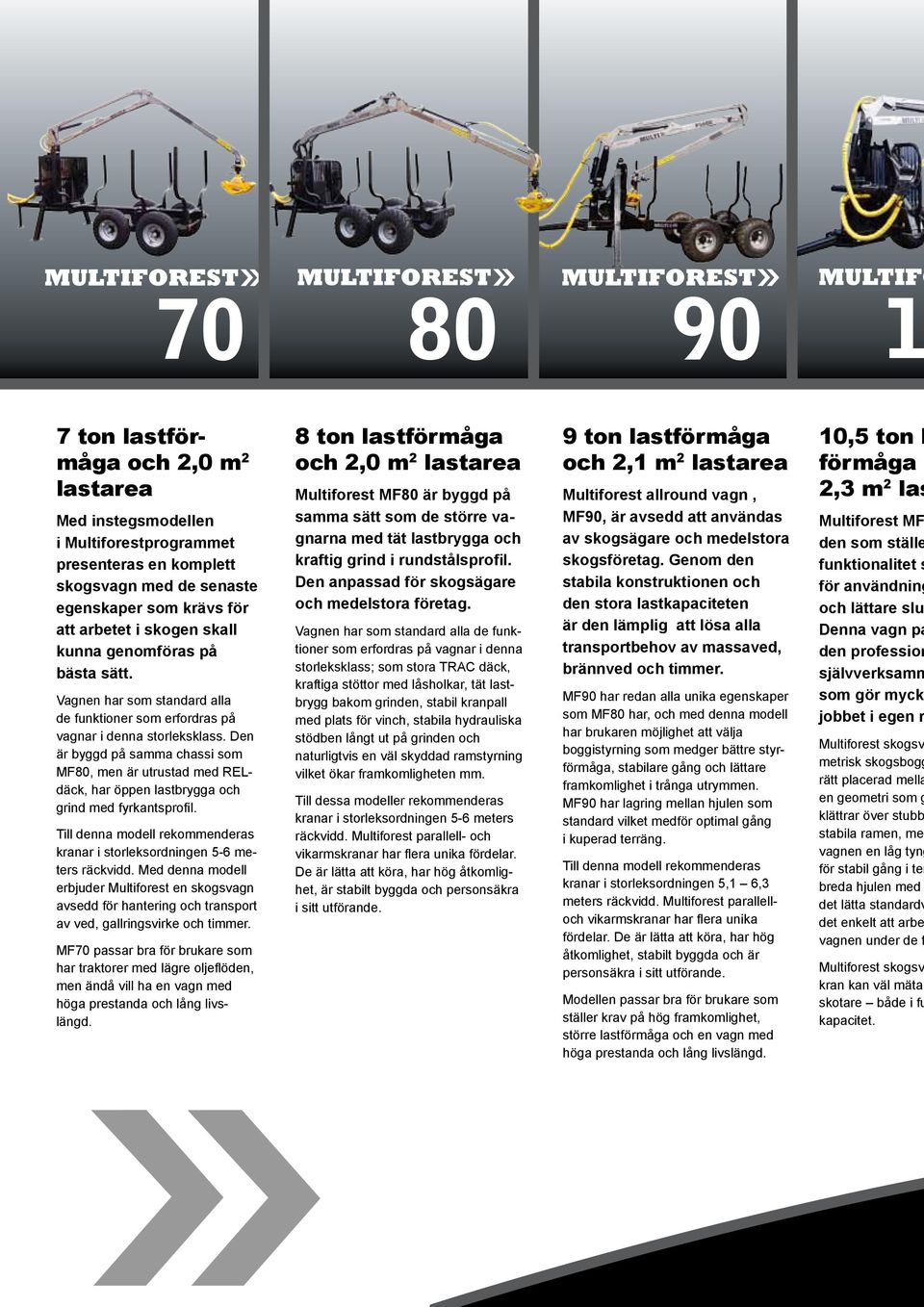

8 ton lastförmåga och 2,0 m 2 lastarea Med instegsmodellen i Multiforestprograet presenteras en komplett skogsvagn med de senaste egenskaper som krävs för att arbetet i skogen skall kunna genomföras på bästa sätt. Vagnen har som standard alla de funktioner som erfordras på vagnar i denna storleksklass. Den är byggd på saa chassi som MF80, men är utrustad med RELdäck, har öppen lastbrygga och grind med fyrkantsprofil. Till denna modell rekoenderas kranar i storleksordningen 5-6 meters räckvidd. Med denna modell erbjuder Multiforest en skogsvagn avsedd för hantering och transport av ved, gallringsvirke och tier. MF70 passar bra för brukare som har traktorer med lägre oljeflöden, men ändå vill ha en vagn med höga prestanda och lång livslängd. 8 ton lastförmåga och 2,0 m 2 lastarea Multiforest MF80 är byggd på saa sätt som de större vagnarna med tät lastbrygga och kraftig grind i rundstålsprofil. Den anpassad för skogsägare och medelstora företag. Vagnen har som standard alla de funktioner som erfordras på vagnar i denna storleksklass; som stora TRAC däck, kraftiga stöttor med låsholkar, tät lastbrygg bakom grinden, stabil kranpall med plats för vinch, stabila hydrauliska stödben långt ut på grinden och naturligtvis en väl skyddad ramstyrning vilket ökar framkomligheten. Till dessa modeller rekoenderas kranar i storleksordningen 5-6 meters räckvidd. Multiforest parallell- och vikarmskranar har flera unika fördelar. De är lätta att köra, har hög åtkomlighet, är stabilt byggda och personsäkra i sitt utförande. 9 ton lastförmåga och 2,1 m 2 lastarea Multiforest allround vagn, MF90, är avsedd att användas av skogsägare och medelstora skogsföretag. Genom den stabila konstruktionen och den stora lastkapaciteten är den lämplig att lösa alla transportbehov av massaved, brännved och tier. MF90 har redan alla unika egenskaper som MF80 har, och med denna modell har brukaren möjlighet att välja boggistyrning som medger bättre styrförmåga, stabilare gång och lättare framkomlighet i trånga utryen. MF90 har lagring mellan hjulen som standard vilket medför optimal gång i kuperad terräng. Till denna modell rekoenderas kranar i storleksordningen 5,1 6,3 meters räckvidd. Multiforest parallelloch vikarmskranar har flera unika fördelar. De är lätta att köra, har hög åtkomlighet, stabilt byggda och är personsäkra i sitt utförande. Modellen passar bra för brukare som ställer krav på hög framkomlighet, större lastförmåga och en vagn med höga prestanda och lång livslängd. 10,5 ton l förmåga o 2,3 m 2 las Multiforest MF den som ställe funktionalitet s för användning och lättare slu Denna vagn pa den profession självverksa som gör myck jobbet i egen r Multiforest skogsv metrisk skogsbogg rätt placerad mella en geometri som g klättrar över stubb stabila ramen, med vagnen en låg tyng för stabil gång i ter breda hjulen med det lätta standardv det enkelt att arbe vagnen under de fl Multiforest skogsv kran kan väl mäta skotare både i fu kapacitet.

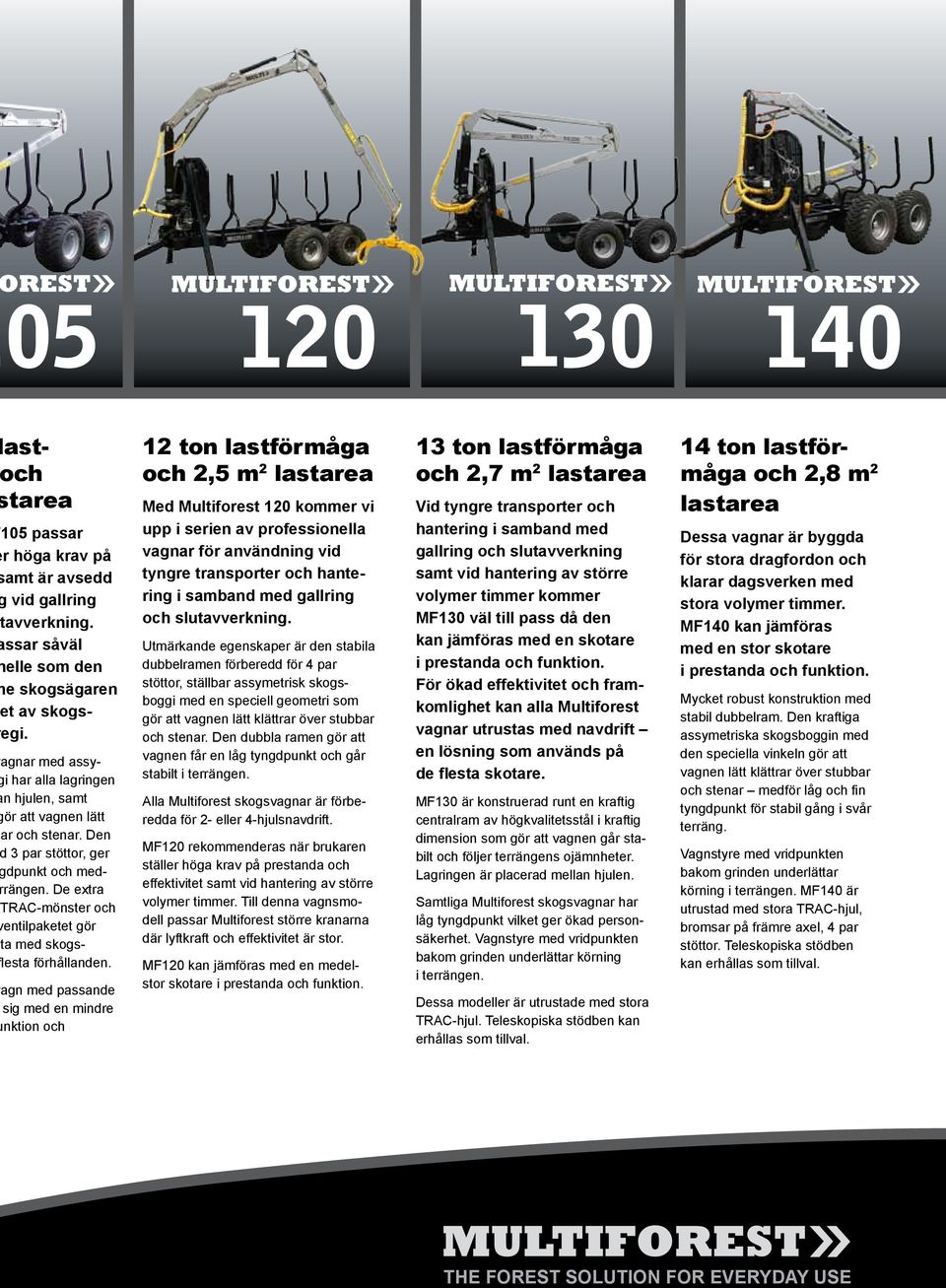

9 astch tarea 105 passar r höga krav på amt är avsedd vid gallring tavverkning. ssar såväl elle som den e skogsägaren et av skogsegi. agnar med assyi har alla lagringen n hjulen, samt ör att vagnen lätt ar och stenar. Den 3 par stöttor, ger dpunkt och medrängen. De extra TRAC-mönster och entilpaketet gör ta med skogsesta förhållanden. agn med passande sig med en mindre nktion och 12 ton lastförmåga och 2,5 m 2 lastarea Med Multiforest 120 koer vi upp i serien av professionella vagnar för användning vid tyngre transporter och hantering i samband med gallring och slutavverkning. Utmärkande egenskaper är den stabila dubbelramen förberedd för 4 par stöttor, ställbar assymetrisk skogsboggi med en speciell geometri som gör att vagnen lätt klättrar över stubbar och stenar. Den dubbla ramen gör att vagnen får en låg tyngdpunkt och går stabilt i terrängen. Alla Multiforest skogsvagnar är förberedda för 2- eller 4-hjulsnavdrift. MF120 rekoenderas när brukaren ställer höga krav på prestanda och effektivitet samt vid hantering av större volymer tier. Till denna vagnsmodell passar Multiforest större kranarna där lyftkraft och effektivitet är stor. MF120 kan jämföras med en medelstor skotare i prestanda och funktion. 13 ton lastförmåga och 2,7 m 2 lastarea Vid tyngre transporter och hantering i samband med gallring och slutavverkning samt vid hantering av större volymer tier koer MF130 väl till pass då den kan jämföras med en skotare i prestanda och funktion. För ökad effektivitet och framkomlighet kan alla Multiforest vagnar utrustas med navdrift en lösning som används på de flesta skotare. MF130 är konstruerad runt en kraftig centralram av högkvalitetsstål i kraftig dimension som gör att vagnen går stabilt och följer terrängens ojämnheter. Lagringen är placerad mellan hjulen. Samtliga Multiforest skogsvagnar har låg tyngdpunkt vilket ger ökad personsäkerhet. Vagnstyre med vridpunkten bakom grinden underlättar körning i terrängen. Dessa modeller är utrustade med stora TRAC-hjul. Teleskopiska stödben kan erhållas som tillval. 14 ton lastförmåga och 2,8 m 2 lastarea Dessa vagnar är byggda för stora dragfordon och klarar dagsverken med stora volymer tier. MF140 kan jämföras med en stor skotare i prestanda och funktion. Mycket robust konstruktion med stabil dubbelram. Den kraftiga assymetriska skogsboggin med den speciella vinkeln gör att vagnen lätt klättrar över stubbar och stenar medför låg och fin tyngdpunkt för stabil gång i svår terräng. Vagnstyre med vridpunkten bakom grinden underlättar körning i terrängen. MF140 är utrustad med stora TRAC-hjul, bromsar på främre axel, 4 par stöttor. Teleskopiska stödben kan erhållas som tillval. THE FOREST SOLUTION FOR EVERYDAY USE

10 MULTIFOREST SKOGSVAGNAR Tekniska data skogsvagnar Modell MF70 MF80 MF90 / MF90BS MF105 MF120 MF130 MF140 Lastkapacitet, ton , Last-/grindarea, m 2 2,0 2,1 2,2 2,3 2,5 2,7 2,8 Ram Central Central Central Central Dubbel Central Dubbel Stålkvalitet ram SS2134 SS2134 SS2134 SS2134 SS2134 SS2134 SS2134 Centrumbalk, 160x160x8 160x160x8 160x160x8 160x160x8 2x200x100x5,0 180x180x10 2x200x100x6,3 Markfrigång, / Totallängd, / Längd lastutr. (+1000 med ramförlängning), / Totalbredd, / Bankar, 2 st stöttor/st diam. 87 Hydrauliska stödben Styrning, antal hydraulcylindrar 2 (godstjockl.: 8) 2 (godstjockl.: 8) 2 (godstjockl.: 8) 3 (godstjockl.: 10) 3 (godstjockl.: 10) 3 (godstjockl.: 10) Ja Ja Ja Tillval Tillval Tillval Tillval (godstjockl.: 10) Vagnsstyrning Ram Ram Ram / Boggi Ram Ram Ram Ram Styrvinkel ±45 ±45 ±45 ±45 ±22 ±45 ±22 Boggiutslag ±28 ±28 ±28 ±28 ±28 ±28 ±28 Skjutbar boggi Ja Ja Ja / Nej Ja Ja Ja Nej Axeltapp dimension, Däck Bärighet över hjul 25 km/h, kg 70x70 70x70 70x70 70x70 80x80 80x80 90x90 11,5/60-15,3 REL 400/60-15,5 TRAC 400/60-15,5 TRAC 520/50-17 TRAC 520/50-17 TRAC 520/50-17 TRAC 500/ TRAC Bromsar Tillval Tillval Tillval Tillval Tillval Tillval Vikt (exkl. kran), kg Trumbroms, 1 axel

11 KRANAR s Vagn A, B, C, D, E, F, G, H, I, J, K, Vikt, kg MF * MF * MF * MF90BS MF * MF * MF * MF Observera Vid andra däck än standard kan måtten variera ca ±50-70 *Steglöst Rekoenderad kran för skogsvagn MF70 MF80 MF90 MF105 MF120 MF130 MF140 Parallelkran MFP5100 Parallelkran MFP5600 Parallelkran MFP6200 Vikkran MFV5300 Vikkran MFV6300 Vikkran MFV6100 Vikkran MFV6600 Vikkran MFV7400 Vikkran MFV8300 THE FOREST SOLUTION FOR EVERYDAY USE

12 Kra sky hyd cyl KRANAR FÖR ALLA ARBETEN Multiforest kranserie bildar ett brett sortiment med imponerande egenskaper för sin respektive storleksklass. Både parallell- och vikarmskranarna är robusta och pålitliga under alla arbetsförhållanden. Beroende på typ av nyttjande finns olika behov av kran. En smidig parallellkran eller en kraftig vikkran med utskjut för längsta räckvidd Multiforest har dem båda! Några av egenskaperna för Multiforest parallellkran är enkel manövrering, ett unikt rörelsemönster och slitstyrka trots smäcker konstruktion narna kräver låga oljeflöden men g exakta rörelser för maximal effektiv Multiforest vikkranar kännetecknas stor vridstyvhet samt visar på ett ut rörelsediagram. Vikleden är avgöra rörlighet och belastbarhet. Alla Multiforest kranar överför krafte påfrestning på materialet. Detta ge maximal rörlighet, hållbarhet och op föring i alla kranpositioner. Med Mu sker lastning snabbt och säkert me Fäste för brytblock underlättar ytterligare vid vinchning Smörjbara leder med väl låsta tappar Väl skyddat utskjut inga synliga cylindrar Mycket bra arbetsområde runt vagnen

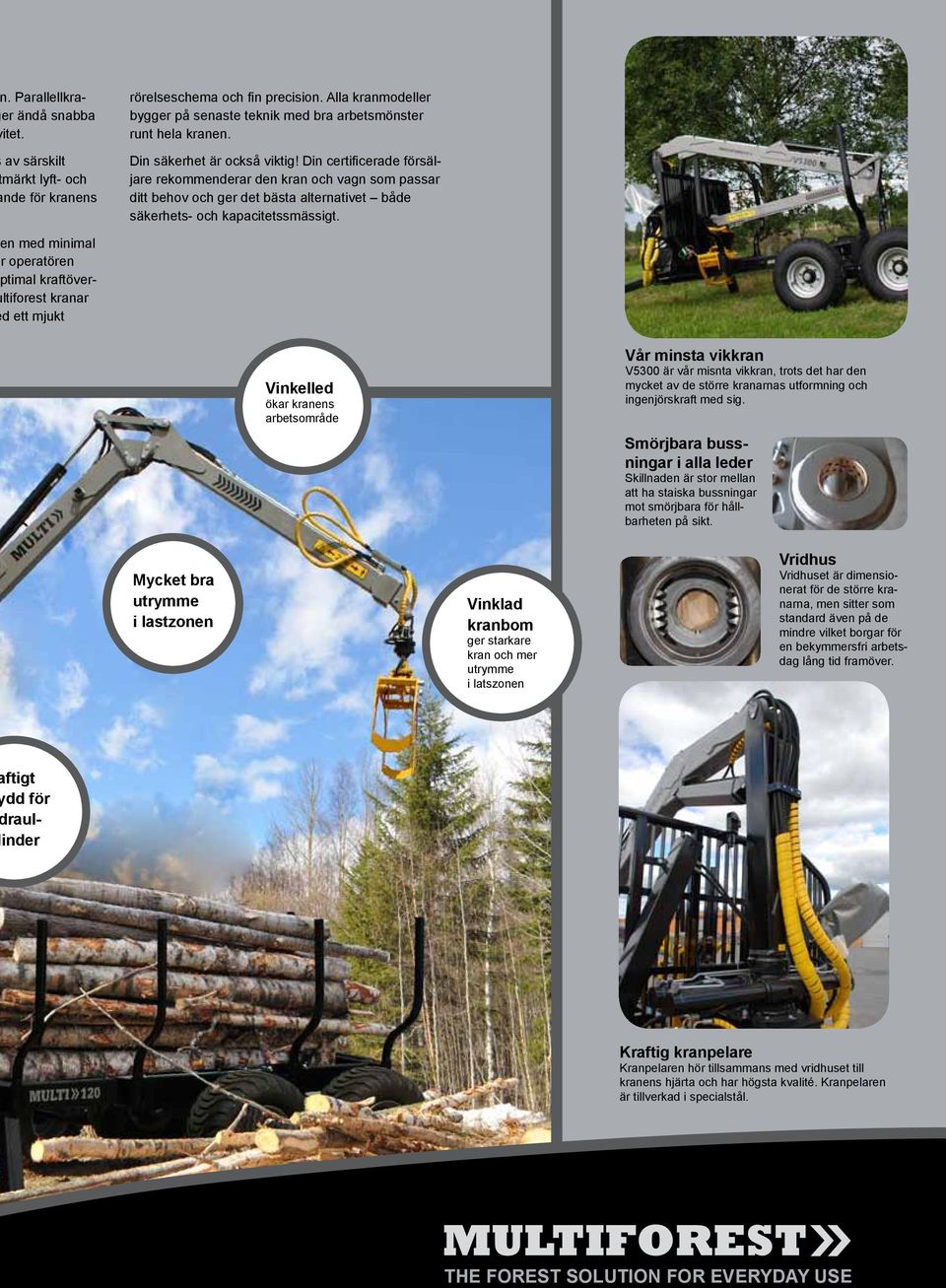

13 . Parallellkraer ändå snabba itet. av särskilt märkt lyft- och nde för kranens rörelseschema och fin precision. Alla kranmodeller bygger på senaste teknik med bra arbetsmönster runt hela kranen. Din säkerhet är också viktig! Din certificerade försäljare rekoenderar den kran och vagn som passar ditt behov och ger det bästa alternativet både säkerhets- och kapacitetssmässigt. n med minimal r operatören timal kraftöverltiforest kranar d ett mjukt Vinkelled ökar kranens arbetsområde Vår minsta vikkran V5300 är vår misnta vikkran, trots det har den mycket av de större kranarnas utformning och ingenjörskraft med sig. Smörjbara bussningar i alla leder Skillnaden är stor mellan att ha staiska bussningar mot smörjbara för hållbarheten på sikt. Mycket bra utrye i lastzonen Vinklad kranbom ger starkare kran och mer utrye i latszonen Vridhus Vridhuset är dimensionerat för de större kranarna, men sitter som standard även på de mindre vilket borgar för en bekyersfri arbetsdag lång tid framöver. ftigt dd för raulinder Kraftig kranpelare Kranpelaren hör tillsaans med vridhuset till kranens hjärta och har högsta kvalité. Kranpelaren är tillverkad i specialstål. THE FOREST SOLUTION FOR EVERYDAY USE

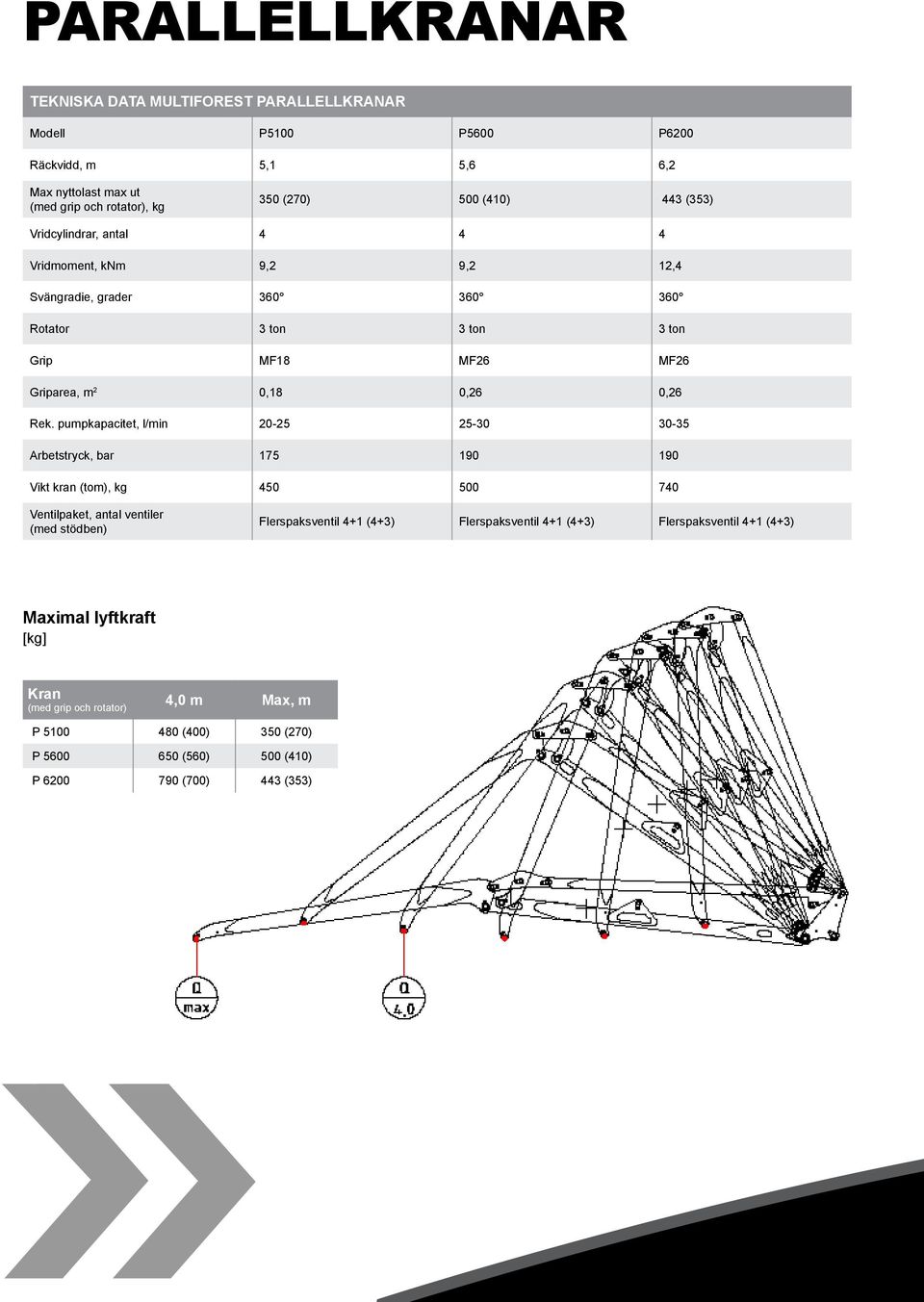

14 PARALLELLKRANAR tekniska data MULTIFOREST PARALLELLKRANAR Modell P5100 P5600 P6200 Räckvidd, m 5,1 5,6 6,2 Max nyttolast max ut (med grip och rotator), kg 350 (270) 500 (410) 443 (353) Vridcylindrar, antal Vridmoment, knm 9,2 9,2 12,4 Svängradie, grader Rotator 3 ton 3 ton 3 ton Grip MF18 MF26 MF26 Griparea, m 2 0,18 0,26 0,26 Rek. pumpkapacitet, l/min Arbetstryck, bar Vikt kran (tom), kg Ventilpaket, antal ventiler (med stödben) Flerspaksventil 4+1 (4+3) Flerspaksventil 4+1 (4+3) Flerspaksventil 4+1 (4+3) Maximal lyftkraft [kg] Kran (med grip och rotator) 4,0 m Max, m P (400) 350 (270) P (560) 500 (410) P (700) 443 (353)

15 Kran A, B, C, P P , P , G, H, I, Vikt, kg Rörelseschema Parallellkran Diagraet visar kranändans* arbetsområde +2,60 3,95 * +3,00 +2,00 * +3,25 4,10 +3,00 +2,00 4,90 * +5,00 +4,00 +3,00 +2,00 +1,00 +1,00 +1,00 0,00 0,00 0,00-1,00-1,00-1,00-2,00-2,00-2,00-3,00-3,00-3,00-4,00 2,20-4,80-5,00 5,00 4,00 3,00 2,00 1,00 0,00 Märkused POS mowi.idw -5,35 2,30 6,00 5,00 4,00 3,00 2,00 1,00 0,00 Märkused -4,00-4,00-5,00-5,00 POS mowi.idw 2,00-6,20-6,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 P5100 P5600 P6200 Märkused POS mowi.idw THE FOREST SOLUTION FOR EVERYDAY USE

16 VIKKRANAR TEKNISKA DATA MULTIFOREST VIKKRANAR Modell V5300 V6300 V6100 V6600 V7400 V8300 Räckvidd, m 5,3 6,3 6,1 6,6 7,4 8,3 Hydrauliskt utskjut, m Nej 1,0 1,3 1,3 2,55 ca 3,0 (dubbelt) Max nyttolast max ut (med grip och rotator), kg 570 (490) 485 (395) 625 (535) 750 (660) 352 (262) 610 (520) Vridcylindrar, antal Vridmoment, knm 6,2 9,2 12,4 12,4 12,4 17,4 Svängradie, grader Rotator 3 ton 3 ton 3 ton 3 ton 3 ton 4,5 ton Grip MF18 MF18 MF26 MF26 MF26 MF30 Griparea, m 2 0,18 0,18 0,26 0,26 0,26 0,30 Rek. pumpkapacitet, l/min Arbetstryck, bar Vikt kran (tom), kg Ventilpaket, antal ventiler (med stödben) Flerspaksventil 4+1 (4+3) Flerspaksventil 4+2 (4+4) Flerspaksventil 4+2 (4+4) Flerspaksventil 4+2 (4+4) Flerspaksventil 4+2 (4+4) Flerspaksventil 4+2 (4+4) Maximal lyftkraft [kg] Kran (med grip och rotator) 2,0 m 3,0 m 4,0 m 5,0 m 6,0 m 7,0 m 8,0 m Max, m V (805) 680 (600) 590 (510) 535 (445) (490) V (887) 733 (643) 599 (509) 565 (475) 485 (395) (395) V (4120) 1030 (940) 830 (740) 780 (690) (535) V (1630) 1260 (1170) 1030 (940) 970 (880) 815 (725) (660) V (635) 732 (642) 710 (620) 555 (465) 415 (325) (262) V (2140) 1510 (1420) 1230 (1140) 970 (880) 835 (745) 725 (635) 640 (550) 610 (520)

17 Kran A, B, C, D, V , V , V V V V E, G, H, I, Vikt, kg Rörelseschema Vikkran Diagraet visar kranändans arbetsområde +5,00 V ,00 +5,00 V ,00 +5,00 V ,00 +4,00 +4,00 +3,00 +3,00 +3,00 +2,00 +2,00 +2,00 +1,00 +1,00 +1,00 0,00 0,00 0,00-1,00-1,00-1,00-2,00-2,00-2,00-3,00-3,00-3,00-1,00 0 1,00 2,00 3,00 4,00 5,00-4,00-5,00-1,00 0 1,00 2,00 3,00 4,00 5,00 6,00-4,00-5,00-1,00 0 1,00 2,00 3,00 4,00 5,00 6,00 +9,00 V ,00 V7400-8,00 +7,00 V ,00 +6,00 +6,00 +5,00 +5,00 +5,00 +4,00 +4,00 +4,00 +3,00 +3,00 +3,00 +2,00 +2,00 +2,00 +1,00 +1,00 +1,00 0,00 0,00 0,00-1,00-1,00-1,00-2,00-2,00-2,00-3,00-3,00-3,00-4,00-4,00 0 1,00 2,00 3,00 4,00 5,00 6,00 7,00 8,00 9,00-5,00-1,00 0 1,00 2,00 3,00 4,00 5,00 6,00 7,00-5,00-1,00 0 1,00 2,00 3,00 4,00 5,00 6,00 7,00 8,00 THE FOREST SOLUTION FOR EVERYDAY USE

18 Multiforest har ett brett tillbehörsprogram. Kontakta oss för ytterligare information och anpassning efter dina önskemål! Standard ventilpaket Flerspaksventil med vikt ca 20 kg. Radiostyrning kran Styrenheten kan fås med styrning via s.k. paddlar eller styrspakar (joystick). Bilden visar radiostyrning med joystick. 2-spaks lättvikspaket El on/off reglaget består av två huvudsakliga delar. Den del av reglaget som styrs av el-funktioner sitter monterade på kranen alt. vagnen. Den andra delen är ett 4-funktionsreglage med elknappar som lyfts in i förarhytten. De funktioner som styrs av El-on/off är stödben och grip samt i förekoande fall även utskjut. Vikt 9,5 kg. EHC elservo Multiforest elproportionalstyrda ventiler innebär att hydraulpaketet sitter på vagnen. Kranfunktionen styrs proportionellt och övriga funktioner (utskjut, grip, stödben) med knappar. PCL lågtrycksservo Multiforest lågtrycksservo innebär reglering via ett internt oljetryck. Ventilpaketet sitter ute på vagnen alt. kranen. Belysningsramp, infällbar Belysningsramp finns att fabriksbeställa som tillbehör. Rampen går att fälla ihop, vilket skyddar lampor i besvärlig terräng eller när vagnen ej används. Belysningsramp, påhängbar Avtagsbar belysningsramp finns som tillbehör.

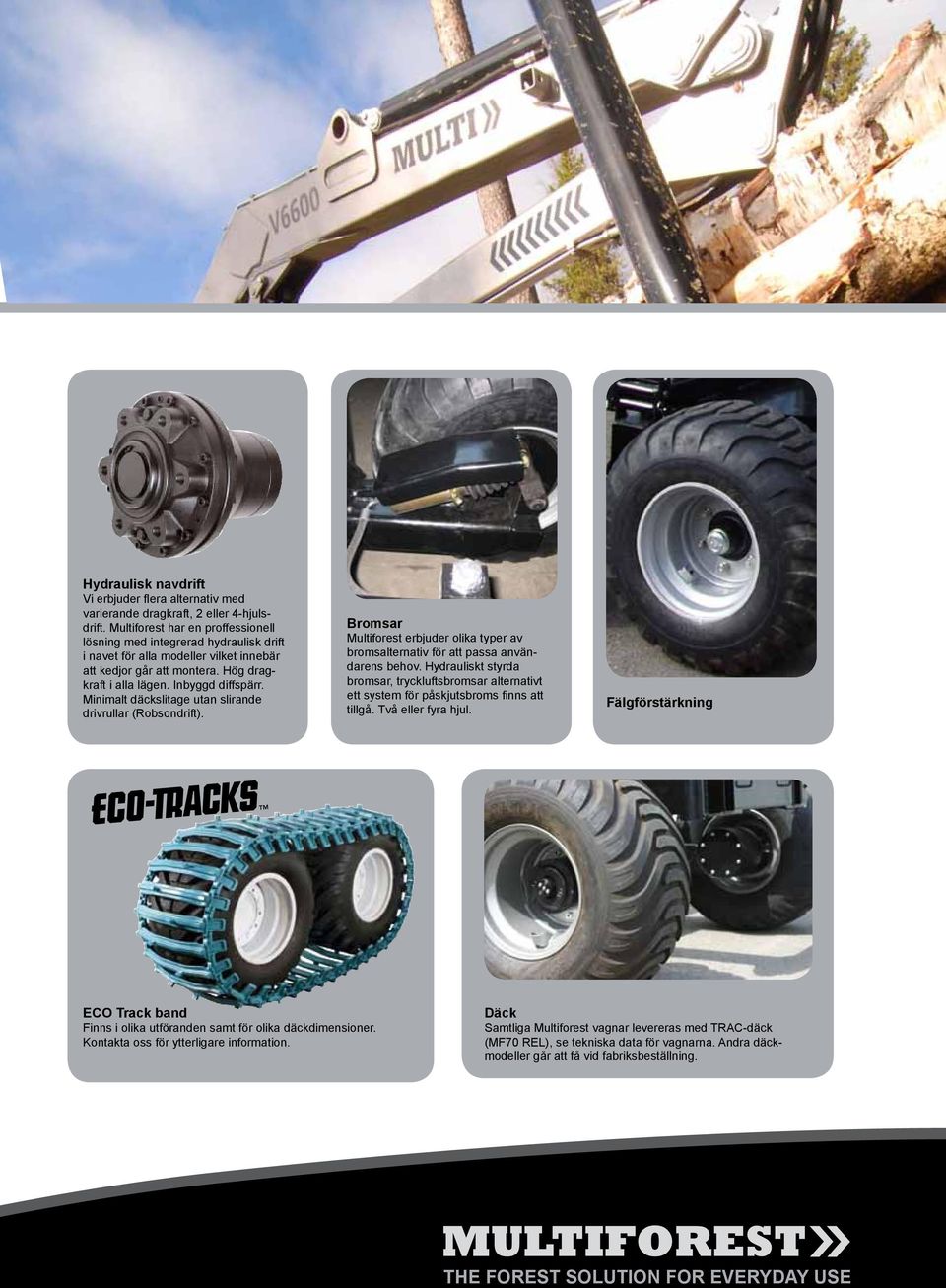

19 Hydraulisk navdrift Vi erbjuder flera alternativ med varierande dragkraft, 2 eller 4-hjulsdrift. Multiforest har en proffessionell lösning med integrerad hydraulisk drift i navet för alla modeller vilket innebär att kedjor går att montera. Hög dragkraft i alla lägen. Inbyggd diffspärr. Minimalt däckslitage utan slirande drivrullar (Robsondrift). Bromsar Multiforest erbjuder olika typer av bromsalternativ för att passa användarens behov. Hydrauliskt styrda bromsar, tryckluftsbromsar alternativt ett system för påskjutsbroms finns att tillgå. Två eller fyra hjul. Fälgförstärkning ECO Track band Finns i olika utföranden samt för olika däckdimensioner. Kontakta oss för ytterligare information. Däck Samtliga Multiforest vagnar levereras med TRAC-däck (MF70 REL), se tekniska data för vagnarna. Andra däckmodeller går att få vid fabriksbeställning. THE FOREST SOLUTION FOR EVERYDAY USE

20 Egen hydraulik Egen hydraulik med hydraulpump och oljetank, 540 eller 1000 rpm, 90 l/min, med eller utan väljarventil för hydraulisk drift. För montering på traktorns kraftuttag alternativt montering mot kraftaxel. Gripar Multiforest erbjuder flera typer av gripar, samtliga i HARDOX : MF18 - tapp Ø49, max öppning 95 cm, vikt 66 kg. MF26 - tapp Ø49, max öppning 125 cm, vikt 71 kg. MF30 - tapp alt. monteringsplatta, tapp Ø49/Ø59, max öppning 145 cm, vikt 115 kg. Insatsskopor Insatsskopor är ett smidigt och kostnadseffektivt sätt att komplettera gripen för lastning av grus, dikesrensning. Insatskoporna appliceras på kranens befintliga grip. Brytblock Öppningsbart brytblock för montering på kranarm. Underlättar vid vinchning. Rotatorer Multiforest har rotatorer specialanpassade mot griparna i olika storlekar och infästningar. Hydraulisk vinsch För ökad säkerhet och stabilitet sitter vinschen monterad under kranen för att öka vagnens stabilitet och kranens lyftkraft. För ökad dragvinkel kan ett brytblock monteras uppe på kranen. Vinschens dragkraft är hela 1700 vid 40 m vajer på truan. Max vajerlängd 60 m. Radiostyrning är standard. Dragkraft 1700 kg. Kran- och svängdämpare Skonar kranens ingående komponenter, gör lastning och lossning smidigare och medför ett mjukare rörelseschema. Länkar Vi har ett brett utbud av bromsade eller obromsade länkar.

21 Multiforest energigrip Professionell energigrip för sly, energived och gallringsvirke. Finns modell med eller utan accumulerande gripsystem. Max kapdiameter 200, vikt 180 kg, arbetstryck bar, rek. flöde l/min. Gripens klämkraft 11 kn. Multiclip klipp- och kvistningsaggregat Utrusta din kran med ett klipp- och kvistningsaggregat. Max klippdiameter 220, vikt 140 kg, max arbetstryck 210 bar. JAKE-ram Finns till de flesta traktormodeller för raontering av kran. Hydrauliska stödben Teleskopiska hydrauliska stödben är standard på MF70-MF90, tillval på övriga modeller. 3-punktsstativ med hydrauliska stödben För montering av kran direkt på traktorns trepunkt. Finns med lavett eller teleskopiska ben. Anpassning mot de vanligaste flistuggarna på marknaden är möjlig. Ståplattform Styr vagnen genom att fästa styr-enheten (fäste ingår) på kranen. THE FOREST SOLUTION FOR EVERYDAY USE

22 MF80 MF120 Extra banke Utrusta din skogsvagn med extra banke, två stöttor ingår. Extra banke underlättar vid skotningsarbetet på flera sätt. Uppge vagnsstorlek vid beställning. Ramförlängning Förläng ramen ytterligare. Två stöttor ingår. Underlättar vid skotning av extra långt tier eller fallande längder på tex. massaved. Uppge vagnsstorlek vid beställning. Delningsstötta Bultas mot ram. Verktygslåda Finns för höger och vänster sida på vagnen. Hög dragbom Med i höjd justerbar fast dragögla. Motorsågsfäste Passar de flesta motorsågar. Multiforest har ett brett tillbehörsprogram. Kontakta oss för ytterligare information och anpassning efter dina önskemål!

23 THE FOREST SOLUTION FOR EVERYDAY USE THE FOREST SOLUTION FOR EVERYDAY USE

24 THE FOREST SOLUTION FOR EVERYDAY USE Företagsvägen Vännäsby SWEDEN Tel: +46 (0) Fax +46 (0) info@trejon.se Trejon Eventuella förändringar kan ske i fakta, sortiment och utförande i denna broschyr. Vagnarna på bilderna kan vara extrautrustade.
