1 7 Handhållen läskamera Bruksanvisning Version 1.2

2 INNEHÅLL 1. INLEDNING SÄKERHET OCH UNDERHÅLL LÄR KÄNNA DIN SNOW 7 HD PLUS Tillbehör Allmän beskrivning Ladda batteriet På/Av-lampan GRUNDLÄGGANDE FUNKTIONER Ström på/av Standby-läge Funktion för närbild/avstånd Zoomning Välja färgläge Läslinje Frysfunktion Spara frusen bild... 18

3 4.9. Spara frusen bild Visa/Radera sparade bilder Föra över bilder Anslutning till TV eller skärm SYSTEMINSTÄLLNINGAR FÖR SNOW 7 HD PLUS Öppna/Stänga menyn för systeminställningar LED-lampa på/av Knappljud av/på Bildhastighet Ljusstyrka Demoläge Minnesfunktion Fabriksåterställning AVANCERAD FUNKTION (TALSYNTES) Aktivera/Avaktivera talsyntesfunktion Öppna/Stänga menyn för talsyntesinställningar Språk... 42

4 Rösthastighet Röst Volym Zoomning i talsyntesfunktionen Komma igång Zoomning i textläge Textfärg Knappmenyn Hitta och läsa sparade dokument Radera sparade dokument Överföra dokument Minnesfunktion (talsyntes) FELSÖKNING TEKNISK SPECIFIKATION... 64

5 1. Inledning Om Snow 7 HD Plus Grattis till din nya Snow 7 HD Plus, en läskamera att titta, förstora, och lyssna med (valbart). Läs bruksanvisningen noggrant före användning. Bruksanvisningen hjälper dig att förstå funktionerna hos Snow 7 HD Plus bättre och gör att du får mer ut av din nya läskamera. VIKTIG INFORMATION: Snow 7 HD Plus finns i TVÅ versioner: en version UTAN talsyntes och en version MED talsyntes. På versionen MED talsyntesfunktion finner du ikonen på förpackningens övre högre hörn. 1

6 Om bruksanvisningen Vårt mål är att hela tiden förbättra våra produkter och deras prestanda. Det kan därmed vara så att den här bruksanvisningen inte är den senaste tillgängliga versionen. Du kan fortfarande ladda ner den senaste bruksanvisningen under Support på Om du fortfarande har frågor efter att du läst bruksanvisningen, kontakta återförsäljaren för hjälp. 2

7 2. Säkerhet och underhåll För att hålla din Snow 7 HD Plus i optimalt skick är det viktigt att du läser följande säkerhetsregler noggrant: För att undvika brandrisk, låt inte Snow 7 HD Plus utsättas för stark hetta eller direkt solljus. För att undvika risk för elektrisk skada ska produkten hållas på avstånd från vätskor och kemikalier. För att undvika elchocker får produkten ej tas isär. Service ska utföras av behörig reparatör. Koppla alltid ur Snow 7 HD Plus före rengöring. Rengör utsidan med rengöringsduk eller mjuk, fuktig disktrasa. Använd inte rengöringsmedel eller sträva material, då dessa kan skada läskameran. Obs: Om skärmskydd används kan det påverka pekskärmens funktion. 3

8 3. Lär känna din Snow 7 HD Plus 3.1. Tillbehör Följande tillbehör medföljer i förpackningen: Bruksanvisning Strömadapter USB-kabel HDMI-kabel Fodral Rengöringsduk Om något tillbehör saknas i förpackningen, kontakta återförsäljare. 4

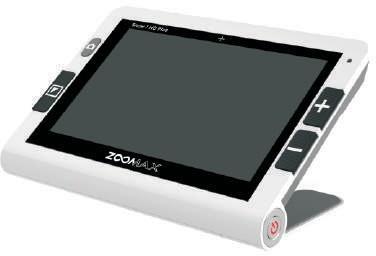

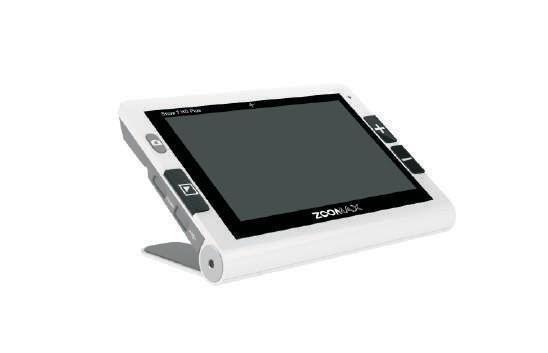

9 3.2. Allmän beskrivning Frysknapp 7-tums pekskärm På/Av-lampa Lägesknapp Zooma in-knapp Zooma ut-knapp Stöd På/Av-knapp 5

10 HDMI-port Port för hörlurar Knapp för att växla mellan närbildsläge/avståndsläge USB-port HD-kamera Strömingång LED-lampa 6

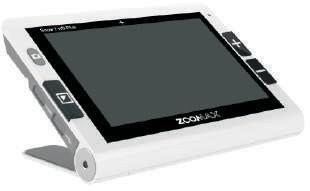

11 3.3. Ladda batteriet På/Av-lampa Strömingång Batteriet MÅSTE vara fulladdat innan du använder Snow 7 HD Plus för FÖRSTA gången. Du laddar batteriet genom att ansluta medföljande strömadapter till ett eluttag och koppla den till produkten. Observera att på/av-lampan lyser RÖTT när produkten laddas. 7

12 När batteriet är fulladdat blir på/av-lampan GRÖN. När batteriet är tomt tar en fulladdning cirka 3,5 timmar. Snow 7 HD Plus går att använda i cirka 3,5 timmar i sträck. När batterinivån är låg visas ikonen för lågt batteri längst ner i vänstra hörnet. Anslut strömadaptern och koppla in den för att ladda upp batteriet. OBS: 1. När batterinivån är låg visas ikonen för lågt batteri längst ner i vänstra hörnet på skärmen. Snow 7 HD Plus kan då användas i cirka 10 minuter före automatisk avstängning. 2. För att underhålla och förlänga batteriets livslängd, se till att endast ladda produkten när ikonen för låg batterinivå visas på skärmen. Se till att batteriet laddas upp och laddas ur helt och hållet varje gång. 8

13 3.4. På/Av-lampan RÖTT: Batteriet laddas men är inte är fulladdat - med strömadaptern inkopplad (oavsett om enheten är på eller av eller i standby-läge) GRÖNT: Batteriet laddas inte - strömadaptern är inte inkopplad (när enheten är på eller i standby-läge). Batteriet är fulladdat och enheten är kopplad till strömkälla (oavsett om enheten är på eller i standby-läge) LAMPAN SLÄCKT: Strömadaptern är inte inkopplad (med enheten avstängd) 9

14 4. Grundläggande funktioner VIKTIG INFORMATION: Samtliga funktioner som beskrivs i det här kapitlet gäller endast när talsyntes inte aktiverats. De grundläggande funktionerna finns dock för version både med och utan talsyntes Ström på/av Håll nere på/av-knappen i 2 sekunder tills på/av-lampan blir GRÖN. Släpp upp av/på-knappen igen. Namnet Snow 7 HD Plus syns på skärmen i ett par sekunder, och sedan visas ZOOMAX logo på skärmen. Detta går över, efter några sekunder, till kamerabilden i realtid. Lägg märke till att Snow 7 HD Plus körs med ANDROID-system. Det tar därför lite längre tid att starta enheten. Om du inte vill stänga av enheten så ofta kan du använda STANDBY-LÄGE (se sidan 11 i inledningen till standby-läge.) Stäng av Snow 7 HD Plus genom att hålla nere på/av-knappen i 2 sekunder (Obs: du kan se att på/av-lampan slocknar) 10

15 4.2. Standby-läge På/Av-lampa På/Av-knapp Du kan spara batteri genom att trycka snabbt på på/av-knappen för att gå in i standby-läge. Oavsett vad situationen är går Snow 7 HD Plus in i Standby-läge automatiskt efter 3 minuters inaktivitet. Avsluta standby-läge: tryck snabbt på på/av-knappen igen för att gå tillbaka. OBS: För att standby-läge ska kunna användas måste enheten vara påslagen. 11

16 4.3. Funktion för närbild/avstånd Knapp för att växla mellan närbildsläge/avståndsläge Avståndsläge Närbildsläge Använd knappen för närbildsläge/avståndsläge för att byta mellan närbildsläge och avståndsläge. För knappen till höger för närbildsläge. För knappen till vänster för avståndsläge. Vänd Snow 7 HD Plus UPP OCH NER för bekvämare användning i avståndsläge. OBS: När du byter från närbild till avståndsläge är färgläget helfärg som standard. Du kan byta färgläge genom att trycka på lägesknappen vid behov. 12

17 OBS: När du byter från avståndsläge till närbild går färgläget tillbaka till helfärg Zoomning Zooma in-knapp Zooma ut-knapp Tryck på + -knappen för att zooma in och på - -knappen för att zooma ut. När du fäller ut lässtödet och håller läsmaterialet platt på bordet är förstoringen mellan 2,5X och 19X. Om enheten kopplas till TV eller skärm ökas förstoringen (se sida 27). 13

18 4.5. Välja färgläge Lägesknapp Normalläge Tryck ner lägesknappen i normalläge för att välja mellan 10 färglägen med hög kontrast plus helfärgsläge. Standardläget är helfärgsläge. Följande färgvisningsalternativ finns för Snow 7 HD Plus: 14

19 - Helfärg - Vit text på svart bakgrund - Svart text på vit bakgrund - Vit text på blå bakgrund - Blå text på vit bakgrund - Gul text på svart bakgrund - Svart text på gul bakgrund - Blå text på gul bakgrund - Gul text på blå bakgrund - Grön text på svart bakgrund - Svart text på grön bakgrund 15

20 Favoritfärgsläge I kontrastfärgsläge, håll nere lägesknappen i två sekunder tills du hör ETT PIP för att komma till favoritfärgsläge. I det här läget finns endast 3 färglägen: helfärg, den favoritfärg du väljer och dess motsats (till exempel vitt på blått & blått på vitt). För att avsluta favoritfärgsläge, håll nere lägesknappen i 2 sekunder tills du hör TVÅ pip. OBS: Om du försöker starta favoritfärgsläge kommer pipljudet alltid vara PÅ, oavsett om systemljud är av eller på (för knappljud på/av se sidan 32) 16

21 4.6. Läslinje Det finns två alternativ för läslinje: Horisontell läslinje och vertikal läslinje. I realtidsvisning, tryck snabbt på + och - samtidigt för att aktivera horisontell läslinje. Tryck snabbt på + och - samtidigt igen för att aktivera vertikal läslinje. Tryck snabbt på + och - samtidigt igen för att gå tillbaka. Skärmen saknar nu läslinje. OBS: Läslinjens position är fast och kan inte justeras. 17

22 4.7. Frysfunktion Autofokus/Pekfokus Kamerans standardinställning är autofokus. Du kan även peka på skärmen för att fokusera på den detalj du vill titta på. Efter att du bytt mellan lägen (till exempel mellan närbild och avstånd), peka på skärmen för att fokusera. Frysa bild Placera Snow 7 HD Plus över materialet som du tittar på. Tryck snabbt på frysknappen för att frysa en realtidsbild Spara frusen bild För Snow 7 HD Plus närmare ögonen för att titta på bilden. Du kan zooma in och ut på bilden och du kan även byta färgläge. När du har zoomat in på bilden flyttar du visningsfönstret i bilden genom att dra med fingret över skärmen. Tryck på frysknappen för att återgå till visning i realtid. 18

23 4.9. Spara frusen bild Tryck på frysknappen för att frysa bilden. Håll nere lägesknappen och zooma in-knappen samtidigt i 2 sekunder tills en förbockad ikon syns på skärmen, vilket betyder att bilden sparats. Snow 7 HD Plus har utrymme för upp till 1000 bilder. OBS: Om du försöker spara en bild när minnet är fullt, visas meddelandet Memory full på skärmen. Du måste först radera en eller flera bilder från minnet Visa/Radera sparade bilder Visa sparade bilder I realtidsvisning, håll nere lägesknappen och zooma ut-knappen samtidigt i 2 sekunder, så visas fotoalbum (4 sparade bilder i taget). De sparade bilderna visas i omvänd ordning och nummermarkeras. Bläddra i fotoalbumet genom att dra fingret över pekskärmen. Tryck på bilden för att välja den. 19

24 För att visa föregående eller nästa bild zoomar du ut bilden så mycket det går och bläddrar till vänster eller höger med fingret. Tryck på lägesknappen för att byta färgläge. Tryck på + -knappen eller - -knappen för att zooma in eller zooma ut på bilden. När du har zoomat in på bilden flyttar du visningsfönstret i bilden genom att dra med fingret över skärmen. Tryck på frysknappen för att komma tillbaka till fotoalbumet. Tryck på frysknappen igen för att återgå till realtidsvisning. Radera sparade bilder När en sparad bild visas, håll nere lägesknappen och - -knappen samtidigt i 2 sekunder, så syns en papperskorgsikon vilket betyder att bilden har raderats. Sedan visas nästa bild. Om du raderar den enda återstående bilden visar skärmen meddelandet No photo! och återgår till realtidsvisning. 20

25 4.11. Föra över bilder Bilder som sparats på Snow 7 HD Plus kan föras över till dator med hjälp av medföljande USB-kabel (ingår). Bilder på datorn kan också föras över från datorn till Snow 7 HD Plus. Gör så här: 1. Se till att både Snow 7 HD Plus och datorn är påslagna. 2. Koppla läskameran till datorn med USB-kabeln (ingår). 3. Sätt ena änden av USB-kabeln i USB-porten på Snow 7 HD Plus och den andra änden i USB-porten på datorn. USB-port USB-port USB-kabel 21

26 OBS: Snow 7 HD Plus kan för närvarande endast kopplas till Windows. Stöd för Mac är under utveckling. Om du behöver koppla läskameran till en Mac, kontakta din Zoomax-återförsäljare eller Zoomax huvudkontor för senaste nytt. 2. När du anslutit till dator, Blir på/av-lampan röd, vilket anger att enheten anslutits. Visas hela tiden batteriikonen i skärmens nedre vänstra hörn. Snow 7 HD Plus visas som extern enhet på datorn. Dubbelklicka på hårddisken som heter Snow 7 HD Plus för att komma in på disken. 22

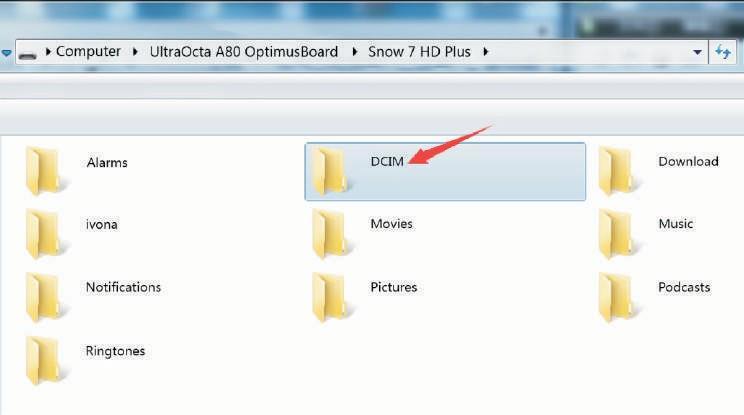

27 3. För att föra över bilder: När du öppnar disken Snow 7 HD Plus finns ett flertal mappar (se figur nedan), till exempel Alarms, Movies och Music. Dessa mappar är till för senare användning och kan hoppas över direkt. Gå in på mappen DCIM så ser du mapparna P1 och P2 (för enheter med talsyntesfunktion). 23

28 OBS: Samtliga bilder från grundläggande funktioner sparas i mappen P1. Samtliga bilder från talsyntesfunktionen sparas i mappen P2. 24

29 Välj först rätt mapp och välj sedan de bilder som du vill föra över. Du kan antingen kopiera eller klippa ut bilderna och föra över dem från läskameran till datorn eller från datorn till läskameran. OBS: Bilder som finns sparade i mappen P1 kan endast visas med de grundläggande funktionerna (ej talsyntes). Mappen P2 finns endast på enheter med talsyntesfunktion. Mappen används endast för att spara dokument från talsyntesfunktionen. OBS: Alla bilder som förs över från P1 eller P2 är i JPG-format. Byt inte namn på mapparna P1 eller P2, eller radera någon av mapparna. Om du gör det kan enheten inte hitta de bilder som förts över från datorn eller de bilder som sparats tidigare. 25

30 När du fört över bilderna kopplar du ur Snow 7 HD Plus från datorn genom att dra ut USB-kabeln. Se till att bilderna som du behöver verkligen sparats innan du drar ut kabeln. OBS: Om minnet på Snow 7 HD Plus är fullt kan bilder från datorn inte föras över till läskameran. Se till att det finns tillräckligt förvaringsutrymme. För att koppla från enheten och skydda dina filer på ett säkert sätt ska alltid operativsystemets rutiner följas när USB-kabeln kopplas från. 26

31 4.12. Anslutning till TV eller skärm Du kan ansluta enheten till en TV eller datorskärm för att visa läsmaterial på en större skärm. 1. Se till att TV:n eller skärmen är påslagen. 2. Anslut läskameran till TV:n eller skärmen med HDMI-kabeln (ingår). 3. Anslut ena änden av HDMI-kabeln till HDMI-porten på din Snow 7 HD Plus och den andra änden till en ledig HDMI-port på TV:n eller skärmen. HDMI-port HDMI-port HDMI-kabel 27

32 När anslutningen är gjord stängs skärmen på Snow 7 HD Plus av automatiskt och går in i HDMI-läge. Kamerans material visas istället på datorskärmen eller TV:n. OBS: Snow 7 HD Plus kan även anslutas till TV eller skärm som saknar HDMI-portar. Kontakta din återförsäljare för mer information om adaptrar för att koppla Snow 7 HD Plus till TV och datorskärm utan HDMI-port. 28

33 5. Systeminställningar för Snow 7 HD Plus OBS: Samtliga följande systeminställningar gäller både grundläggande funktioner och avancerade funktioner (talsyntes) Öppna/Stänga menyn för systeminställningar Öppna inställningar 1. Tryck snabbt på frysknappen och + -knappen samtidigt för att öppna menyn för systeminställningar enligt figur på sidan Tryck på + -knappen eller - -knappen för att bläddra mellan de fyra ikonerna. 29

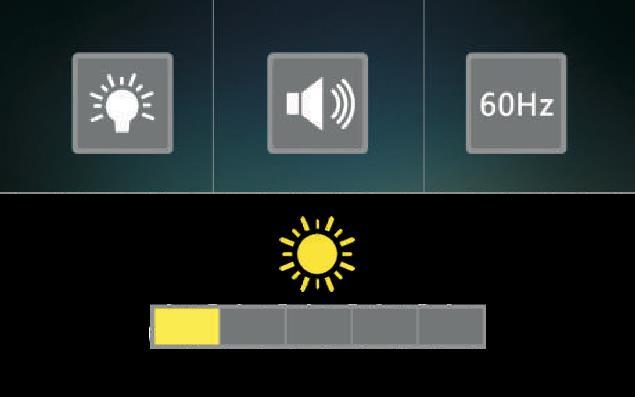

34 Knappljud LED-lampa Bildhastighet Ljusstyrka Stänga inställningar Tryck snabbt på frysknappen för att återgå till realtidsvisning. Om du inte gör något under 5 sekunder återgår enheten till realtidsvisning automatiskt. 30

35 LED-lampa på/av 1. Tryck + -knappen eller - -knappen för att gå till ikonen LED-lampa, tryck lägesknappen för att öppna inställningar för LED-lampa enligt nedan. 2. Tryck + -knappen eller - -knappen för att välja alternativ för LED-lampa. Standardinställningen är att LED-lamporna är PÅ i närbildsläge och AV i avståndsläge. 3. Tryck på lägesknappen för att bekräfta inställningarna och återgå till föregående meny, eller tryck på frysknappen för att gå direkt tillbaka till föregående meny. Om du inte gör något i inställningarna under 5 sekunder återgår enheten till realtidsvisning automatiskt. 31

36 TIPS: I närbildsläge rekommenderar vi att båda lamporna är PÅ. I avståndsläge är båda LED-lamporna AV som standard. Du kan tända dem vid behov. I text-till-tal-funktionen rekommenderar vi att båda lamporna är PÅ för matt papper och AV för blankt papper. I handskriftsläge med kameran höjd kan du ha lamporna på eller av i enlighet med omgivningen och dina preferenser för handskrift. Om du är vänsterhänt kan du stänga av vänster LED-lampa för att undvika skuggan. Om du är högerhänt kan du stänga av höger LED-lampa för att undvika skuggan Knappljud av/på 1. Tryck på + -knappen eller - -knappen för att välja ikonen för knappljud, tryck sedan lägesknappen för att slå PÅ eller AV knappljud. I standardinställningen är ljudet PÅ. Knappljudets volym är förinställd och kan inte justeras. 32

37 2. Tryck på frysknappen för att återgå till realtidsvisning. Om du inte gör något i inställningarna under 5 sekunder återgår enheten till realtidsvisning automatiskt Bildhastighet 1. Tryck på + -knappen eller - -knappen för att välja ikonen för bildhastighet, tryck sedan lägesknappen för att välja 50 Hz/60 Hz. Standardinställningen är 60 Hz. 2. När du valt inställning, tryck på frysknappen för att återgå till realtidsvisning. Om du inte gör något i inställningarna under 5 sekunder återgår enheten till realtidsvisning automatiskt Ljusstyrka 1. Tryck på + -knappen eller - -knappen och välj ikonen för ljusstyrka (se figur 1, sida 34), och tryck på lägesknappen för att bekräfta så blir bakgrunden vit (se figur 2, sida 34), vilket betyder att justering av ljusstyrka startats. 33

38 Figur 1 Figur 2 2. Tryck på zooma in-knappen eller zooma ut-knappen för att höja eller sänka ljusstyrkan. 3. Det finns totalt 5 ljusnivåer: 5,4,3,2,1. Standardinställningen är nivå När du valt inställning, tryck på frysknappen för att återgå till realtidsvisning. Om du inte gör något i inställningarna under 5 sekunder återgår enheten till realtidsvisning automatiskt. 34

39 5.2. Demoläge Aktivera demoläge I realtidsvisning för grundläggande funktion eller avancerad funktion (talsyntes), håll nere frysknappen först och tryck sedan snabbt på lägesknappen, så startas demoläget genom att en vit rektangelikon visas längst ner i högra hörnet på skärmen efter att det hörs ett pip. Läskameran förblir påslagen, så att du kan fortsätta läsa under en längre tid. Avsluta demoläge Håll ner frysknappen först och tryck sedan snabbt på lägesknappen. Snow 7 HD Plus avslutar demoläget när rektangelikonen försvinner med ett pipljud Minnesfunktion Dessa inställningar sparas automatiskt när enheten stängs av för att underlätta nästa gång: förstoring, knappljud på/av, färgläge och favoritfärgsläge, bildhastighet, ljusstyrka och demoläge. 35

40 5.4. Fabriksåterställning Håll nere + och - i 5 sekunder så visas meddelandet Shutting down på skärmen. Släpp då upp knapparna så stängs enheten av efter ett par sekunder. Samtliga inställningar återställs till fabriksinställningen när enheten startas nästa gång. 36

41 6. Avancerad funktion (talsyntes) Om din enhet har talsyntesfunktion, följ instruktionerna nedan för att använda den funktionen. OBS: Den tryckta ikonen i övre högra hörnet på förpackningen visar att produkten på insidan har talsyntesfunktion. Om du köpt en produkt utan talsyntesfunktion och vill ha den funktionen senare, kan du kontakta återförsäljaren för versionsuppdatering. Notera att separat avgift då tillkommer för den funktionen. 37

42 6.1. Aktivera/Avaktivera talsyntesfunktion Aktivera talsyntesfunktionen I realtidsvisning (inte frusen bild eller sparad bild), håll ner frysknappen i 3 sekunder för att aktivera talsyntesfunktionen, tills du ser ikonen på skärmen enligt nedan. 38

43 Avaktivera talsyntesfunktionen För att gå ur talsyntesfunktionen i realtidsvisning, håll nere frysknappen i 3 sekunder för att gå tillbaka. För att gå ur talsyntesfunktionen medan uppläsning pågår, tryck snabbt på frysknappen för att stänga textsidan, och håll sedan nere frysknappen i 3 sekunder för att gå tillbaka. OBS: Om du håller nere frysknappen medan uppläsning pågår kan kameran ta en bild av textmaterialet under kameran och gå till talsyntesprocessen. 39

44 6.2. Öppna/Stänga menyn för talsyntesinställningar Innan du börjar använda talsyntesfunktionen, öppna inställningarna och ange språk, rösthastighet, röst och volym först. Välj samma språk som det dokument du vill läsa är skrivet på. Annars fungerar inte funktionen ordentligt, och då kan resultatet bli förvanskad text eller Not found. OBS: Om du vill byta inställning medan du läser, tryck snabbt på frysknappen för att gå tillbaka, och öppna sedan menyn för inställningar. Öppna menyn för talsyntesinställningar 1. Håll nere lägesknappen i 3 sekunder för att öppna menyn för talinställningar enligt figuren på sida Tryck på + -knappen eller - -knappen för att bläddra mellan de fyra funktionerna. 40

45 Språk Rösthastighet Röst Volym Stänga inställningar På inställningssidan (klass 1), tryck snabbt på frysknappen för att gå tillbaka. På inställningssidan (klass 2, presenteras nedan), tryck snabbt på frysknappen för att återgå till inställningssidan (klass 1), och tryck sedan snabbt på frysknappen för att avsluta. 41

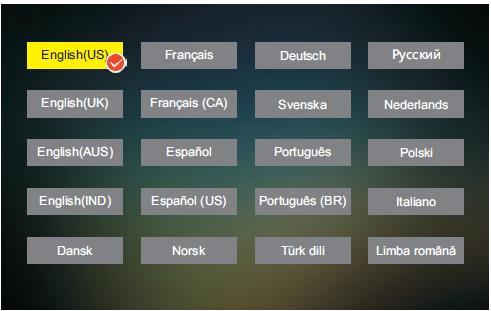

46 Språk 1. I inställningsmenyn (klass 1), tryck + -knappen eller - -knappen och välj Språk, tryck lägesknappen för att komma till sidan för språkinställningar (klass 2) som följer. Standardspråk är engelska (US). OBS: För närvarande finns 20 språk. Se figur ovan. Fler språk är på väg. Kontakta din återförsäljare för mer information. 42

47 2. Tryck + -knappen eller - -knappen för att välja ditt språk, och tryck sedan på lägesknappen för att bekräfta. Du kommer då tillbaka till inställningarna (klass 1). Tryck snabbt på frysknappen för att stänga inställningarna Rösthastighet 1. I inställningsmenyn (klass 1), tryck + -knappen eller - -knappen och välj Rösthastighet, tryck lägesknappen för att komma till sidan för rösthastighetens inställningar (klass 2) som följer. Standardhastighet är medium. 2. Tryck + -knappen eller - -knappen för att välja hastighet, och tryck sedan på lägesknappen för att bekräfta. Du kommer då automatiskt tillbaka till inställningarna (klass 1). Tryck snabbt på frysknappen för att stänga inställningarna. 43

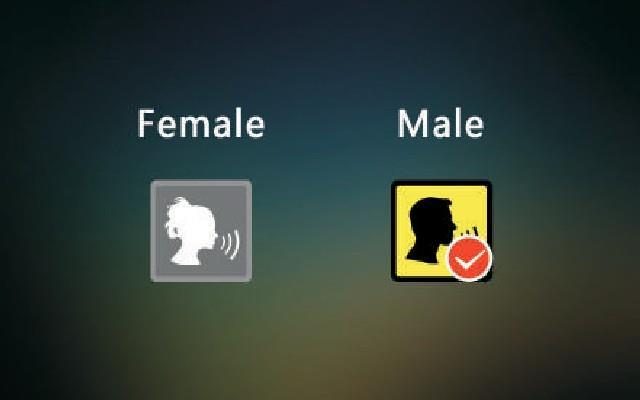

48 Röst 1. I inställningsmenyn (klass 1), tryck + -knappen eller - -knappen och välj Röst, tryck lägesknappen för att komma till sidan för inställningar (klass 2) av röst (kvinna eller man) som följer. Standardröst är Kvinna. OBS: Följande språk finns endast med rösten KVINNA: English (IND) /Français (CA) / Norsk / Limba română / Türk dili / Svenska 2. Tryck + -knapp eller - -knapp för att välja röst, tryck lägesknapp för att bekräfta och gå tillbaka till menyn för inställningar (klass 1). Tryck snabbt på frysknappen för att stänga. 44

49 Volym 1. I inställningsmenyn (klass 1), tryck + -knappen eller - -knappen och välj Volym, tryck lägesknappen för att komma till sidan för volyminställningar (klass 2) som följer. Standardvolym är medium. 2. Tryck på + -knappen eller - -knappen för att höja eller sänka volymen, och tryck lägesknappen eller frysknappen för att bekräfta och gå tillbaka till menyn för inställningar (klass 1). Tryck snabbt på frysknappen för att stänga menyn. 45

50 OBS: Oavsett om knappljudet är PÅ eller AV, kommer det ljud som anger volymen alltid vara på. Detta ljud blir starkare när du trycker + -knappen och svagare när du trycker - -knappen. Ställ in volymen genom att jämföra med detta ljud. OBS: Show 7 HD Plus har inbyggd högtalare. Du kan koppla in extern högtalare för att få högre ljud. Om du vill lyssna på allmän plats eller tyst plats, kan du även använda hörlurar. Observera porten för hörlurar enligt figur nedan. 46

51 6.3. Zoomning i talsyntesfunktionen OBS: När du startar talsyntesfunktionen är standardförstoringen den lägsta, dvs. 1,7X. Innan du skannar dokumentet kan du förstora det efter behov. Förstoring finns från 1,7X - 8X. Zooma in-knapp Zooma ut-knapp Tryck på + -knappen för att zooma in och på - -knappen för att zooma ut. Om du lyfter läskameran från det du läser gör det att förstoringen minskas. OBS: Innan du skannar dokumentet kan dokumentet endast zoomas. Du kan inte ändra färgläge. 47

52 6.4. Komma igång Frysknapp 1. Se till att du har aktiverat talsyntesfunktionen (se sidan 40 för hur talsyntesfunktionen aktiveras). Ikonen för tal syns på skärmen och visas alltid i det nedre vänstra hörnet när funktionen har aktiverats. 2. Placera dokumentet platt under Snow 7 HD Plus. 3. Tryck på skärmen för att fokusera. 4. Tryck snabbt på frysknappen för att skanna dokumentet efter 3 sekunders nedräkning, se figurer på sidan

53 Zoomax, established in 2011, is a developer and manufacture of technology dedicated eating ind to creating independence ision for impair people with vision impairments offering visionprod a full line of low vision products, including handheld, portable and desktop video magnifier. Zoomax, established in 2011, is a developer and manufacture of technology dedicated eatinginde to creating independence sion for impair people with vision impairments vision offering prod a full line of low vision products, including handheld, portable and desktop video magnifier. Zoomax, established in 2011, is a developer and manufacture of technology eating dedicated ind to creating independence sion impair for people with vision impairments visionprod offering a full line of low vision products, including handheld, portable and desktop video magnifier. 5. Efter 3 sekunders nedräkning börjar enheten ladda in dokumentet enligt figuren nedan. Zoomax, established in 2011, is a developer and manufacture of technology dedicated to creating independence for people with vision impairments offering a full line of low vision products, including handheld, portable and desktop video magnifier. 6. Efter några sekunder konverteras dokumentet till TEXT på skärmen och börjar läsas upp från början. 49

54 OBS: Flytta inte läskameran eller textmaterialet under nedräkningen. Dokumentet som skannas kan då bli suddigt, vilket gör att talsyntesen inte fungerar. Notera att diagram och tabeller inte kan konverteras till precis text. Använd inte den här funktionen för att läsa diagram och tabeller. OBS: När du har skannat dokumentet hörs ett pip före uppläsningen. Uppläsningen börjar efter det pipet. Pipljudet hörs alltid oavsett om knappljud är på eller av. Om du vill lyssna på allmän plats eller tyst plats, bör du använda hörlurar. 50

55 Lyft upp Snow 7 HD Plus till högre höjd för att få med mer av textmaterialet. Den största höjd som enheten kan lyftas till är den höjd där en A4-sida tas upp. OBS: Om textstorleken varierar på samma A4-sida kan det göra att talsyntesen misslyckas. Not found visas då på skärmen. När du lyfter upp kameran för att fota ett dokument: - Se till att belysningen är god. - Håll händerna stilla. För en bättre upplevelse med talsyntesen rekommenderar vi vår svängarm, specialdesignad för Snow 7 HD Plus. Om du är intresserad, kontakta din Zoomax-återförsäljare. 51

56 6.5. Zoomning i textläge Medan du läser kan du trycka på + -knappen eller - -knappen för att ändra textens förstoringsgrad. - Tryck på + -knappen för att öka textens förstoring. - Tryck på - -knappen för att minska textens förstoring. Det finns totalt 7 förstoringsnivåer för text, från lägsta till högsta. Standardförstoringen är den lägsta nivån. 52

57 6.6. Textfärg Tryck på lägesknappen medan du läser för att byta färgkontrastläge. Det finns följande 4 färglägen. - Vit text på svart bakgrund - Svart text på vit bakgrund - Gul text på svart bakgrund - Svart text på gul bakgrund Snow 7 HD Plus Snow 7 HD Plus Snow 7 HD Plus Snow 7 HD Plus Standardinställningen är vit text på svart bakgrund. 53

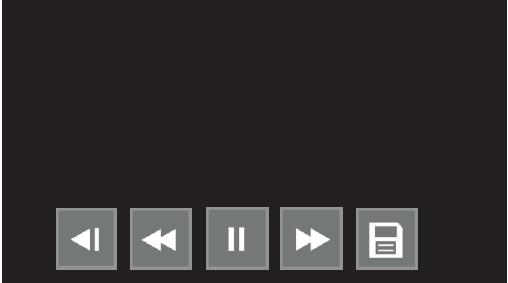

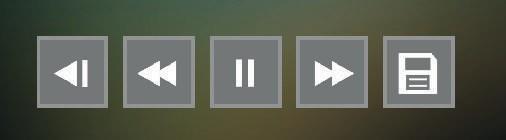

58 6.7. Knappmenyn Tryck var som helst på skärmen medan du läser, så visas knappmenyn längst ner på skärmen. Tryck var som helst på skärmen igen för att dölja knappmenyn. Om du inte gör något inom 3 sekunder döljs knappmenyn automatiskt igen. Läs från början Pausa/Fortsätt Spara Spola tillbaka Spola framåt Knappmenyn för tal på Snow 7 HD Plus visas ovan. Tryck på ikonen för att PAUSA eller FORTSÄTTA uppläsningen, SPOLA TILLBAKA eller framåt, eller SPARA dokumentet i JPG-format. Det sparade dokumentet lagras i mappen P2. 54

59 Snow 7 HD Plus är en ny produkt från ZOOMAX med TALSYNTESFUNKTION (valbar) Pausa/Fortsätt Använd ikonerna Paus eller Fortsätt för att pausa eller fortsätta uppläsningen. När du trycker på den här ikonen pausas uppläsningen och ikonen byts till ikonen fortsätta. Tryck på den ikonen igen för att fortsätta uppläsningen så byts ikonen till pausikonen OBS: Vid uppläsning kan du alltid trycka snabbt på frysknappen för att avbryta läsningen genast. 55

60 Spola tillbaka Vid uppläsning, tryck en gång på ikonen Spola tillbaka för att läsa upp föregående mening. Tryck på ikonen Spola tillbaka flera gånger för att läsa från ett flertal meningar bakåt. Spola framåt Vid uppläsning, tryck en gång på ikonen Spola framåt för att läsa upp nästa mening. Tryck på ikonen Spola framåt flera gånger för att läsa från ett flertal meningar framåt. OBS: Om du inte gör något i 1 sekund efter att du tryckt på ikonerna spola tillbaka eller framåt, fortsätter uppläsningen från den mening som du har valt. Läs från början 56

61 Vid uppläsning, tryck på ikonen Läs från början, så börjar uppläsningen från början. Spara dokument Vid uppläsning, tryck på ikonen Spara för att spara dokumentet. En förbockad ikon visas på skärmen, vilket betyder att dokumentet har sparats. OBS: Om dokumentet redan har sparats visas inte någon förbockad ikon på skärmen om du trycker på Spara -ikonen igen. Spara-ikonen går alltså endast att använda en gång under dokumentläsningen Hitta och läsa sparade dokument För att hitta sparade dokument, håll ner lägesknappen och - -knappen samtidigt i 2 sekunder i realtidsvisning för talsyntesfunktionen, så visas dokumentlistan (4 sparade bilder i taget). De sparade dokumenten visas i omvänd ordning och nummermarkeras. 57

62 OBS: Dokumentet visas på skärmen i bildformat. När uppläsningen börjar konverteras dokumentet till text och visas på skärmen. OBS: Ett pipljud hörs när dokumentlistan visas på skärmen. Pipljudet hörs alltid oavsett om knappljud är på eller av. Om du vill lyssna på allmän plats eller tyst plats, kan du använda hörlurar. Bläddra genom dokumentlistan genom att dra fingret över pekskärmen. Tryck på det dokument som du väljer. För att visa föregående eller nästa dokument zoomar du ut så mycket det går och bläddrar till vänster eller höger med fingret. 58

63 Det finns en play-ikon mitt på dokumentet. Tryck på den ikonen för att börja uppläsningen. För att stänga textsidan vid uppläsning, tryck på frysknappen för att gå tillbaka till dokumentsidan. För att stänga dokumentfunktionen, tryck på frysknappen för att återgå till dokumentlistan. Tryck på frysknappen igen för att återgå till visning i realtid med talsyntesfunktionen. OBS: När uppläsningen börjar förblir textens kontrastfärg och förstoringsgrad densamma som när du sparade. Röst och volym följer dock din senaste inställning. OBS: Det hörs ett pipljud när du trycker på play-ikonen och enheten börjar uppläsningen. Pipljudet hörs alltid oavsett om knappljud är på eller av. Om du vill lyssna på allmän plats eller tyst plats, kan du använda hörlurar. 59

64 6.9. Radera sparade dokument För att radera ett sparat dokument, välj det dokument du vill radera, och håll sedan nere lägesknappen och - -knappen samtidigt i 2 sekunder. En papperskorgsikon visas på skärmen när dokumentet raderats. Nästa dokument visas sedan automatiskt. Lägg märke till att raderade dokument inte går att återställa. Om du raderar det sista återstående dokumentet visar skärmen Tomt! i 1 sekund, och går sedan tillbaka till realtidsvisning i talsyntesfunktionen. OBS: Du kan endast radera ett dokument i taget. Du kan alltså inte radera alla fyra dokument på skärmen eller radera hela dokumentmappen på en gång. 60

65 6.10. Överföra dokument Se kapitel 4.11 på sidan Minnesfunktion (talsyntes) Följande inställningar på talsyntesfunktionen sparas automatiskt när enheten stängs av, för att underlätta nästa gång enheten används: språk, rösthastighet, röst, volym, textens förstoringsgrad och textfärg. 61

66 7. Felsökning Problem Svart skärm Enheten är avstängd Bilden är mörk eller förvrängd. Smuts eller fläckar på skärmen. Enheten är ansluten till en TV, men ingen bild syns på TVskärmen. Lösning - Se till att enheten är påslagen och inte befinner sig i standby-läge. - Ladda batteriet. - Sänk förstoringsgraden. - Ladda batteriet. - Se till att enheten placeras platt på det material som ska visas. - Rengör kameran och skärmen med en mjuk trasa. - Se till att TV:n är påslagen. - Se till att HDMI-kabeln är korrekt ansluten till TV:n - Håll ner på/av-knappen i 2 sekunder för att tvångsavsluta. Starta sedan om enheten. 62

67 Problem Talsyntes misslyckas eller Not found visas på skärmen Fel språk inställt Annat problem som inte nämns i bruksanvisningen. Lösning - Flytta inte läskameran eller textmaterialet medan dokumentet skannas. - Se till att talsyntesen är inställd (se sidan 42) på samma språk som textmaterialet är på. - Håll ner på/av-knappen och zooma in-knappen tillsammans för att tvångsavsluta. Starta sedan om enheten. Om metoden inte fungerar, kontakta din Zoomaxåterförsäljare eller Zoomax huvudkontor för att få hjälp. 63

68 8. Teknisk specifikation Förstoring: 2,5X - 19X (utan talsyntes) 1,7-8X (realtidsvisning för talsyntesfunktionen) 7 förstoringsnivåer för text från lägsta till högsta (textsida när talsyntes används) Färglägen: Helfärg och 10 färglägen med hög kontrast; 3 favoritlägen, inklusive helfärg Skärm: 7-tums pekskärm; skärmupplösning: 1280*720p Kamera: Autofokus/manuellt fokus; 13 megapixlar Distansläge: i bra belysning syns ord med fontstorlek 72 tydligt med maximal förstoring på 5 meters håll. Mått: 195 mm 139,5 mm 25 mm (7,7 5,5 0,98 ) Vikt: 532 g 64

69 Förvaringsutrymme för bilder eller dokument: totalt minne är cirka 1,5 GB. Till exempel, om du bara sparar bilder utan talsyntes ryms upp till 1000 bilder. Om du endast sparar dokument med talsyntesfunktionen ryms upp till 200 bilder. Om du både sparar bilder utan talsyntes och dokument med talsyntesfunktionen, ryms mellan 200 och 1000 bilder och dokument (beroende på pixelantal). Användningstid: (fulladdat batteri) cirka 3,5 timmar (beroende på om LEDlampor är på/av, ljusstyrka och antal bilder som skannas) Uppladdningstid: 3,5 timmar (+/- 15 minuter) Strömadapter: Spänning: V; Effekt: 5V/3,5A 65

70 ZOOMAX TECHNOLOGY CO., LIMITED Adress: 9F, Building D, Paradise Software Park, No.3 Xidoumen Road, Xihu District, Hangzhou, Zhejiang Province, , China. Tel: Fax: E-post: Besök oss på: Zoom Your Vision, Max Your Life 66
