Monteringsanvisning NYA. ChimVision V25 ChimVision V50. Utgåva 01/10

Transkript

1 Monteringsanvisning NYA ChimVision V25 ChimVision V50 Utgåva 01/10

2 Innehållsförteckning Produktbeskrivning... 3 Skorstenens delar ChimVision V Anslutningsalternativ ChimVision V Håltagning i innertak Diffusionstätning Bjälklagsgenomföring ChimVision V Montering skorstensschakt... 8 Montering detaljer V Montering av innertaksplåt, låsband, moduler, täcksvep, kopplingssos Golvstativ Stativet, stos för golvstativ, sotlucka, T-rör Väggstöd Tabell sidodragning Skorstenens delar ChimVision V Anslutningsalternativ ChimVision V Bjälklagsgenomföring ChimVision V Montering detaljer V Montering av övergång, innertaksplåt, låsband, moduler, täcksvep, kopplingssos ChimVision med horisontell dragning Underbeslag Montering av underbeslag Nederbeslag Montering av nederbeslag Montering av fyrkantig skorstensmantel Uppstigningsanordning Stag Taklutningsmall Garantivillkor CE-märkt och svenskt Byggproduktcertifikat Skorstenen ChimVision är CE-märkt enligt regelverket med ett EG-certifikat för tillverkningskontroll utfärdat av det anmälda organet SWEDCERT AB. Certifikatets nummer: 1630-CPD SWEDCERT har utfärdat ett Byggproduktcerifikat för skorstenen ChimVision i enlighet med regelverket för typgodkännande med certifikat nummer :

3 Produktbeskrivning ChimVision har en innermantel av rostfritt stål, stålkvalitet , samt en yttermantel av rostfritt stål, stålkvalitet Innermanteln och yttermanteln är 0,5 mm i tjocklek. Skarvarna är helsvetsade för att motstå kondensvatten invändigt samt regn och vindpåslag utvändigt. Isoleringen består av 25/50mm silikatfiber speciellt utvecklad för detta skorstenssystem. Konstruktionen av systemet ger innermanteln fri rörlighet då yttermanteln är den bärande delen av skorstenen och innermanteln endast hålls på plats av klämmor som spänner mot yttermanteln av varje sektion. Detta ger varje del möjlighet att ta upp sin egen expansion vilket också möjliggör att skor stenen kan fästas i bärande konstruktioner då innermantelns rörelse ej påverkar de bärande delarna. Godsmottagning Kontrollera noggrant att antal kollin stämmer med antalet angivet på fraktsedeln. Undersök också att godset inte är transportskadat, följ i så fall anvisningen på transportsedeln. Avsedd användning ChimVision är konstruerad för eldstäder med en maximal drifttemperatur på 450 C, vilket gör den lämplig för många olika användningsområden; pannor, braskaminer samt diverse industriella installationer som ej är kondenserande. Verktyg Nedanstående verktyg behövs för installationen: Borrmaskin Skruvdragare (alt. skruvmejsel) Hammare Sticksåg Fogsvans Lod Vattenpass Bågfil Plåtsax Siliconspruta Skorsten med schakt ChimVision V25 ChimVision V25 skall monteras med schakt i våningsplan 2. Montering utan schakt är godkänt endast i vindsutrymmen som ej är bostadsdel. Bjälklagsgenomgångar skall alltid schaktkläs. Minsta avstånd till brännbar byggnadsdel är 100 mm. Skorsten utan schakt ChimVision V50 ChimVision V50 är godkänd för att monteras utan schakt. Minsta avstånd till brännbar byggnadsdel för ChimVision V50 är 50 mm. Sidodragning ChimVision V25 och ChimVision V50 uppfyller kraven för sidodragning med en största längd på 2 m och lutning 90. Sidodragning kan också vinklas 45 med ett avstånd på 2,5 m mellan förankringarna. Bygganmälan/besiktning Vid uppförande av skorsten måste en Bygganmälan göras till Byggnadsnämnden. Den färdiga installationen måste besiktigas av behörig skorstenstekniker innan den får tas i drift. Bärande underlag/placering Då denna stålskorsten ofta monteras tillsammans med en eldstad så är det viktigt att det bärande underlaget klarar den sammanlagda vikten. Är du osäker kan din Byggnadsnämnd ge råd om bärighet. Innan du påbörjar installationen är det viktigt att du kontrollerar var bjälkar i inner- och yttertak ligger. Skorstenens höjd Enligt BBR bör skorstenen ha en höjd av minimum 1 meter över taket, dock aldrig lägre än nock, se fig. 1. Maximal skorstenshöjd utan stöd 1,5 m. Vid oklarheter så kan du kontakta Byggnadsnämnden i din kommun. Uppstigningsanordning Om skorstenen vid uppstigningsstället har en höjd överstigande 1,2 meter erfordras en stege eller arbetsplattform, se fig. 2. I vissa fall krävs även stag för skorsten. I övrigt hänvisar vi till BBR s byggnorm för taksäkerhet. Soteld För att undvika soteld är det viktigt att du noggrant följer eldningsinstruktionerna för din eldstad. Var noga med att alltid använda torr och väl kluven ved. Det ger både en god förbränning och bra grannsämja. Skulle trots detta en soteld uppstå: Stryp all syretillförsel till eldstaden och kontakta brandkår. 1,2 m min 1000 mm Fig. 1 Fig. 2 3

4 Gummiduk För tätning mot betong- och tegelpannor Skorstenens delar Huvtak m båge Regntak, avtagbar för sotning. Fyrkantsmantel Nederbeslag Intervaller: Underbeslag Intervaller: Tätningsremsa Tätar skarven mellan rökrör och takstos. (Icoten asfaltmatta) Takstosar Finns för tegel, plåt och papp. (ej lagervara) Regnhuv Regnkrage För ner regnkragen över takstosen och täta i skarven med silicon (ingår ej). Låsband Skall binda ihop varje skorstensmodul. Brandfog skall appliceras i slitsen på låsbandets insida. Väggförankring För centrering och stagning av skorstenen. Avstånd mellan förankringarna får max vara 3000 mm vid lodrätt montage. Förankringen kan justeras mellan mm. Skorsten Schakt V25 skall alltid monteras med schakt, enda undantag är oinrett vindsutrymme. Läs mer på sidan 7 och 8. Isolering Läs på sidan 7 om isolering av bjälklagsgenomgång. Brandfog Används endast i låsbanden till de olika skorstensdelarna, får ej komma i kontakt med innerrör. Tätningsmassa Används mellan kamin/kopplingsstycke och kopplingsstycke/skorsten. Innertaksplåt Finns för rakt och lutande innertak. Diffusionstätning Motverkar kondens vid håltagning i diffusionsspärren. Läs mer på sid. 6. Täcksvep Täcker isoleringen och ger ett snyggt avslut mot kaminens topp. Isolering (vit) För att tilläggsisolera skorsten vid kopplingsstycke. Moduler V25 Isolering 25mm silikatfiber. Inv. Ø 150mm, utv. Ø 200mm Längd 1000 mm - byggmått 960 mm Längd 500 mm - byggmått 460 mm Längd 250 mm - byggmått 210 mm Finns förutom i blank rostfri i svart och grå mot ett mindre tillägg. Kopplingsstycke Adapter mellan skorsten och kamin/panna. 4

5 Anslutningsalternativ Utvändig montering Stagning rund utv. Vid skorstenshöjder överstigande 1500 mm ovan yttertak skall skorstenen stagas med fasta stag, alternativt wire. Vid höjd överstigande 1200 mm ovan yttertak skall skorstenen förses med uppstigningsanordning (ej lagervara). Golvstativ Används där väggstöd ej kan sättas upp. Väggförankring Väggförankringen av skorstenen har ett fast mått på 50 mm alt. är justerbart mellan mm. Avståndet mellan förankringarna får vara max 3000 mm lodrätt. Avstånd Vid utvändig montering mot brännbar byggnadsdel skall avståndet mellan skorstenen och vägg vara min. 50 mm. Detta rekommenderas även vid montering mot icke brännbar byggnadsdel för att underlätta monteringen. Vår fasta väggförankring bygger 50 mm. Håltagning vid väggenomföring Är väggen av icke brännbart material som sten, tegel etc görs ett hål som är något större än modulen. Se till att hålet centreras mitt för stosen på kaminen. Vid brännbart material måste ett schakt monteras, Masterboard 8 mm med ett minsta avstånd på 50 mm mellan utsida skorsten och schaktvägg. Väggstöd För avbärning av skorsten vid bakanslutning. Väggstöd För avbärning av skorsten vid utvändig montering. T-rör T-rör Med renslucka i botten eller sida. Rådgör med Skorstensfejarmästaren om möjlighet att använda renslucka ovan yttertak. Väggstöd Montering rakt bak med väggstöd Väggstödet måste fästas i bärande byggnadsdel. Kopplingsstycke Finns till de flesta på marknaden förekommande eldstäder. 5

6 Håltagning i innertak ChimVision V25 med schakt Innan du påbörjar håltagningen är det viktigt att du kontrollerar att skorstenen går fri från bjälklag, rördragningar och el. Minsta avstånd från skorstenens utsida till brännbart material är 100 mm. Markera centrum för håltagningen enligt bilden till höger. Ställ kaminen på den plats den skall ha alternativt markera centrum för rökkanalen på golvet. Använd ett lodsnöre att markera centrum i taket för håltagning. Håltagningsmått och hur schaktgenomföring skall utföras hittar du på sidan 7. Om du har lutande innertak klipper du enklast till en pappmall som du ritar efter. Kom ihåg att kontrollera att inga rör eller elledningar är i vägen för håltagningen innan du börjar såga. ChimVision V50, schaktfri Innan du påbörjar håltagningen är det viktigt att du kontrollerar att skorstenen går fri från bjälklag, rördragningar och el. Minsta avstånd från skorstenens utsida till brännbart material är 50 mm. Markera centrum för håltagningen enligt bilden till höger. Ställ kaminen på den plats den skall ha alternativt markera centrum för rökkanalen på golvet. Använd ett lodsnöre att markera centrum i taket för håltagning. Diametern på håltagningen skall minst vara 355 mm för att erhålla 50 mm säkerhetsavstånd till skorstenen. Om du har lutande innertak klipper du enklast till en pappmall som du ritar efter. Ett enkelt sätt att få en snygg cirkel att såga efter är att använda ett snöre och en penna. Fäst snöret i en spik som du satt i centrum för håltagningen. Sätt pennan i änden på snöret, avståndet från spiken till pennan skall vara halva diametern på det färdiga hålet. Nu kan du enkelt rita upp cirkeln. Kom ihåg att kontrollera att inga rör eller elledningar är i vägen för håltagningen innan du börjar såga. Diffusionstätning Diffusionstätning I hus med höga krav på lufttäthet rekommenderar vi att diffusionstätningen används. Montera den över hålet och fäst den mot plastfolien, se bild. Plastfolie Innertak Träbjälklag Diffusionstätning 6

7 Bjälklagsgenomföring CHIMVISION V25 MED SCHAKT ChimVision V25, montering med schakt Minsta invändiga byggmått för schakt är 310 mm. Schaktet skall byggas i min 8 mm Masterboard eller Minerit (finns färdigsågade schaktsidor som håller exakt mått). Håltagningsmått i innertak skall vara 330x330 mm. Schaktet kan byggas antingen med invändiga stålreglar alt. utvändiga träreglar (se sid 10). För båda alternativen gäller att inget brännbart material får förekomma inuti schaktet. Schaktväggarna skall täcka allt brännbart material som tex. trä och gips. Skorstenen skall centreras i schaktet med ett avstånd till schaktvägg från rökrörets utsida på min. 50 mm. Rökrörslängderna skall vara förankrade med ett avstånd på max. 4 m mellan förankringarna. Innertak BOSTADSUTRYMME Golv Min. 50mm mellan schaktvägg och skorstenens utsida Diffusionsspärr Träregel Diffusionstätning BOSTADSUTRYMME ChimVision V25 Schakt i Masterboard alt. Minerit min. 8mm, finns även färdiga schakt Brandmatta, typ mineralull (ej glasull), höjd 50mm för att motverka buller och ev. kallras Innertaksplåt med silikonlist ChimVision V25, montering utan schakt Vid maximalt en genomföring i luftat utrymme, t.ex. enplanshus med vind (luftat utrymme), får ChimVision V25 monteras utan schakt under följande förutsättningar. Bjälklagsgenomföringen skall kläs invändigt med Masterboard alt. Minerit, skorstenen skall centreras och ett avstånd på minst 50mm mellan skorstenens utsida och schaktvägg skall hållas, rökröret skall kläs utvändigt med 30 mm brandmatta i bjälklagsgenoföringen. VINDSUTRYMME Ej bostaddel Schaktvägg av Masterboard alt. Minerit min. 8mm Min. 100mm till brännbart material från skorstenens utsida Träregel CHIMVISION V25 / alternativ ChimVision V25 Min. 50mm mellan schaktvägg och skorstenens utsida Brandmatta, typ mineralull (ej glasull), höjd 50mm för att motverka buller och ev. kallras Innertak Diffusionsspärr Diffusionstätning BOSTADSUTRYMME 30mm brandmatta densitet 100kg/m2 Innertaksplåt med silikonlist 7

8 ChimVision V25, montering med schakt Minsta invändiga byggmått för schakt är 310 mm. Schaktet skall byggas i min 8 mm Masterboard eller Minerit (finns färdigsågade schaktsidor som håller exakt mått). Håltagningsmått i innertak skall vara 330x330 mm. Schaktet kan byggas antingen med invändiga stålreglar alt. utvändiga träreglar (se bild). För båda alternativen gäller att inget brännbart material får förekomma inuti schaktet. Schaktväggarna skall täcka allt brännbart material som tex. trä och gips. Skorstenen skall centreras i schaktet med ett avstånd till schaktvägg från rökrörets utsida på min. 50 mm. Rökrörslängderna skall vara förankrade med ett avstånd på max. 4 m mellan förankringarna (se bild nedan). Schakt byggt med invändiga stålreglar Schakt med utvändiga träreglar Schakt med invändiga stålreglar Montering av schakt Bygg tre sidor av schaktet med den obrännbara byggskivan, i bjälklagsgenomgångarna täcker du även fjärde sidan. I schaktets hörn monteras stålreglar som du sedan utifrån skruvar fast byggskivan i. Den sista sidan skall vara demonterbar för inspektion och sätts på plats efter det att skorstensfejar mästaren inspekterat din installation. Vid hörnmontering av kamin där schaktet måste vridas för att komma upp rakt på taket är det extra viktigt att allt ändträ och hörnen på ev. panel täcks ordentligt med schaktmaterialet. Om schaktet kommer i en bärande bjälke är det viktigt att en korrekt avväxling sker. Detta bör en fackman göra. Samtidigt som du bygger schaktet är det också lämpligt att distansförankringarna för skorstensmodulerna sätt på plats i bjälklagsgenomgångarna. Tänk på att centrera dom i schaktet och kom ihåg att avståndet mellan modulerna och schaktväggen skall vara minst 50 mm. Det får maximalt vara 4 m mellan förankringarna. Distansförankring 8

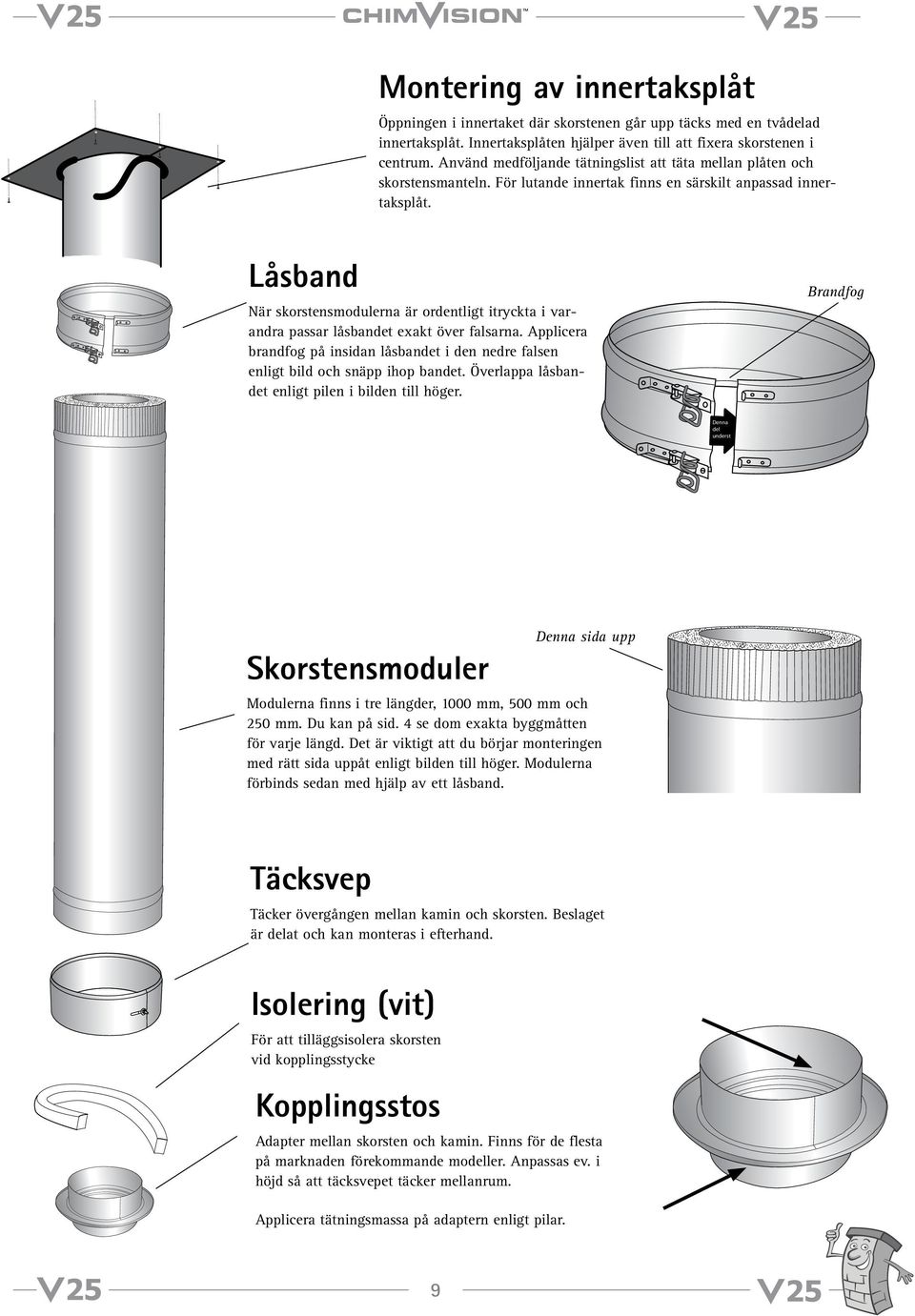

9 Montering av innertaksplåt Öppningen i innertaket där skorstenen går upp täcks med en tvådelad innertaksplåt. Innertaksplåten hjälper även till att fixera skorstenen i centrum. Använd medföljande tätningslist att täta mellan plåten och skorstensmanteln. För lutande innertak finns en särskilt anpassad innertaksplåt. Låsband När skorstensmodulerna är ordentligt itryckta i varandra passar låsbandet exakt över falsarna. Applicera brandfog på insidan låsbandet i den nedre falsen enligt bild och snäpp ihop bandet. Överlappa låsbandet enligt pilen i bilden till höger. Brandfog Denna del underst Skorstensmoduler Denna sida upp Modulerna finns i tre längder, 1000 mm, 500 mm och 250 mm. Du kan på sid. 4 se dom exakta byggmåtten för varje längd. Det är viktigt att du börjar monteringen med rätt sida uppåt enligt bilden till höger. Modulerna förbinds sedan med hjälp av ett låsband. Täcksvep Täcker övergången mellan kamin och skorsten. Beslaget är delat och kan monteras i efterhand. Isolering (vit) För att tilläggsisolera skorsten vid kopplingsstycke Kopplingsstos Adapter mellan skorsten och kamin. Finns för de flesta på marknaden förekommande modeller. Anpassas ev. i höjd så att täcksvepet täcker mellanrum. Applicera tätningsmassa på adaptern enligt pilar. 9

10 mm Golvstativ vid bakanslutning Golvstativ används där väggstöd inte kan användas. Golvstativ används tillsammans med T-rör för bakanslutning av kamin. Stativet Stativ är justerbart i höjd mellan mm. Färdig anslutningshöjd golv CC anslutning T-rör mm. Montera stativet enligt bild. Skruva fast krysstaget med plåtskruv. VIKTIGT! Vänta med krysstaget tills att du justerat in exakt höjd. Placera krysstaget så att sotaren lätt kommer åt sotluckan. Krysstaget kan fästas på frameller baksidan av stativet. Avsluta monteringen med att förankra stativet i golvet. Förankringsplatta På undersidan skall en stagplåt monteras enligt bild. Vänd på stosen och skruva bort den fasta fyrkantiga plåten. Skruva fast den igen tillsammans med stagplåten enligt bild. Vänd på förankringsplattan igen och skruva fast den på stativet med medföljande bult, bricka, låsbricka och mutter. Sotlucka Sotluckan fästs i stosens underdel med hjälp av låsband. Sotluckan är försedd med en dränering för ev. kondensvatten. T-rör Fortsätt monteringen av T-rör och rökrörslängder enligt anvisning på sidan 9. Se till att du har samma CC-avstånd golv T-rör som kaminens anslutningshöjd vid bakanslutning. Följ i övrigt kamintillverkarens anvisning. OBS!! Sätt ingen brandfog i detta låsband 10

11 Väggstöd Väggstöd används för in- eller utvändig bakanslutning tillsammans med T-rör. Anslutningshöjden för bakanslutning av kaminen skall vara samma som avståndet golv CC anslutning T-rör. Mät ut vart stödet skall fästas och skruva fast det i väggen. Var noga med bärigheten och använd rätt infästning med avseende på väggmaterial. Skruva fast förankringsplattan med anslutning på väggfästet enligt bild med bult, bricka, låsbricka och mutter. Sätt dit sotluckan och fortsätt monteringen av T-rör och rökrörslängder enligt anvisning på sidan 9. I övrigt se anvisning på sidan 5. Sidodragning ChimVision är godkänd för horisontell sidodragning. I tabellen nedan kan du se hur förskjutning och bygghöjd påverkas av vilka rökrörslängder du använder. T ex om du enbart använder två 45 böjar får du en bygghöjd på 343 mm och en förskjutning av centrum på 140 mm. Övriga anvisningar för sidodragning hittar du på sidan 16. Förskjutning Vi har enbart 45 böj i vårt sortiment 2 x 45 = 140 mm Längd 1000 mm = 680 mm Längd 500 mm = 320 mm Längd 250 mm = 150 mm Bygghöjd 2 x 45 = 343 mm Längd 1000 mm = 680 mm Längd 500 mm = 320 mm Längd 250 mm = 150 mm 11

12 Gummiduk För tätning mot betong- och tegelpannor Skorstenens delar Huvtak m båge Regntak, avtagbar för sotning. Fyrkantsmantel Nederbeslag Intervaller: Underbeslag Intervaller: Tätningsremsa Tätar skarven mellan rökrör och takstos. (Icoten asfaltmatta) Takstosar Finns för tegel, plåt och papp. (ej lagervara) Regnhuv Regnkrage För ner regnkragen över takstosen och täta i skarven med silicon (ingår ej). Skorsten V50 Låsband Skall binda ihop varje skorstensmodul. Brandfog skall appliceras i slitsen på låsbandets insida. Övergång V50 Väggförankring För centrering och stagning av skorstenen. Avstånd mellan förankringarna får max vara 3000 mm vid lodrätt montage. Förankringen kan justeras mellan mm. Brandfog Används endast i låsbanden till de olika skorstensdelarna, får ej komma i kontakt med innerrör. Skorsten V25 Innertaksplåt Finns för rakt och lutande innertak. Genomgång bjälklag Läs på sidan 14 om isolering av bjälklagsgenomgång Diffusionstätning Motverkar kondens vid håltagning i diffusionsspärren. Läs mer på sid. 6. Täcksvep Täcker isoleringen och ger ett snyggt avslut mot kaminens topp. Isolering (vit) För att tilläggsisolera skorsten vid kopplingsstycke Tätningsmassa Används mellan kamin/kopplingsstycke och kopplingsstycke/skorsten. Moduler V50 Isolering 50mm silikatfiber. Inv. Ø 150mm, utv. Ø 250mm Längd 1000 mm - byggmått 960 mm Längd 500 mm - byggmått 460 mm Längd 250 mm - byggmått 210 mm Finns förutom i blank rostfri i svart och grå mot ett mindre tillägg. Kopplingsstycke Adapter mellan skorsten och kamin/panna 12

13 Anslutningsalternativ Utvändig montering Stagning rund utv. Vid skorstenshöjder överstigande 1500 mm ovan yttertak skall skorstenen stagas med fasta stag, alternativt wire. Vid höjd överstigande 1200 mm ovan yttertak skall skorstenen förses med uppstigningsanordning. Golvstativ Används där väggstöd ej kan sättas upp. Väggförankring Väggförankringen av skorstenen har ett fast mått på 50 mm alt. är justerbart mellan mm. Avståndet mellan förankringarna får vara max 3000 mm lodrätt. Avstånd Vid utvändig montering mot brännbar byggnadsdel skall avståndet mellan skorstenen och vägg vara min. 50 mm. Detta rekommenderas även vid montering mot icke brännbar byggnadsdel för att underlätta monteringen. Vår fasta väggförankring bygger 50 mm. Håltagning vid väggenomföring Är väggen av icke brännbart material som sten, tegel etc görs ett hål som är något större än modulen. Se till att hålet centreras mitt för stosen på kaminen. Minimiavstånd mellan vägg och modul måste vara 50 mm. Isolera runt modulen med stenull och täck sedan hålet med en täckplåt. Väggstöd För avbärning av skorsten vid bakanslutning. Väggstöd För avbärning av skorsten vid utvändig montering. T-rör T-rör Med renslucka i botten eller sida. Rådgör med Skorstensfejarmästaren om möjlighet att använda renslucka ovan yttertak. Väggstöd Montering rakt bak med väggstöd Väggstödet måste fästas i bärande byggnadsdel. Kopplingsstycke Finns till de flesta på marknaden förekommande eldstäder. 13

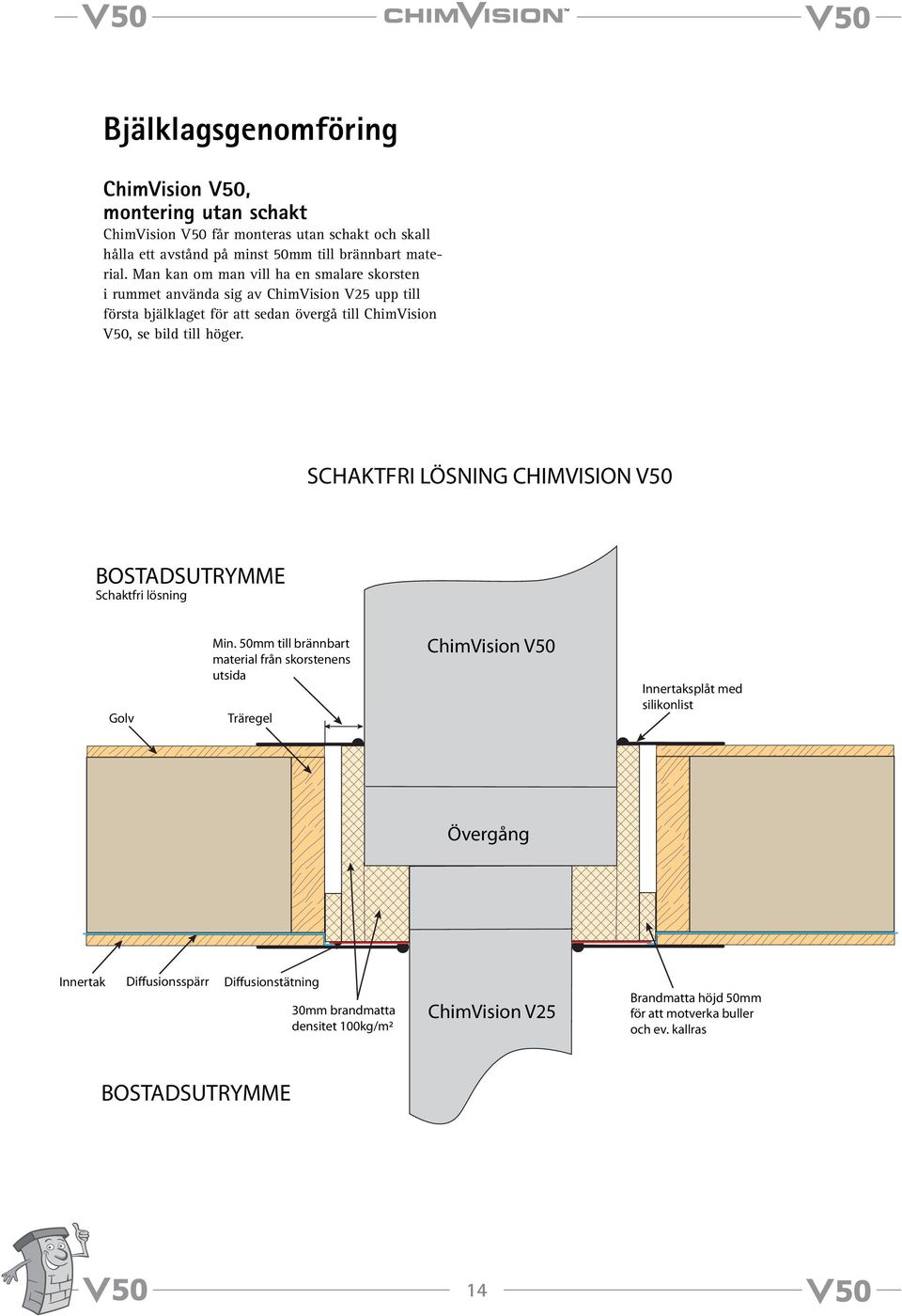

14 Bjälklagsgenomföring ChimVision V50, montering utan schakt ChimVision V50 får monteras utan schakt och skall hålla ett avstånd på minst 50mm till brännbart material. Man kan om man vill ha en smalare skorsten i rummet använda sig av ChimVision V25 upp till första bjälklaget för att sedan övergå till ChimVision V50, se bild till höger. SCHAKTFRI LÖSNING CHIMVISION V50 BOSTADSUTRYMME Schaktfri lösning Golv Min. 50mm till brännbart material från skorstenens utsida Träregel ChimVision V50 Innertaksplåt med silikonlist Övergång Innertak Diffusionsspärr Diffusionstätning 30mm brandmatta densitet 100kg/m2 ChimVision V25 Brandmatta höjd 50mm för att motverka buller och ev. kallras BOSTADSUTRYMME 14

15 Övergång Om du avser att fortsätta med ChimVision V50 ovanför innertak så använder du denna övergång. Lås fast övergången i resp. rökrör med låsband. Montering av innertaksplåt Öppningen i innertaket där skorstenen går upp täcks med en tvådelad innertaksplåt. Innertaksplåten hjälper även till att fixera skorstenen i centrum. Använd medföljande tätningslist att täta mellan plåten och skorstensmanteln. För lutande innertak finns en särskilt anpassad innertaksplåt. Brandfog Låsband När skorstensmodulerna är ordentligt itryckta i varandra passar låsbandet exakt över falsarna. Applicera brandfog på insidan låsbandet i den nedre falsen enligt bild och snäpp ihop bandet. Överlappa låsbandet enligt pilen i bilden till höger. Denna del underst Skorstensmoduler Denna sida upp Modulerna finns i tre längder, 1000 mm, 500 mm och 250 mm. Du kan på sid. 4 se dom exakta byggmåtten för varje längd. Det är viktigt att du börjar monteringen med rätt sida uppåt enligt bilden till höger. Modulerna förbinds sedan med hjälp av ett låsband. Täcksvep Täcker övergången mellan kamin och skorsten. Beslaget är delat och kan monteras i efterhand. Isolering (vit) För att tilläggsisolera skorsten vid kopplingsstycke Kopplingsstos Adapter mellan skorsten och kamin. Finns för de flesta på marknaden förekommande modeller. Anpassas ev. i höjd så att täcksvepet täcker mellanrum. Applicera tätningsmassa på adaptern enligt pilar. 15

16 Typfall för installation av horisontell sidodragning OBS! ChimVision får monteras utan schakt endast till eldstäder där maximala temperaturen på rökgaserna inte överstiger 450 C. Väggförankring Ställbar mm Fast inställn. 50 mm Vinkel V50 är godkänd för 90 och 45 sidoförskjutning Max 2000 mm Väggförankring För centrering av skorstenen. Avstånd mellan förankringarna får max vara 2000 mm vid horisontell dragning. Vid vertikal dragning max 3000 mm. Minsta avstånd till brännbar byggnadsdel är 50 mm. Bjälklagsgenomföring Se sidan 14 Innertakstätning 0 till 45 Rökkanalslängder se sidan 15 Täcksvep Läs mer på sidan 15 Sneddragning I lokaler för kommersiellt bruk skall en hållfasthetsberäkning göras för snedragningar överstigande 4000 mm. Isolering Läs mer på sidan 15 Kopplingsstycke Läs mer på sidan 15 16

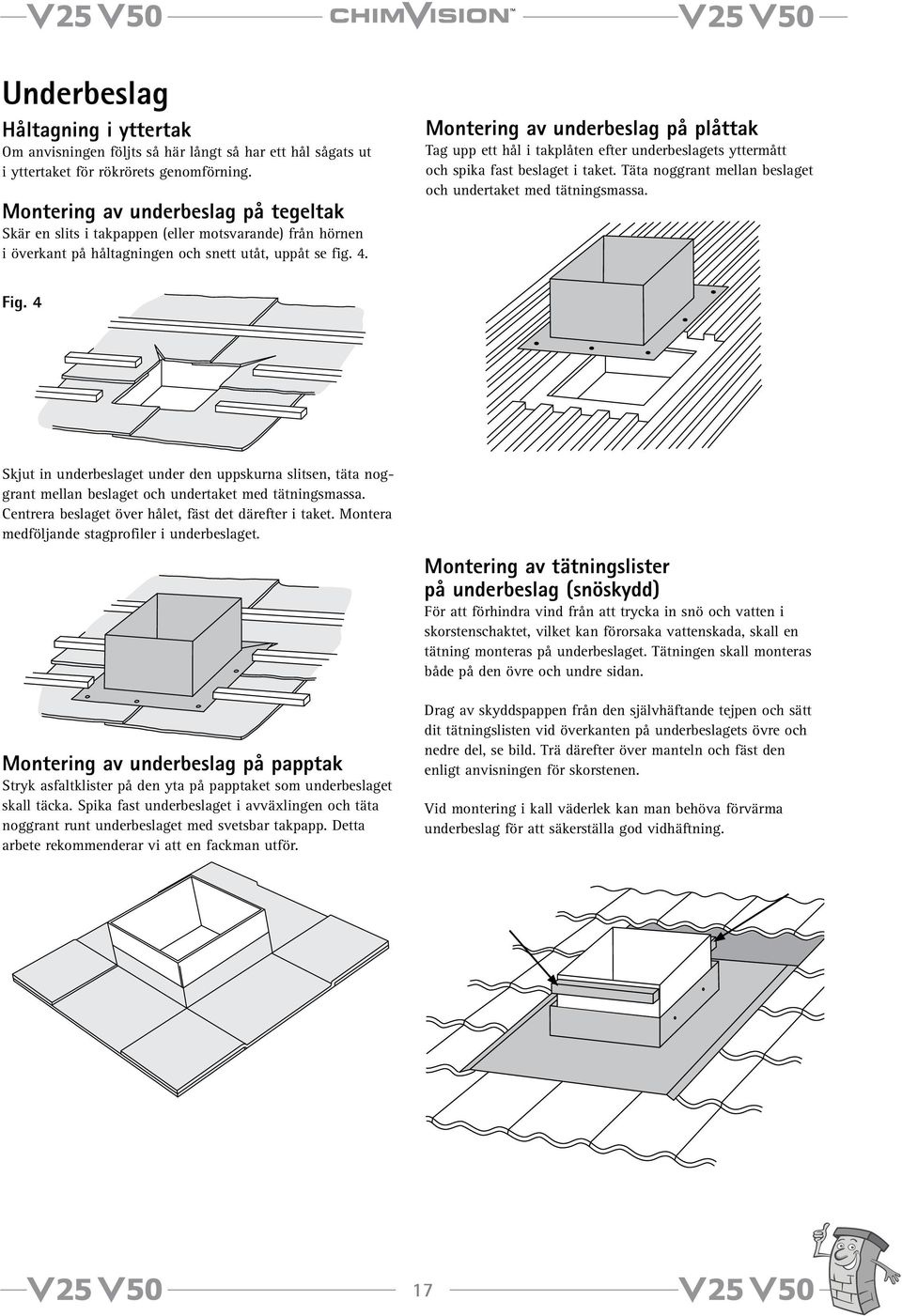

17 Underbeslag Håltagning i yttertak Om anvisningen följts så här långt så har ett hål sågats ut i yttertaket för rökrörets genomförning. Montering av underbeslag på tegeltak Skär en slits i takpappen (eller motsvarande) från hörnen i överkant på håltagningen och snett utåt, uppåt se fig. 4. Montering av underbeslag på plåttak Tag upp ett hål i takplåten efter underbeslagets yttermått och spika fast beslaget i taket. Täta noggrant mellan beslaget och undertaket med tätningsmassa. Fig. 4 Skjut in underbeslaget under den uppskurna slitsen, täta noggrant mellan beslaget och undertaket med tätningsmassa. Centrera beslaget över hålet, fäst det därefter i taket. Montera medföljande stagprofiler i underbeslaget. Montering av underbeslag på papptak Stryk asfaltklister på den yta på papptaket som underbeslaget skall täcka. Spika fast underbeslaget i avväxlingen och täta noggrant runt underbeslaget med svetsbar takpapp. Detta arbete rekommenderar vi att en fackman utför. Montering av tätningslister på underbeslag (snöskydd) För att förhindra vind från att trycka in snö och vatten i skorstenschaktet, vilket kan förorsaka vattenskada, skall en tätning monteras på underbeslaget. Tätningen skall monteras både på den övre och undre sidan. Drag av skyddspappen från den självhäftande tejpen och sätt dit tätningslisten vid överkanten på underbeslagets övre och nedre del, se bild. Trä därefter över manteln och fäst den enligt anvisningen för skorstenen. Vid montering i kall väderlek kan man behöva förvärma underbeslag för att säkerställa god vidhäftning. 17

18 Nederbeslag Montering av nederbeslag på tegeltak Börja med att spika en träram runt underbeslaget, se fig. 5. Anpassa höjden på ramen så att den kommer i nivå med takteglets ovansida. Lägg tillbaka läkten och spika fast den. Teglet läggs sedan tillbaka mot träramen, eventuellt kan någon takpanna behöva kapas. Fig. 5 Montering av nederbeslag på plåttak Placera nederbeslaget över underbeslaget. Fixera nederbeslaget i rätt läge genom att skruva fast det i underbeslaget, använd gärna borrskruv se fig. 7. En förlängningsplåt (ingår ej i leveransen) anskaffas som skall gå från nock ner till nederbeslaget. Skruva fast förlängningsplåten mot taket och nederbeslaget, var noga med tätningen. Fig. 7 Placera nederbeslaget över underbeslaget, justera teglet för bästa täthet. Fixera nederbeslaget i rätt läge genom att skruva fast det i underbeslaget, använd gärna borrskruv. Se fig. 6. Fig. 6 Montering av gummiduk Tag bort skyddstejpen från gummiduken och tryck fast den mot nederbeslagets överkant. Var noga med att rengöra nederbeslaget innan. Du kan värma klisterremsan under monteringen för maximal vidhäftning. För upp gummiduken mellan takteglet och spika fast den mot taket. På papptak används inte nederbeslaget. 18

19 Montering av fyrkantig skorstensmantel Anpassning av mantelsidor Skorstensmanteln levereras i olika standardlängder, anpassning sker på plats enligt följande; 1. Skorstensmantelns centrummått (sett från sidan) är lika med rökkanalens höjd över yttertak. 2. Markera centrumpunkten på de båda mantelsidorna och använd mallen på sidan 11 för att rita ut taklutningen. Mallinjen skall skära centrumpunkten. Placera gärna ut mantelsidorna framför dig i ordning så att du garanterat inte klipper fel. Montering av mantel på papptak Till papptak används en speciell mantel med rak nederkant som är utvikt och falsad. Skruva fast manteln i underbeslaget i sidorna enligt bild. Använd gärna borrskruv. Centrumlinje Taklutningsmall. Finns också på sidan 10. Montering av huvtak Montera förstyvningsplåten på toppen av den hopslagna manteln. Skruva fast den med medföljade plåtskruv enligt bild. Därefter placeras huvtaket, täta inte mellan huvtaksstosen och skorstensmodul, med rörstosen ner i den översta skorstensmodulen. 3. För att ta dig igenom falserna behöver du en bågfil därefter kan du använda en plåtsax. Alternativt kan du använda en sticksåg med metallblad. Montering av mantelsidorna Börja med två mantelsidor och placera dom vinkelrätt mot varandra enligt fig. 8. Vänd den falsade sidan uppåt och använd en träbit som mellanlägg när du knackar ner handelen. Upprepa proceduren med de andra sidorna tills att du har en fyrkantig huv. Se till att du får dom jämna i över- och underkant. Fig OBS! Minimum 50 mm avstånd måste lämnas mellan den översta skorstensmodulen och huvtaket så att modulerna har utrymme att expandera. OBS! Minimum 50 mm avstånd måste lämnas mellan den översta skorstensmodulen och huvtaket så att modulerna har utrymme att expandera. Manteln skruvas fast i nederbeslaget på sidorna, använd gärna borrskruv. Montering av förstyvningsplåt, kanterna på förstyvningsplåten skall vara innanför manteln. 19

20 Exempel på lösning av uppstigningsanordning Om skorstenen vid uppstigningsstället har en höjd över stigande 1,2 meter erfordras en stege eller arbetsplattform. I vissa fall krävs även stag för skorsten. I övrigt hänvisar vi till BBR s byggnorm för taksäkerhet. Stege Börja med att skruva fast fästet i stegen med hjälp av medföljande skruv och mutter. Luta stegen mot skorstensmanteln och märk ut var fästet skall skruvas fast. Arbetsplan Arbetsplanet monteras efter det att stegen satts på plats. Avståndet från arbetsplanet till överkant skorsten får inte överstiga 1200 mm. Fäst arbetsplanet i de förborrade hålen på stegen med skruv och mutter och fixera det i horisontellt läge Arbetsplattform Börja med att skruva fast fästet i arbetsplattformen med hjälp av medföljande skruv och mutter. Vila arbetsplattformen mot skorstensmanteln och märk ut var fästet skall skruvas fast. Arbetsplattformen skall vara i horisontellt läge och uppstigningen mot nocksidan. Den skall vila mot taket och ev. mot en bräda för att skydda underlaget. Fäst arbetsplattformen mot skorstensmanteln. Notera att stegen skall luta ca 30 mot skorstensmanteln. Max 1200 mm OBS! Kontrollera på plats att plattformen står stadigt och inte riskerar att glida. Förankra i så fall stödet mot taket. 30 Skruva fast fästet mot nocksidan. Stegen fästes i taket med hjälp av speciella fästjärn. Se bild på sidan 21 hur du monterar fästjärn. 20

21 Stag Stagen skall monteras enligt samma princip som för infästning av stege. Montering fästjärn Infästningen i taket skall göras med genomgående bult eller motsv. i en väl fastsatt regel eller takstol. Om stag medföljer leveransen skall dessa också monteras enligt samma princip. 21

22 Taklutningsmall Centrumlinje

23 Garantivillkor Omfattning: Garantin omfattar komplett skorsten ChimVision med hel- eller halvisolerade moduler levererad från Scandinavisk Spismiljö. Garantitiden omfattar 10 år och löper från leveransdatum och omfattar endast felaktiga detaljer som Scandinavisk Spismiljö ersätter med felfri detalj. Garantin omfattar ej demontering/montering av felaktiga/nya detaljer. Undantag: Garantin omfattar inte skador som garantigivaren inte råder över och som uppstått på grund av yttre omständigheter som exempelvis skorstensbrand. Ej heller skador som uppkommit genom felaktig montering eller att användandet ej överensstämt med denna anvisning. Skorstenen får heller inte varit utsatt för högre temperaturer än 450 vid kontinuerlig drift. Scandinavisk Spismiljö ansvarar inte för kostnader som uppkommit pga stillestånd eller andra indirekta eller direkta skador. Åtgärder: Inträffad skada som kan härledas till fel i materialet skall anmälas till entreprenören alternativt Scandinavisk Spismiljö inom 1 (en) månad från besiktigad skada. Besiktning skall utföras av behörig fackman. Om skadan kan härledas till fel i materialet åligger det Scandinavisk Spismiljö att inom 3 (tre) månader ersätta felaktiga detaljer. Skorstenen skall efter reparation besiktas av behörig fackman senast 30 dagar efter utfört arbete. Garantin gäller enbart installationer som besiktats och godkänts av behörig fackman. Innan dess får inte skorstenen tas i bruk. 23
