Monteringsanvisning NVI2000 Combi

Transkript

1 Monteringsanvisning NVI2000 Combi Utgåva: 5 Art. Nr

2 Innehållsförteckning. Montering av skorstenssektioner... Sidan 3-5 Montering av innertaksplåt... Sidan 6 Montering av tilluftkanal... Sidan 7 Montering av fyrkantig takhuv... Sidan 8-11 Montering av rund takhuv... Sidan 12 Tekniska data... Sidan 15 EU deklaration om överenstämmelse... Sidan 16

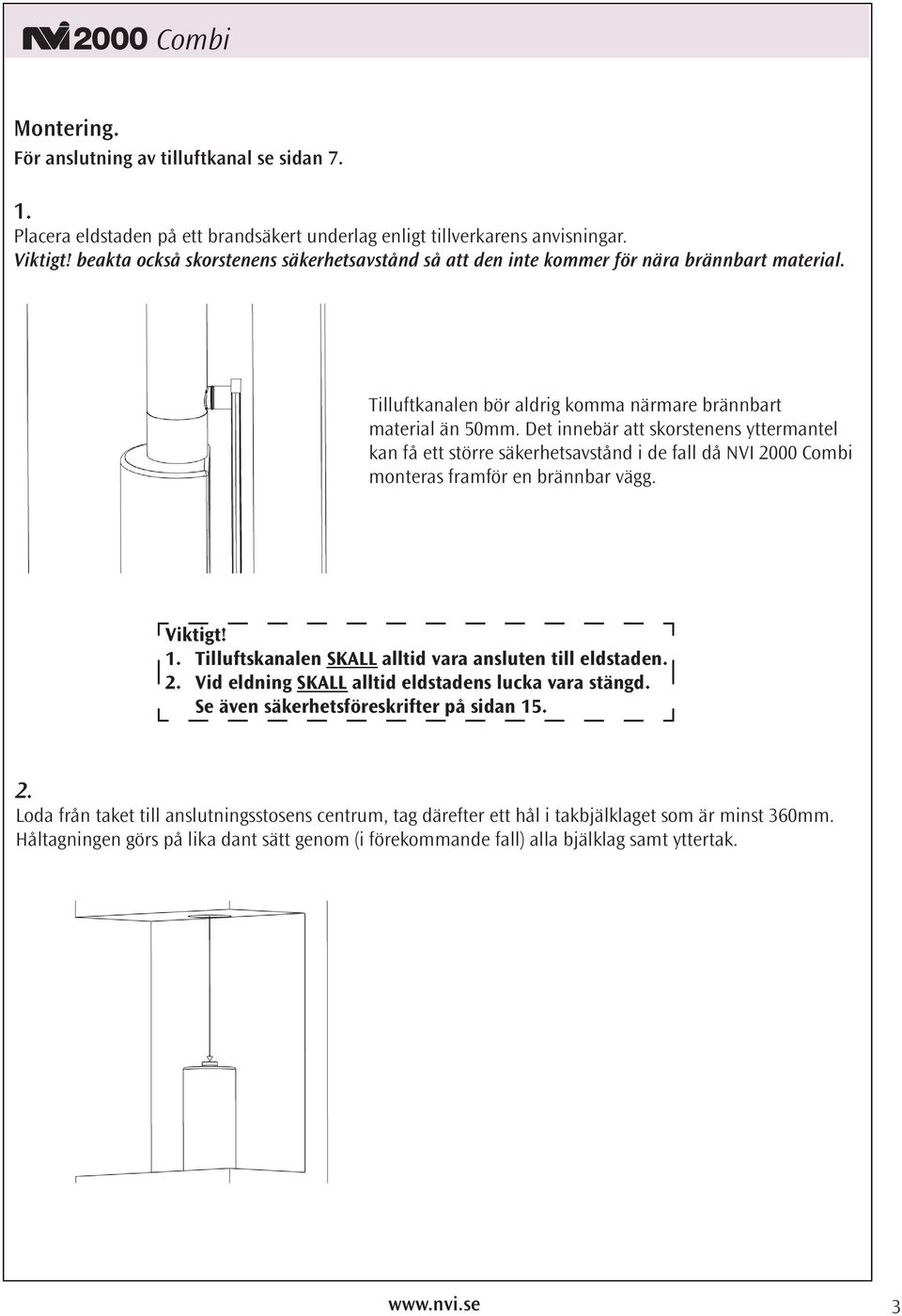

3 Montering. För anslutning av tilluftkanal se sidan Placera eldstaden på ett brandsäkert underlag enligt tillverkarens anvisningar. Viktigt! beakta också skorstenens säkerhetsavstånd så att den inte kommer för nära brännbart material. Tilluftkanalen bör aldrig komma närmare brännbart material än 50mm. Det innebär att skorstenens yttermantel kan få ett större säkerhetsavstånd i de fall då NVI 2000 Combi monteras framför en brännbar vägg. Viktigt! 1. Tilluftskanalen SKALL alltid vara ansluten till eldstaden. 2. Vid eldning SKALL alltid eldstadens lucka vara stängd. Se även säkerhetsföreskrifter på sidan Loda från taket till anslutningsstosens centrum, tag därefter ett hål i takbjälklaget som är minst 360mm. Håltagningen görs på lika dant sätt genom (i förekommande fall) alla bjälklag samt yttertak. 3

4 3. Applicera brandkitt på eldstadens anslutningsstos innan kopplingsstycket sätts på plats. Brandkitt Om anslutningsstosen har annan ytterdiameter än 150mm skall anpassning ske med hjälp av adapter (extra tillbehör) 4. Innan startmodulen monteras på kopplingsstycket skall brandkitt appliceras invändigt i kopplingsstyckets rökkanal. Brandkitt Montera startmodulens rökkanal invändigt i kopplingsstycket, följ efter med rörskålsisoleringen och tillse att det blir god passning i skarven innan sektionens yttermantel monteras utvändigt på kopplingsstyckets yttermantel 5. Lägg innertaksplåten på startmodulen med den lackerade sidan nedåt. Viktigt! Tänk på att innertaksplåtarna inte är delade och därför inte går att montera i efterhand Viktigt! Kontrollera att distansbrickan för tilluft ligger på plats mellan isoleringen och skorstenens yttermantel. Distansbricka behövs ej mellan kopplingsstycke och startmodul.

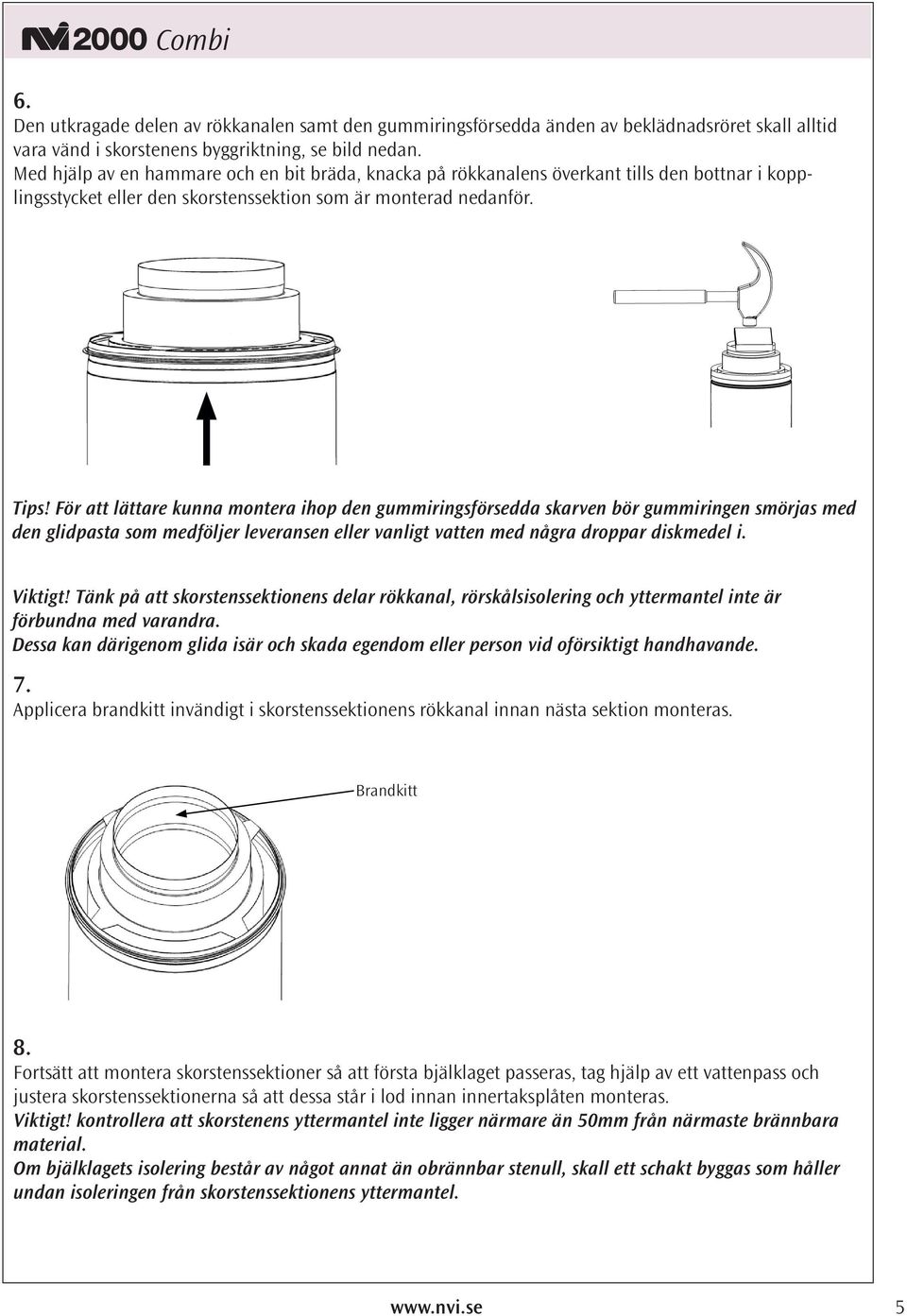

5 6. Den utkragade delen av rökkanalen samt den gummiringsförsedda änden av beklädnadsröret skall alltid vara vänd i skorstenens byggriktning, se bild nedan. Med hjälp av en hammare och en bit bräda, knacka på rökkanalens överkant tills den bottnar i kopplingsstycket eller den skorstenssektion som är monterad nedanför. Tips! För att lättare kunna montera ihop den gummiringsförsedda skarven bör gummiringen smörjas med den glidpasta som medföljer leveransen eller vanligt vatten med några droppar diskmedel i. Viktigt! Tänk på att skorstenssektionens delar rökkanal, rörskålsisolering och yttermantel inte är förbundna med varandra. Dessa kan därigenom glida isär och skada egendom eller person vid oförsiktigt handhavande. 7. Applicera brandkitt invändigt i skorstenssektionens rökkanal innan nästa sektion monteras. Brandkitt 8. Fortsätt att montera skorstenssektioner så att första bjälklaget passeras, tag hjälp av ett vattenpass och justera skorstenssektionerna så att dessa står i lod innan innertaksplåten monteras. Viktigt! kontrollera att skorstenens yttermantel inte ligger närmare än 50mm från närmaste brännbara material. Om bjälklagets isolering består av något annat än obrännbar stenull, skall ett schakt byggas som håller undan isoleringen från skorstenssektionens yttermantel. 5

6 9. Montering av innertaksplåt Skär ett hål Ø260mm i den isoleringsskiva som följer med innertaksplåten. Skär ett snitt från centrumhålet och ut till långsidorna så att isoleringsskivan kan träs utanpå skorstenssektionens yttermantel. placera isoleringsskivan i bjälklaget, denna tjänar som kallrasskydd. För innertaksplåten försiktigt mot innertaket så att inte skorstensektionens lakering skadas. Centrera innertaksplåten runt skorstenssektionen genom att sätta fast silikonlisten mellan innertaksplåten och skorstenssektionens yttermantel. (Se bild nedan) När innertaksplåten är centrerad runt skorstenssektionen skruvas plåten fast med medföljande skruvar. tryck fast det sista av silikonlisten, klipp eller skär bort överflödig list. Förslagsvis döljs skarven bakom skorstenssektionen. Viktigt! Silikonlistens taggiga sida skall vara vänd mot skorstenssektionens yttermantel. 10. Montering av innertaksplåt när innertaket lutar. När innertaket lutar måste hålet i innertaksplåtenvara ovalt, detta åstadkomms genom att medföljande mall klipps ut i önskad lutning. Tejpa sedan fast mallen på innertaksplåten. Rita efter mallen. Klipp sedan bort överflödigt material med den medföljande plåtsaxen. Innerttaksplåt för lutande innertak monteras lika som för plant innertak. 11. Upprepa possition 6-10 tills yttertaket passerats. Viktigt! Glöm inte att lägga dit eventuella golv- och innertaksplåter om huset består av flera våningsplan. 6

7 Anslutning av tilluftskanal 1. Läs igenom eldstadstillverkarens anvisningar för anslutning av tilluft. 2. Placera tilluftkanalen bakom eldstaden och dra isär den så att botten vilar mot eldstadsplanet och att den övre stosen är i centrum på startmodulens anslutning (fig 1). I vissa fall kan eldstadens anslutning för tilluft sitta placerad direkt på eldstadens baksida, i dessa fall drar man isär tilluftkanalen så pass mycket att den centrerar på både eldstadensoch startmodulens stosar för tilluft (fig 2). Fig 1 Fig 2 3. Montera tilluftkanalen mot startmodulens stos. 4. Anslut flexslang (extra tillbehör) mellan tilluftkanalens nedre stos och eldstadens stos för tilluft enligt eldstadstillverkarens anvisning. Viktigt! Tilluftkanal, startmodul eller flexslang får under inga omständigheter täppas till, om detta görs under eldning kan skorstenens ytmanteltemperatur överstiga tillåtna värden. Viktigt! 1. Tilluftskanalen SKALL alltid vara ansluten till eldstaden. 2. Vid eldning SKALL alltid eldstadens lucka vara stängd. Se även säkerhetsföreskrifter på sidan 15. 7

8 Montering av fyrkantig takhuv. 1. Plocka bort takpannor eller takplåt så att det tidigare gjorda hålet friläggs.(se kapitel Montering punkt 2) Mät underbeslagets stos (längd och bredd), det borrade hålet skall vara i centrum av dessa två mått. Markera på undertaket vart underbeslaget kommer att placeras. Därefter sågas bärläkten av så att underbeslaget kan placeras på undertaket. Underbeslaget bör, för att ge bästa tätning träs upp under takpappen eller takboarden se fig. A. fig. A 2. När underbeslaget har placerats så att det borrade hålet är i centrum på underbeslagets stos, rita upp stosens invändiga mått på undertaket, plocka därefter bort underbeslaget och såga ett lodrätt hål genom takbjälklaget. Viktigt! Om undertaket består av board, väv eller något annat poröst material måste en regel sättas upp mellan takstolarna så att det blir en stadig fästpunkt för underbeslaget. Detta med tanke på den snö- eller vindlast takhuven kommer att utsättas för. 3. Lägg därefter tillbaka underbeslaget på undertaket, tillse att takpappen eller takboarden ligger ovanpå underbeslagets övre del se fig. A. Detta är ett måste för att eventuellt kondensvatten inte skall rinna in i takbjälklaget och förorsaka skada. 4. Montera sedan skorstenssektioner genom takbjälklag och underbeslag. Viktigt! Glöm inte att applicera brandkitt lika tidigare. 5. Montera stagring för underbeslag se fig. A. Förbocka stagringens halvor se fig. B, C och D. Montera halvorna runt skorstenssektionen med bifogade skruvar så att dessa hålls kvar på skorstenssektionen. Montera stagringen i underbeslaget fig. E. Viktigt! Drag inte åt skruvarna föränn underbeslaget är fastsatt i undertaket. fig. B fig. C fig. D fig. E 6. Kontrollera med hjälp av ett vattenpass att skorstenssektionerna står lodrätt innan underbeslaget skruvas fast i undertaket. Viktigt! Drag fast alla skruvar för underbeslagets stagring. 8

9 7. När underbeslaget sitter fast i undertaket skall en ram runt underbeslagets stos byggas. Dimensionen på materialet skall vara lika stort som avståndet från undertak till ovansida takbeklädnad. Därefter skall takläkten läggas tillbaka mot underbeslag och den nyss tillverkade träramen. 8. Lägg sedan tillbaka takbeklädnaden mot underbeslaget. I vissa fall kan det bli nödvändigt att kapa och/eller klyva takpannor så att dessa kommer så nära underbeslagets stos som möjligt. 9. För att förhindra inblåsning av snö så bör den medföljande tätningslisten monteras. 10. Lägg därefter dit nederbeslaget. Klistra fast nederbeslagets gummiduk på nederbeslagets överkant, och trä sedan gummiduken under den näst kommande raden av takpannor och fäst gummiduken i takpannans bärläkt med hjälp av spik eller klammer. Fortsätt sedan med att montera återstående skorstensmoduler så att rätt skorstenshöjd erhålls. Viktigt! Om takbeklädnaden består av plåt skall förlängningsplåtar mot nock (extra tillbehör) användas i stället för gummiduk. 9

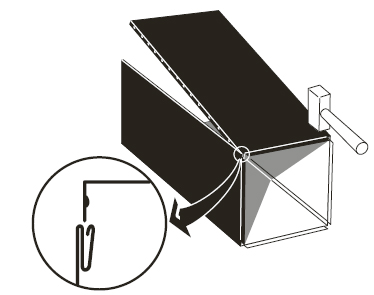

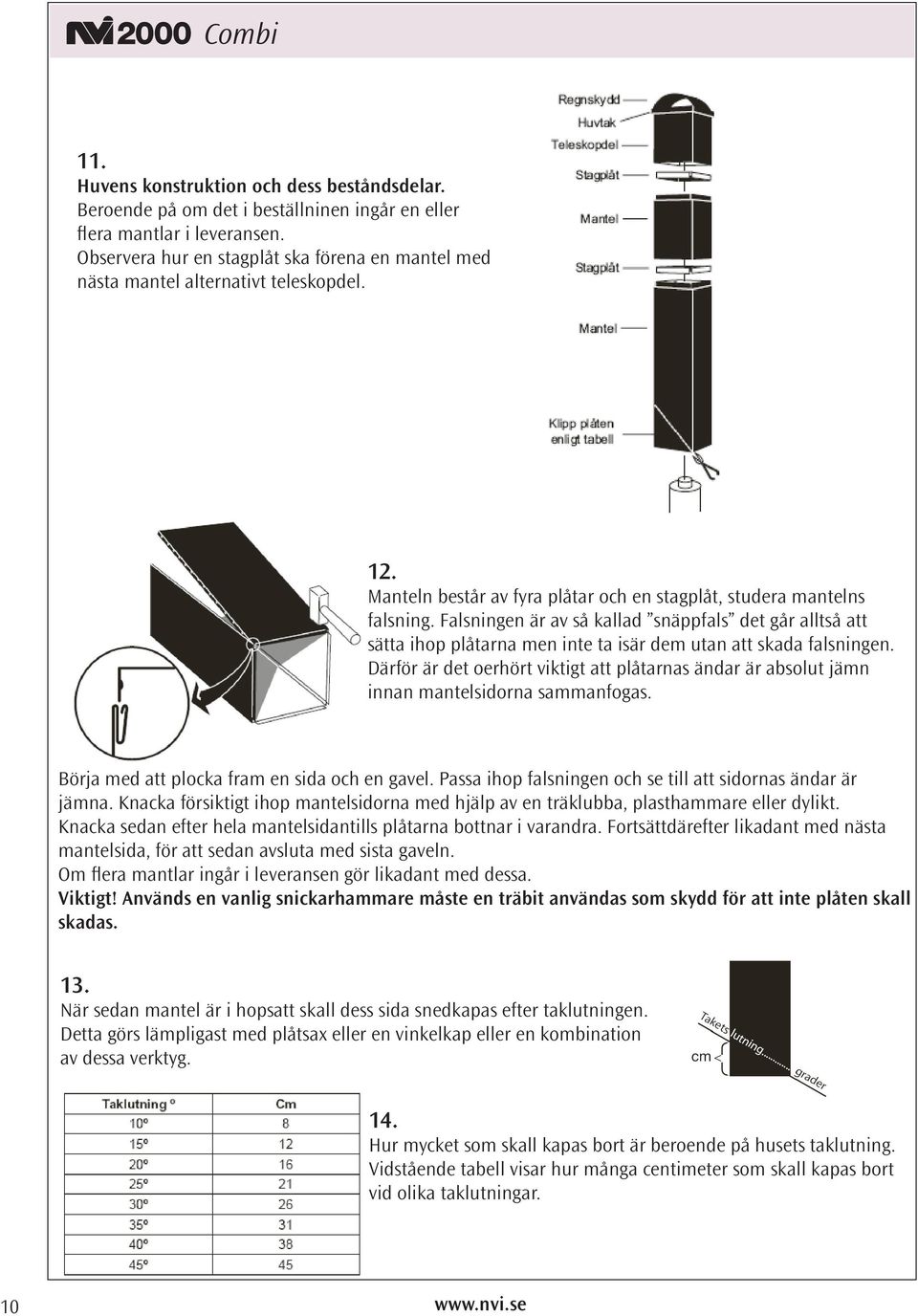

10 11. Huvens konstruktion och dess beståndsdelar. Beroende på om det i beställninen ingår en eller flera mantlar i leveransen. Observera hur en stagplåt ska förena en mantel med nästa mantel alternativt teleskopdel. 12. Manteln består av fyra plåtar och en stagplåt, studera mantelns falsning. Falsningen är av så kallad snäppfals det går alltså att sätta ihop plåtarna men inte ta isär dem utan att skada falsningen. Därför är det oerhört viktigt att plåtarnas ändar är absolut jämn innan mantelsidorna sammanfogas. Börja med att plocka fram en sida och en gavel. Passa ihop falsningen och se till att sidornas ändar är jämna. Knacka försiktigt ihop mantelsidorna med hjälp av en träklubba, plasthammare eller dylikt. Knacka sedan efter hela mantelsidantills plåtarna bottnar i varandra. Fortsättdärefter likadant med nästa mantelsida, för att sedan avsluta med sista gaveln. Om flera mantlar ingår i leveransen gör likadant med dessa. Viktigt! Används en vanlig snickarhammare måste en träbit användas som skydd för att inte plåten skall skadas. 13. När sedan mantel är i hopsatt skall dess sida snedkapas efter taklutningen. Detta görs lämpligast med plåtsax eller en vinkelkap eller en kombination av dessa verktyg. 14. Hur mycket som skall kapas bort är beroende på husets taklutning. Vidstående tabell visar hur många centimeter som skall kapas bort vid olika taklutningar. 10

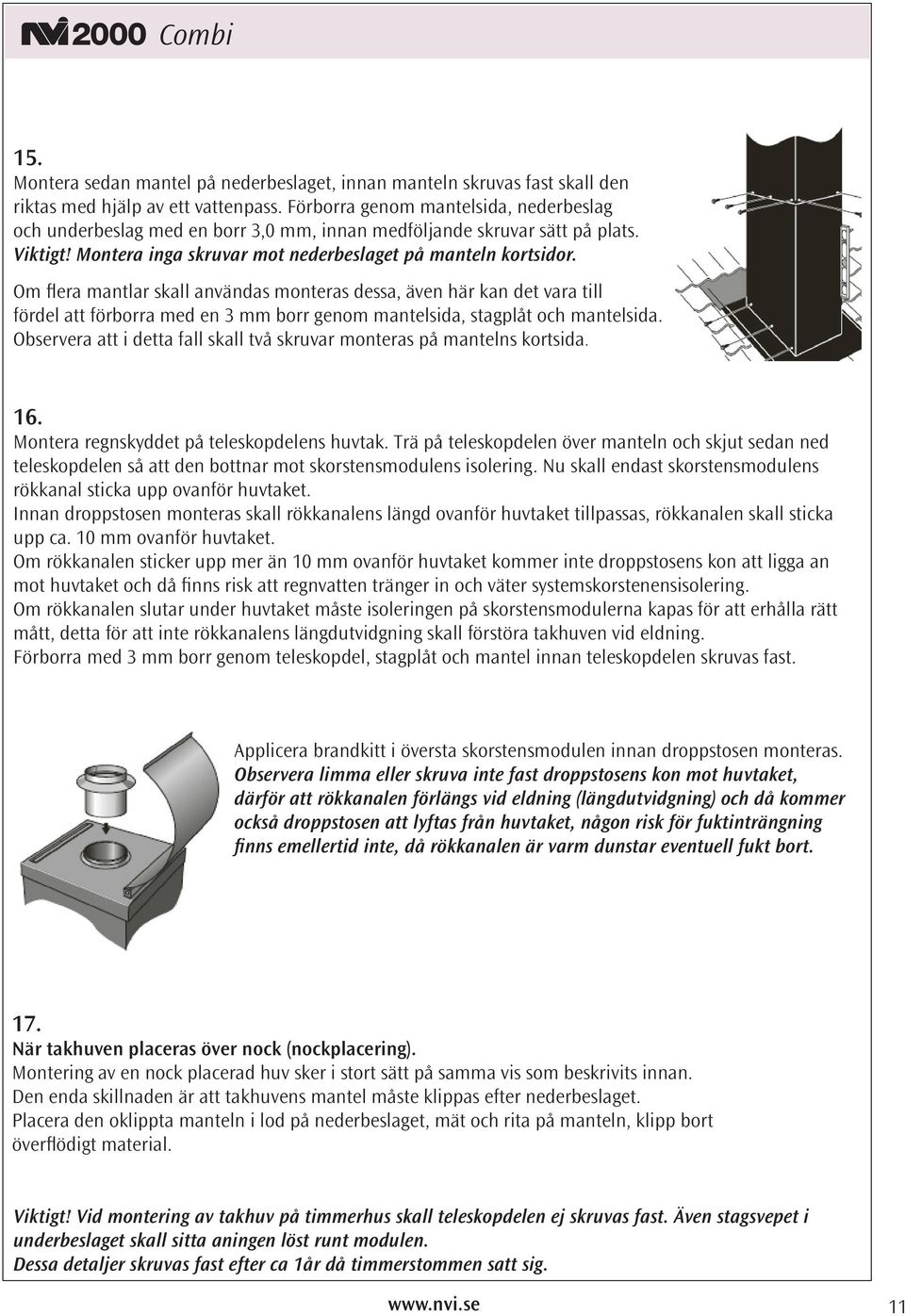

11 15. Montera sedan mantel på nederbeslaget, innan manteln skruvas fast skall den riktas med hjälp av ett vattenpass. Förborra genom mantelsida, nederbeslag och underbeslag med en borr 3,0 mm, innan medföljande skruvar sätt på plats. Viktigt! Montera inga skruvar mot nederbeslaget på manteln kortsidor. Om flera mantlar skall användas monteras dessa, även här kan det vara till fördel att förborra med en 3 mm borr genom mantelsida, stagplåt och mantelsida. Observera att i detta fall skall två skruvar monteras på mantelns kortsida. 16. Montera regnskyddet på teleskopdelens huvtak. Trä på teleskopdelen över manteln och skjut sedan ned teleskopdelen så att den bottnar mot skorstensmodulens isolering. Nu skall endast skorstensmodulens rökkanal sticka upp ovanför huvtaket. Innan droppstosen monteras skall rökkanalens längd ovanför huvtaket tillpassas, rökkanalen skall sticka upp ca. 10 mm ovanför huvtaket. Om rökkanalen sticker upp mer än 10 mm ovanför huvtaket kommer inte droppstosens kon att ligga an mot huvtaket och då finns risk att regnvatten tränger in och väter systemskorstenensisolering. Om rökkanalen slutar under huvtaket måste isoleringen på skorstensmodulerna kapas för att erhålla rätt mått, detta för att inte rökkanalens längdutvidgning skall förstöra takhuven vid eldning. Förborra med 3 mm borr genom teleskopdel, stagplåt och mantel innan teleskopdelen skruvas fast. Applicera brandkitt i översta skorstensmodulen innan droppstosen monteras. Observera limma eller skruva inte fast droppstosens kon mot huvtaket, därför att rökkanalen förlängs vid eldning (längdutvidgning) och då kommer också droppstosen att lyftas från huvtaket, någon risk för fuktinträngning finns emellertid inte, då rökkanalen är varm dunstar eventuell fukt bort. 17. När takhuven placeras över nock (nockplacering). Montering av en nock placerad huv sker i stort sätt på samma vis som beskrivits innan. Den enda skillnaden är att takhuvens mantel måste klippas efter nederbeslaget. Placera den oklippta manteln i lod på nederbeslaget, mät och rita på manteln, klipp bort överflödigt material. Viktigt! Vid montering av takhuv på timmerhus skall teleskopdelen ej skruvas fast. Även stagsvepet i underbeslaget skall sitta aningen löst runt modulen. Dessa detaljer skruvas fast efter ca 1år då timmerstommen satt sig. 11

12 Montering av rund takhuv. 1. Plocka bort takpannor eller takplåt så att det tidigare gjorda hålet friläggs.(se kapitel Montering punkt 2) Därefter sågas bärläkten av så att stagplåtarnakan placeras på undertaket. Såga sedan ett hål genom takbjälklaget som är så stort att närmaste avstånd till brännbart material inte understiger 50 mm. 2. Montera sedan skorstensmoduler så att takbjälklaget passeras, glöm inte att applicera brandkitt lika tidigare. Med hjälp av ett vattenpass riktas systemskorstenen upp så att den står i lod. Montera stagplåtens nedre halva mot undertaket och skorstensmodulen, skruva eller spika fast denna i undertaket. Montera den övre halvan av stagplåten mot skorstensmodulen och spika eller skruva fast den. Viktigt! För att säkerställa en god tätning för eventuellt kondensvatten bör den övre halvan av stagplåten/underbeslaget monteras under takpappen ellertakboarden. 3. Därefter sätts bärlekten och takpannorna tillbakaså nära skorstenssektionen som möjligt, det kan bli nödvändigt att klyva och/eller kapa någon takpanna. 12

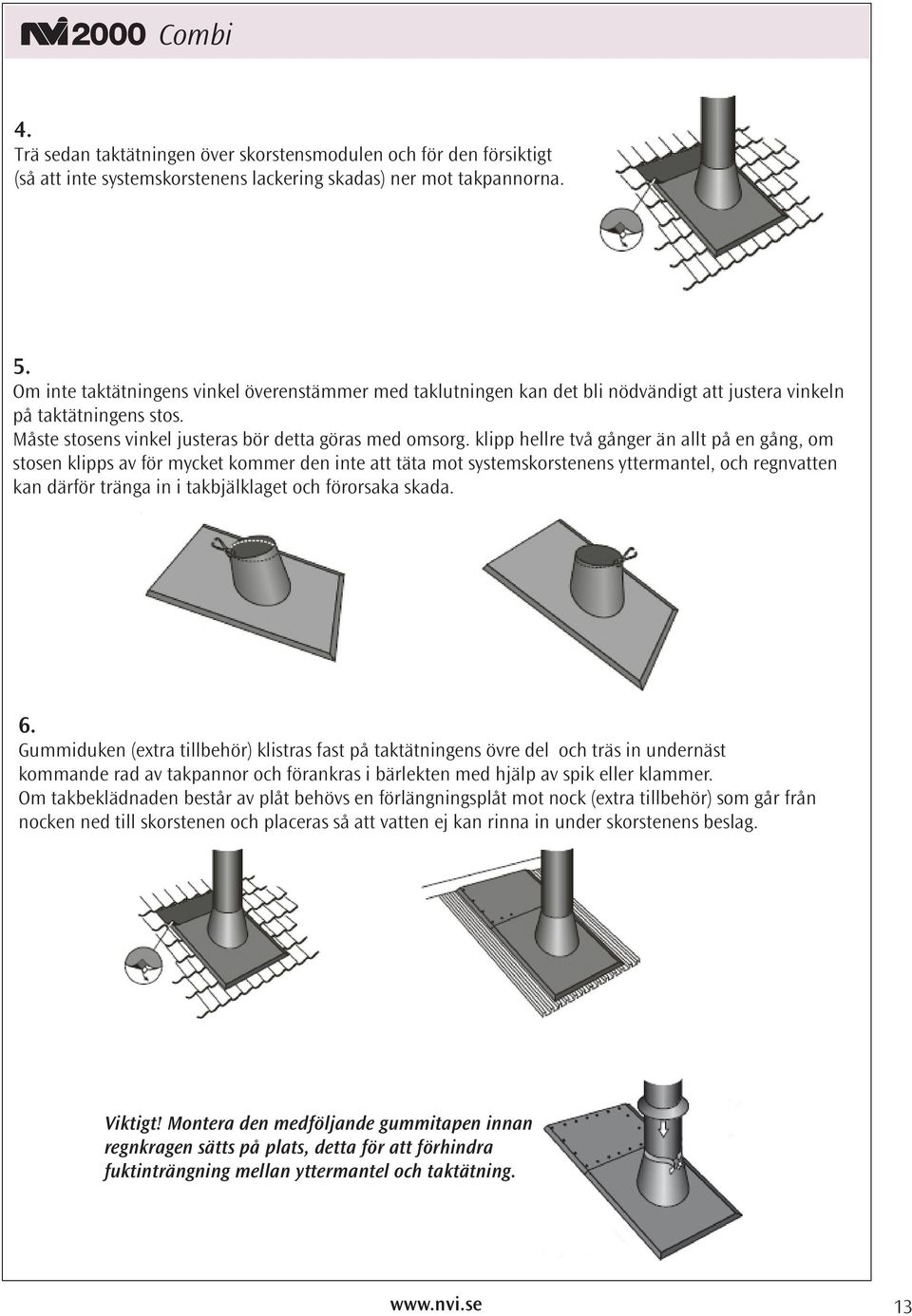

13 4. Trä sedan taktätningen över skorstensmodulen och för den försiktigt (så att inte systemskorstenens lackering skadas) ner mot takpannorna. 5. Om inte taktätningens vinkel överenstämmer med taklutningen kan det bli nödvändigt att justera vinkeln på taktätningens stos. Måste stosens vinkel justeras bör detta göras med omsorg. klipp hellre två gånger än allt på en gång, om stosen klipps av för mycket kommer den inte att täta mot systemskorstenens yttermantel, och regnvatten kan därför tränga in i takbjälklaget och förorsaka skada. 6. Gummiduken (extra tillbehör) klistras fast på taktätningens övre del och träs in undernäst kommande rad av takpannor och förankras i bärlekten med hjälp av spik eller klammer. Om takbeklädnaden består av plåt behövs en förlängningsplåt mot nock (extra tillbehör) som går från nocken ned till skorstenen och placeras så att vatten ej kan rinna in under skorstenens beslag. Viktigt! Montera den medföljande gummitapen innan regnkragen sätts på plats, detta för att förhindra fuktinträngning mellan yttermantel och taktätning. 13

14 7. Montera därefter regnkragen så nära taktätningens stos som möjligt. Glöm ej att dra fast plåtskruven i ytterkant annars tappar regnkragen sin form och försämrar tätning mot regnvatten. Applicera en sträng av medföljande utefog i skarven mellan regnkragen och systemskorstenens yttermantel. Viktigt! Som extra tätning för regnvatten är det mycket viktigt att applicera utefog under alla spännband för systemskorstenens skarvar, på den del av skorstenen som är ovanför taktätningen. 8. Applicera en sträng av utefog ca. 100mm ned på den översta skorstenssektionen innan det kombinerade topp och regnskyddet trycks fast på översta skorstenssektionen. Viktigt! Det innre toppskyddet måste sluta tätt mot skorstenssektionens yttermantel och måste därför med stor omsorg tätas med utefog se A. A 9. När den runda takhuven placeras över nock (nockplacering). Montering av en nock placerad huv sker på samma vis som beskrivits innan. Den enda skillnaden är att taktätningen är specialtillverkad efter Er taklutning och eventuell förskjutning från nockcentrum. 14

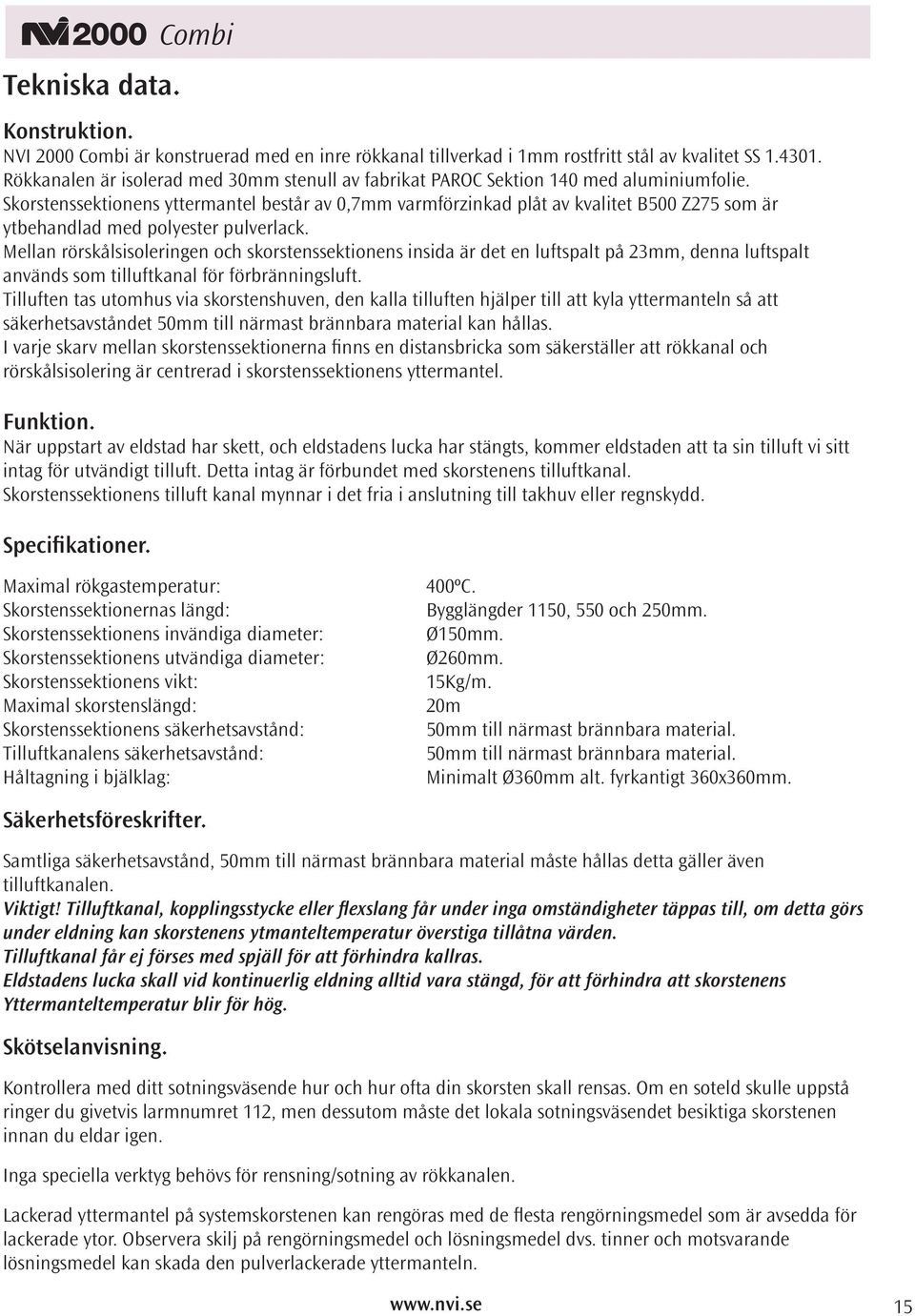

15 Tekniska data. Combi Konstruktion. NVI 2000 Combi är konstruerad med en inre rökkanal tillverkad i 1mm rostfritt stål av kvalitet SS Rökkanalen är isolerad med 30mm stenull av fabrikat PAROC Sektion 140 med aluminiumfolie. Skorstenssektionens yttermantel består av 0,7mm varmförzinkad plåt av kvalitet B500 Z275 som är ytbehandlad med polyester pulverlack. Mellan rörskålsisoleringen och skorstenssektionens insida är det en luftspalt på 23mm, denna luftspalt används som tilluftkanal för förbränningsluft. Tilluften tas utomhus via skorstenshuven, den kalla tilluften hjälper till att kyla yttermanteln så att säkerhetsavståndet 50mm till närmast brännbara material kan hållas. I varje skarv mellan skorstenssektionerna finns en distansbricka som säkerställer att rökkanal och rörskålsisolering är centrerad i skorstenssektionens yttermantel. Funktion. När uppstart av eldstad har skett, och eldstadens lucka har stängts, kommer eldstaden att ta sin tilluft vi sitt intag för utvändigt tilluft. Detta intag är förbundet med skorstenens tilluftkanal. Skorstenssektionens tilluft kanal mynnar i det fria i anslutning till takhuv eller regnskydd. Specifikationer. Maximal rökgastemperatur: Skorstenssektionernas längd: Skorstenssektionens invändiga diameter: Skorstenssektionens utvändiga diameter: Skorstenssektionens vikt: Maximal skorstenslängd: Skorstenssektionens säkerhetsavstånd: Tilluftkanalens säkerhetsavstånd: Håltagning i bjälklag: 00ºC. Bygglängder 1150, 550 och 250mm. Ø150mm. Ø260mm. 15Kg/m. 20m 50mm till närmast brännbara material. 50mm till närmast brännbara material. Minimalt Ø360mm alt. fyrkantigt 360x360mm. Säkerhetsföreskrifter. Samtliga säkerhetsavstånd, 50mm till närmast brännbara material måste hållas detta gäller även tilluftkanalen. Viktigt! Tilluftkanal, kopplingsstycke eller flexslang får under inga omständigheter täppas till, om detta görs under eldning kan skorstenens ytmanteltemperatur överstiga tillåtna värden. Tilluftkanal får ej förses med spjäll för att förhindra kallras. Eldstadens lucka skall vid kontinuerlig eldning alltid vara stängd, för att förhindra att skorstenens Yttermanteltemperatur blir för hög. Skötselanvisning. Kontrollera med ditt sotningsväsende hur och hur ofta din skorsten skall rensas. Om en soteld skulle uppstå ringer du givetvis larmnumret 112, men dessutom måste det lokala sotningsväsendet besiktiga skorstenen innan du eldar igen. Inga speciella verktyg behövs för rensning/sotning av rökkanalen. Lackerad yttermantel på systemskorstenen kan rengöras med de flesta rengörningsmedel som är avsedda för lackerade ytor. Observera skilj på rengörningsmedel och lösningsmedel dvs. tinner och motsvarande lösningsmedel kan skada den pulverlackerade yttermanteln. 15

16 eu-deklaration om överensstämmelse ProdUkT som omfattas av denna deklaration Combi Produkttyp: Typbetäckning: Typ enl. standard: Systemskorsten av metall. NVI 2000 Combi. SS-EN : T400-N1-D/W-Vm-L20100-G50. Avsedd användning: Skorsten för eldstäder med maximal effekt 120 kw. Bränslen: Lättolja, gas, ved, kol, torv. Max rökgastemperatur: 400º C. Särskilda villkor: Inga. Tillverkare Namn: Adress: Tillverkningsställe: Näldens VärmeIndustri AB. Näldenvägen 40, SE NÄLDEN. Nälden. TillverkningskonTroll av godkänt organ Namn: SP Sveriges Provnings- och Forskningsinstitut AB Adress: Box 857, SE BORÅS Rapport nr / datum: 0402-CPD , Carlolof Hallström VD Näldens VärmeIndustri AB Bilagor Monterings- och installationsanvisning inklusive produktinformation. ZA-bilagan i SS-EN skorstenar - Krav för metallskorstenar Del 1: Systemskorstenar Senaste rapport om godkänd tillverkningskontroll.
