Informationsdokument

Storlek: px
Starta visningen från sidan:

Download "Informationsdokument"

Transkript

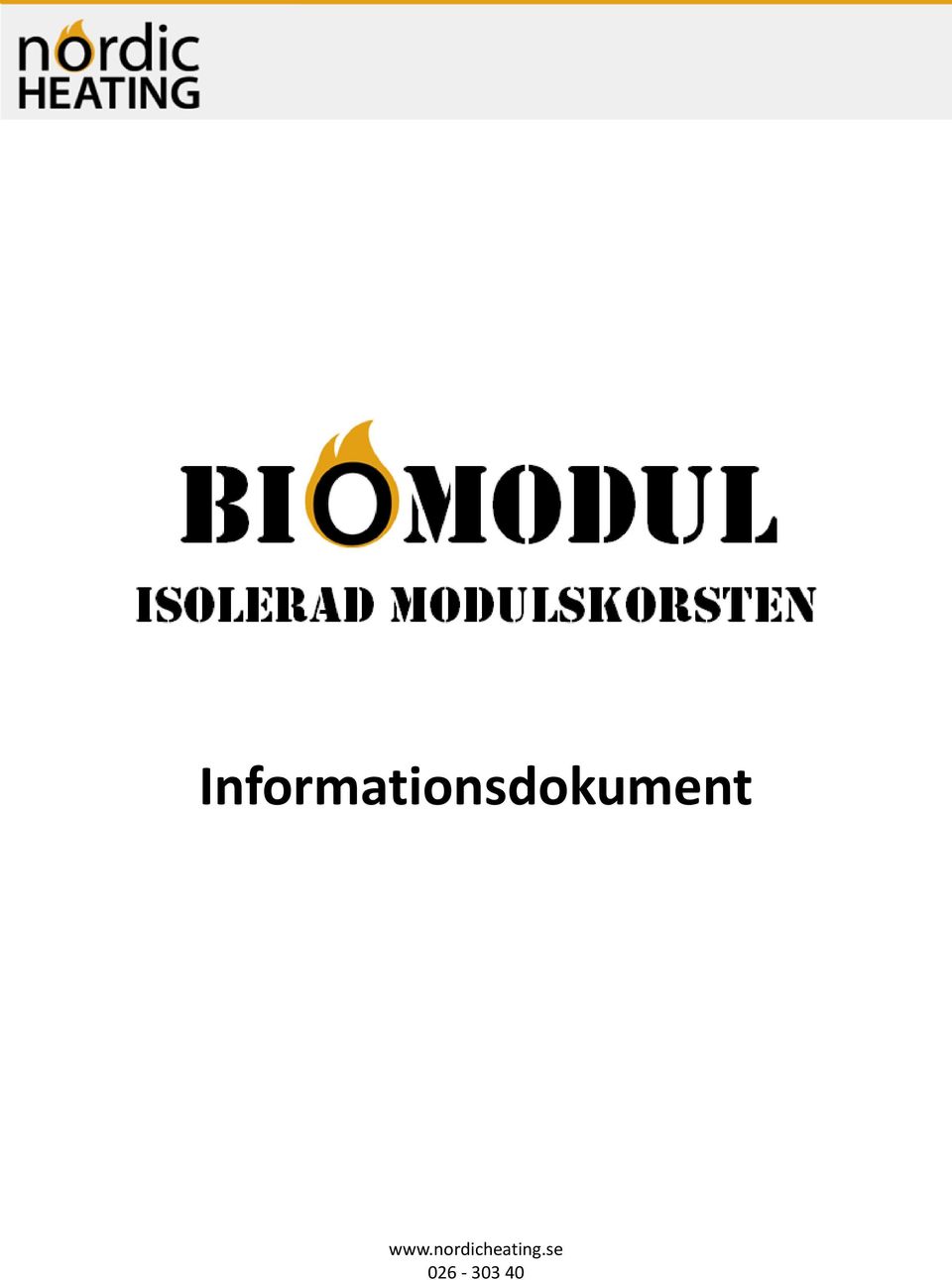

1 Informationsdokument

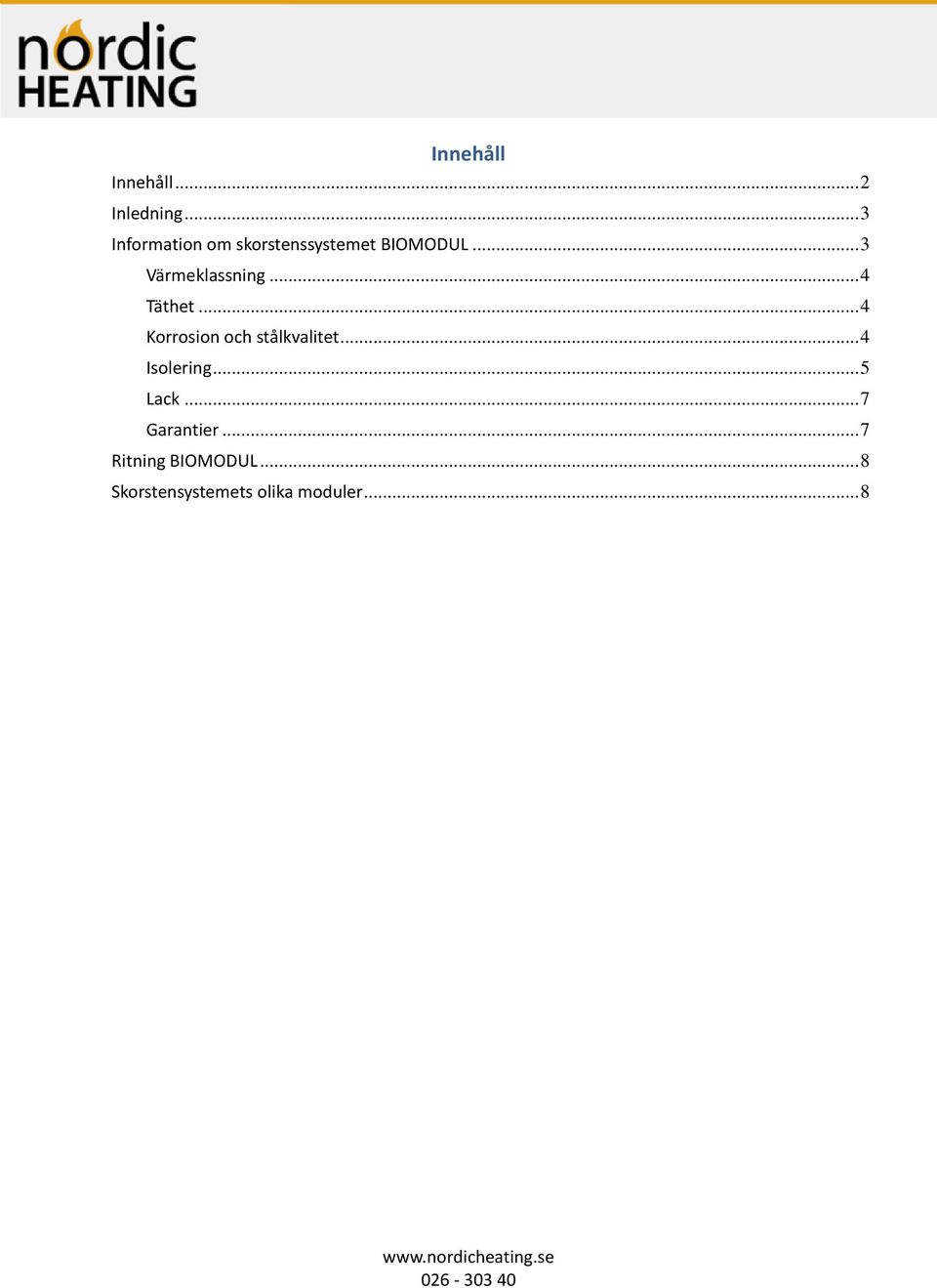

2 Innehåll Innehåll... 2 Inledning... 3 Information om skorstenssystemet BIOMODUL... 3 Värmeklassning... 4 Täthet... 4 Korrosion och stålkvalitet... 4 Isolering... 5 Lack... 7 Garantier... 7 Ritning BIOMODUL... 8 Skorstensystemets olika moduler... 8

3 Inledning Detta dokument ger en genomgång av skorstenssystemet BIOMODUL och dess ingående delar samt en hel del information om vilka regler som gäller. Dokumentet kompletteras av den separata byggbeskrivningen för BIOMODUL som bifogas en leverans. I Boverkets byggregler framgår vilka regler som gäller från myndigheternas sida. Detta dokument bygger på BBR 19 som gäller från början av 2012 till dess BBR 20 utges. För att underlätta har vi på hemsidan - utdrag ur BBR:en. Vår avsikt är att alla nödvändiga delar att känna till inför en ny- eller ominstallation av skorsten och/eller eldstad skall ingå. Ta gärna även en titt på vårt dokument för förslag till kontrollplan som skall inlämnas till kommunen inför att startbesked för byggåtgärd kan erhållas, även det tillgängligt på hemsidan. Information om skorstenssystemet BIOMODUL BIOMODUL är certifierad enligt standarden EN med bland annat certifikatsnummer 0370-CPD Vid certifiering har omfattande tester utförts av täthet, isolerande förmåga bärighet med mera för att säkerställa att BIOMODUL klarar de krav som standarden kräver. Certifiering för BIOMODUL: T600 N1 D Vm L50050 G50.

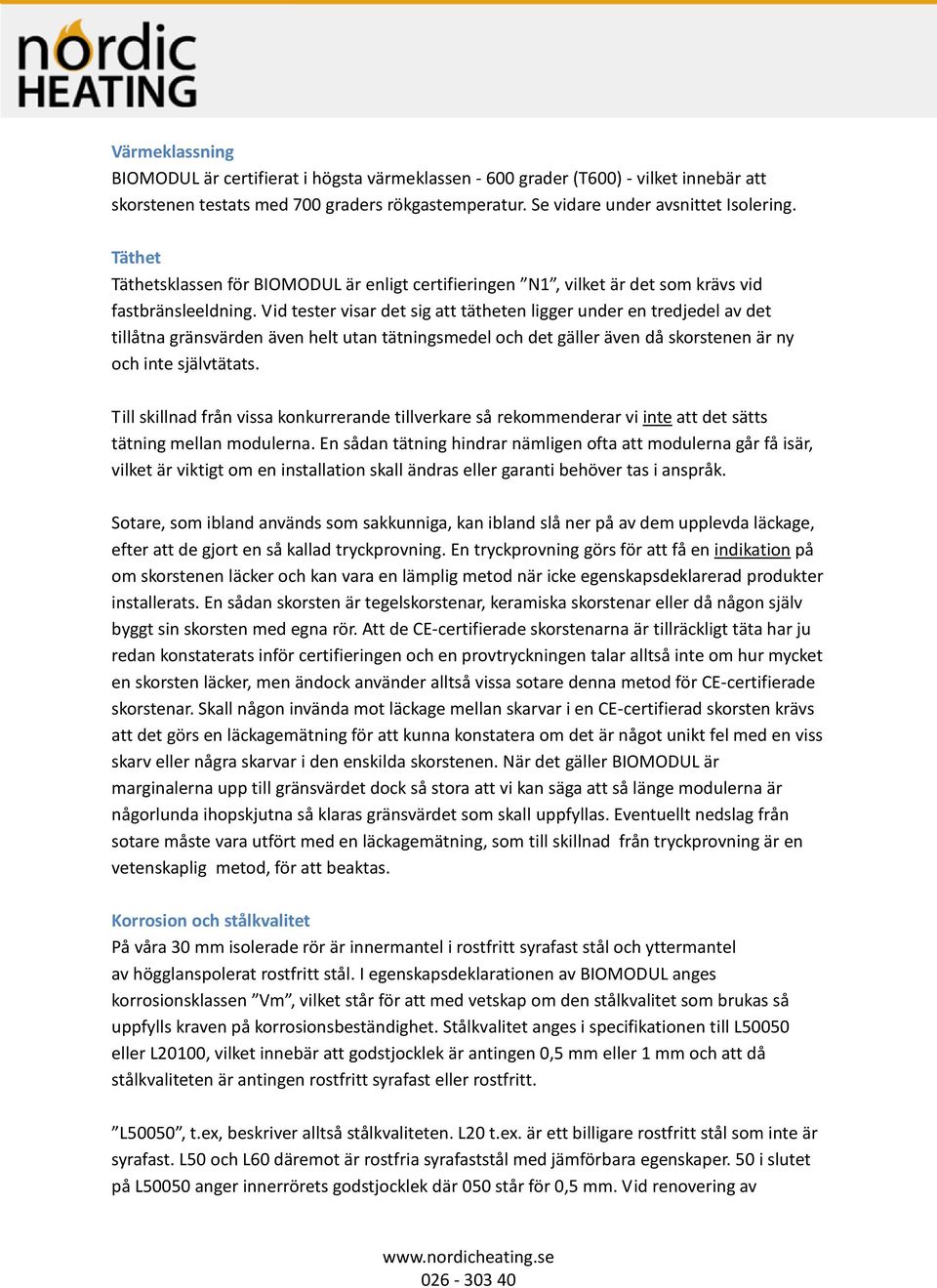

4 Värmeklassning BIOMODUL är certifierat i högsta värmeklassen grader (T600) - vilket innebär att skorstenen testats med 700 graders rökgastemperatur. Se vidare under avsnittet Isolering. Täthet Täthetsklassen för BIOMODUL är enligt certifieringen N1, vilket är det som krävs vid fastbränsleeldning. Vid tester visar det sig att tätheten ligger under en tredjedel av det tillåtna gränsvärden även helt utan tätningsmedel och det gäller även då skorstenen är ny och inte självtätats. Till skillnad från vissa konkurrerande tillverkare så rekommenderar vi inte att det sätts tätning mellan modulerna. En sådan tätning hindrar nämligen ofta att modulerna går få isär, vilket är viktigt om en installation skall ändras eller garanti behöver tas i anspråk. Sotare, som ibland används som sakkunniga, kan ibland slå ner på av dem upplevda läckage, efter att de gjort en så kallad tryckprovning. En tryckprovning görs för att få en indikation på om skorstenen läcker och kan vara en lämplig metod när icke egenskapsdeklarerad produkter installerats. En sådan skorsten är tegelskorstenar, keramiska skorstenar eller då någon själv byggt sin skorsten med egna rör. Att de CE-certifierade skorstenarna är tillräckligt täta har ju redan konstaterats inför certifieringen och en provtryckningen talar alltså inte om hur mycket en skorsten läcker, men ändock använder alltså vissa sotare denna metod för CE-certifierade skorstenar. Skall någon invända mot läckage mellan skarvar i en CE-certifierad skorsten krävs att det görs en läckagemätning för att kunna konstatera om det är något unikt fel med en viss skarv eller några skarvar i den enskilda skorstenen. När det gäller BIOMODUL är marginalerna upp till gränsvärdet dock så stora att vi kan säga att så länge modulerna är någorlunda ihopskjutna så klaras gränsvärdet som skall uppfyllas. Eventuellt nedslag från sotare måste vara utfört med en läckagemätning, som till skillnad från tryckprovning är en vetenskaplig metod, för att beaktas. Korrosion och stålkvalitet På våra 30 mm isolerade rör är innermantel i rostfritt syrafast stål och yttermantel av högglanspolerat rostfritt stål. I egenskapsdeklarationen av BIOMODUL anges korrosionsklassen Vm, vilket står för att med vetskap om den stålkvalitet som brukas så uppfylls kraven på korrosionsbeständighet. Stålkvalitet anges i specifikationen till L50050 eller L20100, vilket innebär att godstjocklek är antingen 0,5 mm eller 1 mm och att då stålkvaliteten är antingen rostfritt syrafast eller rostfritt. L50050, t.ex, beskriver alltså stålkvaliteten. L20 t.ex. är ett billigare rostfritt stål som inte är syrafast. L50 och L60 däremot är rostfria syrafaststål med jämförbara egenskaper. 50 i slutet på L50050 anger innerrörets godstjocklek där 050 står för 0,5 mm. Vid renovering av

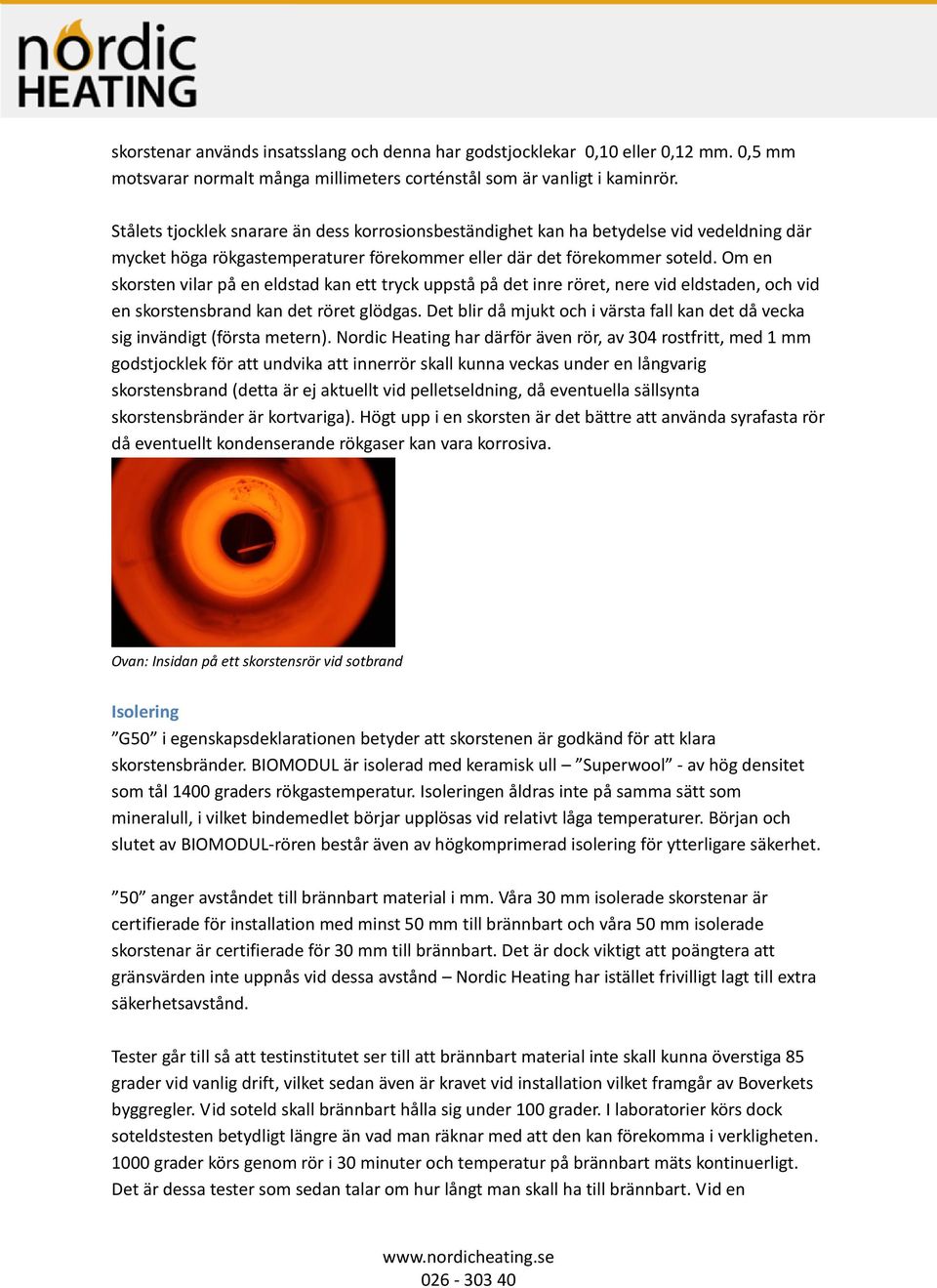

5 skorstenar används insatsslang och denna har godstjocklekar 0,10 eller 0,12 mm. 0,5 mm motsvarar normalt många millimeters corténstål som är vanligt i kaminrör. Stålets tjocklek snarare än dess korrosionsbeständighet kan ha betydelse vid vedeldning där mycket höga rökgastemperaturer förekommer eller där det förekommer soteld. Om en skorsten vilar på en eldstad kan ett tryck uppstå på det inre röret, nere vid eldstaden, och vid en skorstensbrand kan det röret glödgas. Det blir då mjukt och i värsta fall kan det då vecka sig invändigt (första metern). Nordic Heating har därför även rör, av 304 rostfritt, med 1 mm godstjocklek för att undvika att innerrör skall kunna veckas under en långvarig skorstensbrand (detta är ej aktuellt vid pelletseldning, då eventuella sällsynta skorstensbränder är kortvariga). Högt upp i en skorsten är det bättre att använda syrafasta rör då eventuellt kondenserande rökgaser kan vara korrosiva. Ovan: Insidan på ett skorstensrör vid sotbrand Isolering G50 i egenskapsdeklarationen betyder att skorstenen är godkänd för att klara skorstensbränder. BIOMODUL är isolerad med keramisk ull Superwool - av hög densitet som tål 1400 graders rökgastemperatur. Isoleringen åldras inte på samma sätt som mineralull, i vilket bindemedlet börjar upplösas vid relativt låga temperaturer. Början och slutet av BIOMODUL-rören består även av högkomprimerad isolering för ytterligare säkerhet. 50 anger avståndet till brännbart material i mm. Våra 30 mm isolerade skorstenar är certifierade för installation med minst 50 mm till brännbart och våra 50 mm isolerade skorstenar är certifierade för 30 mm till brännbart. Det är dock viktigt att poängtera att gränsvärden inte uppnås vid dessa avstånd Nordic Heating har istället frivilligt lagt till extra säkerhetsavstånd. Tester går till så att testinstitutet ser till att brännbart material inte skall kunna överstiga 85 grader vid vanlig drift, vilket sedan även är kravet vid installation vilket framgår av Boverkets byggregler. Vid soteld skall brännbart hålla sig under 100 grader. I laboratorier körs dock soteldstesten betydligt längre än vad man räknar med att den kan förekomma i verkligheten grader körs genom rör i 30 minuter och temperatur på brännbart mäts kontinuerligt. Det är dessa tester som sedan talar om hur långt man skall ha till brännbart. Vid en

6 simulerad sotbrand i en BIOMODUL-skorsten på material som ligger 50 mm från skorstensrör visade det sig att maximal temperatur på brännbart som kunde uppmätas var 44 grader och det är vid första bjälklagsgenomföring. Vid 30 mm avstånd till brännbart understiger brännbart material 100 grader vid soteldstest som reglerna kräver. Våra 30 mm isolerade rör har visat sig klara även 30 mm avstånd till brännbart i tester och våra 50 mm isolerade rör klarar 10 mm till brännbart innan gränsvärden överskrids. Det kan ju dock vara så att det förekommer mera ogynnsamma förhållanden i verkligheten än de som förekommer i laboratoriet - t.ex kan isoleringstjocklekar av ett bjälklag eller vägg vara större i en genomföring än vad certifieringsstandarden anger att det skall vara vid tester. Det är av denna anledning som vi lagt till en marginal på avståndet till brännbart. Förslag på hur genomföringar skall utformas är alltså betydligt mer restriktiva än vad lagen säger och vad som framkommit i CE-certifiering. Som en del i BIOMODUL-systemet finns även så kallade skyddsrör som underlättar installationer vid genomföringar. Skyddsröret är till för att ytterligare skydda en brännbar genomföring. Ovan har isoleringens roll för brandsäkerhet diskuterats, men det finns även en annan aspekt: människor skall inte skada sig på varma rör. Gränsvärdet är 100 grader på utsidan av rör och mäts rörets temperatur upp till högre än så skall skydd förekomma. I det rum där eldstaden står anmärks i princip aldrig på ytterrörets temperatur även om gränsvärdet på 100 grader gäller även här. Det vore ju för uppenbart underligt med tanke på att eldstadens temperatur på vissa ställen kan uppgå till flera hundra grader högre temperatur än vad röret någonsin kan nå upp till! Vidare installeras dagligen oisolerade skorstensrör som ansluts till murstock och dessa rör kommer upp i många 100 grader. Många isolerade skorstenssystem börjar även med 25 mm isolering för att sedan övergå till tjockare isolering. Alla dessa installationer skulle de facto vara olagliga genom att yttertemperatur i dessa fall också alltid överstiger 100 grader. Nordic Heating har länge påpekat denna inkonsekvens i reglerna för Boverket, som ansvarar för de svenska reglerna, men de har ännu inte (februari 2012) kunnat lämna ett svar. Huruvida mer än 100 grader kommer uppmätas eller ej beror förutom på skorstenens kvalitet och isolering även till stor del på eldstaden. Främst är det dock eldningsförfarande samt bränsle som påverkar rökgasernas temperatur. Vilken temperatur på ytterröret som uppmäts, och om den kommer att överstiga gränsvärdet, är inte möjligt att veta innan driftsättning. Det finns olika möjligheter att hantera det fall att temperaturen på ytterröret uppmäts till mer än 100 grader.

7 1) Gå över till 50 mm isolerade rör. Detta görs inte för brandsäkerheten, vilken kan säkerställas ändå, utan för att undvika att 100 grader överstigs på utsidan av rör. Inte ens 50 mm isolering kan garantera under 100 grader men sannolikheten är stor. Många vill dock inte använda 50 mm isolerade rör eftersom det innebär att mindre värme tillförs bostaden. Även isolerade skorstensrör (30 mm) innebär nämligen en inte oväsentlig källa till uppvärmning. Vid högre isolering stiger temperaturen på rökgaserna och det sker en ökad eldning för kråkorna. 2) Sätt dit våra perforerade ytterrör, som samtidigt kan bli en trevlig inredningsdetalj, i det/de utrymmen där eldstaden inte befinner sig (t.ex. en övervåning). T.ex kan det vara snyggt med rostfritt rör och lackerade perforerade ytterrör. De är väl perforerade så de blanka röret kan ses bakom. Se mer om perforerade ytterrör nedan. 3) För den som redan installerat 30 mm rör som konstaterats ha en temperatur som överstiger 100 grader och/eller där det upplevs som riskfyllt (t.ex rör upp genom barnkammare) så finns inom BIOMODUL-systemet en annan typ av perforerade ytterrör som kan monteras efter installation. Lack Under 2012 får Nordic Heating möjlighet att pulverlacka rör i en egen anläggning. Det finns därmed stora möjligheter att själv välja färg på sin skorsten, vilket skapar nya möjligheter att betrakta BIOMODUL inte bara som en skorsten utan även en inredningsdetalj! För färger utöver standard, som är svart eller rostfritt, görs ett pålägg på 25% på ordinarie pris. Garantier Hittar du lägre pris någon annanstans när det gäller isolerade modulskorstenar så får du ett pris som understiger det Du hittat med 10%! Kravet är att de skall vara tillverkade av rostfritt syrafast stål, vara godkända mot sotbrand samt klara temperaturspecifikationen minst 450 grader och får installeras med 75 mm eller kortare till brännbart material. BIOMODUL är certifierat för högsta temperaturklass grader - samt med minsta avstånd till brännbart på 30 eller 50 mm beroende på isoleringstjocklek. Kvalitetsgarantin för BIOMODUL-skorstenar är 20 år och gäller för delar som är i kontakt med rökgaser, där vi om genomfrätning sker lämnar utbytesenhet utan kostnad. Garanti gäller endast om eldstadens eldningsinstruktioner följts och inte vid eldning med spannmål.

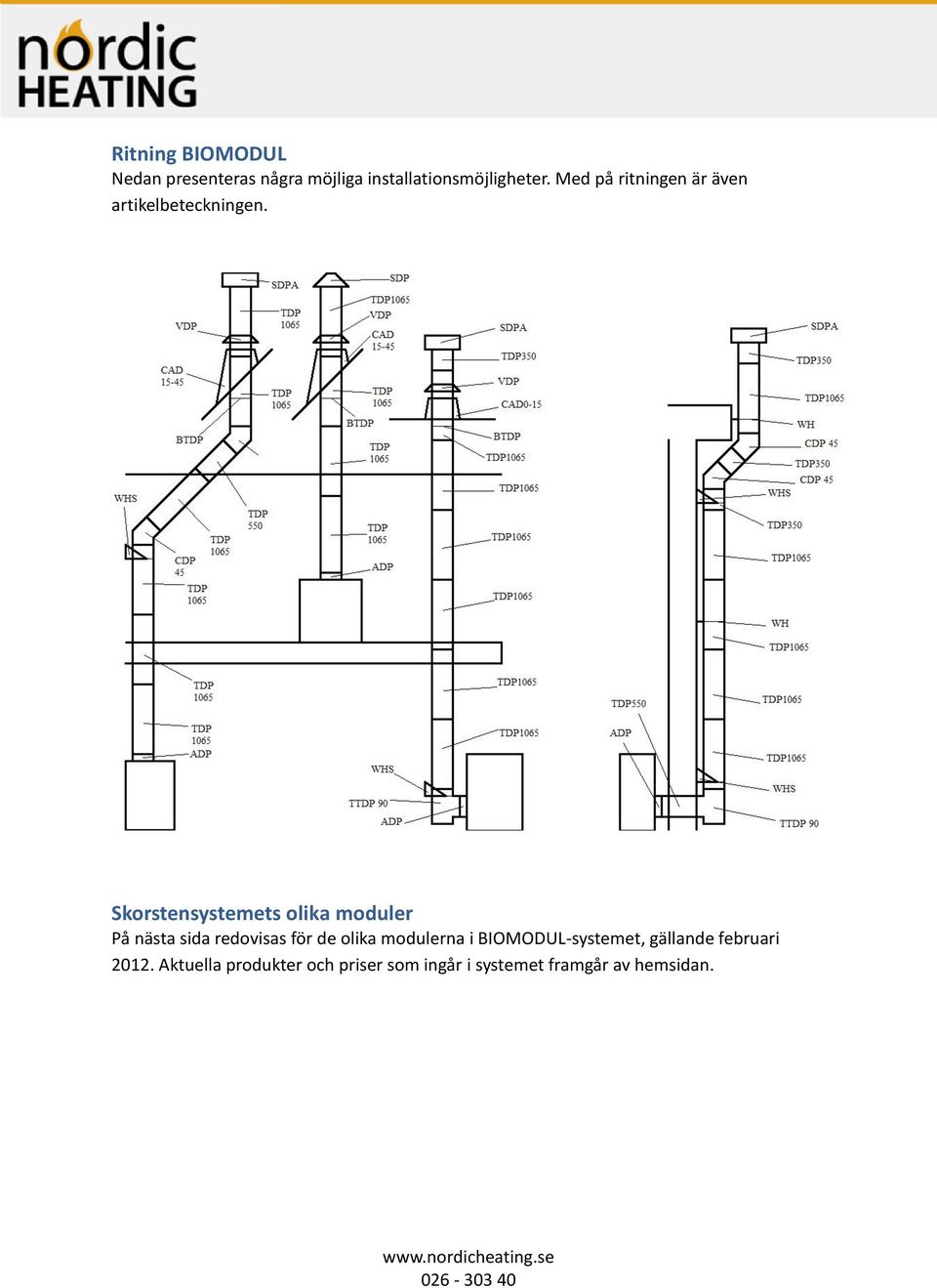

8 Ritning BIOMODUL Nedan presenteras några möjliga installationsmöjligheter. Med på ritningen är även artikelbeteckningen. Skorstensystemets olika moduler På nästa sida redovisas för de olika modulerna i BIOMODUL-systemet, gällande februari Aktuella produkter och priser som ingår i systemet framgår av hemsidan.

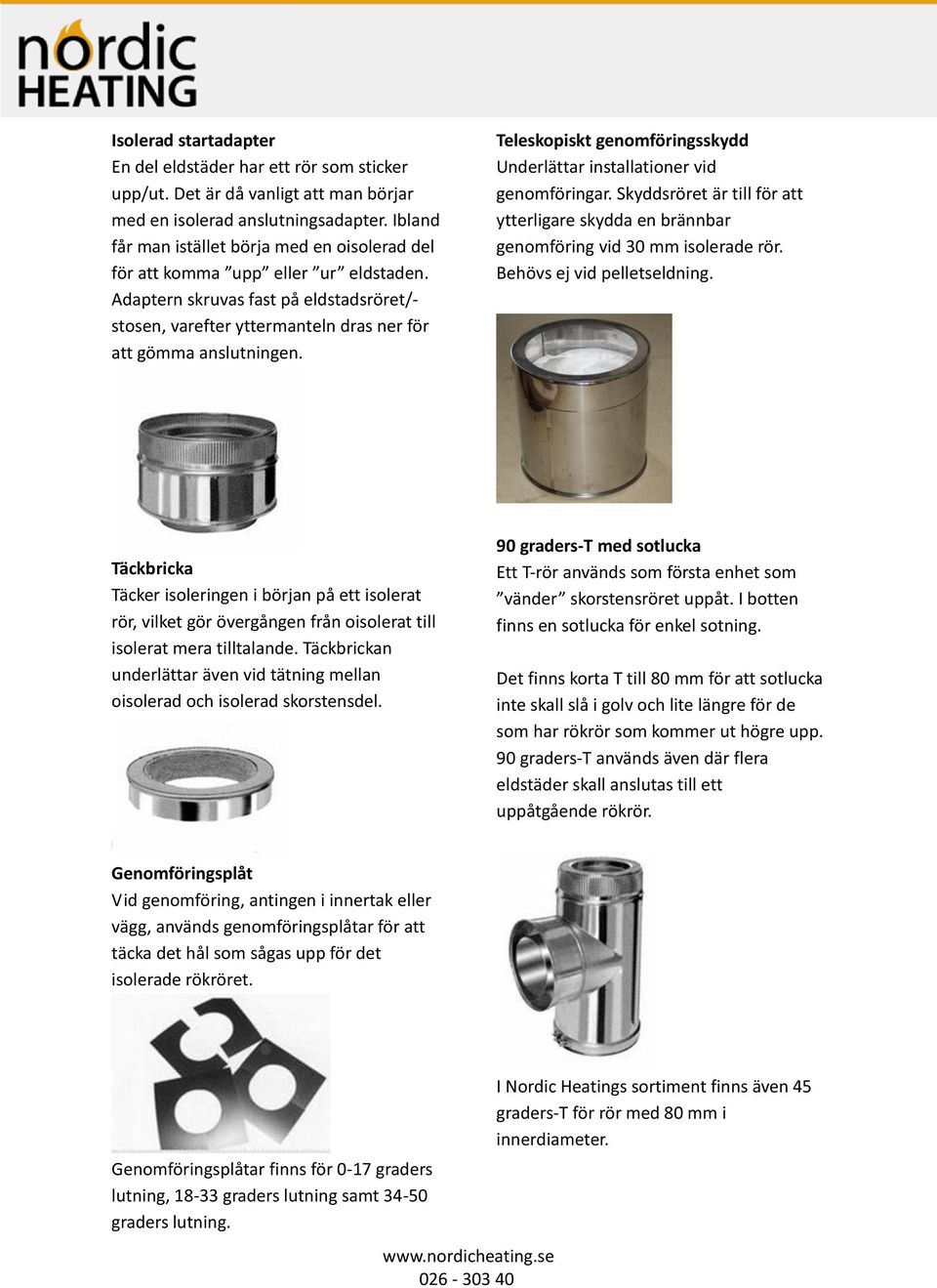

9 Isolerad startadapter En del eldstäder har ett rör som sticker upp/ut. Det är då vanligt att man börjar med en isolerad anslutningsadapter. Ibland får man istället börja med en oisolerad del för att komma upp eller ur eldstaden. Adaptern skruvas fast på eldstadsröret/- stosen, varefter yttermanteln dras ner för att gömma anslutningen. Teleskopiskt genomföringsskydd Underlättar installationer vid genomföringar. Skyddsröret är till för att ytterligare skydda en brännbar genomföring vid 30 mm isolerade rör. Behövs ej vid pelletseldning. Täckbricka Täcker isoleringen i början på ett isolerat rör, vilket gör övergången från oisolerat till isolerat mera tilltalande. Täckbrickan underlättar även vid tätning mellan oisolerad och isolerad skorstensdel. 90 graders-t med sotlucka Ett T-rör används som första enhet som vänder skorstensröret uppåt. I botten finns en sotlucka för enkel sotning. Det finns korta T till 80 mm för att sotlucka inte skall slå i golv och lite längre för de som har rökrör som kommer ut högre upp. 90 graders-t används även där flera eldstäder skall anslutas till ett uppåtgående rökrör. Genomföringsplåt Vid genomföring, antingen i innertak eller vägg, används genomföringsplåtar för att täcka det hål som sågas upp för det isolerade rökröret. Genomföringsplåtar finns för 0-17 graders lutning, graders lutning samt graders lutning. I Nordic Heatings sortiment finns även 45 graders-t för rör med 80 mm i innerdiameter.

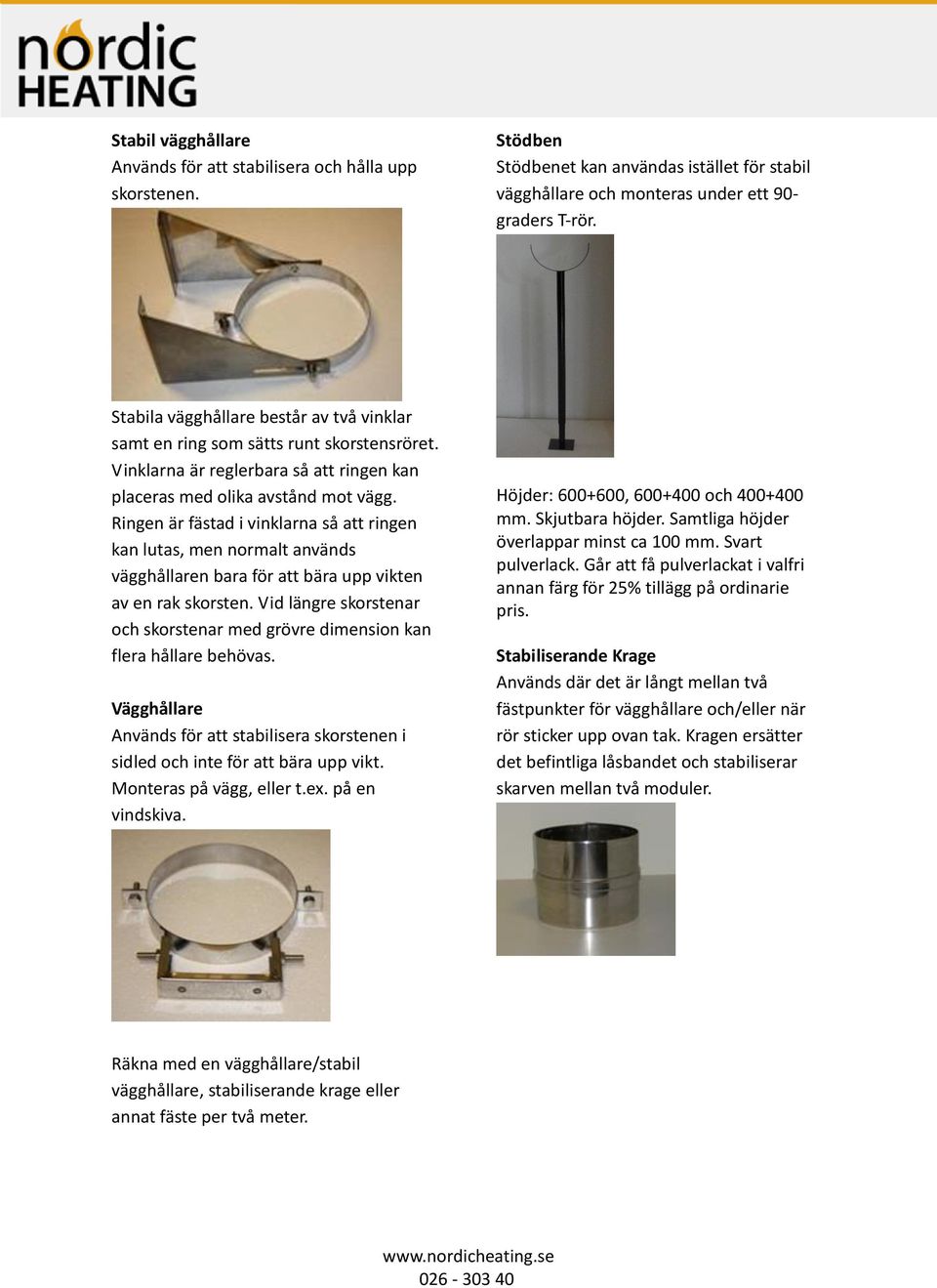

10 Stabil vägghållare Används för att stabilisera och hålla upp skorstenen. Stödben Stödbenet kan användas istället för stabil vägghållare och monteras under ett 90- graders T-rör. Stabila vägghållare består av två vinklar samt en ring som sätts runt skorstensröret. Vinklarna är reglerbara så att ringen kan placeras med olika avstånd mot vägg. Ringen är fästad i vinklarna så att ringen kan lutas, men normalt används vägghållaren bara för att bära upp vikten av en rak skorsten. Vid längre skorstenar och skorstenar med grövre dimension kan flera hållare behövas. Vägghållare Används för att stabilisera skorstenen i sidled och inte för att bära upp vikt. Monteras på vägg, eller t.ex. på en vindskiva. Höjder: , och mm. Skjutbara höjder. Samtliga höjder överlappar minst ca 100 mm. Svart pulverlack. Går att få pulverlackat i valfri annan färg för 25% tillägg på ordinarie pris. Stabiliserande Krage Används där det är långt mellan två fästpunkter för vägghållare och/eller när rör sticker upp ovan tak. Kragen ersätter det befintliga låsbandet och stabiliserar skarven mellan två moduler. Räkna med en vägghållare/stabil vägghållare, stabiliserande krage eller annat fäste per två meter.

11 Isolerade rör Isolerade rör finns i flera dimensioner: 80, 125, 150, 175 och 200 mm. Dimensionen anger innerrörets dimension. För varje dimension erbjuds flera olika längder: 165, 350, 550 och 1065 mm. Isolering är 30 eller 50 mm. Allt som oftast är 30 mm isolerade moduler tillräckligt. Godstjockleken är 0,5 mm alternativt 1 mm. I och med att modulerna skjuts ihop försvinner en del av längden. Ett 1065 mm rör bygger 1000 mm. Andra system på marknaden som anger att de har en meters rör bygger vad vi konstaterat mellan 900 till 950 mm då de antingen totalt sätt är kortare än en meter eller är en meter innan överlappning. Anslutningsplåt till perforerade ytterrör Perforerade ytterrör När en skorsten passerar ett bostadsutrymme, bortsett från det rum där kaminen står, så finns det regler som säger att skorsten inte får bli mer än 100 grader på utsidan. Om det efter installation mot förmodan skulle visa sig att yttermantels yttemperatur blir mer än 100 grader så kan perforerade ytterrör monteras i efterhand. Det finns även sådana skydd som kan monteras i samband med installationen av skorstenen. Rörböj Isolerad rörböj för att vinkla skorstenen. Finns i 30 och 45 graders vinkel. Används ofta för att komma förbi takstolar eller komma utanför vindskiva vid montering på utsidan av huset. Rören består av ett system bestående av plåtar som skall fixera en trumma 20 mm utanför yttermanteln på det ordinarie röret. Ringar ingår sedan dölja skarvar mellan skydden och stabilisera trumman. Trummor kan fås med olika utseenden och olika färger så att de väl kan användas som inredningsdetaljer. Finns i längd 500 mm och 1000 mm.

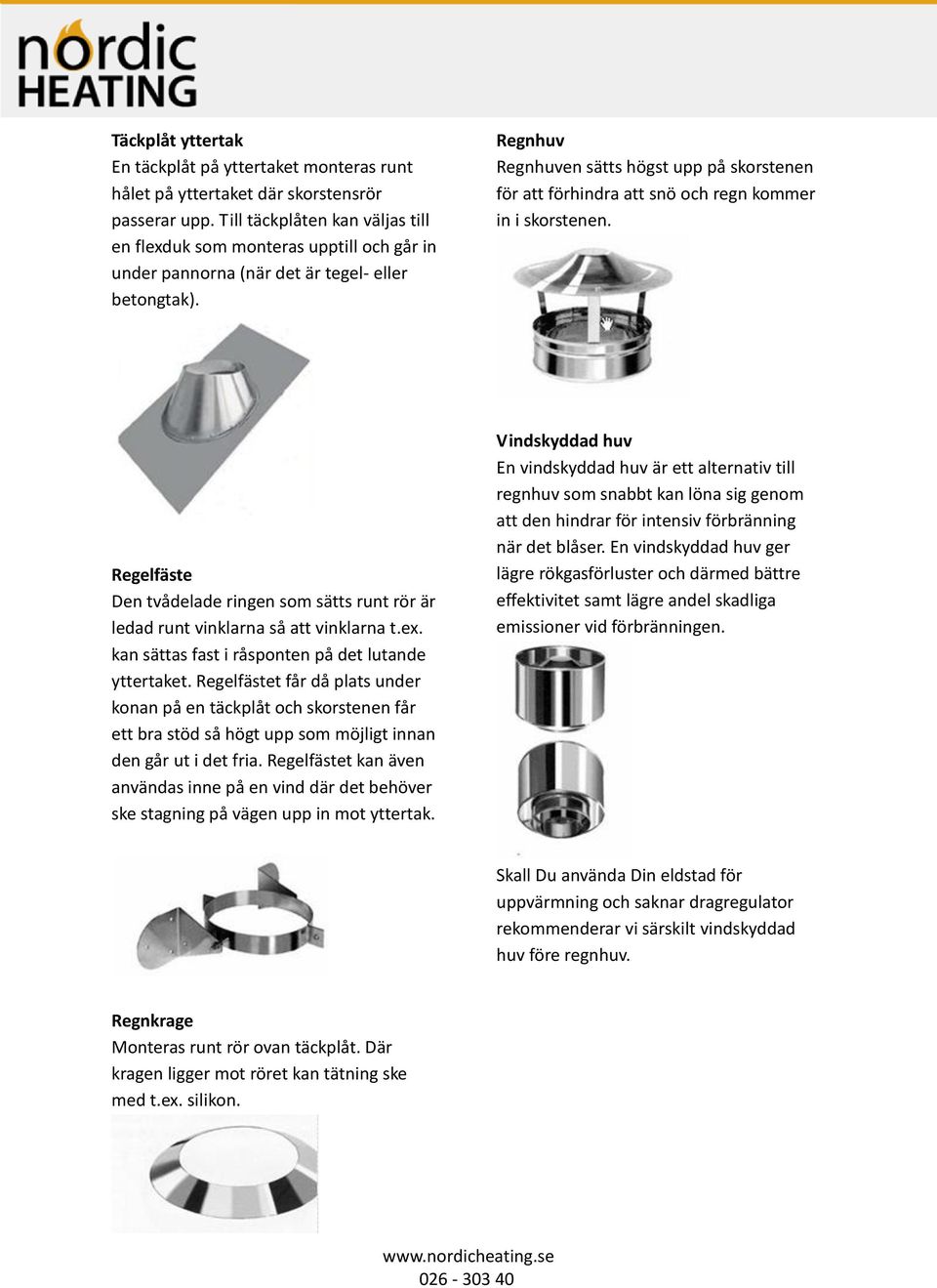

12 Täckplåt yttertak En täckplåt på yttertaket monteras runt hålet på yttertaket där skorstensrör passerar upp. Till täckplåten kan väljas till en flexduk som monteras upptill och går in under pannorna (när det är tegel- eller betongtak). Regnhuv Regnhuven sätts högst upp på skorstenen för att förhindra att snö och regn kommer in i skorstenen. Regelfäste Den tvådelade ringen som sätts runt rör är ledad runt vinklarna så att vinklarna t.ex. kan sättas fast i råsponten på det lutande yttertaket. Regelfästet får då plats under konan på en täckplåt och skorstenen får ett bra stöd så högt upp som möjligt innan den går ut i det fria. Regelfästet kan även användas inne på en vind där det behöver ske stagning på vägen upp in mot yttertak. Vindskyddad huv En vindskyddad huv är ett alternativ till regnhuv som snabbt kan löna sig genom att den hindrar för intensiv förbränning när det blåser. En vindskyddad huv ger lägre rökgasförluster och därmed bättre effektivitet samt lägre andel skadliga emissioner vid förbränningen. Skall Du använda Din eldstad för uppvärmning och saknar dragregulator rekommenderar vi särskilt vindskyddad huv före regnhuv. Regnkrage Monteras runt rör ovan täckplåt. Där kragen ligger mot röret kan tätning ske med t.ex. silikon.

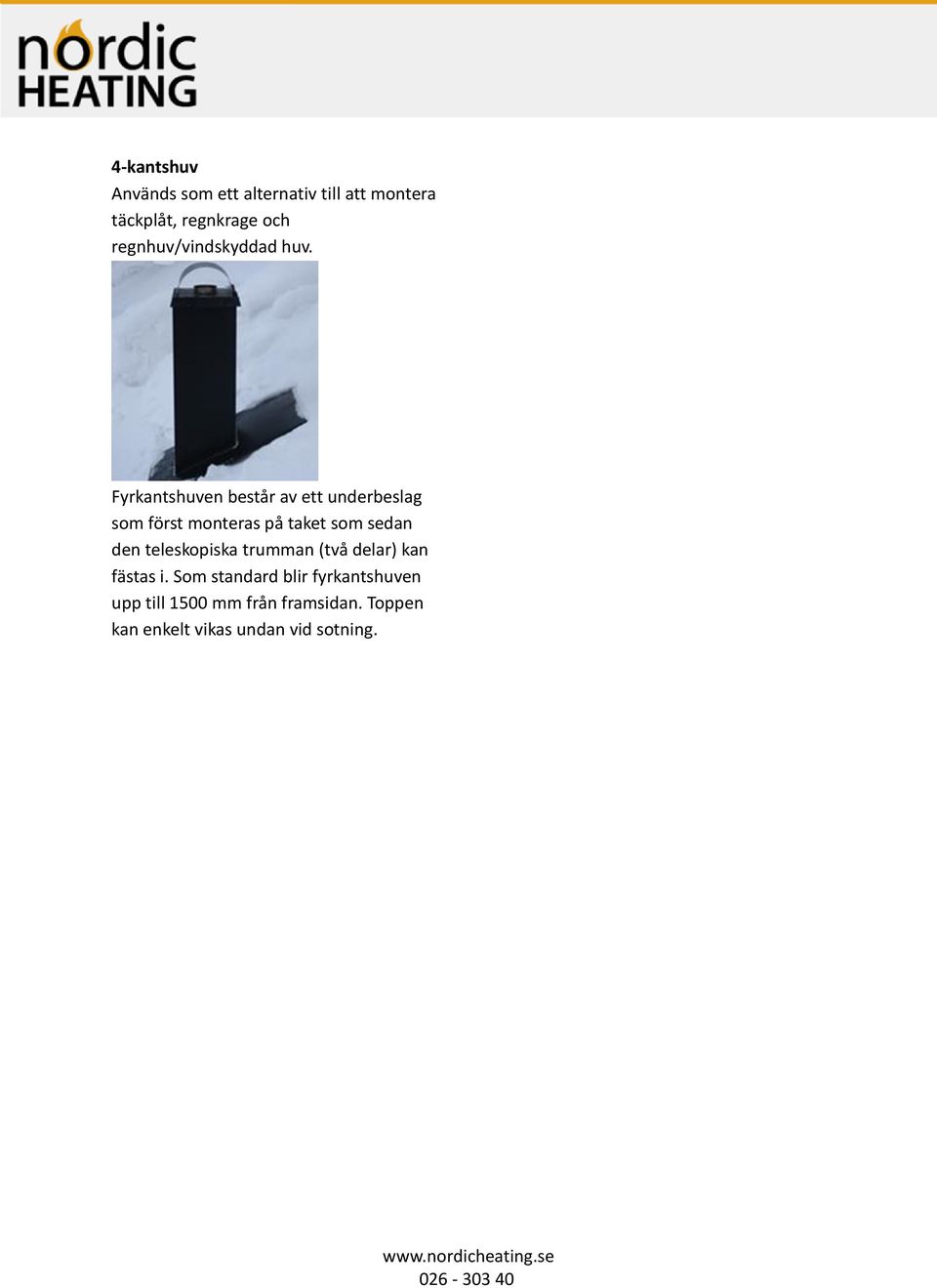

13 4-kantshuv Används som ett alternativ till att montera täckplåt, regnkrage och regnhuv/vindskyddad huv. Fyrkantshuven består av ett underbeslag som först monteras på taket som sedan den teleskopiska trumman (två delar) kan fästas i. Som standard blir fyrkantshuven upp till 1500 mm från framsidan. Toppen kan enkelt vikas undan vid sotning.
