1 AKVEDUKT SOLVÄRME - SKORSTENAR - DESIGNSPISAR skorstenar MONTAGEANVISNING DINAK DW/TW AKVEDUKT SKORSTENAR ALLTID I LAGER!

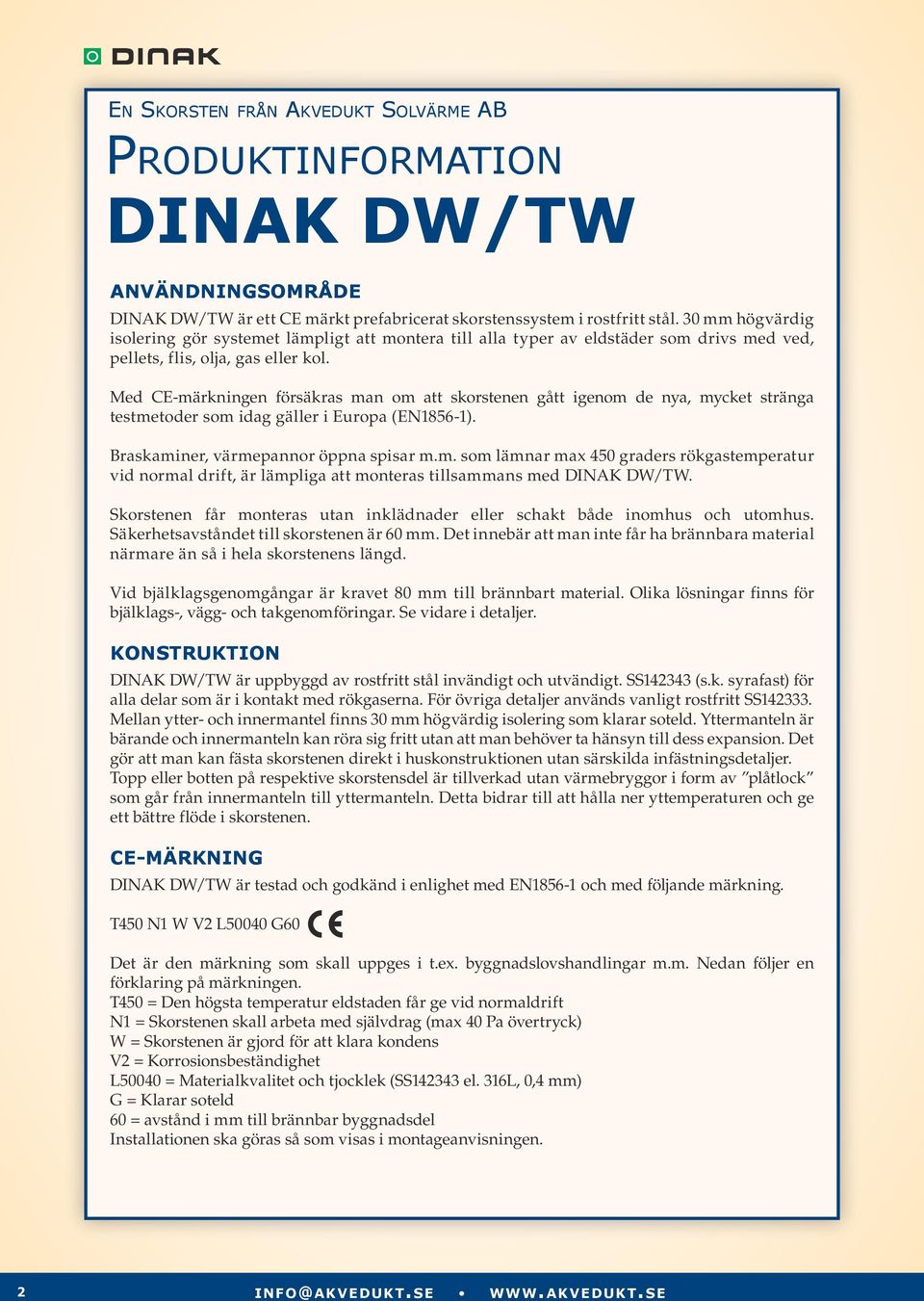

2 EN SKORSTEN FRÅN AKVEDUKT SOLVÄRME AB PRODUKTINFORMATION DINAK DW/TW ANVÄNDNINGSOMRÅDE DINAK DW/TW är ett CE märkt prefabricerat skorstenssystem i rostfritt stål. 30 mm högvärdig isolering gör systemet lämpligt att montera till alla typer av eldstäder som drivs med ved, pellets, flis, olja, gas eller kol. Med CE-märkningen försäkras man om att skorstenen gått igenom de nya, mycket stränga testmetoder som idag gäller i Europa (EN1856-1). Braskaminer, värmepannor öppna spisar m.m. som lämnar max 450 graders rökgastemperatur vid normal drift, är lämpliga att monteras tillsammans med DINAK DW/TW. Skorstenen får monteras utan inklädnader eller schakt både inomhus och utomhus. Säkerhetsavståndet till skorstenen är 60 mm. Det innebär att man inte får ha brännbara material närmare än så i hela skorstenens längd. Vid bjälklagsgenomgångar är kravet 80 mm till brännbart material. Olika lösningar finns för bjälklags-, vägg- och takgenomföringar. Se vidare i detaljer. KONSTRUKTION DINAK DW/TW är uppbyggd av rostfritt stål invändigt och utvändigt. SS (s.k. syrafast) för alla delar som är i kontakt med rökgaserna. För övriga detaljer används vanligt rostfritt SS Mellan ytter- och innermantel finns 30 mm högvärdig isolering som klarar soteld. Yttermanteln är bärande och innermanteln kan röra sig fritt utan att man behöver ta hänsyn till dess expansion. Det gör att man kan fästa skorstenen direkt i huskonstruktionen utan särskilda infästningsdetaljer. Topp eller botten på respektive skorstensdel är tillverkad utan värmebryggor i form av plåtlock som går från innermanteln till yttermanteln. Detta bidrar till att hålla ner yttemperaturen och ge ett bättre flöde i skorstenen. CE-MÄRKNING DINAK DW/TW är testad och godkänd i enlighet med EN och med följande märkning. T450 N1 W V2 L50040 G60 Det är den märkning som skall uppges i t.ex. byggnadslovshandlingar m.m. Nedan följer en förklaring på märkningen. T450 = Den högsta temperatur eldstaden får ge vid normaldrift N1 = Skorstenen skall arbeta med självdrag (max 40 Pa övertryck) W = Skorstenen är gjord för att klara kondens V2 = Korrosionsbeständighet L50040 = Materialkvalitet och tjocklek (SS el. 316L, 0,4 mm) G = Klarar soteld 60 = avstånd i mm till brännbar byggnadsdel Installationen ska göras så som visas i montageanvisningen. 2 INFO@AKVEDUKT.SE

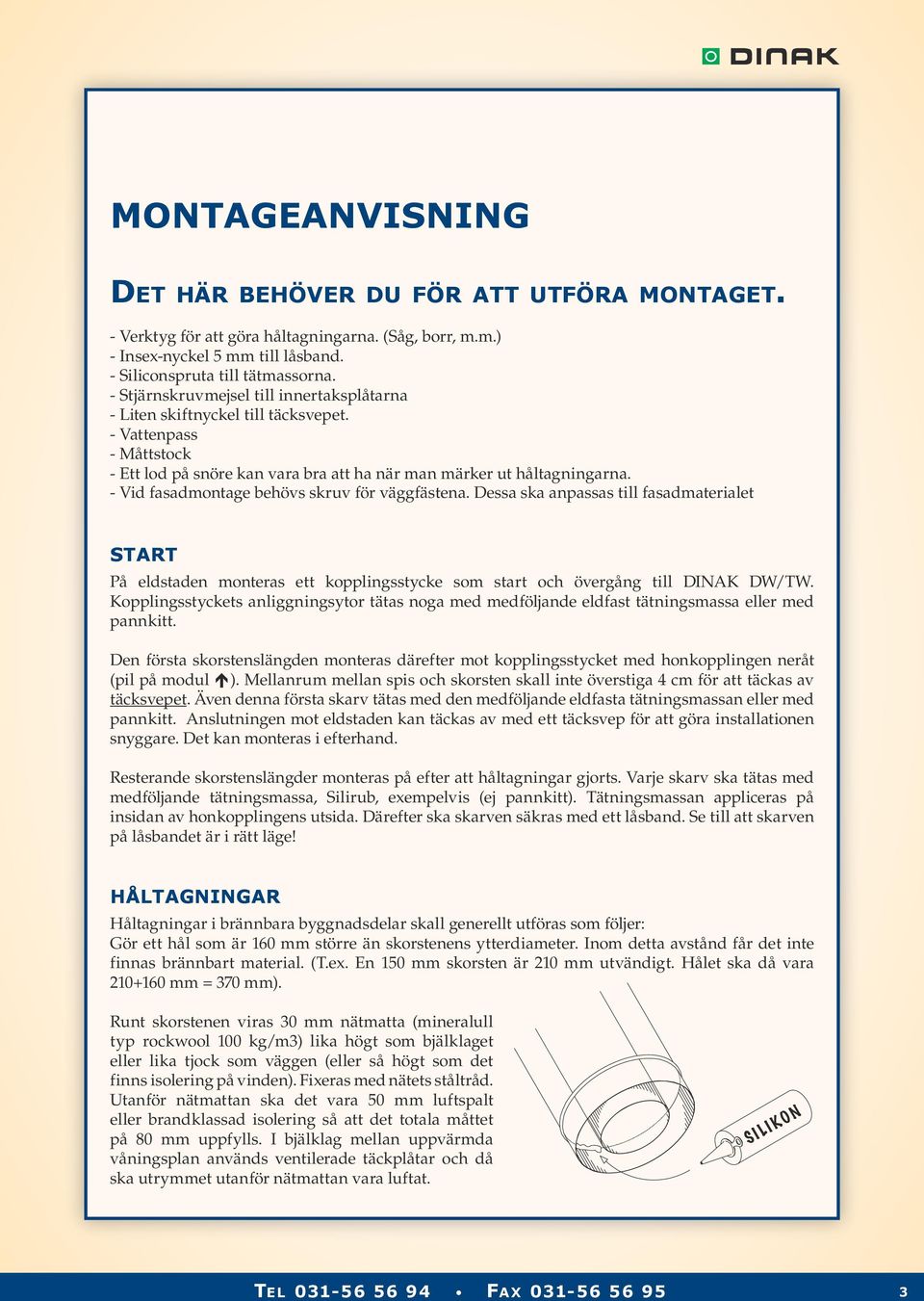

3 MONTAGEANVISNING DET HÄR BEHÖVER DU FÖR ATT UTFÖRA MONTAGET. - Verktyg för att göra håltagningarna. (Såg, borr, m.m.) - Insex-nyckel 5 mm till låsband. - Siliconspruta till tätmassorna. - Stjärnskruvmejsel till innertaksplåtarna - Liten skiftnyckel till täcksvepet. - Vattenpass - Måttstock - Ett lod på snöre kan vara bra att ha när man märker ut håltagningarna. - Vid fasadmontage behövs skruv för väggfästena. Dessa ska anpassas till fasadmaterialet START På eldstaden monteras ett kopplingsstycke som start och övergång till DINAK DW/TW. Kopplingsstyckets anliggningsytor tätas noga med medföljande eldfast tätningsmassa eller med pannkitt. Den första skorstenslängden monteras därefter mot kopplingsstycket med honkopplingen neråt (pil på modul È). Mellanrum mellan spis och skorsten skall inte överstiga 4 cm för att täckas av täcksvepet. Även denna första skarv tätas med den medföljande eldfasta tätningsmassan eller med pannkitt. Anslutningen mot eldstaden kan täckas av med ett täcksvep för att göra installationen snyggare. Det kan monteras i efterhand. Resterande skorstenslängder monteras på efter att håltagningar gjorts. Varje skarv ska tätas med medföljande tätningsmassa, Silirub, exempelvis (ej pannkitt). Tätningsmassan appliceras på insidan av honkopplingens utsida. Därefter ska skarven säkras med ett låsband. Se till att skarven på låsbandet är i rätt läge! HÅLTAGNINGAR Håltagningar i brännbara byggnadsdelar skall generellt utföras som följer: Gör ett hål som är 160 mm större än skorstenens ytterdiameter. Inom detta avstånd får det inte finnas brännbart material. (T.ex. En 150 mm skorsten är 210 mm utvändigt. Hålet ska då vara mm = 370 mm). Runt skorstenen viras 30 mm nätmatta (mineralull typ rockwool 100 kg/m3) lika högt som bjälklaget eller lika tjock som väggen (eller så högt som det finns isolering på vinden). Fixeras med nätets ståltråd. Utanför nätmattan ska det vara 50 mm luftspalt eller brandklassad isolering så att det totala måttet på 80 mm uppfylls. I bjälklag mellan uppvärmda våningsplan används ventilerade täckplåtar och då ska utrymmet utanför nätmattan vara luftat. TEL FA X

4 TAKGENOMFÖRINGAR Takunderbeslag består av två galvade plåtar. Plåten med den vattenavledande plogen skall monteras så att den ligger under pappen på nocksidan. Den släta plåten skal ligga över pappen på nedsidan. När de två plåtarna skjuts mot varandra fungerar de som stag för skorstenen. Var noga med att skorstenen kommer rakt innan plåtarna fästs i taket. Takstosen skall sedan monteras med blyplåten under takpannorna på nocksidan och över takpannorna på nedsidan. Regnkragen skall monteras ca. 1 cm över takstosen och tätas med silikon. För fyrkantig takhuv se separat montageanvisning. SKORSTENSHÖJDER Skorstenen skall dras minst en meter över takbeläggningen. Dock lägst till och med nockhöjden. Om skorstenen blir högre än 1200 mm vid uppstigningsstället kan en uppstigningsanordning i form av stege eller plattform behöva monteras. Vid höga skorstenar kan en sot- och inspektionslucka monteras i arbetshöjd för sotning uppåt och neråt. Rådgör med besiktningsmannen om uppstigningsanordningar redan före montaget. STAGNING Rund skorsten skall stagas ovan tak om den överstiger 2,5 meter. Fyrkantig huv skall stagas om den överstiger 1,8 meter. Använd stagsats som finns som tillbehör till skorstenen. Exempel på olika montagealternativ Toppmonterad invändigt Bakåtmontage utvändigt Bakåtmontage invändigt Installation med böjar 4 INFO@AKVEDUKT.SE

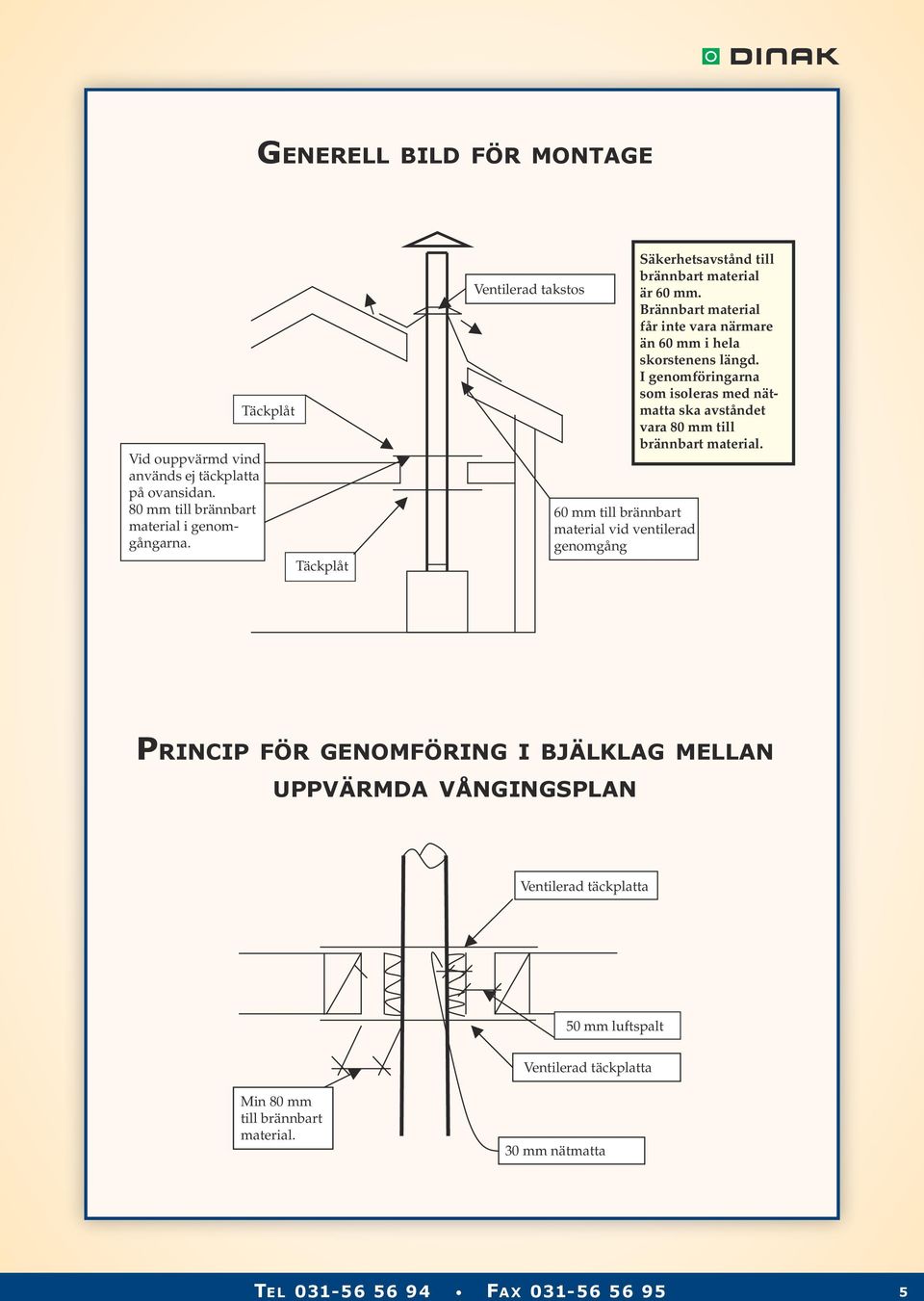

5 GENERELL BILD FÖR MONTAGE Vid ouppvärmd vind används ej täckplatta på ovansidan. 80 mm till brännbart material Vid ouppvärmd i genomgångarna. vind används ej täckplatta på ovansidan. 80 mm till brännbart material i genomgångarna. GENERELL BILD FÖR MONTAGE Säkerhetsavstånd till brännbart material Ventilerad takstos är 60 mm. Brännbart material får Säkerhetsavstånd inte vara närmare till än brännbart 60 mm i material hela Ventilerad takstos skorstenens är 60 mm. längd. I Brännbart genomföringarna material som får inte isoleras vara närmare med nätmatta än 60 mm ska avståndet i hela vara skorstenens 80 mm till längd. brännbart I genomföringarna material. som isoleras med nätmatta ska avståndet vara 80 mm till 60 mm till brännbart brännbart material. material vid ventilerad genomgång 60 mm till brännbart material vid ventilerad genomgång PRINCIP FÖR GENOMFÖRING I BJÄLKLAG MELLAN UPPVÄRMDA VÅNGINGSPLAN PRINCIP FÖR GENOMFÖRING I BJÄLKLAG MELLAN UPPVÄRMDA VÅNGINGSPLAN Ventilerad täckplatta Ventilerad täckplatta 50 mm luftspalt Ventilerad täckplatta Min 80 mm till brännbart material. Min 80 mm till brännbart material. 50 mm luftspalt Ventilerad täckplatta 30 mm nätmatta 30 mm nätmatta TEL FA X

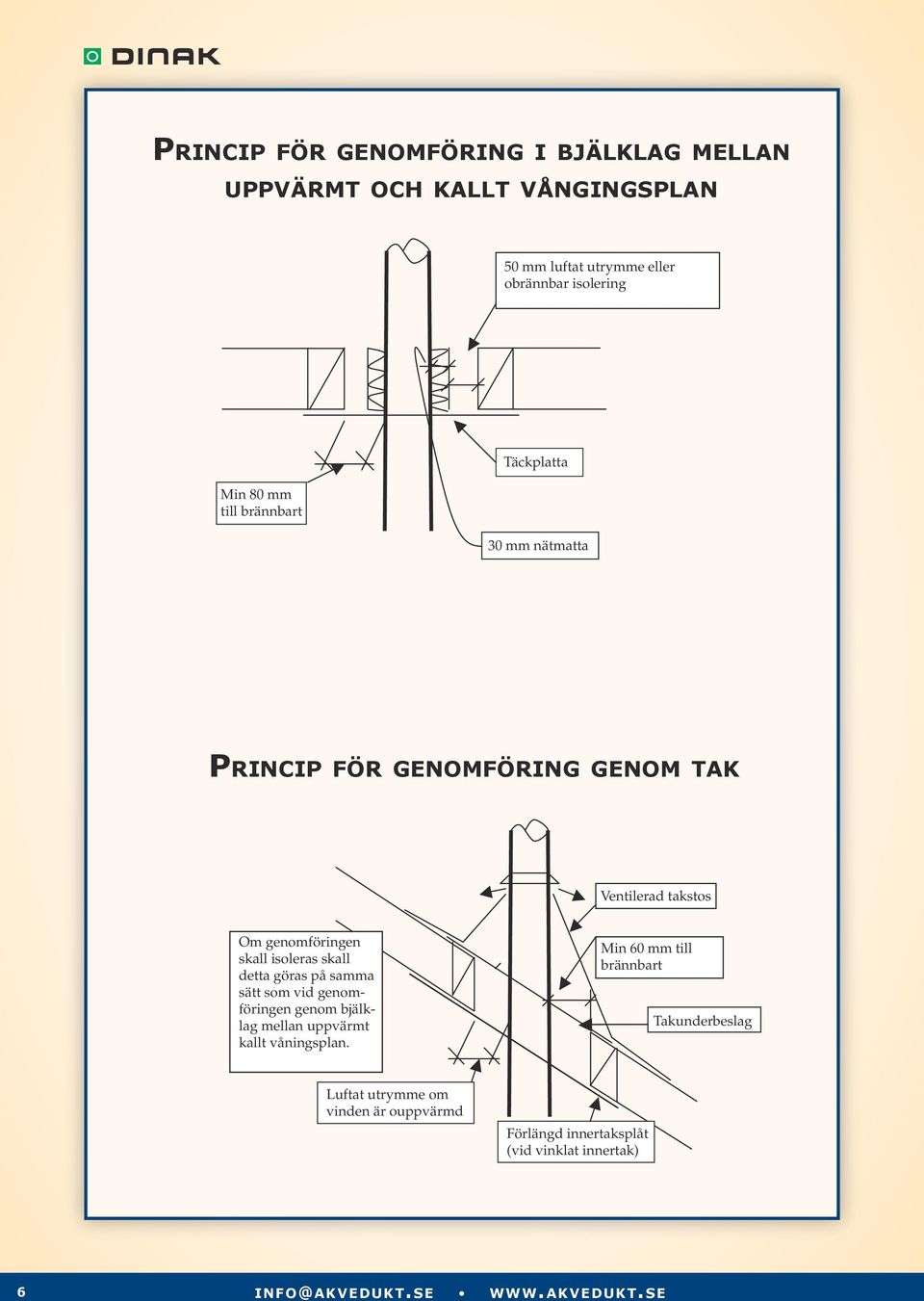

6 PRINCIP PRINCIP FÖR GENOMFÖRING I BJÄLKLAG I BJÄLKLAG MELLAN MELLAN UPPVÄRMT UPPVÄRMT OCH KALLT OCH KALLT VÅNGINGSPLAN 50 mm luftat 50 utrymme luftat eller utrymme eller obrännbar obrännbar isolering isolering Täckplatta Täckplatta Min 80 mmmin 80 mm till brännbart till brännbart 30 mm nätmatta 30 mm nätmatta PRINCIP PRINCIP FÖR GENOMFÖRING GENOM GENOM TAK TAK Ventilerad Ventilerad takstos takstos Om genomföringen Om genomföringen skall isoleras skall skall isoleras skall detta göras detta på samma göras på samma sätt som vid sätt genomföringen genom föringen bjälk- genom bjälk- som vid genomlag mellan lag uppvärmt mellan uppvärmt kallt våningsplan. kallt våningsplan. Min 60 mm Min till 60 mm till brännbart brännbart Takunderbeslag Takunderbeslag Luftat utrymme Luftat om utrymme om vinden är ouppvärmd vinden ouppvärmd Förlängd innertaksplåt Förlängd innertaksplåt (vid vinklat (vid innertak) vinklat innertak) 6 INFO@AKVEDUKT.SE

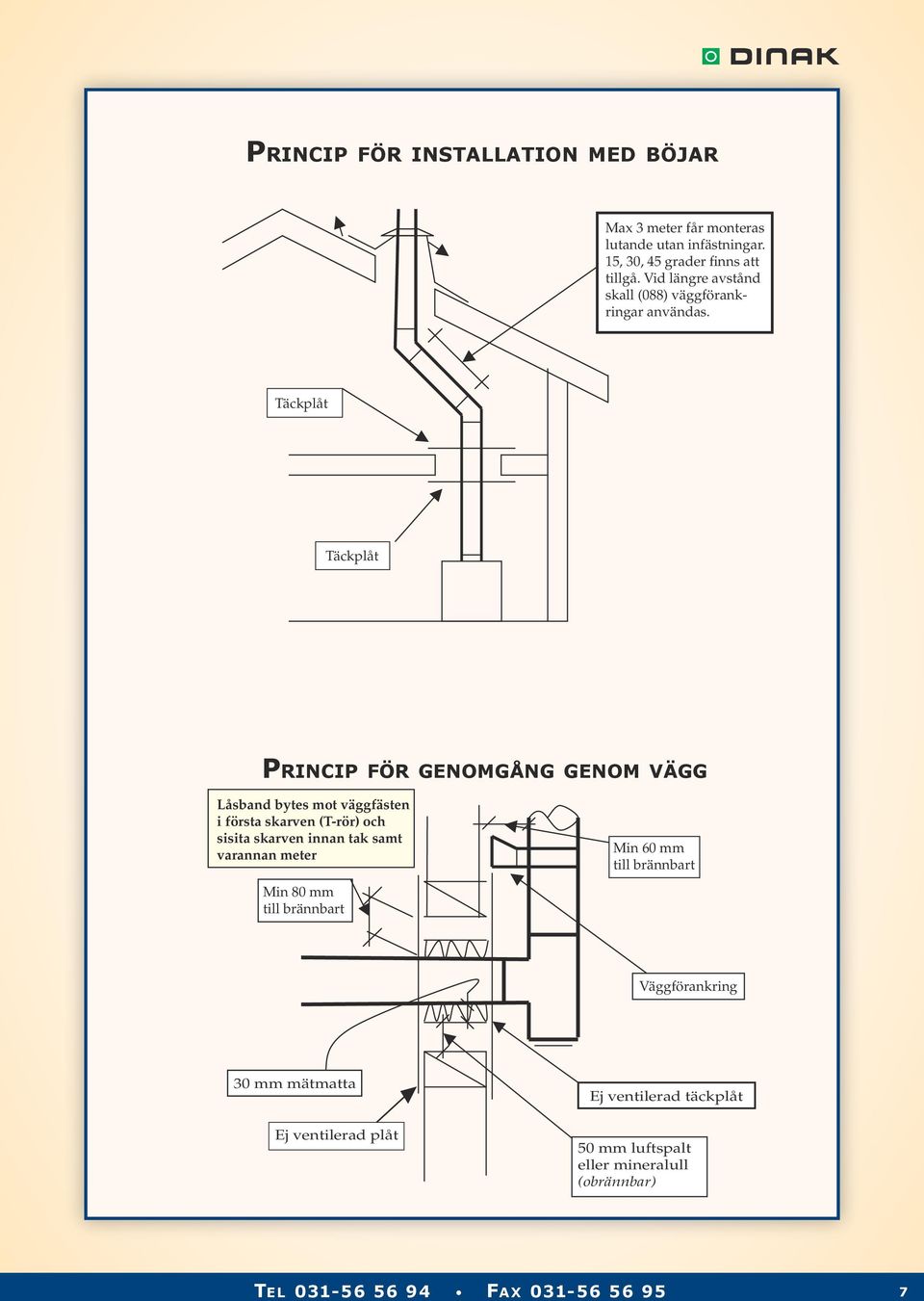

7 PRINCIP FÖR INSTALLATION MED BÖJAR Max 3 meter får monteras lutande utan infästningar. 15, 30, 45 grader finns att tillgå. Vid längre avstånd skall (088) väggförankringar användas. PRINCIP FÖR GENOMGÅNG GENOM VÄGG Låsband bytes mot väggfästen i första skarven (T-rör) och sisita skarven innan tak samt varannan meter Min 80 mm till brännbart Min 60 mm till brännbart Väggförankring 30 mm mätmatta Ej ventilerad plåt Ej ventilerad täckplåt 50 mm luftspalt eller mineralull (obrännbar) TEL FA X

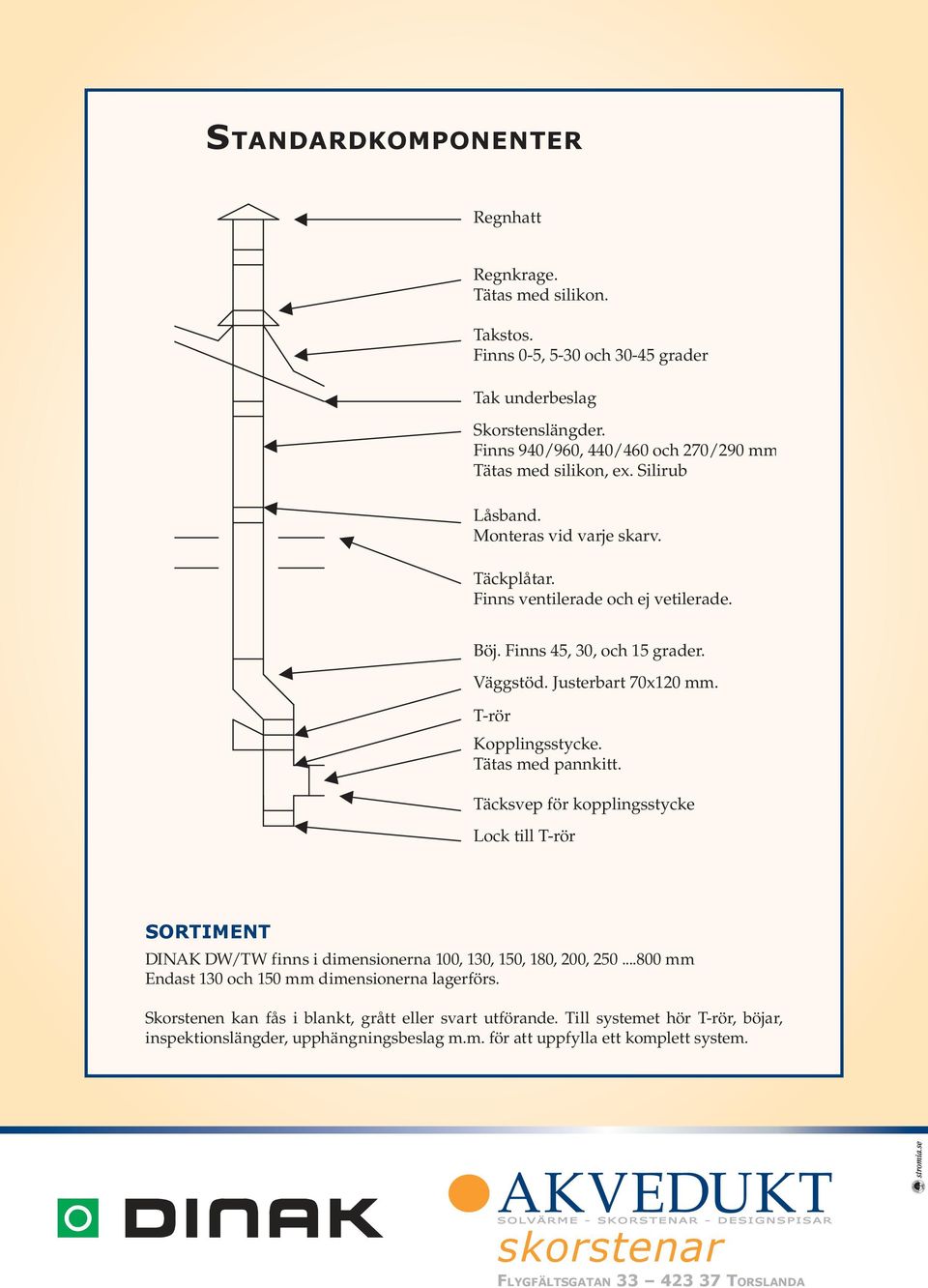

8 STANDARDKOMPONENTER Regnhatt Regnkrage. Tätas med silikon. Takstos. Finns 0-5, 5-30 och grader Tak underbeslag Skorstenslängder. Finns 940/960, 440/460 och 270/290 mm Tätas med silikon, ex. Silirub Låsband. Monteras vid varje skarv. ar. Finns ventilerade och ej vetilerade. Böj. Finns 45, 30, och 15 grader. Väggstöd. Justerbart 70x120 mm. T-rör Kopplingsstycke. Tätas med pannkitt. Täcksvep för kopplingsstycke Lock till T-rör SORTIMENT DINAK DW/TW finns i dimensionerna 100, 130, 150, 180, 200, mm Endast 130 och 150 mm dimensionerna lagerförs. Skorstenen kan fås i blankt, grått eller svart utförande. Till systemet hör T-rör, böjar, inspektionslängder, upphängningsbeslag m.m. för att uppfylla ett komplett system. AKVEDUKT SOLVÄRME - SKORSTENAR - DESIGNSPISAR skorstenar FLYGFÄLTSGATAN TORSLANDA
