1 Tegeltakpannor - teknisk information Taktegel - den självklara lösningen för moderna och sunda tak. Koramic

2 Wienerberger Tegel är en naturprodukt som tillverkas av lera och sand. En äkta tegelpanna förlänger livslängden på taket. Vi har över 120 års erfarenhet av att utveckla och tillverka taktegel. Noga utvalda råvaror, de bästa blandningarna och en modern produktionsteknik. Keramiskt taktegel är ekonomiskt, ekologiskt och har dessutom ett bestående värde väsentligt längre än andra tak. Monteringen går snabbt, enkelt och säkert med Wienerbergers tegeltakpannor. Vi arbetar kontinuerligt med att utveckla och anpassa vårt sortiment av taktegel, som alla framställs av fet lera från Holland, Belgien och Tyskland. Vårt taktegel bränns vid höga temperaturer för att uppnå en låg vattenupptagning och en god sammansmältning som säkrar en mycket stark sten. Vårt taktegel finns i en mängd olika färger, former och ytor som på olika vis skapar snygga skugg-och ljuseffekter beroende på takteglets geometri. Det skapar karaktär i byggnaden oavsett om du väljer en röd, blådämpad, grön, brun, grå eller svart nyans. Taktegel från Wienerberger betyder kvalitet och lång livstid. Vår 30-åriga garanti bevisar även detta. Vill du veta mer om vårt taktegel? Kontakta oss på eller skicka e-post till info.se@wienerberger.com. Du kan också hitta mer information på vår hemsida Välkommen att prata tak med oss! 2

3 SE MER OM MÖJLIGHETERN PÅ KOMMNDE SIDOR INNEHÅLL Sinus Madura Cavus VHV ctua Modula Tillbehör Val av takpannor Färger och ytor Takläggning i Sverige

4 Sinus SINUS TKPNNOR Naturröd Väderbiten röd Rustik röd Väderbiten blå Mässingsblå Svart glaserad (600) (878) (872) (714) (6) (738) TEKNISK DT TEKNISK MÅTT Fabrikat Deest, Jansen Dings Modell Sinus Minsta taklutning 25 med undertak Åtgång/m 2 14,3-14,7 st. Vikt/st. 2,8 kg Vikt/m 2 39 kg Böjdraghållfasthet Enligt EN 538 Vattengenomsläppning Enligt EN Frosttålighet 30 års garanti ntal per pall 240 st. Vikt per pall 0 kg ntal takpannor per paket 5 st. Byggmått Översta läkt Läktavstånd Hängmått Täckmått Längd mm Bredd mm Tillåten tolerans: ± 2 % Tillverkad enligt EN mm från kant mm 365 mm Yttermått Längd 415 mm Bredd 238 mm SVRT GLSERD (738)

5 TKSEKTION F L L F läktavstånd Hängmått 365 m m B C D 30 Lutning Mått FL Mått LF 45 grader 100 mm 35 mm 40 grader 100 mm 40 mm 35 grader 100 mm 45 mm 30 grader 115 mm 50 mm 25 grader 120 mm 50 mm NOCKPNN Nockpanna, halvrund (3 st./lpm) 1 Nockpanna, start Nockpanna, slut Nockpanna, start takrygg Konisk nock (3 st./lpm) 3100 Konisk valmnock, start SINUS VSLUTNINGSTKPNNOR OCH TILLBEHÖR Gavelpanna, vänster SINUS Gavelpanna, höger SINUS dobbeltvinget 8050 Dubbelpanna B C D SINUS top dobbeltvinget 8055 Dubbelnockanslutningspanna 8055 Hatt Ventilationspanna Ventilationsyta 28 cm 2 SINUS ventilationssten NOCKPNN Valmklocka (1 x 1) (2 x 3100) Valmklocka (3 x 1) Nockanslutningspanna Genomföringspanna Ventilationsareal 28 cm2. Färgerna i broschyren återger inte de naturliga färgerna. Tegeltakpannor är en naturprodukt, vilket innebär att det kan förekomma vissa skillnader i nyans och färg mellan olika bränningar. Vi rekommenderar att man blandar takpannor från flera olika pallar. Wienerberger förbehåller sig rätten göra ändringar i sortiment och tekniska data. lla mått och uppgifter är vägledande. Faktiska data ska fastställas på byggarbetsplatsen. 5

6 Madura MDUR TKPNNOR Naturröd Höstbrun blank Matt skiffergrå Nobel svart engoberad Vinröd glaserad Svart glaserad (600) (898) (3) (745) (614) (738) TEKNISK DT TEKNISK MÅTT Fabrikat Narvik Modell Madura Minsta taklutning 10 med godkänd undertakskonstruktion Åtgång/m 2 11,3-12,8 st. Vikt/st. 3,8 kg Vikt/m 2 43 kg Böjdraghållfasthet Enligt EN 538 Vattengenomsläppning Enligt EN Frosttålighet 30 års garanti ntal per pall 240 st. Vikt per pall 950 kg ntal takpannor per paket 5 st. Byggmått Översta läkt Läktavstånd Hängmått Täckmått Längd mm Bredd mm Tillåten tolerans: ± 2 % Tillverkad enligt EN mm från kant mm 427 mm Yttermått Längd Bredd 457 mm 287 mm VINRÖD GLSERD (614) 6

7 TKSEKTION L F läktavstånd D C E NOCKPNN Nockpanna, halvrund (3 st./lpm) Nockpanna, start Nockpanna, slut Konisk valmnock, start F L m m. B C Hängmått 427 m m. Lutning Mått FL Mått LF 45 grader 125 mm 20 mm 40 grader mm 20 mm 35 grader 135 mm 20 mm 30 grader 140 mm 30 mm 25 grader 145 mm 30 mm Nockpanna, start takrygg Konisk nock (3 st./lpm) NOCKPNN VSLUTNINGSTKPNNOR OCH TILLBEHÖR 180 Valmklocka (1 x 1) (2 x 3100) Valmklocka (3 x 1) Gavelpanna, vänster / D Gavelpanna, höger / 3 90 E Takpanna 3/4, / C Dubbelpanna Pulpetpanna 234 / Hatt 8760 Genomföringspanna 234 / Ventilationspanna Ventilationsyta 14 cm / / 3 B / / Färgerna i broschyren återger inte de naturliga färgerna. Tegeltakpannor är en naturprodukt, vilket innebär att det kan förekomma mindre skillnader i nyans och färg mellan olika bränningar. Vi rekommenderar att man blandar takpannor från flera olika pallar. Wienerberger förbehåller sig rätten göra ändringar i sortiment och tekniska data. lla mått och uppgifter är vägledande. Faktiska data ska fastställas på byggarbetsplatsen. 7

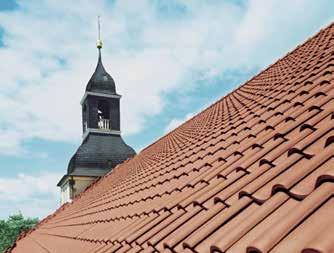

8 Cavus CVUS TKPNNOR Naturröd Röd engoberad Ädelsvart Kolsvart TEKNISK DT TEKNISK MÅTT Fabrikat Görlitz Modell Cavus Minsta taklutning 10 med godkänd undertakskonstruktion Åtgång/m ,8 st. Vikt/st. 3,7 kg Vikt/m 2 44,8 kg Böjdraghållfasthet Enligt EN 538 Vattengenomsläppning Enligt EN Frosttålighet 30 års garanti ntal per pall 240 st. Vikt per pall 920 kg ntal takpannor per paket 6 st. Byggmått Översta läkt Läktavstånd Hängmått Täckmått Längd mm Bredd 209 mm Tillåten tolerans: ± 2 % Tillverkad enligt EN 4 max 40 mm från kant mm 395 mm 208 Yttermått Längd Bredd mm 258 mm RÖD ENGOBERD

9 TKSEKTION F L L F läktavstånd Hängmått 395 m m D C Lutning Mått FL Mått LF B grader 110 mm 40 mm 40 grader 125 mm 30 mm 35 grader 140 mm 20 mm 30 grader 140 mm 20 mm 25 grader 140 mm 20 mm NOCKPNN Nockpanna nr 30 Nockpanna, start Nockpanna, slut Valmklocka (3 x 30) VSLUTNINGSTKPNNOR OCH TILLBEHÖR Gavelpanna, vänster (3 st./lpm) Gavelpanna, höger (3 st./lpm) 90 Dubbelpanna Ventilationstakpanna Ventilationsyta 15 cm 2 ref.nr D C B 255 DE88OR Färgerna i broschyren återger inte de naturliga färgerna. Tegeltakpannor är en naturprodukt, vilket innebär att det kan förekomma mindre skillnader i nyans och färg mellan olika bränningar. Vi rekommenderar att man blandar takpannor från flera olika pallar. Wienerberger förbehåller sig rätten göra ändringar i sortiment och tekniska data. lla mått och uppgifter är vägledande. Faktiska data ska fastställas på byggarbetsplatsen. 9

10 VHV VHV TKPNNOR Naturröd Mässingsblå Röd blank Svart blank Rubinröd glaserad Vinröd matt glaserad Vinröd glaserad (600) N (6) JD (610) D (746) JD (619) N (613) D (614) D Ljusbrun glaserad Brun glaserad Rustik engoberad Svartbrun engoberad Höstbrun blank Rostsvart blank Väderbiten röd (669) - N (6) D (872) N (737) D (898) D (740) JD (611) N Rustik flammig Rustik glaserad Midnattsblå glaserad Skiffer matt glaserad Svart matt glaserad Svart glaserad Bronsgrön glaserad (7) JD (900) N (638) N (756) N (744) D (738) N (807) D TEKNISK DT TEKNISK MÅTT Fabrikat Narvik, Deest, Jansen Dings Modell VHV Minsta taklutning 18 med undertak Åtgång/m 2 15,0-16,1 st. Vikt/st. 2,6 kg Vikt/m 2 39,3 kg Böjdraghållfasthet Enligt EN 538 Vattengenomsläppning Enligt EN Frosttålighet 30 års garanti ntal per pall 384/432 st. Vikt per pall 1000/1160 kg ntal takpannor per paket 6 st. Byggmått Översta läkt Läktavstånd Hängmått Täckmått Längd mm Bredd 218 mm Tillåten tolerans: ± 2 % Tillverkad Enligt EN 4 max 40 mm från kant mm 337 mm Yttermått Längd Bredd 371 mm 261 mm MÖRKBLÅ GLSERD (638) 10

11 TKSEKTION L F læ gteafstand H æ n g e m å l m m F L D C E Lutning Mått FL Mått LF 45 grader 90 mm 40 mm B C 40 grader 100 mm 40 mm 35 grader 110 mm 40 mm 30 grader 120 mm 40 mm 25 grader mm 40 mm NOCKPNN Nockpanna, halvrund (3 st./lpm) Nockpanna, start Nockpanna, slut Nockpanna, start takrygg Konisk nock (3 st./lpm) Konisk valmnock, start NOCKPNN VSLUTNINGSTKPNNOR OCH TILLBEHÖR Valmklocka (1 x 1) (2 x 3100) Valmklocka (3 x 1) Gavelpanna vänster (3,5 st./lpm) Gavelpanna, höger (3,5 st./lpm) VHV 1 /2 takpanna Dubbelpanna D E C B Pulpetpanna 218 (4,6 st/lpm) 8500 Gavelpanna vänster Gavelpanna, höger Hatt Genomföringspanna Dubbel pulpetpanna KVHV Färgerna i broschyren återger inte de naturliga färgerna. Tegeltakpannor är en naturprodukt, vilket innebär att det kan förekomma mindre skillnader i nyans och färg mellan olika bränningar. Vi rekommenderar att man blandar takpannor från flera olika pallar. Wienerberger förbehåller sig rätten göra ändringar i sortiment och tekniska data. lla mått och uppgifter är vägledande. Faktiska data ska fastställas på byggarbetsplatsen. 11

12 ctua 10 CTU 10 TKPNNOR Naturröd Nobel röd klinker Grå Röd engoberad Nobel grafit engoberad Nobel svart engoberad Svart matt (600) engoberad - (601) (2) (602) (715) (745) (741) TEKNISK DT TEKNISK MÅTT Fabrikat Langenzenn Modell ctua 10 Minsta taklutning 20 med undertak Åtgång/m 2 10,5-11,8 st. Vikt/st. 4,5 kg Vikt/m 2 47,3 kg Böjdraghållfasthet Enligt EN 538 Vattengenomsläppning Enligt EN Frosttålighet 30 års garanti ntal per pall 240 st. Vikt per pall kg ntal takpannor per paket 5 st. Byggmått Översta läkt Läktavstånd Hängmått Täckmått Längd mm Bredd 248 mm Tillåten tolerans: ± 2 % Tillverkad enligt EN mm från kant mm 454 mm Yttermått Längd Bredd 474 mm 285 mm GRÅ (2) 12

13 TKSEKTION F L L F läktavstånd B D m m. Hängmått 454 m m Lutning Mått FL Mått LF E F 45 grader 80 mm 20 mm 40 grader 85 mm 25 mm 35 grader 90 mm 25 mm 30 grader 95 mm 30 mm 25 grader 100 mm 30 mm NOCKPNN Nockpanna, vinklad Nockpanna, ändplatta Nockpanna, start takrygg Valmklocka Pulpetavslutning (3 x 2800) ,5 6,5 16,0 16,0 17, B B 37,0 DL 3 3,0 VSLUTNINGSTKPNNOR OCH TILLBEHÖR Gavelpanna,vänster 22,0 (3,5 st./lpm) 3,5 3,5 Gavelpanna, höger 18,3 (3,5 st./lpm) 3,5 Gavelpanna,vänster ½ 9,5 3,5 Gavelpanna, höger ½ 5,8 6,5 80 6,5 90 6,5 20 6, ,4 28,5 1,0 DL 34,2 / 38,5 B 47,4 28,5 1,0 DL 34,2 / 38,5 D 47,4 16,0 1,0 DL 34,2 / 38,5 47,4 16,0 1,0 DL 34,2 / 38,5 DLUOR DLUOHL DLUOHR Dubbelpanna ½ Takpanna ½ Dubbelpanna 3,5 22, ,5 9, ,4 DLUBG 28,5 1,0 DL 342 / 38,5 F F 47,4 16,0 DLUBH 1,0 DL 342 / 38,5 Färgerna i broschyren återger inte de naturliga färgerna. Tegeltakpannor är en naturprodukt, vilket innebär att det kan förekomma mindre skillnader i nyans och färg mellan olika bränningar. Vi rekommenderar att man blandar takpannor från flera olika pallar. Wienerberger förbehåller sig rätten göra ändringar i sortiment och tekniska data. lla mått och uppgifter är vägledande. Faktiska data ska fastställas på byggarbetsplatsen. 13

14 Modula MODUL TKPNNOR Naturröd Rustikröd blank Skiffergrå matt Nobel svart engoberad (600) (875) (3) (745) TEKNISK DT TEKNISK MÅTT Fabrikat Modell NTURRÖD (600) Narvik Modula Minsta taklutning 10 med godkänd undertakskonstruktion Åtgång/m ,4 st. Vikt/st. 3,9 kg Vikt/m 2 35,10 40,56 kg Böjdraghållfasthet Enligt EN 538 Vattengenomsläppning Enligt EN Frosttålighet 30 års garanti ntal per pall 240 st. Vikt per pall 9 kg ntal takpannor per paket 5 st. Byggmått Översta läkt Läktavstånd Hängmått Täckmått Längd 446 mm Bredd 326 mm Tillåten tolerans: ± 2 % Tillverkad enligt EN mm från kant mm 413 mm Yttermått Längd Bredd mm 300 mm

15 TKSEKTION F L läktavstånd L F Hängmått 413 m m m m. D E Lutning Mått FL Mått LF 45 grader 90 mm 35 mm 35 B C grader 105 mm 30 mm 35 grader 115 mm 20 mm 30 grader 115 mm 25 mm 25 grader 120 mm 30 mm NOCKPNN Nockpanna, halvrund (3 st./lpm) Nockpanna, start Nockpanna, slut Nockpanna, start takrygg Konisk nock (3 st./lpm) Konisk valmnock start NOCKPNN VSLUTNINGSPNNOR OCH TILLBEHÖR 180 Valmklocka (1 x 1) (2 x 3100) Valmklocka (3 x 1) Gavelpanna vänster (3,5 st./lpm) Gavelpanna, höger (3,5 st./lpm) ½ Takpanna Dubbelpanna ref. nr D E C B Pulpetpanna Pulpetgavel, vänster Pulpetgavel höger Hatt 8760 Genomföringspanna Ventilationspanna Ventilationsyta 28 cm F Färgerna i broschyren återger inte de naturliga färgerna. Tegeltakpannor är en naturprodukt, vilket innebär att det kan förekomma mindre skillnader i nyans och färg mellan olika bränningar. Vi rekommenderar att man blandar takpannor från flera olika pallar. Wienerberger förbehåller sig rätten göra ändringar i sortiment och tekniska data. lla mått och uppgifter är vägledande. Faktiska data ska fastställas på byggarbetsplatsen. 15

16 NOCKCLIPS Tillbehör Typ av takpanna Nock- Beslags- Enhet modell typ VHV, Madura, Modula, Sinus 1 halvrund 4/ st/paket Principbild. Nockclips röd och svart 1 halvrund 4/71 50 st/paket VHV, Madura, Modula, Sinus 3100 konisk 4/ st/paket ctua vinkel 4/ st/paket VHV, Madura Panna för pulpettak / st/paket Cavus Nockpanna nr 30 4/ st/paket Sinus Nockpanna 2100 Vid specialbeställning 4/ st/paket 16

17 INFÄSTNINGR Typ av takpanna Takpannekrok (hook) Material Enhet Madura 409/002 Rostfritt 500 st Modula 409/001 Rostfritt 500 st VHV 409/002 Rostfritt 500 st ctua 10 L25/L15 40 x st SKRUV MED GUMMIPCKNING lla takpannor rt.nr ,5 x 45mm st / förp lla takpannor rt.nr ,5 x 60mm st / förp STORMFIX Stormfix med skruv 60 mm för Modula rt.nr 6060 Rostfri 250 st/förp Stormfix med skruv 50 mm för Cavus rt.nr Rostfri 250 st/förp 17

18 18

19 Tillbehör DIVERSE PRODUKTER Diverse produkter Övrigt Taksteg variabelt Svart - rt.nr Röd - rt.nr lla takpannor Glidskydd/Stegsäkring Svart - rt.nr Röd - rt.nr Nockbrädshållare 140 mm - rt.nr mm - rt.nr lla takpannor lla takpannor Klister för takpannor lla takpannor Nockclips till 1 Svart Röd st/paket Nocktätning i rulle. 320 mm Svart - rt. nr Röd - rt.nr meter/rulle Fågellister ntal Fågellist röd. 1m/st rt.nr st/bunt Fågellist svart. 1m/st rt.nr st/bunt Inklädnad vid skorsten mm. ntal Koraflex röd el. svart 5 meter / rulle Koraflex skorstenslist 4,4 m samt 1 tub lim. 19

20 VL V TKPNNOR På alla hus är taket byggnadens mest utsatta del eftersom det skyddar alla övriga byggnadsdelar och material. Taket ska stå emot väder och vind, fukt och kondens ska ventileras bort. Detta gör att det alltid är en bra investering att lägga nytt tak eller utföra en takrenovering vid behov. Ett nytt tak gör även huset vackrare, taket håller i flera generationer och ökar bostadens värde. 1. Vilken typ av takpanna passar till ditt hus? När du väljer takpanna bör du tänka på husets stil och storlek. 2. Hur ska ytan se ut?: natur, engoberad, ädelengoberad eller glaserad (om man vill minska risken för mossa och alger bör man välja en takpanna med låg fuktupptagning, samt en tät och slät yta) 3. Vilken färg? 4. Kontrollera med tekniska nämnden eller byggnadskontoret om vilka krav som gäller där du bor. Det kan finnas olika bestämmelser rörande teknik, färg, material och utseende. Lokala byggnormer skall uppfyllas. 5. Det är en fördel att få levererat både takpannor och tillbehör från samma leverantör. På så sätt säkerställer man att takpannorna och tillbehören passar ihop. 6. Om du vill få hjälp att räka ut rätt mängd, eller få kontrollerat din egen uträkning, hjälper vi gärna till med detta. Skicka bara in en skalenlig eller måttsatt ritning till vår försäljningsavdelning. 7. Du är alltid välkommen att kontakta våra medarbetare för att prata igenom val av takpanna och olika lösningar. Vi står också till tjänst om du vill ha varuprov. 8. Under projekteringen hjälper vi gärna till med rådgivning. 9. Behövs det rådgivning ute på byggarbetsplatsen hjälper vi till i så stor utsträckning vi kan. FÄRGER OCH YTOR NTURRÖD Vanliga takpannor bygger på en och samma angivna lerblandning och bränns i ungefär 1060 grader. Takpannorna är inte ytbehandlade och ytskiktet är diffusionsöppet och upplevs som matt. MÄSSINGSBLÅ TKPNNOR Den speciella färgen på mässsingsblå takpannor uppstår när man bränner den vanliga takpannan en andra gång, detta görs i en specialugn med låg syretillförsel. Under denna specialbehandling ändrar lermaterialet färg. Röda takpannor blir blåsvarta. Ytskiktet är diffusionsöppet och upplevs som matt. Takpannan blir genomfärgad. ENGOBERDE TKPNNOR, LLMÄNT Vid engobering skiljer man mellan två typer av ytskikt. Gemensamt för de båda typerna är att behandlingen läggs på den obrända takpannan (skärvan) som därefter bränns i ungefär 1060 grader: 1. NTUR- OCH VNLIG ENGOBERING Vid naturengobering- kallas normalt för engobering - lägger man på ett tunt skikt finmalet tegelmjöl på den obrända takpannan, tegelmjölet har slammats i vatten och tillsatts olika färg i form av mineraler. Ytskiktet förblir diffusionsöppet och upplevs som matt. Dessutom blir ytskiktet smutsavvisande och fritt från reflexer. 2. ÄDELENGOBERING Ädelengobering framställs som engobering, men skiljer sig genom mängden glaspartiklar. Detta innebär att ytskiktet blir nästan lika blank som en glaserad yta, men utan nämnvärde reflexer. GLSERDE TKPNNOR Glasyren består av kvarts och färgpigment som bränns på takpannan vid ungefär 1060 grader. Glasyren bildar en diffusionstät, blank yta som är högglansig. 20

21 21

22 TKLÄGGNINGSINSTRUKTIONER FÖR SVERIGE UNDERTKET Vid takläggning i Sverige gäller det att man följer dessa punkter noga. lla takpannor ska läggas på kallt undertak. Det förutsätts att korrekt isolering och fuktspärr används i konstruktionen. Vid omläggning av äldre tak, som har så kallad lätt taktäckning, bör det undersökas om takkonstruktionen är dimensionerad för tegelpannor. Vid låga taklutningar bör man välja dubbelfalsade takpannor, eftersom horisontella och vertikala falsar avleder vatten och säkerställer en optimal täthet. Vid vinkelreduktion av den nedre delen av taket s.k. Kinesisk Takfot eller upplyft takfot, kan en kombination av förenklat och bärande undertak användas. Undertakets främsta uppgift är att förhindra fukt från att tränga ner i underliggande konstruktioner. Det finns flera olika typer av undertak på marknaden. FÖRENKLT UNDERTK Träfiberplattor, folier och liknande används vanligtvis från 22 taklutning eller mer. Undertaket skall vara tillräckligt styvt, vind- och vattentätt. Skarvar och övergångar skall utföras så att de blir täta. BÄRNDE UNDERTK Traditionell råspont eller motsvarande med papptäckning räknas som det säkraste undertaket och bör speciellt användas vid låga taklutningar och på vindutsatta områden. Bärande undertak skall användas vid taklutningar under 22. STRÖLÄKT ströläkten skall säkra god ventilation mellan undertak och takpannor och dränera eventuell fuktighet på undertaket. vståndet mellan ströläkt är beroende av undertak och dimension på bärläkten men får inte överstiga 600 mm (c/c). Dimensionen på ströläkten skall ses i förhållande till taklutningen. BÄRLÄKT Bärläkten är den bärande förbindelsen med tegeltakpannan och skall vara av bästa kvalitet. Bärläkten får inte ge efter vid belastning, och dimensionen som används är beror på avståndet mellan ströläkten och den tänkta snölasten. Som regel används ej klenare läktdimension än 23 x 48 mm vid max ströläktsavstånd på c/c 600 mm. Tryckimpregnerat virke kan med fördel användas. Det förlänger hållbarheten hos ströoch bärläkten och klarar sig bättre i förhållande till takteglets livslängd. LÄKTVSTÅND Läktning skall utföras noggrant och i linje för att takpannorna skall ligga riktigt och uppnå funktionell tätning av taket. Läktavstånd mäts från överkant till överkant på bärläkt. Takfotsläkt monteras som regel på högkant eller tillpassas för att ge nedre takpanneraden samma lutning som taket i övrigt. Läktavståndet mellan takfotsläkt och läkten ovanför monteras så att nedersta takfotsraden får ett nödvändigt överhäng i förhållande till undertak, takfotslösning och hängränna. Översta bärläkten placeras så nära nockbrädan som takpannans upphängningsklack tillåter. KONTROLL V JUSTERNDE LÄKTVSTÅND Läktavståndet är beroende av vilken typ av takpanna som väljs och ska kontrolleras på aktuellt parti för läktning. Överlappning av takpannorna skall utnyttjas korrekt. Dra inte pannorna för långt isär eller tryck dem inte för tät ihop vare sig på längden eller bredden, utöver vad falsen tillåter (ca +1-2 mm). Ta 11 slumpmässigt utvalda takpannor ur mängden och lägg dem i en rad med översidan ner. Lägg pannorna så tätt som falsen tillåter och mät 10 pannor. Dra därefter pannorna från varandra så mycket som falsen tilllåter och mät samma 10 pannor. Summan av dessa två mått delas med 20 så får man det idealiska läktavståndet. Kontroll av täckbredden utföres på samma 22

23 sätt och bör utföras tillsammans med läggning av gavelpannor. VENTILTION TKLUTNING STRÖLÄKTSHÖJD mm mm Längd på taktäckningen Max längd på taktäckningen i meter = halva antal grader av takets lutning, t.ex. vid 25 blir max längd 0,5 x 25 = 12,5 m. Tabellen anger vilka ströläktshöjder man skall använda sig av till de olika taklutningarna, samt max längd på taktäckningen för olika taklutningar. Ventilation och cirkulation mellan undertak och takpannorna är absolut nödvändigt för torkning av trämaterialen. Fågellister och nockband kan med fördel användas. nock säkrar luftcirkulationen och är nödvändig för fabrikantens garanti i sin helhet. Föreskrifterna skall följas om tillverkarens frostgaranti ska gälla. INFÄSTNING Traditionellt rekommenderas att alla takpannorna i randzonerna fästs, d.v.s. vid takfot, valm, gavlar, nock och runt genomföringar. För större säkerhet rekommenderas det att var annan till var tredje panna fästes i ett diagonalt mönster på taket. På speciellt vindutsatta områden och vid taklutningar över 55 fästs samtliga takpannor i taket. LÄGGNING 1. Läggningen startar i det nedre högra hörnet. Nedre pannraden läggs och anpassas efter takets bredd. Varje panna kan förskjutas något för att eventuellt hel panna skall kunna användas. Vid användning av gavelpannor bör det tas speciell hänsyn till pannornas täckbredd kontra taksprångets måttsättning så att måtten stämmer och underlättar läggningen. 2. Därefter läggs 3 pannrader upp till nocken. Kontrollera att pannorna ligger i linje och ta gärna ett diagonalmått för att kontrollera att pannorna ligger vinkelrätt. Kontrollen är speciellt viktig på dubbelfalsade takpannor, eftersom falsarna endast tillåter minimal justering (+/- 2-3 mm). 3. Läggningen fortsätter med översta raden längs nocken och anpassas efter takets bredd. 4. Taket lägges vidare i hela vertikala rader. Var 4:e rad bör kontrolleras med snöre eller riktbräda. När specialpannor används skall man kontrollera att dessa passar till läktavståndet och den fastställda täckbredden, storleksvariationer mellan tillbehör och takpannor kan förekomma och bör under alla förhållanden kontrolleras före läggning. Rekommenderad ströläktshöjd, luftspalt vid takfot och ventilerad 23

24 VIll du veta mer? Kontakta oss, så hjälper vi dig! Wienerberger B rlövsvägen Malmö info.se@wienerberger.com Mars 2015 Tryck: Kipro
