1 LAUMANS Marknadens bästa taktegel

2 INNEHÅLLSFÖRTECKNING LAUMANS IDEAL VARIABEL RT 850, 855, 856, 857, 858, 841, 845, 846, 848, LAUMANS TIEFASUPRA VARIABEL RT 711, 714, 715, 716, LAUMANS TIEFA XLTOP RT 860, 861, 862, 863, 865, 870, 871, 872, 876, 877, 878,

3 GLASYRER OCH ENGOBER I VÄRLDSKLASS LAUMANS Laumans är Randers Tegls tyska dotterbolag. I mer än 100 år har Laumans varit synonymt med glaserat och engoberat taktegel av enastående hög kvalitet. Med taktegel från Laumans kombinerar vi generationers sinne för keramiskt hantverk med nya innovativa produktionsmetoder. Resultatet är ett brett sortiment med moderna och exklusiva taktegeltyper i starka glasyrer och engober. Laumans enastående produktkvalitet är resultatet av kompromisslös noggrannhet och glasyrteknik i världsklass. Teglet produceras i högteknologiska anläggningar, men med respekt för keramiska traditioner. Även om det är vanligare och billigare att påföra engober och glasyrer med spruta, väljer Laumans att hälla dem rikligt över stenarna. Det är det som ger den färdiga produkten ett enastående djup och exklusiva färgskiftningar, och som gör Laumans taktegel helt unikt. Extremt hård och slät yta. Mycket smutsavvisande och väderbeständig. Hög frostbeständighet. Unika färger med Laumans colour application technology. 3

4 LAUMANS IDEAL VARIABEL RT 850 Svart glaserad 1-kupigt dubbelfalsat RT 855 Malakit grönglaserad 1-kupigt dubbelfalsat RT 856 Svart mattglaserad 1-kupigt dubbelfalsat RT 857 Ockra glaserad 1-kupigt dubbelfalsat RT 858 Grå mattglaserad 1-kupigt dubbelfalsat Dimension: 415x250 mm Finfo nr: Dimension: 415x250 mm Finfo nr: Dimension: 415x250 mm Finfo nr: Dimension: 415x250 mm Finfo nr: Dimension: 415x250 mm Finfo nr: TILLBEHÖR I TEGEL 4 Nockpanna Startnock Slutnock Valmnock Y-nock universal Nockpanna Nr.300, 3st/lpm, 48st/pall Nr.302 Nr.303 Nr.301 Nr.399 Nr.1000, 2,7st/lpm RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: Startnock Slutnock Valmnock Y-nock universal Dubbelvulstpanna Gavelpanna vänster Nr.1002 Nr.1003 Nr.1001 Nr.1099 Nr.715 Nr.711 RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: Gavelpanna vänster Gavelpanna höger Gavelpanna höger Ventilationspanna Nr.713 Nr.714 Nr.712 Nr.741 Ventilationspanna med huv och hatt Flexrör till ventilationspanna RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: Nr.750, justerbar RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844: RT 850: RT 855: RT 856: RT 857: RT 858: RT 841: RT 845: RT 846: RT 848: RT 844:

5 RT 841 Röd engoberad 1-kupigt dubbelfalsat RT 845 Svart ädelengoberad 1-kupigt dubbelfalsat RT 846 Xenon gråengoberad 1-kupigt dubbelfalsat RT 848 Antik engoberad 1-kupigt dubbelfalsat RT 844 Naturröd 1-kupigt dubbelfalsat Dimension: 415x250 mm Finfo nr: Dimension: 415x250 mm Finfo nr: Dimension: 415x250 mm Finfo nr: Dimension: 415x250 mm Finfo nr: Dimension: 415x250 mm Finfo nr: SYSTEM FÖR NOCK Fäste nockbräda Justerbart Finfo nr: Nockband 500x32 cm Alum. Vent. 200 cm 2 /lpm Röd: Brun: Svart: Nockpannekrok nr. 470/49 Till nockpanna nr.1000 alu, 30 st/pkt Röd: Svart: Nockpannekrok nr.470/24 Till nockpanna nr.300 alu, 30 st/pkt Röd: Svart: Specialskruv Till nockpannekrok. Rostfri. 60st/pkt Finfo nr: SPECIALKROK PATENTERAD TILLBEHÖR GEMENSAMMA Takpannekrok Rostfri, 250 st/pkt 25x38-409/H85 Finfo nr: x50-409/H85 Finfo nr: x70-409/H75 Finfo nr: PLÅTHUVAR Sidofalskrok Rostfri, 250 st/pkt 25x38-435/61 Finfo nr: x50-435/40 Finfo nr: Stegjärn Bärläkt för 25 mm Bredd 230 mm Röd: Svart: Glidskydd Röd: Svart: Fågelband Längd 100 cm Finfo nr: ÅTGÅNG/ANTAL PER PALL Ventilerat fågelband Längd 100 cm Finfo nr: Bättringsfärg 750 ml, svart Svart: Malakitgrön: Svart, matt: Ockra: Grå, matt: Röd: Xenongrå: Antik: Avloppsluftare Med huv och hatt Rördimension mm Rödbrun och svart Beställningsvara Frånluftshuv flexibel 1-kanal Isolerad Rördimension mm Rödbrun och svart Beställningsvara Laumans Ideal Variabel 1-kupigt dubbelfalsat Täckbredd 204 mm Läktavstånd mm Längd under uppslagsklack 380 mm Vikt/st 3,4 kg Åtgång per m 2, ca 14,1-15,0 st Antal per Euro-pall 280 5

6 LAUMANS TIEFASUPRA VARIABEL RT 711 Röd engoberad RT 714 Naturröd engoberad RT 715 Svart ädelengoberad RT 716 Xenon gråengoberad RT 718 Antik engoberad Dimension: 478x288 mm Finfo nr: Dimension: 478x288 mm Finfo nr: Ännu ej tillgängligt. Vid beställning var god ring Dimension: 478x288 mm Finfo nr: Dimension: 478x288 mm Finfo nr: Dimension: 478x288 mm Finfo nr: TILLBEHÖR I TEGEL 6 Nockpanna Startnock Slutnock Valmnock Y-nock universal Nockpanna Nr.300, 3st/lpm, 48st/pall Nr.302 Nr.303 Nr.301 Nr.399 Nr.1000, 2,7st/lpm RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: Startnock Slutnock Valmnock Y-nock universal Dubbelvulstpanna Gavelpanna höger Nr.1002 Nr.1003 Nr.1001 Nr.1099 Nr.615 Nr.614 RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: Gavelpanna vänster Ventilationspanna Nr.613 Nr.641 RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718: Ventilationspanna med huv och hatt Flexrör till ventilationspanna Nr.650, justerbar RT 711: RT 714: RT 715: RT 716: RT 718: RT 711: RT 714: RT 715: RT 716: RT 718:

7 SYSTEM FÖR NOCK Fäste nockbräda Justerbart Finfo nr: Nockband 500x32 cm Alum. Vent. 200 cm 2 /lpm Röd: Brun: Svart: Nockpannekrok nr. 470/24 Till nockpanna nr.1000 alu, 30 st/pkt Röd: Svart: Nockpannekrok nr.470/24 Till nockpanna nr.300 alu, 30 st/pkt Röd: Svart: Specialskruv Till nockpannekrok. Rostfri. 60st/pkt Finfo nr: SPECIALKROK PATENTERAD TILLBEHÖR GEMENSAMMA Takpannekrok Rostfri, 250 st/pkt 25x38-409/H85 Finfo nr: x50-409/H85 Finfo nr: Sidofalskrok Rostfri, 250 st/pkt 25x38-435/61 Finfo nr: x50-435/40 Finfo nr: Stegjärn Bärläkt för 25 mm Bredd 270 mm Röd: Svart: Glidskydd Röd: Svart: Fågelband Längd 100 cm Finfo nr: Ventilerat fågelband Längd 100 cm Finfo nr: Bättringsfärg 750 ml, svart Röd: Svart: Xenongrå: Antik: x70-409/H75 Finfo nr: PLÅTHUVAR ÅTGÅNG/ANTAL PER PALL 45 Avloppsluftare Med huv och hatt Rördimension mm Rödbrun och svart Beställningsvara Frånluftshuv flexibel 1-kanal Isolerad Rördimension mm Rödbrun och svart Beställningsvara Laumans TiefaSupra Variabel Täckbredd 242 mm Läktavstånd mm Längd under uppslagsklack 430 mm Vikt/st 4,0 kg Åtgång per m 2, ca 10,2-10,6 st Antal per Euro-pall 280 7

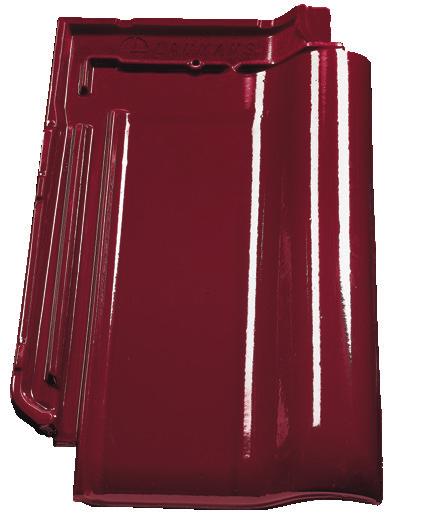

8 LAUMANS TIEFA XLTOP RT 860 Svart glaserad Finfo nr: RT 861 Korallröd glaserad Finfo nr: TILLBEHÖR I TEGEL RT 862 Svart mattglaserad Finfo nr: RT 863 Grå mattglaserad Finfo nr: RT 865 Malakitgrön glaserad Finfo nr: RT 870 Svart ädelengoberad Finfo nr: Nockpanna Nr.300, 3st/lpm, 48st/pall Startnock Nr.302 Slutnock Nr.303 Valmnock Nr.301 Y-nock universal Nr.399 Nockpanna Nr.1000, 2,7st/lpm RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: Startnock Nr.1002 Slutnock Nr.1003 Valmnock Nr.1001 Y-nock universal Nr.1099 Dubbelvulstpanna Nr.615 Gavelpanna höger Nr.614 RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: Flexrör till ventilationspanna Gavelpanna vänster Nr.613 RT 860: RT 871: RT 861: RT 872: RT 862: RT 876: RT 863: RT 877: RT 865: RT 878: RT 870: RT 879: Ventilationspanna Nr.941 RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: Ventilationspanna med huv och hatt Nr.950, justerbar RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879: RT 860: RT 861: RT 862: RT 863: RT 865: RT 870: RT 871: RT 872: RT 876: RT 877: RT 878: RT 879:

9 RT 871 Röd engoberad Finfo nr: RT 872 Kopparröd engoberad Finfo nr: SYSTEM FÖR NOCK RT 876 Xenongrå engoberad Finfo nr: RT 877 Grå ädelengoberad Finfo nr: RT 878 Antik engoberad Finfo nr: RT 879 Brun ädelengoberad Finfo nr: Fäste nockbräda Justerbart Finfo nr: Nockband 500x32 cm Alum. Vent. 200 cm 2 /lpm Röd: Brun: Svart: Nockpannekrok nr. 470/49 Till nockpanna nr.1000 alu, 30 st/pkt Röd: Svart: Nockpannekrok nr.470/24 Till nockpanna nr.300 alu, 30 st/pkt Röd: Svart: Specialskruv Till nockpannekrok. Rostfri. 60st/pkt Finfo nr: SPECIALKROK PATENTERAD TILLBEHÖR GEMENSAMMA Takpannekrok Rostfri, 250 st/pkt 25x38-409/H85 Finfo nr: x50-409/H85 Finfo nr: x70-409/H75 Finfo nr: PLÅTHUVAR Sidofalskrok Rostfri, 250 st/pkt 25x38-435/61 Finfo nr: x50-435/40 Finfo nr: Stegjärn Bärläkt för 25 mm Bredd 270 mm Röd: Svart: Glidskydd Röd: Svart: Fågelband Längd 100 cm Finfo nr: ÅTGÅNG/ANTAL PER PALL Ventilerat fågelband Längd 100 cm Finfo nr: Bättringsfärg 750 ml, svart Svart RT 860: Korallröd: Svart, matt: Grå, matt: Malakitgrön: Svart RT 870: Röd: Kopparröd: Xenongrå: Grå: Antik: Brun: Avloppsluftare Med huv och hatt Rördimension mm Rödbrun och svart Beställningsvara Frånluftshuv flexibel 1-kanal Isolerad Rördimension mm Rödbrun och svart Beställningsvara Laumans Tiefa XLTop flacktege Täckbredd 230 mm Läktavstånd mm Längd under uppslagsklack 390 mm Vikt/st 3,7kg Åtgång per m 2, ca 12,4-12,7 st Antal per Euro-pall 240 9

10 LÄGGNINGSANVISNING För ytterligare råd och anvisningar, se komplett läggningsanvisning på hemsida Start i högra nedre hörnet 2. Lägg 3 pannrader upp till nocken 3. Lägg översta raden längs nocken 4. Lägg vidara i hela vertikala rader LÄGGNING Läggningen startar i högra nedre hörnet. Nedre pannraden läggs och anpassas efter takets bredd. Varje panna kan förskjutas något så takbredden går upp i hela takpannor. Eventuellt kan man justera i uthängets bredd. Vid användning av gavelpannor bör det tas speciell hänsyn till pannornas byggbredd kontra taksprångets måttsättning så att måtten stämmer och underlättar läggningen. Därefter läggs 3 pannrader upp till nocken. Kontrollera att pannorna ligger snörrätt, och ta gärna ett diagonalmått för att kontrollera att pannorna ligger vinkelrätt. Kontrollen är särskilt vigtig på dubbelfalsade pannor, där falsen tillåter mycket liten justering. Läggningen fortsätter med översta raden längs nocken, och anpassas till takets bredd. Taket läggs vidare i hela vertikala rader. Var 4-de rad bör kontrolleras med snöre eller riktbräda. När specialpannor används skall man kontrollera att dessa passar till läktavståndet och den fastlagda täckbredden. Storleksvariationer mellan tillbehör och takpannor kan förekomma och bör kontrolleras före läggning. INFÄSTNING Alla takpannor binds - i nedersta och näst nedersta rad vid takfot - i yttersta rad vid gavel - längs skottrännor - kring takfönster och andra genombrytningar som t.ex. skorstenar - i översta raden längs nockpannor och valm Varannan takpanna binds - inne på takytan rekommenderas det att binda varannan takpanna i diagonalt mönster. På byggnader i särskilt utsatta områden, som kustnära placering, samt vid taklutningar över 55, skall alla takpannor bindas. FÄRGNYANSER Som alla keramiska produkter brända vid höga temperaturer, med variationer både i råmaterial och bränningsgrad, kan färgnyanser uppstå. Det rekommenderas därför att det tas pannor från flera pallar på en gång och fördelas på taket vid läggning. 10

11 TÄCKBREDD OCH BYGGBREDD I tabellen finns täckbredd för falsade takpannor samt byggbredd för gavelpannor. Måtten är vägledande och bör kontrolleras genom provläggning. Se komplett läggningsanvisning på hemsida. d d1 b1 b2 c* täckbredd normalpanna täckbredd avslutningspanna byggbredd gavelpanna höger byggbredd gavelpanna vänster bredd normalpanna Højslev K21 falsat 290 mm 285 mm 208 mm 174 mm 270 mm Højslev 1-kupigt LT6 falsat 210 mm 315 mm 193 mm 210 mm 255 mm Laumans IdealVariabel 204 mm 250 mm 155 mm 107 mm 250 mm Gavelpanna nr. 712/nr mm 162 mm Laumans TiefaSupra variabel 240 m 325 mm 214 mm 203 mm 288 mm Laumans Tiefa XLtop 230 mm 300 mm 185 mm 150 mm 284 mm IdealVariabel, RT 857 IdealVariabel, RT 844 TiefaSupra variabel RT 711 Tiefa XLtop, RT

12 VARIABELT LÄKTAVSTÅND B LA LA LA Takfallets längd LA LÄKTNING Läktningen utförs med en tolerans på +/- 3 mm. Läktning skall utföras noggrant och snörrätt för att takpannorna skall ligga riktigt och uppnå funktionell tätning av taket. Läktavstånd på sida 14 är vägledande och skall kontrolleras genom provläggning. Översta bärläkten placeras så nära nockbrädan som takpannans upplagsklack tillåter (B). Läktavstånd mäts från överkant till överkant på bärläkt. TAKFOT Takfotsläkt monteras som regel på högkant, eller tillpassas för att ge nedre takpanneraden samma lutning som taket i övrigt. Fågelband (F) monteras ovan takfotsläkt. Avståndet från takfot till 2-a bärläkt (LAT) skall anpassas så att nedersta takfotsraden får ett nödvändigt överhäng (U) i förhållande till fotplåt och hängrännan. Se vägledande mått på sida x. m. - LAT U Variabelt mått U TAKFALLETS LÄNGD För att uppnå det snyggaste resultatet bör det eftersträvas att takytan går upp med ett antal hela takpannor. Avståndet från ök 2:a bärläkten vid takfot och ök bärläkten vid nock - delas med takpannans variabla läktavstånd. Vid flesta takfallslängder slipper man kapa översta pannan vid nock, vilket är brukligt med traditionella taktegelpannor. Om det är nödvändigt kan man göra mindre ändringar i överhängets storlek. Kan takfallets längd fortfarande inte delas med ett antal hela takpannor, kan den översta raden takpannor kortas av på byggplatsen. Takpannans översta ände kapas av och varje takpanna sätts fast med rostfri skruv. 12

13 TAKBELÄGGNINGENS BREDDMÅTT För att få ett tak där tegelpannorna ligger tätt bör man ta hänsyn till tegelpannornas täckbredd. Täckningsbredder är vägledande och ska kontrolleras genom provläggning. Se sidan 19. Symboler: d = tegelpannans täckbredd d1 = avslutningspannans bredd n = antal rader tegelpannor Takpannor läggs upp med en tolerans på ± 2 mm. Takpannor till höger och vänster sida skall ha minst 30 mm överhäng i förhållande till byggnadens konstruktionsbredd - oavsett om denna är utförd som vindskiva i trä eller murverk. Papptäckningen förs ut på båda sidor av taket under ströläkten och upp på eventuell vindskiva. Takbeläggningens breddmått från ytterkant till ytterkant = n x d + d1 TAK MED FALSAT TAKTEGEL OCH DUBBELVULSTPANNA Tak med falsat taktegel och dubbelvulstpanna Takets bredd d1 d d d d ca. 30 GAVELBESLAG I PLÅT Byggbredd GAVELBESLAG I PLÅT Vid användning av gavelbeslag i plåt skall yttersta takpannan på båda sidor av taket vara monterade mm från vindskivan. Gavelbeslag som passar den valda takpanneprofilen monteras nerifrån och upp när alla takpannor är monterade. Papptäckningen förs ut på vindskivan. ca. 30 VINDSKIVA Vindskiva 30 13

14 TAKBELÄGGNINGENS BYGGBREDD För att få ett tak där tegelpannorna ligger tätt bör man ta hänsyn till tegelpannornas täckbredd. Täckningsbredder är vägledande och ska kontrolleras genom provläggning. Se sidan 19. Symboler: d = tegelpannans täckbredd d1 = gavelpannans bredd b1 = höger gavelpannans byggbredd b2 = vänster gavelpannans byggbredd n = antal rader tegelpannor Takbeläggningens breddmått från ytterkant till ytterkant = n x d + d1 Takpannor läggs upp med en tolerans på ± 2 mm. Gavelpannor till höger och vänster sida skall ha 10 mm luft i förhållande till byggnadens konstruktionsbredd - oavsett om denna är utförd som vindskiva i trä eller murverk. Papptäckningen förs ut på båda sidor av taket under ströläkten och upp på eventuell vindskiva. Takets byggbredd Se de nedersta måtten på illustrationerna = n x d + b1+ b2 TAK MED FALSAT TAKTEGEL OCH GAVELPANNA Takets bredd d1 d d d d b2 d d d d b1 ca. 10 Byggbredd ca. 10 TAK MED FALSAT TAKTEGEL OCH GAVELPANNA Nr. 712 och endast IdealVariabel Tak med falsat panna IDEALVARIABEL Takets bredd d1 d d d d b2 d d d d b1 ca. 10 Byggbredd ca. 10 GAVELPANNA OCH VINDSKIVA ca

15 LÄKTAVSTÅND Vägledande läktavstånd skall kontrolleras genom provläggning. Se komplett läggningsanvisning på hemsida. LA LAT U Läktavstånd (min. - max.) Max. läktavstånd 2. bärläkt Min. uthäng över takfallets längd Längd under upplagsklack Højslev K21 falsat 340 mm 342 mm 50 mm 392 mm Højslev 1-kupigt LT6 falsat mm 354 mm 50 mm 404 mm Laumans IdealVariabel mm 320 mm 60 mm 380 mm Laumans TiefaSupra variabel mm 370 mm 60 mm 430 mm Laumans Tiefa XLtop mm 330 mm 60 mm 390 mm B (avstånd nock till övre bärläkt) Avståndet från taknockens mittlinje till översta kant av övre bärläkt beror på takets lutning och vilken nockpanna som används. Højslev K21 falsat 25 taklutning 35 taklutning 45 taklutning 50 taklutning Nockpanna med horn, falsat 30 mm 25 mm 15 mm 10 mm Højslev nockpanna, ofalsat Nockpanna GI. Silkeborg, falsat Højslev 1-kupigt LT6 falsat 30 mm 25 mm Højslev nockpanna, ofalsat 30 mm 25 mm 10 mm 5 mm Nockpanna med horn, falsat 30 mm 25 mm 10 mm 5 mm 25 taklutning 35 taklutning 45 taklutning 50 taklutning Laumans IdealVariabel Nockpanna nr mm 45 mm 35 mm 25 mm Nockpanna nr mm 30 mm 25 mm 16 mm Laumans TiefaSupra variabel Nockpanna nr mm 45 mm 35 mm 25 mm Nockpanna nr mm 45 mm 40 mm 35 mm Laumans Tiefa XLtop Nockpanna nr mm 45 mm 40 mm 35 mm Nockpanna nr mm 50 mm 50 mm 35 mm 15

16 INFÄSTNING FALSAT TAKTEGEL Vissa takpannor skall fästas i den underliggande läkten. Infästning görs med rostfri sidofalskrok eller rostfri takpannekrok. Rostfri Rostfri sidofalskrok sidofalskrok monteras monteras genom genom att sticka den långa änden ner bakom läkten så tätt intill den underliggande takpannan. Dra sidofalskroken helt tätt intill läktens underkant. Den Den lilla lilla kroken kroken på på sidofalskroken sidofalskroken vippas upp över falsen på den översta takpannan. Infästning Infästning med med rostfri rostfri takpannekrok. takpannekrok. Takpannekroken stramas och spikas i läkten. ion 25x50 Takpannekrok rostfri 409/H85 S48 Används till: Højslev LT6 Idealvariabel Tiefasupra variabel Tiefa XLtop Takpannekrok rostfri 409/H75 S48 Används till: RHEINLANDVARIABEL MULDENVARIABEL Sidofalskrok rostfri 435/61 Passar enbart till bärläktsdimension 25x38 Används till: Højslev K21 Idealvariabel Tiefasupra variabel Tiefa XLtop Sidofalskrok rostfri 435/40 Passar enbart till bärläktsdimension 25x50 Används till: Højslev LT6 Højslev K21 Idealvariabel Tiefasupra variabel Tiefa XLtop 16

17 MÅTT NOCKPANNOR Mått för Laumans nockpanna nr Invändig Längd Vulst utvändig Täckningslängd Start- och slutnock Valm-nock Laumans nockpanna nr. 300 Nockpanna med vulst och fals. Start- och slutnock är stängd i den breda änden. Y-nock universal. Valmnockpanna används nederst på valmtak. Nockpannebeslag 470/24 till nockpanna nr Mått Mått för för Laumans Laumans nockpanna nockpanna nr. nr mm 275 mm Start- och slutnock 120 mm 135 mm 90 mm 410 mm 365 mm Valm-nock Laumans nockpanna nr Nockpanna med vulst och fals. Start- och slutnock är stängd i den breda änden. Y-nock universal. Valmnockpanna används nederstpå valmtak. Nockpannebeslag 470/49 till nockpanna nr mm 410 mm 410 mm N t 17

18 Mått Mått Mått nockpannor nockpannor nockpannor Mått nockpannor Mått för Højslev nockpanna Mått Mått för nockpannor Højslev nockpannan Mått för Mått Højslev för Højslev nockpannan nockpannan Mått för Mått Mått för Højslev nockpannan Højslev för Højslev nockpannan nockpannan Smala änden Smala Smala 235 änden änden Smala Breda 235 Smala Smala änden 235 änden änden Breda änden Breda änden Breda 275 Breda Breda 275 änden änden änden Längd Längd Längd 380 Täckningslängd 380Längd Längd Täckningslängd Täckningslängd Täckningslängd Täckningslängd Højslev nockpanna Højslev Nockpannan nockpanna är konisk. Højslev Højslev nockpanna nockpanna Nockpannan Startnock/valmnock är konisk. Højslev Nockpannan Højslev Nockpannan Højslev nockpanna är nockpanna nockpanna konisk. är konisk. är stängd Startnock/valmnock stängd den Nockpannan Startnock/valmnock i Nockpannan den Startnock/valmnock Nockpannan breda är konisk. änden. är är är konisk. konisk. stängd är stängd i den i den breda änden. Startnock/valmnock breda Startnock/valmnock Slutnock Slutnock änden. breda Startnock/valmnock änden. är stängd är stängd den är stängd är är stängd stängd i smala den smala i änden. den i i den den änden. breda Slutnock breda Y-nock änden. Slutnock breda är stängd änden. änden. är stängd i den smala i den änden. smala änden. finns. Slutnock Y-nock Slutnock Y-nock Slutnock finns. är stängd finns. är är stängd stängd i den smala änden. i den smala i den smala änden. änden. Y-nock finns. Y-nock Y-nock finns. finns. Nockpannekrok till Højslev nockpanna Nockpannakrok Nockpannakrok till till Højslev Nockpannakrok nockpanna till Nockpannakrok Højslev Nockpannakrok Højslev Nockpannakrok nockpanna nockpanna till till till Højslev nockpanna Højslev Højslev nockpanna nockpanna Mått för nockpanna med med horn Mått för Mått nockpanna för nockpanna med horn med horn horn Mått för Mått Mått nockpanna för för nockpanna nockpanna med horn med horn med horn Smala änden Smala 260 änden Smala änden Smala Breda 260 Smala Smala 260 änden änden änden Breda änden Breda änden Breda 270 Breda Breda 270 änden änden änden Längd Längd Längd 430 Täckkningslängd Längd 430 Längd Längd 430 Täckkningslängd Täckkningslängd Täckkningslängd Täckkningslängd Täckkningslängd Nockpanna med horn Nockpanna Nockpanna med horn med med horn horn Nockpannan är försedd är med med utluft- Nockpannan Nockpannan med är försedd horn med med är försedd horn horn med utluftning, 40 Nockpannan ning, Nockpannan med utluftning, utluftning, 40 mm fals. Nockpannan mm 40 är fals. försedd mm är är fals. försedd försedd med utluftning, Startnock 40 ning, Startnock ning, mm är med med utluft- utluft- Startnock är stängd änden med horn. stängd fals. mm mm är fals. stängd fals. är stängd i änden i Slutnock är stängd änden i änden med änden utan horn med horn. med horn. horn. Startnock Slutnock Startnock Slutnock Startnock är och är är stängd är är stängd stängd i i änden i i utan änden änden med horn. utan med med horn. horn. 370 mm är lång. i utan horn Slutnock och är Slutnock 370 och Slutnock Sätts är mm är stängd 370 är är lång. stängd mm stängd i änden lång. i i änden änden utan horn utan utan horn horn och är fast 370 med mm nockpannebeslag. Sätts fast och Sätts och är är med 370 fast 370 nockpannebeslag. lång. mm med mm lång. nockpannebeslag. lång. Y-nock finns ej. Sätts Y-nock fast Sätts Y-nock Sätts fast finns med fast ej. finns med nockpannebeslag. med med ej. nockpannebeslag. nockpannebeslag. Y-nock finns ej. Y-nock Y-nock Y-nock finns finns ej. finns ej. ej. Nockpannebeslag 470/30 till nockpanna med horn Mått för GI. Silkeborg nockpanna Mått för Gl. Silkeborg nockpanna Mått för Mått Gl. Silkeborg för Gl. Silkeborg nockpanna nockpanna Mått för Mått Mått Gl. för för Gl. Silkeborg nockpanna Silkeborg Gl. Silkeborg nockpanna nockpanna Smala änden Smala Smala 225 änden änden Smala Smala Smala Breda 225 änden änden 225 änden änden Breda 225 Breda änden 225 änden Breda Breda 278 Breda änden 278 änden änden Längd Längd 390 Täckningslängd 390Längd Längd Täckningslängd Täckningslängd Täckningslängd Täckningslängd Nockpannebeslag Nockpannebeslag 470/30 470/30 till Nockpannebeslag Nockpanna med 470/30 horn Nockpannebeslag till Nockpanna Nockpannebeslag till Nockpannebeslag Nockpanna med med 470/30 horn 470/30 470/30 horn till Nockpanna till till Nockpanna Nockpanna med horn med med horn horn GI. Silkeborg nockpanna Gl. Silkeborg Nockpannan nockpanna är försedd med 25 mm Gl. Silkeborg Gl. Silkeborg nockpanna nockpanna Nockpannan Gl. Silkeborg fals och är nockpanna vulst. försedd med 25 mm Nockpannan Gl. Nockpannan Gl. Silkeborg Silkeborg är försedd nockpanna är nockpanna försedd med 25 med mm 25 mm fals och vulst. Nockpannan fals och Startnock/valmnock Nockpannan fals Nockpannan vulst. och är vulst. försedd är är försedd försedd med är stängd Startnock/valmnock är stängd 25 med med mm mm mm den fals Startnock/valmnock breda och i fals Startnock/valmnock fals änden. den vulst. och och breda vulst. vulst. änden. är stängd är stängd i den i den Startnock/valmnock breda Startnock/valmnock Slutnock änden. breda Startnock/valmnock änden. är stängd är stängd den är stängd är är stängd stängd i smala den smala i änden. den i i den den änden. breda Slutnock breda Y-nock änden. Slutnock breda är stängd änden. änden. är stängd i den smala i den änden. smala änden. Slutnock finns. Y-nock Slutnock Y-nock Slutnock finns. är stängd finns. finns. är är stängd stängd i den smala änden. i den smala i den smala änden. änden. Y-nock finns. Y-nock Y-nock finns. finns. Nockpannebeslag Nockpannebeslag 470/71 470/71 till Gl. Silkeborg Nockpannebeslag nockpanna 470/71 470/71 till Nockpannebeslag Gl. Silkeborg nockpanna 470/71 Nockpannebeslag till Gl. Silkeborg Nockpannebeslag nockpanna till Gl. 470/71 470/71 till GI. Silkeborg nockpanna till Gl. Silkeborg till Gl. Silkeborg nockpanna nockpanna

19 PROVLÄGGNING AV FALSAT TAKTEGEL KONTROLLERA TÄCKNINGSBREDD OCH LÄKTAVSTÅND Provläggning av falsat taktegel Kontrollera täckningsbredd och läktavstånd Täckningsbredd falsat taktegel De angivna måtten gällande täckningsbredden är vägledande och skall alltid kontrolleras Täckningsbredd genom provläggning. falsat taktegel De angivna måtten gällande täckningsbredden är väg- Vid provläggning på taket läggs 2 rader med 12 takpannor ledande och skall alltid kontrolleras genom provläggning. i varje rad. Vid provläggning på taket läggs 2 rader med 12 takpannor Minsta täckningsbredd i varje rad. hittas genom att skjuta ihop takpannorna så tätt ihop som Minsta falsen täckningsbredd tillåter, mät sedan hittas från genom höger kant att skjuta av 1:a ihop takpannan till högra takpannorna sidan av så 11:e tätt takpannan ihop som och falsen därefter tillåter, delas mät sedan måttet med 10. från höger kant av 1:a takpannan till högra sidan av 11:e takpannan och därefter delas måttet med 10. Maximal täckningsbredd hittas därefter genom att dra isär takpannorna så långt från varandra som falsen tillåter, mät sedan Maximal täckningsbredd hittas därefter genom att dra isär takpannorna så långt från varandra som falsen ifrån höger kant tillåter, av 1:a takpannan mät sedan till ifrån högra höger sidan kant av av 11:e 1:a taktakpannan till pannan och därefter högra delas sidan måttet av 11:e med takpannan 10. och därefter delas måttet Den optimala täckningsbredden med 10. är genomsnittet av min. och max. kontrollmåtten. Den optimala täckningsbredden är genomsnittet av min. och max. kontrollmåtten. Fortsättningsvis läggs takpannorna upp med Fortsättningsvis läggs takpannorna upp med en tolerans en tolerans på ± 2 mm. på ± 2 mm. Minimalt läktavstånd Maximalt läktavstånd Variabelt läktavstånd falsat taktegel Variabelt läktavstånd falsat taktegel Tag 12 st takpannor slumpmässigt ifrån pallarna. Takpannorna Tag 12 st takpannor slumpmässigt ifrån pallarna. Takpannorna läggs med baksidan uppåt i en rad på ett vågrätt läggs med baksidan uppåt i en rad på ett vågrätt underlag, den 12:e pannan stabiliserar underlag, den den 11:e. 12:e pannan stabiliserar den 11:e. Takpannorna skjuts Takpannorna så tätt ihop skjuts som så falsen tätt ihop tillåter. som falsen tillåter. Därefter mäts avståndet Därefter mäts över 10 avståndet takpannor över ifrån 10 underkant takpannor bärläktsklack på 1:a takpannan till 11:e takpannans motsvarighet. Det ifrån underkant bärläktsklack på 1:a takpannan till 11:e takpannans motsvarighet. Det uppmätta avståndet delas med 10, uppmätta avståndet delas med 10, och det kortaste läktavståndet och det kortaste läktavståndet är beräknat. Sedan dras är beräknat. takpannorna isär så långt som falsen tillåter. Sedan mäts Sedan dras takpannorna avståndet isär ifrån så bärklackens långt som falsen underkant tillåter. på Sedan 1:a tegelpannan ifrån till bärklackens 11-e takpannans underkant motsvarighet. på 1:a tegelpannan Det uppmätta mäts avståndet till 11-e takpannans avståndet motsvarighet. delas med Det 10, uppmätta och man avståndet fått fram delas det maximala med 10, och man läktavståndet. fått fram det maximala läktavståndet. Fortsättningsvis läggs takpannorna upp med en tole- Fortsättningsvis läggs takpannorna upp med en tolerans på ± 2 rans på ± 2 mm. Monteras läkten innan takpannorna är mm. Monteras läkten levererade innan används takpannorna de vägledande är levererade måtten används på respektive de vägledande måtten panntyp. på respektive panntyp. För För trångt trångt För trångt För För brett brett isär isär För brett isär Läktavstånd Läktavstånd = Optimalt = avstånd i mm/10 i Rätt Rätt 9 19

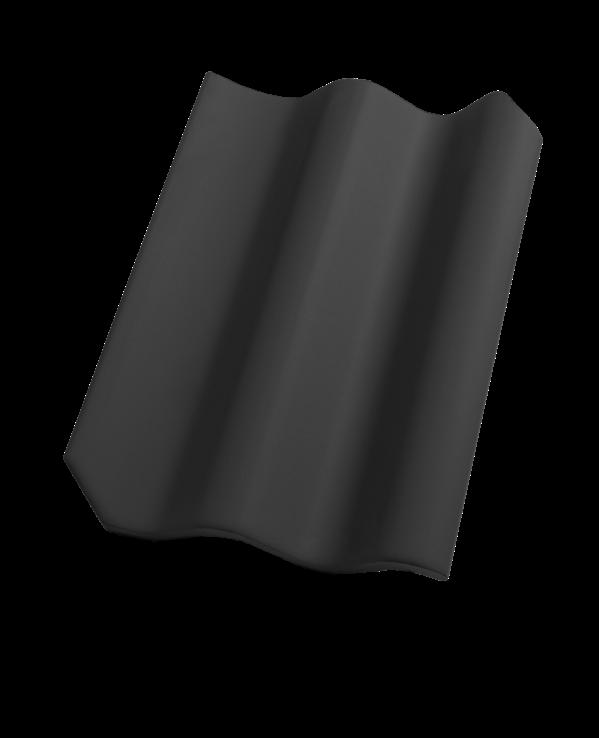

20 VI KAN TEGEL! Utöver vårt taktegel saluför vi även fasadtegel och marktegel. Se komplett sortiment på randerstegel.se. HØJSLEV 1- OCH 2-KUPIGT TAKTEGEL FASADTEGEL MED OLIKA FÄRG OCH UTTRYCK ULTIMA UNIKA FUSION PRIMA RUSTICA INNOVA CLASSICA ALPHA BASIC RANDERS TEGEL AB
