4 Uppkoppling till överordnat system Redovisa princip för hantering av larm, överföring av mätdata till överordnat system.

Transkript

1 1(2) HELENIUS INGENJÖRSBYRÅ AB Box SOLLENTUNA Telefon Telefax Arb nr 24004:02 Leif Sellgren Ångström, hus 7 Zonreglering Ref. till intresseförfrågan översändes frågor angående zonreglering inom Ångström hus 7. Svaren ska vara vägledande för val av vilket system som ska redovisas i förfrågningsunderlag för hus 7. Frågorna kan besvaras via fax till Leif Sellgren, Helenius Ingenjörsbyrå AB, fax nr , senast Frågor att besvara 1 Pris för driftsfall frånluftsreglering och driftsfall tilluftsreglering enligt bilaga 1-3. Pris ska omfatta leverans av spjäll och mätdon, installation av samtlig el och styr så att angivna funktioner erhålls. Gränsdragning: Styr tillhandahåller el 230V vid ansl.punkt A i K2 (se bil. 1). Styr tillhandahålles larm vid ansl.punkt A i K2 för fel styrutrustning och lågt tryck i zon 2 Serviceorganisation - Varifrån sker service - Serviceföretagets kapacitet - Inställelsetid vid felanmälan - Leveranstid på reservdelar - Kostnader för resor och restid vid service 3 Teknik - Reglernoggrannhet, reglersnabbhet - Ljudnivå från spjäll och mätdon - Bygglängder för spjäll och mätdon - Tryckfall över spjäll och mätdon - Hur görs ändring av parametrar, tryck, max flöde mm 4 Uppkoppling till överordnat system Redovisa princip för hantering av larm, överföring av mätdata till överordnat system. C:\Users\elbl1\Desktop\SYSTEM och MATERIALVAL\IN\zonreglering\ _05_5_02_zon.doc

2 2(2) Förutsättningar för frågorna Vid prisbedömning gäller totalleverans av ca 20 st zonregleringar fördelat lika mellan driftsfall frånluftsregleringenligt bil 2 och driftsfall tilluftsreglering enl bil 3. För prissättning och övriga efterfrågade data gäller spjälldimensioner enligt bilaga 2 och 3. Bifogade bilagor Bilaga 1 Zonreglering redovisar omfattning av styr och elinstallation. Kanalisation i plan sker på bef. elstegar. Vertikal kanalisation sker i elschakt mellan plan K1 och plan 3. Längder för vertikal förläggning anges på bilaga 1. Bilaga 2 redovisar driftsfall frånluftsreglering med begränsningsspjäll i rum Funktion: Tryckgivare i frånluftskanal styr zonspjäll för frånluft så att konstant tryck erhålles i zon (ca 150 Pa). Mätdon i från- och tilluftskanal styr zonspjäll i tilluften så att tilluftsflödet följer frånluftsflödet med inställbar differans (± X l/s). Begränsningsspjäll för allmän frånluft reglerar mot stängt läge om trycket i frånluftskanalen understiger inställt värde. Bilaga 3 redovisar driftsfall tilluftsreglering. Funktion: Tryckgivare i tilluftskanal styr zonspjäll för tilluft så att konstant tryck erhålles i zon (ca 150 Pa). Mätdon i från- och tilluftskanal styr zonspjäll i frånluft så att frånluftsflödet följer tilluftsflödet med inställbar drift (± X l/s HELENIUS INGENJÖRSBYRÅ AB Bil 1-3 C:\Users\elbl1\Desktop\SYSTEM och MATERIALVAL\IN\zonreglering\ _05_5_02_zon.doc

3

4

5

6

7

8

9

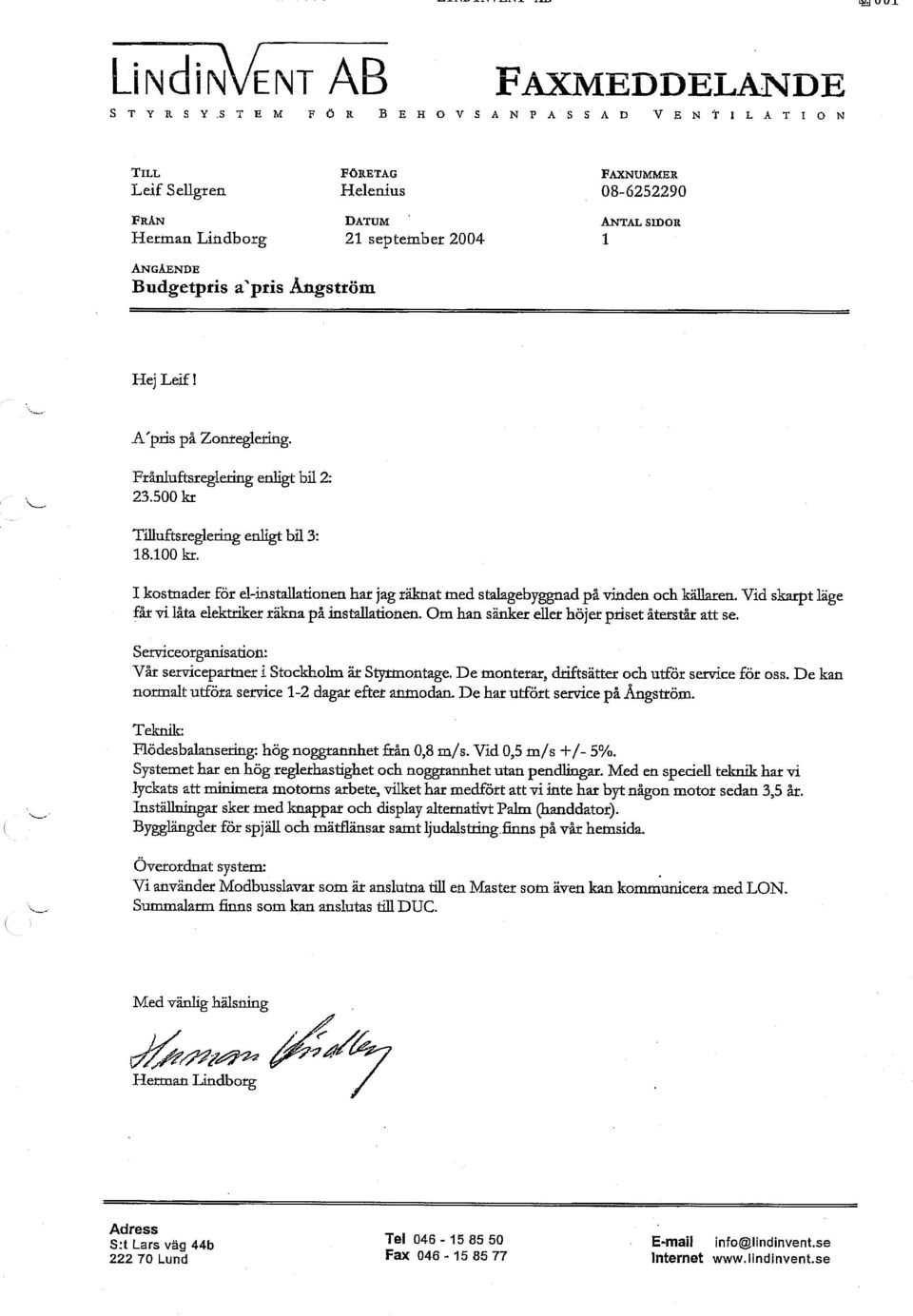

10

11

12

13 Projektnr Sammanställning av tänkbara leverantörer för zonreglering Objekt Ångström Hus 7 Alfanr C109:7 Datum: Rev: 2004-xx-xx Upprättad av: Leif Sellgren A Underlag för utvärdering Intresseförfrågan daterad ( bif) om leverans av zonreglering för rubricerade byggnad har skickats till följande leverantörer: 1. Sauter 2. Lindinvent 3. Comfortcontrol 4. Netavent 5. Micatrone Svar har erhållits från alla utom Micatrone. (Svar bifogas) Leveransen omfattar totalt 20 st system fördelat lika på tilluftsreglering och frånluftsreglering. B Utvärdering Frågor har ställts till leverantörerna om priser, service och teknik. Vid utvärdering har följande vägning gjorts: 1. Pris 20% 2. Service 40% 3. Teknik 40% C:\Users\elbl1\Desktop\SYSTEM och MATERIALVAL\IN\zonreglering\ zonlev.doc

14 C Sammanställning av svar samt bedömning/vägning X = Uppgift saknas 1. Sauter 2. Lindivent 3. Comfort- 4. Netavent Fråga Control 1. Pris tilluftssystem X X frånluftssystem X X totalt poäng vägd poäng 1,2 1,6 0,8 2,0 2. Service plac.service Vällingby Stockholm Uppsala Strängnäs inställelse tid 1,5 tim 1-2 dagar 0,5 tim 24 tim lev.tid reservvaror 1,5 tim 1 dag 0,5 tim 1 vecka kostn för service prislista reskostnad 500kr/service Poäng Vägd poäng 4,0 3,6 4,0 3,2 0 reskostnad ca 1000kr/service 3. Teknik reglernoggrannhet ±2% <1% <±3% ±2% ljudnivå högt lågt lågt lågt tryckfall >150 Pa <100Pa <100Pa <100Pa omställn.parametrar display display display central uppkoppl.överordn Lon Lon Lon Ej utförd tidigare Poäng Vägd poäng 3,6 4,0 4,0 3,2 Vägd poäng 8,8 9,2 8,8 8,4 Helenius Ing.byrå AB C:\Users\elbl1\Desktop\SYSTEM och MATERIALVAL\IN\zonreglering\ zonlev.doc
