1 Information för version v ( ) Snabbare sätt att läsa utvald information, genom att klicka på en rad i innehållsförteckningen kommer man direkt till det avsnittet man önskar. Produkter... 4 [ ] Accentfärger via kundanpassningen... 4 [ ] Space... 7 Utförande... 7 Handtag... 8 Socklar... 8 Stomme P... 9 Stomme L... 9 Stomme A/AEM... 9 Stomme E... 9 Stomme EEM... 9 Fronter DO1-DO12 Dörrar till personlig förvaring D1-D12 / D2-D4 lådor DO, GDO, TAH, SDI Över eller Underskåp (Handtag och Lås placering) Inredningar Inredning SISM till skåp S2P800A Tillbehör Inget lås NL Standardlås Spanjolettlås

2 Hänglås PL Kombinationslås Avvikande hyllfärg Benreduktion Förborrad toppskiva Gångjärn Knock-Down Komplett hålbild Mjukstängande Pryllåda PTR Rotera SBRIDGE SAFU SBU (O DO D2 DO3) SDU SFU400 / SFU STCU Sittdyna SPBA Powerbox Vinklad eller Rak SQF400/SQF DUCO Inredningsval: Ö-Kombinationer Add-on topp Avvikande rygg Kundanpassning Övrigt

3 [ ] Nya hantering av låsnummer [ ] Oberon [ ] Nano & Nexus [ ] Trixagon Funktioner [ ] Ändrar default värde för finansiering i Sverige [ ] Renderingsservern [ ] Render settings för nya kärnan [ ] Utskriftram

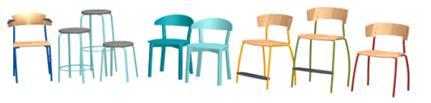

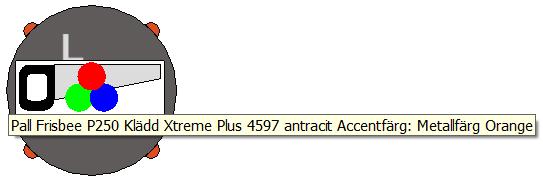

4 Produkter [ ] Accentfärger via kundanpassningen I och med den nya satsningen på Accentfärger via kundanpassningen har vi gjort en lösning i Configura på några av de utvalda produkterna så att ni lättare skall kunna offerera dem. Produkterna det gäller är: Frisbee Riff Chip Jig Xpect Trix På komponentfliken intill dessa stolar kan ni nu se tre färgbollar som markerar att accentfärger finns tillgängliga för dessa produkter. För att välja accentfärg på produkten får man först rita ut den på ritytan och sedan gå in på produkten via egenskapsdialogen. När du klickar på metallfärgen (eller trä valet på Chip) så finns det en ny flik med Accentfärger i materialbrowsern. Här hittar du samtliga accentfärger som finns tillgängliga. Observera att även produktens standardfärger kan finnas tillgängliga som Accentfärg men skall alltså inte väljas härifrån. 4

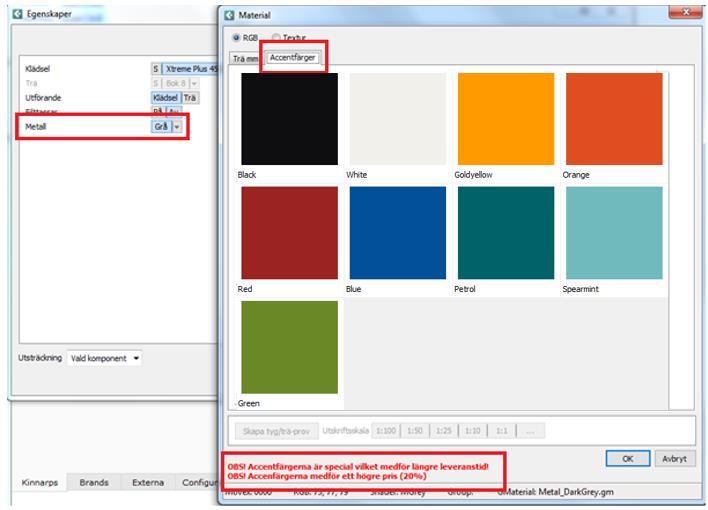

5 Längst ner i Egenskapsdialogen finner ni också följande information: OBS! Accentfärgerna är special vilket medför längre leveranstid! OBS! Accentfärgerna medför ett högre pris (20 %) Tillägget på 20 % är beräknat på hela produkten och samma produkt kommer alltså att få olika totalpris beroende på val av tyg. När man valt Accentfärg på en produkt visas en Accentfärgskundanpassningssåg enl. nedan. 5

6 Övriga produkter nedan registreras med vanlig kundanpassning: Origo toppskiva och ben (utan hylsa) med accent färg Använd sågen och skriv in önskad accent färg 1. Top + kantlist och accent colour = en artikel, pris 20 % extra 2. FB ben + ram och accent colour = en artikel, pris 20 % extra OBS! Origobordet måste manuellt registreras om vid ordersändning. Kontakta kundanpassningen för exakt pris och hur du skall registrera i Movex. Oberon toppskiva standard vitlaserad ek faner eller standard mörkbrun Ek 28 faner (ref.kort finns med i senaste utskicket till KCS väggen) Använd S för specialträ och skapa en färg för vitlaserad eller mörkbrun ek. Priset kommer bli korrekt. Om du vill ha vitlaserad eller mörkbrun ek faner på andra möbler ska du använda sågen där du skriver in standard vitlaserad ek eller standard mörkbrun ek 28 och kontakta kundanpassning för ett pris. Trix soffa - ben med accent färg Skriv in önskad accent färg för ben och kontakta kundanpassningen för pris. Prim metall med accent färg Använd sågen och skriv in i dialogboxen: alla synliga metalldelar i accent färg xxxx Kontakta kundanpassningen för ett pris 6

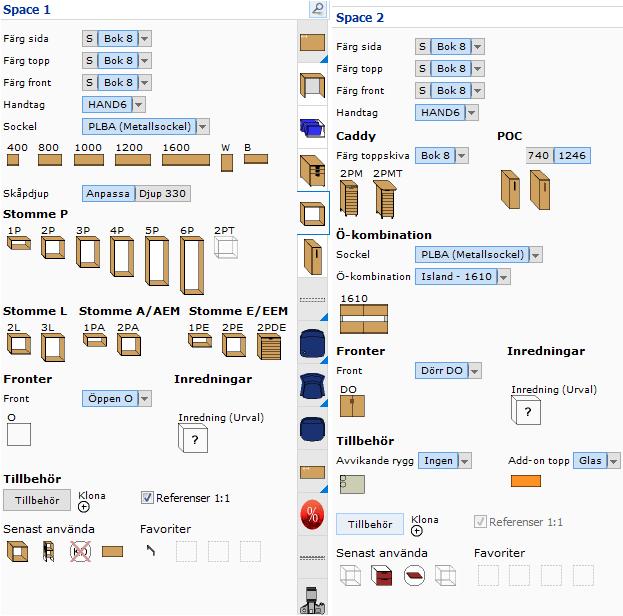

7 [ ] Space Ny skåpsserie på två nya komponentflikar. Du känner igen det mesta om du tidigare arbetat med serie[e] men här kommer en översikt: Utförande Val av utförande på stomme och front görs på komponentflikarna. 7

8 Handtag Finns i en browser med bilder och här gör ni också val av utförande av handtagen. Om valt utförande för något av handtagen inte finns får den en röd ram. (Metallfärgen på HAND5 är alltid Silver) Socklar Alla socklar finns i en browser. Här kan du också ställa in metallfärg, trämaterial och välja till kabelnät (på benunderrede LR, LA och LAW). Nytt för Space är att man nu också kan byta socklar på ett eller flera inritade skåp via egenskapsdialogen. 8

9 Stomme P Skåp i Portrait höjd med bottenhylla. Skåp 2PT är endast valbart med underrede Tassar (2PT) 800mm. Stomme L Skåp i Landscape höjd med bottenhylla. Stomme A/AEM A - Skåp i Portrait höjd med topp, sidor och bottenhylla som linjerar i framkant, Alignment. Går att använda både som över och underskåp. (400 och 800 mm bredd). AEM - Påbyggnadsmodul i Portrait höjd med topp och sidor som linjerar i framkant, utan bottenhylla, Alignment. (400 och 800 mm bredd) När man ritar in dessa skåp som överskåp får man efter att man har snappat dit skåpet välja om man vill ha med bottenplatta(a) eller utan bottenplatta(aem) med hjälp av att hålla muspekaren under respektive över skåpet innan man åter klickar fast skåpet. Stomme E Skåp i Portrait höjd med bottenhylla(800 mm bredd). Med underrede PLBA linjerar skåpet i höjd med Serie[e] med underrede BA. Stomme EEM Påbyggnadsmodul i Portrait höjd utan bottenhylla(800 mm bredd). Monterad på underskåp(e) med underrede PLBA linjerar skåpet i höjd med Serie[e] med underrede BA. 9

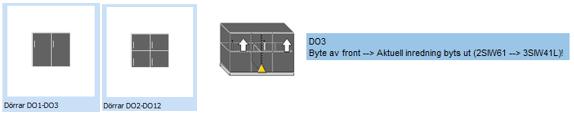

10 Fronter Väljs via en browser. Här kan man också göra inställningar för Färg front och Brevinkast. Finns inte valt utförande för fronten får den en röd ram. OBS! Front OC har inget eget träslagsval utan följer färgen på skåpets sida. Handtagsinställningen på komponentfliken påverkar också om fronten är valbar eller ej. DO1-DO12 Dörrar till personlig förvaring När du snappar dit ikonen för personlig förvaring väljer du om du vill ha DO2 eller DO3 genom att föra muspekaren till vänster respektive höger över skåpet innan du snappar fast, små dörrar DO2-DO12 får rätt antal dörrar på respektive skåp. 10

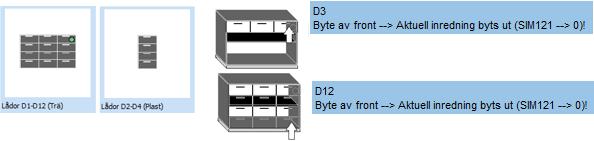

11 D1-D12 / D2-D4 lådor När du snappar dit ikonerna för lådfronter väljer du antal lådor genom att föra muspekaren upp eller ner över skåpet innan du snappar fast. DO, GDO, TAH, SDI Över eller Underskåp (Handtag och Lås placering) När du snappar dit ikonerna för dess fronter på ett skåp utan sockel (0NC) väljer du om du skall ha handtag/lås placering som överskåp eller underskåp genom att föra muspekaren upp eller ner över skåpet innan du snappar fast. OBS! Skåp 4P och högre har alltid samma handtag/lås placering. Inredningar Alla skåp som ritas ut har en default inredning. För att byta inredning gör man likt Serie[e]. För man muspekaren till toppbladet av skåpet får man ett stort frågetecken och browsern visar alla inredningar som finns tillgängliga för just det skåpet. För man muspekaren till en hylla så visas de nivå 2 inredningar som är tillgängliga för just det skåpet. OBS! Knock Down(KD) skåp kan inte ha nivå 2 inredningar (lilla frågetecknet). 11

12 Inredning SISM till skåp S2P800A Färgen på inredning SISM kan ändras via egenskapsdialogen.(högerklicka på inredningen) OBS! Om du har mer än en SISM inredning I skåpskombinationen kommar alla SISM inredningar få samma färg. Tilläggsinredning till SISM2DO väljs via högerklick i inredningsbrowsern. 12

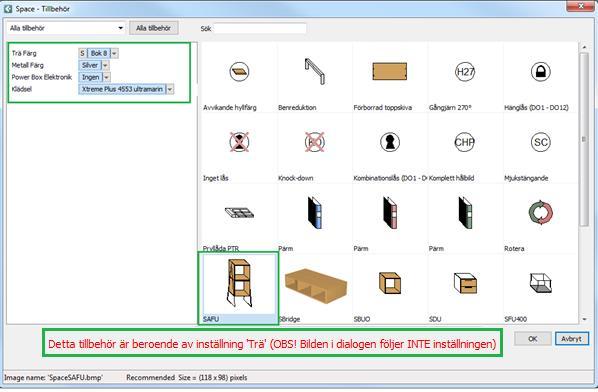

13 Tillbehör I space har vi försökt att samla alla tillbehör i en tillbehörsbrowser. Här finns också inställningar som påverkar de tillbehör som har valmöjligheter. Inget lås NL Snappas på skåp för att få skåp utan lås (slät dörr). För att lägga tillbaks lås på skåpet snappas valfri ikon för annat lås dit. OBS! I prislistan presenteras skåpen utan lås, i Configura har vi standardlås eller spanjolettlås som default. Standardlås Snappas på skåp med dörrar DO om man vill ändra till eller byta tillbaks till standardlås. OBS! I prislistan presenteras skåpen utan lås, i Configura har vi standardlås som default.(låset visas sidovy och i 3D) Spanjolettlås Snappas på skåp med dörrar DO för att få spanjolettlås. För att ta bort spanjolettlås snappas valfri ikon för annat lås dit. OBS! I prislistan presenteras skåpen utan lås, i Configura har vi spanjolettlås som default på de skåp som inte kan ha standardlås (Låset visas sidovy och i 3D) 13

14 Hänglås PL Snappas på skåp med personlig förvaring DO1-DO12 för att få hänglås. För att ta bort hänglås snappas valfri ikon för annat lås dit. Kombinationslås Snappas på skåp med personlig förvaring DO1-DO12 för att få kombinationslås. För att ta bort kombinationslås snappas valfri ikon för annat lås dit. Avvikande hyllfärg Snappas på skåp för att få avvikande färg på trähylla/träinredning. (Ej till förstärkt trähylla) För att ta bort avvikande färg snappas ikonen dit igen. Benreduktion Snappas på 2D n mellan skåp med benställning LR, LA eller LAW för att reducera antalet ben. För att ta bort benreducering på skåp snappas ikonen dit igen. Förborrad toppskiva Snappas på 2D n på skåp för att få toppskivan förborrad. (förberedd för att koppla till överskåp) För att ta bort förborrad toppskiva snappas ikonen dit igen. 14

15 Gångjärn 270 Snappas på skåp med dörrar DO för att få gångjärn som går att öppna 270. (Ej till skåp med designdörrar PADO eller personlig förvaring) Gångjärn H270 är synliga och visas i sidovyn och i 3D. (Samma gångjärn som för Serie[e]) För att ta bort gångjärn 270 snappas ikonen dit igen. Knock-Down Används för att göra Knock Down(KD) skåp till monterade skåp. Vill man ha Knock Down skåp, snappar man dit ikonen igen. OBS! När denna ikon används för att göra om ett Knock Down skåp till monterat krävs att man har kontrollerat att det monterade skåpet går att leverera till kund. Varning finns också för säljare i verifiera ritning. Komplett hålbild Snappas på skåp om man vill ha komplett hålbild, skåpet blir då förberett för andra inredningar. OBS! Alla skåp över 3P har alltid komplett hålmönster och ikon. För att ta bort komplett hålbild snappas ikonen dit igen. Mjukstängande Snappas på skåp med front skjutdörrar SDI eller mapplådor FF för att få valet mjukstängande. För att ta bort mjukstängning snappas ikonen dit igen. Pryllåda PTR Pryllåda som kan snappas i skåp med låda. För att ta bort pryllådan klickar man på den gula snapp triangeln. Rotera Snappas på skåp för att rotera del av skåp 180. För att ta bort rotationen snappas ikonen dit igen. 15

16 SBRIDGE SAFU Skåpsmodul som kan snappas fast mellan skåp i sidovyn. OBS! Man måste ha ett skåp under SBRIDGEN. För att ta bort SBRIDGEN klickar man på den gula snapp triangeln. Skåpsmodul som kan placeras på golv (golvmonterad FM) eller på ett skåp med maxhöjd 2P. Golvmonterad endast i utförande öppet O. Skåpsmonterad SAFU har val av front dörrar DO eller lådor D2 och D3 via frontbrowsern. Inredningar väljs via inredningsbrowsern. För att ta bort SAFU från skåp klickar man på den gula snapp triangeln. För att ta bort golvmonterad, aktivera den fyrkantiga snappunkten och tryck på delete. SBU (O DO D2 DO3) Fristående skåpsmodul som kan placeras på skåp eller golv. Via egenskapsdialogen kan man också välja att få den vägghängd (WH). Har man valt vägghängd kan man via högerklicksmenyn justera höjdinställningen. Val av front dörrar DO eller lådor D2 och D3 görs via frontbrowsern. Inredningar väljs via inredningsbrowsern. SBU boxar går också att hänga under bord (DH). För att ta bort SBU från skåp och bord klickar man på den gula snapp triangeln. För att ta bort golvmonterad SBU, aktivera den fyrkantiga snappunkten och tryck på delete. SDU Lådinsats som kan placeras som inredning i skåp eller på skåp. För att ta bort SDU i skåp klickar man på den gula snapp triangeln. För att ta bort SDU på skåp, aktivera den fyrkantiga snappunkten och tryck på delete. SFU400 / SFU550 Mapputdrag som kan placeras som inredning i skåp. För att ta bort mapputdragen klickar man på den gula snapp triangeln. 16

17 STCU Sittdyna Sittdyna som kan snappas fast på skåp med höjd 1P eller 2L med inredning med mellansida. För att ta bort sittdynan klickar man på den gula snapp triangeln. SPBA Powerbox Vinklad eller Rak Vinklad eller Rak powerbox som kan snappas mellan två stycken 1P höga skåp med benunderrede LR, LA eller LAW. Val av färg och om boxen skall ha elektronik görs i tillbehörsbrowsern. SQF400/SQF800 Passar på 400 och 800 breda skåp med max höjd 2P (utökas till 3P inom kort). Ovanpå en Q-ram kan man montera upp till 2P höga skåp. Val av färg på Q-ramen görs i tillbehörsbrowsern. För att ta bort Q-ramen klickar man på den gula snapp triangeln. Pärm OBS! Endast pynt Pärmar Endast för pynt. För att ta bort pärmen klickar man på den gula snapp triangeln. 17

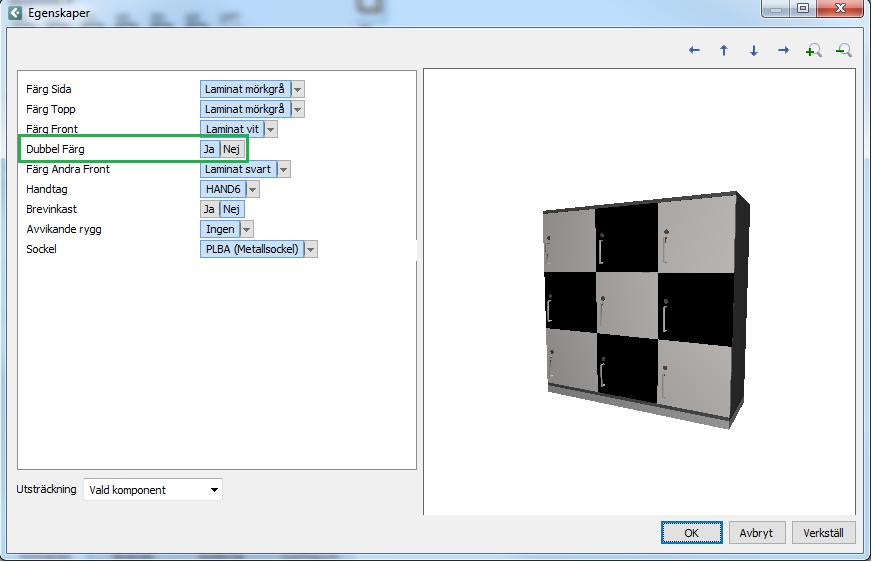

18 DUCO Valet för DUCO/Dubbelfärg på personlig förvaring hittar du i egenskapsdialogen. Inredningsval: Postfack AP15 Postfacken är mörkgrå som default när du väljer den som inredning i ett skåp. Via egenskapsdialogen (högerklicka på postfacket i skåpet) kan du ändra till valfri annan färg. OBS! Båda postfacken i en skåpskombination får samma färg. Vill du ha fler än två postfack i en skåpskombination finns detta att köpa separat. SDU box AP9 SDU boxen får som default skåpets sidofärg på lådfronterna och HAND6 i silver när du väljer den som inredning i ett skåp. Via egenskapsdialogen (högerklicka på SDU boxen i skåpet) kan du ändra till valfri annan färg på lådfronterna och byta handtag. OBS! Alla SDU boxar i en skåpskombination får samma färg. 18

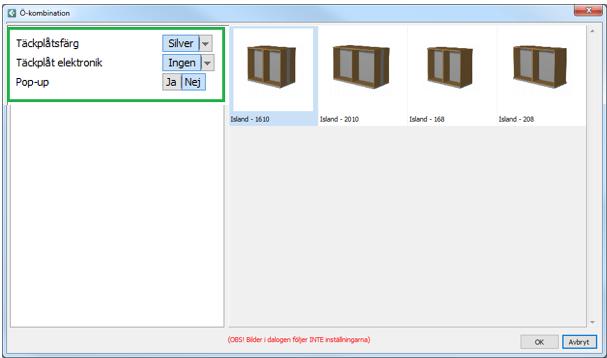

19 Ö-Kombinationer De olika Ö-kombinationerna finns i en browser. Här gör du också inställningar av färg på täckplåtar och val av eventuell elektrisk utrustning till de 1000 djupa öarna. Toppskivan blir som default i samma träslag som stommen på skåpen. (Laminat Bok, Laminat Björk och Laminat Ek får motsvarande utförande i faner). När du ritat ut vald Ö-kombination använder du de vanliga browsrarna för fronter och inredning för att få det utförande du önskar. Med hjälp av Add-on topp browsern kan du byta toppskivan till annat utförande i trä eller glas. OBS! Om du ändrar utförande via egenskapsdialogen så tänk på att varje skåp är unikt, vill du att ändringen ska slå igenom på alla skåp i kombinationen så måste du använda valet grupp. Add-on topp Trä och glas toppar till Islands finns i en browser. Glastoppar är också tillgängliga för skåp/skåpskombinationer med mått: 1000x400mm 1200x400mm 1600x400mm 2000x400mm (idag 2st 1000 breda skåp, fler kombinationer senare) 19

20 Topparna snappas fast på 2D n på skåpen. För att ta bort, snappa dit den igen. För att snappa på en 2000mm glastopp på två stycken 1000mm breda skåp, lägg muspekaren mellan skåpen i 2D och snappa dit. Avvikande rygg Alla val av avvikande rygg/byte av rygg finns i en browser: Faner Laminat Accent Akryl Whiteboard Addera rygg tyg (Går även att beställa i kombination med Fanerad, Accent och Laminat rygg). Ryggarna snappas på skåpet och tas bort genom att snappa dit annan rygg eller Ingen rygg. 20

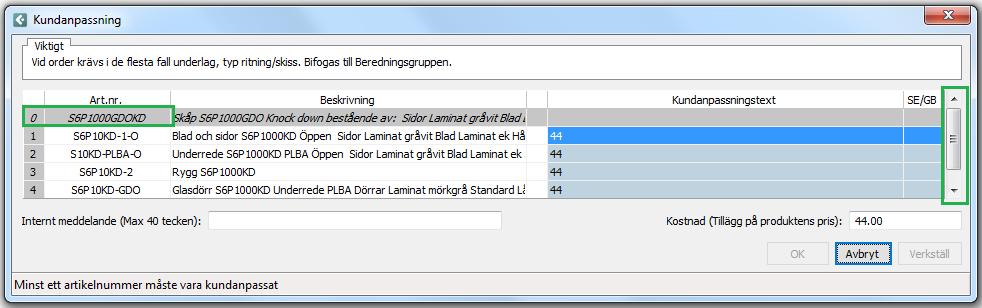

21 Kundanpassning Till skillnad mot serie[e] skåp har varje utförande en egen artikel nummer, det betyder att om man t.ex. har kundanpassat ett öppet skåp så kan man sedan inte sätta dit exempelvis dörrar. Sågen kommer att sitta kvar men artikelnumret har bytts ut, så i kundanpassningsdialogen finns nu det nya DO skåpet utan kundanpassningstext. Tänk också på att det kan finnas fler rader i kundanpassningsdialogen som du får fram med hjälp av rullisten till höger. Övrigt Alla skåp över 3L skall tippsäkras, för att påminna om detta får alla säljare en information om detta i verifiera ritning. Då Space är den största produktserie vi någonsin skapat i Kinnarps Configura kan vi omöjligt ha kunnat testa alla varianter. Hittar ni konstigheter är vi oerhört tacksamma om ni anmäler det till oss. Undrar ni något är ni givetvis också välkomna! Tack & Lycka till med försäljningen! Configura teamet 21

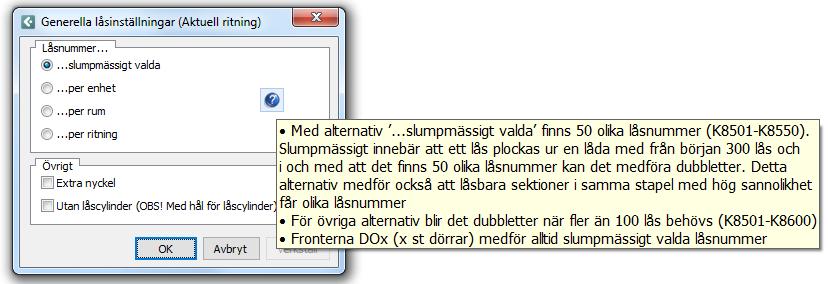

22 [ ] Nya hantering av låsnummer Viktigt! De ändringar av principerna för låsnummer som beskrivs nedan gäller både nya skåpsserien Space och gamla serie[e] (skåp och hurtsar) I tidigare versioner av Configura har alternativ Ett låsnummer per rum varit s.k. defaultvärde för nya ritningar, det har ändrats till ett nytt alternativ där låsnummer väljs slumpmässigt av produktionen (se även information i gula rutan på bilden nedan). Bild från nya version 166 av Configura En annan förändring är att de s.k. speciallåsnumren, låsnummer K8601 K9000, har utgått. Alla låsnummer utanför serierna K8501-K8550 (alternativ slumpmässigt valda ) och K8501-K8600 (övriga tre alternativ) kräver att produkten kundanpassas. Bild från gamla versionen av Configura 22

23 Ytterligare en förändring är att Låsnummer per nivå är ersatt av nya alternativet slumpmässigt valda Första låsnummer-relaterade bilden ovan visar dialogen för att specificera generell inställning för en ritning (om det ska vara låsnummer per rum, per enhet, slumpmässigt valt osv) men liksom tidigare är det möjligt att specificera detta även för ett enstaka skåp/hurts (se bild nedan). Det är alternativ Låsnummer per nivå (OBS! Slumpmässigt valt) som ersatt gamla Låsnummer per nivå (som snappades dit på ett ritobjekt). Bild från nya version 166 av Configura Alla gamla ritningar, gjorda i tidigare versioner av Configura, kommer behålla sin generella inställning (t ex låsnummer per rum) MEN om den gamla ritningen har någon inställning/utförande som har utgått kommer denna dialog visas när ritningen öppnas Bild från nya version 166 av Configura 23

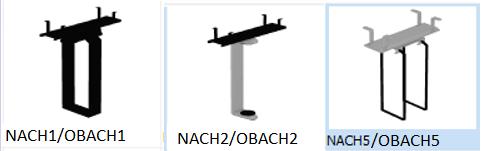

24 [ ] Oberon Har utökats med två nya dator hållare: OBACH1 NY OBACH2 NY OBACH5 (finns sedan tidigare) [ ] Nano & Nexus De två nya dator hållare, OBACH1 och OBACH2 och den gamla OBACH5 (från Oberon) passar även till Nano och Nexus bord med djup 600mm. (Tidigare har ingen dator hållare passat till 600mm djupa Nano och Nexus bord) [ ] Trixagon Power grommet T80PG utgår: Ersätts per av ny Power grommet T80PGR: Gamla ritningar uppdateras per automatik. 24

25 Funktioner [ ] Ändrar default värde för finansiering i Sverige Nu har vi ändrat så att det ligger 10 % anvisningsvärde som default för Sverige. 25

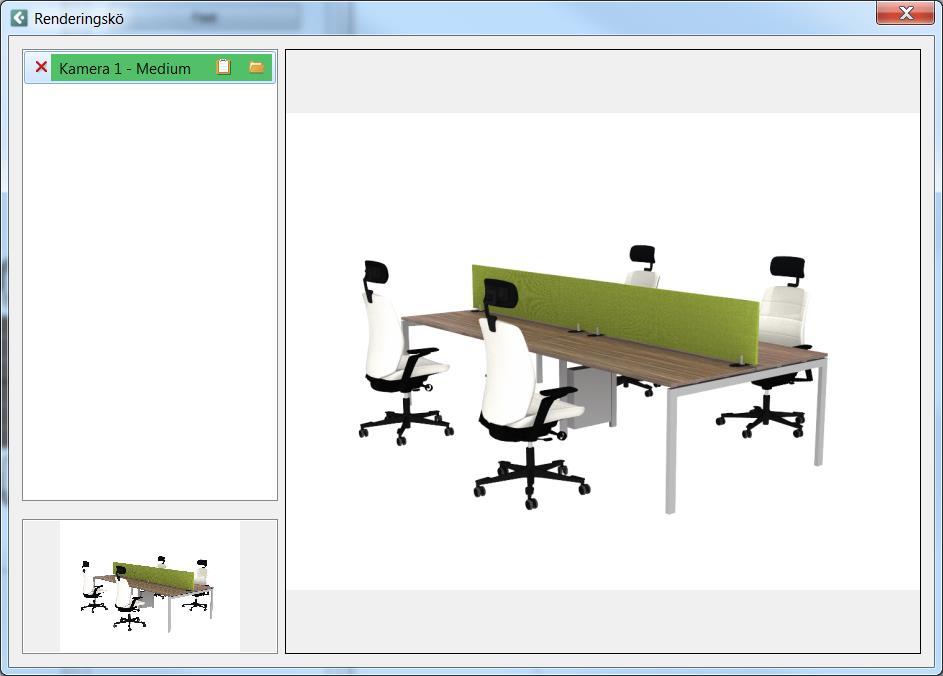

26 [ ] Renderingsservern Renderingen sker i en separat process, i ett eget fönster. Det gör att du kan fortsätta arbeta i Configura under tiden som renderingen pågår. Renderingen fortsätter även om du stänger ner Configura-fönstret. När en bild skickas till renderingsservern för framkallning öppnas automatiskt fönstret Renderingskö. Längst ner till vänster visas en förhandsgranskning av den bild som håller på att renderas, eller som senast blev färdig. Högerdelen är en visnings vy som visar den rendering som är vald i listan till vänster: Varje post i listan har två ikoner till höger. Den vänstra är Kopiera till urklipp och den högra är Öppna målmapp. Varje post kan enkelt tas bort med det röda borttagningskrysset. Du kan enkelt lägga till en renderad bild från renderingskön på ritytan. Klicka på bilden i visningsvyn, eller en av bilderna i listan; dra den till ritytan och släpp på önskad plats. Du kan också använda dra bilden och släppa den på flera andra ställen, som på datorns skrivbord, din Windows-utforskare eller i en bildvisare. Alla bilder från renderingskön samlas i en mapp på datorn som heter Configura Render Queue / Configura Renderingskö, som skapas automatiskt första gången du renderar en bild via renderingsservern: 26

27 [166.00] Render settings för nya kärnan För att framkalla/rendera med nya kärnan så högerklickar du med muspekaren på kameran och väljer framkalla. Du ser även här att framkalla (Gammal motor) finns som alternativ och det betyder halvenkelt att du kan framkalla med en gamla motor om så önskas. 1 Render quality Render quality (Framkallningskvalité), finns det 3 olika val. Fast(låg), Medium(Mellan) och High(Hög). Antialiasing, betyder hur mycket kantutjämning du vill ha vid framkallning. Se exempel nedan 3 Antialiasing X1 Antialiasing X5 2 Image dimensions Här anger du bildens storlek. Välj från listan vilken storlek på målbilden du vill ha. 3 Lightning & Shadows Under sektionen Lightning & Shadows kan du påverka ljusets intensitet och skuggan. Under sektionen Light intensity finns följande parametrar: Total: Det angivna värdet mellan anger hur mycket ljus du vill använda i din framkallning. Du måste ha ett värde större än 0 för att du ska kunna använda dig av parametrarna Sunlight och Camera. Sunligt: Det angivna värdet mellan anger hur mycket solljus du vill använda in din framkallning. 27

28 Camera: Det angivna värdet mellan anger hur ljuskänslig din kamera är. Om vi använder bilden ovan till höger som exempel så har jag användes följande värden: Totalt: 50 Sunligt: 50 och Camera: 50. Bilden till vänster användes följande värden: Totalt: 100 Sunligt: 50 och Camera: 50. Sun Shadow: Här väljer du om du vill använda skuggor = Hard eller inga skuggor = None. Sun direction and angle: Här anger du vinkel på solljuset samt riktning. 4 Kamera lista Här väljer du vilken av din Kameror i din Configura scen som du vill använda vid framkallning. Den markerade kameran kommer föreslås automatiskt. 5 Go to Camera Genom att klicka på knappen go to camera så markeras och centraliseras Kameran på ritytan. 6 Render Klicka på knappen Render om du vill framkalla en bild med ovanstående inställningar. 28

29 [ ] Utskriftram Utskriftramen har fått en ny funktion på ritytan. Nu kan du genom ett snabbt klick med muspekaren växla mellan stående eller liggande format. Klicka på den första gula ikonen i övre högra hörnet för att växla till stående eller liggande utskriftram. 29
