1 Information för version v ( ) Snabbare sätt att läsa utvald information, genom att klicka på en rad i innehållsförteckningen kommer man direkt till det avsnittet man önskar. Innehåll Produkter... 3 [ ] Prim... 3 [ ] Carita... 4 [ ]Indus/Nexus bordsskärmar... 4 [ ] Serie[e] förvaring... 4 [ ] Hanteringen av dekorryggar och fanerad rygg... 5 [ ] Combine... 5 [ ]Tillbehör... 6 Funktioner... 7 [ ]Funktion för Alternativ och Tillvals artiklar... 7 [ ] Miniatyrbilder för Kinnarps, externa produkter och tjänster i offert [ ] Ändra mapp att spara miniatyrbilder: [ ] Miniatyrer i Tillbehörskomponenten flik: Text + Pris/Sparad artikel [ ] Configuras val Ny (bilder från din lokala mapp) [ ] Configura val: Befintlig [ ] Miniatyrer på artiklar i Tangoanvändarnas Egna Lager [ ] Configura val: Ny (bilder från din lokala mapp) [ ] Configura val: Befintlig

2 [ ] Miniatyrer på Kinnarps och de övriga externa leverantörernas tillbehör i Tillbehörskomponenten [ ] Filnamn för en Ny miniatyr som redan finns som Befintlig [ ] Importera PDF-filer [ ] Importera bilder från en PDF-fil [ ] Om renderingsservern [ ] Automatisk bildframkallning

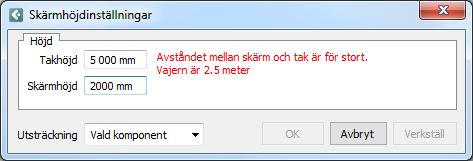

3 Produkter [ ] Prim Från och med nu så finns möjligheten att ställa in tak och skärmhöjd på de hängda skärmarna. Högerklicka på skärmens 2D och välj Inställningar. Välj tak och skärmhöjd i millimeter, klicka OK Om differensen blir för stor kommer en varningstext fram. 3

4 [ ] Carita Care serien Carita är borttagen från Configura. För med information om Carita vänligen kontakta produktchef Jenny Hörberg. [ ]Indus/Nexus bordsskärmar Stoppet av flexrail fästen på Indus och Nexus bordsskärmar är nu hävt vilket betyder att dessa nu finns tillgängliga för Nano och Nexus benchar med flexrail, både som tillbehör valt direkt på Nano och Nexus komponentflikar och som separata skärmar från flik Indus/Nexus Bordsskärmar. När man ritar in längre benchlösningar får alla Indus skärmar samma tygfärg men man kan byta färg på enstaka skärmar via egenskapsdialogen om man vill. [ ] Serie[e] förvaring Nu finns BAH sockeln att välja i vitt utförande. 4

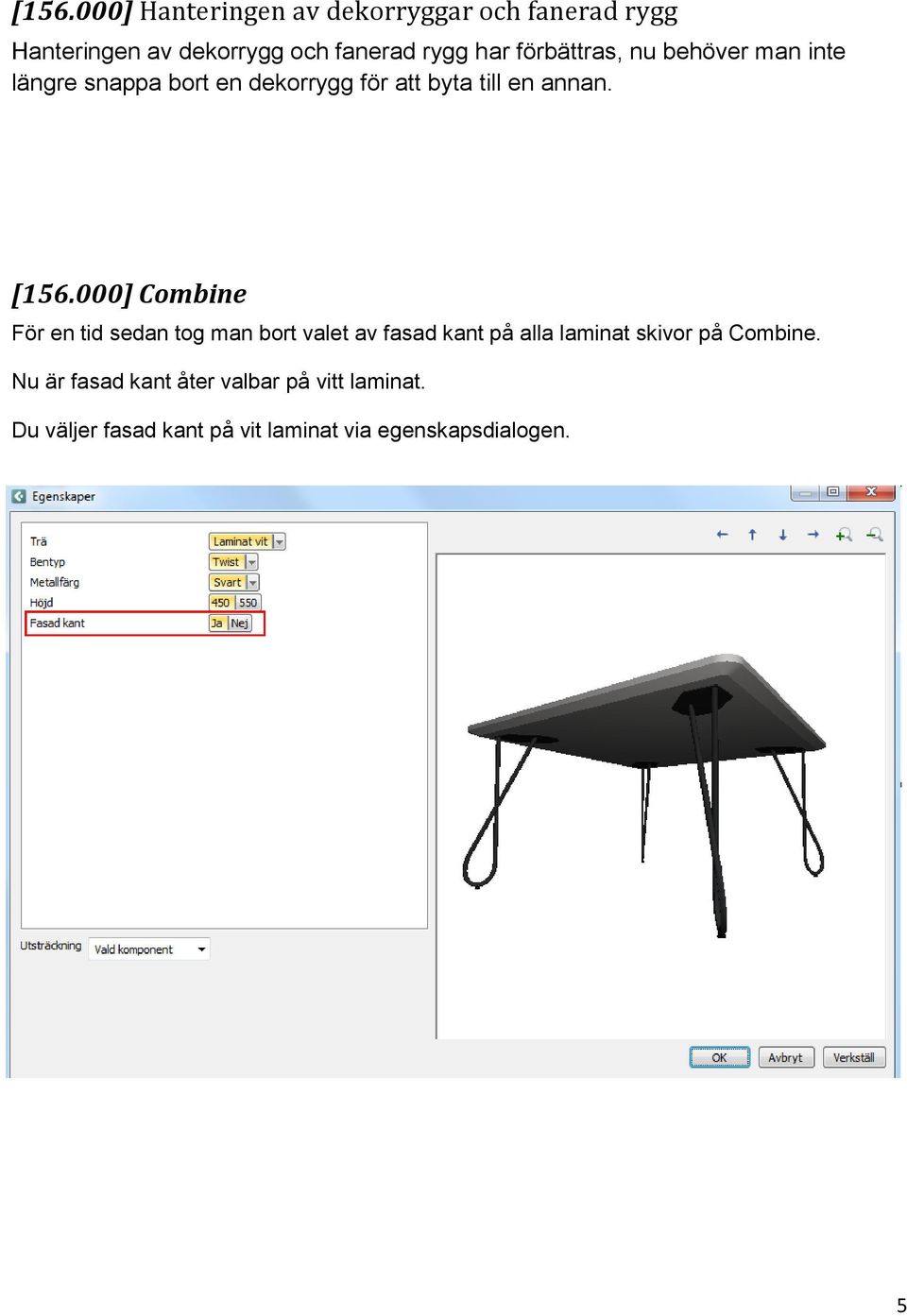

5 [ ] Hanteringen av dekorryggar och fanerad rygg Hanteringen av dekorrygg och fanerad rygg har förbättras, nu behöver man inte längre snappa bort en dekorrygg för att byta till en annan. [ ] Combine För en tid sedan tog man bort valet av fasad kant på alla laminat skivor på Combine. Nu är fasad kant åter valbar på vitt laminat. Du väljer fasad kant på vit laminat via egenskapsdialogen. 5

6 [ ]Tillbehör Kabelgenomföring T80PGA och Trådlös laddningsenhet T80WCU Finns nu tillgängliga för följande bordsserier: Oberon Serie[e] one Serie[P] Serie[n] Tillbehören säljs/levereras separat men kräver håltagning HT1080 Hål för TA2080/TA3080/TA4080 på borden. 6

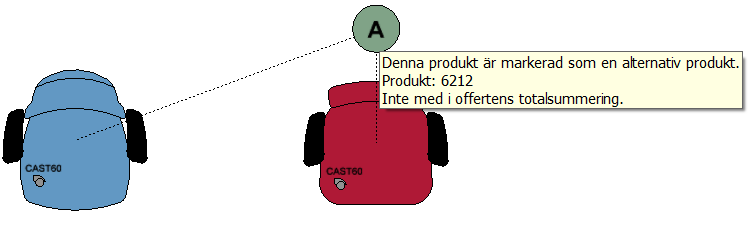

7 Funktioner [ ]Funktion för Alternativ och Tillvals artiklar Detta är en första version av funktionerna Alternativ och Tillval. Eftersom detta är komplexa funktioner så är vi medvetna om att det kan förekomma felaktigheter, vänligen rapportera till Kinnarps Configura Team om ni upptäcker något som inte fungerar enligt information som följer här nedan. Nu finns det en ikon för att markera alternativa artiklar/rum och en ikon för att markera tillvals artiklar/rum. Dessa finns under komponentfliken: Diverse, under rubrik: Alternativ och Tillval. Alternativa produkter/rum är ett alternativ till en annan produkt/rum som finns i offerten. Ikon för Alternativ kopplas mellan två objekt/rum. Tillvals produkter är produkter som kunden inte nödvändigtvis har önskat men vi ser att dessa produkter skulle vara ett bra komplement till de offererande produkterna. Tidigare funktion Alternativ som var placerad i rubriken ovan är borta. Ikonerna för Alternativ är en grön boll med att A i mitten. Välj Alternativ ikonen genom att sätta muspekaren på den och klicka. Släpp musknappen. Klicka fast den på den produkt som du vill skapa ett Alternativ till. Släpp musknappen och drag med ikonen till den alternativa artikeln/rummet och klicka fast ikonen. För att skapa alternativa rum snappas Alternativ ikonen fast på rumsplattan på båda rummen. Artiklar sammankopplade med Alternativ ikonen fungerar som ett objekt, flyttar man den ena artikel följer den andra med och de behåller sin position gentemot varandra. För att rotera eller flytta produkterna som är sammankopplade som Alternativ måste man koppla isär produkterna, detta gör man genom att klicka (vänsterklicka på nuspekaren) en gång på den gröna trekanten på den Alternativ produkten. Den gröna ikonen kan man flytta på, lägg muspekaren på den gröna ikonen, håll nere vänster musknapp och drag ikonen till önskat läge. I kalkyl markeras alla alternativa artiklar med grön bakgrund (är hela rummet alternativt blir rumsnamnet markerat i en mörkare grön färg). En Alternativ artikel som inte är rums/platsmärkt placeras per automatik i det rum som den artikel den är kopplade mot i offert. 7

8 I offert placeras Alternativa artiklar/rum direkt under den artikeln/rum den är kopplad till och har en rubrik med grå text som talar om att det är en Alternativ artikel/rum som inte räknas inte i offertens slutsumma. Alternativ till föregående produkt, medräknas inte i offertens summering Alternativ till föregående rum, medräknas inte i offertens summering Om man markerar en av fyra likadana artiklar som är sammankopplade (gul trekantig snappunkt som binder samman ett antal produkter), som Alternativ kommer offerten att visa samma antal för den alternativa artikeln. Man kan visa flera olika alternativ genom att snappa ännu en Alternativikon på en av de andra stolarna och koppla mot en alternativ artikel. Vill man mixa Alternativ och Tillvals produkter i en sammankopplad grupp måste man först lägga in ikonen för Tillval på en produkt och sedan Alternativ ikonen, annars kommer inte Tillvals produkt att skrivas ut som ett Tillval i offert. 8

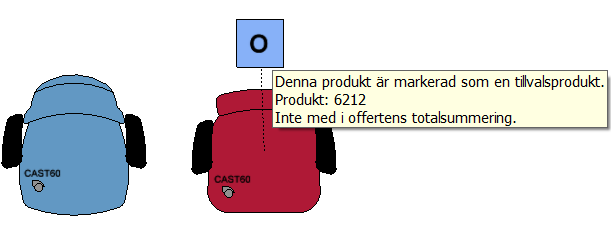

9 Ikonerna för Tillval är det en blå fyrkant med ett O (Option på engelska) i mitten. Välj Tillval ikonen genom att sätta muspekaren på den och klicka. Släpp musknappen. Klicka fast den på den produkt/rum som du vill göra till ett Tillval. Den blå ikonen kan man flytta på, lägg muspekaren på den blå ikonen, håll nere vänster musknapp och drag ikonen till önskat läge. I kalkyl markeras tillvals artiklar med en blå bakgrund (är hela rummet ett tillval blir rumsnamnet markerat i en mörkare blå färg). I offert placeras Tillvals artiklar sist i rummet och tillvals rum placeras sist i offerten och har en rubrik med grå text som talar om att det är en Tillvals artikel/rum som inte räknas inte i offertens slutsumma. Tillvals produkt, medräknas inte i offertens summering Tillvals rum, medräknas inte i offertens summering Alternativ och tillvals artiklar räknas inte med i: - totalsumman per rum - offertens totalsumma - finansierings beräkningen - volymberäkningen - ledtidsberäkning - kvant/order beräkning - kundrabatt - marginalberäkning (Enbart Tango) Men skrivs ut i offert som: miniatyrbild, artikelbeskrivning, styckpris, totalpris per rad. 9

10 Alternativ och Tillvals artiklar finnas inte med i snabboffert eller orderutskrift. De visas eller räknas inte heller med i orderutskriftens leverantörslista. Tillbehörskomponenten eller Eget Lager (Tango Användare) kan inte markeras Alternativ eller Tillval. Ett Alternativt rum kan inte innehålla en Tillvals produkt. Har man markerat ett rum som Tillval så kan man markera en av Tillvalsrummets artiklar som ett alternativ till en annan produkt i ett annat rum. Äldre ritningar med gamla Alternativ ikonen fungerar på det gamla sättet, vill man arbeta med den nya metoden för Alternativ måste man ta bort den gamla ikonen för Alternativ och använda den nya ikonen för att markera: Alternativ möbler. Inställningen för utskrift av Alternativ eller Tillvals produkter finns i Företagsdialogen under flik: Produkt. Alternativ och Tillvals artiklar kan genereras i färg och streckad i 2D utskrift, och 3D utskrift kan genereras i färg eller blå genomskinlig. Som default är 2D-utskrift streckad och blå genomskinlig för 3D-utskrift. 10

11 [ ] Miniatyrbilder för Kinnarps, externa produkter och tjänster i offert Detta är en första version av funktionerna Miniatyrer. Eftersom detta är en komplex funktion så är vi medvetna om att det kan förekomma felaktigheter, vänligen rapportera till Kinnarps Configura Team om ni upptäcker något som inte fungerar enligt information som följer här nedan. Nu kan man lägga in egna miniatyrbilder i offerten för Kinnarps produkter, externa produkter och tjänster i Tillbehörskomponenten och i Tangoanvändarnas Egna Lager. Först måste man spara ner bilder i sin dator, du väljer själv vart dessa bilder ska sparas, tänk på att bilder med vit bakgrund blir snyggare och ser mer enhetligt ut med övriga autoskapade bilder i offert. Första gången en miniatyr väljs/används i offert skalar Configura ner bilden till en lämplig storlek, i och med detta måste miniatyrbilden sparas om, den nerskalade bilden sparas om i default-mappen MyMiniatures eller den mapp som man pekat ut/i. Inställning för att välja vart man vill spara Miniatyrbilderna som man använt i en offert (Befintliga bilder), finns under: Företag -> Inställningar -> Öppna/Spara -> Mapp för manuella miniatyrer. Vi rekommenderar att alla på ett och samma kontor sparar offertbilder i en och samma mapp. Görs ingen inställning kommer era nerskalade bilder att sparas i mappen MyMiniatures som är en lokal mapp i din dator. 11

12 [ ] Ändra mapp att spara miniatyrbilder: Klicka i rutan framför: Jag vill ange egen.. och tryck på Bläddra, fram kommer dialogen med alla de mappar som finns i din dator, välj den gemensamma mappen som ni beslutat att alla ska spara i. Om man har en gemensam miniatyr-mapp bör/ska alla ha var sin undermapp för att undvika att olika användares miniatyrer blandas ihop. Flyttar man en miniatyrbild från den sparade mappen kan bilden inte visas i offerten om du öppnar samma ritning vid ett senare tillfälle. [ ] Miniatyrer i Tillbehörskomponenten flik: Text + Pris/Sparad artikel. Först måste man spara ner bilder någonstans i sin dator för att kunna lägga in dem i en offert. För att spara ner en bild från internet: Bilder med vit bakgrund är en fördel att använda. 1. Ställ muspekaren på bilden och högerklicka 2. Välj: Spara bild som/save picture as 3. Spara dialog öppnas, leta fram vart du vill spara ner bilden. 4. Ge bilden ett namn (File name) avsluta med Spara/Save 5. Spara bilden i format: JPG eller PNG. (Save as type) 12

13 [ ] Configuras val Ny (bilder från din lokala mapp) 6. Öppna Tillbehörskomponenten och välj flik: Text + Pris/Sparad artikel, ange all data för artikel: - Finns önskad artikel redan skapad letar du fram den under: Databas för externa artiklar. - Är det en ny artikel du ska skapa välj<ny grupp>, eller en redan skapad artikelgrupp under: Artikel - Ange ett artikelnummer (syns inte i offert) - Skriv en artikelbeskrivning, mått, färg, tyg etc. Tänk på att all text som skrivs innan man angett ett kommatecken eller punkt blir i fetstil på offerten. - Ange ett brutto pris per styck eller den måttenhet som artikelbeskrivningen gäller. - Om artikel inte ska ha samma rabatt som kunden eventuellt har på Kinnarps artiklar (via ett avtal eller manuellt satt rabatt i kunddialogen), markera: Annan rabatt (Unik), lämnas fältet tomt blir det noll procent rabatt. - Är det inte en Kinnarps artikel markera: Nej. - Man kan välja att spara artikel innan eller efter man hämtar bilden till artikel. - För att hämta en ny bild som finns sparad lokalt i din dator tryck på: NY och leta fram önskad bild. - Har man valt Ny artikelgrupp kommer det upp en dialog där du själv väljer i vilken artikelgrupp den aktuella artikeln skall tillhöra. Tänk på att skapa artikelgrupper som är logiska för att underlätta att återanvända sparade artiklar. 7. Klicka på: Ny och leta fram bilden i din utforskare som du önskar att använda. (Lokalt i din dator, på samma plats som du sparade ner bilden, se punkt 1) 8. Klicka på den bild du vill använda och tryck öppna/open. 13

14 9. Miniatyrerna på artiklar sparas inte ner via funktionen: Spara artikel, enbart artikelbeskrivning och pris. För att välja med artikeln till offerten klicka på: Lägg till artikel. Man kan lägga till en bild på en sparad artikel, klicka på artikel i listen för Databas för externa artiklar och välj sedan att hämta bilden för artikel via Befintlig eller Ny. [ ] Configura val: Befintlig Man går tillväga på samma sätt som ovan, man väljer en redan sparad artikel eller skapar en ny och sedan:. 1. Klicka på valet: Befintlig, och fram kommer dialogen: MyMiniatures eller den mapp som ni valt under: Mapp för manuella Miniatyrer. Här finns de bilder som man har använt i en offert. 2. Välj en bild genom att klicka på den och tryck: Open/Öppna. 14

15 [ ] Miniatyrer på artiklar i Tangoanvändarnas Egna Lager. Först måste man spara ner bilder någonstans i sin dator för att kunna lägga in dem i en offert. 1. För att spara ner en bild från internet: Bilder med vit bakgrund är en fördel att använda. 2. Ställ muspekaren på bilden och högerklicka 3. Välj: Spara bild som/save picture as 4. Spara dialog öppnas, leta fram vart du vill spara ner bilden. 5. Ge bilden ett namn (File name) avsluta med Spara/Save 6. Spara bilden i format: JPG eller PNG. (Save as type) 15

16 [ ] Configura val: Ny (bilder från din lokala mapp) 1. Öppna det egna lagret och välj t.ex. en extern leverantörsartikel, ange all data för artikel, klicka sedan på Ny (se röd pil på bilden nedan) 2. Leta fram bilden i din utforskare som du önskar att använda. 3. Klicka på den bild du vill använda och tryck öppna/open. 4. Bilden finns nu synlig i rutan för miniatyrer. Configura skalar ner bilden till en lämplig storlek. Avsluta med att: Lägga till artikel. Bilder på artiklar sparas inte ner via funktionen: Spara artikel, enbart artikelbeskrivning och pris. 16

17 [ ] Configura val: Befintlig Man går tillväga på samma sätt som ovan, väljer en artikel, anger artikeldata och. Klicka på Befintlig, och fram kommer dialogen: MyMiniatures eller Egen vald mapp. Här finns de bilder som har använts i en offert tidigare. Välj en bild genom att klicka på den och tryck: Open/Öppna. [ ] Miniatyrer på Kinnarps och de övriga externa leverantörernas tillbehör i Tillbehörskomponenten Man kan även lägga till bilder på Kinnarps och de olika leverantörsartiklarna i de andra flikarna. Fungerar på samma sätt som ovan. OBS! Glöm inte bort att göra alla Val innan artikel läggs till i offerten. När man en gång har använt en ny bild i offert kan man återanvända denna bild i valet: Befintlig. 17

18 [ ] Filnamn för en Ny miniatyr som redan finns som Befintlig Alla de bilder som du valt att lägga in på offerten sparas ner i er lokala mapp: MyMinitures eller i den mapp som ni valt via: Mapp för manuella miniatyrer. Om bilden ni valt från Ny (lokal plats i din dator) har ett filnamn som redan använts på en bild som ligger sparad under Befintliga får man en fråga om man vill byta namn på aktuell bild, eller om man vill ersätta befintlig bild med den nya bilden, eller om ni istället vill använda den redan befintliga bilden som finna i mappen MyMiniatyrer/Gemensam mapp. Denna varning kommer enbart upp via valet: NY. I dialogen visas bilden som ligger sparad i er lokala mapp (valet: NY) och bilden från mappen där använda offertbilder sparas (bilder under valet: Befintlig) 1. Klicka Ny 2. Välj en bild 3. Filnamnet används redan på en bild som är sparad under Befintlig, - se på bilderna, visar den Befintliga Miniatyren en annan bild än den du valt i din personliga mapp och du vill använda den Nya Miniatyren måste du ge den ett annat filnamn, kryssa i: Byt namn och skriv ett namn för den nya miniatyrbilden, avsluta med: Byt namn. (se de båda bilderna nedan) - se på bilden, är bilden för Befintlig rätt, klicka på val: Använd befintlig - se på bilden, är den Befintliga bilden FEL, och du vill ersätta med bilden som finns under: Ny miniatyr, klicka på: Ersätt (Bilden skriver ÖVER den som finns i mappen MyMiniatyrer/angiven mapp) 18

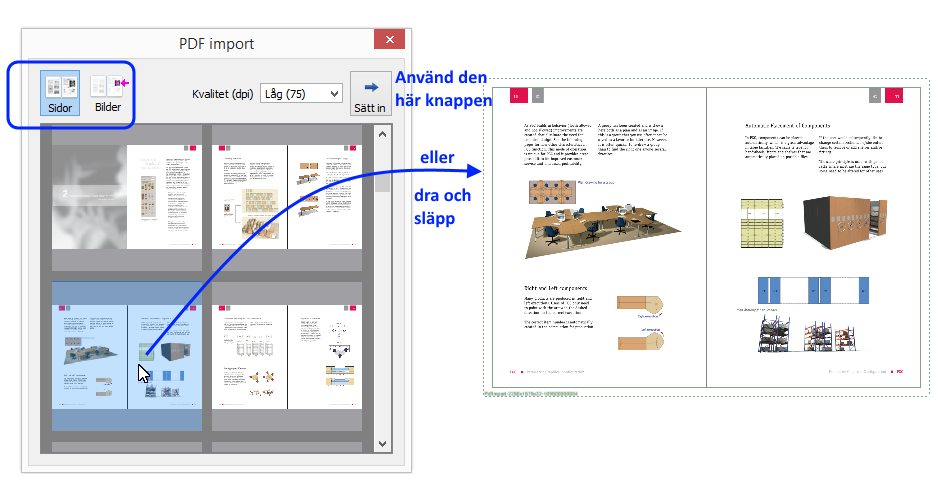

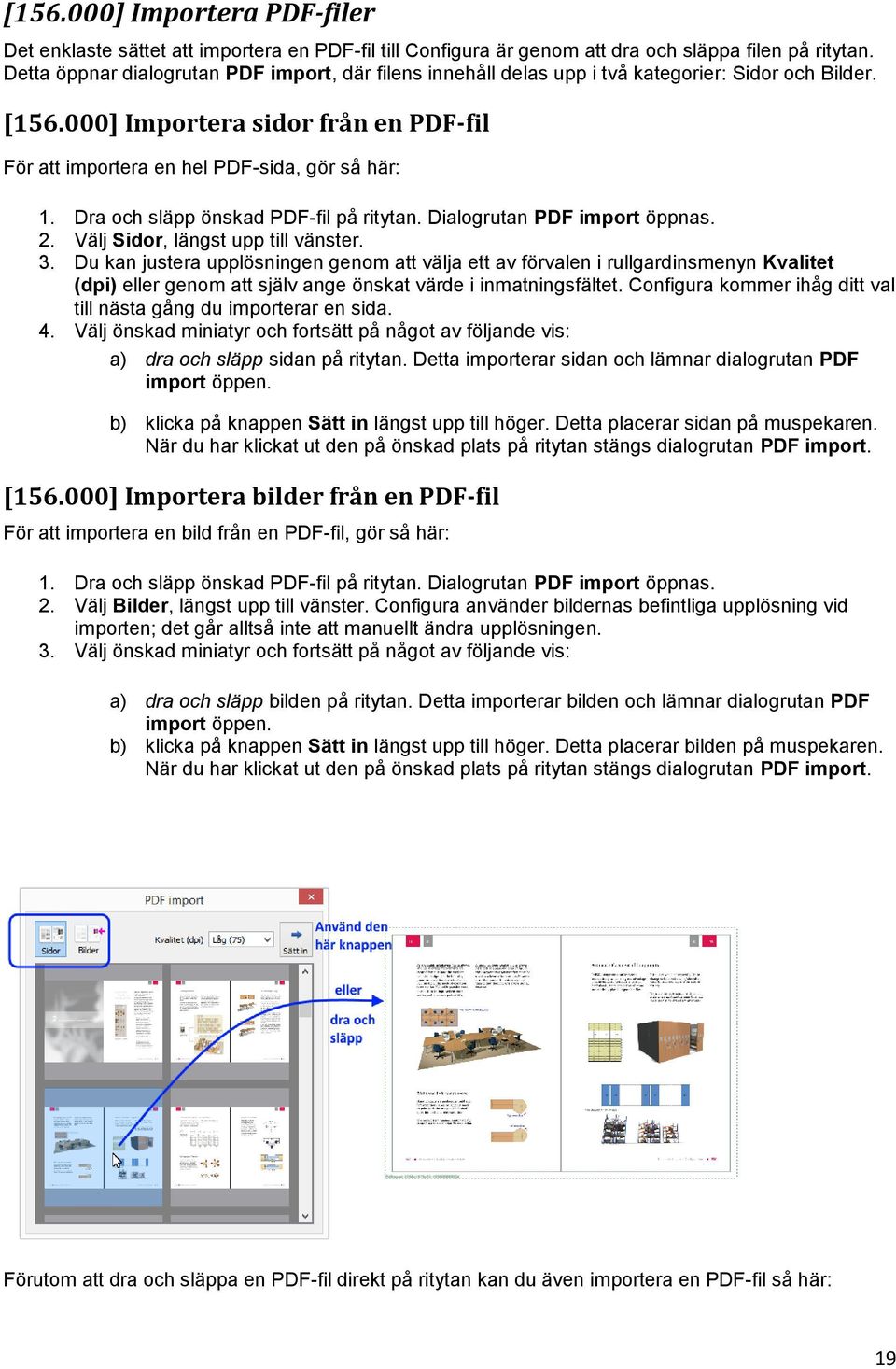

19 [ ] Importera PDF-filer Det enklaste sättet att importera en PDF-fil till Configura är genom att dra och släppa filen på ritytan. Detta öppnar dialogrutan PDF import, där filens innehåll delas upp i två kategorier: Sidor och Bilder. [ ] Importera sidor från en PDF-fil För att importera en hel PDF-sida, gör så här: 1. Dra och släpp önskad PDF-fil på ritytan. Dialogrutan PDF import öppnas. 2. Välj Sidor, längst upp till vänster. 3. Du kan justera upplösningen genom att välja ett av förvalen i rullgardinsmenyn Kvalitet (dpi) eller genom att själv ange önskat värde i inmatningsfältet. Configura kommer ihåg ditt val till nästa gång du importerar en sida. 4. Välj önskad miniatyr och fortsätt på något av följande vis: a) dra och släpp sidan på ritytan. Detta importerar sidan och lämnar dialogrutan PDF import öppen. b) klicka på knappen Sätt in längst upp till höger. Detta placerar sidan på muspekaren. När du har klickat ut den på önskad plats på ritytan stängs dialogrutan PDF import. [ ] Importera bilder från en PDF-fil För att importera en bild från en PDF-fil, gör så här: 1. Dra och släpp önskad PDF-fil på ritytan. Dialogrutan PDF import öppnas. 2. Välj Bilder, längst upp till vänster. Configura använder bildernas befintliga upplösning vid importen; det går alltså inte att manuellt ändra upplösningen. 3. Välj önskad miniatyr och fortsätt på något av följande vis: a) dra och släpp bilden på ritytan. Detta importerar bilden och lämnar dialogrutan PDF import öppen. b) klicka på knappen Sätt in längst upp till höger. Detta placerar bilden på muspekaren. När du har klickat ut den på önskad plats på ritytan stängs dialogrutan PDF import. Förutom att dra och släppa en PDF-fil direkt på ritytan kan du även importera en PDF-fil så här: 19

20 Via Arkiv-menyn. När du väljer Arkiv->Importera->Importera PDF sidor/bilder öppnas ett Öppnafönster där du kan välja den PDF-fil som du vill använda. När du sedan klickar på Öppna öppnas dialogrutan PDF import där du kan följa steg 2-4 ovan. Via komponentfliken Importera och Exportera. När du klickar på knappen Importera PDF sidor/bilder öppnas ett Öppna-fönster där du kan välja den PDF-fil som du vill använda. När du sedan klickar på Öppna öppnas dialogrutan PDF import där du kan följa steg 2-4 ovan. [ ] Om renderingsservern När Configura körs i avancerat grafikläge går det att rendera bilder via en separat renderingsserver, vilket har flera fördelar: Renderingen sker i en separat process, i ett eget fönster. Det gör att du kan fortsätta arbeta i Configura under tiden som renderingen pågår. Renderingen fortsätter även om du stänger ner Configura-fönstret. Eftersom den avancerade grafikmotorn nyttjas känns den färdiga bilden mer realistisk med mer välnyanserade ljus- och skuggeffekter och mer avancerade grafikinställningar. 20

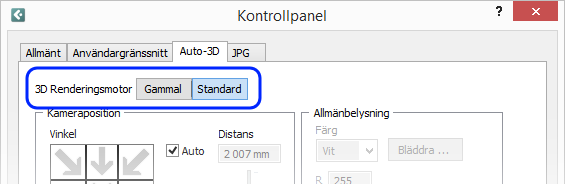

21 Här är en översikt som visar standardinställningen för olika sätt att rendera i Configura: Renderingssätt Auto 3D (Snabb) och Auto 3D (Detaljerad), knappar i verktygsraden Renderingsknappar i Configura Walkthrough Högerklicka på en kamera och välja Framkalla Högerklicka på en kamera och välja Framkalla (Gammal motor) Framkalla-knappen i dialogrutan Kamerainställningar Framkalla-knappen i dialogrutan Kameravy Förinställning Renderingsserver (avancerade grafikmotorn) Renderingsserver (avancerade grafikmotorn) Renderingsserver (avancerade grafikmotorn) Gamla processen (enkla grafikmotorn) Gamla processen (enkla grafikmotorn) Gamla processen (enkla grafikmotorn) När Configura körs i enkelt grafikläge kan renderingsservern inte nyttjas. Det innebär att renderingsprocessen låser programmet och att du inte kan fortsätta arbeta med din ritning. Den färdiga bilden kommer inte heller att se lika levande ut då ljus och skuggor inte blir lika nyanserade. För att kontrollera om Configura körs i enkelt eller avancerat grafikläge, gå till fliken Användargränssnitt i Kontrollpanelen. När en bild skickas till renderingsservern för framkallning öppnas automatiskt fönstret Renderingskö. Längst ner till vänster visas en förhandsgranskning av den bild som håller på att renderas, eller som senast blev färdig. Högerdelen är en visningsvy som visar den rendering som är vald i listan till vänster: 21

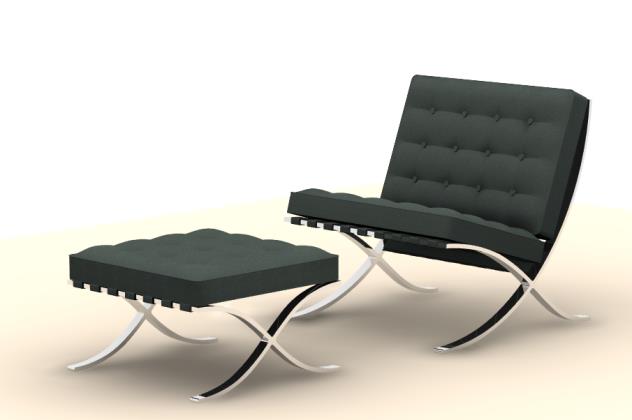

22 [ ] Automatisk bildframkallning Automatisk framkallning görs med knapparna Auto-3D (snabb) och Auto-3D (detaljerad) i verktygsfältet. Det senare alternativet, Auto-3D (detaljerad), ger bättre kvalitet (till exempel skarpare konturer och skuggor), men har dock betydligt längre framkallningstid. Skillnaden i kvalitet blir tydlig i dessa två bilder: Auto 3D (Snabb) exempelbild exempelbild Auto 3D (Detaljerad) När Configura körs i avancerat grafikläge är Auto 3D-knapparna förinställda att rendera bilder via en separat renderingsserver. På fliken Auto 3D i Kontrollpanelen kan du kontrollera om Auto 3D-knapparna renderar via renderingsservern eller inte. Om 3D Renderingsmotor anges till Standard betyder det att renderingsservern används. Om den istället anges till Gammal så används inte renderingsservern. 22
