2 C 6 är en professionell mobilradio för användning i mindre oh medelstora radionät, såväl öppna som nät med selektiva anrop. Stationen har en modern utformning med lättåtkomliga manöverfunktioner samlade på frontpanelen oh mikrofonen. Det väl genomtänkta utförandet gör stationen enkel oh snabb att använda. Tonsändning sker med 5-ton CCIR där de tre första siffrorna är förprogrammerade vilket innebär att endast de två sista siffrorna behöver trykas manuellt vid anrop. Vid uppkopplat individanrop kvitterar stationen. Separata sifferfönster för kanal- oh anropsnummer. Tangenter med kvitteringssignal för varje trykning. Lång kvitteringssignal när fullt anropsnummer trykts. Framåtriktad fast högtalare_ Uttag för extra högtalare. Automatisk kanalpassning. Kan enkelt kompletteras med tonutrustning för selektiva anrop. 99 Kanaler. Upp till 25 W sändningseffekt. Enkel installation_ Kompakt eller delad montering. C 6 finns i flera versioner oh med olika uteffekt beroende på vilket frekvensband den skall användas i. I grundutförandet arbetar stationen i öppen trafik men genom komplettering kan den när som helst förses med tonutrustning för selektiva anrop. Radiostationens olika enheter är inbyggda i ett pressgjutet aluminiumhassi som är myket tåligt mot hårda törnar oh väta. Tonutrustning. Med tonutrustning får C 6 betydligt ökade egenskaper oh gör att den kan integreras i många radionät med enklare systemfunktioner. Utrustningen är uppbyggt på ett separat kort som enkelt tryks fast på förberedd plats i stationen. Alla tangenter oh kontroller som behövs finns redan. Kompletteringen ger C 6 tonmottagning oh tonsändning med följande möjligheter: Öppen passning. Individanrop (81 st). Selektivt tonanrop till ett bestämt fordon eller basstation. Gruppanrop (9 st). Tonanrop till en förutbestämd grupp av stationer. General- eller allanrop (1 st). C 6 är tak vare det behändiga formatet lätt att plaera i de flesta bilmodeller.

3 C 6 är konstruerad med avanerad teknik oh har testvärden av myket hög klass. Alla komponenter ligger väl skyddade i ett pressgjutet aluminiumhassi. Exempel på anrop: 1. Är stationen programmerad för automatiskt kana/val behöver ingen kanal väljas. I annat fall tryks "MANUAL" oh därefter väljs kana/nummer. 2. Tryk "TONE" oh välj därefter 2-siffrigt anropsnummer. stängs av. Lossas stationen från strömförsörjningen håller ändå programmeringen i a 24 timmar. Programmeringen kan väljas mellan tonstyrdeller bärvågsstyrd passning. Funktionen lagras under de båda blåmärkta tangenterna 8 oh Sänd anropet med tonsändningstangenten på mikrofonen. Kanalpassning. Önskas automatisk passing av vissa kanaler kan denna funktion enkelt programmeras av användaren vid installationen. Passningen innebär automatisk inställning vid inkommande tonanrop på den kanal där mottagarens anropskod sänds. Man behöver alltså inte själv ställa in en överenskommen kanal. Programmeringen kvarstår även om stationen Prioriterad kanal. Programmering av prioriterad kanal är ytterligare en värdefull funktion när du vill att anrop med förtur skall öppna stationen. Passningen innebär att t ex en "hemmakanal" prioriteras oh anropet kan då besvaras av den närmast belägna bilen. Funktionen kan naturligtvis valfritt användas för det ändamål man bäst anser passa den egna verksamheten.

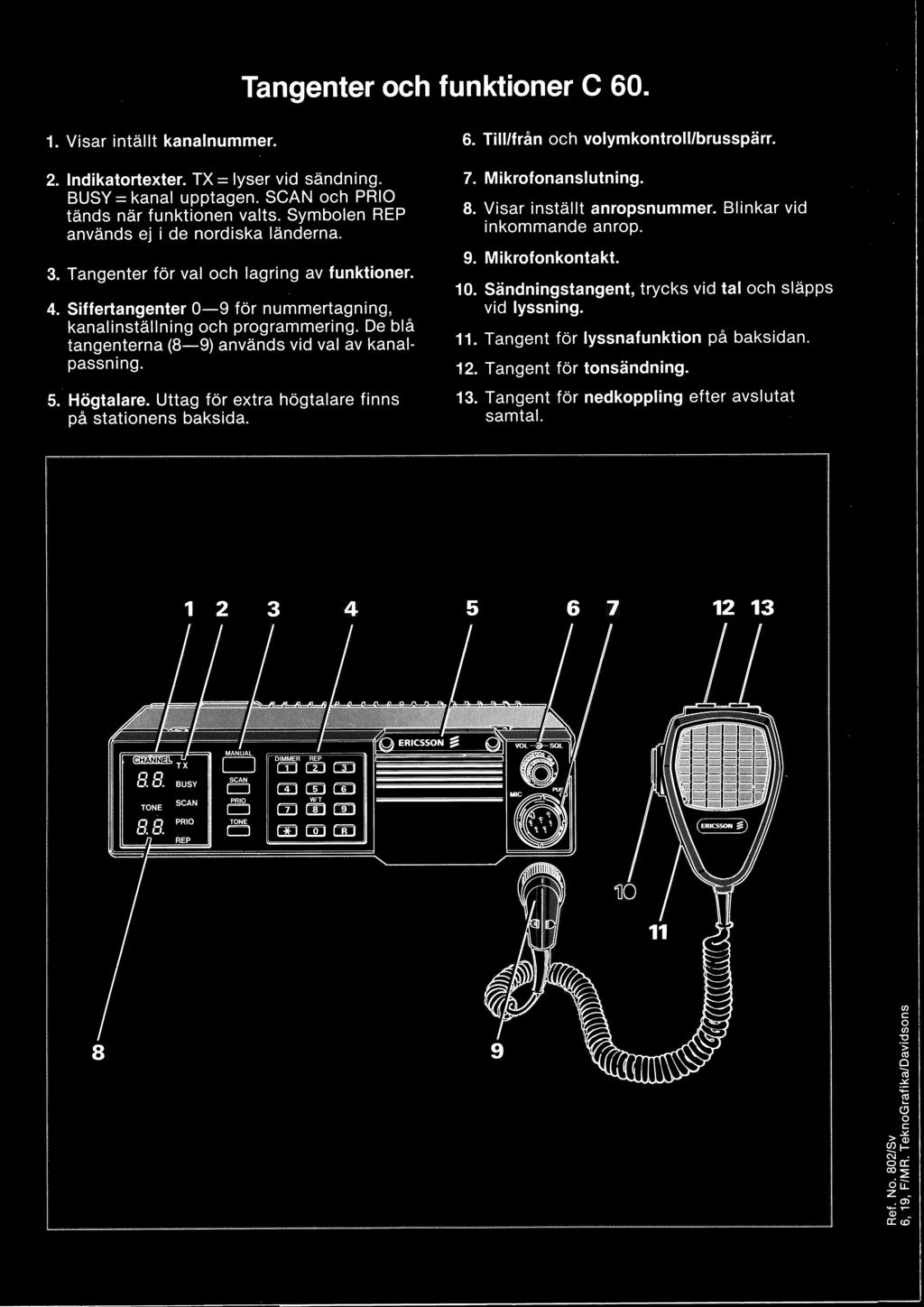

4 Tangenter oh funktioner C Visar intällt kanalnummer. 6. Till/från oh volymkontroll/brusspärr. 2. lndikatortexter. TX =lyser vid sändning. BUSY =kanal upptagen. SCAN oh PRIO tänds när funktionen valts. Symbolen REP används ej i de nordiska länderna. 7. Mikrofonanslutning. 3. Tangenter för val oh lagring av funktioner. 4. Siffertangenter -9 för nummertagning, kanalinställning oh programmering. De blå tangenterna (8-9) används vid val av kanalpassning. 5. Högtalare. Uttag för extra högtalare finns på stationens baksida Visar inställt anropsnummer. Blinkar vid inkommande anrop. 9. Mikrofonkontakt. 1. Sändningstangent, tryks vid tal oh släpps vid lyssning. 11. Tangent för lyssnafunktion på baksidan. 12. Tangent för tonsändning. 13. Tangent för nedkoppling efter avslutat samtal SCAN CJ PRIO CJ CJ TONE m oo C!J W/ T lij (]]CD mmm C/l C/l - ;;;: 9 tl (ij.:.::. ~ (.!).:.::. > Q) UJ 1- C\:i. CXl :i: i u:: o: z. Ol- a;,_._ : <O

5 Lyssnafunktion. Omkopplare för denna funktion är plaerad på mikrofonens baksida (Monitor on/off). I läge "Monitor on" är stationen uppkopplad oh tar emot anrop på inställd kanal, samma funktion erhålls om mikrofonen lyfts från sin hållare. Är stationen i passningsläge med "Monitor on" inkopplad väljs en "SCAN" eller "PRIO"-kanal beroende på vilken programmering som gjorts. All passning oh programmering görs i "Monitor off" läge. Ovriga funktioner. C 6 har tydliga belysta indikatorer med samma text som vald funktion, dessutom blinkar nummerfönstret vid inkommande anrop. Olika akustiska signaler avges okså tex vid tangenttrykningar, feltrykning oh vid inkommande selektivanrop. Dessutom kan ljusintensiteten i kanal- oh sifferfönstret ställas in på två olika nivåer. Den ena inställningen ger hög ljusstyrka endast vid manövrering, därefter återgår den till normalläge efter fem sekunder. Den andra inställningen ger konstant hög ljusstyrka. Funktionen ställs in med tangenten DIMMER oh lagras under tangent eller 1. Installation. C 6 levereras med installationssats för kompakt montering. Installationen är myket enkel genom att kablar med snabbkopplingar oh säkringshållare är färdiga för anslutning. Stationen plaeras hängande eller stående i en bygel vilken har ett snabbfäste för losstagning av stationsenheten. Som extra tillbehör finns okså installationssatser för delad montering. Endast manöverdelen monteras på instrumentpanelen, radiodelen plaeras på annan plats i bilen. Kabelsatser med olika längd, 2 eller 5 meter finns för delad montering. Yttre högtalare på 4 W finns okså som tillbehör. C 6 levereras komplett med följande delar: 1 Stationsenhet. 2 Monteringsbygel med skruvar. 3 Strömförsörjningskablar. 4 Säkringar. 5 Mikrofonhållare. 6 Mikrofon.

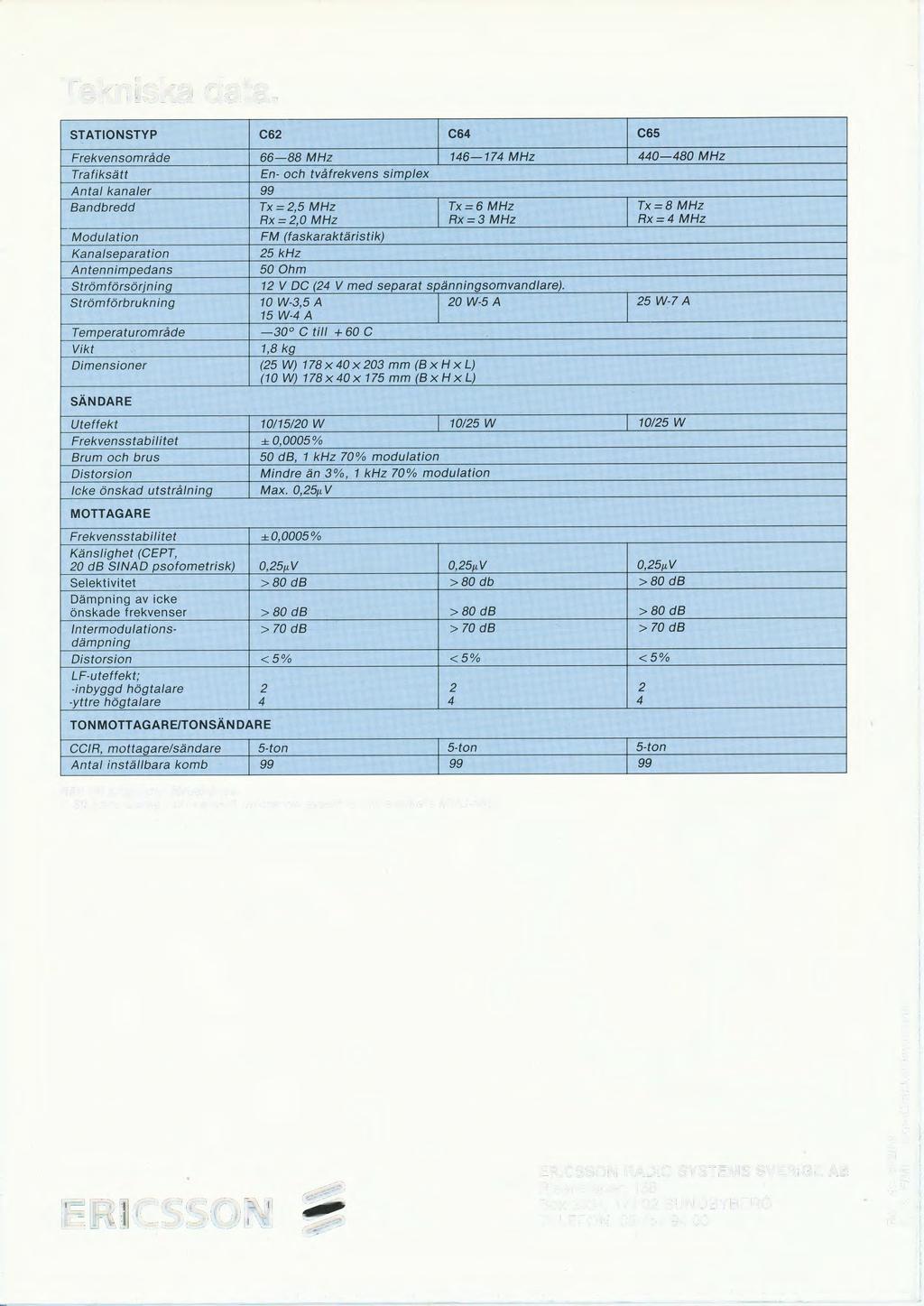

6 Tekniska data. STATIONSTYP C62 C64 C65 Frekvensområde MHz MHz MHz Trafiksätt En- oh tvåfrekvens simplex Antal kanaler 99 Bandbredd Tx=2,5 MHz Tx=6 MHz Tx=8 MHz Rx=2, MHz Rx=3 MHz Rx=4 MHz Modulation FM (faskaraktäristik) Kana/separation 25 khz Antennimpedans 5hm Ström försörjning 12 V DC (24 V med separat spänningsomvandlare). Strömförbrukning 1 W-3,5 A 2 W-5A 25 W-7 A 15 W-4 A Temperaturområde -3 till + 6 Vikt 1,8 kg Dimensioner (25 W) 178x4x 23 mm (Bx H x L) (1 W) 178x4x 175 mm (Bx H x L) SÄNDARE Uteffekt w 1125 w Frekvensstabilitet ±,5% Brum oh brus 5 db, 1 khz 7% modulation Distorsion Mindre än 3%, 1 khz 7% modulation Ike önskad utstrålning Max.,25µ.V MOTTAGARE Frekvensstabilitet ±,5% Känslighet (CEPT, 2 db SINAD psofometrisk),25µv,25µv Selektivitet >8dB >8db Dämpning av ike önskade frekvenser >8dB >8dB lntermodulations- >7dB > 7dB dämpning Distorsion <5% <5% LF-uteffekt; -inbyggd högtalare 2 2 -yttre högtalare 4 4 TONMOTT AGARE/TONSÄN DARE CCIR, mottagare/sändare 5-ton 5-ton Antal inställbara komb Rätt till ändringar förbehålles. C 6 finns okså i ett särskilt utförande avsett för Televerkets MRG-nät w,25µv >8dB >8dB >7dB <5% ton 99 ERICSSON ERICSSON RADIO SYSTEMS SVERIGE AB Rissneleden 138 Box 234, SUNDBYBERG TELEFON: Cf) Cf) "O :;: Cl) a.:st. ~ (!) >.:.::. (j) Q) _t N. o: o ::::!: Li: z -. Ol Q),..._ : <O
