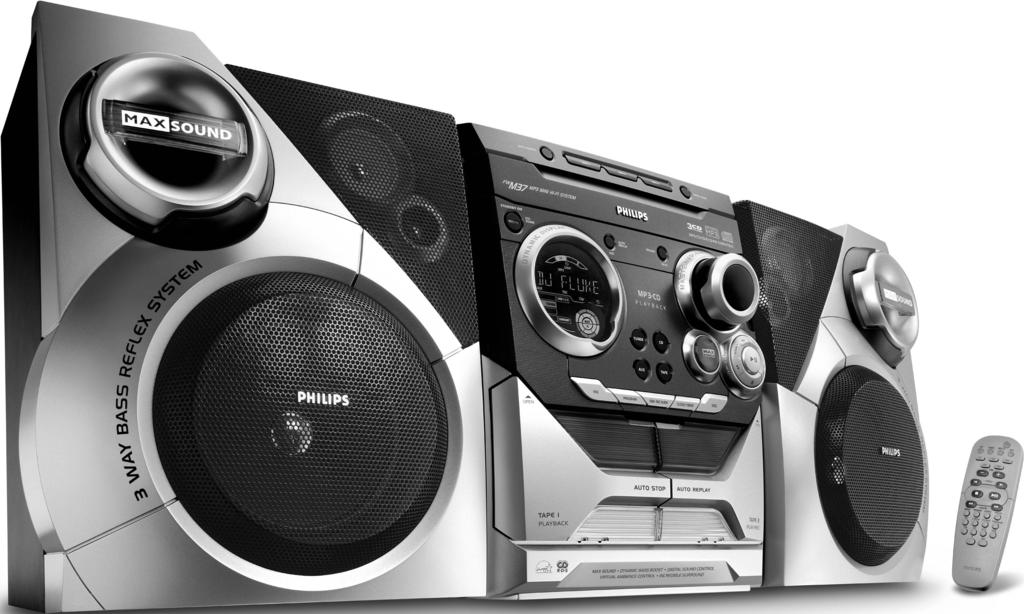

1 MP3-CD Mini Hi-Fi System FWM37 User manual Manuel d'utilisation Manual del usuario Benutzerhandücher Gebruikershandleidingen Manuale per l'utente Användarhandböckerna Brugermanual Käyttöoppaita Manual do usuário εγχειρίδιο χρήσης

2 Important notes for users in the U.K. Mains plug This apparatus is fitted with an approved 13 Amp plug. To change a fuse in this type of plug proceed as follows: 1 Remove fuse cover and fuse. 2 Fix new fuse which should be a BS Amp, A.S.T.A. or BSI approved type. 3 Refit the fuse cover. If the fitted plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place. If the mains plug contains a fuse, this should have a value of 5 Amp. If a plug without a fuse is used, the fuse at the distribution board should not be greater than 5 Amp. Note: The severed plug must be disposed of to avoid a possible shock hazard should it be inserted into a 13 Amp socket elsewhere. How to connect a plug The wires in the mains lead are coloured with the following code: blue = neutral (N), brown = live (L). As these colours may not correspond with the colour markings identifying the terminals in your plug, proceed as follows: Connect the blue wire to the terminal marked N or coloured black. Connect the brown wire to the terminal marked L or coloured red. Do not connect either wire to the earth terminal in the plug, marked E (or e) or coloured green (or green and yellow). Before replacing the plug cover, make certain that the cord grip is clamped over the sheath of the lead - not simply over the two wires. Italia DICHIARAZIONE DI CONFORMITA Si dichiara che l apparecchio FWM37 Philips risponde alle prescrizioni dell art. 2 comma 1 del D.M. 28 Agosto 1995 n Fatto a Eindhoven Norge Philips Consumer Electronics Philips, Glaslaan JB Eindhoven, The Netherlands Typeskilt finnes på apparatens underside. Observer: Nettbryteren er sekundert innkoplet. Den innebygde netdelen er derfor ikke frakoplet nettet så lenge apparatet er tilsluttet nettkontakten. For å redusere faren for brann eller elektrisk støt, skal apparatet ikke utsettes for regn eller fuktighet. CAUTION Use of controls or adjustments or performance of procedures other than herein may result in hazardous radiation exposure or other unsafe operation. Copyright in the U.K. Recording and playback of material may require consent. See Copyright Act 1956 and The Performer s Protection Acts 1958 to 1972.

3 3 3 5 ^ $ *! DISC VAC DSC ALBUM. REC SHUFFLE º * ( ª $ & ^ % ) º 8 MAX DBB INC SURR # SOUND MAX

4 DK Advarsel: Usynlig laserstråling ved åbning når sikkerhedsafbrydere er ude af funktion. Undgå utsættelse for stråling. Bemærk: Netafbryderen er sekundært indkoblet og ofbryder ikke strømmen fra nettet. Den indbyggede netdel er derfor tilsluttet til lysnettet så længe netstikket sidder i stikkontakten. S Klass 1 laseraparat Varning! Om apparaten används på annat sätt än i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1. Observera! Stömbrytaren är sekundärt kopplad och bryter inte strömmen från nätet. Den inbyggda nätdelen är därför ansluten till elnätet så länge stickproppen sitter i vägguttaget. SF Luokan 1 laserlaite Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Oikeus muutoksiin varataan. Laite ei saa olla alttiina tippu-ja roiskevedelle. Huom. Toiminnanvalitsin on kytketty toisiopuolelle, eikä se kytke laitetta irti sähköverkosta. Sisäänrakennettu verkkoosa on kytkettynä sähköverkkoon aina silloin, kun pistoke on pistorasiassa. (for tuner installation)

5 Index English English Français Français Español Deutsch Nederlands Italiano Svenska Dansk Suomi Português EÏÏËÓÈÎ Ελληνικά Português Suomi Dansk Svenska Italiano Nederlands Deutsch Español 5

6 Innehåll Allmän information Medföljande tillbehör Bekräftelse Miljöinformation Säkerhetsinformation Förberedelser Bakre anslutningar Ström Antennanslutning Högtalaranslutning Tilläggsanslutningar Ansluta annan utrustning till ditt minisystem Sätta i batterierna i fjärrkontrollen Knappar Knappar på minisystemet och fjärrkontrollen Grundläggande funktioner Plug & Play Demonstrationsläge Sätta på minisystemet Sätta minisystemet i standby-läge Sätta minisystemet i Eco Power Standby-läge Dimläge Ljudvolymkontroll Ljudnavigering MAX SOUND - optimala ljudet VEC (Virtual Environment Control) DSC (Digital Sound Control) - Digital tonkontroll DBB (Dynamic Bass Boost) Incredible Surround Användning av CD/MP3-CD spelaren Skivor för uppspelning Om MP3-skivor Sätta i skivor Skivuppspelning Byta skivor under uppspelning Välja önskat spår/ställe Välja ett album/titel (bara för MP3-skivor) 163 Olika spårlägen: SHUFFLE och REPEAT Skapa program med skivspår Radera programmet Radiomottagning Ställa i radiostationer Lagra inställda radiostationer Automatisk inställning av radiostationer Manuell inställning av radiostationer Välja en inställd radiostation RDS Ställa RDS-klockan Nyheter (NEWS) Bandspelaranvändning / Inspelning Insättning av kassett Spela kassettband Rewind (Återspolning) / Fast Forward (Snabbspolning framåt) Allmän information om inspelning Förberedelser för inspelning Enknappsinspelning Synkroniserad inspelning av CD Dubba kassettband Externa ljudkällor Lyssna på externa ljudkällor Klocka/Timer Se klockan Ställa klockan Timerinställning För att avaktivera timern För att aktivera timern Inställning av insomningstimer (Sleep) Specifikationer Underhåll Felsökning Svenska 153

7 Svenska Allmän information Denna produkt följer EG:s radiostörningskrav. Medföljande tillbehör 2 högtalare Fjärrkontroll Ramantenn för MW-radio Trådantenn för FM-radio Nätsladd Bekräftelse Energy Star Som partner i ENERGY STAR R har Philips fastställt att denna produkt möter ENERGY STAR R -riktlinjerna vad gäller energiutbyte. Miljöinformation Allt onödigt förpackningsmaterial har utelämnats. Vi har försökt göra förpackningen lätt att dela i tre olika material: kartong (lådan), polystyrenskum (skydd) och etylenplast (påsar, skyddande cellplast). Ditt minisystem består av material som kan återvinnas och återanvändas om minisystemet plockas isär av ett specialiserat företag. Följ lokala bestämmelser vad gäller deponering av förpackningsmaterial, förbrukade batterier och gammal utrustning. Säkerhetsinformation Kontrollera före användning av minisystemet att driftspänningen på minisystemets typplatta (eller spänningsindikeraren bredvid spänningsväljaren) är densamma som spänningen i ditt elnät. Kontakta annars din försäljare. Placera minisystemet på en plan, hård och stabil yta. Placera minisystemet där det får tillräcklig ventilation, för att undvika intern värmebildning i minisystemet. Se till att det finns åtminstone 10 cm fritt utrymme på enhetens baksida och ovansida och 5 cm på varje sida. Förhindra inte ventilationen genom övertäckning av ventilationsöppningarna med föremål såsom tidningar, dukar, gardiner etc. Utsätt inte minisystemet, batterier eller skivor för överdriven fukt, regn, sand eller hetta från uppvärmningsutrustning eller direkt solljus. Placera ingen öppen eld på apparaten såsom tända ljus. Inga vattenfyllda objekt, som vaser, ska placeras på apparaten. Apparatur bör inte exponeras för droppande eller stänkande vatten. Om minisystemet förs direkt från en kall till en varm plats eller placeras i ett mycket fuktigt rum, kan fukt kondensera på linsen i CD-enheten i minisystemet. Skulle detta inträffa fungerar inte CD-spelaren normalt. Lämna strömmen på under ungefär en timme utan skiva i spelaren tills normal uppspelning är möjlig. De mekaniska delarna i minisystemet innehåller självsmörjande kullager och får inte oljas eller smörjas. När minisystemet är i standby-läge förbrukar det fortfarande viss ström. För att koppla bort minisystemet helt från elnätet ska kontakten dras ur vägguttaget. 154

8 Förberedelser FM Trådantenn wire antenna för FM-radio MW Ramantenn loop för MW-radio antenna FM AERIAL 75W speaker Högtalare (right) (höger) R L AUX/ CDR IN AM ANTENNA Högtalare speaker (vänster) (left) R + L + AC MAINS SPEAKERS 6Ω AC power Nätsladd cord Bakre anslutningar Typplattan är placerad på minisystemets baksida. A Ström Se till att alla andra anslutningar är gjorda innan kontakten sätts i vägguttaget. VARNING! För bästa prestanda ska endast originalströmsladden användas. Medan strömmen är på får aldrig några anslutningar göras eller ändras. För att undvika överhettning av minisystemet har en säkerhetskrets byggts in. Därför kan ditt minisystem automatiskt gå över i standby-läge under extrema förhållanden. Om detta inträffar, låt minisystemet svalna innan du använder det igen (ej tillgängligt för alla versioner). B Antennanslutning Anslut den medföljande ramantennen för MW-radio och trådantennen för FM-radio till respektive uttag. Justera antennens placering för att få bästa mottagning. MW-antenn 1 2 MW ANTENNA Fixera Fix the claw fästanordningen to the slot i spåret. 3 Svenska Placera antennen så långt som möjligt från TV, video och andra strålkällor. 155

9 Svenska Förberedelser FM-antenn Anslut en utomhusantenn för FM-radio till uttaget FM ANTENNA för bättre FMstereomottagning. C Högtalaranslutning Fronthögtalare Anslut högtalarsladdarna till uttagen SPEAKERS; höger högtalare till "R" och vänster högtalare till "L", färgad (markerad) sladd till + och svart (omarkerad) sladd till -. Tilläggsanslutningar Tilläggsutrustning och anslutningssladdar till denna följer inte med. Se instruktionerna för den anslutna utrustningen för närmare information. Ansluta annan utrustning till ditt minisystem Anslut de vänstra och högra ljudutgångarna på en TV, videobandspelare, Laser Disc-spelare, DVD-spelare eller CD-brännare (CDR) till ingångarna AUX/CDR. Om du ansluter utrustning med monoutgång (en enkel ljudutgång) ska den anslutas till vänster uttag på AUX/CDR. Alternativt kan du använda en enkel till dubbel cinch-kabel (fortfarande med monoljud). 1 2 Snäpp fast den avskalade delen av högtalarsladden enligt bilden. För bästa ljud ska de medföljande högtalarna användas. Anslut inte mer än en högtalare till något par av +/- högtalaruttagen. Anslut inte högtalare med en impedans som är lägre än för de medföljande högtalarna. Se avsnittet SPECIFIKATIONER i denna bruksanvisning. Sätta i batterierna i fjärrkontrollen Sätt i två batterier typ R06 eller AA i fjärrkontrollen med rätt polaritet enligt symbolerna + och - inuti batterifacket UPPMÄRKSAMMA! Ta bort batterierna om de är förbrukade eller inte ska användas under lång tid. Använd inte gamla och nya batterier eller olika slags batterier tillsammans. Batterier innehåller miljöfarliga kemiska ämnen och bör kasseras på rätt sätt. 156

10 Knappar (bilder på sid. 3) Knappar på minisystemet och fjärrkontrollen 1 STANDBY ON för att sätta på minisystemet eller gå till standbyläge. 2 ECO POWER för att sätta på minisystemet eller gå till läget Eco Power Standby. 3 DISC 1/2/3 (CD DIRECT 1/2/3) för att välja skivsläde för uppspelning. 4 Val av ljudkälla för att välja bland följande : CD (CD 1 2 3) för att välja skivsläde 1, 2 eller 3. TUNER (BAND) för att välja våglängdsband: FM eller MV (MW). TAPE (TAPE 1 2) för att välja kassettdäck 1 eller 2. AUX (VIDEO/CDR) för att välja ingång för extern ansluten utrustning : AUX eller CDR. 5 Lägesval à á SEARCH TUNING för MP3-CD... För val av föregående/nästa album. för CD... för att söka bakåt/framåt. för TUNER... för att byta till en lägre eller högre radiofrekvens. för TAPE... för att spola bakåt eller framåt. för CLOCK (endast på minisystemet) för att hantera timinställningen. Ç STOP för CD/ MP3-CD... för att stoppa uppspelningen eller radera ett program. för TUNER... (endast på minisystemet) för att avsluta programmering. för TAPE... för att stoppa uppspelning eller inspelning. för DEMO... (endast på minisystemet) för att sätta på/stänga av demonstrationen. för CLOCK... (endast på minisystemet) för att avsluta klockinställningen. för PLUG & PLAY... (endast på minisystemet) för att avsluta Plug & Play-läget. ÉÅ PLAY PAUSE för CD/ MP3-CD... för att starta eller pausa uppspelning. för TAPE... för att starta uppspelning. för PLUG & PLAY... (endast på minisystemet) för att initiera och starta Plug & Play-läge. í PREV / ë NEXT (- TITLE +) för MP3-CD... för val av föregående/nästa titel. för CD... för att hoppa till början av aktuellt, föregående eller nästa spår. för TUNER... för att välja en inställd radiostation. för CLOCK... (endast på minisystemet) för att hantera minutinställningen. 6 DSC Väljer olika typer av förinstallerade frekvenskorrigeringsinställningar. (OPTIMAL, JAZZ, ROCK eller TECHNO) 7 VAC Väljer olika typer av förinstallerade frekvenskorrigeringsinställningar. (HALL, CONCERT eller CINEMA) 8 DBB/INC. SURR (DBB, IS) för val av bass boost-nivå. (DBB 1, DBB 2, DBB 3 eller DBB OFF) för att sätta på eller stänga av surroundljudeffekten. 9 MAX SOUND aktivera eller inaktivera en optimal blandning av olika ljudfunktioner. Svenska 157

11 Svenska Knappar 0 REPEAT för att spela upp spår/skiva (skivor)/program upprepade gånger.! SHUFFLE Slår på/stänger av slumpmässig spelordning. 0 Kassettdäck 1! Kassettdäck DIM MODE (dimma teckenfönstret) för att välja olika dimlägen : DIM 1, DIM 2, DIM 3 eller DIM OFF (av). # # OPEN för att öppna kassettluckan. $ PROGRAM för CD/ MP3-CD... för att skapa program med spår. för TUNER... för att ställa in radiostationer med snabbval. för CLOCK... för att välja 12- eller 24- timmarsklocka. SLEEP för att sätta på, stänga av eller ställa insomningstimern. MUTE Tystar ( mute ) eller återställer ljudåtergivningen. TIMER ON/OFF aktiverar/ deaktiverar eller ställer in timerfunktionen. B för att sätta minisystemet i standby-läge. för att sätta minisystemet i läget Eco Power Standby. DISPLAY Visar album- och titelnamnet för MP3-skiva. Kassettdäck 1 ª Kassettdäck 2 º CLOCK TIMER (CLK/ TIMER) se tiden. % n för att ansluta hörlurar. ^ VOLUME (VOL +/-) för att öka eller minska ljudvolymen. & NEWS/RECORD för att höra nyheter automatiskt. för att börja spela in på kassettdäck 2. * RDS/AUTO REPLAY (A.REPLAY) för att välja RDS-information. för att välja kontinuerlig uppspelning i lägena AUTO REPLAY (automatisk spelning) eller ONCE (en gång). ( Skivsläde ) OPEN CLOSE för att öppna eller stänga skivsläden. DISC CHANGE för att byta skiva/skivor. Teckenfönster för att se minisystemets aktuella status. Observera för fjärrkontrollen: Välj först den ljudkälla du vill styra genom att trycka på en av fjärrkontrollens knappar för val av ljudkälla (exempelvis CD eller TUNER [radio]). Välj därefter önskad funktion (exempelvis É, í, ë ). 158

12 Grundläggande funktioner DISC DSC VAC ALBUM SHUFFLE MAX SOUND REC. VAC DBB INC SURR VIKTIGT! Innan du använder minisystemet ska förberedelserna vara färdiga. Plug & Play (för installation av radio) Plug & Play låter dig lagra alla tillgängliga RDSstationer och radiostationer automatiskt. Förstagångsinställning/aktivering 1 När du sätter på strömmen visas AUTO INSTALL - PRESS PLAY (automatisk inställning - tryck PLAY). 2 Tr yckéå på minisystemet för att börja installeringen. PLUG AND PLAY... INSTALL visas, följt av TUNER och sedan AUTO. PROG börjar blinka. Anläggningen lagrar automatiskt de radiostationer som har tillräcklig signalstyrka. Först lagras alla RDS-stationer, följt av FM-, MV-. Svaga RDS-stationer kan lagras senare bland de inställda stationerna. När alla tillgängliga radiostationer är lagrade, eller när minnet för 40 inställda radiostationer är fyllt, börjar den sista inställda radiostationen (eller den första tillgängliga RDS-stationen) spelas. 3 Om den första inställda stationen är en RDSstation, fortsätter anläggningen med att ställa RDS-klockan. INSTALL visas, följt av TIME och sedan SEARCH RDS TIME. När RDS-tiden är läst visas RDS TIME och aktuell tid lagras. Om RDS-stationen inte sänder RDS-tid inom 90 sekunder avslutas programmet automatiskt och teckenfönstret visar NO RDS TIME. Om den första inställda stationen inte är en RDS-station; Programmet avslutas automatiskt. För att återinstallera Plug & Play 1 Tryck i standby- eller demonstrationsläge ner ÉÅ på minisystemet och håll knappen nere tills AUTO INSTALL - PRESS PLAY visas. 2 TryckÉÅ igen för att påbörja installationen. Alla tidigare sparade radiostationer byts ut. För att avsluta utan att lagra Plug & Play Tryck Ç på minisystemet. Om du inte slutför Plug & Play - installationen, startas funktionen igen nästa gång du sätter på strömmen. När strömmen sätts på kan skivsläden öppnas och stängas för att initialisera minisystemet. Om ingen stereofrekvens hittas under Plug & Play visas CHECK ANTENNA. Om ingen knapp trycks inom 15 sekunder under Plug & Play avslutas Plug & Play-läget automatiskt. Svenska 159

13 Svenska Grundläggande funktioner Demonstrationsläge Minisystemet har ett demonstrationsläge som visar minisystemets olika funktioner. För att aktivera demonstrationen I Standby-läge, tryck och hållçpå anläggningen i 5 sekunder för att koppla om till demonstration mode ( demonstrationsläge). För att koppla ur demonstrationen Tr yck och hållçpå anläggningen i 5 sekunder för att erhålla standby mode (standbyläge). 160 Sätta på minisystemet I standby-/demonstrationsläge Tr yck STANDBY ON/B för att sätta på senast valda ljudkälla. Tryck CD, TUNER, TAPE (TAPE 1/2) eller AUX. Tr yck OPEN CLOSE, DISC 1/2/3(CD 1/2/ 3), DISC CHANGE. Minisystemet går över i CD-läge. I Eco Power Standby-läge Tr yck ECO POWER för att sätta på senast valda ljudkälla. Tryck CD, TUNER, TAPE 1/2 eller AUX på fjärrkontrollen. Sätta minisystemet i standbyläge I demonstrationsläge Tryck och håll ner Ç på minisystemet. I alla andra lägen (förutom Eco Power Standby-läge) Tr yck STANDBY ON (eller B på fjärrkontrollen). Klockan visas på teckenfönstret då minisystemet är i standby-läge. Sätta minisystemet i Eco Power läge (< 1 watt) Tr yck och håll kvar ECO POWER knappen tills "ECO PWR" visas på displayen. Displayskärmen kommer att bli blank. Den lågförbrukande ECO POWER-lysdioden tänds. Om du inte har stängt av demonstrationen, fortsätter den igen fem sekunder efter det att minisystemet går i Eco Power Standby-läge eller standby-läge. Dimläge Du kan ställa in önskad ljusstyrka för displayen. Vid vilket läge som helst (förutom Eco Power Standby-läge eller standby-läge), tryck DIM MODE upprepade gånger för att välja teckenfönsterläge DIM 1, DIM 2, DIM 3 eller DIM OFF (av). DIM visas på teckenfönstret, utom i läget DIM OFF (av). Ljudvolymkontroll Justera VOLUME för att öka (vrid knappen medurs eller tryck VOLUME +) eller minska (vrid knappen moturs eller tryck VOLUME -) ljudnivån. För att lyssna genom hörlurar Anslut hörlurskontakten till uttaget n på minisystemets framsida. Högtalarna blir tysta. För att stänga av ljudvolymen tillfälligt Tr yck MUTE på fjärrkontrollen. Uppspelningen fortsätter utan ljud och MUTE visas. För att återställa ljudvolymen, tryck MUTE igen eller öka ljudvolymen.

14 Grundläggande funktioner Ljudnavigering För största möjliga ljudupplevelse, välj bara en av följande kontroller för ljudnavigering åt gången : MAX, DSC eller VEC. MAX SOUND - optimala ljudet MAX SOUND ger den bästa blandningen av olika ljudfunktioner (till exempel DSC, VEC eller DBB). Tr yck upprepat på MAX (eller på MAX på fjärrkontrollen). Om det är aktiverat, visas MAX SOUND på displayen och knappen MAX SOUND tänds. Om aktiverad, kommer, MAX OFF att framträda på displayen och MAX knappen försvinner. basåtergivningen. 1 Tryck på DBB för välja mellan DBB 1, DBB 2, DBB 3 eller DBB OFF. DBB visas på teckenfönstret, utom i läget DBB OFF (av). En del CD och kassettband kan ha spelats in med mycket hög modulation. Det kan förorsaka distorsion vid hög ljudvolym. Skulle detta hända bör man koppla bort och DBB eller minska ljudvolymen. Automatiskt DSC-DBB val Den bästa DBB-inställningen skapas automatiskt för varje DSC-val. Du kan manuellt välja den DBB-inställning som bäst passar din lyssnarmiljö. När MAX sound har valts, stängs all annan ljudnavigering av automatiskt. VEC (Virtual Environment Control) VEC-funktionen låter dig justera minisystemet för att välja en miljötyp. Vrid på VEC-kontrollen för välja mellan CINEMA, HALL eller CONCERT. Vald VEC visas. När du väljer VEC sätts Incredible Surround automatiskt på. (Digital Sound Control) - Digital tonkontroll Med DSC (Digital Sound Control) kan du välja speciella förinställda tonkurvor som påverkar och ger karaktär åt ljudet. Då du kopplar in de olika lägena anpassas återgivning till de aktuella musiktyperna. 1 Tr yck på DSC för välja mellan OPTIMAL, JAZZ, ROCK eller TECHNO. Vald DSC visas. Incredible Surround Incredible Surround förstorar det virtuella avståndet mellan fronthögtalarna vilket medför en otroligt bred, omslutande stereoeffekt. Tryck och håll nere DBB INC SURR (eller IS på fjärrkontrollen) tills INCR SUR visas på displayen. Om funktionen är aktiverad visas INCR SUR och INCR SUR på teckenfönstret. Vid avstängning visas IS OFF. Svenska DBB (Dynamic Bass Boost) I läget DBB (Dynamic Bass Boost) ökar 161

15 Svenska 2 1 Användning av CD/MP3-CD-spelaren DISC DSC VAC ALBUM SHUFFLE MAX SOUND REC. VAC DBB INC SURR VIKTIGT! Detta minisystem är konstruerat för vanliga skivor. Använd därför inga av de tillbehör som finns på marknaden, som skivstabiliseringsringar eller skivbehandlingsblad, då dessa kan störa bytarmekanismen. Lägg inte i mer än en skiva i varje skivfack. Skivor för uppspelning Minisystemet kan spela upp alla digitala ljud-cd, färdigställda digitala ljud-cdr (Recordable - inspelningsbara) och färdigställda digitala ljud- CDRW (Rewriteable - ominspelningsbara). MP3-CD-skivor (CD-ROM-skivor med MP3-spår) Om MP3-skivor Format som stöds ISO9660, Joliet, Multisession Max. spår- plus albumnummer är 300 Max. antal nästlade kataloger (directoryn) är 8 nivåer Högsta albumnummer är 32 Högsta spårnummer för MP3-program är 99 VBR bit-hastighet (bit-rate) som stöds De samplingsfrekvenser som stöds för MP3- skivor är: 32 khz, 44.1 khz, 48 khz De bit-hastigheter som stöds för MP3-skivor är: 32, 64, 96, 128, 192, 256 (kbps) Sätta i skivor 1 Tryck OPEN CLOSE för att öppna skivsläden. 2 Sätt i en eller två skivor i de enskilda skivfacken. För att sätta i en tredje skiva, tryck DISC CHANGE. Skivsläden roterar tills det tomma skivfacket är redo för att sätta i en skiva

16 Användning av CD/MP3-CD-spelaren 3 Tr yck OPEN CLOSE för att stänga skivsläden. READING visas. Det valda skivfacket, det totala antalet spår och speltiden visas på teckenfönstret. En lysande knapp visar att en skiva är isatt i skivfacket. För MP3-skivor rullas namnen på det första albumet och titeln över displayen en gång, och åtföljs av texten AXX TXXX. MP3-CD Under pågående spelning, tryck på DISPLAY för att visa album- och titelnamnet. Byta skivor under uppspelning 1 Tr yck DISC CHANGE. Skivsläden öppnas utan att avbryta pågående uppspelning. Sätt i skivorna med etikettsidan uppåt. För att säkerställa god prestanda, vänta tills skivsläden läser skivan/skivorna fullständigt innan du går vidare. För MP3-CD kan den första avläsningstiden överstiga 10 sekunder på grund av det stora antalet låtar som är sammanställda på en skiva. Skivuppspelning För att spela nuvarande disk på spelaren. Tr yck ÉÅ. Nuvarande disk kommer att spelas en gång, sedan avstanna. Under uppspelning visas det valda skivfacket, spårnumret och den speltid som förflutit för aktuellt spår på teckenfönstret. För MP3-skivor visas TITLE (titel). För skivor som innehåller en blandning av olika inspelningstyper väljs bara en typ för avspelning, beroende på inspelningsformat. 2 För att byta den inre skivan, tryck DISC CHANGE igen. CHANGE DISC visas och skivan slutar spela. Skivsläden stänger för att hämta den inre skivan och öppnas sedan igen med den inre skivan tillgänglig. Välja önskat spår/ställe För att söka efter ett särskilt ställe under uppspelning Tr yck och håll ner à eller á och släpp knappen när det önskade stället hittats. Under sökning minskas ljudvolymen. För att välja ett önskat spår Tr yckí ellerë upprepade gånger tills det önskade spåret visas på teckenfönstret. Om uppspelningen stoppas, tryck ÉÅ för att starta uppspelningen. Svenska För att spela upp endast en skiva Tr yck DISC 1/2/3 (eller CD 1/2/3 på fjärrkontrollen ) i CD-läge. Den valda skivan spelas upp en gång och minisystemet slutar sedan spela. För att pausa uppspelningen Tryck ÉÅ. Aktuell spårtid blinkar. För att fortsätta uppspelningen, tryck ÉÅ igen. För att stoppa uppspelningen Tryck Ç. Välja ett album/ Titel (bara för MP3-skivor) Välja ett album Tryck upprepat på ALBUM -/+ (à eller á) Namnet på albumet rullas fram på displayen en gång. Välja en titel Tryck upprepat på TITLE -/+ (í / ë). Titeln rullas fram på displayen en gång. Album och titel visas endast en gång efter val. För att visas igen, tryck DISPLAY knappen upprepade gånger för att visa ALBUM och TITLE alternativt. 163

17 Svenska Användning av CD/ MP3-CD-spelaren Olika spårlägen: SHUFFLE och REPEAT Du kan välja och byta de olika uppspelningslägena före eller under uppspelning. 1 Tr yck REPEAT på fjärrkontrollen för att välja: "REPEAT TRACK" för att upprepa uppspelning av nuvarande låt. "REPEAT DISC" för att upprepa uppspelning av nuvarande disk. "REPEAT OFF" för att avsluta upprepningsfunktionen och uppspelning av nuvarande spår. För att återgå till normal uppspelning, tryck REPEAT tills "REPEAT OFF" framträder på displayen. 2 Tr yck SHUFFLE på fjärrkontrollen för att välja: "SHUFFLE ON" för slumpvis uppspelning av nuvarande disk "REPEAT OFF" för att avsluta slumpvis funktion och uppspelning av nuvarande spår För att återgå till normal uppspelning, tryck SHUFFLE tills "SHUFFLE OFF" framträder på displayen. REP eller SHUF visas, förutom SHUFFLE OFF (SLUMPVIS UPPSPELNING AV) läge. Under programuppspelningsläge eller spelande av MP3 CD, är det inte möjligt att upprepa uppspelning av nuvarande disk (Återupprepa Diskläge). Skapa program med skivspår Skapa program med spår är möjligt när uppspelningen är stoppad. Upp till 99 spår kan lagras i minnet i valfri ordning. 1 Sätt i de önskade skivorna i skivsläden (se avsnittet Sätta i skivor ). 2 Tr yck DISC 1/2/3 för att välja skiva. 3 Tr yck PROG för att starta programmeringen. PROG börjar blinka. 4 Tr yck í eller ë upprepade gånger för att välja önskat spår. Tryck för MP3-CD på ALBUM -/+ och TITLE -/+ för val av önskat album och titel för programmering. 5 Tr yck PROG för att lagra spåret. 6 För att sluta programmeringen, tryck Ç en gång. PROG fortsätter visas och programläget förblir aktivt. Det totala antalet programmerade spår och den totala speltiden visas på teckenfönstret. För MP3-skivor visas inte total speltid. 7 Tr yck ÉÅ för att börja uppspelning av programmet. PLAY PROGRAM visas. Det går inte att skapa ett program innehållande MP3-spår från flera CD:er, eller kombinerade med normala ljudspår. Om den totala speltiden är mer än 99:59 visas --:-- på teckenfönstret i stället för den totala speltiden. Om du försöker programmera mer än 40 spår visas FULL. Om ingen knapp trycks ner inom 20 sekunder under programmeringen avslutas programmeringsläget automatiskt. För att granska programmet Stoppa uppspelningen och tryck í eller ë upprepade gånger. Tr yck Ç för att lämna granskningsläget. Radera programmet Tryck Ç en gång när uppspelningen är stoppad eller två gånger under uppspelning. PROG försvinner och PROGRAM CLEARED (programmet raderat) visas. Programmet raderas när minisystemets elkontakt dras ur vägguttaget eller när skivsläden öppnas. För inspelning, se avsnittet Bandspelaranvändning / Inspelning. 164

18 Radiomottagning DISC DSC VAC ALBUM SHUFFLE MAX SOUND REC. VAC DBB INC SURR Ställa i radiostationer 1 Tryck TUNER för att välja TUNER-läge (radioläge). TUNER visas. Några sekunder senare visas aktuell radiofrekvens. 2 Tryck TUNER igen för att välja önskat våglängdsband : FM, MV (MW). 3 Tr yck och håll ner à eller á tills frekvensindikeringen börjar ändras, släpp sedan knappen. Teckenfönstret visar SEARCH tills en radiostation med tillräcklig signalstyrka hittas. 4 Upprepa steg 3 om så behövs tills du kommer till stationen du vill ha. För att ställa in en svag station, tryck helt kort upprepade gånger på à eller á bästa möjliga mottagning har hittats. Lagra inställda radiostationer Du kan lagra upp till 40 inställda radiostationer i minnet. Automatisk inställning av radiostationer Plug & Play-inställning (se Grundläggande funktioner - Plug & Play ). ELLER 1 Tryck TUNER för att välja TUNER-läge (radioläge). För att påbörja automatisk inställning från ett önskat snabbvalsnummer Tr yckí eller ë för att välja önskat snabbvalsnummer. De radiostationer som redan har lagrats med snabbval kommer inte att lagras igen med ett annat snabbvalsnummer. 2 Tr yck och håll nere PROGRAM tills AUTO visas på teckenfönstret. PROG börjar blinka. Anläggningen lagrar automatiskt de radiostationer som har tillräcklig signalstyrka. Först lagras alla RDS-stationer, följt av FM-, MV-. Svaga RDS-stationer kan lagras senare bland de inställda stationerna. När alla tillgängliga radiostationer är lagrade, eller när minnet för 40 inställda radiostationer är fyllt, börjar den sista inställda radiostationen (eller den första tillgängliga RDS-stationen) spelas. För att stoppa lagring av automatiskt inställda radiostationer Tryck PROGRAM eller Ç på minisystemet. Om inget snabbvalsnummer väljs, kommer den automatiska inställningen att börja från snabbvalsnummer (1) och alla dina tidigare inställda snabbval kommer att raderas. Svenska 165

19 Svenska Radiomottagning Manuell inställning av radiostationer 1 Ställ in önskad radiostation (se avsnittet Ställa i radiostationer.) 2 Tryck PROGRAM. PROG börjar blinka. Nästa tillgängliga snabbvalsnummer visas. För att lagra radiostationen med ett annat snabbvalsnummer Tr yck í eller ë för att välja önskat snabbvalsnummer. 3 Tr yck PROGRAM igen för att lagra radiostationen. PROG försvinner från teckenfönstret. Repetera steg 1-3 för att lagra andra inställda radiostationer. För att lämna manuell inställning av radiostationer Tryck Ç på minisystemet. Om du försöker lagra mer än 40 radiostationer med snabbval visas FULL. Om ingen knapp trycks ner inom 20 sekunder under programmering kommer programmeringsläget att lämnas automatiskt. Välja en inställd radiostation När du väl har ställt in radiostationerna kan du tryckaí eller ë för att välja önskat snabbvalsnummer. Snabbvalsnumret, radiofrekvensen och våglängdsbandet visas på teckenfönstret. För inspelning, se avsnittet Bandspelaranvändning / Inspelning. RDS RDS (Radio Data System) är en sändningstjänst som låter FM-stationer skicka extra information tillsammans med den vanliga FM-radiosignalen. Denna extra information kan innehålla: Stationsnamn: Radiostationens namn visas. Programtyp: Följande programtyper finns och kan tas emot av din radio: nyheter (news), affärsliv (affairs), information (info), sport, utbildning (educate), drama, kultur (culture), vetenskap (science), blandat (varied), pop (pop m), rock (rock m), lyssnarvänlig musik (M.O.R - middle of the road), lätt musik (light m), klassiska verk (classics), annan musik (other m) och ingen programtyp (no type). Radiotext (RT): Textmeddelanden visas på teckenfönstret. Ta emot en RDS-radiostation Ställ in en radiostation på FM-bandet. Om radiostationen sänder RDS-signal visas RDS-logotypen (RDS) och radiostationens namn på teckenfönstret. För att se RDS-information Tr yck på RDS upprepade gånger för att gå igenom följande information (om tillgänglig) : STATIONSNAMN PROGRAMTYP RADIOTEXT FREKVENS STATIONSNAMN Om den inställda radiostationen inte sänder RDS-signaler eller om det inte är en RDS-station visas NO RDS. Om RDS-textmeddelande inte är tillgängligt från RDS-stationen visas NO RDS TEXT. 166

20 Radiomottagning Ställa RDS-klockan Vissa RDS-radiostationer sänder varje minut en klocksignal i realtid. Det går att ställa klockan genom att använda denna tidssignal, som sänds tillsammans med RDS-signalen. 1 Tryck CLOCK TIMER och RDS. När RDS-tiden har lästs visas RDS TIME och den aktuella tiden lagras. Om RDS-stationen inte sänder RDS-tid inom 90 sekunder visas NO RDS TIME. Vissa RDS-stationer sänder varje minut en klocksignal. Om den sända tiden är korrekt eller inte beror på den sändande RDS-stationen. Nyheter (NEWS) (endast tillgängligt för RDS-radiostationer) När data för nyhets-pty (programtyp) hittas i utsändningen från en RDS-station går minisystemet automatiskt över till TUNER-läge (radio). VIKTIGT! Du kan aktivera funktionen NEWS(nyheter) i lägena standby, demonstration eller med valfri ljudkälla aktiv, utom i lägena TUNER (radio) och Eco Power Standby. Du måste gå ur TUNER-läget (radio) innan du väljer funktionen NEWS (nyheter). Innan du aktiverar funktionen NEWS (nyheter), se till att de första 5 inställda snabbvalen är RDSstationer. Funktionen NEWS (nyheter) fungerar bara en gång för varje aktivering. Funktionen NEWS(nyheter) startar inte om en inspelning pågår. Om inga RDS-stationer hittas, visas NO RDS NEWS. För att avbryta nyhetsfunktionen (NEWS) Tryck TUNER för att välja TUNER-läge (radio). Under nyhetsrapporten kan du välja annan ljudkälla för att gå vidare till den. Svenska För att aktivera nyhetsfunktionen (NEWS) 1 Tryck och håll ner NEWS tills NEWS visas. NEWS visas. Minisystemet söker igenom radiostationerna lagrade i de 5 första snabbvalsnumren och väntar på nyhets-data i någon av dessa RDSradiostationer. När sökandet efter NEWS (nyheter) pågår fortsätter den vanliga aktiviteten utan avbrott. 2 När nyhetssändningar (NEWS) hittas går minisystemet automatiskt över till TUNER-läge (radio). NEWS börjar blinka. 167

21 Svenska VAC Bandspelaranvändning / Inspelning DISC DSC VAC MAX SOUND DBB INC SURR ALBUM SHUFFLE REC. 168 VIKTIGT! Innan du spelar ett kassettband, kontrollera och spänn lösa kassettband med en blyertspenna. Lösa kassettband kan fastna eller gå av i mekanismen. Kassettband av modell C-120 är extremt tunna och kan lätt deformeras eller skadas. Dessa kassettband rekommenderas inte att använda i detta minisystem. Lagra kassettbanden vid rumstemperatur och lägg dem inte för nära magnetfält (exempelvis från en transformator, en TV eller en högtalare). Insättning av kassett 1 Tr yck OPEN för att öppna kassettluckan. 2 Sätt in kassetten med den öppna sidan neråt och den fyllda spolen åt vänster. 3 Stäng luckan. Spela kassettband För att spela upp från valt kassettdäck 1 Tryck på TAPE (eller TAPE 1/2 på fjärrkontrollen) för att växla mellan kassettdäck 1 och kassettdäck 2. 2 Tr yck ÉÅ. För att stoppa uppspelning Tryck Ç. Välja automatisk repetition eller engångsspelning Tryck AUTO REPLAY (eller A.REPLAY) för att växla mellan de olika uppspelningslägena. "AUTO REPLAY" ( ) eller "ONCE" ( ) visas på teckenfönstret. AUTO REPLAY.. Kassettbandet spolas tillbaka automatiskt vid slutet av uppspelningen och spelas upp igen. Det fortsätter att spelas upp gång efter gång, upp till maximalt 20 gånger. ONCE... Kassettbandet spelar upp vald sida en gång och stoppar sedan.

22 Bandspelaranvändning / Inspelning Rewind (Återspolning) / Fast Forward (Snabbspolning framåt) 1 Stoppa uppspelningen och tryck à eller á respektive. Bandet kommer att stanna automatiskt när det kommer till början eller slutet på bandet. 2 Tryck på Ç om du vill avbryta spolningen, framåt eller bakåt. Under tillbakaspolning eller framåtspolning av ett kassettband, går det även att välja en annan ljudkälla (till exempel CD eller TUNER [radio]). Allmän information om inspelning Använd endast kassettband av IEC typ I (normalt kassettband). Inspelningsnivån sätts automatiskt, oberoende av ljudvolymläget, DBB, DSC, exempelvis. Magnetbandet är fäst i båda ändar med ledarband. I början och slutet av kassettbandet spelas därför inget in under sex till sju sekunder. För att undvika inspelning av misstag kan du bryta av fliken i övre vänstra hörnet på den sida du vill skydda. Om CHECK TAPE visas har skyddsfliken brutits av. Sätt en bit genomskinlig tejp över öppningen. Förberedelser för inspelning 1 Tryck TAPE för att välja TAPE 2 (kassettdäck 2). 2 Sätt i ett inspelningsbart kassettband i kassettdäck 2 med den fulla spolen till vänster. 3 Förbered ljudkällan som ska spelas in. CD sätt i skivan (skivorna). TUNER (radio) ställ in önskad radiostation. TAPE (bandspelare) sätt i det inspelade kassettbandet i kassettdäck 1 med den fulla spolen till vänster. AUX anslut den externa utrustningen. När inspelningen pågår REC börjar blinka. Det går inte att lyssna på annan ljudkälla, utom vid dubbning av kassettband. Det går inte att aktivera timerfunktionen under inspelning eller dubbning av kassettband. Enknappsinspelning 1 Tryck CD, TUNER (radio) eller AUX för att välja ljudkälla. 2 Börja uppspelningen av vald ljudkälla. 3 Tr yck RECORD för start av inspelningen. För att stoppa inspelningen Tryck Ç på minisystemet. Enknappsinspelning är inte möjlig i bandspelarläge (TAPE). SELECT SOURCE visas. Svenska VIKTIGT! Inspelning är tillåten om copyright och andra rättigheter hos tredje part inte överträds. Inspelning är bara möjlig på kassettdäck

23 Svenska Bandspelaranvändning / Inspelning Synkroniserad inspelning av CD 1 Tr yck CD för att välja skiva. Tr yck í ellerë för att välja önskad låt, tryck sedan RECORD för att starta inspelning. Du kan programmera spåren i den ordning du vill ha dem inspelade (se avsnittet Användning av CD-spelaren - Skapa program med skivspår ). 2 Tr yck RECORD för start av inspelningen. Skivan börjar spela automatiskt. För att stoppa inspelningen Tryck Ç. Inspelning och uppspelning av skivan stoppar samtidigt. Dubba kassettband 1 Sätt i det inspelade kassettbandet i kassettdäck 1. Du kan spola kassettbandet till önskat ställe där inspelningen ska börja. 2 Tr yck RECORD. Uppspelning och inspelning börjar samtidigt. DUB visas. Dubbning av kassettband är endast möjligt på en sida av kassettbandet. För att fortsätta spela in på den andra sidan, byt sida på kassettbanden till sida B när sidan A är slut och gör om förfarandet. För att stoppa dubbningen Tryck Ç. Dubbning av kassettband är bara möjligt från kassettdäck 1 till kassettdäck 2. Använd kassettband av samma längd för att säkerställa bra dubbning. Externa ljudkällor 2 Tryck på AUX för val av extern-läget. AUX eller CDR visas. MAX SOUND Du kan välja bland alla funktionerna för ljudkontroll (exempelvis DSC, DBB). Se bruksanvisningen för den anslutna utrustningen för närmare information. Lyssna på externa ljudkällor 1 Anslut ljudutgångarna på den externa utrustningen (TV, video, Laser Disc-spelare, DVD-spelare eller CDR) till ingångarna AUX/CDR på ditt minisystem. För inspelning, se avsnittet Bandspelaranvändning / Inspelning. 170

24 VAC Klocka/Timer DISC DSC VAC ALBUM SHUFFLE MAX SOUND REC. DBB INC SURR VIKTIGT! I läget Eco Power Standby går det inte att använda klockan eller timerfunktionen. Använd CLOCK TIMER (CLK TIMER) på enheten för att ställa tiden och tiduret. Se klockan Klockan visas i standby-läge (om den är inställd). För att se klockan i annat läge (exempelvis CD eller TUNER [radio]) Tryck CLOCK TIMER. Klockan visas under några sekunder. Om klockan inte har blivit inställd visas --:--. Ställa klockan Klockan kan ställas antingen i 12- eller 24- timmarsläge (exempelvis AM 12:00 eller 00:00 ). 1 I läget standby eller visa klockan, tryck en gång på CLOCK TIMER. I något annat käll-läge, tryck två gånger på CLOCK TIMER. 2 Tr yck PROGRAM upprepade gånger för att växla mellan klocklägena. AM 12:00 eller 00:00 börjar blinka. 3 Tryck à eller á på minisystemet upprepade gånger för att ställa in timmarna. 4 Tryckí eller ë på minisystemet upprepade gånger för att ställa in minuterna. 5 Tr yck CLOCK TIMER igen för att lagra inställningen. Klockan börjar gå. För att avsluta utan att lagra inställningen Tryck Ç på minisystemet. Inställningen av klockan försvinner när elkontakten dras ur vägguttaget eller om ett strömavbrott inträffar. Om ingen knapp trycks ner inom 90 sekunder under inställningen av klockan, lämnas läget för klockinställning automatiskt. För att ställa klockan automatiskt genom tidsinformation i RDS-signalen, se avsnittet Radiomottagning - Ställa RDS-klockan. Timerinställning Minisystemet kan gå över till CD, TUNER (radio) eller TAPE 2 (kassettdäck) automatiskt vid en inställd tid och därigenom fungera som ett alarm för att väcka dig. VIKTIGT! Se till att klockan har korrekt tid innan du ställer in timern. Timern är alltid aktiverad efter att den har blivit inställd. Timern startar inte om en inspelning pågår. Ljudvolymen för timern ökar gradvis från miniminivå till den senast inställda ljudvolymen. 171 Svenska

25 Svenska Klocka/Timer 1 Tr yck och håll ner CLOCK TIMER under mer än två sekunder för att välja timerläge. Den senaste timerinställningen börjar blinka. TIMER börjar blinka. Den valda källan kommer att lysa. 2 Tryck CD, TUNER eller TAPE för att välja önskad ljudkälla. Se till att ljudkällan har förberetts. CD Sätt i skivan (skivorna). För att börja från ett särskilt spår, gör ett program (se avsnittet Användning av CD-spelaren - Skapa program med skivspår ). TUNER (radio) Ställ in önskad radiostation. TAPE (bandspelare) sätt i det inspelade kassettbandet 2. 3 Tryck à eller á på minisystemet upprepade gånger för att ställa in timmen då timern ska starta. 4 Tryckí eller ë på minisystemet upprepade gånger för att ställa in minuten då timern ska starta. 5 Tr yck CLOCK TIMER för att lagra starttiden. TIMER stannar kvar på teckenfönstret. Vid inställd tid börjar den valda ljudkällan att spela. För att avsluta utan att lagra inställningen Tryck Ç på minisystemet. Om vald ljudkälla (CD) inte är tillgänglig vid inställd tidpunkt väljs istället TUNER (radio) automatiskt. Om ingen knapp trycks ner inom 90 sekunder under inställningen av timern lämnas timerinställningsläget automatiskt. För att avaktivera timern Tryck TIMER ON/OFF på fjärrkontrollen. Teckenfönstret visar "OFF" och TIMER försvinner från teckenfönstret. För att aktivera timern Tryck TIMER ON/OFF på fjärrkontrollen. Den senast inställda timerinformationen visas under några sekunder och TIMER visas på teckenfönstret. Inställning av insomningstimer (Sleep) Insomningstimern gör att minisystemet går i standby-läge automatiskt vid en inställd tid. 1 Tr yck SLEEP på fjärrkontrollen upprepade gånger för att välja en tidslängd. Valmöjligheterna är följande (tid i minuter): OFF 15 SLEEP XX eller OFF visas. XX är tiden i minuter. 2 Sluta trycka på knappen SLEEP när önskad tidslängd kommer upp. SLEEP visas på teckenfönstret, utom i läget OFF (avstängd). Insomningstimern är nu inställd. Innan minisystemet går över i standby-läge visas en nedräkning på 10 sekunder. SLEEP 10 SLEEP 9... SLEEP 1 SLEEP För att kontrollera den kvarvarande tiden när insomningstimern har aktiverats Tr yck SLEEP en gång. För att ändra den inställda insomningstimern Tr yck SLEEP igen medan den kvarvarande tiden visas. Displayen visar alternativen för nästa timerinställning. För att avaktivera insomningstimern (SLEEP) Tryck SLEEP upprepade gånger tills OFF visas, eller tryck på knappen STANDBY ON. 172

26 Specifikationer FÖRSTÄRKARE Uteffekt... 2 x 120 W MPO... 2 x 60 W RMS (1) Signalbrusförhållande dba (IEC) Frekvensåtergivning Hz Ingångskänslighet AUX In / CDR In mv / 1V Utgång Högtalare... 6 Ω Hörlurar Ω 1000 Ω (1) (6 Ω, 1 khz, 10% THD) CD/MP3-CD SPELARE Maximalt antal spår i program Frekvensåtergivning Hz -3 db Signalbrusförhållande dba Kanalseparation db (1 khz) Total harmonisk distorsion... < 0,003% MPEG 1 Skikt 3 (MP3-CD)..... MPEG AUDIO MP3-CD bit-hastighet kbps (128 kbps rekommenderas) Samplingsfrekvenser... 32, 44.1, 48 khz RADIOMOTTAGNING Våglängdsområde för FM... 87,5 108 MHz Våglängdsområde för MV khz Antal inställda radiostationer Antenn FM Ω tråd MW... ramantenn BANDSPELARE Frekvensåtergivning Normalt kassettband (typ I) Hz (8 db) Signalbrusförhållande Normalt kassettband (typ I) dba Svaj och fladder... 0,4% DIN HÖGTALARE System... 3-vägs; dubbelport basreflex Impedans... 6 Ω Woofer (bashögtalare)... 1 x 5,5" Tweeter (diskanthögtalare)... 1 x 2" Dimensioner (b x h x d) 248 x 310 x 195 (mm) Vikt... 3,3 kg vardera ALLMÄNT Material/yta...Polystyren/metall Spänning V / 50 Hz Energiförbrukning Aktiv W Standby W Eco Power Standby... < 1 W Dimensioner (b x h x d). 265 x 310 x 367 (mm) Vikt (utan högtalare) kg Specifikationer och yttre utseende kan ändras utan meddelande. Svenska 173

27 Svenska Underhåll Rengöra höljet Använd en mjuk trasa lätt fuktad med en mild rengöringsvätska. Använd inte rengöringsvätska som innehåller alkohol, sprit, ammoniak eller slipmedel. Rengöra skivor När en skiva blir smutsig ska den rengöras med en rengöringstrasa. Torka skivan från mitten och utåt. Torka inte i cirkelrörelse. Använd inte lösningsmedel som bensin, thinner, rengöringsmedel tillgängliga i handeln eller antistatisk sprej avsedd för analoga skivor. Rengöra skivlinsen Efter lång tids användning kan smuts eller damm samlas på skivlinsen. För att säkerställa god uppspelningskvalitet ska skivlinsen rengöras med Philips CD Lens Cleaner eller annat rengöringsmedel tillgängligt i handeln. Följ instruktionerna som följer med rengöringsvätskan. Rengöra bandspelarhuvudena och magnetbandsvägarna För att säkerställa god inspelnings- och uppspelningskvalitet ska bandspelarhuvudena A, kapstan(er) B och tryckrulle (tryckrullar) C rengöras med intervall om 50 timmars användning av bandspelaren. Använd en bomullstopp lätt fuktad med rengöringsvätska eller alkohol. Du kan även rengöra huvudena genom att spela igenom ett rengöringsband en gång. C B Avmagnetisera bandspelarhuvudena Använd ett avmagnetiseringsband, som du kan köpa hos din försäljare. A B C Felsökning VARNING Under inga förhållanden ska du försöka reparera minisystemet själv, då detta gör garantin ogiltig. Öppna inte systemet eftersom det finns risk för elektriska stötar. Om ett fel inträffar, kontrollera först punkterna listade nedan innan du tar minisystemet till reparation. Om du inte kan åtgärda problemet med hjälp av följande råd, kontakta din försäljare eller ditt servicecenter. NO DISC visas. Problem DISC NOT FINALIZED visas. Lösning Sätt i en skiva. Kontrollera om skivan är isatt med uppsidan edåt. Vänta tills den kondenserade fukten på linsen har försvunnit. Byt ut eller rengör skivan, se avsnittet Underhåll. Använd en färdigställd ( finalized ) CD-RW-skiva eller en orrekt formaterad MP3-CD-skiva. Använd en färdigställd (finalized) CD-RW eller CD-R. 174

28 Radiomottagningen är dålig. Om signalen är för svag, justera antennen eller anslut en extern antenn för bättre mottagning. Öka avståndet mellan minisystemet och din TV eller video. Inspelning eller uppspelning fungerar inte. Rengör kassettdäckets delar, se avsnittet Underhåll. Använd endast kassettband av IEC typ I (normalt kassettband). Sätt en bit tejp över öppningen där skyddsfliken saknas. Kassettdäckets lucka går inte att öppna. Dra ur elkontakten ur vägguttaget, sätt i den igen och sätt på minisystemet. Minisystemet reagerar inte när knappar trycks ner. Dra ur elkontakten ur vägguttaget, sätt i den igen och sätt på minisystemet. Inget ljud hörs eller är av dålig kvalitet. Justera ljudvolymen. Dra ur hörlurskontakten. Kontrollera att högtalarna är rätt anslutna. Kontrollera om den skalade högtalarsladden är fastklämd. Kontrollera att MP3-CD:n spelades in inom bithastighetsområdet kbps med samplingsfrekvensen 48 khz, 44.1 khz eller 32 khz. Vänster och höger ljud är spegelvänt. Fjärrkontrollen fungerar inte korrekt. Kontrollera högtalarnas anslutning och placering. Välj ljudkälla (exempelvis CD eller TUNER [radio]) innan du trycker på funktionsknappar (É,í,ë). Minska avståndet mellan fjärrkontrollen och minisystemet. Sätt i batterierna med polariteterna (tecknen +/ ) enligt anvisningen. Byt ut batterierna. Rikta fjärrkontrollen mot minisystemets IRmottagare. Svenska Timern fungerar inte. Ställ klockan enligt korrekt tid. Tryck och håll ner CLOCK TIMER för att aktivera timern. Om inspelning eller kassettbandsdubbning pågår, måste inspelningen stoppas. Vissa knappar med ljusfunktion lyser inte. Tryck DIM för att välja visningsläge DIM OFF. Inställningen av klocka/timer är raderad. Antingen har elkontakten dragits ur vägguttaget, eller så har det varit ett strömavbrott. Ställ om klockan/timern. Minisystemet visar funktioner automatiskt och knappar börjar blinka. Tryck och håll ner Ç på minisystemet för att stänga av demonstrationen. 175
