1 Reparation - reservdelar EP3- och EP4-slangpumpar 3A232C SV Eldriven slangpump för användning vid vätskeöverförings- och mätningstillämpning. Endast för yrkesmässigt bruk. Ej godkänd för användning i explosiva atmosfärer eller på farliga platser. Viktiga säkerhetsanvisningar Läs alla varningar och anvisningar i handboken. Spara dessa anvisningar.,4 MPa (4 bar, 200 psi) maximalt vätskearbetstryck Se modellartikelnummer och information på sidan 3. PROVEN QUALITY. LEADING TECHNOLOGY.

2 Contents Modeller... 3 Säkerhetsföreskrifter... 4 Felsökning... 7 Reparation... 9 Innan du börjar... 9 Demontering... 9 Hopmontering... 3 Delar... 8 EP3- och EP4-slangpumpanordning... 8 Själva pumpanordningen Pumpguide Pumpsatsguide Drivenhet med variabel frekvens (VFD) Tekniska data Graco standardgaranti A232C

3 Modeller Modeller Pumpmodell Slangens inre diameter (mm) Referens EP306 6 Se Pumpsatser modell EP306, page 30 för en fullständig lista över pumpartikelnummer och beskrivande information. EP309 9 Se Pumpsatser modell EP309, page 32 för en fullständig lista över pumpartikelnummer och beskrivande information. EP Se Pumpsatser modell EP4025, page 34 för en fullständig lista över pumpartikelnummer och beskrivande information. EP Se Pumpsatser modell EP4029, page 36 för en fullständig lista över pumpartikelnummer och beskrivande information. 3A232C 3

4 Säkerhetsföreskrifter Säkerhetsföreskrifter Föreskrifterna nedan gäller för installation, drift, jordning, skötsel och reparation av utrustningen. Utropstecknet anger allmänna föreskrifter och symbolen fara anger specifika risker i samband med åtgärden. Gå tillbaka till dessa varningar när sådana symboler syns i texten. Symboler gällande varning för specifika produkter som inte finns med i det här avsnittet kan finnas i texten i den här handboken där de är tillämpliga. BRAND- OCH EXPLOSIONSRISK VARNING Brandfarliga ångor, t.ex. från lösningsmedel och färg, i arbetsområden kan antändas eller explodera. För att undvika brand och explosion: Använd endast maskinen i välventilerade områden. Avlägsna gnistkällor, t.ex. sparlågor, cigarretter, sladdlampor och plastdraperier (risk för gnistbildning av statisk elektricitet). Håll arbetsområdet fritt från skräp, inräknat lösningsmedel, trasor och bensin. Sätt inte in eller dra ut sladdar och tänd eller släck inte ljus när det finns eldfarliga ångor. Jorda all utrustning inom arbetsområdet. Se avsnittet Jordning. Använd endast jordade slangar. Håll pistolen stadigt mot kanten när pistolen trycks av ned i det jordade kärlet. Stäng omedelbart av utrustningen vid statisk gnistbildning eller om du får elektriska stötar. Använd inte maskinen förrän du lokaliserat och rättat till felet. Ha en brandsläckare tillgänglig vid arbetsplatsen. RISK FÖR ELEKTRISKA STÖTAR Denna utrustning måste vara jordad. Felaktig jordning, inställning och användning av systemet kan orsaka elstötar. Stäng av och koppla från strömmen med huvudbrytaren innan kablar kopplas bort och innan service utförs på utrustningen eller den installeras. Anslut endast till ett jordat eluttag. All elkabeldragning måste utföras av en behörig elektriker och i enlighet med svenska lagar och föreskrifter. RISKER MED RÖRLIGA DELAR Rörliga delar kan klämma, skära eller amputera fingrar och andra kroppsdelar. Håll fingrarna borta från snurrande delar. Kör inte maskinen med skydd eller kåpor borttagna. Trycksatt utrustning kan starta utan förvarning. Följ Tryckavlastande procedur och koppla från kraftförsörjningen innan utrustningen kontrolleras, flyttas eller repareras. 4 3A232C

5 Säkerhetsföreskrifter RISK FÖR INTRASSLING Roterande delar kan orsaka allvarlig skada. VARNING Håll fingrarna borta från snurrande delar. Kör inte maskinen med skydd eller kåpor borttagna. Ha inte lösa klädesplagg, smycken eller långt hår medan utrustningen körs. Utrustningen kan starta utan förvarning. Följ Tryckavlastande procedur och koppla från kraftförsörjningen innan utrustningen kontrolleras, flyttas eller repareras. GIFTIGA VÄTSKOR ELLER ÅNGOR Giftiga vätskor och ångor kan orsaka svåra eller t.o.m. dödliga skador om de stänker på hud eller i ögon, inandas eller sväljs. Läs materialsäkerhetsdatabladen (MSDS) för information om specifika risker med de vätskor som används. Förvara farliga vätskor i godkända behållare och bortskaffa dem i enlighet med gällande föreskrifter. PERSONLIG SKYDDSUTRUSTNING För att skydda dig mot svåra skador, bland annat ögonskador, hörselskador, inandning av giftiga ångor och brännskador, måste du bära lämplig skyddsutrustning vid drift och reparation av maskinen och när du befinner dig inom dess driftsområde. I skyddsutrustningen ska minst ingå: Andningsskydd, skyddskläder och handskar enligt rekommendationerna från vätske- och lösningsmedelstillverkaren. Andningsskydd, skyddskläder och handskar enligt rekommendationerna från vätske- och lösningsmedelstillverkaren. RISKER MED TRYCKSATT UTRUSTNING Vätska från utrustningen, läckor eller trasiga komponenter kan stänka in i ögonen eller på huden och orsaka svåra skador. Följ Tryckavlastande procedur när du slutar spruta/fördela och före rengöring, kontroll eller service på maskinen. Dra åt alla vätskeanslutningar före sprutning. Kontrollera slangar, rör och kopplingar dagligen. Byt ut slitna och skadade delar omedelbart. 3A232C 5

6 Säkerhetsföreskrifter VARNING RISKER VID FELAKTIG ANVÄNDNING AV UTRUSTNINGEN Felaktig användning kan orsaka dödsfall eller svåra kroppsskador. Använd inte systemet om du är trött eller påverkad av alkohol eller mediciner. Överskrid inte maximalt arbetstryck eller märktemperatur för den komponent i systemet som har den lägsta gränsen. Se Tekniska data i alla utrustningshandböcker. Använd vätskor och lösningsmedel som är kemiskt förenliga med materialen i delar som är i kontakt med vätskan. Se Tekniska data i alla utrustningshandböcker. Läs igenom vätskeoch lösningsmedelstillverkarens varningar. Begär att få ett materialsäkerhetsdatablad med fullständig information om materialet från distributören eller återförsäljaren. Lämna inte arbetsområdet medan utrustningen är igång eller under tryck. Stäng av all utrustning och följ Tryckavlastande procedur när utrustningen inte används. Kontrollera utrustningen dagligen. Reparera eller byt ut slitna eller skadade delar omedelbart och använd endast originalreservdelar från tillverkaren. Ändra inte och bygg inte om utrustningen. Använd endast utrustningen för det ändamål den är avsedd för. Kontakta Graco-distributören för upplysningar. Dra slangar och kablar på avstånd från passager, skarpa kanter, rörliga delar och heta ytor. Knäck inte slangen, böj den inte kraftigt och dra inte i slangen för att flytta utrustningen. Låt inte barn och djur befinna sig inom arbetsområdet. Följ alla gällande säkerhetsföreskrifter. 6 3A232C

7 Felsökning Felsökning ANM: Kontrollera alla tänkbara åtgärder innan pumpen nedmonteras. PROBLEM Hamring i rören. Hög pumptemperatur. Högt utloppstryck. Lågt inloppstryck. Orsak Diametern i in- eller utloppsröret är för liten. Hög pumphastighet. In- eller utloppsanslutningarna är inte ordentligt fästa. Högt in- eller utloppstryck. Låg smörjmedelsnivå. Felaktigt smörjmedel. Temperaturen på pumpad vätska för hög. Hög pumphastighet/pumpen underdimensionerad. Blockerad utloppsledning. Avsmalnad rördiameter p.g.a. fasta ämnen som satt sig fast. Den pumpade vätskans viskositet eller specifika vikt är för hög. Fel på slang. Blockerad inloppsledning. Inloppsledningen för lång eller för liten. Den pumpade vätskans viskositet eller specifika vikt är för hög. Lösning Öka rörstorleken eller tillsätt pulseringsdämpare. Minska pumphastigheten. Fäst rören. Tillsätt pulseringsdämpare. Tillsätt slangsmörjmedel till rätt nivå. Använd endast Graco-slangsmörjmedel för användning i låg temperatur. Fråga din Graco-distributör efter de maximala temperaturgränserna för din pump. Minska pumphastigheten eller byt till en större pump. Ta bort alla hinder i utloppsledningen. Avgör om de fasta ämnena har satt sig i röret och spola/ta bort efter behov. Fråga din Graco-distributör efter de lämpliga driftsförhållandena för din pump. Kontrollera om slangen är trasig. Byt i så fall ut mot en ny slang och smörjmedel. Ta bort alla hinder i inloppsledningen. Försök placera pumpen så nära vätskekällan som möjligt. Överdimensionera inloppsröret när det är möjligt. Fråga din Graco-distributör efter de lämpliga driftsförhållandena för din pump. 3A232C 7

8 Felsökning PROBLEM Orsak Lösning Lågt flöde. Fel på slang. Kontrollera om slangen är trasig. Byt i så fall ut mot en ny slang och smörjmedel. Dålig livslängd för slangen. Smörjmedel läcker Fel på slangen för att den virats runt rullen. Kemisk inkompatibilitet. Normalt slitage. Fel p.g.a. pulseringar. För högt utloppstryck. Fasta ämnen har fastnat i slangen. Slangsmörjmedel läcker från framkåpan. Slangsmörjmedel läcker från slangklämmorna. Pumpen kördes mot en stängd utloppsventil eller blockerad ledning. Kontakta din Graco-distributör för att se om du har rätt slang för ditt användningsområde. Slangen kan ha blivit trasig p.g.a. normalt slitage. Byt ut vid behov. Om din pump är utrustad med en pulseringsdämpare, justera dess tryck. Om du inte har en dämpare, kontakta din Graco-distributör. Kontrollera artiklarna på listan i Högt utloppstryck. Att köra pumpen mot en stängd ventil kan skada slangen, även om det bara är en kort tid. Spola pumpen och slangen innan pumpen stängs av. Kåpbultarna är för åtspända. Se vridmomentspecifikationer i Installera framkåpan, page 7. Pumphuset överfyllt. Kontrollera slangsmörjmedelnivån och justera efter behov. Byt ut slangen. Kontrollera tryckavlastningssystemet. Kontrollera att kranarna är öppna. Ta bort eventuella hinder. 8 3A232C

9 Reparation Reparation Innan du börjar. Renspola pumpen. 2. Avlasta trycket. 3. Koppla från strömmen till pumpen. 4. Se till att pumpen är elektriskt isolerad. Om pumpen oväntat går igång kan det orsaka allvarlig skada. Ta inte bort fläktskyddet förrän motorn har spärrats av. Demontering Tappa ur oljan. Håll en hink under uttömningspluggen (7) och skruva loss pluggen för att tappa ur smörjoljan. Kassera oljan på korrekt sätt. Var noggrann, då oljan kan vara förorenad av den pumpade vätskan. 2. Ta bort ventilpluggen (5) och skölj pumphuset med ett kompatibelt lösningsmedel. Figure Uttömning och avluftning av pumpen Ta bort framkåpan. Skruva loss insexskruvarna (4) och brickorna (3) som håller fast framkåpan (2), och ta bort den översta skruven och brickan sist. Ta av kåpan från pumpen. Se fig 5, sidan. 2. Ta bort framskyddspackningen (). 3. Inspektera och rengör siktglaset (6) och kåpan (2), lägg dem sedan åt sidan. 3A232C 9

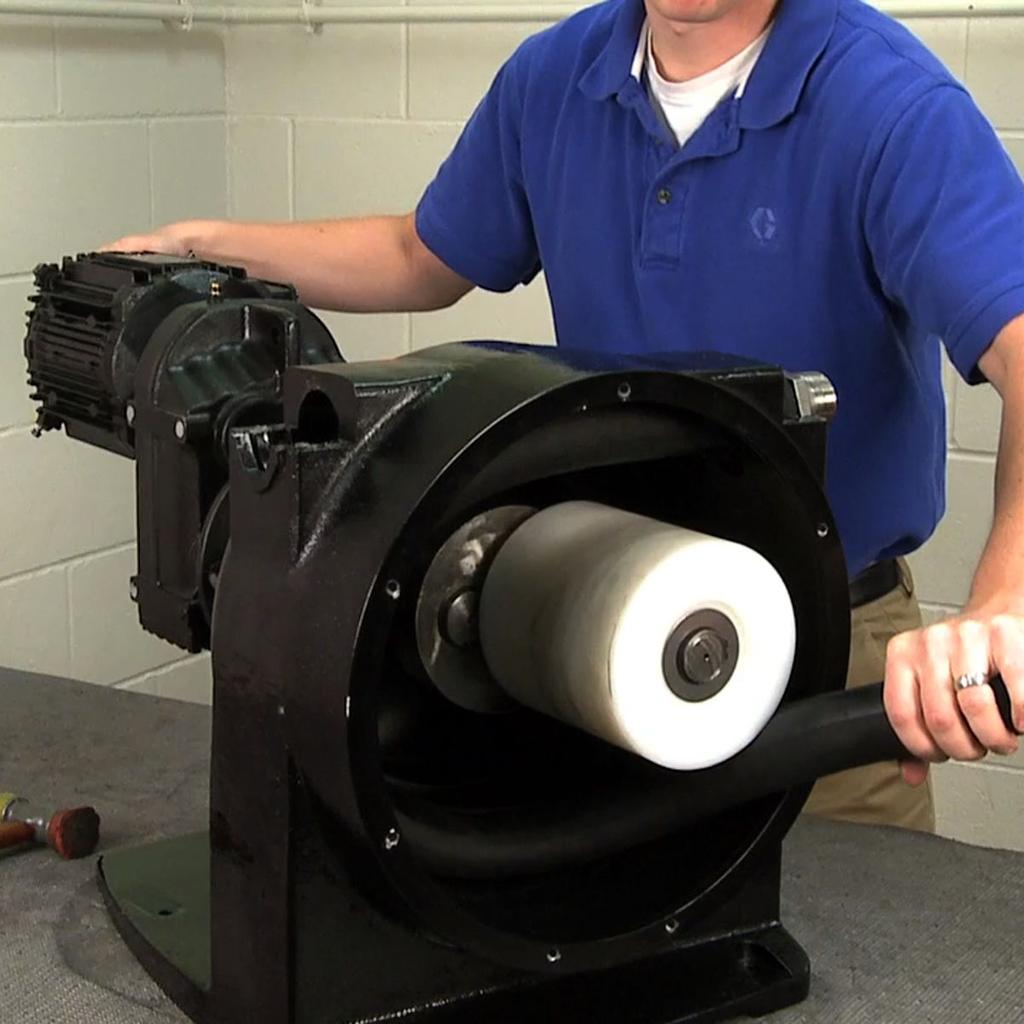

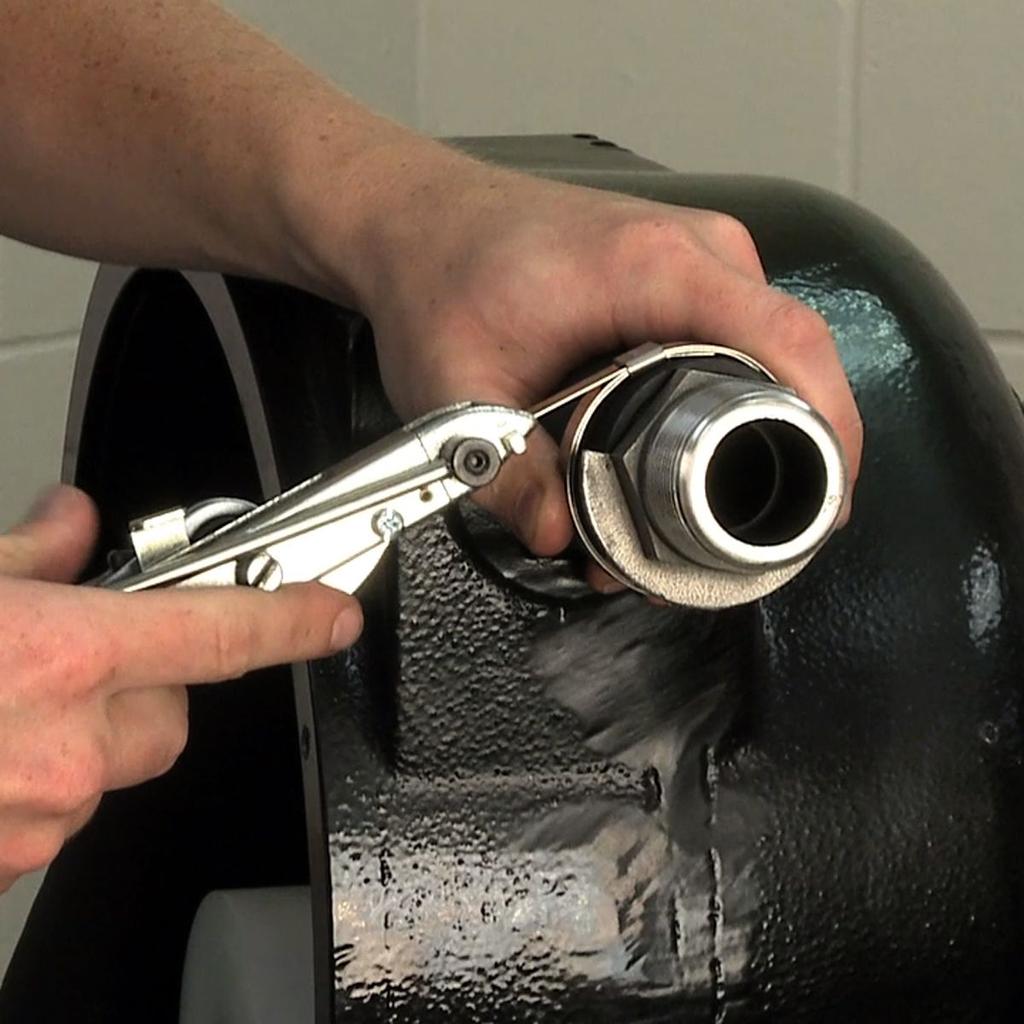

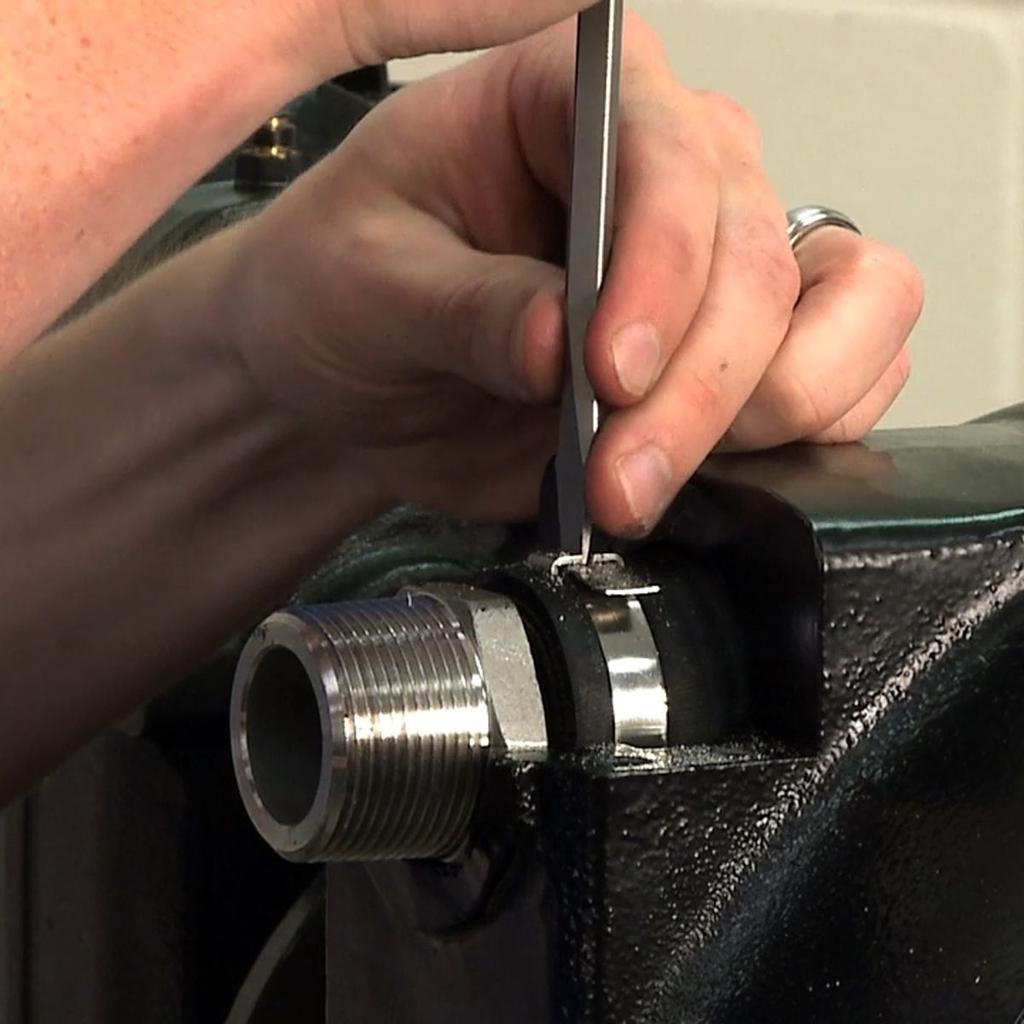

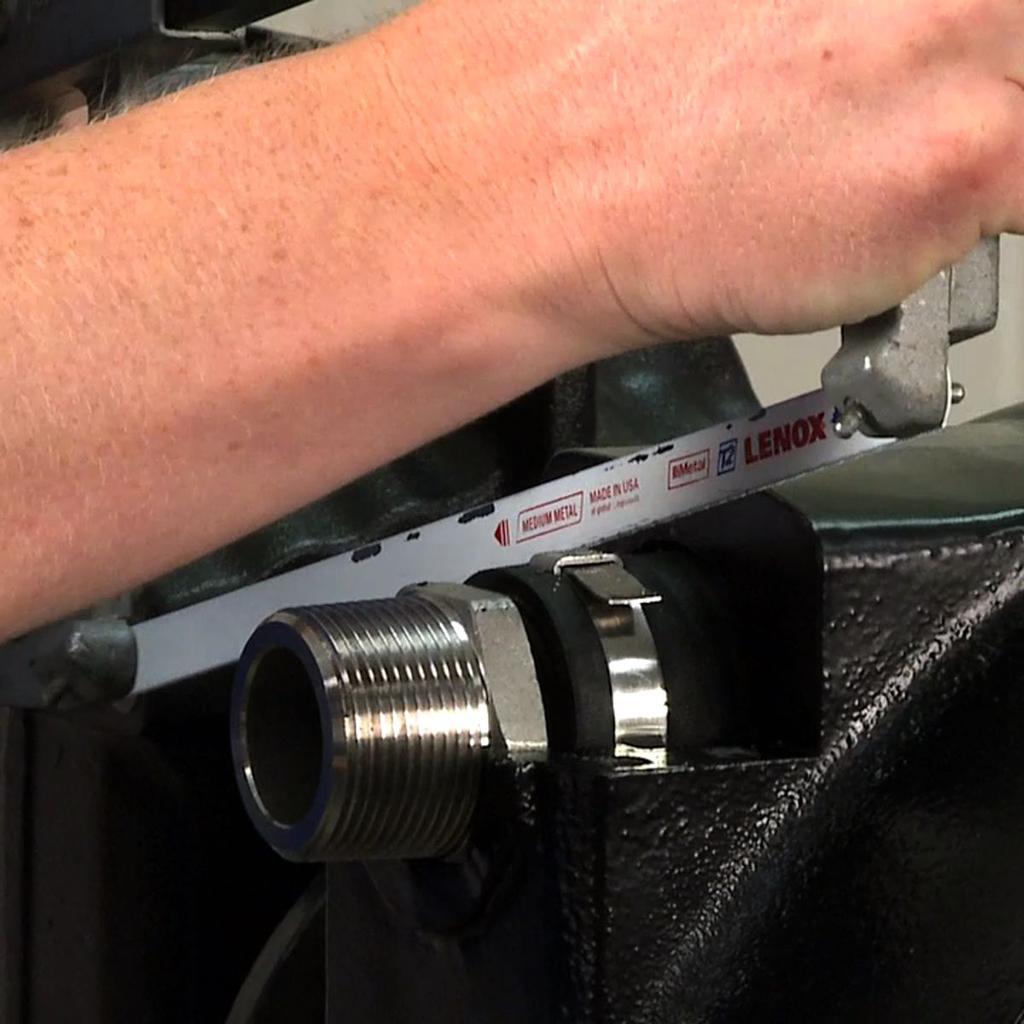

10 Reparation Ta bort slangen. Se Figur 5, sidan. Ta bort skruvarna som håller fast motorns fläktskydd (FC). Vrid fläkten för hand tills rullen (02) stannar vid botten av pumphuset () i klockan 6-position. ANM: Pumpar med lågt varvtal och växellådor med högt växlingsförhållande kan kräva många varv för motorfläkten för att flytta rullen till klockan 6-position. 2. Ta bort de fyra skruvarna (2) från den räfflade kopplingen (20) på pumpens in- och utloppsportar och lyft av klämmorna. 3. Endast på EP4-pumpar: Ta bort den övre halvan av den räfflade kopplingens låsbricka och behåll för senare användning. Den undre halvan av låsbrickan är fastsvetsad och kan inte tas bort. 4. Se om möjligt till att slangklämmorna (04) placeras med klämdelen högst upp. Skär genom klämman med en bågfil eller roterande verktyg. Var noga med att inte skada slangen (03) eller pumphuset (). 6. Slanganordningen sitter stadigt i pumphuset (). Placera en jämn metallsprint med liten diameter i de räfflade kopplingarna (05) och lyft slanganordningen för att frigöra den. Dra slangen så att den går ca 5 76 mm (2 3 tum) utanför pumpen. 7. Ta bort en räfflad koppling (05) från kopplingen (03). 8. Grip slangen (03) från insidan av pumphuset () och dra in den i huset. Mitten av slangen hålls fortfarande i klockan 6-läge av rullen. 9. Ta bort den andra räfflade anordningen enligt beskrivningen ovan. 0. Vrid motorn för hand tills rullen (02) inte trycker ihop slangen (03). Detta blir nära klockan 9- eller 3-positionen. Figure 2 Skär klämman 5. Använd en skruvmejsel för att ta bort klämman och sedan bandet. Figure 4 Rulle i klockan 3-position. Dra den andra änden av slangen in i pumphuset (). 2. Ta bort och kassera den använda slangen på ett säkert sätt, enligt avfallshanteringspolicyn på din anläggning. Figure 3 Ta bort klämman 0 3A232C

11 Reparation Ta bort rullen. Använd extern fjäderringstång och ta bort rullens hållarring (9) från framsidan av den excentriska axeln (7). Skjut av bussningen (0) från axeln. 2. Dra av rullen (02) från axeln. Den bör glida av lätt. 3. Endast på EP3-pumpar: Skjut av den andra bussningen (0) från axeln. Ta bort rullens andra hållarring (9). 4. Inspektera rullens in- och utvändiga diameter (02), och byt ut den om den är sliten eller skadad. Figure 5 Ta bort slangen och rullen 3A232C

12 Reparation Ta bort den excentriska axeln. Använd extern fjäderringstång och ta bort den excentriska axelns hållarring (8) från motorns utgångsaxel (2). Se fig Ta bort den excentriska axeln (7) från motorns utgångsaxel. Se till att hålla kvar den excentriska axelns kil (6). ANM: Du kan behöva använda en avdragare för att få loss den excentriska axeln från motorns utgångsaxel. Ta bort motorns utgångsaxel ANM: Motorns utgångsaxel hålls på plats med en hållarring (3) som sitter bakom den yttre U-skåltätningen (4). Den yttre tätningen måste tas bort innan man tar bort hållarringen. Denna tätning blir förmodligen skadad när den tas bort eftersom den hålls på plats av en tät presspassning.. Använd en platt skruvmejsel och ta bort den yttre U-skåltätningen (4). 2. Använd intern fjäderringstång och ta bort hållarringen (3) från pumphuset (). 3. Ta bort de fyra skruvarna (09) och brickorna (08) och håll växellådan och motoranordningen (07) mot pumphuset (). Ta bort växellådan och motoranordningen för att möjliggöra åtkomst till den inre U-skåltätningen (5). Se till att hålla kvar kilen till motorns utgångsaxel (06). ANM: Kontakta SEW-Eurodrive för information om reparation av motor och växellåda. 4. Ta bort den inre U-skåltätningen (5). Denna tätning blir förmodligen skadad när den tas bort eftersom den hålls på plats av en tät presspassning. 5. Knacka på växellådsänden av axeln (2) med en gummiklubba för att driva ut axeln genom pumphusets framsida (). Figure 6 Ta bort den excentriska axeln och motorns utgångsaxel 2 3A232C

13 Reparation Hopmontering Rengör och inspektera alla delar OBSERVERA Använd endast Graco originalreservdelar. Delar som inte är standard gör din garanti ogiltig och kan skada din utrustning. Kassera alla använda tätningar, packningar och slitna delar. Se till att alla nya och befintliga delar är rena och oskadade. Rengör noga alla delar med ett kompatibelt lösningsmedel och inspektera efter skada eller slitage. Byt ut alla packningar, låsbrickor, slitna delar och maskinvara efter behov. Inspektera pumprullens inre diameter. Om ytan har blivit sliten, byt ut rullen. Inspektera lagren på motorns utgångsaxel (2). Om lagren är slitna, byt ut axeln. Inspektera axeln och lagerbanan i pumphuset (). Se till att det är runt, utan fåror eller andra tecken på slitage, och fritt från smuts, flagor eller annat skräp. En smutsig eller skadad lagerbana minskar lagrens livslängd avsevärt. Inspektera alla metalldelar efter tecken på slitage eller sprickor. Byt ut alla slitna delar. OBSERVERA Pumphuset är av aluminium. För att förebygga avskrapning kan gängorna blåsas med tryckluft innan några kopplingar eller fästen installeras. 2. Belägg axeltätningarnas yttre fåror och den inre diametern på lagerbanan med lätt smörjolja. Se till att det inte finns någon smuts eller skräp vare sig på lagren eller lagerbanan. 3. Sätt in axeln (2) i pumphuset () från framsidan, och se till att lagren kopplas in jämnt och rakt i lagerbanan. Knacka på axelns rullände med en gummihammare tills axeln sitter stadigt i pumphuset. OBSERVERA Tvinga inte in axeln och lagren i pumphuset. Detta kan orsaka skada på lagren eller huset. 4. Installera lagerhållarringen (3) framför det yttre lagret. Installera tätningarna. Tryck en ny inre U-skåltätning (5) på växellådsänden av axeln (2) och in i banan på baksidan av pumphuset (). U-skålens läppar måste vara riktade in i pumphuset. Se fig Smörj pumpen med fett av typ NLGI nr 2. Ta bort pluggen (8) från pumphuset och byt ut den mot en zerkkoppling. Tillsätt fett tills det går genom axelns yttre lager. Det är ett synligt tecken på att man har rätt mängd fett. Fetta inte för mycket. Ta bort zerkkopplingen och sätt tillbaka pluggen (8). 3. Tryck en ny yttre U-skåltätning (4) på växellådsänden av axeln (2) och in i banan på baksidan av pumphuset (). U-skålens läppar måste vara riktade mot axellagren. 4. Se till att axeln roterar jämnt. Installera motorns utgångsaxel. Inspektera lagren och se till att de alla roterar fritt och sitter mot axelns ansats (2). Se fig. 7 3A232C 3

14 Reparation Figure 7 Installera motorns utgångsaxel och den excentriska axeln Kod till figur 7 Observera 2 3 Beskrivning U-skålens läppar (4) måste vara riktade mot axellagren. U-skålens läppar (5) måste vara riktade in i pumphuset. Smörj med slangsmörjmedel. Installera motorn och växellådan. Smörj motorns utgångsaxel (2) och kilspåret med ett gängtätningsmedel. 2. Växellådan är tillverkad med en ihålig bana. Ta bort plastlocket på baksidan av växellådan så att axeln passas in. 3. Skjut på motorn och växellådsanordningen (07) på axeln (2). Installera kilen (06). Fäst vid pumphuset () med de fyra skruvarna (09) och låsbrickorna (08). Installera den excentriska axeln. Se till att kilspåret på motorns utgångsaxel (2) är riktat uppåt. Det kan vara nödvändigt att vrida motorfläkten för hand för att placera axeln. 2. Skjut den excentriska axeln (7) över änden på motorns utgångsaxel (2). Installera kilen (6). Den excentriska axeln och kilen bör glida ihop lätt. 3. Fäst den excentriska axeln (7) med axelns hållarring (8). 4 3A232C

15 Reparation Installera rullen ANM: Rullens storlek är normalt markerad på rullen. Kontrollera att du har en rulle i rätt storlek.. Endast på EP3-pumpar: Installera en hållarring för rullen (9) med hjälp av en fjäderringstång. Se till att ringen sitter helt i fåran på den excentriska axeln (7). Installera en bussning (0). Se fig Smörj den excentriska axeln (7) med slangsmörjmedel. Skjut på rullen (02) på axeln. Rullen ska passa på axeln tätt med minimal radiell rörelse. 3. Installera en bussning (0) och en hållarring för rullen (9). Kontrollera att rullen (02) vrider sig fritt på axeln (7). Figure 8 Installera rullen, slangen och framkåpan Kod till figur 8 Observera 4 5 Beskrivning EP306 och EP309: Dra åt till vridmoment 3,0 N m (5 in-lb). EP4025 och EP4029: Dra åt till vridmoment 6,0 N m (40 in-lb). EP306 och EP309: Dra åt till vridmoment 2,8 N m (25 in-lb). EP4025 och EP4029: Dra åt till vridmoment 4,0 N m (35 in-lb). 3A232C 5

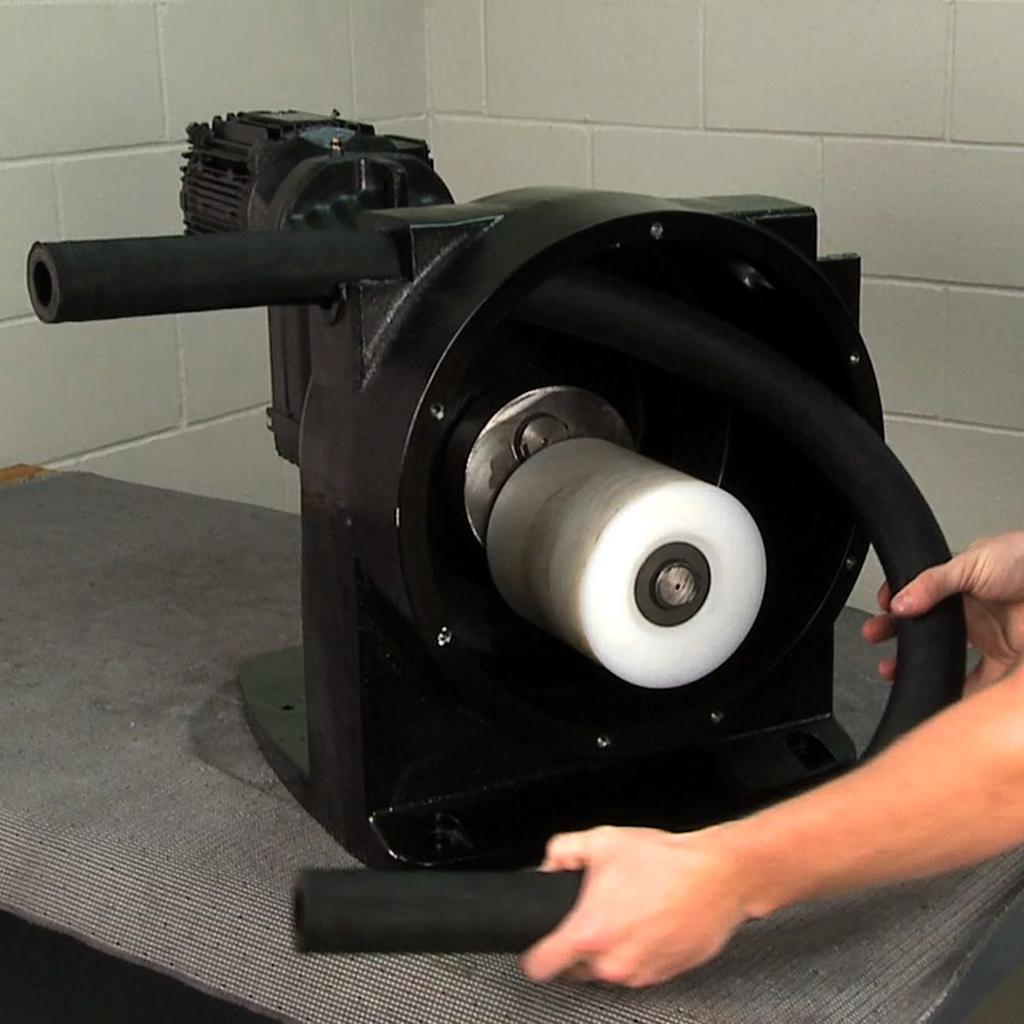

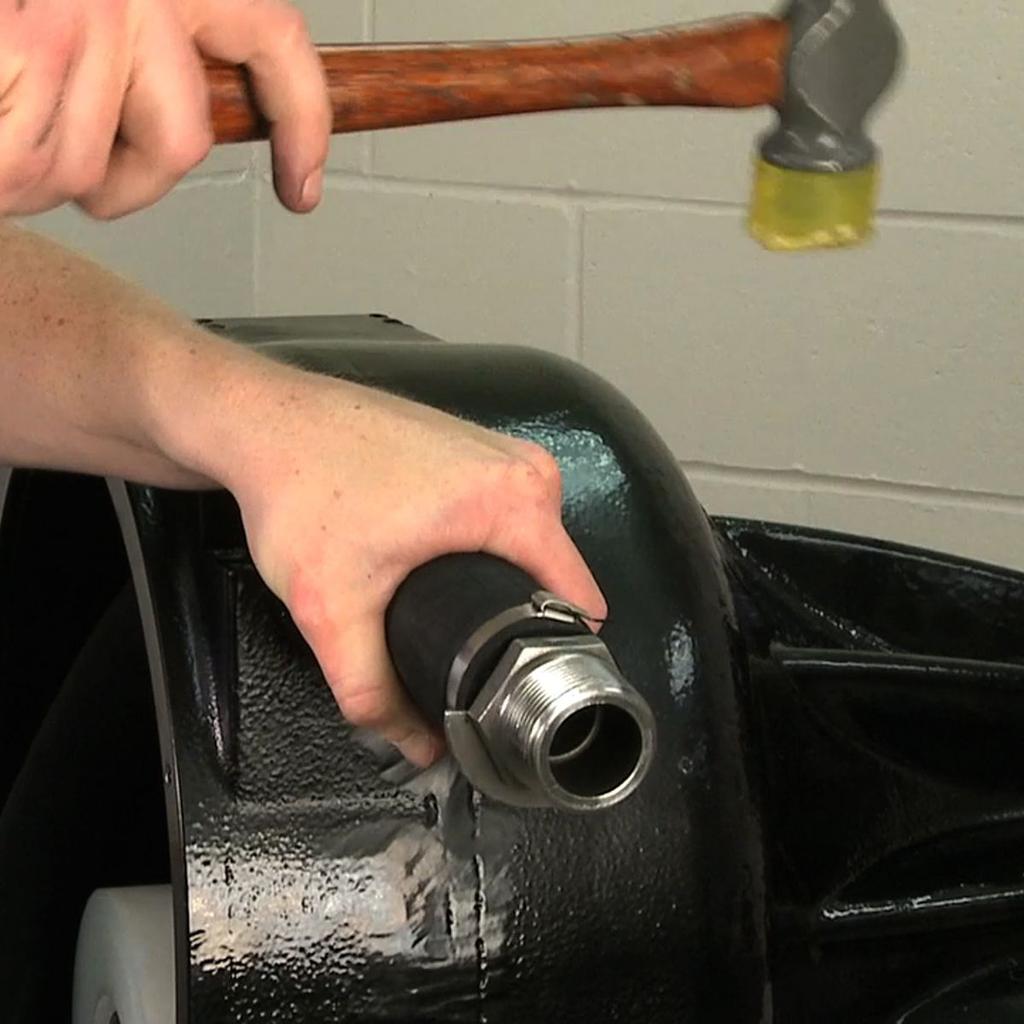

16 Reparation Installera slangen. Flytta rullen (02) genom att vrida motorfläkten tills rullen når klockan 6-läget. Figure 9 Rulle i klockan 6-position 2. Installera ena änden av slangen (03) genom bakporten på pumphuset, till vänster sett framifrån. Förläng slangen 5 76 mm (2 3 tum) förbi pumphuset (). 3. Skjut slangklämman (04) över slangen och installera den räfflade kopplingen (05). 4. Placera slangklämman ca 6 mm (/4 tum) från änden av slangen. Se till att bandet passar i försänkningarna till den räfflade klämman (20) och pumphuset (). Använd klämverktyget 24L497 och spänn åt klämman för att sätta fast slangen på den räfflade kopplingen. Figure 0 Spänn åt klämman 5. Klipp av överflödigt band och platta sedan till änden med en gummihammare. Figure Sätt fast den räfflade kopplingen 6. Skjut in den monterade slangänden i den räfflade klämmans försänkning, med en jämn metallsprint som håller klämman på plats. Monteringen måste vara tät; använd en gummihammare för att sätta den räfflade kopplingsanordningen på plats. ANM: Kontrollera att den räfflade kopplingen (05) sitter rätt. Sexkanten på den räfflade kopplingen (05) måste vara inpassad med motsvarande sexkant på pumphuset. Detta håller den räfflade kopplingen stadigt på plats. 7. Endast på EP4-pumpar: Installera den övre halvan av den räfflade kopplingens låsbricka. Den undre halvan av låsbrickan svetsas på plats. 8. Installera klämman (20) och skruvarna (2). Dra åt skruvarna till vridmoment 3 N m (5 in-lb) för EP3-pumparna och 6,0 N m (40 in-lb) för EP4-pumparna. 9. Snurra slangen (03) 360 grader och sätt in den andra änden genom framporten till höger om pumphuset (). Montera den räfflade kopplingen (05) och klämman (04) enligt förklaringen i steg Vrid rullen (02) till klockan 2-positionen och tryck ihop slangen, skjut sedan in slangen i pumphuset. Använd en gummihammare om slangen är svår att få på plats.. Återställ rullen (02) till klockan 6-positionen. Det är mycket viktigt att rullen är längst ner på pumpen så att slangsmörjmedlet får korrekt verkan. Sätt tillbaka motorfläktskyddet. OBSERVERA Rullen måste återställas till klockan 6-position innan framkåpan installeras. Att inte göra det leder till att pumpen blir överfylld med slangsmörjmedel. 6 3A232C

17 Reparation Installera framkåpan. Skrapa bort allt skräp från tätytorna på framkåpan (2) och pumphuset (), rengör sedan med aceton eller bromsrengörare för att ta bort eventuella rester. Detta är mycket viktigt för att garantera en läckfri montering. ANM: Pumphuset och framkåpan måste vara fria från smuts, skräp och rester för en garanterat läckfri tätning. ANM: Hålmönstret för framkåpan (2), packningen () och huset är asymmetriskt. Detta säkerställer att packningen och kåpan sätts på i bara en riktning. 2. Passa in hålen i packningen () med hålen i kåpan (2). Placera packningen på kåpan. 3. Passa in framkåpan (2) och packningen () med pumphuset () genom att placera en insexskruv (4) och låsbricka (3) i det översta hålet och skruva in i pumphuset. 4. Installera de återstående skruvarna (4) och brickorna (3) till framkåpan. Dra åt skruvarna till vridmoment 2,8 N m (25 in-lb) för EP3-pumparna och 4,0 N m (35 in-lb) för EP4-pumparna. ANM: Dra inte åt framkåpans skruvar för mycket. Det gör att packningen deformeras och pumpen läcker. Smörja pumpen OBSERVERA Pumphuset är av aluminium. För att förebygga avskrapning kan gängorna blåsas med tryckluft innan några kopplingar eller fästen installeras.. Vira in uttömningspluggens (7) gängor med PTFE-tejp och installera pluggen. 2. Vira in siktglasets (6) gängor med PTFE-tejp och installera. 3. Använd en tratt och tillsätt slangsmörjmedel genom ventilporten tills oljan blir synlig genom siktglaset. Oljenivån får inte stiga över halvvägspunkten på rullen. ANM: Fyll inte för mycket. Att överfylla pumphuset med slangsmörjmedel ökar trycket i pumphuset, så att slangsmörjmedel läcker från kåpan eller klämområdet. Se tabellen nedan för rätt mängd slangsmörjmedel till din pump. Att mäta upp korrekt mängd i förväg hjälper till att förebygga överfyllning. Pumpmodell EP306, EP309 EP4025, EP4029 Mängd slangsmörjmedel (ca) liter (0,25 gal.) 2 liter (0,5 gal.) Figure 2 Slangsmörjmedelnivå i siktglas ANM: Högre drifthastigheter ger kraftigare smörjning, som kan orsaka oljestänk. Vid drift i en hastighet av 85 RPM eller större, minskar du mängden slangsmörjmedel enligt tabellen nedan. Drifthas tighet (rpm) Mängd slangsmörjmedel 0 84 Enligt rekommendationen i tabellen ovan % av rekommenderad mängd % av rekommenderad mängd 5 och uppåt 50 % av rekommenderad mängd 4. Vira in ventilpluggens (5) gängor med PTFE-tejp och skruva in den noga i ventilporten. 3A232C 7

18 Delar Delar EP3- och EP4-slangpumpanordning Pumparna EP306, EP309, EP4025 och EP4029, serie A Innehåller del A232C

19 Delar Ref.nr Artikelnr Beskrivning 0 24L888 MONTERING, pump; EP306 och EP309; se Själva pumpanordningen, page 20 24L889 MONTERING, pump; EP4025 och EP4029; se Själva pumpanordningen, page K588 RULLSATS; för EP306; innehåller del 9 och 0 (sidan 20) 24K589 RULLSATS; för EP309; innehåller del 9 och 0 (sidan 20) 24K63 RULLSATS; för EP4025; innehåller del 9 och 0 (sidan 20) 24K64 RULLSATS; för EP4029; innehåller del 9 och 0 (sidan 20) 03 SLANGSATS; innehåller två slangklämmor (04) Se Pumpguide, page M7 SATS, slangklämma; paket på RÄFFLAD KOPPLINGSSATS; för EP306 och EP309; satsen innehåller en räfflad koppling och en klämma (04) Se Pumpguide, page 30 RÄFFLAD KOPPLINGSSATS; för EP4025 och EP4029; satsen innehåller en räfflad koppling, en klämma (04) och en halv bricka --- KIL, motoraxel; EP306 och EP KIL, motoraxel; EP4025 och EP4029 Ant. 2 2 Ref.nr Artikelnr Beskrivning 07 MOTOR och VÄXELLÅDA (se Pumpguide, page 30 för den motor och växellåda som används på din pump) 24L986,5 HK; utväxlingsförhållande 20.57; EP306 och EP309 24L987,5 HK; utväxlingsförhållande 35,9; EP306 och EP309 24L988,0 HK; utväxlingsförhållande 00,36; EP306 och EP309 24L989 2,0 HK; utväxlingsförhållande 9.70; EP4025 och EP L990 2,0 HK; utväxlingsförhållande 34,29; EP4025 och EP L99 2,0 HK; utväxlingsförhållande 79,72; EP4025 och EP LÅSBRICKA, delad; M8; EP306 och EP LÅSBRICKA, delad; M0; EP4025 och EP SKRUV, huvud, sexkant; M8 x 25 mm; EP306 och EP SKRUV, huvud, sexkant; M0 x 30 mm; EP4025 och EP K694 SLANGSMÖRJMEDEL; glycerin; gallon (3,8 liter); ej i bild Ant Slangsmörjmedel finns också i en flaska på 0,95 liter ( quart). Artikelnr 24K692. Delar märkta med --- finns inte tillgängliga separat. 3A232C 9

20 Delar Själva pumpanordningen Pumpanordning modell 24L888, serie A, för pumparna EP306 och EP309 Innehåller del 23 Pumpanordning modell 24L889, serie A, för pumparna EP4025 och EP4029 Innehåller del 23 Ref.nr Artikelnr Beskrivning Ant. Ref.nr Artikelnr Beskrivning Ant. --- HUS, pump; för pump 24L HUS, pump; för pump 24L K597 24K94 AXELSATS, utgång, motor; för pump 24L888; innehåller del 3, 4, 5, 6, 8, 8 och fettning av zerkkoppling AXELSATS, utgång, motor; för pump 24L889; innehåller del 3, 4, 5, 6, 8, 8 och fettning av zerkkoppling 20 3A232C

21 Delar Ref.nr Artikelnr Beskrivning RING, hållarring, lager; för pump 24L RING, hållarring, lager; för pump 24L TÄTNING, U-skål, yttre; för pump 24L TÄTNING, U-skål, yttre; för pump 24L TÄTNING, U-skål, inre; för pump 24L TÄTNING, U-skål, inre; för pump 24L KIL, excentrisk axel; för pump 24L KIL, excentrisk axel; för pump 24L889 24K596 24K93 EXCENTRISK AXELSATS; för pump 24L888; innehåller del 6 och 8 EXCENTRISK AXELSATS; för pump 24L889; innehåller del 6 och RING, hållarring, excentrisk axel; för pump 24L RING, hållarring, excentrisk axel; för pump 24L RING, hållarring, rulle; för pump 24L RING, hållarring, rulle; för pump 24L BUSSNING; för pump 24L BUSSNING; för pump 24L889 24K595 24K92 PACKNINGSSATS; för pump 24L888 PACKNINGSSATS; för pump 24L889 Ant. Delar märkta med --- finns inte tillgängliga separat. 2 2 Ref.nr Artikelnr Beskrivning K594 24K9 KÅPSATS; för pump 24L888; innehåller artikel, 3, 4, 5, 6 och 7 KÅPSATS; för pump 24L889; innehåller artikel, 3, 4, 5, 6 och LÅSBRICKA, platt; M8; för pump 24L LÅSBRICKA, platt; M8; för pump 24L SKRUV, huvud, insex; M8 x 25 mm; för pump 24L SKRUV, huvud, insex; M8 x 25 mm; för pump 24L VENTIL, avluftningsplugg; alla pumpar SIKTGLAS; för pump 24L SIKTGLAS; för pump 24L PLUGG, uttömning; 3/4 npt; alla modeller PLUGG, rör, huvudlös; /8 npt; alla modeller PLUGG, rör, huvudlös; /2 npt; alla modeller K598 24K95 KLÄMSATS; räfflad; för pump 24L888; innehåller del 2 (4) KLÄMSATS; räfflad; för pump 24L889; innehåller del 2 (4) --- SKRUV, huvud, insex; M6 x 35 mm; för pump 24L SKRUV, huvud, insex; M8 x 50 mm; för pump 24L K630 ETIKETT, varning; alla modeller Ant A232C 2

22 Delar Pumpguide Pumpar modell EP306 Slang med 6 mm inre diameter installerad Artikelnr. pump Pump serie Slangsats (ref. 03) Inre Färg på slangmaterial slangremsa Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 24L500 A 24K523 EPDM Blå 24K590 SST 24L988 24L50 A 24K523 EPDM Blå 24K59 Hastelloy 24L988 24L502 A 24K525 Livsmed 24L503 A 24K525 Livsmed Blå 24K590 SST 24L988 Blå 24K59 Hastelloy 24L988 24L504 A 24K522 Naturgummi Inga 24K590 SST 24L988 24L505 A 24K527 CSM Orange 24K590 SST 24L988 24L506 A 24K527 CSM Orange 24K59 Hastelloy 24L988 24L507 A 24K524 Nitril Gul 24K590 SST 24L988 24L508 A 24K524 Nitril Gul 24K59 Hastelloy 24L988 24L509 A 24K526 Livsmed 24L50 A 24K526 Livsmed Gul 24K590 SST 24L988 Gul 24K59 Hastelloy 24L988 24L5 A 24K529 Neopren GRÖN 24K590 SST 24L988 24L52 A 24K528 UHMWPE Vit 24K590 SST 24L988 24L53 A 24K528 UHMWPE Vit 24K59 Hastelloy 24L988 24L54 A 24K523 EPDM Blå 24K590 SST 24L987 24L55 A 24K523 EPDM Blå 24K59 Hastelloy 24L987 24L56 A 24K525 Livsmed 24L57 A 24K525 Livsmed Blå 24K590 SST 24L987 Blå 24K59 Hastelloy 24L987 24L58 A 24K522 Naturgummi Inga 24K590 SST 24L987 24L59 A 24K527 CSM Orange 24K590 SST 24L987 24L520 A 24K527 CSM Orange 24K59 Hastelloy 24L987 24L52 A 24K524 Nitril Gul 24K590 SST 24L987 24L522 A 24K524 Nitril Gul 24K59 Hastelloy 24L A232C

23 Delar Artikelnr. pump Pump serie Slangsats (ref. 03) 24L523 A 24K526 Livsmed 24L524 A 24K526 Livsmed Inre Färg på slangmaterial slangremsa Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) Gul 24K590 SST 24L987 Gul 24K59 Hastelloy 24L987 24L525 A 24K529 Neopren GRÖN 24K590 SST 24L987 24L526 A 24K528 UHMWPE Vit 24K590 SST 24L987 24L527 A 24K528 UHMWPE Vit 24K59 Hastelloy 24L987 24L528 A 24K523 EPDM Blå 24K590 SST 24L986 24L529 A 24K523 EPDM Blå 24K59 Hastelloy 24L986 24L530 A 24K525 Livsmed 24L53 A 24K525 Livsmed Blå 24K590 SST 24L986 Blå 24K59 Hastelloy 24L986 24L532 A 24K522 Naturgummi Inga 24K590 SST 24L986 24L533 A 24K527 CSM Orange 24K590 SST 24L986 24L534 A 24K527 CSM Orange 24K59 Hastelloy 24L986 24L535 A 24K524 Nitril Gul 24K590 SST 24L986 24L536 A 24K524 Nitril Gul 24K59 Hastelloy 24L986 24L537 A 24K526 Livsmed 24L538 A 24K526 Livsmed Gul 24K590 SST 24L986 Gul 24K59 Hastelloy 24L986 24L539 A 24K529 Neopren GRÖN 24K590 SST 24L986 24L540 A 24K528 UHMWPE Vit 24K590 SST 24L986 24L54 A 24K528 UHMWPE Vit 24K59 Hastelloy 24L986 * Innermaterial till slang av livsmed är vitt till färgen. 3A232C 23

24 Delar Pumpar modell EP309 Slang med 9 mm inre diameter installerad Artikelnr. pump Pump serie Slangsats (ref. 03) Inre Färg på slangmaterial slangremsa Räfflad Material kopplingssats till räfflad (ref. 05) koppling Motor och växellåda (ref. 07) 24L542 A 24K533 EPDM Blå 24K592 SST 24L988 24L543 A 24K533 EPDM Blå 24K593 Hastelloy 24L988 24L544 A 24K535 Livsmed 24L545 A 24K535 Livsmed Blå 24K592 SST 24L988 Blå 24K593 Hastelloy 24L988 24L546 A 24K532 Naturgummi Inga 24K592 SST 24L988 24L547 A 24K537 CSM Orange 24K592 SST 24L988 24L548 A 24K537 CSM Orange 24K593 Hastelloy 24L988 24L549 A 24K534 Nitril Gul 24K592 SST 24L988 24L550 A 24K534 Nitril Gul 24K593 Hastelloy 24L988 24L55 A 24K536 Livsmed 24L552 A 24K536 Livsmed Gul 24K592 SST 24L988 Gul 24K593 Hastelloy 24L988 24L553 A 24K539 Neopren GRÖN 24K592 SST 24L988 24L554 A 24K538 UHMWPE Vit 24K592 SST 24L988 24L555 A 24K538 UHMWPE Vit 24K593 Hastelloy 24L988 24L556 A 24K533 EPDM Blå 24K592 SST 24L987 24L557 A 24K533 EPDM Blå 24K593 Hastelloy 24L987 24L558 A 24K535 Livsmed 24L559 A 24K535 Livsmed Blå 24K592 SST 24L987 Blå 24K593 Hastelloy 24L987 24L560 A 24K532 Naturgummi Inga 24K592 SST 24L987 24L56 A 24K537 CSM Orange 24K592 SST 24L987 24L562 A 24K537 CSM Orange 24K593 Hastelloy 24L987 24L563 A 24K534 Nitril Gul 24K592 SST 24L987 24L564 A 24K534 Nitril Gul 24K593 Hastelloy 24L A232C

25 Delar Artikelnr. pump Pump serie Slangsats (ref. 03) 24L565 A 24K536 Livsmed 24L566 A 24K536 Livsmed Inre Färg på slangmaterial slangremsa Räfflad Material kopplingssats till räfflad (ref. 05) koppling Motor och växellåda (ref. 07) Gul 24K592 SST 24L987 Gul 24K593 Hastelloy 24L987 24L567 A 24K539 Neopren GRÖN 24K592 SST 24L987 24L568 A 24K538 UHMWPE Vit 24K592 SST 24L987 24L569 A 24K538 UHMWPE Vit 24K593 Hastelloy 24L987 24L570 A 24K533 EPDM Blå 24K592 SST 24L986 24L57 A 24K533 EPDM Blå 24K593 Hastelloy 24L986 24L572 A 24K535 Livsmed 24L573 A 24K535 Livsmed Blå 24K592 SST 24L986 Blå 24K593 Hastelloy 24L986 24L574 A 24K532 Naturgummi Inga 24K592 SST 24L986 24L575 A 24K537 CSM Orange 24K592 SST 24L986 24L576 A 24K537 CSM Orange 24K593 Hastelloy 24L986 24L577 A 24K534 Nitril Gul 24K592 SST 24L986 24L578 A 24K534 Nitril Gul 24K593 Hastelloy 24L986 24L579 A 24K536 Livsmed 24L580 A 24K536 Livsmed Gul 24K592 SST 24L986 Gul 24K593 Hastelloy 24L986 24L58 A 24K539 Neopren GRÖN 24K592 SST 24L986 24L582 A 24K538 UHMWPE Vit 24K592 SST 24L986 24L583 A 24K538 UHMWPE Vit 24K593 Hastelloy 24L986 * Innermaterial till slang av livsmed är vitt till färgen. 3A232C 25

26 Delar Pumpar modell EP4025 Slang med 25 mm inre diameter installerad Artikelnr. pump Pump serie Slangsats (ref. 03) Inre Färg på slangmaterial slangremsa Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 25L000 A 24K543 EPDM Blå 24K65 SST 24L99 25L00 A 24K545 Livsmed Blå 24K65 SST 24L99 25L002 A 24K542 Naturgummi Inga 24K65 SST 24L99 25L003 A 24K547 CSM Orange 24K65 SST 24L99 25L004 A 24K544 Nitril Gul 24K65 SST 24L99 25L005 A 24K546 Livsmed Gul 24K65 SST 24L99 25L006 A 24K549 Neopren GRÖN 24K65 SST 24L99 25L007 A 24K548 UHMWPE Vit 24K65 SST 24L99 25L008 A 24K543 EPDM Blå 24K65 SST 24L990 25L009 A 24K545 Livsmed Blå 24K65 SST 24L990 25L00 A 24K542 Naturgummi Inga 24K65 SST 24L990 25L0 A 24K547 CSM Orange 24K65 SST 24L990 25L02 A 24K544 Nitril Gul 24K65 SST 24L990 25L03 A 24K546 Livsmed Gul 24K65 SST 24L990 25L04 A 24K549 Neopren GRÖN 24K65 SST 24L990 25L05 A 24K548 UHMWPE Vit 24K65 SST 24L A232C

27 Delar Artikelnr. pump Pump serie Slangsats (ref. 03) Inre Färg på slangmaterial slangremsa Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 25L06 A 24K543 EPDM Blå 24K65 SST 24L989 25L07 A 24K545 Livsmed Blå 24K65 SST 24L989 25L08 A 24K542 Naturgummi Inga 24K65 SST 24L989 25L09 A 24K547 CSM Orange 24K65 SST 24L989 25L020 A 24K544 Nitril Gul 24K65 SST 24L989 25L02 A 24K546 Livsmed Gul 24K65 SST 24L989 25L022 A 24K549 Neopren GRÖN 24K65 SST 24L989 25L023 A 24K548 UHMWPE Vit 24K65 SST 24L989 * Innermaterial till slang av livsmed är vitt till färgen. 3A232C 27

28 Delar Pumpar modell EP4029 Slang med 29 mm inre diameter installerad Artikelnr. pump Pump serie Slangsats (ref. 03) Inre Färg på slangmaterial slangremsa Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 25L024 A 24K553 EPDM Blå 24K67 SST 24L99 25L025 A 24K553 EPDM Blå 24K90 Hastelloy 24L99 25L026 A 24K555 Livsmed 25L027 A 24K555 Livsmed Blå 24K67 SST 24L99 Blå 24K90 Hastelloy 24L99 25L028 A 24K552 Naturgummi Inga 24K67 SST 24L99 25L029 A 24K557 CSM Orange 24K67 SST 24L99 25L030 A 24K557 CSM Orange 24K90 Hastelloy 24L99 25L03 A 24K554 Nitril Gul 24K67 SST 24L99 25L032 A 24K554 Nitril Gul 24K90 Hastelloy 24L99 25L033 A 24K556 Livsmed 25L034 A 24K556 Livsmed Gul 24K67 SST 24L99 Gul 24K90 Hastelloy 24L99 25L035 A 24K559 Neopren GRÖN 24K67 SST 24L99 25L036 A 24K558 UHMWPE Vit 24K67 SST 24L99 25L037 A 24K558 UHMWPE Vit 24K90 Hastelloy 24L99 25L038 A 24K553 EPDM Blå 24K67 SST 24L990 25L039 A 24K553 EPDM Blå 24K90 Hastelloy 24L990 25L040 A 24K555 Livsmed 25L04 A 24K555 Livsmed Blå 24K67 SST 24L990 Blå 24K90 Hastelloy 24L990 25L042 A 24K552 Naturgummi Inga 24K67 SST 24L990 25L043 A 24K557 CSM Orange 24K67 SST 24L990 25L044 A 24K557 CSM Orange 24K90 Hastelloy 24L990 25L045 A 24K554 Nitril Gul 24K67 SST 24L990 25L046 A 24K554 Nitril Gul 24K90 Hastelloy 24L A232C

29 Delar Artikelnr. pump Pump serie Slangsats (ref. 03) 25L047 A 24K556 Livsmed 25L048 A 24K556 Livsmed Inre Färg på slangmaterial slangremsa Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) Gul 24K67 SST 24L990 Gul 24K90 Hastelloy 24L990 25L049 A 24K559 Neopren GRÖN 24K67 SST 24L990 25L050 A 24K558 UHMWPE Vit 24K67 SST 24L990 25L05 A 24K558 UHMWPE Vit 24K90 Hastelloy 24L990 25L052 A 24K553 EPDM Blå 24K67 SST 24L989 25L053 A 24K553 EPDM Blå 24K90 Hastelloy 24L989 25L054 A 24K555 Livsmed 25L055 A 24K555 Livsmed Blå 24K67 SST 24L989 Blå 24K90 Hastelloy 24L989 25L056 A 24K552 Naturgummi Inga 24K67 SST 24L989 25L057 A 24K557 CSM Orange 24K67 SST 24L989 25L058 A 24K557 CSM Orange 24K90 Hastelloy 24L989 25L059 A 24K554 Nitril Gul 24K67 SST 24L989 25L060 A 24K554 Nitril Gul 24K90 Hastelloy 24L989 25L06 A 24K556 Livsmed 25L062 A 24K556 Livsmed Gul 24K67 SST 24L989 Gul 24K90 Hastelloy 24L989 25L063 A 24K559 Neopren GRÖN 24K67 SST 24L989 25L064 A 24K558 UHMWPE Vit 24K67 SST 24L989 25L065 A 24K558 UHMWPE Vit 24K90 Hastelloy 24L989 * Innermaterial till slang av livsmed är vitt till färgen. 3A232C 29

30 Delar Pumpsatsguide Pumpsatser modell EP306 Med slang på 6 mm inre diameter (ej installerad) Artikelnr. pumpsats Rullsats (ref. 02) Slangsats (ref. 03) Inre Färg på slangmaterial slangremsa Räfflad Material kopplingssats till räfflad (ref. 05) koppling Motor och växellåda (ref. 07) 24L584 24K588 24K523 EPDM Blå 24K590 SST 24L988 24L585 24K588 24K523 EPDM Blå 24K59 Hastelloy 24L988 24L586 24K588 24K525 Livsmed 24L587 24K588 24K525 Livsmed Blå 24K590 SST 24L988 Blå 24K59 Hastelloy 24L988 24L588 24K588 24K522 Naturgummi Inga 24K590 SST 24L988 24L589 24K588 24K527 CSM Orange 24K590 SST 24L988 24L590 24K588 24K527 CSM Orange 24K59 Hastelloy 24L988 24L59 24K588 24K524 Nitril Gul 24K590 SST 24L988 24L592 24K588 24K524 Nitril Gul 24K59 Hastelloy 24L988 24L593 24K588 24K526 Livsmed 24L594 24K588 24K526 Livsmed Gul 24K590 SST 24L988 Gul 24K59 Hastelloy 24L988 24L595 24K588 24K529 Neopren GRÖN 24K590 SST 24L988 24L596 24K588 24K528 UHMWPE Vit 24K590 SST 24L988 24L597 24K588 24K528 UHMWPE Vit 24K59 Hastelloy 24L988 24L598 24K588 24K523 EPDM Blå 24K590 SST 24L987 24L599 24K588 24K523 EPDM Blå 24K59 Hastelloy 24L987 24L600 24K588 24K525 Livsmed 24L60 24K588 24K525 Livsmed Blå 24K590 SST 24L987 Blå 24K59 Hastelloy 24L987 24L602 24K588 24K522 Naturgummi Inga 24K590 SST 24L987 24L603 24K588 24K527 CSM Orange 24K590 SST 24L987 24L604 24K588 24K527 CSM Orange 24K59 Hastelloy 24L987 24L605 24K588 24K524 Nitril Gul 24K590 SST 24L987 24L606 24K588 24K524 Nitril Gul 24K59 Hastelloy 24L A232C

31 Delar Artikelnr. pumpsats Rullsats (ref. 02) Slangsats (ref. 03) 24L607 24K588 24K526 Livsmed 24L608 24K588 24K526 Livsmed Inre Färg på slangmaterial slangremsa Räfflad Material kopplingssats till räfflad (ref. 05) koppling Motor och växellåda (ref. 07) Gul 24K590 SST 24L987 Gul 24K59 Hastelloy 24L987 24L609 24K588 24K529 Neopren GRÖN 24K590 SST 24L987 24L60 24K588 24K528 UHMWPE Vit 24K590 SST 24L987 24L6 24K588 24K528 UHMWPE Vit 24K59 Hastelloy 24L987 24L62 24K588 24K523 EPDM Blå 24K590 SST 24L986 24L63 24K588 24K523 EPDM Blå 24K59 Hastelloy 24L986 24L64 24K588 24K525 Livsmed 24L65 24K588 24K525 Livsmed Blå 24K590 SST 24L986 Blå 24K59 Hastelloy 24L986 24L66 24K588 24K522 Naturgummi Inga 24K590 SST 24L986 24L67 24K588 24K527 CSM Orange 24K590 SST 24L986 24L68 24K588 24K527 CSM Orange 24K59 Hastelloy 24L986 24L69 24K588 24K524 Nitril Gul 24K590 SST 24L986 24L620 24K588 24K524 Nitril Gul 24K59 Hastelloy 24L986 24L62 24K588 24K526 Livsmed 24L622 24K588 24K526 Livsmed Gul 24K590 SST 24L986 Gul 24K59 Hastelloy 24L986 24L623 24K588 24K529 Neopren GRÖN 24K590 SST 24L986 24L624 24K588 24K528 UHMWPE Vit 24K590 SST 24L986 24L625 24K588 24K528 UHMWPE Vit 24K59 Hastelloy 24L986 * Innermaterial till slang av livsmed är vitt till färgen. 3A232C 3

32 Delar Pumpsatser modell EP309 Med slang på 9 mm inre diameter (ej installerad) Artikelnr. pump Rullsats (ref. 02) Slangsats (ref. 03) Inre Färg på slangmaterial slangremsa Räfflad Material kopplingssats till räfflad (ref. 05) koppling Motor och växellåda (ref. 07) 24L626 24K589 24K533 EPDM Blå 24K592 SST 24L988 24L627 24K589 24K533 EPDM Blå 24K593 Hastelloy 24L988 24L628 24K589 24K535 Livsmed 24L629 24K589 24K535 Livsmed Blå 24K592 SST 24L988 Blå 24K593 Hastelloy 24L988 24L630 24K589 24K532 Naturgummi Inga 24K592 SST 24L988 24L63 24K589 24K537 CSM Orange 24K592 SST 24L988 24L632 24K589 24K537 CSM Orange 24K593 Hastelloy 24L988 24L633 24K589 24K534 Nitril Gul 24K592 SST 24L988 24L634 24K589 24K534 Nitril Gul 24K593 Hastelloy 24L988 24L635 24K589 24K536 Livsmed 24L636 24K589 24K536 Livsmed Gul 24K592 SST 24L988 Gul 24K593 Hastelloy 24L988 24L637 24K589 24K539 Neopren GRÖN 24K592 SST 24L988 24L638 24K589 24K538 UHMWPE Vit 24K592 SST 24L988 24L639 24K589 24K538 UHMWPE Vit 24K593 Hastelloy 24L988 24L640 24K589 24K533 EPDM Blå 24K592 SST 24L987 24L64 24K589 24K533 EPDM Blå 24K593 Hastelloy 24L987 24L642 24K589 24K535 Livsmed 24L643 24K589 24K535 Livsmed Blå 24K592 SST 24L987 Blå 24K593 Hastelloy 24L987 24L644 24K589 24K532 Naturgummi Inga 24K592 SST 24L987 24L645 24K589 24K537 CSM Orange 24K592 SST 24L987 24L646 24K589 24K537 CSM Orange 24K593 Hastelloy 24L987 24L647 24K589 24K534 Nitril Gul 24K592 SST 24L987 24L648 24K589 24K534 Nitril Gul 24K593 Hastelloy 24L A232C

33 Delar Artikelnr. pump Rullsats (ref. 02) Slangsats (ref. 03) 24L649 24K589 24K536 Livsmed 24L650 24K589 24K536 Livsmed Inre Färg på slangmaterial slangremsa Räfflad Material kopplingssats till räfflad (ref. 05) koppling Motor och växellåda (ref. 07) Gul 24K592 SST 24L987 Gul 24K593 Hastelloy 24L987 24L65 24K589 24K539 Neopren GRÖN 24K592 SST 24L987 24L652 24K589 24K538 UHMWPE Vit 24K592 SST 24L987 24L653 24K589 24K538 UHMWPE Vit 24K593 Hastelloy 24L987 24L654 24K589 24K533 EPDM Blå 24K592 SST 24L986 24L655 24K589 24K533 EPDM Blå 24K593 Hastelloy 24L986 24L656 24K589 24K535 Livsmed 24L657 24K589 24K535 Livsmed Blå 24K592 SST 24L986 Blå 24K593 Hastelloy 24L986 24L658 24K589 24K532 Naturgummi Inga 24K592 SST 24L986 24L659 24K589 24K537 CSM Orange 24K592 SST 24L986 24L660 24K589 24K537 CSM Orange 24K593 Hastelloy 24L986 24L66 24K589 24K534 Nitril Gul 24K592 SST 24L986 24L662 24K589 24K534 Nitril Gul 24K593 Hastelloy 24L986 24L663 24K589 24K536 Livsmed 24L664 24K589 24K536 Livsmed Gul 24K592 SST 24L986 Gul 24K593 Hastelloy 24L986 24L665 24K589 24K539 Neopren GRÖN 24K592 SST 24L986 24L666 24K589 24K538 UHMWPE Vit 24K592 SST 24L986 24L667 24K589 24K538 UHMWPE Vit 24K593 Hastelloy 24L986 * Innermaterial till slang av livsmed är vitt till färgen. 3A232C 33

34 Delar Pumpsatser modell EP4025 Med slang på 25 mm inre diameter (ej installerad) Artikelnr. pump Rullsats (ref. 02) Slangsats (ref. 03) Inre Färg på slangmaterial slangremsa Räfflad Material kopplingssats till räfflad (ref. 05) koppling Motor och växellåda (ref. 07) 25L066 24K63 24K543 EPDM Blå 24K65 SST 24L99 25L067 24K63 24K545 Livsmed Blå 24K65 SST 24L99 25L068 24K63 24K542 Naturgummi Inga 24K65 SST 24L99 25L069 24K63 24K547 CSM Orange 24K65 SST 24L99 25L070 24K63 24K544 Nitril Gul 24K65 SST 24L99 25L07 24K63 24K546 Livsmed Gul 24K65 SST 24L99 25L072 24K63 24K549 Neopren GRÖN 24K65 SST 24L99 25L073 24K63 24K548 UHMWPE Vit 24K65 SST 24L99 25L074 24K63 24K543 EPDM Blå 24K65 SST 24L990 25L075 24K63 24K545 Livsmed Blå 24K65 SST 24L990 25L076 24K63 24K542 Naturgummi Inga 24K65 SST 24L990 25L077 24K63 24K547 CSM Orange 24K65 SST 24L990 25L078 24K63 24K544 Nitril Gul 24K65 SST 24L990 25L079 24K63 24K546 Livsmed Gul 24K65 SST 24L990 25L080 24K63 24K549 Neopren GRÖN 24K65 SST 24L990 25L08 24K63 24K548 UHMWPE Vit 24K65 SST 24L A232C

35 Delar Artikelnr. pump Rullsats (ref. 02) Slangsats (ref. 03) Inre Färg på slangmaterial slangremsa Räfflad Material kopplingssats till räfflad (ref. 05) koppling Motor och växellåda (ref. 07) 25L082 24K63 24K543 EPDM Blå 24K65 SST 24L989 25L083 24K63 24K545 Livsmed Blå 24K65 SST 24L989 25L084 24K63 24K542 Naturgummi Inga 24K65 SST 24L989 25L085 24K63 24K547 CSM Orange 24K65 SST 24L989 25L086 24K63 24K544 Nitril Gul 24K65 SST 24L989 25L087 24K63 24K546 Livsmed Gul 24K65 SST 24L989 25L088 24K63 24K549 Neopren GRÖN 24K65 SST 24L989 25L089 24K63 24K548 UHMWPE Vit 24K65 SST 24L989 * Innermaterial till slang av livsmed är vitt till färgen. 3A232C 35

36 Delar Pumpsatser modell EP4029 Med slang på 29 mm inre diameter (ej installerad) Artikelnr. pump Rullsats (ref. 02) Slangsats (ref. 03) Inre slangmaterial Färg på slangremsa Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 25L090 24K64 24K553 EPDM Blå 24K67 SST 24L99 25L09 24K64 24K553 EPDM Blå 24K90 Hastelloy 24L99 25L092 24K64 24K555 Livsmed Blå 24K67 SST 24L99 25L093 24K64 24K555 Livsmed Blå 24K90 Hastelloy 24L99 25L094 24K64 24K552 Naturgummi Inga 24K67 SST 24L99 25L095 24K64 24K557 CSM Orange 24K67 SST 24L99 25L096 24K64 24K557 CSM Orange 24K90 Hastelloy 24L99 25L097 24K64 24K554 Nitril Gul 24K67 SST 24L99 25L098 24K64 24K554 Nitril Gul 24K90 Hastelloy 24L99 25L099 24K64 24K556 Livsmed Gul 24K67 SST 24L99 25L00 24K64 24K556 Livsmed Gul 24K90 Hastelloy 24L99 25L0 24K64 24K559 Neopren GRÖN 24K67 SST 24L99 25L02 24K64 24K558 UHMWPE Vit 24K67 SST 24L99 25L03 24K64 24K558 UHMWPE Vit 24K90 Hastelloy 24L99 25L04 24K64 24K553 EPDM Blå 24K67 SST 24L990 25L05 24K64 24K553 EPDM Blå 24K90 Hastelloy 24L990 25L06 24K64 24K555 Livsmed Blå 24K67 SST 24L990 25L07 24K64 24K555 Livsmed Blå 24K90 Hastelloy 24L990 25L08 24K64 24K552 Naturgummi Inga 24K67 SST 24L990 25L09 24K64 24K557 CSM Orange 24K67 SST 24L990 25L0 24K64 24K557 CSM Orange 24K90 Hastelloy 24L990 25L 24K64 24K554 Nitril Gul 24K67 SST 24L990 25L2 24K64 24K554 Nitril Gul 24K90 Hastelloy 24L990 25L3 24K64 24K556 Livsmed Gul 24K67 SST 24L990 25L4 24K64 24K556 Livsmed Gul 24K90 Hastelloy 24L990 25L5 24K64 24K559 Neopren GRÖN 24K67 SST 24L990 25L6 24K64 24K558 UHMWPE Vit 24K67 SST 24L A232C

37 Delar Artikelnr. pump Rullsats (ref. 02) Slangsats (ref. 03) Inre slangmaterial Färg på slangremsa Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 25L7 24K64 24K558 UHMWPE Vit 24K90 Hastelloy 24L990 25L8 24K64 24K553 EPDM Blå 24K67 SST 24L989 25L9 24K64 24K553 EPDM Blå 24K90 Hastelloy 24L989 25L20 24K64 24K555 Livsmed Blå 24K67 SST 24L989 25L2 24K64 24K555 Livsmed Blå 24K90 Hastelloy 24L989 25L22 24K64 24K552 Naturgummi Inga 24K67 SST 24L989 25L23 24K64 24K557 CSM Orange 24K67 SST 24L989 25L24 24K64 24K557 CSM Orange 24K90 Hastelloy 24L989 25L25 24K64 24K554 Nitril Gul 24K67 SST 24L989 25L26 24K64 24K554 Nitril Gul 24K90 Hastelloy 24L989 25L27 24K64 24K556 Livsmed Gul 24K67 SST 24L989 25L28 24K64 24K556 Livsmed Gul 24K90 Hastelloy 24L989 25L29 24K64 24K559 Neopren GRÖN 24K67 SST 24L989 25L30 24K64 24K558 UHMWPE Vit 24K67 SST 24L989 25L3 24K64 24K558 UHMWPE Vit 24K90 Hastelloy 24L989 * Innermaterial till slang av livsmed är vitt till färgen. Drivenhet med variabel frekvens (VFD) VFD-artikelnr Används med pump Hästkrafter Inspänning Utspänning 6K909 EP306, EP eller 240 V AC (-fas) 6K90 EP306, EP V AC (- eller 3-fas) 6K9 EP4025, EP V AC (- eller 3-fas) 6K92 EP4025, EP V AC (3-fas) 240 V AC (3-fas) V AC (3-fas) V AC (3-fas) V AC (3-fas) 3A232C 37

38 Tekniska data Tekniska data EP3-pumpar USA Metriskt Maximalt arbetstryck för flöde 200 psi,4 MPa, 4 bar Motorns hästkrafter/utväxlingsförhållande Maximal pumphastighet Se Pumpsatsguide, page 30 för det motor/utväxlingsförhållande som används på din pump:.5/ /35.9.0/ rpm Maximal omgivningstemperatur 22 F 50 C Minimal omgivningstemperatur 4 C 0 C Maximalt flöde EP306-pump 4,6 gpm 7,2 lpm EP309-pump 6,2 gpm 23,6 lpm Vätskekapacitet per varv EP306-pump 0,035 gal. 0,3 liter EP309-pump 0,048 gal. 0,8 liter Slangens innerdiameter EP306-pump EP309-pump Buller Ljudtryck Mått 6 mm 9 mm Mindre än 80 db(a) Höjd 6,65 tum 423 mm Bredd med slangen installerad 3,52 tum 344 mm Bredd utan slangen installerad,8 tum 300 mm Längd 27,39 tum 696 mm Vikt 42,7 pund 64,9 kg Storlek på vätskeinlopp och -utlopp Delar i kontakt med vätskan Pump Pulverbelagd aluminium. Slang Se Pumpsatsguide, page 30. 3/4 npt(m) Räfflad koppling Rostfritt stål eller Hastelloy. Se Pumpsatsguide, page A232C

39 Tekniska data EP4-pumpar USA Metriskt Maximalt arbetstryck för flöde 200 psi,4 MPa, 4 bar Motorns hästkrafter/utväxlingsförhållande Maximal pumphastighet Se Pumpsatsguide, page 30 för det motor/utväxlingsförhållande som används på din pump: 2.0/ / / rpm Maximal omgivningstemperatur 22 F 50 C Minimal omgivningstemperatur 4 C 0 C Maximalt flöde EP4025-pump 4,3 gpm 54, lpm EP4029-pump 9,5 gpm 73,8 lpm Vätskekapacitet per varv EP4025-pump 0, gal. 0,42 liter EP4029-pump 0,5 gal. 0,56 liter Slangens innerdiameter EP4025-pump EP4029-pump Buller Ljudtryck Mått 25 mm 29 mm Mindre än 80 db(a) Höjd 9,35 tum 492 mm Bredd med slangen installerad 6,86 tum 428 mm Bredd utan slangen installerad 5,9 tum 404 mm Längd 34,5 tum 868 mm Vikt 252 pund 4,5 kg Storlek på vätskeinlopp och -utlopp Delar i kontakt med vätskan Pump Pulverbelagd aluminium. Slang Se Pumpsatsguide, page 30. /4 npt(m) Räfflad koppling Rostfritt stål eller Hastelloy. Se Pumpsatsguide, page 30. 3A232C 39

40 Graco standardgaranti Graco garanterar att all utrustning som beskrivs i detta dokument, som är tillverkad av Graco och som bär dess namn, är fritt från material- och tillverkningsfel vid tidpunkten för försäljningen av en auktoriserad Graco-distributör till den förste användaren. Med undantag för speciella, utökade eller begränsade garantiåtaganden som meddelats av Graco åtar sig Graco att, under en tolvmånadersperiod från inköpsdatumet, reparera eller byta ut delar av utrustningen som av Graco befunnits vara defekta. Garantin gäller enbart under förutsättning att utrustningen installeras, körs och underhålls i enlighet med Gracos skrivna rekommendationer. Garantin täcker inte och Graco ansvarar inte för allmänt slitage, felfunktion, skador eller slitage som orsakats av felaktig installation eller användning, abrasion, korrosion, otillräckligt eller felaktigt underhåll, försumlighet, olyckor, ombyggnad eller utbyte mot delar som inte är Gracos originaldelar. Inte heller ansvarar Graco för felfunktion, skada eller slitage som orsakats av att Graco-utrustningen inte är kompatibel med konstruktioner, tillbehör, utrustning eller material som inte har tillhandahållits av Graco, eller felaktig design, tillverkning, installation, drift eller underhåll av konstruktioner, tillbehör, utrustning eller material som inte har tillhandahållits av Graco. Garantin gäller under förutsättning att utrustningen som anses vara defekt skickas med frakten betald till en auktoriserad Graco-distributör för verifiering av den påstådda defekten. Om den påstådda defekten verifieras reparerar Graco eller byter ut defekta delar kostnadsfritt. Utrustningen returneras till kunden med frakten betald. Påvisar kontrollen inga material- eller tillverkningsfel, utförs reparationer till rimlig kostnad, vilken kan innefatta kostnader för delar, arbete och frakt. DEN HÄR GARANTIN ÄR EXKLUSIV OCH GÄLLER I STÄLLET FÖR ALLA ANDRA GARANTIER, UTTRYCKLIGA ELLER INDIREKTA, INKLUSIVE, MEN INTE BEGRÄNSAT, TILL GARANTI FÖR SÄLJBARHET ELLER GARANTI FÖR LÄMPLIGHET FÖR ETT SPECIFIKT SYFTE. Gracos enda åtagande och köparens enda ersättning när garantin utlöses är enligt ovan. Köparen medger att ingen annan ersättning (däribland följdskador, förlorad vinst, förlorad försäljning, personskador, materiella skador och andra följdskador) finns. Åtgärder för brott mot garantiåtagandet måste läggas fram inom två (2) år efter inköpet. GRACO MEDGER INGA GARANTIER OCH FRÅNSÄGER SIG ALLA UNDERFÖRSTÅDDA GARANTIER FÖR SÄLJBARHET ELLER LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL RELATERADE TILL TILLBEHÖR, UTRUSTNING, MATERIAL ELLER KOMPONENTER SOM SÄLJS MEN INTE TILLVERKAS AV GRACO. Dessa artiklar som säljs men inte tillverkas av Graco (t.ex. elmotorer, strömbrytare, slang m.m.) omfattas i förekommande fall av respektive tillverkares garantiåtagande. Graco ger köparen rimlig assistans när dessa garantiåtaganden utlöses. Graco skall inte i något fall hållas ansvarigt för indirekta, tillfälliga eller speciella skador eller följdskador som uppkommer till följd av leverans av utrustning från Graco enligt dessa bestämmelser, eller tillhandahållande, prestanda eller användning av andra produkter eller varor som säljs enligt dessa bestämmelser, antingen på grund av ett avtalsbrott, garantibrott, försumlighet från Graco eller på annat sätt. FOR GRACO CANADA CUSTOMERS The Parties acknowledge that they have required that the present document, as well as all documents, notices and legal proceedings entered into, given or instituted pursuant hereto or relating directly or indirectly hereto, be drawn up in English. Les parties reconnaissent avoir convenu que la rédaction du présente document sera en Anglais, ainsi que tous documents, avis et procédures judiciaires exécutés, donnés ou intentés, à la suite de ou en rapport, directement ou indirectement, avec les procédures concernées. Graco-information För att göra en beställning, kontakta din Gracoåterförsäljare eller ring så hänvisar vi till närmaste återförsäljare. Telefon: eller avgiftsfritt: Fax: Alla uppgifter i text och bild i detta dokument speglar den senaste informationen som fanns tillgänglig vid publiceringen. Graco förbehåller sig rätten att när som helst införa ändringar utan förvarning. Översättning av originalanvisningar. This manual contains Swedish, MM 3A939 Gracos huvudkontor: Minneapolis Internationella kontor: Belgien, Kina, Japan, Korea GRACO INC. AND SUBSIDIARIES P.O. BOX 44 MINNEAPOLIS, MN USA Copyright 20, Graco Inc. Alla Gracos tillverkningsställen är registrerade enligt ISO Reviderad December 20
