EP2-slangpump. Reparation - reservdelar 3A2326F. 0,9 MPa (9 bar, 125 psi) maximalt vätskearbetstryck

Transkript

1 Reparation - reservdelar EP2-slangpump 3A2326F SV Eldriven slangpump för användning vid vätskeöverförings- och mätningstillämpning. Endast för yrkesmässigt bruk. Ej godkänd för användning i explosiva atmosfärer eller på farliga platser. Viktiga säkerhetsanvisningar Läs alla varningar och anvisningar i handboken. Spara dessa anvisningar. 0,9 MPa (9 bar, 25 psi) maximalt vätskearbetstryck Se modellartikelnummer och information på sidan 3. PROVEN QUALITY. LEADING TECHNOLOGY.

2 Contents Modeller... 2 Säkerhetsföreskrifter... 3 Felsökning... 6 Reparation... 8 Innan du börjar... 8 Demontering... 8 Hopmontering... 2 Anteckningar... 7 Delar... 8 EP2-slangpumpenhet... 8 Endast pumpenhet Pumpguide Pumpsatsguide Drivenhet med variabel frekvens (VFD) Tekniska data Graco standardgaranti Modeller Pumpmodell Slangens inre diameter (mm) Referens EP Se Pumpar modell EP2006, page 24 för en fullständig lista över pumpartikelnummer och beskrivande information. EP203 3 Se Pumpar modell EP2006, page 24 för en fullständig lista över pumpartikelnummer och beskrivande information. 2 3A2326F

3 Säkerhetsföreskrifter Säkerhetsföreskrifter Föreskrifterna nedan gäller för installation, drift, jordning, skötsel och reparation av utrustningen. Utropstecknet anger allmänna föreskrifter och symbolen fara anger specifika risker i samband med åtgärden. Gå tillbaka till dessa varningar när sådana symboler syns i texten. Symboler gällande varning för specifika produkter som inte finns med i det här avsnittet kan finnas i texten i den här handboken där de är tillämpliga. BRAND- OCH EXPLOSIONSRISK VARNING Brandfarliga ångor, t.ex. från lösningsmedel och färg, i arbetsområden kan antändas eller explodera. För att undvika brand och explosion: Använd endast maskinen i välventilerade områden. Avlägsna gnistkällor, t.ex. sparlågor, cigarretter, sladdlampor och plastdraperier (risk för gnistbildning av statisk elektricitet). Håll arbetsområdet fritt från skräp, inräknat lösningsmedel, trasor och bensin. Sätt inte in eller dra ut sladdar och tänd eller släck inte ljus när det finns eldfarliga ångor. Jorda all utrustning inom arbetsområdet. Se avsnittet Jordning. Använd endast jordade slangar. Håll pistolen stadigt mot kanten när pistolen trycks av ned i det jordade kärlet. Stäng omedelbart av utrustningen vid statisk gnistbildning eller om du får elektriska stötar. Använd inte maskinen förrän du lokaliserat och rättat till felet. Ha en brandsläckare tillgänglig vid arbetsplatsen. RISK FÖR ELEKTRISKA STÖTAR Denna utrustning måste vara jordad. Felaktig jordning, inställning och användning av systemet kan orsaka elstötar. Stäng av och koppla från strömmen med huvudbrytaren innan kablar kopplas bort och innan service utförs på utrustningen eller den installeras. Anslut endast till ett jordat eluttag. All elkabeldragning måste utföras av en behörig elektriker och i enlighet med svenska lagar och föreskrifter. RISKER MED RÖRLIGA DELAR Rörliga delar kan klämma, skära eller amputera fingrar och andra kroppsdelar. Håll fingrarna borta från snurrande delar. Kör inte maskinen med skydd eller kåpor borttagna. Trycksatt utrustning kan starta utan förvarning. Följ Tryckavlastande procedur och koppla från kraftförsörjningen innan utrustningen kontrolleras, flyttas eller repareras. RISK FÖR INTRASSLING Roterande delar kan orsaka allvarlig skada. Håll fingrarna borta från snurrande delar. Kör inte maskinen med skydd eller kåpor borttagna. Ha inte lösa klädesplagg, smycken eller långt hår medan utrustningen körs. Utrustningen kan starta utan förvarning. Följ Tryckavlastande procedur och koppla från kraftförsörjningen innan utrustningen kontrolleras, flyttas eller repareras. GIFTIGA VÄTSKOR ELLER ÅNGOR Giftiga vätskor och ångor kan orsaka svåra eller t.o.m. dödliga skador om de stänker på hud eller i ögon, inandas eller sväljs. Läs materialsäkerhetsdatabladen (MSDS) för information om specifika risker med de vätskor som används. Förvara farliga vätskor i godkända behållare och bortskaffa dem i enlighet med gällande föreskrifter. 3A2326F 3

4 Säkerhetsföreskrifter VARNING PERSONLIG SKYDDSUTRUSTNING För att skydda dig mot svåra skador, bland annat ögonskador, hörselskador, inandning av giftiga ångor och brännskador, måste du bära lämplig skyddsutrustning vid drift och reparation av maskinen och när du befinner dig inom dess driftsområde. I skyddsutrustningen ska minst ingå: Andningsskydd, skyddskläder och handskar enligt rekommendationerna från vätske- och lösningsmedelstillverkaren. Andningsskydd, skyddskläder och handskar enligt rekommendationerna från vätske- och lösningsmedelstillverkaren. RISKER MED TRYCKSATT UTRUSTNING Vätska från utrustningen, läckor eller trasiga komponenter kan stänka in i ögonen eller på huden och orsaka svåra skador. Följ Tryckavlastande procedur när du slutar spruta/fördela och före rengöring, kontroll eller service på maskinen. Dra åt alla vätskeanslutningar före sprutning. Kontrollera slangar, rör och kopplingar dagligen. Byt ut slitna och skadade delar omedelbart. 4 3A2326F

5 Säkerhetsföreskrifter VARNING RISKER VID FELAKTIG ANVÄNDNING AV UTRUSTNINGEN Felaktig användning kan orsaka dödsfall eller svåra kroppsskador. Använd inte systemet om du är trött eller påverkad av alkohol eller mediciner. Överskrid inte maximalt arbetstryck eller märktemperatur för den komponent i systemet som har den lägsta gränsen. Se Tekniska data i alla utrustningshandböcker. Använd vätskor och lösningsmedel som är kemiskt förenliga med materialen i delar som är i kontakt med vätskan. Se Tekniska data i alla utrustningshandböcker. Läs igenom vätske- och lösningsmedelstillverkarens varningar. Begär att få ett materialsäkerhetsdatablad med fullständig information om materialet från distributören eller återförsäljaren. Lämna inte arbetsområdet medan utrustningen är igång eller under tryck. Stäng av all utrustning och följ Tryckavlastande procedur när utrustningen inte används. Kontrollera utrustningen dagligen. Reparera eller byt ut slitna eller skadade delar omedelbart och använd endast originalreservdelar från tillverkaren. Ändra inte och bygg inte om utrustningen. Använd endast utrustningen för det ändamål den är avsedd för. Kontakta Graco-distributören för upplysningar. Dra slangar och kablar på avstånd från passager, skarpa kanter, rörliga delar och heta ytor. Knäck inte slangen, böj den inte kraftigt och dra inte i slangen för att flytta utrustningen. Låt inte barn och djur befinna sig inom arbetsområdet. Följ alla gällande säkerhetsföreskrifter. 3A2326F 5

6 Felsökning Felsökning ANM: Kontrollera alla tänkbara åtgärder innan pumpen nedmonteras. PROBLEM Orsak Lösning Hamring i rören. Hög pumptemperatur. Högt utloppstryck. Lågt inloppstryck. Diametern i in- eller utloppsröret är för liten. Hög pumphastighet. In- eller utloppsanslutningarna är inte ordentligt fästa. Högt in- eller utloppstryck. Låg smörjmedelsnivå. Felaktigt smörjmedel. Temperaturen på pumpad vätska för hög. Hög pumphastighet/pumpen underdimensionerad. Blockerad utloppsledning. Avsmalnad rördiameter p.g.a. fasta ämnen som satt sig fast. Den pumpade vätskans viskositet eller specifika vikt är för hög. Fel på slang. Blockerad inloppsledning. Inloppsledningen för lång eller för liten. Den pumpade vätskans viskositet eller specifika vikt är för hög. Öka rörstorleken eller tillsätt pulseringsdämpare. Minska pumphastigheten. Fäst rören. Tillsätt pulseringsdämpare. Tillsätt slangsmörjmedel till rätt nivå. Använd endast Graco-slangsmörjmedel för användning i låg temperatur. Fråga din Graco-distributör efter de maximala temperaturgränserna för din pump. Minska pumphastigheten eller byt till en större pump. Ta bort alla hinder i utloppsledningen. Avgör om de fasta ämnena har satt sig i röret och spola/ta bort efter behov. Fråga din Graco-distributör efter de lämpliga driftsförhållandena för din pump. Kontrollera om slangen är trasig. Byt i så fall ut mot en ny slang och smörjmedel. Ta bort alla hinder i inloppsledningen. Försök placera pumpen så nära vätskekällan som möjligt. Överdimensionera inloppsröret när det är möjligt. Fråga din Graco-distributör efter de lämpliga driftsförhållandena för din pump. Lågt flöde. Fel på slang. Kontrollera om slangen är trasig. Byt i så fall ut mot en ny slang och smörjmedel. 6 3A2326F

7 Felsökning PROBLEM Orsak Lösning Dålig livslängd för slangen. Smörjmedel läcker. Fel på slangen för att den virats runt rullen. Kemisk inkompatibilitet. Normalt slitage. Fel p.g.a. pulseringar. För högt utloppstryck. Fasta ämnen har fastnat i slangen. Slangsmörjmedel läcker från framkåpan. Slangsmörjmedel läcker från slangklämmorna. Pumpen kördes mot en stängd utloppsventil eller blockerad ledning. Kontakta din Graco-distributör för att se om du har rätt slang för ditt användningsområde. Slangen kan ha blivit trasig p.g.a. normalt slitage. Byt ut vid behov. Om din pump är utrustad med en pulseringsdämpare, justera dess tryck. Om du inte har en dämpare, kontakta din Graco-distributör. Kontrollera artiklarna på listan i Högt utloppstryck. Att köra pumpen mot en stängd ventil kan skada slangen, även om det bara är en kort tid. Spola pumpen och slangen innan pumpen stängs av. Kåpbultarna är för åtspända. Se vridmomentspecifikationer i Installera framkåpan, page 6. Pumphuset överfyllt. Kontrollera slangsmörjmedelnivån och justera efter behov. Byt ut slangen. Kontrollera tryckavlastningssystemet. Kontrollera att kranarna är öppna. Ta bort eventuella hinder. 3A2326F 7

8 Reparation Reparation Innan du börjar. Renspola pumpen. 2. Avlasta trycket. 3. Koppla från strömmen till pumpen. 4. Se till att pumpen är elektriskt isolerad. Om pumpen oväntat går igång kan det orsaka allvarlig skada. Ta inte bort fläktskyddet förrän motorn har spärrats av. Demontering Tappa ur oljan. Håll en hink under uttömningspluggen (7) och skruva loss pluggen för att tappa ur smörjoljan. Kassera oljan på korrekt sätt. Var noggrann, då oljan kan vara förorenad av den pumpade vätskan. 2. Ta bort ventilpluggen (5) och skölj pumphuset med ett kompatibelt lösningsmedel. Figure Uttömning och avluftning av pumpen Ta bort framkåpan. Skruva loss insexskruvarna (4) och brickorna (3) som håller fast framkåpan (2), och ta bort den översta skruven och brickan sist. Ta av kåpan från pumpen. Se figur 5, sidan. 2. Ta bort framskyddspackningen (). 3. Inspektera och rengör kåpan (2) och lägg det sedan åt sidan. 8 3A2326F

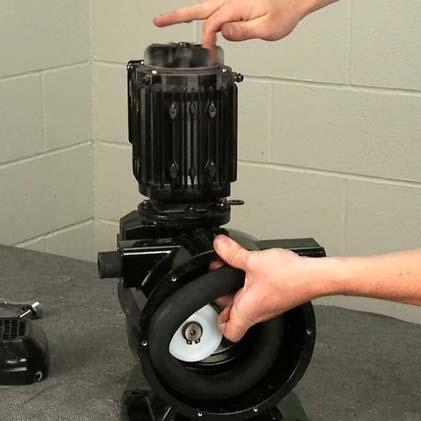

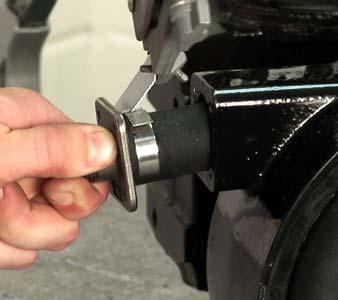

9 Reparation Ta bort slangen. Se Figur 5, sidan. Ta bort skruvarna som håller fast motorns fläktskydd (FC). Vrid fläkten för hand tills rullen (02) stannar vid botten av pumphuset () i klockan 6-position. ANM: Pumpar med lågt varvtal och växellådor med högt växlingsförhållande kan kräva många varv för motorfläkten för att flytta rullen till klockan 6-position. 2. Ta bort de fyra skruvarna (5) från den räfflade kopplingen (05) på pumpens in- och utloppsportar. 3. Dra försiktigt bort de räfflade kopplingarna (05) från pumphuset () så att slangen sticker ut ca 5 76 mm (2 3 tum) från pumpen. 4. Se om möjligt till att slangklämmorna (04) placeras med klämdelen högst upp. Skär genom klämman med en bågfil eller roterande verktyg. Var noga med att inte skada slangen (03) eller pumphuset (). 6. Ta bort en räfflad koppling (05) från kopplingen (03). 7. Grip slangen (03) från insidan av pumphuset () och dra in den i huset. Mitten av slangen hålls fortfarande i klockan 6-läge av rullen. 8. Ta bort den andra räfflade anordningen enligt beskrivningen ovan. 9. Vrid motorn för hand tills rullen (02) inte trycker ihop slangen (03). Detta blir nära klockan 9- eller 3-positionen. Figure 4 Rulle i klockan 9-position 0. Dra den andra änden av slangen in i pumphuset (). Figure 2 Skär klämman 5. Använd en skruvmejsel för att ta bort klämman och sedan bandet.. Ta bort och kassera den använda slangen på ett säkert sätt, enligt avfallshanteringspolicyn på din anläggning. Figure 3 Ta bort klämman 3A2326F 9

10 Reparation Ta bort rullen. Använd extern fjäderringstång och ta bort rullens hållarring (8) från framsidan av den excentriska axeln (7). 2. Dra av rullen (02) från axeln. Den bör glida av lätt. 3. Inspektera rullens in- och utvändiga diameter (02), och byt ut den om den är sliten eller skadad. Figure 5 Ta bort slangen och rullen 0 3A2326F

11 Reparation Ta bort den excentriska axeln. Använd extern fjäderringstång och ta bort den excentriska axelns hållarring (8) från motorns utgångsaxel (2). 2. Ta bort den excentriska axeln (7) från motorns utgångsaxel. Se till att hålla kvar den excentriska axelns kil (6). ANM: Du kan behöva använda en avdragare för att få loss den excentriska axeln från motorns utgångsaxel. Ta bort motorns utgångsaxel ANM: Motorns utgångsaxel hålls på plats med en hållarring (3) som sitter bakom den yttre U-skåltätningen (4). Den yttre tätningen måste tas bort innan man tar bort hållarringen. Denna tätning blir förmodligen skadad när den tas bort eftersom den hålls på plats av en tät presspassning.. Använd en platt skruvmejsel och ta bort den yttre U-skåltätningen (4). 2. Använd intern fjäderringstång och ta bort hållarringen (3) från pumphuset (). 3. Ta bort de fyra skruvarna (09) och brickorna (08) och håll växellådan och motoranordningen (07) mot pumphuset (). Ta bort växellådan och motoranordningen för att möjliggöra åtkomst till den inre U-skåltätningen (5). Se till att hålla kvar kilen till motorns utgångsaxel (06). ANM: Kontakta SEW-Eurodrive för information om reparation av motor och växellåda. 4. Ta bort den inre U-skåltätningen (5). Denna tätning blir förmodligen skadad när den tas bort eftersom den hålls på plats av en tät presspassning. 5. Knacka på växellådsänden av axeln (2) med en gummiklubba för att driva ut axeln genom pumphusets framsida () Figure 6 Ta bort den excentriska axeln och motorns utgångsaxel 3A2326F

12 Reparation Hopmontering Rengör och inspektera alla delar OBSERVERA Använd endast Graco originalreservdelar. Delar som inte är standard gör din garanti ogiltig och kan skada din utrustning. Kassera alla använda tätningar, packningar och slitna delar. Se till att alla nya och befintliga delar är rena och oskadade. Rengör noga alla delar med ett kompatibelt lösningsmedel och inspektera efter skada eller slitage. Bytutallapackningar,låsbrickor, slitna delar och maskinvara efter behov. Inspektera pumprullens inre diameter. Om ytan har blivit sliten, byt ut rullen. Inspektera lagren på motorns utgångsaxel (2). Om lagren är slitna, byt ut axeln. Inspektera axeln och lagerbanan i pumphuset (). Se till att det är runt, utan fåror eller andra tecken på slitage, och fritt från smuts, flagor eller annat skräp. En smutsig eller skadad lagerbana minskar lagrens livslängd avsevärt. Inspektera alla metalldelar efter tecken på slitage eller sprickor. Byt ut alla slitna delar. OBSERVERA Pumphuset är av aluminium. För att förebygga avskrapning kan gängorna blåsas med tryckluft innan några kopplingar eller fästen installeras. Installera motorns utgångsaxel. Inspektera lagren och se till att de alla roterar fritt och sitter mot axelns ansats (2). Se figur Belägg axeltätningarnas yttre fåror och den inre diametern på lagerbanan med lätt smörjolja. Se till att det inte finns någon smuts eller skräp vare sig på lagren eller lagerbanan. 3. Sätt in axeln (2) i pumphuset () från framsidan, och se till att lagren kopplas in jämnt och rakt i lagerbanan. Knacka på axelns rullände med en gummihammare tills axeln sitter stadigt i pumphuset. OBSERVERA Tvinga inte in axeln och lagren i pumphuset. Detta kan orsaka skada på lagren eller huset. 4. Installera lagerhållarringen (3) framför det yttre lagret. Installera tätningarna. Tryck en ny inre U-skåltätning (5) på växellådsänden av axeln (2) och in i banan på baksidan av pumphuset (). U-skålens läppar måste vara riktade in i pumphuset. Se figur Smörj pumpen med fett av typ NLGI nr 2. Ta bort pluggen (8) från pumphuset och byt ut den mot en zerkkoppling. Tillsätt fett tills det går genom axelns yttre lager. Det är ett synligt tecken på att man har rätt mängd fett. Fetta inte för mycket. Ta bort zerkkopplingen och sätt tillbaka pluggen (8). 3. Tryck en ny yttre U-skåltätning (4) på växellådsänden av axeln (2) och in i banan på baksidan av pumphuset (). U-skålens läppar måste vara riktade mot axellagren. 4. Se till att axeln roterar jämnt. 2 3A2326F

13 Reparation Figure 7 Installera motorns utgångsaxel och den excentriska axeln Kod till figur 7 Observera 2 3 Beskrivning U-skålens läppar (4) måste vara riktade mot axellagren. U-skålens läppar (5) måste vara riktade in i pumphuset. Smörj med slangsmörjmedel. Installera motorn och växellådan. Smörj motorns utgångsaxel (2) och kilspåret med ett gängtätningsmedel. 2. Växellådan är tillverkad med en ihålig bana. Ta bort plastlocket på baksidan av växellådan så att axeln passas in. 3. Skjut på motorn och växellådsanordningen (07) på axeln (2). Normalt monteras anordningen med motorn ovanpå växellådan. Installera kilen (06). Fäst vid pumphuset () med de fyra skruvarna (09) och låsbrickorna (08). Installera den excentriska axeln. Se till att kilspåret på motorns utgångsaxel (2) är riktat uppåt. Det kan vara nödvändigt att vrida motorfläkten för hand för att placera axeln. 2. Skjut den excentriska axeln (7) över änden på motorns utgångsaxel (2). Installera kilen (6). Den excentriska axeln och kilen bör glida ihop lätt. 3. Fäst den excentriska axeln (7)medaxelnshållarring (8). Installera rullen ANM: Rullens storlek är normalt markerad på rullen. Kontrollera att du har rullen i rätt storlek.. Smörj den excentriska axeln (7) med slangsmörjmedel. Skjut på rullen (02) på axeln. Rullen ska passa på axeln tätt med minimal radiell rörelse. Se figur Installera rullens hållarring (8). Kontrollera att rullen (02) vrider sig fritt på axeln (7). 3A2326F 3

14 Reparation Figure 8 Installera rullen, slangen och framkåpan Kod till figur 8 Observera 4 5 Beskrivning Dra åt till vridmoment 3,0 N m (5 in-lb). Dra åt till vridmoment 2,8 N m (25 in-lb). 4 3A2326F

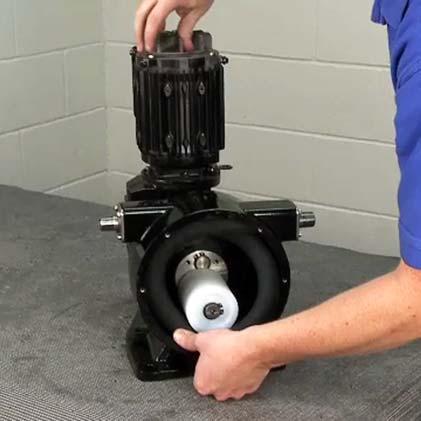

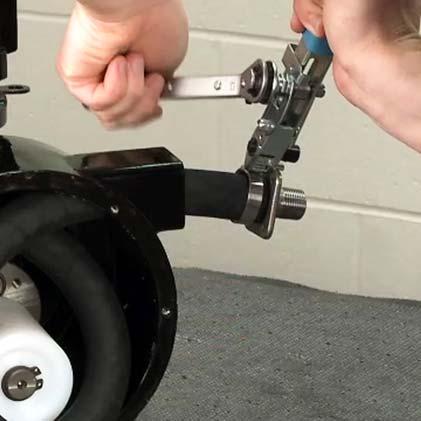

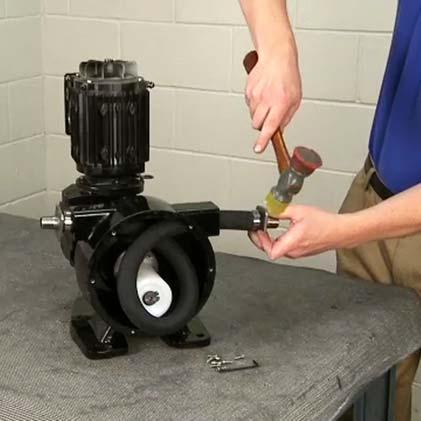

15 Reparation Installera slangen. Flytta rullen (02) genom att vrida motorfläkten tills rullen når klockan 6-läget. 5. Klipp av överflödigt band och platta sedan till änden med en gummihammare. Figure Platta till bandet Figure 9 Rulle i klockan 6-position 2. Installera ena änden av slangen (03) genom bakporten på pumphuset, till vänster sett framifrån. Förläng slangen (2 3 tum (5 76 mm) förbi pumphuset (). 3. Skjut slangklämman (04) över slangen och installera den räfflade kopplingen (05). 4. Placera slangklämman ca 6 mm (/4 tum) från änden av slangen. Använd klämverktyget 24L497 och spänn åt klämman för att sätta fast slangen på den räfflade kopplingen. 6. Installera skruvarna (5) och dra åt till vridmoment 3,0 N m (5 in-lb). 7. Snurra slangen (03) 360 grader och sätt in den andra änden genom framporten till höger om pumphuset (). Montera den räfflade kopplingen (05) och klämman (04) enligt förklaringen i steg Vrid rullen (02) till klockan 2-positionen och skjut in slangen i pumphuset. Använd en gummihammare om slangen är svår att få på plats. 9. Återställ rullen (02) till klockan 6-position, så att slangen komprimeras. Det är mycket viktigt att rullen är längst ner på pumpen så att slangsmörjmedlet får korrekt verkan. Sätt tillbaka motorfläktskyddet. OBSERVERA Rullen måste återställas till klockan 6-position innan framkåpan installeras. Att inte göra det leder till att pumpen blir överfylld med slangsmörjmedel. Figure 0 Spänn åt klämman 3A2326F 5

16 Reparation Installera framkåpan. Skrapa bort allt skräp från tätytorna på framkåpan (2) och pumphuset (), rengör sedan med aceton eller bromsrengörare för att ta bort eventuella rester. Detta är mycket viktigt för att garantera en läckfri montering. ANM: Pumphuset och framkåpan måste vara fria från smuts, skräp och rester för en garanterat läckfri tätning. 2. Placera en droppe kompatibelt tätningsmedel på packningsytan på framkåpan (2), så att packningen hålls på plats under monteringen. ANM: Hålmönstret för framkåpan (2), packningen () och huset är asymmetriskt. Detta säkerställer att packningen och kåpan sätts på i bara en riktning. 3. Passa in hålen i packningen () med hålen i kåpan (2) innan packningen placeras på tätningsdroppen. Placera packningen på kåpan. 4. Passa in framkåpan och packningen med pumphuset () genom att placera en insexskruv (4) och låsbricka (3) i det översta hålet och skruva in i pumphuset (). 5. Installera de återstående skruvarna (4) och brickorna (3) till framkåpan. Dra åt skruvarna motsatt till vridmoment 2,8 N m (25 in-lb). ANM: Dra inte åt framkåpans skruvar för mycket. Det gör att packningen deformeras och pumpen läcker. Smörj pumpen. Vira in dräneringspluggens (7) gängor med PTFE-tejp och installera pluggen. 2. Fyll pumphuset med slangsmörjmedel genom ventilporten med en tratt. Pumpen kräver ca 250 ml (8 oz). OBSERVERA: Överfyll inte. Att överfylla pumphuset med slangsmörjmedel ökar trycket i pumphuset så att slangsmörjmedlet läcker från kåpan eller klämområdet. Att mäta upp korrekt mängd i förväg hjälper till att förebygga överfyllning. Figure 2 Smörj via ventilport (5) 3. Vira in ventilpluggens (5) gängor med PTFE-tejp och skruva försiktigt in den i ventilporten. OBSERVERA: Högre drifthastigheter ger kraftigare smörjning som kan orsaka oljestänk. Vid drift med en hastighet på 85 rpm eller högre ska du minska mängden slangsmörjmedel enligt tabellen nedan. Drifthastighet (rpm) Minskning av olja 0 84 Använd den mängd som rekommenderas i steg Använd 70 % av rekommenderad mängd 05 4 Använd 60 % av rekommenderad mängd 5 och uppåt Använd 50 % av rekommenderad mängd 6 3A2326F

17 Anteckningar Anteckningar 3A2326F 7

18 Delar Delar EP2-slangpumpenhet Pumpar EP2006 och EP203, serie A Inkluderar delar A2326F

19 Delar Refnr Artikelnr Beskrivning Ant 0 24L887 ENHET, pump; se Endast pumpenhet, page K562 24K Se Pumpguide, page 22 RULLSATS; för EP2006; inkluderar en av del 8 (sida 2) RULLSATS; för EP203; inkluderar en av del 8 (sida 2) SLANGSATS; inkluderar två slangklämmor (04) 04 24M6 SATS, slangklämma; förpackning om 0 05 Se Pumpguide, page 22 RÄFFLAD KOPPLINGSSATS; satsen innehåller en räfflad koppling, en klämma (04) och fyra skruvar (5) KIL, motoraxel Slangsmörjmedel finns också i en flaska på 3,8 liter ( gallon). Beställ artikelnr 24K Refnr Artikelnr Beskrivning Ant 07 24L982 24L983 24L985 MOTOR- och VÄXELLÅDEENHET (se Pumpguide, page 22 för motor och växellåda som används på din pump) 0,5 HK; utväxlingsförhållande 5,30; EP2006 0,75 HK; utväxlingsförhållande 35,0; EP203 0,33 HK; utväxlingsförhållande 57,43; EP2006 och EP LÅSBRICKA, delat huvud; M SKRUV, huvud, sexkanthd; M6 x 6 mm SKRUV, hylshd; M4 x 2 mm 9 24K692 SLANGSMÖR- JMEDEL; glycerin; 0,95 liter ( quart); ej i bild Delar märkta med --- finns inte tillgängliga separat A2326F 9

20 Delar Endast pumpenhet Pumpenhet modell 24L887, serie A Inkluderar delar A2326F

21 Delar Refnr Artikelnr Beskrivning Ant --- HUS, pump 2 24K574 AXELSATS, utmatning, motor; inkluderar delar 3, 4, 5, 6, 8, 8 och smörjnippel RING, lås, lager TÄTNING, u-kopp, yttre TÄTNING, u-kopp, inre KIL, excenteraxel 7 24K573 EXCENTERAXEL- SATS; inkluderar delar 6och RING, lås, excenteraxel 24K572 PACKNINGSSATS Ytterligare etiketter, skyltar och kort för varning och fara kan beställas kostnadsfritt. 2 Refnr Artikelnr Beskrivning Ant 2 24K57 KÅPSATS; inkluderar delar, 3, 4, 5, 7 och BRICKA, plan; nr SKRUV, huvud, hylshd; M4 x 6 mm VENTIL, avluftningsplugg PLUGG, dränering; /4 npt PLUGG, rör, huvudlös; /8 npt 23 6K630 ETIKETT, varning; alla modeller NIVÅGLAS, 3/4 npt Delar märkta med --- finns inte tillgängliga separat A2326F 2

22 Delar Pumpguide Pumpar modell EP2006 Slang med 6 mm innerdiameter och installerad rulle Artikelnr pump Slangsats (ref. 03) Inre slangmaterial Pumpserie Färgmarkering på slang Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 24L00 B 24K483 EPDM Blå 24K565 SST 24L985 24L0 B 24K483 EPDM Blå 24K566 Hastelloy 24L985 24L04 B 24K482 Naturgummi Inga 24K565 SST 24L985 24L05 B 24K487 CSM Orange 24K565 SST 24L985 24L06 B 24K487 CSM Orange 24K566 Hastelloy 24L985 24L07 B 24K484 Nitril Gul 24K565 SST 24L985 24L08 B 24K484 Nitril Gul 24K566 Hastelloy 24L985 24L4 B 24K483 EPDM Blå 24K565 SST 24L982 24L5 B 24K483 EPDM Blå 24K566 Hastelloy 24L982 24L8 B 24K482 Naturgummi Inga 24K565 SST 24L982 24L9 B 24K487 CSM Orange 24K565 SST 24L982 24L20 B 24K487 CSM Orange 24K566 Hastelloy 24L982 24L2 B 24K484 Nitril Gul 24K565 SST 24L982 24L22 B 24K484 Nitril Gul 24K566 Hastelloy 24L982 24L28 B 24K483 EPDM Blå 24K565 SST 24L984 24L29 B 24K483 EPDM Blå 24K566 Hastelloy 24L984 24L32 B 24K482 Naturgummi Inga 24K565 SST 24L984 24L33 B 24K487 CSM Orange 24K565 SST 24L984 24L34 B 24K487 CSM Orange 24K566 Hastelloy 24L984 24L35 B 24K484 Nitril Gul 24K565 SST 24L984 24L36 B 24K484 Nitril Gul 24K566 Hastelloy 24L984 24M735 A 24K483 EPDM Blå 24K565 SST Inga 24M736 A 24K483 EPDM Blå 24K566 Hastelloy Inga 24M739 A 24K482 Naturgummi Inga 24K565 SST Inga 24M740 A 24K487 CSM Orange 24K565 SST Inga 24M74 A 24K487 CSM Orange 24K566 Hastelloy Inga 24M742 A 24K484 Nitril Gul 24K565 SST Inga 24M743 A 24K484 Nitril Gul 24K566 Hastelloy Inga * Invändigt material för slang av livsmedelsklass är färgad vit. 22 3A2326F

23 Delar Pumpar modell EP203 Slang med 3 mm innerdiameter och rulle installerade Artikelnr pump Slangsats (ref. 03) Inre slangmaterial Pumpserie Färgmarkeringpåslang Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 24L84 B 24K503 EPDM Blå 24K569 SST 24L985 24L85 B 24K503 EPDM Blå 24K570 Hastelloy 24L985 24L88 B 24K502 Naturgummi Inga 24K569 SST 24L985 24L89 B 24K507 CSM Orange 24K569 SST 24L985 24L90 B 24K507 CSM Orange 24K570 Hastelloy 24L985 24L9 B 24K504 Nitril Gul 24K569 SST 24L985 24L92 B 24K504 Nitril Gul 24K570 Hastelloy 24L985 24L98 B 24K503 EPDM Blå 24K569 SST 24L983 24L99 B 24K503 EPDM Blå 24K570 Hastelloy 24L983 24L202 B 24K502 Naturgummi Inga 24K569 SST 24L983 24L203 B 24K507 CSM Orange 24K569 SST 24L983 24L204 B 24K507 CSM Orange 24K570 Hastelloy 24L983 24L205 B 24K504 Nitril Gul 24K569 SST 24L983 24L206 B 24K504 Nitril Gul 24K570 Hastelloy 24L983 24L22 B 24K503 EPDM Blå 24K569 SST 24L984 24L23 B 24K503 EPDM Blå 24K570 Hastelloy 24L984 24L26 B 24K502 Naturgummi Inga 24K569 SST 24L984 24L27 B 24K507 CSM Orange 24K569 SST 24L984 24L28 B 24K507 CSM Orange 24K570 Hastelloy 24L984 24L29 B 24K504 Nitril Gul 24K569 SST 24L984 24L220 B 24K504 Nitril Gul 24K570 Hastelloy 24L984 24M763 A 24K503 EPDM Blå 24K569 SST Inga 24M764 A 24K503 EPDM Blå 24K570 Hastelloy Inga 24M767 A 24K502 Naturgummi Inga 24K569 SST Inga 24M768 A 24K507 CSM Orange 24K569 SST Inga 24M769 A 24K507 CSM Orange 24K570 Hastelloy Inga 24M770 A 24K504 Nitril Gul 24K569 SST Inga 24M77 A 24K504 Nitril Gul 24K570 Hastelloy Inga *Invändigt material för slang av livsmedelsklass är färgad vit. 3A2326F 23

24 Delar Pumpsatsguide Pumpsatser modell EP2006 Slang med 6 mm innerdiameter (installerad) och rulle (ej installerad) Artikelnr pump Rullsats (ref. 02) Slangsats (ref. 03) Inre slangmaterial Färgmarkeringpåslang Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 24L370 24K562 24K483 EPDM Blå 24K565 Rostfritt stål 24L985 24L37 24K562 24K483 EPDM Blå 24K566 Hastelloy 24L985 24L374 24K562 24K482 Naturgummi Inga 24K565 SST 24L985 24L375 24K562 24K487 CSM Orange 24K565 SST 24L985 24L376 24K562 24K487 CSM Orange 24K566 Hastelloy 24L985 24L377 24K562 24K484 Nitril Gul 24K565 SST 24L985 24L378 24K562 24K484 Nitril Gul 24K566 Hastelloy 24L985 24L384 24K562 24K483 EPDM Blå 24K565 SST 24L982 24L385 24K562 24K483 EPDM Blå 24K566 Hastelloy 24L982 24L388 24K562 24K482 Naturgummi Inga 24K565 SST 24L982 24L389 24K562 24K487 CSM Orange 24K565 SST 24L982 24L390 24K562 24K487 CSM Orange 24K566 Hastelloy 24L982 24L39 24K562 24K484 Nitril Gul 24K565 SST 24L982 24L392 24K562 24K484 Nitril Gul 24K566 Hastelloy 24L982 24L398 24K562 24K483 EPDM Blå 24K565 SST 24L984 24L399 24K562 24K483 EPDM Blå 24K566 Hastelloy 24L984 24L402 24K562 24K482 Naturgummi Inga 24K565 SST 24L984 24L403 24K562 24K487 CSM Orange 24K565 SST 24L984 24L404 24K562 24K487 CSM Orange 24K566 Hastelloy 24L984 24L405 24K562 24K484 Nitril Gul 24K565 SST 24L984 24L406 24K562 24K484 Nitril Gul 24K566 Hastelloy 24L984 24N020 24K562 24K483 EPDM Blå 24K565 SST Inga 24N02 24K562 24K483 EPDM Blå 24K566 Hastelloy Inga 24N024 24K562 24K482 Naturgummi Inga 24K565 SST Inga 24N025 24K562 24K487 CSM Orange 24K565 SST Inga 24N026 24K562 24K487 CSM Orange 24K566 Hastelloy Inga 24N027 24K562 24K484 Nitril Gul 24K565 SST Inga 24N028 24K562 24K484 Nitril Gul 24K566 Hastelloy Inga * Invändigt material för slang av livsmedelsklass är färgad vit. 24 3A2326F

25 Delar Pumpsatser modell EP203 Slang med 3 mm innerdiameter (installerad) och rulle (ej installerad) Artikelnr pump Rullsats (ref. 02) Slangsats (ref. 03) Inre slangmaterial Färgmarkeringpåslang Räfflad kopplingssats (ref. 05) Material till räfflad koppling Motor och växellåda (ref. 07) 24L454 24K564 24K503 EPDM Blå 24K569 SST 24L985 24L455 24K564 24K503 EPDM Blå 24K570 Hastelloy 24L985 24L458 24K564 24K502 Naturgummi Inga 24K569 SST 24L985 24L459 24K564 24K507 CSM Orange 24K569 SST 24L985 24L460 24K564 24K507 CSM Orange 24K570 Hastelloy 24L985 24L46 24K564 24K504 Nitril Gul 24K569 SST 24L985 24L462 24K564 24K504 Nitril Gul 24K570 Hastelloy 24L985 24L468 24K564 24K503 EPDM Blå 24K569 SST 24L983 24L469 24K564 24K503 EPDM Blå 24K570 Hastelloy 24L983 24L472 24K564 24K502 Naturgummi Inga 24K569 SST 24L983 24L473 24K564 24K507 CSM Orange 24K569 SST 24L983 24L474 24K564 24K507 CSM Orange 24K570 Hastelloy 24L983 24L475 24K564 24K504 Nitril Gul 24K569 SST 24L983 24L476 24K564 24K504 Nitril Gul 24K570 Hastelloy 24L983 24L482 24K564 24K503 EPDM Blå 24K569 SST 24L984 24L483 24K564 24K503 EPDM Blå 24K570 Hastelloy 24L984 24L486 24K564 24K502 Naturgummi Inga 24K569 SST 24L984 24L487 24K564 24K507 CSM Orange 24K569 SST 24L984 24L488 24K564 24K507 CSM Orange 24K570 Hastelloy 24L984 24L489 24K564 24K504 Nitril Gul 24K569 SST 24L984 24L490 24K564 24K504 Nitril Gul 24K570 Hastelloy 24L984 24N048 24K564 24K503 EPDM Blå 24K569 SST Inga 24N049 24K564 24K503 EPDM Blå 24K570 Hastelloy Inga 24N052 24K564 24K502 Naturgummi Inga 24K569 SST Inga 24N053 24K564 24K507 CSM Orange 24K569 SST Inga 24N054 24K564 24K507 CSM Orange 24K570 Hastelloy Inga 24N055 24K564 24K504 Nitril Gul 24K569 SST Inga 24N056 24K564 24K504 Nitril Gul 24K570 Hastelloy Inga *Invändigt material för slang av livsmedelsklass är färgad vit. 3A2326F 25

26 Delar Drivenhet med variabel frekvens (VFD) VFD-artikelnr Används med pump Hästkrafter Inspänning Utspänning 6K905 EP eller 240 V AC (-fas) 6K906 EP V AC (- eller 3-fas) 6K907 EP eller 240 V AC (-fas) 6K908 EP V AC (- eller 3-fas) 240 V AC (3-fas) V AC (3-fas) 240 V AC (3-fas) V AC (3-fas) 26 3A2326F

27 Tekniska data Tekniska data EP2-pumpar USA Metriskt Maximalt arbetstryck för vätska 25 psi 0,9 MPa, 9 bar Motorns hästkrafter/utväxlingsförhållande Maximal pumphastighet Se Pumpguide, page 22 för motor/utväxlingsförhållande som används på din pump: 0.5/ / / mm: 35 rpm; 3 mm: 50 rpm Maximal omgivningstemperatur 22 F 50 C Minimal omgivningstemperatur 4 C 0 C Maximalt flöde EP2006-pump 0,4 gpm 0,5 l/m EP203-pump 0,80 gpm 3,0 l/m Vätskekapacitet per varv EP2006-pump 0,004 gal. 0,05 liter EP203-pump 0,06 gal. 0,06 liter Slangens innerdiameter EP2006-pump EP203-pump Buller Ljudtryck Mått 6 mm 3 mm Mindreän80dB(A) Höjd 7,20 tum 437 mm Bredd med slangen installerad,02 tum 280 mm Bredd utan slangen installerad 8,98 tum 228 mm Längd 3,35 tum 339 mm Vikt 5,7 pund 23,5 kg Storlek på vätskeinlopp och -utlopp Våta delar Pump Pulverbelagd aluminium. Slang Se Pumpguide, page 22. /2 npt (hane) Räfflad koppling Rostfritt stål eller Hastelloy. Se Pumpguide, page 22. 3A2326F 27
