1 Perimeterlarm Stängsellarm Stängsellarm MultiTek MuliTek är ett nytt avancerat stängsellarmsystem för tidig detektering av överklättring, uppklippning och uppskärning/uppsågning av skyddsobjektets stängsel. Systemet baseras på en högkänslig sensorkabel, VibraTek 3G, som detekterar vibrationer som uppstår vid angrepp mot stängslet. I MultiTek är all signalutvärdering centralt placerat i rackmonterade enheter som kan placeras upp till 2,5km från larmzonen. Systemet är avsett att, via ett IP-interface, anslutas till ett överordnat styr- och övervakningssystem som presentar händelser med tillhörande åtgärder samt medger att parametersättning/ konfigurering av systemet liksom fjärrdiagnostik kan utföras från operatörsplatsen. Genom den högkänsliga sensorkabelns unika konstruktion tillsammans med att flera kriterier utvärderas av centralutrustningens avancerade signalanalys erhålls en hög och likformig detektionssäkerhet av alla kända angreppstyper utmed hela stängselsträckan i förening med ett minimum av oönskade larm. Sensorkabeln klarar även att detektera angrepp på rigida stängselkonstruktioner samtidigt som den dämpar icke önskad påverkan från olika typer av störkällor. Systemet medger akustisk avlyssning av både liveljud och det lagrade ludet från före och efter larmhändelser.

2 Användningsområde För övervakning av säkerhetsobjekt med en fysisk avgränsning i form av stängselinhägnad med alla typer av stängsel. MultiTek är avsett att ansluts till ett överordnade styr- och övervakningssystem som hanterar larm och andra händelser och samtidigt utgör terminal för programmering och fjärrdiagnostik. Systemet i grundutförande medger anslutning av upp till 64 stängsellarmzoner samt 128 larmkontakter från externa system och kan sedan byggas ut med flera masterrackar upp till i stort sett obegränsad storlek. Beskrivning/Projektering AMA EL 09 TB APPARATER I TELETEKNISKA SÄKERHETSSYSTEM TBB.7 Apparater i områdeslarmsystem TBB.723 Ljuddetektorer i stängsel Funktion MultiTek systemet är i grundutförande uppbyggt av en centralt placerad masterrack med upp till tre slavrackar vilka rymmer signalanalyskort för upp till 64 stängsellarmzoner och upp till 128 externa larmkontakter. Via en eller flera parslagen telesignalkabel/lar är centralutrustningen ansluten till passiva gränssnittsboxar, placerade invid stängselzonerna. Avståndet mellan centralutrustningen och de lokala kopplingsboxarna kan uppgå till 2,5km. Sensorkabeln, som finns i två alternativa utföranden, ansluts till gränssnittsboxarna i ena änden och avslutas med en ändavslutningsbox i andra änden. Vid grindpartier finns speciella larmförbikopplare och grindsatser liksom kopplingsboxar för förbindelse med död kabel mellan de båda sidorna av grindpartiet. MultiTek är avsett att anslutas ett PC baserat styr- och övervakningssystem (SMS) som hanterar all information/avlyssning och diagnostik och samtidigt tillåter konfigurering och justering av varje larmzon. I masterracken innehåller ett EtherTek IP interface som sköter all kommunikationsdata till/från SMS systemet. 2/9

3 Installation Sensorkabeln monteras enkelt på stängslet med hjälp av väderresistenta buntband av nylon och/eller av rostfritt stål. Vid extra höga säkerhetskrav används sensorkabel med kraftig förstärkt mantel. Sensorkabeln kan övervaka en zonlängd upp till 300 m. Den maximala längden är beroende av typ och kvalitet på stängslet. Sensorkabeln ansluts till en gränssnittsbox i MultiTek systemet. Gränssnittsboxen, som normalt placeras på stängslet, flätas samman med centralutrustningen med en konventionell telekommunikationskabel. Ingen spänningsmatning krävs till de lokala gränssnittboxarna. Även övriga apparater; termineringsboxar, kopplingsboxar, grindsatser, larmförbikopplare monteras normalt på stängslet med medlevererade tillbehör. Systemkomponenter Sensorkabel VibraTek 3G Sensorkabel i standardutförande Sensorkabel med mekanisk förstärkt mantel 3/9

4 Den nya sensorkabeln VibraTek 3G utgör 3:e generationens linjär sensorkabel som kännetecknas av extrem hög detektionsförmåga parat med ojämförligt låg nivå av oönskade larm. VibraTek skiljer sig från andra sensorkablar av liknande typ genom sin mekaniska dämpning av icke inbrottsrelaterade vibrationer som kan förekomma i sensorkablar av liknande typ. Sensorkabeln är utvecklad för optimal anpassning till Detection Technologies samtliga typer av analysatorer. Sensorkabeln finns dels i standardutförande dels i utförande med kraftigt förstärkt kabelmantel för att bättre motstå mekaniska påfrestningar och angrepp. Sensorkabeln är utförd med en inre, cirkelformad sektion, av flexibelt keramiskt och magnetiskt material (fluor polymer), som innehåller två cirkulära luftspalter och kan i verkningssätt jämföras med en linjär induktionsgenerator. I de cirkulära luftspalterna löper isolerade, aktiva ledare som kan röra sig i luftspalten och det statiska magnetfältet. En liten positiv ström, som är proportionell med vibrationens storlek, induceras längs ledarna genom deras rörelse (vibrationer) i magnetfältet. De allra minsta mekaniska vibrationer på stängslet, som sensorkabeln är fäst på, genererar omedelbart en liten elektrisk ström genom den aktiva ledaren i kabeln. Signalen förstärks och analyseras beträffande nivå, frekvens, varaktighet och signalform av analysatorenheten som därefter jämför signalen med de förinställda parametrarna för klippning, klättring och angrepp med bågfilsblad. Extremt låg impedans ger ett högt signal/brusförhållande som tillåter en säker separering av störningar (signalnivån för angreppsignaler är i genomsnitt 1000ggr högre än bakgrundsbruset som genereras av sensorkabeln ). De två ledarna termineras i änden av sensorkabeln och bildar därvid en sluten, övervakad balanserad slinga. Denna balansering, tillsammans med att ledarna är partvinnade och manteln skärmad, ger en mycket hög immunitet mot elektromagnetiska störningar och radiostörningar. Kabelkonstruktion - Lågimpedanskabel Skärmad med Al/mylar tape - Balanserad tvinnad kabel Kabelmantel UV resistent polyetylen Typbeteckning LDPE UV beständighet Längre än 15år Exponering vid ekvatorn Temperaturområde C Relativ fuktighet 100% Mantelfärg Svart Mått Ø 7,0 mm Temperaturområde installation C Min. böjningsradie 100mm Max dragningskraft 60N/6kg Vid installation 80g/m Max kabellängd/trumma 1500m Bandbredd 10Hz-3,8kHz Signalspänning 1mV Impedans 8Ώ/100m Magnetisk fältstyrka 0,02Tesla Minimum MTBF >80 000tim MeanTime BetweenFailure MTTR 00,25 tim MeanTimeTo Repair Max zonlängd 150m Flätverksstängsel plastcoatat Max zonlängd 200m Flätverksstängsel galvaniserat Max zonlängd 275m Panelstängsel/Svetsat stängsel Max zonlängd 275m Sträckmetall stängsel Max zonlängd 300m Palissadstängsel 4/9

5 Masterrack MultiTek Centralutrustningen i MultiTek systemet består av en masterrack med upp till tre slavrackar. Vid denna konfigurering kan 64 larmzoner och 128 potentialfria övervakningskontakter anslutas. Vid större system kan ytterligare masterrackar anslutas. I MultiTek systemet analyseras signalen, via en avancerad digital signalbehandling för att säkerställa en maximal detektionstillförlitlighet i kombination med en i stort sett försumbar risk för falsklarm. Varje larmzon utvärderas via tre olika och oberoende kanaler för signalanalys med egna oberoende parameterinställningar.: Impact angrepp (signaler med hög signalamplitud) Angrepp med klippverktyg som t.ex. avbitartång, bultsax, hammare och mejslar. Kontinuerligt angrepp (lågfrekventa signaler) Överklättringsförsök utan och med hjälpmedel (t.ex. rep) Kontinuerligt angrepp (högfrekventa signaler) Angrep med t.ex. vinkelslip, nipplingsmaskin, sågar och borrmaskiner Digital och analog audioövervakning MultiTek systemet innehåller en digital audiolagring för varje larmzon. Detta medger att det lagrade ljudet, före, under och efter en larmaktivering kan användas som larmverifiering genom att spela upp det lagrade ljudsignalen från sensorkabeln och därigenom vara ett värdefullt verifieringsstöd larmoperatören. Interface mot överordnat styr- och övervakningssystem MultiTek systemet är avsett att anslutas till och övervakas från ett överordnat styr- och övervakningssystem (SMS). Samtliga systeminställningar, diagnoser, larmövervakning och manövrar hanteras från SMS. Därigenom krävs inga parametersättningar eller justeringar ute i platsutrustningen. Masterracken innehåller ett EtherTek IP interface som ansluter systemet, via ett konventionellt nätverk till det överordnade styr och övervakningssystemet. Masterack Max larmzoner Max larmkontakter Slavrack Max larmzoner Max larmkontakter MultiTek 2 sekunder Potentialfria Potentialfria Zonlängd Beroende på stängseltyp Indikeringar - Larmstatus - Sabotagestatus - Sensorkabelfel - Klippning - Klättring - Sågning För varje zon 5/9

6 - Status kontaktingång 1 - Status kontaktingång 2 Ingångar - 1 sensorkabel - Larmkontakter Potentialfria Utgångar - 2 fria(per zon) brytande 24 VDC/0,15A, 120VAC/0,5A - Audio (analogför avlyssning per zon) - IP-anslutning - Pluggbart anslutningsdon Pluggbart anslutningsdon RJ45 anslutning Larmhållningstid 2 sekunder Temperaturområde C Luftfuktighet 70% Icke kondenserande masterrack slavrack 8 kg 7kg Färg Svart IP65 Mått (mm) BxHxD 19 4 höjdmodul. 480mm x 200mm x 380mm Gränssnittsbox MultiTek Jbox Till varje gränssnittsbox kan två sensorkabelzoner anslutas. Gränssnittsboxen medger anslutning till centralutrustningen med max en 20-pars signalkabel. Boxen, som är utförd i aluminium, levereras komplett med monteringstillbehör och har en inbyggd sabotageövervakning som aktiveras när locket öppnas. Mått (mm) BxHxD 100x100x g 6/9

7 Ändavslutningsbox/DuoBox-E Varje detektionszon avslutas med en ändavslutningsbox/duobox-e som är en integrerad del av systemets sabotageövervakning. Boxen, som är utförd i aluminium, levereras komplett med monteringstillbehör och har en inbyggd sabotage-övervakning som aktiveras när locket öppnas. Mått (mm) BxHxD 100x100x g Kopplingsbox/Jbox Sensorkabeln kan delas upp i flera detekterande delzoner som ansluts inbördes med icke detekterande anslutningskabel/ död kabel. I varje sådan skarvpunkt liksom vid reparation efter ett eventuellt kabelbrott skall kopplingsboxen JBox användas. Boxen, som är utförd i aluminium, levereras komplett med monteringstillbehör och har en inbyggd sabotageövervakning som aktiveras när locket öppnas. Mått (mm) BxHxD Temperaturområde 100x100x g C 7/9

8 Grindsensorsats/ GateKit-H GateKit-H används när en enkelgrind skall övervakas med sensorkabel. All intern kabelförbindelse är prefabricerad mellan kopplingsdosorna. Spiralkabeln kan expanderas upp till 1,5m. Boxarna, som är utförda i aluminium, levereras komplett med monteringstillbehör och har en inbyggd sabotageövervakning som aktiveras när locket öppnas Mått (mm) BxHxD 100x100x60 900g Spiralkabel Polyuretanmantlad 2-pars spiralkabel Grindsensorsats GateKit-S GateKit-S används när en skjutgrind skall övervakas med sensorkabel. All intern kabelförbindelse är prefabricerad mellan kopplingsdosorna. Spiralkabeln kan expanderas upp till 3,5m. Boxarna, som är utförda i aluminium, levereras komplett med monteringstillbehör och har en inbyggd sabotageövervakning som aktiveras när locket öppnas. Mått (mm) BxHxD 100x100x60 1 kg Spiralkabel Polyuretanmantlad 2-pars spiralkabel Grindförbikopplare GateSwitch-K 8/9

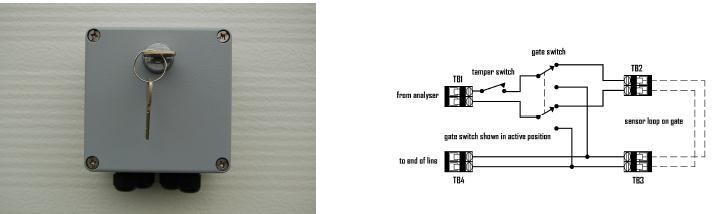

9 GateSwitch-K används när en delsträcka eller vanligtvis ett grindparti skall förbikopplas i samband med grindöppning. Förbikopplaren manövreras med nyckel. Enheten, som är utförd i aluminium levereras komplett med monteringstillbehör och har en inbyggd sabotageövervakning som aktiveras när locket öppnas. Mått (mm) BxHxD 140x140x g Grindförbikopplare GateSwitch-R GateSwitch-R används när en delsträcka eller vanligtvis ett grindparti skall förbikopplas i samband med grindöppning. Förbikopplaren manövreras via ett inbyggt 12VDCV relä i den sabotageövervakade kapslingen. Enheten, som är utförd i aluminium levereras komplett med monteringstillbehör och har en inbyggd sabotageövervakning som aktiveras när locket öppnas. Spänningsmatning Strömförbrukning Mått (mm) BxHxD Temperaturområde 12 VDC 30 ma 140x140x g C Beställning/Tillbeh MultiTek Master MultiTek Slav MultiTek DZA Multitek Jbox VibraTek 3G VibraTek SSA DuoBox-E Jbox GateKit-H GateKit-S GateSwitch-K GateSwitch-R Impact STD Vibra Ty-1 Vibra Ty-3 Masterrack inkl. EtherTek IP anslutning Slavrack med integrerad strömförsörjning Analysatorkort för två zoner Gränssnittsbox för anslutning larmzon-c-utrustning Sensorkabel, levereras i längder upp till 1500 m Sensorkabel med flexibel stålspiralskärm Ändavslutningsbox Kopplingsbox Grindsensorsats för slaggrind (1 per grindhalva) Grindsensorsats för skjutgrind Grindförbikopplare, nyckelmanövrerad Grindförbikopplare, relämanövrerad Kalibrerad testenhet UV resistenta buntband, 200mm, för sensorkabel Buntband i rostfritt utförande, för sensorkabel 9/9
