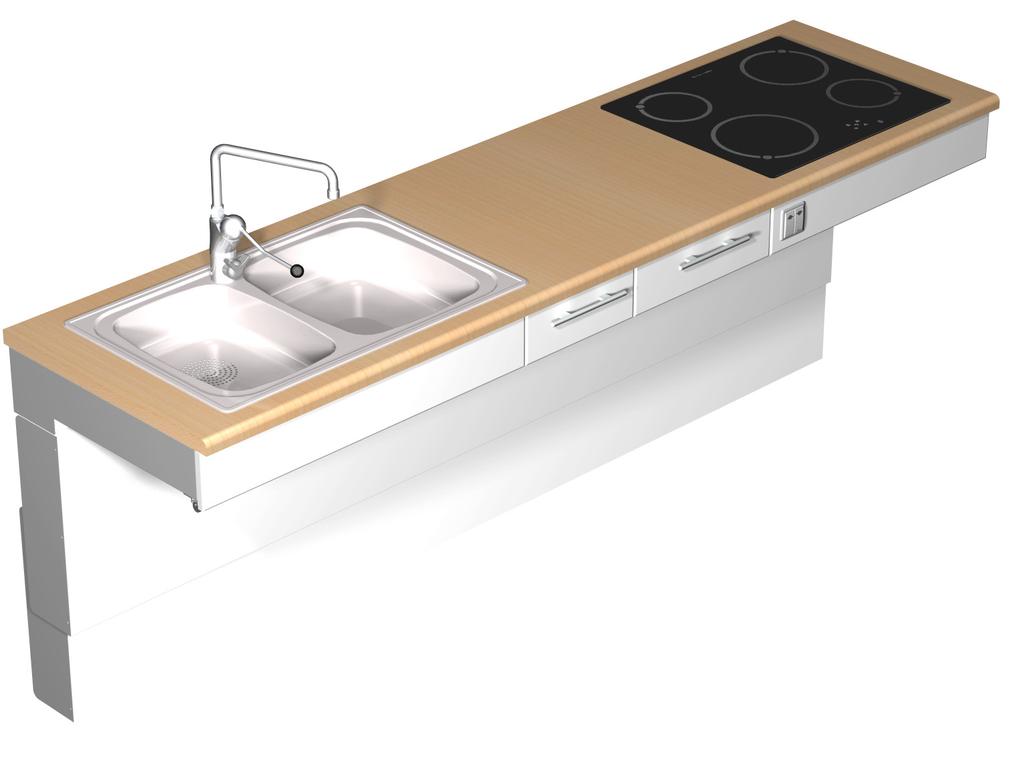

4 1. Introduktion Vi har nöjet att leverera en Constella Bänklyftare TR5, ett elektriskt höj- och sänkbart lyftsystem. Bänklyftaren används separat, eller tillsammans med Constella Väggskåpslyftare och blir då en total anpassning av köket. Enheten passar kök av olika fabrikat, vilka är tillverkade enligt standarden EN 1116 och EN Endast behöriga personer får använda Bänklyftaren! Behörighet innebär skyldighet att ta del av instruktionerna, samt att följa dem. Det är mycket viktigt att ni läser och förstår instruktionerna innan ni använder Bänklyftaren. Om ni har frågor - kontakta er leverantör. Denna instruktion ska finnas tillgänglig för berörd personal, förvaras på skyddad plats och ska åtfölja produkten, om den övergår till annan installationsplats eller annan bostadsägare. Korrekt användning, manövrering, inspektioner och underhåll är avgörande för effektivt och säkert arbete. 2. Försäkran om överensstämmelse med EU-direktiv Denna produkt är i sitt grundutförande CE-märkt och försäkras därmed vara i överensstämmelse med de grundläggande kraven gällande funktion och säkerhet, i enlighet med de aktuella Maskin-, EMC- och Lågspänningsdirektiven. Separat EG- Försäkran om överensstämmelse återfinns i avsnitt 13. Installatören har ansvaret för säkerheten i den miljö som Bänklyftaren installeras i och för de utrustningar som den förses med. Det är viktigt att en riskanalys utförs för den totala installationen, och att erforderliga åtgärder för säker användning vidtages. 3. Avsedd användning - Tekniska data Bänklyftaren är avsedd att genom en vertikalrörelse manövrera bänkskiva* samt lådor, skärbrädor etc. som monteras på den, till en bekväm placering, för att utföra normala köksgöromål. Användningen ska ske inomhus, under normala bostads förhållanden beträffande temperatur, fuktighet och belysning. I bänkskivan kan man bygga in t. ex. spishäll och diskbänk. Bänklyftarens utförande kan vara rak eller i vinkel. Bänklyftaren är ej avsedd för användning i fuktiga utrymmen. Avgränsande bänkar och bänkskåp förutsätts vara konstruerade och tillverkade enligt Standard EN 1153 och EN 1116 eller enligt senaste svensk köksstandard. Bänkskiva på angränsande skåp får inte sticka ut över dess stomme. Utstick av bänkskiva på angränsande skåp utgör klämrisk och accepteras inte! Tekniska data, Bänklyft Modell: Bänkbredd Arbetshöjd exkl. bänkskiva Stomdjup, från vägg exkl. front Vertikalrörelse, max Tid för lyft- eller sänkrörelse Strömförsörjning Max Effektförbrukning Max antal arbetscykler / timme 5 Manöverspänning Egenvikt Max last på bänklyftare* TR mm mm mm 250 mm ca. 20 sek. 230 V / max 2,5 A 575 W 24 V DC 20 kg / meter 100 kg * Bänkskiva och övrig utrustning ska inräknas i lasten. Observera att maxlast avser last placerad jämt utbredd och fördelad inom hela lastutrymmet. Punktlaster tillåts ej! Varje annan användning än den ovan angivna förutsätter godkännande av Constella och definiering av de aktuella tillåtna arbetsförhållandena. Kontakta Constella för att få planerad förändring godkänd! * Massiva träbänkskivor rekommenderas ej. 4

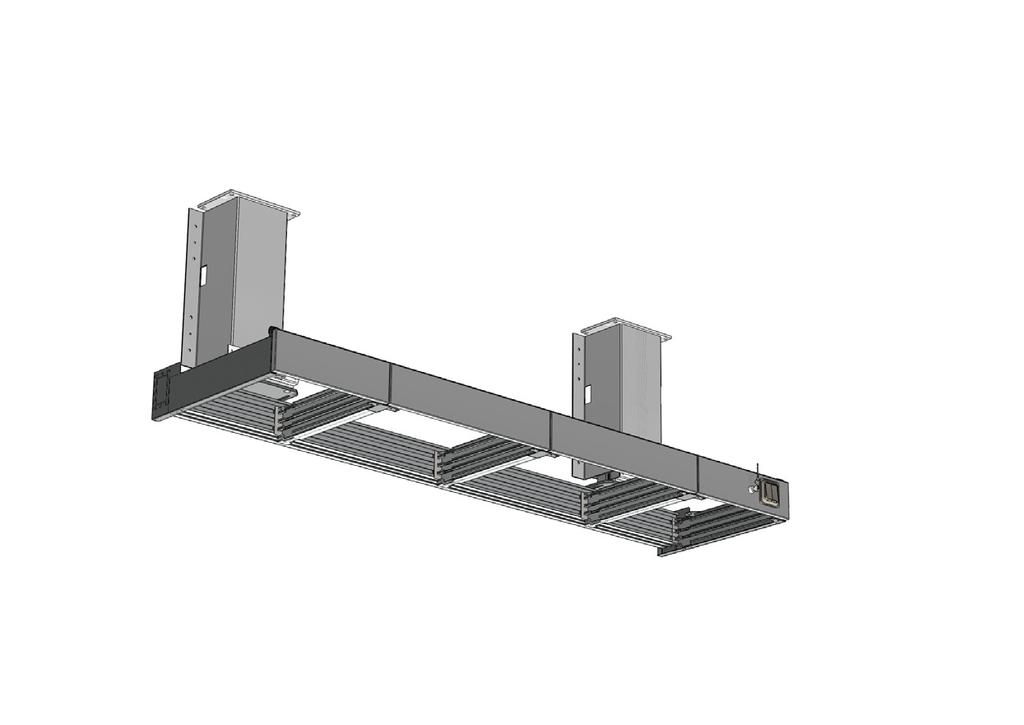

5 4.1 Mekanisk uppbyggnad Bänklyftaren består av väggmonterade motorpelare och ett ramsystem i aluminium. Täckskivor av 12 mm melaminbelagd spånplatta (tillbehör). På ramsystemet monteras fronter och bänkskiva. I ramsystemet kan lådor, skärbrädor, manöverdon, spishäll och diskbänk monteras. Höj- och sänkrörelsen åstadkoms med motorpelare, vilka är infästa mellan vägg och ramsystem. 4.2 Leveransmoduler Bänklyftaren levereras i kartonger, delarna ska monteras enligt monteringsanvisningen. Allt installationsarbete ska utföras av personer med kompetens för uppgiften. Montörer ska ha studerat dessa instruktioner, och utföra installationen på föreskrivet sätt. Emballaget lämnas till organiserad materialåtervinning. Ramsystem i aluminium Manöverknapp (Knappen på bilden är för infälld montering) Motor set, 1 motor Motor set, 2 motors ) Motorpelare 2) Styrenhet (transformator) 3) Strömkabel 1) Motorpelare 2) Styrenhet (transformator) 3) Strömkabel Täckskivor (tillbehör) Flexibla vattenslangar (tillbehör) Flexibel avloppsslang (tillbehör) Exempel på fler tillbehör: Bänkskivor, spishäll, diskbänk, blandare, lådor, skärbrädor, hurtsar, manöverdon, extra klämskyddsanordningar. 5

6 4.3 Kortlingshöjder, placering av eluttag, vatten och avlopp Liggande reglar i vägg, eluttag, vatten och avloppsanslutning ska placeras enligt nedan. Motorpelarna har fyra infästningshöjder, placera liggande reglar i vägg på dessa höjder. Bänklyftare TR5 med en motorpelare, t.o.m. totalbredd 1900mm (Motorpelare placeras i centrum) Utrymme för installation av el, vatten och avlopp på sidorna av motorpelaren. Max höjd från golv: 350mm Beakta motorpelarens bredd för att hitta fritt utrymme Kakelhöjd: Bänklyftare TR5 med två motorpelare, över 1900 mm (Motorpelare placeras ut mot kanterna) 100* 100* Utrymme för installation av el, vatten och avlopp mellan motorpelarna. Max höjd från golv: 350mm Beakta motorpelarnas bredd för att hitta fritt utrymme Kakelhöjd: 650 * Motorpelarna är steglöst flyttbara i sidled, eftersträva 100mm från lyftarens gavlar. Undvik att placera motorerna rakt under blandaren då detta kan innebära att det är svårt att få plats med avloppsdetaljerna bakom täckskivorna. 6

7 4.4 Elanslutning Bänklyftaren ska kopplas till en separat huvudströmbrytare som placeras i köket eller dess närhet. Eluttag, 230V, 50 Hz placeras enligt avsnitt 4.3. * Effektbehov 230 W Elanslutningen ska göras av behörig elektriker! 4.5 Vatten- & avloppsanslutning Observera! Anslutning av vatten- och avloppsledningar ska utföras professionellt, för att förhindra vattenskador. Det är viktigt att rätt material används och att förläggning och fixering sker korrekt. Constellas original anslutningsmaterial och anvisningarna i denna instruktion tillförsäkrar rätt utförande om kompetent montör sköter installationen. Se till att golvmattan monteras med uppvik för att undvika fuktskador om det skulle bli läckage. Anslutning av vatten Vattenanslutning ska ske till 1/2 ballofixkoppling. Se avsnitt 4.3 för korrekt placering. Observera! Fixera rören med klämma (A) i aluminiumbalken. Flexibla vattenslangar anslutes mellan blandarrör och ballofixkopplingar. Provkör lyftaren och kontrollera att slangarna går fritt. A Anslutning av avlopp För att ge maximalt utrymme åt brukaren kan urtag för vattenlås behövas göras i täckskivorna. Fixera samtliga detaljer så att risk för läckage elimineras. 7

8 4.6 Montering av bänklyftare Observera! - Kakel på vägg ska sättas innan montering av bänklyftare påbörjas. - För att underlätta placeringen i sidled monteras skåpen på ena sidan innan bänklyftaren monteras. - Bänklyftaren ska ha en springa på 5-8 mm till angränsande skåp eller vägg. - Se avsnitt 4.3 för korrekt placering av motorpelare. Monteringen ska göras av kompetent personal! Mät och markera motorpelarens (motorpelarnas) placering i sidled på vägg. (Korrekt placering, se skiss sid. 7) Lägg ramsystemet på motorpelarna och drag åt skruvarna löst. Finjustering sker senare. Skruva fast motorpelarna i vägg i samtliga 8 hål Montera styrcentralen på plåtfästet som medföljer. 2. Montera plåtfästet på aluminiumbalken. Skruvar sitter förberedda i spårmuttrar under aluminiumbalken. Vid bänklyftare som är över 180 cm breda medföljer förlängningskablar till motorpelarna. 8

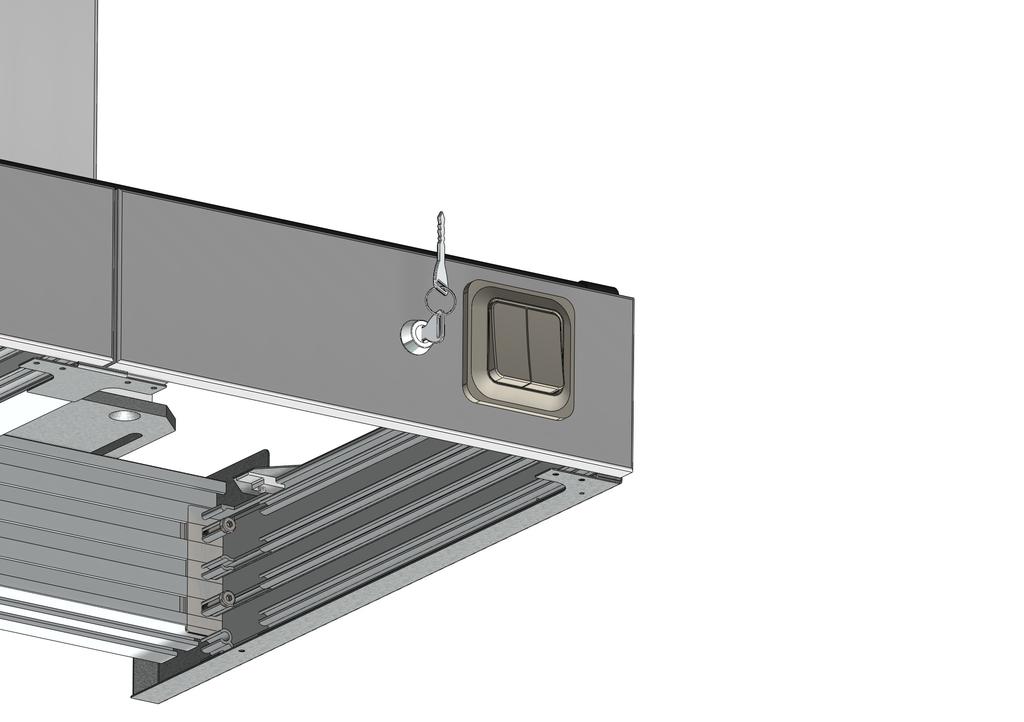

9 4.6.4 Anslut motorpelarna, klämskyddet, manöverdonet och nätsladden enligt serie nedan. Synkronisera motorpelarna: Håll nedåtknappen intryckt i minst 5 sekunder tills styrcentralen klickar till. När du hör ett klickande ljud så har synkroniseringen lyckats. Input: 230 V / 50Hz / 2,5A Kör lyftaren upp och ned och kontrollera att motorpelarna rör sig samtidigt. Observera! Klämskyddet måste vara anslutet för att lyftaren ska kunna köras. Kör nu lyftaren till sitt högsta läge. Klämlist Manöverdon Motorpelare Motorpelare 1. Anslut motorpelarna 2. Anslut klämskyddet 3. Anslut manöverdonet 4. Anslut nätspänningen Justera ramsystemet i djupled och sidled. Djupet justeras så att stomdjupet stämmer med övrig inredning. (Justerbart för att passa stomdjup 560 mm till 580 mm). Fixera bänkplanet när justeringen är klar. Se skiss nedan. (Styrenheten klickar 3 gånger för att signalera att strömmatning finns) = min 5 mm min 5 mm Drag åt skruvarna mellan motorpelarna och aluminiumbalken när justeringen är klar. 4 st skruvar per motorpelaren. 9 Gå nu till sidan 20 och montera tillbehör. Efter monteringen ska ett funktionsprov utföras! (Se avsnitt 4.16)

10 4.9 Montering av bänkfronter Om bänklyftarens sidor inte är inställda till de rätta modulmåtten måste justering göras för att fronter och utdragslådor ska passa. Lossa 6 st låsskruvar, 4 st i aluminiumbalken och 2 st under klämlistprofilen. Justera därefter i sidled till rätt måttindelning och skruva fast. Med leveransen följer fästen med skruv som används för att fixera fronterna i bänklyftaren. Dessa skruvas fast på baksidan av fronterna. Se mått enligt bild nedan. Fronter som levereras från Constella har i vissa fall markeringar för frontfästen. (mm) Montering av manöverknapp för infällnad Placering av manöverknapp väljs i samråd med den person som ska använda Bänklyftaren. Använd dosborr 60 mm för håltagning för manöverknapp. Avståndet från hålets centrum till frontens kant får ej underskrida 100 mm. Om nyckelbrytare medföljer knappen monteras den bredvid knappen. Nyckelbyrtaren är färdigkopplad till knappen med snabbkontakt. Borra med 20mm borr i bänkfronten och montera nyckelbrytare. 10

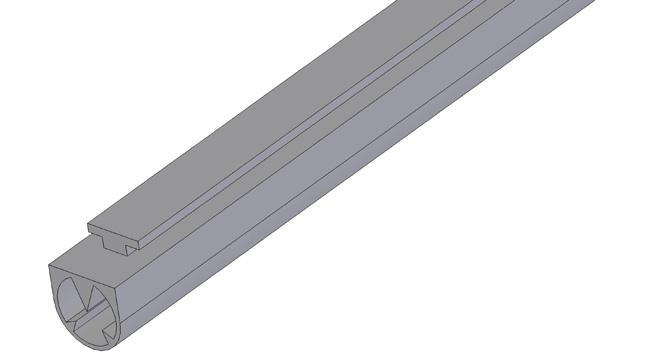

11 4.11 Montering av bänkskiva Placera bänkskivan på bänklyftaren och markera urtag för eventuell spishäll, diskho m.m. Observera! Såga inte bänkskivan liggandes på ramsystemet. Bänklyftaren kan skadas! Fixera bänkskivan i ramsystemet med medföljande fästbeslag och skruv. Justera bänkskivan så att den linjerar i framkant med eventuella övriga bänkskivor Montering av bakkantslist aluminium Vid montering på heltäckande diskbänk måste diskbänken förborras med 2mm borr mm 3 11

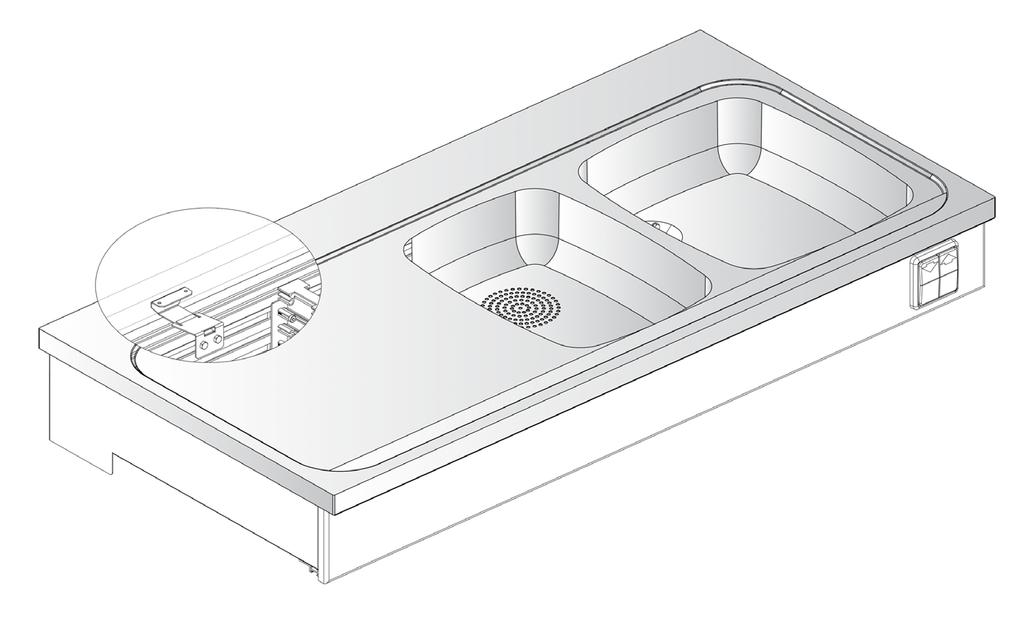

12 4.13 Montering av heltäckande diskbänk, IFÖ Constellas bänklyftare är endast avsedd för diskbänkar som Constella levererar. Heltäckande diskbänkar är specialanpassade för bänklyftaren. Kontakta alltid Constella vid användning av annan diskbänk än Constellas! Läs avsnitt 4.5 på sidan 8 för korrekt avloppsanslutning. Observera om diskbänk inte levereras av Constella: Diskhoarnas djup får max vara 120 mm. Vid användning av djupare hoar sätts klämskyddets funktion ur spel. Montera diskbänkens stödfäste i bakkant av diskbänken. Diskbänkens baksida Fixera diskbänken i framkant vid varje gavel på bänklyftaren. I vissa fall kan det krävas att bänkfronten avlägsnas för att komma åt. 12

13 4.14 Montering av täckskivor Täckskivorna består av två skivor, en som står på golv (inre) och en som följer bänklyftarens rörelse upp och ned (yttre). Skivans tjocklek kan vara mm. Om täckskivor inte är beställda från Constella, se tillverkningsmått enligt skiss till höger. (mm) Inre skivan: bänklyftarens längd -16 mm Yttre skivan: bänklyftarens längd -3 mm Montering av nedre täckskiva Skruva fast gavelfästena i väggen med nedre skivans mått mellan fästenas insida. 2. Skruva fast skivan mellan fästena. 1 2 Nedre skivans mått (inre) , Montering av övre täckskiva 1. Skruva fast gavelplåtarna på skivan. 2. Markera och borra hål med 6 mm borr enligt skiss ,5 13

14 4.16 Funktionsprov Efter installation ska komplett funktionsprov med full last genomföras: * Provkör bänklyftaren upp och ner hela vägen till respektive ändläge. Kontrollera att bänken löper fritt utan hinder, klämrisker och missljud. Kontrollera att den står kvar i nedre respektive övre läge. * Kontrollera att motorpelarna rör sig exakt lika. * Kontrollera att inga kablar eller slangar kommer i kläm. * Kör bänken nedåt och kontrollera att klämlisten under bänkens framkant fungerar genom att trycka lätt på den. Bänken ska stanna omedelbart och vända uppåt för att frige utrymme. 5.1 Säker användning Bänklyftaren är konstruerad och försedd med säkerhetsanordningar för att förebygga och undvika skador och olyckor. Det är ändå mycket viktigt att användaren är väl instruerad i sättet att installera och handha Bänklyftaren. I det följande avses med Bänklyftaren såväl maskinen som påmonterade tillbehör såsom lådor, skärbrädor, diskbänkar och spishällar. Använd Bänklyftaren endast till det den är avsedd för. Handhavandet måste ske på ett sådant sätt att risk för skador på person och egendom inte uppstår. Bänklyftaren får endast handhas av personer som läst och förstått dessa instruktioner och har behörighet för att använda den. Tänk på att du som användare har ansvar för att ingen kommer till skada. Bänklyftaren och arbetsområdet måste vara i fullgott skick. Bänklyftaren får ej användas om skador eller fel uppkommit som påverkar drift- och funktionssäkerheten. Vidrör inte någon del av lyften vid körning. Tryck enbart på manöverknappen för önskad rörelseriktning. Stick aldrig in händer, armar eller andra kroppsdelar eller föremål över eller under bänkskivan eller skåpen då Bänklyftaren körs. Speciellt stora klämrisker uppstår om rullstolsburna personer sitter under bänken. Kör inte Bänklyftaren med utdragna lådor, skärbrädor eller öppna skåpluckor. Höj inte Bänklyftaren om inte utrymmet över den är fri från personer eller föremål. Speciellt om Bänklyftaren används under en Väggskåpslyft som har inställbar höjd är risken särskilt stor att man inte är observant på utrustning eller varor som kan komma i kläm. Observera klämrisk mellan Bänklyftarens bänk och intilliggande bänkar. Anordningar under bänken, t. ex. djupa hoar kan innebära utökade klämrisker. Endast laster som är stabilt och säkert arrangerade får hanteras. Tänk på stjälpningsrisken för material på bänken som har instabil uppställning, t. ex. som är vårdslöst staplat. Säkerhetsanordningar får ej sättas ur bruk eller avlägsnas. Förändringar av Bänklyftaren som påverkar drift- eller funktionssäkerhet är inte tillåtna. Överbelasta inte Bänklyftaren och ge akt på att lastfördelningen är den rätta. Det är absolut förbjudet för personer att vistas på bänken, att kliva på utdragna lådor och skärbrädor eller att använda Bänklyftaren för lyft av personer. Eftersträva alltid att placera lasten fördelad på bänken, för att undvika snedbelastning. Beakta risken att lasten kan komma i rullning, glida eller rasa. Använd säkra och tillräckliga lyftmetoder vid hantering av last till och från Bänklyftaren. Ge speciellt akt på hantering av tungt gods, samt gods med farligt innehåll eller med vassa hörn och kanter. Tänk på riskerna med de arbeten som utförs på Bänklyftaren. Riskerna är beroende av den utrustning som finns på bänkskivan. Bänklyftaren ska årligen genomgå kontroll i syfte att förebygga olycksfall. Boverkets, Elsäkerhetsverkets, Arbetsmiljöverkets och andra myndigheters föreskrifter ska efterlevas. Använd inte Bänklyftaren som domkraft för t. ex. lyft av varor från golvet. Använd inte Bänklyftaren i potentiellt explosiv miljö. Vid användning i publik miljö, speciellt där barn kan komma in i maskinens arbetsområde, ska operatören vidta tillräckliga åtgärder för att förhindra att personer kommer in i riskområdet då maskinen körs, t. ex. genom att avspärra arbetsområdet. Skyltar och märkningar får ej avlägsnas eller göras oläsliga. Vid inspektioner, service och reparationer ska det ej finnas last på bänken eller i lådor. Bänklyftaren kan behöva demonteras för att utföra service och reparationer. De vanligaste funktionerna kan dock nås genom att demontera täckskivorna. Installation, service och reparationer får endast utföras av personal som har erforderlig kompetens. Endast Constellas originalreservdelar ska användas vid utbyte av delar. Vårt garantiåtagande kan annars upphävas i sin helhet. Ändra eller modifiera aldrig några komponenter som på något sätt kan påverka maskinens säkerhet och stabilitet. 14

15 5.2 Säkerhetsutrustning Bänklyftarens undersida är försedd med klämskyddslist. Om klämskyddet trycks in stannar bänklyftaren omedelbart. Klämskyddets funktion ska kontrolleras ofta. 5.3 Lastfördelning och sidokrafter Observera att maxlast avser last placerad jämnt utbredd och fördelad på hela bänkytan. Punktlaster tillåts ej. Bänkskiva, spishäll, diskbänk och annan utrustning ska inräknas i lasten. Det är absolut förbjudet för personer att vistas på bänken, att kliva på utdragna lådor och skärbrädor eller att använda lyftaren för lyft av personer. Grundkravet på lastfördelning: * 100 % av märklasten utbredd över hela bänkytan, med tyngdpunkten i bänkytan eller lägre. * Sidokrafter tillåts ej. Sidokrafterna uppstår t. ex. genom att man trycker mot Bänklyftaren eller lasten. Det är mycket svårt att kontrollera hur stor den aktuella sidokraften är, så största försiktighet måste alltid iakttagas. Förutom Bänklyftarens inbyggda säkerhetsarrangemang kan ytterligare säkerhetsåtgärder krävas på eller intill Bänklyftaren. Diskutera lämpliga åtgärder med Constellas representant eller med skydds ombud, arbetarskyddsbesiktningsman eller motsvarande. Vi rekommenderar att en Riskanalys enligt Maskindirektivet upprättas för den aktuella arbets situationen. Om tilläggsutrustning monteras av användaren måste Constella kontaktas för godkännande av belastningsförhållandena. 5.4 Åtgärder efter avslutad användning Bänklyftaren ska efter utfört arbete lämnas i sitt aktuella läge. Stäng av huvudströmbrytaren om obehörig användning kan förekomma. För att förhindra obehörig användning kan dessutom manöverpanelen förses med säkerhetslås, varigenom manöverkretsen kopplas bort. 5.5 Alternativa manöverdon Manöverplatsen ska vara placerad så att man har uppsikt över Bänklyftaren och dess rörelse, men inte direkt inom arbetsområdet, där operatören kan utsättas för föremål som ramlar ner från bänken. (På grund av utrymmesskäl kan det ibland krävas att manöverdonet placeras inom arbetsområdet.) Manöverknapp, infälld Knappen monteras infälld i bänkfront, skåpsida etc. Handkontroll med spiralkabel Handkontrollen är på baksidan försedd med en krok för upphängning. Se också avsnitt 5.1, Säker användning, beträffande säkra förhållanden och risker vid hantering av lyftaren och lasten! 15

16 5.6 Rengöring I användning i köksmiljö kan mekanismen utsättas för nedsmutsning. Eftersom Bänklyftaren innehåller elektriska komponenter är det mycket viktigt att rengöringen följer den rekommen derade beskrivningen. VARNING! * Bänklyftaren får under inga omständigheter vara ansluten till elnätet under rengörings arbetet. * Bänklyftaren får absolut inte sköljas med vatten! (gäller ej diskbänk). Skötselråd: Avlägsna täckskivorna under bänken framför motorpelarna. Bänklyftaren rengöres med ljummet vatten och ett icke repande rengöringsmedel innehållande tvål eller liknande. Använd wettextrasa eller liknande. Efter rengöring ska ytorna torkas torra för att undvika kalkavlagringar. Repande rengöringsmedel eller repande verktyg t. ex. stålull får inte användas. 5.7 Underhåll Bänklyftaren är underhållsfri. Smörjning och andra åtgärder är utförda på fabrik för lyftarens hela livstid. Ur säkerhetssynpunkt bör dock vissa komponenter kontrolleras årligen. * Inspektioner, service och reparationer ska utföras av kompetent personal. * Tag bort föremål från bänken innan underhålls- och reparationsarbeten utförs. 1. Kör lyftaren ner och upp hela vägen till respektive ändläge. Kontrollera att den löper fritt utan hinder, klämrisker och utan missljud. Kontrollera att den stannar och står kvar i nedre och övre läge. 2. Kör bänken nedåt och kontrollera att klämlisten under bänken fungerar genom att trycka lätt på den. Bänken ska stanna omedelbart och vända uppåt för att frigöra utrymme. 3. Kontrollera att inte kablar, vatten- & avloppsslangar är skavda, klämda eller att de bryts. 4. Kontrollera att vägginfästningarna är hela. 5. Om bänken lutar framåt kan justering göras enligt monteringstruktionen. Utförda kontroller och reparationer ska dokumenteras i Driftboken i avsnitt Anvisningar för återanvändning Vid återanvändning av Bänklyftaren ska den rengöras, besiktigas och funktionskontrolleras innan den sätts upp på den nya platsen. Vi rekommenderar att maskinen sänds till Constella eller Constellas representant för att få detta åtgärdat. Vid ny installationsplats ska förnyad riskanalys utföras. Maskinen är tillverkad av återvinningsbara material eller av material som kan återanvändas. 7. Skyltar I förpackningen där instruktionsboken levereras finns även skyltar som ska placeras i köket. Klämrisk i framkant av bänkskiva Om bänkskivan på bänklyftare och bänkskiva på angränsande skåp sticker ut framför front respektive skåpstomme föreligger klämrisk. Skylten som varnar för klämrisk placeras på kortsidan av bänkskivan på bänklyftaren. Skylten som visar att köket är specialutrustat placeras väl synligt bredvid manöverknappen. Skylten som anger maxlast placeras väl synligt bredvid manöverknappen. 16

17 8. Garanti I enlighet med garantivillkoren avhjälper tillverkaren kostnadsfritt alla fel som kan hänföras som fabrikations- eller materialfel och som uppstår inom tjugofyra (24) månader från leveransdag. OBS! Andra garantivillkor kan förekomma. Se aktuellt ordererkännande beträffande gällande villkor. För att garantin ska gälla ska kontroller och underhåll utföras i enlighet med instruktionerna. Denna garanti täcker inte kostnaderna för normalt underhåll, inställningar eller regelbundna justeringar i enlighet med instruktionerna. Inte heller arbetskostnader för sådana åtgärder är täckta av garantin. Skador orsakade av felaktig montering, missbruk eller felaktig användning av utrustningen medför att garantin upphör att gälla. Innan garantijobb påbörjas ska Constella kontaktas för utredning. Vid retur av delar ange alltid på försändelsen data enligt maskinskylten, d.v.s. Typ, Tillverkningsnummer, År och beskriv driftförhållandena för maskinen. Glöm inte att ange er handläggares namn, adress och telefonnummer. 9. DRIFTBOK - Service och Underhåll Typ och modell: Tillverkningsnummer: Levererad: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: 17

18 10. Felsökning Bänklyftaren är konstruerad och utprovad för att uppnå optimal driftsäkerhet och livslängd, under förutsättning att drift och skötsel samt kontroller utförs i enlighet med givna instruktioner. Om det ändå skulle uppstå något problem kan ni få vägledning enligt felsökningslistan nedan. Tag bort eventuella föremål på bänken innan felsökning och reparationer utförs. Felsökning, service och reparationer ska utföras av kompetent personal. Om problem kvarstår efter att ni har vidtagit åtgärder i enlighet med listan nedan bör ni kontakta behörig reparatör eller er leverantör. Symptom Bänklyftaren rör sig ej vid manöverpuls Bänklyftaren går endast att köra uppåt Bänklyftaren har stannat i översta läget Åtgärd Kontrollera att det finns strömmatning i eluttaget. Kontrollera att kablarna sitter fast i manöverknappen. Försök att nollställa systemet genom att hålla in nedåtknappen i ca 5 sekunder. Nollställningen har lyckats om ett klickande ljud hörs. Försök nu köra lyftaren till sina ändlägen. Bänklyftaren går ej att manövrera nedåt om klämskyddet ej identifieras av styrenheten. Kontrollera att klämskyddslisten är ansluten och hel. Kontrollera anslutningarna mellan klämskydden om lyftaren är utrustad med flera klämlister. Kontrollera att det finns strömmatning i eluttaget. Kontrollera att kablarna sitter fast i manöverknappen. Bänklyftaren går ej att manövrera nedåt om klämskyddet ej identifieras av styrenheten. Kontrollera att klämskyddslisten är ansluten och hel. Kontrollera anslutningarna mellan klämskydden om lyftaren är utrustad med flera klämlister. Om lastplanet inte rör sig efter åtgärderna ska behörig reparatör och/eller er leverantör kontaktas. Denne ska som första åtgärd, efter ovanstående kontroll punkter, kontrollera att alla kablar är isatta och hela. Efter att reparationer utförts på bänklyftaren ska komplett funktionsprov med full last genomföras, innan den åter tas i användning. (Se avsnitt 4.16) 11. Reservdelslista Om någon detalj inte fungerar eller har gått sönder, kontakta er leverantör. Endast Constellas originalreservdelar ska användas vid utbyte av delar. Vårt garantiåtagande kan annars upphävas i sin helhet. Returnering av reservdelar: Tag kontakt med Constella vid retur av delar. Återsänd inte reservdelar som förslitits genom normal användning eller skadats genom olyckshändelse. Återsänd förslitna, skadade eller obrukbara delar om fel anses falla under garantiåtagandet. Returnera i så fall delarna omgående, då annars rätten till ersättning kan gå förlorad. Vid reservdelsbeställning var god ange Bänklyftarens tillverkningsnummer och typ. Pos: Benämning: Motorpelaren 2 Styrcentral 3 Nyckel till säkerhetslås 4 Klämskyddsslist 5 Infälld knapp

19 12. Elsystem / Elschema Styrcentral, 2 motorer Input: 230 V / 50Hz / 2,5A Klämskydd Manöverdon Motor 2 Motor EG-Försäkran om överensstämmelse (Enligt EG:s maskindirektiv 2006/42/EG, bilaga 2A). Tillverkare Constella Försäljning AB Box 10024, Borlänge SVERIGE Tfn: +46 (0) Fax: +46 (0) Försäkrar härmed att Plats för maskinskylt alla tillämpliga delar tillverkad i överensstämmelse med Maskindirektivet 2006/42/EG, samt i enlighet med Lågspänningsdirektivet, 2006/95/EG och EMC-direktivet, 2004/108/EG. I tillämpliga delar har följande harmoniserade standards beaktats vid konstruktion och tillverkning: EN EN ISO 13857:2008 Maskinsäkerhet - maskiners elutrustning - Allmänna fordringar. Skyddsavstånd för att hindra att armar och ben når in i riskområden BORLÄNGE Michael Gustavsson 19
