INSTRUKTIONSBOK Tvättställslyftare 416

Transkript

1 Svenska Tvättställslyftare 416 Dok. Nr: M41xx Utgåva: 3 Datum: INSTRUKTIONSBOK Tvättställslyftare 416 Granberg Interior AB Box 6112 SE Norrköping Monteringsupport: Tel

2 För mer information, se:

3 Innehåll Avsnitt: Rubrik: Sida: 1. Introduktion Försäkran om överensstämmelse Avsedd användning - Tekniska data...5 Monteringsinstruktion tvättställslyft Mekanisk uppbyggnad Leveransmoduler Kortlingshöjder Monteringsutrymme för vatten, avlopp och elanslutning Förmontering Montering Funktionsprov...10 Användarinformation: 6.1 Säker användning Lastfördelning och sidokrafter Åtgärder efter avslutad användning Alternativa manöverdon Rengöring Underhåll Anvisningar för återanvändning Skyltar Garanti Driftbok - Service & underhåll Felsökning Reservdelslista Elsystem / Elschema EG-försäkran om överensstämmelse...15

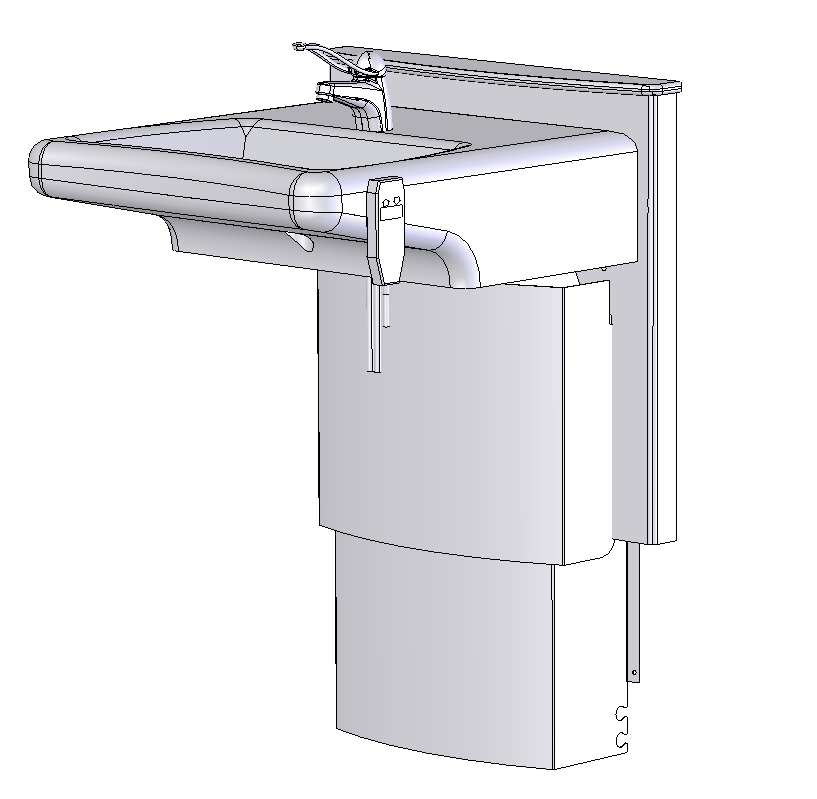

4 1. Introduktion Vi har nöjet att leverera en Granberg Interior Tvättställslyft, ett elektriskt höj- och sänkbart lyftsystem för montering av nya eller befintliga tvättställ utan underskåp. Tvättställslyft serie 416 monteras under spegel eller spegelskåp. I denna serie är enbart tvättstället rörligt och det kan justeras steglöst så att tvättställets överkant kommer cm över golvet. Manövreringen sker enkelt med sladdansluten handkontroll eller fjärrkontroll. Tvättstället är monterat på en ryggskiva belagd med praktiskt och hygieniskt högtryckslaminat som finns i olika färger. Skivan har mjukt rundade kanter på sidan och en liten avställningshylla. Anslutningarna med flexibla slangar döljs bakom en teleskopisk kåpa. De olika lyftarna kan utrustas med ett omfattande sortiment av tvättställ, i enlighet med våra broschyrer. Andra modeller av tvättställ kan vara utförda så att de inte passar beträffande fastsättnings anordningar, vikt och dimensioner. Granbergs frånsäger sig allt ansvar för användning av andra modeller än de av oss godkända. Endast behöriga personer får använda Tvättställslyften! Behörighet innebär skyldighet att ta del av, samt följa instruktionerna. Det är mycket viktigt att ni läser och förstår instruktionerna innan ni använder Tvättställslyften. Om ni har frågor - kontakta Er leverantör. Denna Instruktion ska finnas tillgänglig för berörd personal, förvaras på skyddad plats och ska åtfölja produkten, om den övergår till annan installationsplats eller annan bostadsägare. Korrekt användning, manövrering, inspektioner och underhåll är avgörande för effektivt och säkert arbete. 2. Försäkran om överensstämmelse med EU-Direktiv Denna produkt är CE-märkt och försäkras därmed vara i överensstämmelse med de grundläggande kraven gällande funktion och säkerhet, i enlighet med de aktuella Maskin-, EMC- och Lågspänningsdirektiven. Separat EG-Försäkran om överensstämmelse återfinns i avsnitt 16. 4

5 3. Avsedd användning - Tekniska data Tvättställslyft 416 är avsedd att genom en vertikalrörelse manövrera ett tvättställ och i förekommande fall spegel och belysning till en bekväm placering. Användningen ska ske inomhus under normala bostads förhållanden beträffande temperatur, fuktighet och belysning. Tvättställslyften, som har elskyddsklass IP 54, är avsedd för användning i fuktiga utrymmen, men inte för översköljning och spolning med vatten. Den spiralkabelförsedda handkontrollen har skyddsklass IP 65. Det är absolut förbjudet för personer att vistas på tvättstället, eller att använda den för lyft av personer. Det är heller inte tillåtet att använda lyften som uppresningsstöd. Modell: 416 Byggform Ryggskivans bredd Tvättställsenhet med låg ryggskiva. Enheten monteras under spegel eller spegelskåp. 650 mm Tvättställshöjd, justerbar mm * Totalt djup från vägg * mm ** Vertikalrörelse, max Tid för lyft- eller sänkrörelse, ca Totalhöjd Strömförsörjning Effektförbrukning Max antal arbetscykler per timme 6 Manöverspänning Belysningsspänning -- Egenvikt med tvättställ, maximal storlek Maxlast på tvättställ Ljudtrycket understiger * Måttet beror på tvättställsmodell ** Måttet avser i mitten i bakkant på tvättställ 250 mm 14 sek mm 230 V 160 W 24 V DC 70 kg 50 kg 70 db(a) 4.1 Mekanisk uppbyggnad tvättställslyft 416 Tvättställslyft 416 består av glidskenor vilka tillsammans med en ryggskiva fästs på en vägg. På ryggskivan monteras tvättställ. Lyft- och sänkrörelsen åstadkoms med elmotordrivet ställdon, vilket är infäst mellan vägg och ryggskiva. Under tvättstället sitter teleskopiska täckplåtar som täcker motor och installationer. 5

6 4.2 Leveransmoduler tvättställslyft 416 Leverans i kartonger enligt följande. Delarna ska monteras enligt monteringsanvisningen. Emballaget lämnas till organiserad materialåtervinning. x 4 x 2 Monteringsmall Motor med styrenhet Motorfäste, sprintar och låsringar. Ryggplatta med glidram. Handkontroll & kardborrerondeller Tvättställ med monteringsskruvar (tillbehör) Blandare (tillbehör) x 4 Slangsats (tillbehör) Slangskydd Spegel med klammer (tillbehör) 4.3 Kortlingshöjder till tvättställslyft 416 Liggande reglar i vägg ska placeras enligt nedanstående mått. Installatören ansvarar för att tillräckliga metoder och dimensioner används för fastsättning i vägg. Väggens egenskaper, t.ex. porositet, och fästelementens egenskaper avgör vad som är erforderligt. Tänk på att Tvättställslyften kan ha en totalvikt på över 130 kg plus dynamiska rörelseeffekter. Centrumlinje (mm)

7 4.4 Monteringsutrymme för vatten, avlopp och elanslutning Anslutning av vatten- och avloppsledningar ska utföras professionellt, för att förhindra vattenskador. Det är viktigt att rätt material används och att förläggning och fixering sker korrekt. Granbergs original-anslutningsmaterial och anvisningarna i denna instruktion tillförsäkrar rätt utförande, om kompetent montör sköter installationen. Vattenanslutningen ska ske till 1/2 ballofixkoppling. Bild 1 Bild 2 Avloppsslangen är 32 mm i diameter. Rekommenderad placering av vatten: Inom den grå zonen enligt bild 2. Om vattenrör kommer från sidan finns urtag i slangskydden 0-75 mm över golv. Rekommenderad placering av avlopp: I golv 50 mm från vägg i centrumlinjen. Alternativ placering av avlopp: Inom den grå zonen enligt bild 2. Rekommenderad placering av elanslutning: Inom den grå zonen enligt bild Centrumlinje OBSERVERA! Hänsyn ska tas till regler gällande el i duschrum. Koppla alltid in jordfelsbrytare till strömförsörjningen för motorn. Tvättställslyften ska kopplas till en separat huvudströmbrytare som placeras i badrummet eller dess närhet. Elanslutningen ska göras av behörig elektriker! 4.5 Förmontering av tvättställslyft 416 Skjut in bultarna för montering av tvättställ i ryggplattan. (Bultarna ska skjutas in bakifrån). Montera konsoler om tvättstället är av den typen. 7

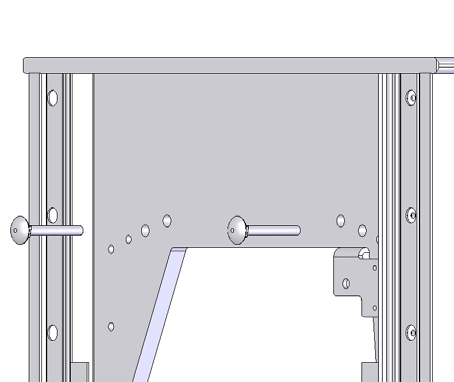

8 4.6 Montering av tvättställslyft 416 Tänk på att hantera Tvättställslyften med dess utrustning med tillräckliga lyftanordningar, och med beaktande av ergonomiska principer. Placering på vägg: * Kontrollera så att väggen är plan och lodrät. * Tvättställslyften ska ha en springa på 100 mm till angränsande vägg eller skåpsida. Monteringen ska göras av kompetent personal! N 310 N Markera centrumlinjen på väggen. Placera mallen mot väggen och kontrollera med vattenpass att den står rakt. Lägg under brickor vid behov. Ställ ryggskivan med glidskenorna på mallen. Skruva fast glidskenorna i väggen genom alla 6 hål. Dragkraft 550 N, tvärkraft 310 N per skruv. (Skruvar ingår ej) Markera samtliga 8 hål i mallen på väggen. (Markeringarna visar fäste för motor och slangskydd). 3 4 Övre sprint 580 N A 620 N Nedre sprint Tag bort mallen. Skruva fast motorfästet (A) i väggen. Dragkraft 580 N, tvärkraft 620 N per skruv. (Skruvar ingår ej) Montera motorn mellan ryggskivan och motorfästet på väggen. Glöm ej låsringarna! Koppla in handkontrollen och provkör lyften upp och ner. Kontrollera att den löper fritt utan hinder och missljud. Låsring 8

9 5 6 7 Montera vatten- och avloppsslangar. Obs! Fixera slangarna i vägg, kör upp lyften till ändläge och kontrollera att slangarna är tillräckligt långa ovanför fixeringspunkten. Skruva fast den inre täckplåten i väggen. Montera tvättstället på ryggskivan Häng den yttre täckplåten på ryggskivan. Montera handkontrollen på något av två följande sätt: Upphängningskrok: Vid leverans är Handkontrollen utrustad med en krok för upphängning. Kardborrefäste: Skruva bort kroken på Handkontrollen och montera medföljande kardborrerondeller på handkontrollens baksida. Spegelbeslaget utan fjäder monteras under spegeln. Spegelbeslaget med fjäder monteras på sidorna av spegeln. Montering av spegel ner bakom lyft (tillbehör) * Kör ner lyften till dess ändläge. * Montera spegeln precis vid hyllans kant. OBS! Se till att spegeln går fritt när tvättstället körs upp. Bilden visar tvättställslyft 416 färdigmonterad. 9

10 5. Funktionsprov Efter installation ska komplett funktionsprov med full last genomföras: Provkör Tvättställslyften upp och ner hela vägen till respektive ändläge. Kontrollera att den går fritt utan hinder och missljud. Kontrollera att inga kablar och slangar kommer i kläm och att vatten- och avloppsslangar är fixerade i vägg. OBS! Kör upp lyften till ändläge och kontrollera att slangarna är tillräckligt långa ovanför fixeringspunkten. 6.1 Säker användning Tvättställslyften är konstruerad och försedd med säkerhetsanordningar för att förebygga och undvika skador och olyckor. Det är ändå mycket viktigt att användaren är väl instruerad i sättet att installera och handha Tvättställslyften. I det följande avses med Tvättställslyften såväl maskinen som påmonterat tvättställ och ev. spegel. Använd Tvättställslyften endast till det den är avsedd för. (Se avsnitt 3). Handhavandet måste ske på ett sådant sätt att risk för skador på person och egendom inte uppstår. Tvättställslyften får endast handhas av personer som läst och förstått dessa instruktioner och har behörighet för att använda den. Tänk på att du som användare har ansvar för att ingen kommer till skada. Tvättställslyften och arbetsområdet måste vara i fullgott skick. Tvättställslyften får ej användas om skador eller fel uppkommit som påverkar drift- och funktionssäkerheten. Ej heller om Tvättställslyften har reparerats, ändrats eller justerats utan ansvarig persons tillstånd och godkännande. Tillse att Tvättställslyften monteras på fast, plan och helt vertikal vägg med tillräckliga fastsättningsförband för den totala vikten inkl. tvättställ, innehåll i detta, spegel och föremål. Manöverdonet ska vara placerat så att operatören har full uppsikt över Tvättställslyften och dess omgivning under hela tiden som rörelser äger rum. Vidrör inte någon del av lyften vid körning. Tryck enbart på manöverknappen för önskad rörelseriktning. Stick aldrig in händer, armar, ben eller andra kroppsdelar eller föremål under tvättstället då Tvättställslyften körs. Om spegeln går ner bakom lyften ska särskild uppmärksamhet riktas mot risken för sammanstötning mellan topphyllans översida och spegelns nederkant. Observera klämrisk mellan Tvättställslyften och intilliggande skåp och bänkar. Endast laster som är stabilt och säkert arrangerade får hanteras. Tänk på stjälpningsrisken för material som har instabil uppställning, t.ex. som är vårdslöst staplat. Om tvättstället är vippbart är risken för att tippa av föremål eller tippa ur vatten extra stor. Låt aldrig Tvättställslyften komma i kontakt med angränsande föremål. Förändringar av Tvättställslyften som påverkar drift- eller funktionssäkerhet är inte tillåtna. Skyltar och märkningar får ej avlägsnas eller göras oläsliga. Överbelasta inte Tvättställslyften och ge akt på att lastfördelningen är den rätta. Det är absolut förbjudet för personer att vistas på tvättstället eller att använda lyften för lyft av personer. Det är heller inte tillåtet att använda lyften som uppresningsstöd. Använd säkra och tillräckliga lyftmetoder vid hantering av last till och från Tvättställslyften. Ge speciellt akt på hantering av tungt gods, samt gods med farligt innehåll eller med vassa hörn och kanter. Tvättställslyften ska årligen genomgå kontroll i syfte att förebygga olycksfall. Boverkets, Elsäkerhetsverkets, Arbetsmiljöverkets och andra myndigheters föreskrifter ska efterlevas. Använd inte Tvättställslyften som domkraft för t.ex. lyft av varor från golvet. Maskinen ska inte ha direktkontakt med livsmedel. Använd inte Tvättställslyften i potentiellt explosiv miljö. Vid användning i publik miljö, speciellt där barn kan komma in i maskinens arbetsområde, ska operatören vidta tillräckliga åtgärder för att förhindra att personer kommer in i riskområdet då maskinen körs t.ex. genom att avspärra arbetsområdet. Vid inspektioner, service och reparationer ska det ej finnas last på tvättstället. De vanligaste funktionerna nås genom att demontera skyddskåpan. Installation, service och reparationer får endast utföras av personal som har erforderlig kompetens. Endast Granbergs originalreservdelar ska användas vid utbyte av delar. Vårt garanti åtagande kan annars upphävas i sin helhet. 10

11 6.2 Lastfördelning och sidokrafter Grundkravet på lastfördelning: * 100 % av märklasten utbredd över hela tvättställsytan, med tyngdpunkten i tvättställsytan. * Sidokrafter tillåts ej. Sidokrafterna uppstår t.ex. genom att man trycker mot Tvättställslyften. Det är mycket svårt att kontrollera hur stor den aktuella sidokraften är, så största försiktighet måste alltid iakttagas. Säkerhetsåtgärder kan krävas på eller intill Tvättställslyften. Diskutera lämpliga åtgärder med Granbergs representant eller med skydds ombud, arbetarskyddsbesiktningsman eller motsvarande. Vi rekommenderar att en Riskanalys enligt Maskindirektivet upprättas för den aktuella arbets situationen. Om tilläggsutrustning monteras av brukaren måste Granbergs kontaktas för godkännande av belastningsförhållandena. 6.3 Åtgärder efter avslutad användning Tvättställslyften ska efter utfört arbete lämnas i sitt aktuella läge. Stäng av huvudströmbrytaren om obehörig användning kan förekomma. För att förhindra obehörig användning kan dessutom manöverdonet placeras inne i ett låsbart skåp. 6.4 Alternativa manöverdon Som standard levereras en handkontroll med spiralkabel, vilken kan hållas i handen vid manövrering. Den placeras på lämpligt ställe, t.ex. hängd på tvättställskanten. Fjärrstyrning med handhållen manöverdosa. IR-mottagaren placeras ovanför tvättställslyften och ansluts till manöverdonskontakten. Innan mottagaren fixeras permanent, kontrollera att den är placerad så att signalerna från handenheten når mottagaren då operatören befinner sig på en praktisk och säker manöverposition. Se också avsnitt 8.1, Säker användning, beträffande säkra förhållanden och risker vid hantering av maskinen och lasten! 6.5 Rengöring I sin användning i badrumsmiljö kan mekanismen utsättas för nedsmutsning. Eftersom Tvättställslyften innehåller elektriska komponenter är det mycket viktigt att rengöringen följer den rekommen derade beskrivningen. VARNING! * Tvättställslyften får under inga omständigheter vara ansluten till elnätet under rengörings arbetet. * Tvättställslyften får absolut inte sköljas med vatten! (gäller ej porslinstvättställ) Skötselråd: Avlägsna täckplåtarna under tvättstället, framför mekanismen rengör med ljummet vatten och ett icke repande rengöringsmedel innehållande tvål eller liknande. Använd wettextrasa eller liknande. Efter rengöring ska ytorna torkas torra för att undvika kalkavlagringar. Repande rengöringsmedel eller repande verktyg t.ex. stålull får inte användas. Tvättställ, spegel och övrig utrustning rengörs och vårdas i enlighet med tillverkarens instruktioner. 11

12 6.6 Underhåll Tvättställslyft 416 är underhållsfri. Smörjning och andra åtgärder är gjorda på fabrik för lyftens hela livstid. Ur säkerhetssynpunkt bör dock vissa komponenter kontrolleras årligen. * Inspektioner, service och reparationer ska utföras av kompetent personal. * Tag bort föremål från tvättstället innan underhålls- och reparationsarbeten utförs. 1. Kör lyften ner och upp hela vägen till respektive ändläge. Kontrollera att den löper fritt utan hinder och klämrisker och utan missljud. Kontrollera att den stannar och står kvar i nedre respektive övre läge. 2. Kontrollera att inte kablar är skavda, klämda eller bryts. 3. Kontrollera att vägg, tvättställs- och spegelinfästningar är hela. Om maskinen lutar på grund av sättningar i vägginfästningarna ska justering göras. Utförda kontroller och reparationer ska dokumenteras i driftboken i avsnitt Anvisningar för återanvändning Vid återanvändning av Tvättställslyft 416 ska den rengöras, besiktigas och funktions kontrolleras innan den sätts upp på den nya platsen. Vi rekommenderar att maskinen sänds till Granbergs eller Granbergs representant för att få detta åtgärdat. Maskinen är tillverkad av återvinningsbara material eller av material som kan återanvändas. 8. Skyltar I förpackningen där instruktionsboken levereras finns två skyltar som ska placeras på tvättstället. Skylten som anger att tvättstället är specialutrustat ska placeras i nedre delen av ryggskivan. Skylten som anger maxlast ska placeras i nedre delen av ryggskivan. 9. Garanti I enlighet med garantivillkoren avhjälper tillverkaren kostnadsfritt alla fel som kan hänföras som fabrikations- eller materialfel och som uppstår inom tjugofyra (24) månader från leveransdag. OBS! Andra garantivillkor kan förekomma. Se aktuellt ordererkännande beträffande gällande villkor. För att garantin ska gälla ska kontroller och underhåll utföras i enlighet med instruktionerna. Denna garanti täcker inte kostnaderna för normalt underhåll, inställningar eller regelbundna justeringar i enlighet med instruktionerna. Inte heller arbetskostnader för sådana åtgärder är täckta av garantin. Skador orsakade av felaktig montering, missbruk eller felaktig användning av utrustningen medför att garantin upphör att gälla. Innan garantijobb påbörjas av kund ska Granberg kontaktas för utredning. Vid retur av delar ange alltid på försändelsen data enligt maskinskylten, d.v.s. Typ, Tillverkningsnummer, År och beskriv driftförhållandena för maskinen. Glöm inte att ange Er handläggares namn, adress och telefonnummer. 12

13 10. DRIFTBOK - Service och Underhåll Typ och modell: Tillverkningsnummer: Levererad: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: 11. Felsökning Tvättställslyft 416 är konstruerad och utprovad för att uppnå optimal driftsäkerhet och livslängd under förutsättning att drift och skötsel samt kontroller utförs i enlighet med givna instruktioner. Om det ändå skulle uppstå något problem kan ni få vägledning vad ni bör göra enligt felsökningslistan nedan. Tag bort föremål från tvättstället innan felsökning och reparationer utförs. Felsökning, service och reparationer ska utföras av kompetent personal. Om problem kvarstår efter att ni har vidtagit åtgärder i enlighet med listan nedan bör ni kontakta behörig reparatör eller Er leverantör. Symptom Tvättställslyften rör sig ej vid manöverpuls Åtgärd Kontrollera att säkringen till strömmatningen är hel. Kontrollera att kontakten till strömmatningen är isatt. Om lyften inte rör sig efter åtgärderna ska behörig reparatör och/eller Er leverantör kontaktas. Denne ska som första åtgärd, efter ovanstående kontroll punkter, kontrollera att alla kablar är isatta och hela samt att signallampan på styrenheten lyser grönt. Om den ej lyser är styrenheten troligen defekt. Beställ ny enhet från Granbergs Efter att reparationer utförts på Tvättställslyften ska komplett funktionsprov genomföras, innan den åter tas i användning. (se avsnitt 7.) 13

14 12. Reservdelslista Om någon detalj inte förefaller fungera eller går sönder, kontakta Er leverantör. Endast Granbergs originalreservdelar ska användas vid utbyte av delar. Vårt garantiåtagande kan annars upphävas i sin helhet. Pos: Benämning: 1 Motor 2 Styrenhet 3 Handkontroll med spiralkabel 4 Kardborrerondeller Returnering av reservdelar: Tag kontakt med Granbergs vid retur av delar. Återsänd inte reservdelar som förslitits genom normal användning eller skadats genom olyckshändelse. Återsänd förslitna, skadade eller obrukbara delar om fel anses falla under garantiåtagandet. Returnera i så fall delarna omgående, då annars rätten till ersättning kan gå förlorad. Vid reservdelsbeställning var god ange Tvättställslyftens tillverkningsnummer och typ. 13. Elsystem 14

15 14. EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE (Enligt EG:s maskindirektiv 2006/42/EG, bilaga 2A). Tillverkare Granberg Interior AB Box 6112, NORRKÖPING SVERIGE Tfn: +46 (0) Fax: +46 (0) Försäkrar härmed att Plats för maskinskylt är i alla tillämpliga delar tillverkad i överensstämmelse med Maskindirektivet 2006/42/EG, samt i enlighet med Lågspänningsdirektivet, 2006/95/EG och EMC-direktivet, 2004/108/EG. I tillämpliga delar har följande harmoniserade standards beaktats vid konstruktion och tillverkning: EN EN ISO 13857:2008 Maskinsäkerhet - maskiners elutrustning - Allmänna fordringar. Skyddsavstånd för att hindra att armar och ben når in i riskområden NORRKÖPING Tobias Granberg, VD 15
