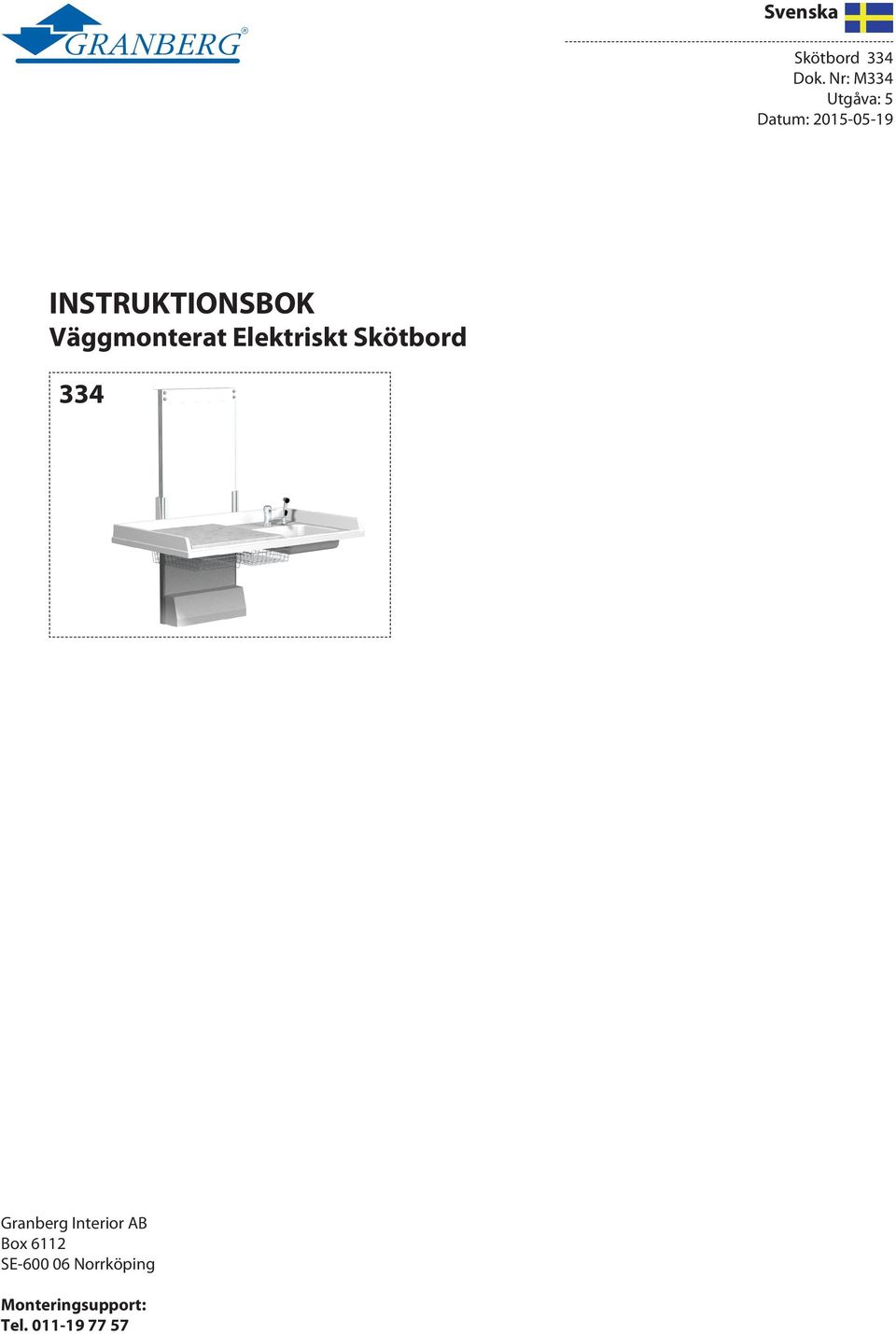

1 Svenska Skötbord 334 Dok. Nr: M334 Utgåva: 5 Datum: INSTRUKTIONSBOK Väggmonterat Elektriskt Skötbord 334 Granberg Interior AB Box 6112 SE Norrköping Monteringsupport: Tel

2 För mer information, se

3 Innehåll Avsnitt: Rubrik: Sida: 1 Introduktion Försäkran om överensstämmelse med EU-direktiv Avsedd användning - Tekniska data...4 Monteringsinstruktion: 4.1 Mekanisk uppbyggnad Leveransmoduler Montering Elanslutning Skötbordets placering Funktionsprov...6 Användarinstruktion: 5.1 Manövrering Säker användning Lastfördelning och sidokrafter Rengöring Underhåll Anvisningar för återanvändning Skyltar Garanti Driftbok - Service & underhåll Felsökning Reservdelslista Elschema EG-Försäkran om överensstämmelse...11

4 1. Introduktion Vi har nöjet att leverera ett Granberg, elektriskt höj- och sänkbart skötbord. Med manöverkontrollen körs skötbordsytan till bekväm arbetshöjd. Endast behöriga personer får använda Skötbordet! Behörighet innebär skyldighet att ta del av, samt följa instruktionerna. Det är mycket viktigt att ni läser och förstår instruktionerna innan ni använder skötbordet. Om ni har frågor - kontakta er leverantör. Denna instruktion ska finnas tillgänglig för berörd personal, förvaras på skyddad plats och ska åtfölja produkten, om den övergår till annan installationsplats. Korrekt användning, manövrering, inspektioner och underhåll är avgörande för effektivt och säkert arbete. 2. Försäkran om överensstämmelse med EU-direktiv Denna produkt är CE-märkt och försäkras därmed vara i överensstämmelse med de grundläggande kraven gällande funktion och säkerhet, i enlighet med de aktuella Maskin-, EMC- och Lågspänningsdirektiven. Separat EG-Försäkran om överensstämmelse återfinns i avsnitt Avsedd användning - Tekniska data Skötbordet är avsett att höja och sänka skötbordsytan. Användningen ska ske inomhus, under normala bostadsförhållanden beträffande temperatur, fuktighet och belysning. Tekniska data, Skötbord: Modell: H Antal drivpelare 1 1 Totalbredd skötbord 800 mm 1400 mm Totaldjup skötbord 965 mm 905 mm Bredd skötyta 700 mm 700 mm Bredd väggstativ 625 mm 625 mm Höjd väggstativ 1430 mm 1430 mm Djup skötyta 700 mm 700 mm Vertikalrörelse, max 730 mm 730 mm Hastighet 50 mm/sek. 50 mm/sek. Strömförsörjning 230 V 230 V Effektförbrukning 230 W 230 W Max antal arbetscykler / timme 6 6 Manöverspänning 24 V DC 24 V DC Maxlast 40 kg 40 kg Ljudtrycket understiger 70 db(a) 70 db(a) 4

5 4.1 Mekanisk uppbyggnad Skötbord Skötbordet består av ett benstativ med lyftdon och skötbordsskiva. 1 Vakuumformat plastbeslag med balja 2 Vändbar tvättbar madrass med dragkedja 3 Blandare med handdusch 4 Heltäckande klämskydd i vakuumformad plast 5 Utdragbara korgar Leveransmoduler 5 Skötbordet levereras på pall i två delar. Sköt bordsyta och väggstativ. 4.3 Montering Innan montering påbörjas måste erforderliga kortlingar finnas i vägg enligt ritning. Kontrollera med vattenpass att väggen är helt lodrät och att golvet är helt vågrätt. Om väggen ej är lodrät måste distanser användas för att skötbordet skall bli lodrätt Kortling 1435 mm Avlopp Ø 40 slang /2 Anslutning varmt / kallt vatten 1) Montera väggstativet i vägg i de övre två monteringshålen och med bifogade vinkeljärn nertill. 2) Lyft av skötbordets övre plastbeslag. 3) Lyft upp skötbordets underdel och skjut ner plattjärnen i aluminiumprofilens yttre spår. Drag åt de övre skruvarna för att få den på plats. Skötytans lutning kan justeras med hjälp av de nedre skruvarna. När justeringen är klar måste de fyra fäst-skruvarna efterdras ordentligt. 4) Anslut kontakten mellan väggstativet och skötbordets underdel. Avlägsna de fyra transportsäkringarna för microbrytarna. Kontrollera att de fyra microbrytarna har frigång innan det klickar till. (När det klickar till bryts strömmen). 5) Lägg på skötbordets överdel och se till att överdelen löper fritt över underdelen. Kontrollera nu att brytfunktionen fungerar. Kör skötbordsytan nedåt och tryck upp underdelen så att skötbordsytan stannar. 6) Anslut tryckslangar och avloppsslang. Om avloppsslangen är för lång så kan änden som ansluts till avloppet kapas till önskad längd. 5

6 4.4 Elanslutning Skötbordet ska kopplas till en huvudströmbrytare i skötbordets närhet. Om skötbordet placeras i våtutrymme ska hänsyn tas till regler gällande våtutrymme. Koppla alltid in jordfelsbrytare till strömförsörjningen för motorn. Elanslutning ska ske till eluttag 230 V, 50 Hz. Eluttaget ska placeras oåtkomligt för barn och hänsyn ska tas till att skötbordsytan lyfts och sänks 700 mm. Kontrollera noggrant kablarnas förläggning och fastsättning så att ingen kabel kan komma i kläm. * Effektbehov 230 W. Elanslutningen ska göras av behörig elektriker! 4.5 Skötbordets placering Placera skötbordet så att det inte förekommer klämrisk till angränsande inredning. Avståndet till angränsande inredning ska vara minst 50 mm. Om avståndet från skötbordsytan till väggar eller intilliggande inredning är mindre än 50 mm föreligger klämrisk. Det är installatörens och användarens ansvar att placera skötbordet så att klämrisker inte föreligger! 4.6 Funktionsprov Efter installation ska komplett funktionsprov med full last genomföras: Provkör skötbordet upp och ner hela vägen till respektive ändläge. Kontrollera att det går fritt utan hinder och missljud. Kontrollera att inga kablar kommer i kläm. 5.1 Manövrering: Skötbordsytan körs upp eller ner till valfri höjd genom att hålla in respektive knapp. OBSERVERA! Kontrollera att inget föremål eller någon person befinner sig under skötbordet vid körning. 6

7 5.2 Säker användning Skötbordet är konstruerat för att förebygga och undvika skador och olyckor. Det är ändå mycket viktigt att användaren är väl instruerad i sättet att installera och handha skötbordet. Skötbordet får endast användas på det sätt som beskrivs i avsnitt 3. Handhavandet måste ske på ett sådant sätt att risk för skador på person och egendom inte uppstår. Skötbordet får endast handhas av personer som läst och förstått dessa instruktioner och har behörighet att använda det. Tänk på att du som användare har ansvar för att ingen kommer till skada. Skötbordet och arbetsområdet måste vara i fullgott skick. Skötbordet får ej användas om skador eller fel uppkommit som påverkar drift- och funktionssäkerheten, ej heller om skötbordet har reparerats, ändrats eller justerats utan ansvarig persons tillstånd och godkännande. Tillse att skötbordet är korrekt monterat enligt avsnitt 4.3. Manöverdonet ska vara placerat så att operatören har full uppsikt över skötbordet under hela tiden som rörelser äger rum. Tryck enbart på manöverknappen för önskad rörelseriktning. Sänk inte skötbordet om inte utrymmet under är fritt från personer eller föremål. Endast laster som är stabilt och säkert arrangerade får hanteras. Låt aldrig skötbordet komma i kontakt med angränsande föremål. Förändringar av skötbordet som påverkar drift- eller funktionssäkerhet är inte tillåtna. Skyltar och märkningar får ej avlägsnas eller göras oläsliga. Överbelasta inte skötbordet. Skötbordet ska årligen genomgå kontroll i syfte att förebygga olycksfall. Boverkets, Elsäkerhetsverkets, Arbetsmiljöverkets och andra myndigheters föreskrifter ska efterlevas. Använd inte Skötbordet i potentiellt explosiv miljö. Vid användning i publik miljö, speciellt där barn kan komma in i maskinens arbetsområde, ska operatören vidta tillräckliga åtgärder för att förhindra att personer kommer in i riskområdet t. ex. genom att avspärra arbetsområdet. Vid inspektioner, service och reparationer ska skötbordsytan vara tömd. Installation, service och reparationer får endast utföras av personal som har erforderlig kompetens. Endast Granbergs originalreservdelar ska användas vid utbyte av delar. Vårt garanti åtagande kan annars upphävas i sin helhet. 5.3 Lastfördelning och sidokrafter Observera att maxlasten 40 kg avser last placerad jämnt utbredd och fördelad på skötbordsytan. Punktlaster tillåts ej. Grundkravet på lastfördelning: * Lasten utbredd över hela skötbordsytan. * Sidokrafter tillåts ej. Sidokrafterna uppstår t. ex. genom att man trycker mot skötbordet eller lasten. Det är mycket svårt att kontrollera hur stor den aktuella sidokraften är, så största försiktighet måste alltid iakttagas. Säkerhetsåtgärder kan krävas på eller intill skötbordet. Diskutera lämpliga åtgärder med Granbergs representant eller med skyddsombud, arbetarskyddsbesiktningsman eller motsvarande. Vi rekommenderar att en Riskanalys enligt Maskindirektivet upprättas för den aktuella arbetssituationen. Om tilläggsutrustning monteras av brukaren måste Granbergs kontaktas för godkännande av belastningsförhållandena. 7

8 5.4 Rengöring I sin användning i rumsmiljö kan mekanismen utsättas för nedsmutsning. Eftersom skötbordet innehåller elektriska komponenter är det mycket viktigt att rengöringen följer den rekommen derade beskrivningen. VARNING! * Skötbordet får under inga omständigheter vara ansluten till elnätet under rengörings arbetet. * Skötbordets mekanism får absolut inte sköljas med vatten! Skötselråd: Skötbordet rengöres med ljummet vatten och ett icke repande rengöringsmedel innehållande tvål eller liknande. Använd wettextrasa eller liknande. Efter rengöring ska ytorna torkas torra för att undvika kalkavlagringar. Repande rengöringsmedel eller repande verktyg får ej användas. 5.5 Underhåll Skötbordet är underhållsfritt. Smörjning och andra åtgärder är gjorda på fabrik för lyftens hela livstid. Ur säkerhetssynpunkt bör dock vissa komponenter kontrolleras årligen. * Inspektioner, service och reparationer ska utföras av kompetent personal. * Tag bort föremålen på skötbordsytan innan underhålls- och reparationsarbeten utförs. 1. Kör skötbordet ner och upp hela vägen till respektive ändläge. Kontrollera att det löper fritt utan hinder, klämrisker och utan missljud. Kontrollera att det stannar och står kvar i nedre respektive övre läge. 2. Kontrollera att inte kablar är skavda, klämda eller att de bryts. Utförda kontroller och reparationer ska dokumenteras i Driftboken i avsnitt Anvisningar för återanvändning Vid återanvändning av skötbordet ska det rengöras, besiktigas och funktions kontrolleras innan det placeras på den nya platsen. Maskinen är tillverkad av återvinningsbart material eller av material som kan återanvändas. Specialinriktade företag tar hand om utslitna maskiner, monterar ned dem och tar tillvara de material som kan återanvändas. 7. Skyltar I förpackningen där instruktionsboken levereras finns två skyltar som ska placeras på skötbordet. Skylten som anger att skötbordet är specialutrustat ska placeras väl synlig på väggstativet. Skylten som anger maxlast ska placeras väl synlig på väggstativet. 8

9 8. Garanti I enlighet med garantivillkoren avhjälper tillverkaren kostnadsfritt alla fel som kan hänföras som fabrikations- eller materialfel och som uppstår inom tjugofyra (24) månader från leveransdag. OBS! Andra garantivillkor kan förekomma. Se aktuellt ordererkännande beträffande gällande villkor. För att garantin ska gälla ska kontroller och underhåll utföras i enlighet med instruktionerna. Denna garanti täcker inte kostnaderna för normalt underhåll, inställningar eller regelbundna justeringar i enlighet med instruktionerna. Inte heller arbetskostnader för sådana åtgärder är täckta av garantin. Skador orsakade av felaktig montering, missbruk eller felaktig användning av utrustningen medför att garantin upphör att gälla. Innan garantijobb påbörjas av kund ska Constella kontaktas för utredning. Vid retur av delar ange alltid på försändelsen data enligt maskinskylten, d.v.s. Typ, Tillverkningsnummer, År och beskriv driftförhållandena för maskinen. Glöm inte att ange er handläggares namn, adress och telefonnummer. 9. DRIFTBOK - Service och Underhåll Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: 9

10 10. Felsökning Skötbordet är konstruerat och utprovat för att uppnå optimal driftsäkerhet och livslängd, under förutsättning att drift och skötsel samt kontroller utförs i enlighet med givna instruktioner. Om det ändå skulle uppstå något problem kan ni få vägledning vad ni bör göra enligt felsökningslistan nedan. Tag bort lasten från skötbordsytan innan felsökning och reparationer utförs. Felsökning, service och reparationer ska utföras av kompetent personal. Om problem kvarstår efter att ni har vidtagit åtgärder i enlighet med listan nedan bör ni kontakta behörig reparatör eller er leverantör. Symptom Skötbordet rör sig ej vid manöverpuls Åtgärd Kontrollera att kontakten till strömmatningen är isatt. Kontrollera att anslutningskabel från klämskydd och manöverkontroll är anslutna korrekt i lyftenheten. Håll knappen för rörelse uppåt intryckt i minst 20 sekunder. Efter att ett klickljud hörs från styrenheten kan du släppa knappen och testa köra bordet. Försök med samma sak med knappen för rörelse nedåt om det ej hjälper. Avlägsna motorlådans plastkåpa på väggstativets nedre kant och kontrollera att alla kontakter sitter ordentligt i styrenheten. Om Skötbordet inte rör sig efter åtgärderna ska behörig reparatör och/eller er leverantör kontaktas. Efter att reparationer utförts på Skötbordet ska komplett funktionsprov med full last genomföras, innan den åter tas i användning. (se avsnitt 4.6) 11. Reservdelslista Om någon detalj inte förefaller fungera eller har gått sönder, kontakta er leverantör. Endast Granbergs originalreservdelar ska användas. Vårt garantiåtagande kan annars upphävas i sin helhet. Returnering av reservdelar: Tag kontakt med Granberg vid retur av delar. Återsänd inte reservdelar som förslitits genom normal användning eller skadats genom olyckshändelse. Återsänd förslitna, skadade eller obrukbara delar om fel anses falla under garantiåtagandet. Returnera i så fall delarna omgående, då annars rätten till ersättning kan gå förlorad. Vid reservdelsbeställning var god ange Skötbordets tillverkningsnummer och typ. Position: Benämning: 1 Styrenhet 2 Handkontroll 3 Madrass

11 12. Elschema Strömkoppling 220 V AC Ställdon Styrenhet Manöverdon 13. EG-försäkran om överensstämmelse (Enligt EG:s maskindirektiv 2006/42/EG, bilaga 2A). Tillverkare Granberg Interior AB Tfn: +46 (0) Box 6112, NORRKÖPING Fax: +46 (0) SVERIGE Försäkrar härmed att Plats för maskinskylt är i alla tillämpliga delar tillverkad i överensstämmelse med Maskindirektivet 2006/42/EG, samt i enlighet med Lågspänningsdirektivet, 2006/95/EG och EMC-direktivet, 2004/108/EG. I tillämpliga delar har följande harmoniserade standards beaktats vid konstruktion och tillverkning: EN Maskinsäkerhet - Maskiners elutrustning - Allmänna fordringar. NORRKÖPING Tobias Granberg, VD 11

12 Box , Norrköping Monteringssupport: Tel: Fax: Internet:
