Innehåll: Avsnitt: Rubrik: 1. Introduktion Försäkran om överensstämmelse Avsedd användning - Tekniska data...4

Transkript

1

2

3 Innehåll: Avsnitt: Rubrik: Sida: 1. Introduktion Försäkran om överensstämmelse Avsedd användning - Tekniska data...4 Monteringsinstruktion: 4.1 Mekanisk uppbyggnad Leveransmoduler Kortlingshöjder, placering av eluttag, vatten och avlopp Montering och inkoppling av styrcentral och manöverknappar Elanslutning Vatten och avloppsanslutning Montering av rak bänklyftare, Montering av bänklyftare i vinkel 45 o, serie 6201, Montering av bänklyftare i vinkel 90 o, serie Montering av frisida till täckskivor Montering av täckskivor om dessa inte är fabriksmonterade Skruvanvisning för fronter om dessa inte är fabriksmonterade Eftermontering av manöverknapp, eluttag, belysningsknapp, säkerhetslås...21 Användarinformation: 5.1 Säker användning Säkerhetsutrustning Lastfördelning och sidokrafter Åtgärder efter avslutad användning Alternativa manöverdon Rengöring Underhåll Anvisningar för återanvändning Skyltar Garanti Driftbok - service & underhåll Felsökning Reservdelslista Elsystem / Elschema EG-försäkran om överensstämmelse...31

4 1. Introduktion Vi har nöjet att leverera en Granberg Bänklyftare Baselift, ett elektriskt höj- och sänkbart lyftsystem. Bänklyftaren används separat, eller tillsammans med Granbergs Väggskåpslyftare och blir då en total anpassning av köket. Enheten passar kök av olika fabrikat, vilka är tillverkade enligt standarden EN 1116 och EN Endast behöriga personer får använda Bänklyftaren! Behörighet innebär skyldighet att ta del av instruktionerna, samt att följa dem. Det är mycket viktigt att ni läser och förstår instruktionerna innan ni använder Bänklyften. Om ni har frågor - kontakta Er leverantör. Denna instruktion ska finnas tillgänglig för berörd personal, förvaras på skyddad plats och ska åtfölja produkten, om den övergår till annan installationsplats eller annan bostadsägare. Korrekt användning, manövrering, inspektioner och underhåll är avgörande för effektivt och säkert arbete. 2. Försäkran om överensstämmelse med EU-direktiv Denna produkt är CE-märkt och försäkras därmed vara i överensstämmelse med de grundläggande kraven gällande funktion och säkerhet, i enlighet med de aktuella Maskin-, EMC- och Lågspänningsdirektiven. Separat EG-Försäkran om överensstämmelse återfinns i avsnitt Avsedd användning - Tekniska data Bänklyftaren är avsedd att genom en vertikalrörelse manövrera bänkskiva* samt lådor, skärbrädor etc. som monteras på den, till en bekväm placering, för att utföra normala köksgöromål. Användningen ska ske inomhus, under normala bostadsförhållanden beträffande temperatur, fuktighet och belysning. I bänkskivan kan man bygga in t.ex. spishäll och diskbänk. Bänklyftaren kan ha rak- eller vinkelbänk. Bänklyftaren är ej avsedd för användning i fuktiga utrymmen. Avgränsande bänkar och bänkskåp förutsätts vara konstruerade och tillverkade enligt Standard EN 1153 och EN 1116 eller enligt senaste svensk köksstandard. * Massiva träbänkskivor rekommenderas ej. 4

5 Tekniska data, Bänklyft Modell: Byggform Rak Vinkel 45 o Vinkel 45 o Vinkel 90 o Bänkbredd mm mm / vinge mm / vinge mm / vinge Arbetshöjd exkl. bänkskiva mm mm mm mm Stomdjup, från vägg exkl. front 560 / 580 mm 560 mm 560 mm 560 mm Vertikalrörelse, max 300 mm 300 mm 300 mm 300 mm Tid för lyft- eller sänkrörelse ca. 20 sek. ca. 20 sek. ca. 20 sek. ca. 20 sek. Strömförsörjning 230 V / max 2,5 A 230 V / max 2,5 A 230 V / max 2,5 A 230 V / max 2,5 A Max Effektförbrukning 575 W 575 W 575 W 575 W Max antal arbetscykler / timme Manöverspänning 24 V DC 24 V DC 24 V DC 24 V DC Egenvikt 15 kg / meter 15 kg / meter 15 kg / meter 15 kg / meter Maxlast på bänklyft 100 kg 100 kg 100 kg 100 kg 4.1 Mekanisk uppbyggnad Bänklyftaren består av väggmonterade motorben och ett ramsystem i aluminium. Täckskivor av 16 mm melaminbelagd spånplatta (tillbehör). På ramsystemet monteras fronter och bänkskiva. I ramsystemet kan lådor, skärbrädor, manöverdon, spishäll och diskbänk monteras. Höj- och sänkrörelsen åstadkoms med motordrivna ställdon, vilket är infäst mellan vägg och ramsystem.

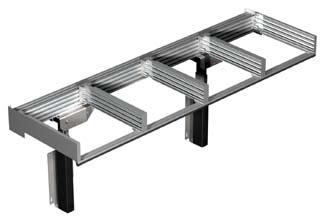

6 4.2 Leveransmoduler Bänklyftaren levereras i kartonger, delarna ska monteras enligt monteringsanvisningen. Emballaget lämnas till organiserad materialåtervinning. Ramsystem i aluminium Manöverknapp (Knappen på bilden är för infälld montering) Motorpaket, 2 motorben Motorpaket, 3 motorben Motorpaket, 4 motorben ) Motorben 2) Styrcentral med klämlistanslutning 3) Nätsladd 4) Fästbeslag med skruv för inre täckskiva. 5) Fästbeslag för yttre täckskiva 1) Motorben 2) Styrcentral med klämlistanslutning 3) Nätsladd 4) Fästbeslag med skruv för inre täckskiva. 5) Fästbeslag för yttre täckskiva 1) Motorben 2) Styrcentral med klämlistanslutning 3) Nätsladd 4) Fästbeslag med skruv för inre täckskiva. 5) Fästbeslag för yttre täckskiva Täckskivor (tillbehör) Flexibla vattenslangar (tillbehör) Flexibel avloppsslang (tillbehör) Exempel på fler tillbehör: Bänkskivor, spishäll, diskbänk, blandare, lådor, skärbrädor, hurtsar, manöverdon, extra klämskyddsanordningar. 6

7 4.3 Kortlingshöjder, placering av eluttag, vatten och avlopp Liggande reglar i vägg, eluttag, vatten och avloppsanslutning ska placeras enligt nedanstående tabell: Arbetshöjd: Kortling /infästning A-mått: Kortling /infästning B-mått: Fritt monteringsutrymme under motorben: Placering av el Placering av vatten & avlopp Kakelhöjd: Pos. E mm* 154 mm** 434 mm** 100 mm Pos. D*** Pos. D*** 700 mm * Måttet avser exklusive bänkskiva. ** Liggande reglar bakom hela lyftaren. *** Max 100 mm över golv. Fritt monteringsutrymme från vägg till täckskivor är 111 mm, se pos. F, bild 2. Bild 1 Bild 2 (mm) E B A D F 4.4 Montering och inkoppling av styrcentral och manöverknappar Styrcentralen monteras under aluminiumbalken på bänklyftare som är 90 cm eller bredare. På lyftare smalare än 90 cm skruvas syrcentralen i väggen mellan motorben max 55 cm från golv till överkant styrcentral. G Alla kablar till manöverknappar ska fixeras med dragavlastare (G). Detta gäller även knapp för t.ex. Väggskåpslyftare. 7

8 4.5 Elanslutning Bänklyftaren ska kopplas till en separat huvudströmbrytare som placeras i köket eller dess närhet. Eluttag, 230V, 50 Hz placeras enligt avsnitt 4.3. * Effektbehov 230 W Elanslutningen ska göras av behörig elektriker! 4.6 Vatten- & avloppsanslutning Vattenanslutning ska ske till 1/2 ballofixkoppling. Se avsnitt 4.3 för korrekt placering. A B Anslut avloppslangen till avloppet. OBS! Fixera vattenlåset med klämma (A). Provkör lyftaren och kontrollera att slangen går fritt. Anslut vattenslangen. OBS! Fixera rören med klämma (B) i aluminiumbalken. Provkör lyftaren och kontrollera att slangarna går fritt. Observera! Anslutning av vatten- och avloppsledningar ska utföras professionellt, för att förhindra vattenskador. Det är viktigt att rätt material används och att förläggning och fixering sker korrekt. Granbergs original anslutningsmaterial och anvisningarna i denna instruktion tillförsäkrar rätt utförande om kompetent montör sköter installationen. 8

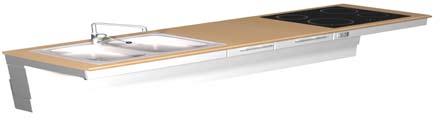

9 unless otherwise specifiedz dimensions are in inches tolerancesz fractional î angularz mach î bend î two place decimal î three place decimal î interpret geometric tolerancing perz material finish do not scale drawing drawn checked eng apprn mfg apprn qnan commentsz name date 4.7 Montering av rak bänklyftare serie 6200 Följ nedanstående steg för korrekt montering. Observera! - Kakel på vägg ska sättas innan montering av bänklyftare påbörjas. - För att underlätta placeringen i sidled monteras skåpen på ena sidan innan bänklyftaren monteras. - Bänklyftaren ska ha en springa på 5-8 mm till angränsande skåp eller vägg. - Se avsnitt 4.3 för korrekt höjdmontering av motorben. Monteringen ska göras av kompetent personal! Placera monteringsklossarna på golvet. Ställ motorbenen på klossarna och skruva i vägg genom de 1 2 ovala hålen. Använd ej de runda hålen. Lägg på ramsystemet på motorbenen och frag åt skruvarna löst. Finjustering sker senare. titlez size S R A A 3 Anslut motorbenen, manöverdonet och nätsladden enligt bild. Synkronisera motorbenen: Håll nedåtknappen intryckt i minst 5 sekunder tills styrcentralen klickar till. När du hör det klickande ljudet har synkroniseringen lyckats. Kör nu bänklyftaren till sitt högsta läge. Klämlist Manöverdon Motorben Motorben 4 Justera ramsystemet i djupled och sidled. Kontrollera att avståndet från ramsystemet till vägg och avgränsande inredning är 5-8 mm. Fixera skruvarna mellan motorbenen och balken i ramsystemet. 15 mm 9

10 Kontrollera med vattenpass att bänklyftaren står 5 i våg. Lösgör vägginfästningen genom de ovala 6 hålen för att justera motorbenen vertikalt. Fixera höjden med de sista montagehålen i motorfästet. Montera fronter, lådor och utdragsskiva. Montera infälld alu-knapp för manövrering. 7 8 Placering av knapp väljs i samråd med användaren av bänklyftaren. Använd 60 mm dosborr vid håltagning i front. Fixera kablarna med kabelavlastare bakom front. Såga urtag för spishäll och diskho i bänkskivan. OBS! Såga ej bänkskivan liggandes på ramsystemet. Det finns risk att bänklyftaren skadas! 9 Fixera bänkskivan i ramsystemet med medföljande fästbeslag och skruv. En i bakkant och en i framkant på varje sida av mellansidorna där möjlighet finns. 10 Bakkantslist i aluminium monteras efter montering av bänkskiva: Tag bort ytterdelen. Skruva fast innerdelen enligt position (D). Tryck tillbaka ytterdelen och drag bort skyddsfilmen. date Innerdel D Ytterdel 10

11 11 Montera täckskivor. Tryck på anslutningslist mot golv på undersidan av en av skivorna. Res upp skivan mot motorbenen och montera fästbeslaget ovanifrån i täckskivan enligt bild. Ett fästbeslag per motorben. 12 Montera den yttre täckskivan med fästbeslag för yttre skiva. Skruva fast beslaget på baksidan av täckskivan enligt måttskiss. Var noga med att placera fästena rätt i sidled så att de träffar i rätt mellanrum mellan konsolerna där spårmutter finns. (mm) Funktionsprov Efter installation ska komplett funktionsprov med full last genomföras: * Provkör bänklyftaren upp och ner hela vägen till respektive ändläge. Kontrollera att bänken löper fritt utan hinder, klämrisker och missljud. Kontrollera att den står kvar i nedre respektive övre läge. * Kontrollera att inga kablar eller slangar kommer i kläm. * Kör bänken nedåt och kontrollera att klämlisten under bänkens framkant fungerar genom att trycka lätt på den. Bänken ska stanna omedelbart och vända för att frige utrymme. * Om bänken lutar framåt kan justering göras på motorben. Se förklaring nedan. Lossa på låsskruvarna på samtliga motorben och justera med excenter för att justera ramsystemets framkant upp och ner. 11

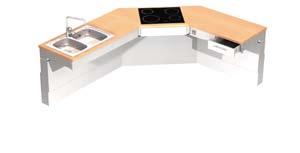

12 4.8 Montering av bänklyftare i vinkel 45 o, serie 6201 & Följ nedanstående steg för korrekt montering Observera! - Kakel på vägg ska sättas innan montering av bänklyftare. - Montera bänklyftaren innan montering av skåp. - Placera skåpen med en springa på 5-8 mm till bänklyftaren. - Väggarna måste vara helt i lod. - Se avsnitt 4.3 för korrekt höjdmontering av motorben. Monteringen ska göras av kompetent personal! 1 2 Placera ramsystemet på golvet i hörnet för att bestämma placeringen av motorbenen. Markera placeringen. Placera monteringsklossarna på golvet. Ställ motorbenen på klossarna (A) och skruva i vägg genom 3 4 de ovala hålen. Använd ej de runda hålen! Gäller endast bänklyftare Montera hörnstöd för bänkskiva. A A 12

13 unless otherwise specifiedz dimensions are in inches tolerancesz fractional î angularz mach î bend î two place decimal î three place decimal î interpret geometric tolerancing perz material finish do not scale drawing drawn checked eng apprn mfg apprn qnan commentsz name date Lägg på ramsystemet på motorbenen och drag åt 5 skruvarna löst. Finjustering sker senare. 6 Anslut motorbenen, manöverdonet, klämskyddet och nätsladden enligt bild. Synkronisera motorbenen: Håll nedåtknappen intryckt i minst 5 sekunder tills styrcentralen klickar till. När du hör det klickande ljudet har synkroniseringen lyckats. Obs! Klämskyddet måste vara anslutet för att lyftaren skall kunna köras. Kör nu bänklyftaren till sitt högsta läge. Motorben Motorben Motorben Motorben Manöverdon titlez M4 M3 M2 M1 S R size Klämskydd 7 Justera ramsystemet i djupled och sidled. Kontrollera att avståndet från ramsystemet till vägg och avgränsande inredning är 5-8 mm. Fixera skruvarna mellan motorbenen och balken i ramsystemet. 15 mm 8 Kontrollera med vattenpass att bänklyftaren står i våg. Lösgör vägginfästningen genom de ovala hålen för att justera motorbenen vertikalt. Fixera höjden med de sista montagehålen i motorfästet. rev next assy used on application do not scale drawing T S Q sheet Q of Q 13

14 9 Montera hörnfästen för inre täckskiva på angiven kortlingshöjd i avsnitt Montera täckskivorna. Tryck på anslutningslist mot golv på undersidan av en av skivorna. Res upp skivan mot motorbenen och montera fästbeslaget ovanifrån i täckskivan enligt bild. Ett fästbeslag per motorben. 11 Detta steg gäller endast modell 6201 Montera fästen för yttre täckskiva i hörn. Justera fästets placering i djupled när täckskivorna är monterade Montera fronter, lådor och utdragsskiva. unless otherwise specifiedz name date 14 dimensions are in inches tolerancesz fractional î angularz mach î bend î two place decimal î three place decimal î drawn checked eng apprn mfg apprn titlez interpret geometric qnan

15 Montera infälld alu-knapp för manövrering. 13 Placering av knapp väljs i samråd med 14 användaren av bänklyftaren. Använd 60 mm dosborr vid håltagning i front. Fixera kablarna med kabelavlastare bakom front. Såga urtag för spishäll och diskho i bänkskivan. OBS! Såga ej bänkskivan liggandes på ramsystemet. Det finns risk att bänklyftaren skadas! 15 Fixera bänkskivan i ramsystemet med medföljande fästbeslag och skruv. En i bakkant och en i framkant på varje sida av mellansidorna där möjlighet finns. 16 Montera bakkantslist (tillbehör). Tag bort ytterdelen. Skruva fast innerdelen enligt position (D). Tryck tillbaka ytterdelen och drag bort skyddsfilmen. Innerdel Ytterdel D 15

16 17 Montera den yttre täckskivan med fästbeslag för yttre skiva. Skruva fast beslaget på baksidan av täckskivan enligt måttskiss. Var noga med att placera fästena rätt i sidled så att de träffar i rätt mellanrum mellan konsolerna där spårmutter finns. (mm) Funktionsprov Efter installation ska komplett funktionsprov med full last genomföras: * Provkör bänklyftaren ner och upp hela vägen till respektive ändläge. Kontrollera att den löper fritt utan hinder, klämrisker och missljud. Kontrollera att den står kvar i nedre respektive övre läge. * Kontrollera att inga kablar eller slangar kommer i kläm. * Kör bänklyftaren nedåt och kontrollera att klämlisten under bänken fungerar genom att trycka lätt på den. Bänken ska stanna omedelbart. * Om bänken lutar kan justering göras på motorben. Se nedan. Lossa låsskruvarna på samtliga motorben och justera med excenter för att justera ramsystemets framkant upp och ner. 16

17 unless otherwise specifiedz dimensions are in inches tolerancesz fractional î angularz mach î bend î two place decimal î three place decimal î interpret geometric tolerancing perz material finish do not scale drawing drawn checked eng apprn mfg apprn qnan commentsz name date 4.9 Montering av bänklyftare i vinkel 90 o, serie Observera! - Kakel på vägg ska sättas innan montering av bänklyftare. - Montera bänklyftaren innan montering av skåp. - Placera skåpen med en springa på 5-8 mm till bänklyftaren. - Väggarna måste vara helt i lod. - Se avsnitt 4.3 för korrekt höjdmontering av motorben. Monteringen ska göras av kompetent personal! 1 2 Placera ramsystemet på golvet i hörnet för att bestämma placeringen av motorbenen. Placera monteringsklossarna på golvet. Ställ motorbenen på klossarna (A) och skruva i vägg 3 4 genom de ovala hålen. Använd ej de runda hålen! Lägg på ramsystemet på motorbenen och drag åt skruvarna löst. Finjustering sker senare. A A titlez size S R 17

18 5 Anslut motorbenen, manöverdonet och nätsladden enligt bild. Synkronisera motorbenen: Håll nedåtknappen intryckt i minst 5 sekunder tills styrcentralen klickar till. När du hör det klickande ljudet har synkroniseringen lyckats. Kör nu bänklyftaren till sitt högsta läge. Motorben M4 Motorben M3 Motorben M2 Motorben M1 Manöverdon Klämskydd 6 Justera ramsystemet i djupled och sidled. Kontrollera att avståndet från ramsystemet till vägg och avgränsande inredning är 5-8 mm. Fixera skruvarna mellan motorbenen och balken i ramsystemet. 15 mm 7 Kontrollera med vattenpass att bänklyftaren står i våg. Lösgör vägginfästningen genom de ovala hålen för att justera motorbenen vertikalt. Fixera höjden med de sista montagehålen i motorfästet. Montera fronter, lådor och utdragsskiva. 8 9 Montera infälld alu-knapp för manövrering. Placering av knapp väljs i samråd med användaren av bänklyftaren. Använd 60 mm dosborr vid håltagning i front Fixera kablarna med kabelavlastare bakom front. 18

19 10 Såga urtag för spishäll och diskho i bänkskivan. OBS! Såga ej bänkskivan liggandes på ramsystemet. Det finns risk att bänklyftaren skadas! 11 Fixera bänkskivan i ramsystemet med medföljande fästbeslag och skruv. En i bakkant och en i framkant på varje sida av mellansidorna där möjlighet finns. 12 Bakkantslist i aluminium monteras efter montering av bänkskiva: Tag bort ytterdelen. Skruva fast innerdelen enligt position (D). Tryck tillbaka ytterdelen och drag bort skyddsfilmen. date Innerdel D Ytterdel 13 Montera täckskivor. Tryck på anslutningslist mot golv på undersidan av en av skivorna. Res upp skivan mot motorbenen och montera fästbeslaget ovanifrån i täckskivan enligt bild. Ett fästbeslag per motorben. 19

20 14 Montera den yttre täckskivan med fästbeslag för yttre skiva. Skruva fast beslaget på baksidan av täckskivan enligt måttskiss. Var noga med att placera fästena rätt i sidled så att de träffar i rätt mellanrum mellan konsolerna där spårmutter finns. (mm) Funktionsprov Efter installation ska komplett funktionsprov med full last genomföras: * Provkör bänklyftaren upp och ner hela vägen till respektive ändläge. Kontrollera att bänken löper fritt utan hinder, klämrisker och missljud. Kontrollera att den står kvar i nedre respektive övre läge. * Kontrollera att inga kablar eller slangar kommer i kläm. * Kör bänken nedåt och kontrollera att klämlisten under bänkens framkant fungerar genom att trycka lätt på den. Bänken ska stanna omedelbart och vända för att ge utrymme. * Om bänken lutar framåt kan justering göras på motorben. Se nedan. Lossa på låsskruvarna på samtliga motorben och justera med excenter för att justera ramsystemets framkant upp och ner. 20

21 4.10 Montering av frisida till täckskivor 1. Montera den nedre frisidan med bockningen inåt. Se bild Montera den övre frisidan med bockningen utåt. Se bild 2. Kontrollera att frisidorna löper fritt om varandra genom att köra lyftaren till sitt högsta respektive lägsta läge Tillverkningsmått för täckskivor om de ej medföljer leverans Inre skiva, 438 mm hög, bänklyftarens bredd - 2 mm x 16 mm. Yttre skiva, 438 mm hög, bänklyftarens bredd - 2 mm x 16 mm Skruvanvisning för fronter om dessa inte är fabriksmonterade Mått på front: x96 x 118 mm 26 (mm) Skruvanvisning för låda. 40,50 Skruvanvisning för frontclips Eftermontering av knappar, eluttag och säkerhetslås: Eluttag, strömbrytare: Borra ett 73 mm hål. Centrera i höjdled. Centrum minimum 90 mm från kant. Manöverknapp: Borra ett 60 mm hål. Centrera i höjdled. Centrum minimum 85 mm från kant. Säkerhetslås: Borra ett 20 mm hål. Centrera i höjdled. Centrum minimum 65 mm från kant. Flerfacksram: När flera knappar eller eluttag ska monteras i flerfacksram borras hålen med C-C mått 72 mm. 21

22 5.1 Säker användning Bänklyftaren är konstruerad och försedd med säkerhetsanordningar för att förebygga och undvika skador och olyckor. Det är ändå mycket viktigt att användaren är väl instruerad i sättet att installera och handha Bänklyftaren. I det följande avses med Bänklyftaren såväl maskinen som påmonterade tillbehör såsom lådor, skärbrädor, diskbänkar och spishällar. Använd Bänklyftaren endast till det den är avsedd för. Handhavandet måste ske på ett sådant sätt att risk för skador på person och egendom inte uppstår. Bänklyftaren får endast handhas av personer som läst och förstått dessa instruktioner och har behörighet för att använda den. Tänk på att du som användare har ansvar för att ingen kommer till skada. Bänklyftaren och arbetsområdet måste vara i fullgott skick. Bänklyftaren får ej användas om skador eller fel uppkommit som påverkar drift- och funktionssäkerheten. Vidrör inte någon del av lyften vid körning. Tryck enbart på manöverknappen för önskad rörelseriktning. Stick aldrig in händer, armar eller andra kroppsdelar eller föremål över eller under bänkskivan eller skåpen då Bänklyftaren körs. Kör inte med utdragna lådor eller skärbrädor. Höj inte Bänklyftaren om inte utrymmet över den är fri från personer eller föremål. Speciellt om Bänklyftaren används under en Väggskåpslyft som har inställbar höjd är risken särskilt stor att man inte är observant på utrustning eller varor som kan komma i kläm. Observera klämrisk mellan Bänklyftarens bänk och intilliggande bänkar. Endast laster som är stabilt och säkert arrangerade får hanteras. Tänk på stjälpningsrisken för material på bänken som har instabil uppställning, t.ex. som är vårdslöst staplat. Säkerhetsanordningar får ej sättas ur bruk eller avlägsnas. Förändringar av Bänklyftaren som påverkar drift- eller funktionssäkerhet är inte tillåtna. Överbelasta inte Bänklyftaren och ge akt på att lastfördelningen är den rätta. Det är absolut förbjudet för personer att vistas på bänken, att kliva på utdragna lådor och skärbrädor eller att använda lyften för lyft av personer. Eftersträva alltid att placera lasten fördelad på bänken, för att undvika snedbelastning. Beakta risken att lasten kan komma i rullning, glida eller rasa. Använd säkra och tillräckliga lyftmetoder vid hantering av last till och från Bänklyftaren. Ge speciellt akt på hantering av tungt gods, samt gods med farligt innehåll eller med vassa hörn och kanter. Tänk på riskerna med de arbeten som utförs på Bänklyftaren. Riskerna är beroende av den utrustning som finns på bänkskivan. Bänklyftaren ska årligen genomgå kontroll i syfte att förebygga olycksfall. Boverkets, Elsäkerhetsverkets, Arbetsmiljöverkets och andra myndigheters föreskrifter ska efterlevas. Använd inte Bänklyftaren som domkraft för t.ex. lyft av varor från golvet. Använd inte Bänklyftaren i potentiellt explosiv miljö. Vid användning i publik miljö, speciellt där barn kan komma in i maskinens arbetsområde, ska operatören vidta tillräckliga åtgärder för att förhindra att personer kommer in i riskområdet då maskinen körs, t.ex. genom att avspärra arbetsområdet. Skyltar och märkningar får ej avlägsnas eller göras oläsliga. Vid inspektioner, service och reparationer ska det ej finnas last på bänken eller in skåpen. Bänklyftaren kan behöva demonteras för att utföra service och reparationer, men de vanligaste funktionerna nås genom att demontera täckskivorna. Installation, service och reparationer får endast utföras av personal som har erforderlig kompetens. Endast Granbergs originalreservdelar ska användas vid utbyte av delar. Vårt garantiåtagande kan annars upphävas i sin helhet. 22

23 5.2 Säkerhetsutrustning Bänklyftarens undersida är försedd med klämskyddslist. Om klämskyddet trycks in stannar bänklyftaren omedelbart. Klämskyddets funktion ska kontrolleras ofta. (se monteringsinstruktionen) 5.3 Lastfördelning och sidokrafter Observera att maxlast avser last placerad jämnt utbredd och fördelad inom hela bänkutrymmet. Punktlaster tillåts ej. Det är absolut förbjudet för personer att vistas på bänken, att kliva på utdragna lådor och skärbrädor eller att använda lyftaren för lyft av personer. Grundkravet på lastfördelning: * 100 % av märklasten utbredd över hela bänkytan, med tyngdpunkten i bänkytan eller lägre. * Sidokrafter tillåts ej. Sidokrafterna uppstår t.ex. genom att man trycker mot Bänklyftaren eller lasten. Det är mycket svårt att kontrollera hur stor den aktuella sidokraften är, så största försiktighet måste alltid iakttagas. Förutom Bänklyftarens inbyggda säkerhetsarrangemang kan ytterligare säkerhetsåtgärder krävas på eller intill Bänklyftaren. Diskutera lämpliga åtgärder med Granbergs representant eller med skyddsombud, arbetarskyddsbesiktning sman eller motsvarande. Vi rekommenderar att en Riskanalys enligt Maskindirektivet upprättas för den aktuella arbetssituationen. Om tilläggsutrustning monteras av brukaren måste Granbergs kontaktas för godkännande av belastningsförhållandena. 5.4 Åtgärder efter avslutad användning Bänklyftaren ska efter utfört arbete lämnas i sitt aktuella läge. Stäng av huvudströmbrytaren om obehörig användning kan förekomma. För att förhindra obehörig användning kan dessutom manöverpanelen förses med säkerhetslås, varigenom manöverkretsen kopplas bort. 23

24 5.5 Alternativa manöverdon Manöverplatsen ska vara placerad så att man har uppsikt över bänklyftaren och dess rörelse, men inte direkt inom arbetsområdet, där operatören kan utsättas för föremål som ramlar ner från bänken. (På grund av utrymmesskäl kan det ibland krävas att manöverdonet placeras inom arbetsområdet.) Manöverknappar UPP / NER av aluminium, infälld. Knappen monteras infälld i bänkfront, skåpsida etc. Flerfacksram kan beställas för att kunna manövrera fler lyftenheter samt belysning. Handkontroll monterad på en spiralkabel. Handkontrollen är på baksidan försedd med en krok för upphängning. Flerfacksram Om man har samlat manöverknapparna för flera lyftare till en gemensam manöverposition är det viktigt att tydligt markera vilka knappar som används för resp. anordning. Detta minskar risken för att manövrera fel lyftanordning. För att förhindra obehörig användning kan manöverpositionen förses med låsanordning. Fjärrstyrning med handhållen manöverdosa. IR-mottagaren placeras på lämplig plats och ansluts till bänklyftens manöverdonskontakt. Innan mottagaren fixeras permanent, kontrollera att den är placerad så att signalerna från handenheten når mottagaren då operatören befinner sig på en praktisk och säker manöverposition. Se också avsnitt 5.1, Säker användning, beträffande säkra förhållanden och risker vid hantering av lyftaren och lasten! 24

25 5.6 Rengöring I användning i köksmiljö kan mekanismen utsättas för nedsmutsning. Eftersom bänklyftaren innehåller elektriska komponenter är det mycket viktigt att rengöringen följer den rekommenderade beskrivningen. VARNING! * Bänklyftaren får under inga omständigheter vara ansluten till elnätet under rengöringsarbetet. * Bänklyftaren får absolut inte sköljas med vatten! (gäller ej diskbänk). Skötselråd: Avlägsna täckskivorna under bänken framför motorbenen. Bänklyftaren rengöres med ljummet vatten och ett icke repande rengöringsmedel innehållande tvål eller liknande. Använd wettextrasa eller liknande. Efter rengöring ska ytorna torkas torra för att undvika kalkavlagringar. Repande rengöringsmedel eller repande verktyg t.ex. stålull får inte användas. 5.7 Underhåll Bänklyftaren är underhållsfri. Smörjning och andra åtgärder är utförda på fabrik för lyftarens hela livstid. Ur säkerhetssynpunkt bör dock vissa komponenter kontrolleras årligen. * Inspektioner, service och reparationer ska utföras av kompetent personal. * Tag bort föremål från bänken innan underhålls- och reparationsarbeten utförs. 1. Kör lyftaren ner och upp hela vägen till respektive ändläge. Kontrollera att den löper fritt utan hinder, klämrisker och utan missljud. Kontrollera att den stannar och står kvar i nedre och övre läge. 2. Kör bänken nedåt och kontrollera att klämlisten under bänken fungerar genom att trycka lätt på den. Bänken ska stanna omedelbart och vända uppåt för att frigöra utrymme. 3. Kontrollera att inte kablar, vatten & avloppsslang är skavda, klämda eller att de bryts. 4. Kontrollera att vägginfästningar är hela. 5. Om bänken lutar framåt kan justering göras enligt monteringstruktionen. Utförda kontroller och reparationer ska dokumenteras i Driftboken i avsnitt Anvisningar Hinweise zur för Wiederverwendung återanvändning Vor Vid återanvändning der Wiederverwendung av Bänklyftaren des Lifts ska muss den er rengöras, gereinigt, besiktigas überprüft och und funktionskontrolleras einer Funktionskontrolle innan den sätts upp på den nya platsen. unterzogen werden. Vi rekommenderar att maskinen sänds till Granbergs eller Granbergs representant för att få Wir detta empfehlen åtgärdat. den Lift hierzu einzuschicken oder von von einem Granberg Händler überprüfen zu lassen. Maskinen är tillverkad av återvinningsbara material eller av material som kan återanvändas. Der Lift ist aus wiederverwertbaren Materialien hergestellt. 25

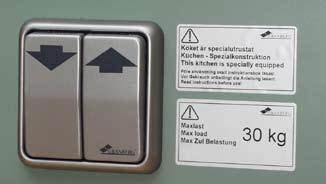

26 7. Skyltar I förpackningen där instruktionsboken levereras finns även två skyltar som ska placeras i köket. Skylten som visar att köket är specialutrustat placeras bredvid manöverknappen. Skylten som anger maxlast placeras bredvid manöverknappen. 8. Garanti I enlighet med garantivillkoren i ABM 92 avhjälper tillverkaren kostnadsfritt alla fel som kan hänföras som fabrikationseller materialfel och som uppstår inom tjugofyra (24) månader från avlämnandet. För utförligare villkor, se ABM 92. OBS! Andra garantivillkor kan förekomma. Se aktuellt ordererkännande beträffande gällande villkor. För att garantin ska gälla ska kontroller och underhåll utföras i enlighet med instruktionerna. Denna garanti täcker inte kostnaderna för normalt underhåll, inställningar eller regelbundna justeringar i enlighet med instruktionerna. Inte heller arbetskostnader för sådana åtgärder är täckta av garantin. Skador orsakade av felaktig montering, missbruk eller felaktig användning av utrustningen medför att garantin upphör att gälla. Innan garantiarbeten påbörjas måste Granbergs kontaktas för instruktioner och överenskommelse om hur arbete ska göras. Granbergs accepterar inga garantikostnader som inte överenskommits innan arbetet startats. Återsänd inte delar som förslitits genom normal användning eller skadats genom olyckshändelse. Återsänd förslitna, skadade eller obrukbara delar om fel anses falla under garantiåtagandet. Returnera i så fall delarna omgående, då annars rätten till ersättning kan gå förlorad. Vid retur av delar ange alltid på försändelsen data enligt maskinskylten, d.v.s. Typ Tillverkningsnummer År och beskriv driftförhållandena för maskinen. Glöm inte att ange Er handläggares namn, adress och telefonnummer. 26

27 9. DRIFTBOK - Service och Underhåll Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: Service & underhåll Datum: Sign. Noteringar: 27

28 10. Felsökning Bänklyftaren är konstruerad och utprovad för att uppnå optimal driftsäkerhet och livslängd, under förutsättning att drift och skötsel samt kontroller utförs i enlighet med givna instruktioner. Om det ändå skulle uppstå något problem kan ni få vägledning enligt felsökningslistan nedan. Tag bort eventuella föremål på bänken innan felsökning och reparationer utförs. Felsökning, service och reparationer ska utföras av kompetent personal. Om problem kvarstår efter att ni har vidtagit åtgärder i enlighet med listan nedan bör ni kontakta behörig reparatör eller Er leverantör. Symptom Bänklyften rör sig ej vid manöverpuls Åtgärd Kontrollera att det finns strömmatning i eluttaget. Kontrollera att klämskyddslisten är ansluten och hel. Kontrollera att kablarna sitter fast i knappen. Försök att nollställa systemet genom att köra lyftaren till sitt nedre läge om möjligt. Släpp knappen och tryck in nedåtknappen igen och håll in i ca 5 sekunder. Nollställningen har lyckats om ett klickande ljud hörs. Om lastplanet inte rör sig efter åtgärderna ska behörig reparatör och/eller Er leverantör kontaktas. Denne ska som första åtgärd, efter ovanstående kontrollpunkter, kontrollera att alla kablar är isatta och hela. Efter att reparationer utförts på bänklyftaren ska komplett funktionsprov med full last genomföras, innan den åter tas i användning. (se monteringsinstruktionen) 28

29 11. Reservdelslista Om någon detalj inte fungerar eller har gått sönder, kontakta Er leverantör. Endast Granbergs originalreservdelar ska användas vid utbyte av delar. Vårt garantiåtagande kan annars upphävas i sin helhet. Returnering av reservdelar: Tag kontakt med Granbergs vid retur av delar. Återsänd inte reservdelar som förslitits genom normal användning eller skadats genom olyckshändelse. Återsänd förslitna, skadade eller obrukbara delar om fel anses falla under garantiåtagandet. Returnera i så fall delarna omgående, då annars rätten till ersättning kan gå förlorad. Vid reservdelsbeställning var god ange Bänklyftarens tillverkningsnummer och typ. Pos: Benämning: 1 Motorben 2 Styrcentral 3 Nyckel till säkerhetslås 4 Säkerhetslist 5 Infälld knapp, aluminium

30 12. Elsystem / Elschema Styrcentral, 2 motorer Klämskydd Manöverdon Motorben Motorben Styrcentral, 3 och 4 motorer Motorben Motorben Motorben Motorben Manöverdon M4 M3 M2 M1 Klämskydd 30

31 13. EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE (Enligt EG:s Maskindirektiv 98/37/EG, Bilaga 2 A). Tillverkare Granberg Interior AB Box 6112, NORRKÖPING SVERIGE Tfn: +46 (0) Fax: +46 (0) Försäkrar härmed att Plats för maskinskylt är tillverkad i överensstämmelse med Europaparlamentets och Rådets direktiv 98/37/EG av den 22 juni 1998 om tillnärmning av medlemsstaternas lagstiftning om Maskiner, 73/23/EEC, Lågspänningsdirektivet samt direktiv EMC-89/336/EEG, Elektromagnetisk kompatibilitet. I tillämpliga delar har följande harmoniserade standards beaktats vid konstruktion och tillverkning: EN Maskinsäkerhet - Maskiners elutrustning - Allmänna fordringar. NORRKÖPING Granberg Interior AB Tobias Granberg, VD 31

32 KONTAKTA OSS För att prova hur Granbergs övriga produkter fungerar i praktiken är du välkommen till någon av våra utställningar runt om i landet. Kontakta oss gärna för mer information om närmaste utställning. du hittar också en förteckning över aktuella utställningar på vår hemsida. Box 6112 SE Norrköping Sweden Monteringssupport: Tel: Fax: info@granberg.se - Internet:
