1 Knuts kulle Arkeologisk utredning steg 1 Åsenhöga socken Småland Gnosjö kommun Jönköpings län Britta Wennstedt Edvinger ARKEOLOGICENTRUM AB AC-RAPPORT 1204

2

3 Knuts kulle Arkeologisk utredning steg 1 inom trakten Gynnås Åsenhöga socken, Småland Gnosjö kommun, Jönköpings län Britta Wennstedt Edvinger ARKEOLOGICENTRUM AB AC-RAPPORT 1204

4 Arkeologicentrums projektnr: P2011:94 F Knuts kulle Länsstyrelsens dnr: - Län: Jönköping Landskap: Småland Kommun: Gnosjö Socken: Åsenhöga Trakt: Gynnås Ek.karta: 6D 2e, 6D 3e, 6D 3f Interimistiskt nr: AC9401 AC9406 RAÄ-nr: Åsenhöga 21 Arkeologicentrum AB AC-rapport Knuts kulle: arkeologisk utredning steg 1 inom trakten Gynnås, Åsenhöga socken, Småland, Gnosjö kommun, Jönköpings län Britta Wennstedt Edvinger år 2012, Arkeologicentrum i Skandinavien AB, Östersund, och Eolus Vind AB, Hässleholm. Omslagsbild: Ogallrad granskog i utredningsområdet. Foto: AC F-0109, Britta Wennstedt Edvinger,

5 Innehåll Sammanfattning... vi Bakgrund och syfte... 1 Metod... 1 Utredningsområde... 1 Områdesbeskrivning... 3 Tidigare antikvarisk verksamhet... 3 Fornsmiljö... 4 Resultat... 4 Kulturvärdesbedömning... 6 Åtgärdsförslag... 7 Referenser... 9 Bilaga 1. Administrativa och tekniska uppgifter Bilaga 2. Fotoförteckning Bilaga 3. Objekttabell Bilaga 4. Påsiktsbilder... 21

6 Sammanfattning Eolus Vind AB planerar tre vindkraftverk på Knuts kulle i Gynnås, Gnosjö kommun, Jönköpings län. Med anledning av detta har Arkeologicentrum AB utfört en arkeologisk utredning steg 1 i projektområdet som består av en 50 meter bred vägkorridor och 200 meters radie vid varje uppställningsplats för vindkraftverk, tillhopa 41 hektar. Utredningen genomfördes i form av byråinventering och fältinventering. Fältarbetet ägde rum under början av december år Inga fasta fornar framkom i utredningsområdet, men sex övriga kulturhistoriska ar påträffades i utredningsområdet och i dess omedelbara närhet. Lämningarna utgörs av kolningsanläggningar med tillhörande rester av kolarkojor, en fossil åker av ringa ålder och en tidigare registrerad torp efter Gynnås soldattorp. Alla ar utom en kolbotten ligger på avstånd från planerade markingrepp och kommer därför inte att beröras av vindkraftsutbyggnaden. Kolbottnen är snitslad i fält. Möjligen kan den kvarligga utan att skadas under kommande byggnation. Något skyddsområde eller särskilda hänsyn föreslås dock inte med avseende på denna på grund av typ, frekvens och antikvarisk bedömning. Med anledning av de förväntade små markingreppen och avsaknaden av terränglägen med sannolik förekomst av fast forn utan synlig begränsning ovan jord föreslås inga ytterligare antikvariska åtgärder med anledning av den planerade vindkraftsutbyggnaden.

7 Bakgrund och syfte Eolus Vind AB planerar tre vindkraftverk på Knuts kulle i Gnosjö kommun, Jönköpings län. Med anledning av detta har företaget beställt en arkeologisk utredning steg 1. Utredningen har utförts av Arkeologicentrum AB. Syftet med den arkeologiska utredningen är att klargöra i vilken utsträckning fasta fornar eller andra kulturvärden finns i utredningsområdet. Metod Utredningen har omfattat byråinventering av de vanligaste antikvariska källmaterialen såsom historiska kartor och forns-, fynd- och ortnamnsdatabaser samt fältinventering. Fältarbetet genomfördes Den första fältarbetsdagen låg ställvis ett tunt snötäcke men dag 2 hade snön smält. Fältinventeringen utfördes i form av systematisk terrängrekognoscering och okulär besiktning kombinerad med jordsondning. Inga ytor har undantagits. Täckningsgraden (fältinventerad area per arbetsdag) var 33 hektar. Det innebär tack vare god framkomlighet att fältinventeringen varit heltäckande. Utredningsområde Utredningsområdet återfinns i sin helhet inom trakten Gynnås, och de fastigheter som berörs är Gynnås 2:3, 3:4 och 3:6. Området är 41 hektar stort och utgörs av en vägkorridor vid befintlig skogsbil- respektive brukningsväg samt av uppställningsplatserna för de tre vindkraftverken. Den fältinventerade vägkorridoren är 50 meter bred. Verksplatserna har inventerats med 200 meters radie, vilket innebär att ett sammanhängande utredningsområde bildats (figur 1 och 3). Nya tillfartsvägar blir nödvändiga i anslutningen mellan nyttjad, befintlig väg och kran- och fundamentsplats, men dessa nya tillfartsvägar ligger alla inom den fältinventerade 200-metersradien vid respektive vindkraftverk. 1

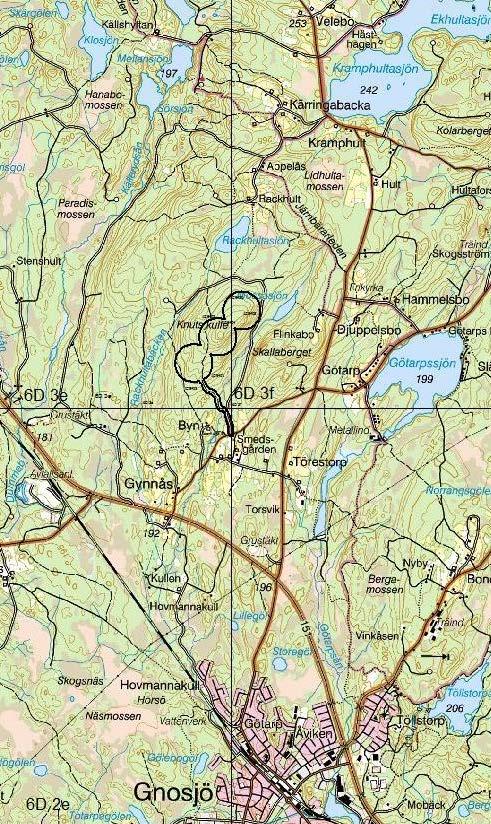

8 Figur 1. Utredningsområdet i Gynnås, Gnosjö kommun, Jönköpings län. Underlag: terrängkartan, skala 1:

9 Områdesbeskrivning Utredningsområdet ligger på en långsträckt höjdrygg i riktning NÖ-SV. Höjden över havet på den högsta punkten är cirka 295 meter. Den lägsta punkten återfinns vid vägkorridorens startpunkt vid landsvägen i SÖ. Denna ligger på 225 meter över havet. Topografin är tämligen jämnt sluttande, men det finns några avsatser, främst i västra delen, och vissa av sluttningarna är avsevärt brantare än andra, framför allt i öster. Den jämnaste stigningen är inte oväntat i vägkorridoren. Jordarten är normalblockig morän med inslag av smärre torvmarksområden. En bäck Mossasjöns utlopp skär vägkorridoren men i övrigt saknas vattendrag helt i utredningsområdet. Nuvarande markanvändning i utredningsområdet är skogsmark. Närmast landsvägen i SSÖ angränsar utredningsområdet till åkermark och f.d. åkermark. Skogen utgör produktionsskog i olika åldersklasser. Delar av utredningsområdet utgörs av ogallrad, yngre granskog, men sikten i granplanteringarna är tämligen god. Tidigare antikvarisk verksamhet Vad gäller konventionell uppdragsarkeologi har det inte gått att hitta exempel på några utförda särskilda utredningar, förundersökningar eller undersökningar i Åsenhöga socken (FMIS och VITALIS ). Däremot har byggnadsantikvarisk verksamhet av en viss omfattning bedrivits, både i sockenkyrkomiljön och vid Marieholms bruk. Riksantikvarieämbetets (RAÄ) förstagångsinventering av fornminnen i Jönköpings län skedde på 1950-talet (Jensen 1997:33 f.). Hela länet utom gränstrakterna mot Kronobergs län revideringsinventerades sedan under 1980-talet. Den här aktuella socknen Åsenhöga revideringsinventerades år Skogsstyrelsens Skog & historia-projekt kulturminnesregistrering i skogsmark utförd i form av ett arbetsmarknadsprojekt har inte omfattat Åsenhöga socken. 3

10 Fornsmiljö Inom en kilometers avstånd från utredningsområdet finns sedan tidigare enstaka fasta fornar och något fler övriga kulturhistoriska ar registrerade. Sammanlagt rör det sig om ett tjugotal registreringar. Samtliga fasta fornar utgörs av vägmärken av olika slag, exempelvis milstolpar och väghållningsstenar. Övriga ar är tämligen sentida och utgörs av kvarn- och sågar, recent fossil åker, torpar och liknande. Inga förhistoriska ar är kända i närområdet eller inom trakten Gynnås. Resultat I utredningsområdet finns inga fasta fornar. Enstaka övriga kulturhistoriska ar har under denna utredning registrerats i utredningsområdet och i dess omedelbara närhet (tabell 1, figur 3). I huvudsak rör det sig om ar efter kolning, både kolbottnar i resmila och kolarkojor (AC9401, AC9403 AC9406). Med ett undantag, kolbottnen AC9405, ligger de kulturhistoriska arna med god marginal till planerade verksplatser och vägkorridor, vanligen i utredningsområdets ytterbegränsningar. Strax utanför utredningsområdet har en f.d. åkerlycka (AC9402) registrerats. Dessutom finns utanför utredningsområdet den tidigare nämnda torpen efter ett soldattorp (Åsenhöga 21). Ett stengärdesgårdsliknande upplag av sentida röjningssten vid brukningsvägen genom utredningsområdet har inte registrerats eftersom det bedöms sakna kulturvärde. Figur 2. Inga bebyggelsear finns I utredningsområdet men en torp ligger strax utanför. Foto AC F

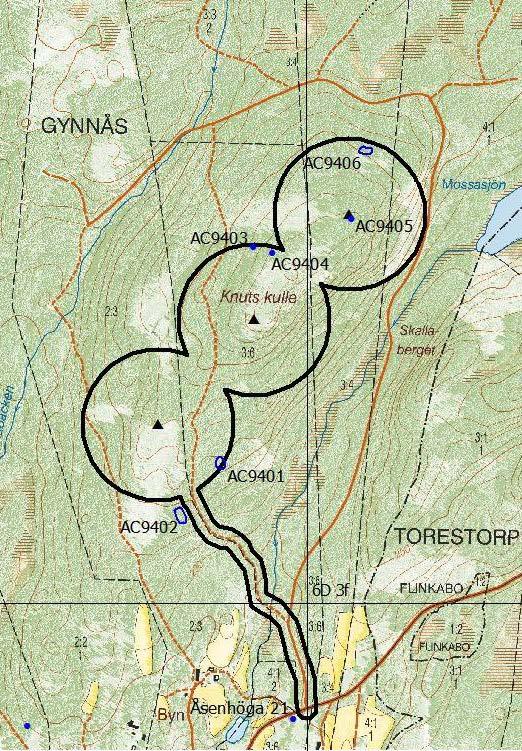

11 Figur 3. Utredningsområdet med kulturhistoriska ar. Jfr tabell 1. Underlag: fastighetskartan, skala 1:

12 Tabell 1. Resultat av arkeologisk utredning steg 1 (AU1). Kulturhistoriska ar i utredningsområdet (uo). ID-nr Lämningstyp Beskrivning Antikvarisk bedömning AC9401 Område med skogsbruksar Kolarkojtomt och kolbotten efter resmila AC9402 Fossil åker Åkerlycka med omgivande röjningsrösen AC9403 AC9404 AC9405 AC9406 Åsenhöga 21 Kolningsanläggning Husgrund, historisk tid Kolningsanläggning Område med skogsbruksar Lägenhetsbebyggelse Kolbotten efter resmila Kojtomt efter kolarkoja Kolbotten efter resmila Kolbotten efter resmila och kolarkojtomt Husgrund, efter soldattorp Anm. Otydliga ar Utanför uo Ovanligt terrängläge i kraftig sluttning Ovanligt terrängläge i kraftig sluttning Vid VKV1. Snitslad. Utanför uo. Skadad. Kulturvärdesbedömning Bedömning av påträffade ars kulturhistoriska värde (kulturvärdesbedömning) baseras på lagen om kulturminnen 2 kap. (KML SFS 1988:950) och de principer som tillämpas av RAÄ i FMIS (RAÄ dnr ). De viktigaste kriterierna för värdering av fornar och övriga kulturhistoriska ar är dessas preparatsvärde (vetenskapligt värde) och upplevelsevärde (pedagogiskt-socialt värde). Preparatsvärdet är överordnat upplevelsevärdet. Det vetenskapliga värdet av en bestäms av dess värde som informationskälla, främst i samband med arkeologisk undersökning. Det pedagogiska värdet bestäms av dess synlighet, tolkningsbarhet, bevarandegrad, kontextuella samband m.m. som gör en upplevelsebar. Ytterligare värderingskriterier är förekomst eller frekvens är en vanlig eller sällsynt? förekomst av kompletterande källor finns det historiska kartor, skriftliga källor eller fotografier som minskar ens värde som kunskapskälla? samt miljön som helhet hur förhåller sig en till andra ar, har den en stark eller svag förankring till miljön, återfinns den i en ursprunglig eller starkt förändrad miljö? I sällsynta fall kan man också värdera ar utifrån ett märklighetskriterium, d.v.s. om en enstaka har en särskilt märklig bakgrund, historia, konstruktion etc. 6

13 Tabell 2. Kulturvärdesbedömning av påträffade ar. ID-nr Lämningstyp Beskrivning Antikvarisk bedömning AC9401 Område med skogsbruksar Kolarkojtomt och kolbotten efter resmila AC9402 Fossil åker Åkerlycka AC9403 AC9404 AC9405 AC9406 Åsenhöga 21 Kolningsanläggning Husgrund, historisk tid Kolningsanläggning Område med skogsbruksar Lägenhetsbebyggelse Kolbotten efter resmila Kojtomt efter kolarkoja Kolbotten efter resmila Kolbotten efter resmila och kolarkojtomt Lämning efter soldattorp Vetenskapl. värde Pedagog. värde Kulturvärde Inga särskilt höga kulturvärden finns i utredningsområdet. I tabell 2 har de olika arnas kulturvärde sammanställts i fyra värdeklasser, lågt (1), ganska lågt (2), ganska högt (3) och högt (4) värde. Ju högre kulturvärde, ju högre bevarandevärde. Av detta följer att några av kolningsanläggningarna är bevarandevärda, framför allt de välbevarade och tydliga arna (tabell 2). Åtgärdsförslag Inga terränglägen med potential för fast forn utan synlig begränsning ovan jord har identifierats i utredningsområdet. P.g.a. detta och p.g.a. ringa omfattning av kommande markingrepp föreslås ingen särskild utredning steg 2, utredningsgrävning, med anledning av vindkraftsutbyggnaden. Eftersom inga fasta fornar berörs av arbetsföretaget föreslås inga ytterligare antikvariska åtgärder med anledning av vindkraftsutbyggnaden. En av arna, AC9405, ligger nära ett planerat vindkraftverk. I samband med fältarbetet för denna utredning är kolbottnen snitslad utan omgivande skyddsområde. Trots att ingrepp i en eller i dess närområde på grund av stypens frekvens och ringa ålder inte tillståndsprövas enligt lagen om kulturminnen m.m. (SFS 1988:950) föreslås den så långt möjligt skyddas från skador i samband med byggnation. Någon flytt- 7

14 ning av vindkraftverket föreslås inte, eftersom värdet för landskapsbilden av symmetri i vindkraftverkens placering och identiska inbördes avstånd överstiger kolbottnens pedagogiska och miljöskapande värden (jfr NM 2000:80). Skyddsområden för AC9405 och övriga ar i utredningsområdet föreslås inte, dels eftersom endast AC9405 torde beröras av kommande markingrepp, dels eftersom vindkraftverkens visuella påverkan knappast behöver beaktas på grund av stypernas kulturvärde. Inte heller några andra förslag på antikvariska åtgärder görs med anledning av den planerade vindkraftsutbyggnaden. 8

15 Referenser Publikationer och rapporter Blomqvist, Malin, Informationssystemet för fornminnen lista med styper och antikvarisk praxis. Version 3.4. (Riksantikvarieämbetet.) Stockholm. Jensen, Ronnie, Fornminnesinventeringen nuläge och kompletteringsbehov. En riksöversikt. (Riksantikvarieämbetet.) Stockholm. NM Kulturmiljøet i miljøkonsekvensvurderinger: et idéhefte om håndtering av kulturmiljøtemaet, (Nordiska ministerrådet. Nord 2000: 17.) Köpenhamn. Olsson, Anna-Lena (red.), 2008a. Handledning för inventering och dokumentation av forn- och kulturar för FMIS. Del 1: Fälthandledning version 1.0. (Riksantikvarieämbetet.) Stockholm. Olsson, Anna-Lena (red.), 2008b. Handledning för inventering och dokumentation av forn- och kulturar för FMIS. Del 2: Exempelsamling version 1.0. (Riksantikvarieämbetet.) Stockholm. Allmänna kartor och specialkartor Fastighetskartan Se Sverige. Metria. Gävle Terrängkartan Se Sverige. Metria. Gävle Historiska kartor Rikets allmänna kartverks arkiv (RAK) Ekonomisk karta Bladnamn Källeryd Årtal 1954 Rak-id J133-6d3e56 Bladnamn Åsenhöga Årtal 1954 Rak-id J133-6d3f56 Bladnamn Hagelstorp Årtal 1954 Rak-id J133-6d2e56 9

16 Generalstabskarta Bladnamn Gislaved Årtal 1874 Rak-id J Lantmäteristyrelsens arkiv (LMS) Aktbeteckning E135-12:2 Län Jönköpings län Socken Åsenhöga socken Ort Gynnås nr 1-3 Åtgärd Storskifte Datum 1817 Anmärkning Nr 1, skatteg ägoutb m byn Lantmätare Jonas Allvin Aktbeteckning E135-36:1 Län Jönköpings län Socken Åsenhöga socken Ort Törestorp nr 1-3 Åtgärd Rågångsbestämning Datum 1789 Anmärkning M gynnås och homnakull Lantmätare Magnus Justus Ek Lantmäterimyndigheternas arkiv (LMM) Aktbeteckning 06-åse-7 Län Jönköping Datum 1810 Åtgärd Ägomätning Aktbeteckning 06-åse-14 Län Jönköping Kommun Gnosjö Datum Åtgärd Enskifte Aktbeteckning 06-åse-35 Län Jönköping Kommun Gnosjö Datum Åtgärd Laga skifte Aktbeteckning 06-åse-80 10

17 Län Jönköping Kommun Gnosjö Datum Åtgärd Laga skifte Övrigt otryckt material RAÄ dnr Antikvarisk bedömning vid registrering i Riksantikvarieämbetets fornminnesregister. (Riksantikvarieämbetet. Kunskapsavdelningen.) Stockholm. Webb FMIS Riksantikvarieämbetets fornminnesinformationssystem. Uwww.fmis.raa.se/cocoon/fornsok/search.htmlU, Kringla Riksantikvarieämbetets samsöktjänst LMV Lantmäteriets historiska karttjänst. Uwww.lantmateriet.seU/ SGU Sveriges geologiska undersöknings karttjänst SHM Statens historiska museums översiktsdatabas. HTUwww.historiska.seUT H/ SOFI Institutets för språk och folkminnen ortnamnsdatabas. HTUwww.sofi.seUT H/ SH Skog & historia Skogsstyrelsens databas över kulturhistoriska ar i skogen, Uwww.skogsstyrelsen.seU/

18 12

19 Bilaga 1. Administrativa och tekniska uppgifter Uppdrag Arkeologisk utredning steg 1, Gynnås, Gnosjö kommun, Jönköpings län Arbetsföretag Tre vindkraftverk Diarie- och projektnummer Länsstyrelsens dnr - Arkeologicentrums projektnr P2011:94 F Knuts kulle Beställare Eolus Vind AB, Box 95, Hässleholm Utförare Arkeologicentrum i Skandinavien AB, Box 1, Brunflo Projektpersonal: Britta Wennstedt Edvinger, Kjell Edvinger Projekttid Fältarbete: , 1,5 dagsverken Täckningsgrad: 33 hektar Kartreferens RT90 2,5 gon V, RH2000 Belägenhet Län: Jönköping Landskap: Småland Kommun: Gnosjö Socken: Åsenhöga Trakt: Gynnås SV-koordinat, område: X Y Belägenhet VKV: VKV X Y Utredningsområde och utredd yta Utredningsområde: 50 meters vägkorridor, 200 meters radie vid tre uppställningsplatser för vindkraftverk 13

20 Sammanlagd area utredningsområde: 40,7 hektar Inmätning och kartering GPS. Noggrannhet: ±5 meter. ArcGIS. Fynd Inga fynd har tillvaratagits. Arkivmaterial Inget arkivmaterial har producerats. Fotografier Digitala fotografier enligt bilaga 2 och bilaga 4 förvaras vid Arkeologicentrum. 14

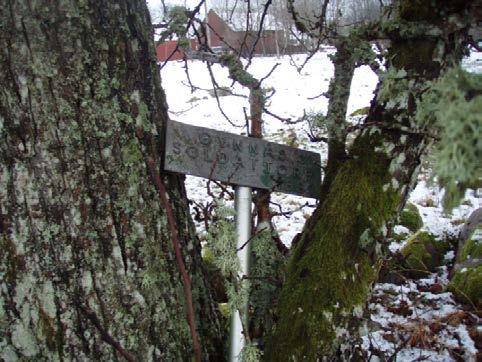

21 Bilaga 2. Fotoförteckning ID F F F F bildnr motiv riktn mot fotograf datum VNV Britta Wennstedt AC9402 Fossil åker Edvinger Åsenhöga 21 Skylt vid Gynnås Uppg Britta Wennstedt soldattorp saknas Edvinger 107 vakant AC9404 Kojtomt i område med SÖ Britta Wennstedt skogsbruksar Edvinger 15

22 16

23 Bilaga 3. Objekttabell ID-nr Lämningstyp Beskrivning Antikvarisk bedömning AC9401 Område med Område med skogsbruksar, skogsbruksar 30x20 m (NNV-SSÖ), bestående av en kolarkojtomt och en kolbotten efter resmila. Anm. Otydliga ar Kojtomten är närmast oval, 6x5 m (VNV-ÖSÖ) och 0,3 m h. Försänkt inre yta, oval, 2x1,5 m (NNV-SSÖ) och 0,2 m dj. Spismursröse i VNV, oregelbundet, 3x1,5 m (NNÖ-SSV) och 0,5 m h, av 0,3-0,5 m st stenar. Kraftigt utrasat. Myrstack i S. Övermossad. Beväxt med ett tiotal unggranar. Kolbottnen, belägen 3 m SSÖ om kojtomten, är rund, 12 m diam och 0,1-0,2 m h. Ojämn yta. I N ingrävd i sluttningen. Inga stybbgropar kring kanten. Otydlig. Vid provstick med sond framkom ett 0,1-0,35 m tj lager sot och kol. Beväxt med ett trettiotal unggranar. Terräng: SÖ-sluttande moränmark. Skogsmark (ej gallrad, uppväxande granplantering) BWE AC9402 Fossil åker Åkerlycka, 50x30 m (NV-SÖ), bestående av en stenröjd, närmast helt stenfri åkeryta. Röjningsrösen kring kanterna, 3-7x3-4 m och 0,4-0,7 m h, av 0,3-0,5 m st stenar. Växtligheten avviker ej från omgivningen. I närheten är flera stensamlingar upplagda vid maskingrävning i sen tid, bl.a. vid täktgropar för vägbygge. Redovisas som brukad åker på 1954 års ekonomiska karta. Tidigare anteckningar: RAK Ekonomisk karta Källeryd J133-6d3e Terräng: SÖ-sluttande moränmark. Skogsmark (granskog). Utanför uo 17

24 BWE AC9403 Kolningsanläggning Kolbotten efter resmila, rund, 17 m diam och 0,1 m h. Plan yta. VNV delen ingrävd i sluttningen. En stybbgrop vid kanten i S, 4x1,5 m och 0,3 m dj. Vid provstick med sond framkom ett 0,1 m tj lager sot och kol. Jfr AC9404, kojtomt. Terräng: Kraftigt ÖSÖ-sluttande moränmark. Skogsmark (granskog) BWE AC9404 Husgrund, historisk tid Kojtomt efter kolarkoja, oval, 6,5x5 m (NV-SÖ) och 0,5 m h. Försänkning i mitten, närmast rund, 1,5 m diam och 0,2 m dj. Spismursröse i SÖ, närmast ovalt, 2x1,5 m (NÖ-SV) och 0,7 m h, av 0,2-0,5 m st stenar, varav ett tiotal är synliga. Gropar kring kanterna, 1,5-3x1,5-2 m och 0,3-0,5 m dj. Beväxt med tre granar. Jfr AC9403, kolbotten. Terräng: Kraftigt ÖSÖ-sluttande moränmark. Skogsmark (granskog) BWE AC9405 Kolningsanläggning Kolbotten efter resmila, rund, 12 m diam och 0,4 m h. Ojämn yta. Ställvis stybbgropar och ränna kring kanten, 1-1,5 m br och 0,3-0,5 m dj. Beväxt med ett tiotal granar. Vid provstick framkom ett 0,1 m tj sot- och kollager. Vid VKV1. Snitslad. Kojtomt ej återfunnen. Stormfälld skog i närområdet försvårar besiktning. Terräng: Krön av moränrygg (N-S) i N sluttning. Skogsmark (granskog) BWE AC9406 Område med skogsbruksar Område med skogsbruksar, 35x20 m (VNV-ÖSÖ), bestående av en kolbotten och en kolarkojtomt. Kolbottnen är rund, 10 m diam och 0,2 m h. Plan yta. Ställvis kring kanten stybbgropar, 2-3 m l, 0,8-1,5 m br och 18

25 0,3 m dj. Kojtomten, belägen 12 m ÖSÖ om kolbottnen, är närmast kvadratisk, 4,5x4,5 m (NNÖ-SSV) och 0,3 m h. I mitten är en försänkning, oregelbunden, 3x1 m (Ö-V) och 0,3 m dj. Spismursröse i NNÖ, tämligen välbevarat, närmast runt, 3 m diam och 0,8 m h. Övermossat. Terräng: N- till NV sluttande moränmark. Skogsmark (granskog) BWE Åsenhöga 21 Lägenhetsbebyggelse Lämning efter soldattorp bestående av en husgrund, rektangulär, 7x5 m (Ö-V) och 0,3 m h, av naturstenar, 0,3-0,5 m st. Spismursröse(?) i NÖ med påförd röjningssten. Utanför uo Skyltad Gynnås soldattorp Tidigare anteckningar: RAK Generalstabskarta Gislaved J Orientering: 5 m S om vägkant. Terräng: Flack moränmark. Hagmark BWE 19

26 20

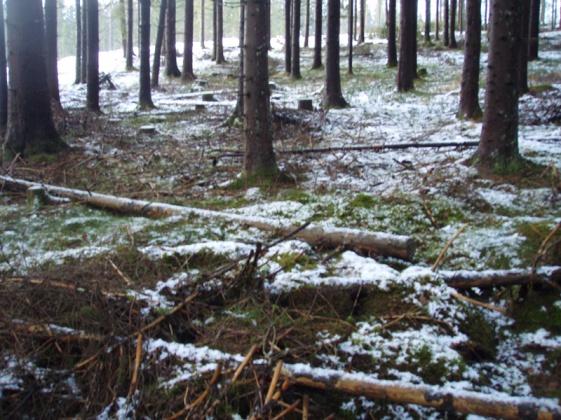

27 Bilaga 4. Påsiktsbilder AC F-0105 AC F-0108 AC F-0106 AC F
