1 Arkeologisk utredning Vemdalens kyrkby Vemdalens socken Härjedalens kommun Jämtlands län Britta Wennstedt Edvinger RAPPORT FRÅN ARKEOLOGICENTRUM 2016:03

2

3 Arkeologisk utredning inom Vemdalens kyrkby 6:55 och 32:60 Vemdalens socken, Härjedalens kommun Jämtlands län Britta Wennstedt Edvinger RAPPORT FRÅN ARKEOLOGICENTRUM 2016:03

4 Länsstyrelsens dnr: Beslutsdatum: Arkeologicentrums projektnr: P Z Vemdalen Län: Jämtland Landskap: Härjedalen Kommun: Härjedalen Socken: Vemdalen Fastigheter: Vemdalens kyrkby 6:55 och 32:60 Ek. kartblad: 17D 4-5i-j Vemdalen Fast. kartblad: 69E 2e SV Interimistiskt ID-nummer: AC1301-AC1304 RAÄ-nummer: - Rapport från Arkeologicentrum 2016:03 info@arkeologicentrum.se Arkeologisk utredning inom Vemdalens kyrkby 6:55 och 32:60, Vemdalens socken, Härjedalens kommun, Jämtlands län Britta Wennstedt Edvinger år 2016, Arkeologicentrum i Skandinavien AB, Östersund, MIMAB Gruppen i Stockholm AB, Stockholm, och länsstyrelsen i Jämtlands län, Östersund. Kartutsnitt ur GSD-terrängkartan (CC BY Lantmäteriet, Gävle) och ur allmänt kartmaterial Lantmäteriet, Gävle. Medgivande I 2012/0167. Omslagsbild: Plockstenar i ytan av röjningsröset AC1304. Foto: AC Z Fotograf: Britta Wennstedt Edvinger, ISSN

5 Innehåll Innehåll... v Sammanfattning... vi Bakgrund och syfte... 1 Områdesbeskrivning... 1 Utredningsområde... 1 Natur och topografi... 1 Tidigare undersökningar... 2 Fornlämningsmiljö... 3 Genomförande... 5 Metod... 5 Dokumentation och arkivmaterial... 5 Tillvarataget material... 5 Resultat... 8 Åtgärdsförslag Referenser Bilaga 1. Administrativa och tekniska uppgifter Bilaga 2. Fotolista Bilaga 3. Objekttabell Bilaga 4. Påsiktsbilder... 21

6 Sammanfattning Inför en ny detaljplan omfattande delar av Vemdalens kyrkby i Härjedalen har Arkeologicentrum efter beslut av länsstyrelsen i Jämtland genomfört en arkeologisk utredning. Utredningsområdet består av två delområden väster om väg 315. Arean är knappt två hektar. Beställare är MIMAB Gruppen i Stockholm AB. Utredningsområdet återfinns i flack sedimentmark, senast använd som åkermark respektive tomtmark. Nära utredningsområdet finns kända blästbrukslämningar. Utredningen genomfördes i form av byråinventering, fältinventering och metallsökning. Den resulterade i fynd av fyra kulturhistoriska lämningar, en åkerterrass, en uthusgrund och två röjningsrösen. Inga spår av blästbruk framkom i utredningsområdet. Ingen av de registrerade lämningarna utgör fornlämning med högre skyddsvärde. Länsstyrelsen fattar vid behov beslut om ytterligare antikvariska åtgärder. Här föreslås inga sådana åtgärder på grund dels av lämningarnas obetydliga vetenskapliga potential, dels av den aktuella antikvariska bedömningen såsom övrig kulturhistorisk lämning.

7 Bakgrund och syfte Inför en ny detaljplan inom en del av Vemdalens kyrkby har länsstyrelsen i Jämtland beslutat om arkeologisk utredning enligt kulturmiljölagens (SFS 1988:950) 2 kap 11. Utredningen ska kunna läggas till grund för företagarens planering och för länsstyrelsens fortsatta handläggning av ärendet. Resultaten ska visa om fornlämning berörs av arbetsföretaget. Den vägledande frågeställningen är om fornlämning berörs av arbetsföretaget, vilken eller vilka lämningstyper är det i så fall fråga om, och hur är de beskaffade till morfologi och belägenhet. Utredningen utfördes av Arkeologicentrum AB i början av maj år Beställare var MIMAB Gruppen i Stockholm AB. Områdesbeskrivning Utredningsområde Utredningsområdet består av två delområden (figur 2). Det nordligare återfinns inom fastigheten Vemdalens kyrkby 32:60 och ligger omedelbart väster om Centrumgatan och norr om Åsgatan. Det sydligare återfinns inom fastigheten Vemdalens kyrkby 6:55, söder om Åsgatan. Utredningsområdets sammanlagda area är 1,9 hektar. Utredningsområdet ligger i sin helhet inom fastighetskartans kartblad 69E 2e SV. Kartbladstillhörighet enligt den äldre ekonomiska kartan är 17D 4-5i-j Vemdalen. Natur och topografi Jordarten i utredningsområdet är sedimentmark i form av isälvssediment i Vemans dalgång. Topografin i utredningsområdet är i huvudsak flack, bara obetydliga höjdskillnader förekommer, och utredningsområdet ligger på 430 till 435 meters höjd över havet. Markslaget i det norra delområdet är åkermark och tomtmark. Det södra delområdet utgörs i sin helhet av åkermark (figur 3 6). För båda delområdena gäller att marken inte längre brukas. 1

8 Figur 1. Utredningsområdet återfinns centralt i Vemdalens kyrkby i Härjedalens kommun, Jämtlands län. Skala 1: Tidigare undersökningar Vemdalens socken inventerades på fornminnen av Riksantikvarieämbetet (RAÄ) år Någon revideringsinventering har aldrig genomförts. Jämtlands läns museum genomförde år 2009 en specialinventering i Vemdalens socken (FMIS ). Projektet omfattade endast socknens nordvästligaste del. Arkeologicentrum AB har tidigare genomfört utredningar inför nya detaljplaner vid Vemdalsskalet och av en elanslutning mellan Björnbacka och Rodovålens vindpark (Wennstedt Edvinger 2008, 2013, 2015). Inget av dessa fältinventeringsprojekt har berört det nu aktuella utredningsområdet. Konventionell uppdragsarkeologi har med andra ord haft liten omfattning i utredningsområdets närhet. Inne i utredningsområdet har inga tidigare arkeologiska undersökningar genomförts, och inte heller i dess omedelbara närhet (FMIS, VITALIS ). 2

9 Fornlämningsmiljö I utredningsområdets närhet finns ett antal kulturhistoriska lämningar registrerade vid RAÄ:s fornminnesinventering (figur 2). Öster om det södra delområdet finner man i RAÄ:s fornminnesinformation (FMIS) blästbrukslämningen Vemdalen 38:1. Sydväst därom ligger blästbrukslämningen Vemdalen 22:1. Båda lämningarna utgjordes av slaggförekomster i åkermark. Numera är fyndplatserna bebyggda, vilket alltså skett efter RAÄ:s registrering år Lämningarna får räknas som helt eller delvis borttagna utan föregående arkeologisk undersökning. Helt borttagen torde Vemdalen 22:1 vara, då platsen är bebyggd. Delvis bevarad kan Vemdalen 38:1 vara, eftersom endast en smärre del av lämningen nu utgör planerad skolgård, medan resterande del sannolikt kvarligger i åkermarken söder om skolan. Figur 2. Utredningsområdet utgörs av två delområden väster om Centrumgatan (väg 315) i Vemdalens kyrkby i landskapet Härjedalen. Skala 1:

10 Tabell 1. Kulturhistoriska lämningar i utredningsområdet före utredning (FMIS ). Antikvariska bedömningar ej uppdaterad på grund av praxis eller ny KML RAÄ-nr Lämningstyp Beskrivning Antikvarisk bedömning Anm. Vemdalen 22:1 Vemdalen 38:1 Blästbrukslämning Förstörd; borttagen utan föregående undersökning Nordligaste delen sannolikt förstörd (nu skolgård); södra delen torde kvarligga och ska bedömas som fornlämning Blästbrukslämning Slaggförekomst, blästslagg Slaggförekomst, blästslagg Övrig kulturhistorisk lämning Övrig kulturhistorisk lämning Figur 3. Utredningsområdets norra delområde inom fastigheten Vemdalens kyrkby 32:60 utgörs i söder av bebyggd tomtmark. Vy mot S. Foto AC Z

11 Genomförande Metod Uppdraget har genomförts enligt undersökningsplan till länsstyrelsen Utredningen är utförd med en kombination av metoder. Inledningsvis skedde byråmässig genomgång av bland annat registrerade kulturhistoriska lämningar i RAÄ:s FMIS, fynd och fyndsamlingar i Statens historiska museums databas (SHM), allmänt kartmaterial och historiska kartor i lantmäteriets karttjänst, berggrunds- och jordartsdata i SGU:s karttjänst samt rapporter över tidigare undersökningar i närområdet. Fältarbetet omfattade fältinventering (okulär besiktning), provgropsgrävning för hand och metallsökning, som ägde rum Väderleksförhållandena var goda, men i den sydligaste delen av det södra delområdet kvarstod tjäle som omöjliggjorde provgropsgrävning. Metallsökningen inriktades på fynd av en ettörings storlek och större, och genomfördes vid observerbara landformer i åkermarken. Tomtmarken undantogs på grund av förväntat stort antal sentida metallfynd, och inga forntida. Dokumentation och arkivmaterial Inmätning har skett med handhållen gps-mottagare i det nationella referenssystemet SWEREF 99 TM. Noggrannheten är ± 10 meter. Skriftliga beskrivningar har upprättats över arbetsgång och miljö. Påträffade lämningar har beskrivits i objekttabell (bilaga 3) enligt RAÄ:s anvisningar för FMIS (Lista med lämningstyper 2014, Olsson 2008a, 2008b). Fotografering skedde digitalt (bilaga 2 och 4). Arkivmaterial i form av fotografier och bearbetade mätdata förvaras i ATA, Antikvarisk-topografiska arkivet i Stockholm, respektive i RAÄ:s FMIS samt vid Arkeologicentrum. Mätdata har kasserats. Tillvarataget material Inga fynd har tagits tillvara under denna utredning. 5

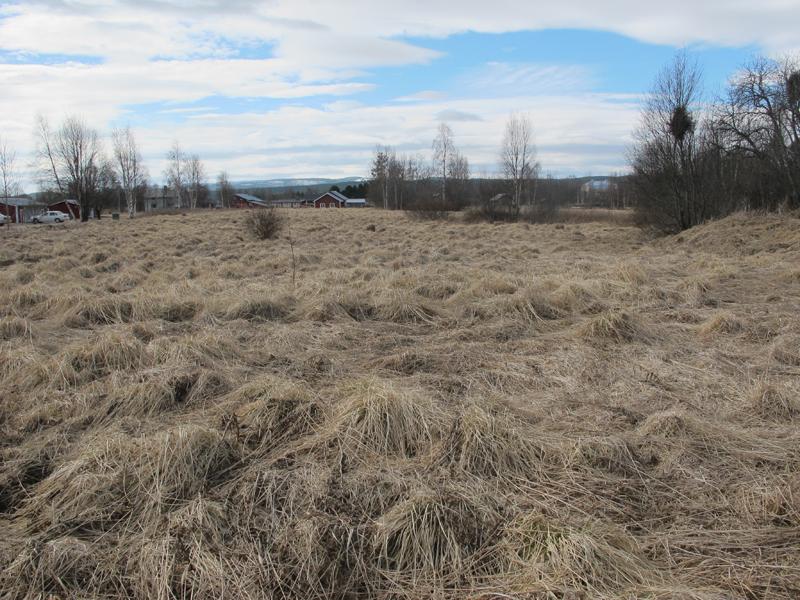

12 Figur 4. Utredningsområdets södra delområde utgörs av f.d. åkermark. Vy mot NV. Foto AC Z Figur 5. Utredningsområdets södra delområde. Vy mot S. Foto AC Z

13 Figur 6. Utredningsområdets norra delområde utanför den bebyggda tomtmarken består utredningsområdet av f.d. åkermark. Vy mot NÖ. Foto AC Z Figur 7. Åkerterrassen AC1302 i södra delområdet. Centrala delen med rikligt med påförd röjningssten. Vy mot NV. Foto AC Z

14 Resultat Denna utredning visar att inga fornlämningar finns i utredningsområdet. Fyra kulturhistoriska lämningar med lägre skyddsvärde har registrerats (tabell 2). Dessa utgörs av en åkerterrass, två röjningsrösen och en uthusgrund (tabell 2). Resultaten redovisas på karta i figur 8 samt med beskrivning i bilaga 3. Åkerterrassen AC1302 avgränsar en f.d. åker som var i bruk vid laga skifte år 1847 (figur 9 och 11). Trots kartbelägg före år 1850 bedöms lämningstypen inte som fornlämning, enligt RAÄ:s anvisningar (Lämningstyplistan 2014:18 ff.). Det sydligare röjningsröset (AC1301) har en stor diameter och hög höjd (figur 10). I ytan ligger rikligt med småstenar, 0,05-0,1 m stora, som visar att åkern brukats under lång tid. Plockstenarna i ytan är intressanta av ett annat skäl. Om det hade funnits blästslagg i form av en utplöjd blästplats i denna åker på samma sätt som i de omgivande (jfr Vemdalen 22:1 och Vemdalen 38:1) skulle helt säkert slaggstycken ha hamnat på röjningsröset tillsammans med plockstenarna. Så har inte skett. Av det dras slutsatsen att blästbruk inte förekommit på den aktuella åkern. Uthusgrunden AC1303 ligger centralt i det södra delområdet. Den utgörs möjligen av en torpargrund, i annat fall av hörnstenar. En del röjningsstenar har påförts grunden vilket försvårar bedömning. Husgrunden är karterad som byggnad på laga skifteskartan år 1847, men bedöms vara av obetydligt antikvariskt intresse. Det nordligare röjningsröset (AC1304) har inte samma stora dimensioner som AC1301 men även här är ytan täckt av plockstenar. Inte heller i detta röse finns någon blästslagg. I närheten av röjningsröset har enlig laga skifteskartan år 1847 funnits en byggnad. Spår av denna återfanns inte inom utredningsområdet. Något längre mot söder finns husgrunden efter en bagarstuga med mäktigt spismursröse. Husgrunden ligger utanför och väster om det norra delområdet och har inte registrerats under denna utredning (jfr figur 8). Detsamma gäller en helt intakt jordkällare belägen på tomtmarken i det norra delområdet. Tabell 2. Resultat av arkeologisk utredning inom Vemdalens kyrkby 6:55 och 32:60, delar av. Jfr bilaga 3. ID-nr Lämningstyp Beskrivning Antikvarisk bedömning AC1301 Röjningsröse Jordbruk Övrig kulturhistorisk lämning AC1302 Fossil åker Åkerterrass Övrig kulturhistorisk lämning AC1303 Husgrund, historisk Lada, härbre e. likn. Övrig kulturhistorisk lämning tid AC1304 Röjningsröse Jordbruk Övrig kulturhistorisk lämning 8

15 Figur 8. Resultat av arkeologisk utredning. Kulturhistoriska lämningar i utredningsområdet i Vemdalens kyrkby. Skala 1:

16 Figur 9. Åkerterrassen AC1302, del av, med rikligt med röjningsstenar. I bakgrunden vid buskaget är platsen för uthusgrunden AC1303. Foto AC Z Figur 10. Röjningsröset AC1301 i södra delområdet. Foto AC Z

17 Figur 11. Utsnitt ur 1847 års laga skifteskarta med registrerade lämningar. Skannad av Lantmäteriet. 11

18 Åtgärdsförslag Inga fornlämningar har framkommit under denna arkeologiska utredning. De övriga kulturhistoriska lämningarna är av obetydligt antikvariskt intresse. Flertalet är karterade vid laga skifte år De berörda lämningarna AC1301, AC1302 och AC1303 är inmätta redan på laga skifteskartan. De nämnda lämningarna och röjningsröset AC1304 är samtliga översiktligt dokumenterade under denna utredning. Ingen av lämningarna utgör fornlämning enligt KML 2 kap. Då inga fornlämningar framkommit i utredningsområdet föreslås här inga ytterligare antikvariska åtgärder med anledning av den nya detaljplanen. Länsstyrelsen fattar vid avvikande mening beslut om sådana åtgärder. 12

19 Referenser Publikationer och rapporter Jensen, Ronnie, Fornminnesinventeringen nuläge och kompletteringsbehov: en riksöversikt. (Riksantikvarieämbetet.) Stockholm. Lämningstyplistan Lista med lämningstyper och rekommenderad antikvarisk bedömning, (version 4.1.), (Riksantikvarieämbetet.) Stockholm. Olsson, Anna-Lena (red.), 2008a. Handledning för inventering och dokumentation av forn- och kulturlämningar för FMIS. Del 1: Fälthandledning version 1.0. (Riksantikvarieämbetet.) Stockholm. Olsson, Anna-Lena (red.), 2008b. Handledning för inventering och dokumentation av forn- och kulturlämningar för FMIS. Del 2: Exempelsamling version 1.0. (Riksantikvarieämbetet.) Stockholm. Wennstedt Edvinger, Britta, Arkeologisk utredning steg 1 i Strömfjällspasset samt Östra och Västra Klockarfjället, Vemdalens socken, Härjedalen, Härjedalens kommun, Jämtlands län. (AC-rapport 1311.) Östersund. Wennstedt Edvinger, Britta, Rapport över arkeologisk utredning steg 1, Vemdalens kyrkby 55:6>2, Vemdalens socken, Härjedalens kommun, Jämtlands län. (PMAC Z, opublicerad PM.) Wennstedt Edvinger, Britta, Rapport: arkeologisk utredning etapp 1, Björnbacka Rodovålen, Härjedalens kommun, Jämtlands län. (PMAC Z, opublicerad PM.) Allmänna kartor och specialkartor Berggrundskarta SGU se Webbreferenser nedan. Fastighetskartan SeSverige. Metria. Gävle Topografisk webbkarta Lantmäteriet, Gävle GSD-Terrangkartan_vektor/Jamtland/Sweref_99_TM/shape/fördownloadopendata.lantmateriet.se, Jordartskarta SGU se Webbreferenser nedan. 13

20 Historiska kartor RAK Rikets allmänna kartverks arkiv Ekonomisk karta Bladnamn Vemdalen Årtal 1974 Rak-id J141-17d4-5i-j77 Generalstabskarta Bladnamn Hede Årtal 1923 Rak-id J LSA Lantmäteristyrelsens arkiv Aktbeteckning Y58-6:1 Län Jämtlands län Socken Vemdalens socken Ort Kyrkbyn nr 1-57 Åtgärd Laga skifte Datum 1847 Anmärkning M hån o Kvisthån Lantmätare Florentine Johan Erik Behm Webbreferenser FMIS Riksantikvarieämbetets fornminnesinformationssystem LMA Lantmäterimyndigheternas arkiv. Lantmäteriets historiska karttjänst LSA Lantmäteristyrelsens arkiv. Lantmäteriets historiska karttjänst RAK Rikets allmänna kartverks arkiv. Lantmäteriets historiska karttjänst SGU Sveriges geologiska undersöknings karttjänst SHM Statens historiska museums översiktsdatabas VITALIS Vitterhetsakademins biblioteksdatabas. vitalis.raa.se,

21 Bilaga 1. Administrativa och tekniska uppgifter Uppdrag Arkeologisk utredning inom fastigheterna Vemdalens kyrkby 6:55 och 32:60, delar av, Härjedalens kommun, Jämtlands län Diarie- och projektnummer Länsstyrelsens dnr , beslutsdatum Arkeologicentrums projektnr P Z Vemdalen FMIS refnr 467 Beställare MIMAB Gruppen i Stockholm AB, Odengatan 100, Stockholm Utförare Arkeologicentrum i Skandinavien AB, Storgatan 35 B, Östersund Projektpersonal: Britta Wennstedt Edvinger (pl, ra), Kjell Edvinger Projekttid Fältarbete , 1 dv Belägenhet Län: Jämtland Landskap: Härjedalen Kommun: Härjedalen Socken: Vemdalen Fastigheter: Vemdalens kyrkby 6:55 och Vemdalens kyrkby 32:60 Ek. kartblad: 17D 4-5i-j Vemdalen Fast. kartblad: 69E 2e SV Utredningsområde Norra delområdet: 0,65 hektar Södra delområdet: 1,1 hektar Sammanlagd area: 1,75 hektar Löpmeter sökschakt: 0 m SV-koordinat norra delområdet: N , E SV-koordinat södra delområdet: N , E Kartreferens SWEREF 99 TM, RH 2000 Kartering Programvara: QGIS

22 Fynd Inga fynd har tagits tillvara. Arkivmaterial Mätdata har kasserats. Bearbetade mätdata förvaras i FMIS. Fotografier Digitala fotografier (bilaga 2) är samtliga återgivna i denna rapport (bilaga 4) och förvaras vid ATA, Antikvarisk-topografiska arkivet, Stockholm. 16

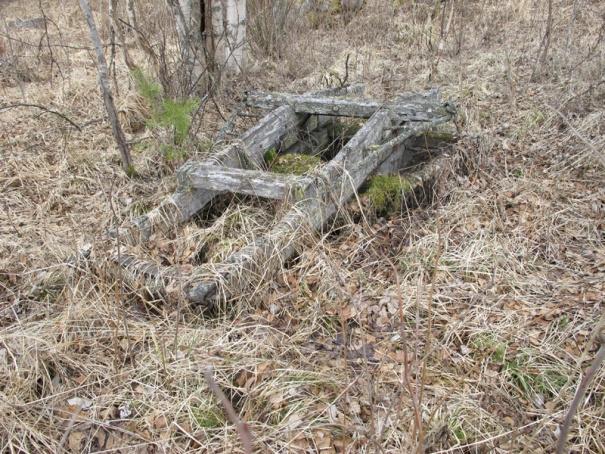

23 Bilaga 2. Fotolista ID bildnr Motiv Riktn mot Fotograf AC Z 1276 Södra delområdet, Vemdalens NV Britta Wennstedt kyrkby 6:55 Edvinger AC Z 1277 AC1301 Röjningsröse NÖ Britta Wennstedt Edvinger AC Z 1278 Plockstenar i röjningsröse AC1301 NV Britta Wennstedt Edvinger AC Z 1279 AC1302 Åkerterrass, central del NV Britta Wennstedt med röjningsstenar Edvinger AC Z 1280 Södra delområdet, Vemdalens SÖ Britta Wennstedt kyrkby 6:55 Edvinger AC Z 1281 Släde i södra delområdets V del Uppg Britta Wennstedt saknas Edvinger AC Z 1282 AC1303 Husgrund, historisk tid NÖ Britta Wennstedt Edvinger AC Z 1283 Södra delområdet, Vemdalens S Britta Wennstedt kyrkby 6:55 Edvinger AC Z 1284 Mot norra delområdet från Åsgatan NÖ Britta Wennstedt Edvinger AC Z 1285 AC1304 Röjningsröse med Ö Britta Wennstedt plockstenar Edvinger AC Z 1286 Norra delområdet med röjningsröset S Britta Wennstedt AC1304 t.h. Edvinger AC Z 1287 AC1304 Röjningsröse SÖ Britta Wennstedt Edvinger AC Z 1288 Spismur till f.d. bagarstuga utanför NÖ Britta Wennstedt och V om norra delområdet, Edvinger Vemdalens kyrkby 32:60 AC Z 1289 F.d. åker med åkerterrassen AC1302 NÖ Britta Wennstedt t.h. AC Z 1290 Befintlig gård inom norra delområdet, Vemdalens kyrkby 32:60 AC Z 1291 Befintlig gård inom norra delområdet, Vemdalens kyrkby 32:60 NV NÖ Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger Datum

24 18

25 Bilaga 3. Objekttabell Obj. nr/ RAÄ-nr Lämningstyp Beskrivning Antikvarisk bedömning AC1301 Röjningsröse Röjningsröse, närmast runt, 12 m diam och 1,8-2 m h, av 0,3-0,6 m st stenar, i ytan dock huvudsakligen plockstenar, 0,05-0,1 m st. Delvis övermossat och beväxt med sly, björk och sälg. Övrig kulturhistorisk lämning Terräng: Flack sedimentmark. Igenväxande f.d. åkermark BWE AC1302 Fossil åker F.d. åkermark, 60x35 m (NÖ-SV) som i SÖ avgränsas av en terrasskant, 75 m l (NÖ-SV) och 1,5 m h. Ställvis belamrad med rikligt med röjningsstenar, 0,2-0,4 m st. Övrig kulturhistorisk lämning Markerad som avgränsning i SÖ av åkerlapp på laga skifteskarta år Kommentar till inprickning: Kartinprickningen avser endast åkerterrassen. Terräng: Flack sedimentmark. Igenväxande f.d. åkermark. Tidigare anteckningar: LSA, Vemdalens sn, akt Y58-6:1, laga skifte (1847) AC1303 Husgrund, historisk tid BWE Uthusgrund, kvadratisk, 4x4 m (N-S) och 0,2 m h. Torpargrund(?), av troligen 0,3-0,4 m st stenar. Sparsamt med förmultnande timmerrester av rundtimmer, 0,15 m tj, kvarligger. Belamrad med järnskrot, cykelramar, hinkar m.m. Påförd röjningssten från omgivande åkermark. Beväxt med hallonris och björkar. Övrig kulturhistorisk lämning Markerad som byggnad på 1847 års karta. Terräng: Flack sedimentmark. Igenväxande f.d. åkermark. Tidigare anteckningar: LSA, Vemdalens sn, akt Y58-6:1, laga skifte (1847) BWE AC1304 Röjningsröse Röjningsröse, avlångt, något oregelbundet, 10 m l (NNÖ-SSV), 3-6 m br och 0,2-0,5 m h, av 0,3-0,4 m st stenar. I NNÖ delen är rikligt med plockstenar, 0,05-0,1 m st. Delvis övermossat och beväxt med sälgar och sly. Övrig kulturhistorisk lämning 19

26 Enligt laga skifteskartan ska helt nära röjningsröset ha funnits en byggnad. Spår av denna återfanns ej i terrängen. Möjligen utanför 2016 års utredningsområde. Terräng: Flack sedimentmark. Igenväxande f.d. åkermark. Tidigare anteckningar: LSA, Vemdalens sn, akt Y58-6:1, laga skifte (1847) BWE 20

27 Bilaga 4. Påsiktsbilder AC Z-1276 AC Z-1279 AC Z-1277 AC Z-1280 AC Z-1278 AC Z

28 22

29 AC Z-1282 AC Z-1286 AC Z-1283 AC Z-1287 AC Z-1284 AC Z-1288 AC Z-1285 AC Z

30 24

31 AC Z-1290 AC Z
