1 KMV AB Kulturmiljövårdarna i Härnösand AB Dokumentation av skador inom Kakuböles gamla tomt, Arnäs socken. Raä 76, Kakuböle 1:9, 1:3, 1:5, 1:12, 1:24, 1:25 och 1:30, Arnäs socken, Örnsköldsviks kommun, Ångermanland Rapport 2007:24 Kulturmiljövadelningen, Maria Lindeberg

2 Bild framsida: Lennart Forsberg dokumenterar skadorna uppifrån. Foto: Maria Lindeberg KMV AB, Kulturmiljövårdarna i Härnösand AB Lennart Forsberg Murberget Kulturmiljöavdelningen Maria Lindeberg 2

3 Innehåll Sammanfattning... 4 Översiktskarta... 4 Inledning... 4 Fältarbete... 5 Områdesbeskrivning... 5 Förslag till åtgärder... 8 Bilder Tekniska och administrativa uppgifter...13 Bilagor Karta över inmätningarna Raä:s inventering Ekonomiska kartan Historiska kartor

4 Sammanfattning KMV AB (Kulturmiljövårdarna i Härnösand AB) har på uppdrag av Länsstyrelsen Västernorrlands län, gjort en skadedokumentation på Kakuböle gamla tomt, Raä 76 i Arnäs socken. Fornlämningen består av en by/gårdstomt med tjugo registrerade husgrunder och tillhörande fossil åkermark. Fram till fornlämningen går en gammal väg. Kakuböle uppges som öde år 1550 och 1646 brukades gården som fäbod. Skadorna är uppkomna i samband med avverkning, då skogsmaskinerna använde den gamla vägen genom fornlämningen som körväg. Skadorna består av djupa körspår på och intill den gamla vägen och på åkermarken. En terrassering och tre av husgrunderna är skadade och ytterligare tre husgrunder kunde inte återfinnas, varför det är troligt att även de är förstörda. Översiktskarta Bild 1. Översiktskarta Inledning KMV AB (Kulturmiljövårdarna i Härnösand AB) har fått i uppdrag av Länsstyrelsen i Västernorrlands län att dokumentera uppkomna skador på fornlämning 76 i Arnäs sn. Skadorna på fornlämningen har uppkommit i samband med avverkning i fornlämningens närområde och består av körskador orsakade av skogsmaskiner. I uppdraget ingår också att ge förslag på åtgärder. 4

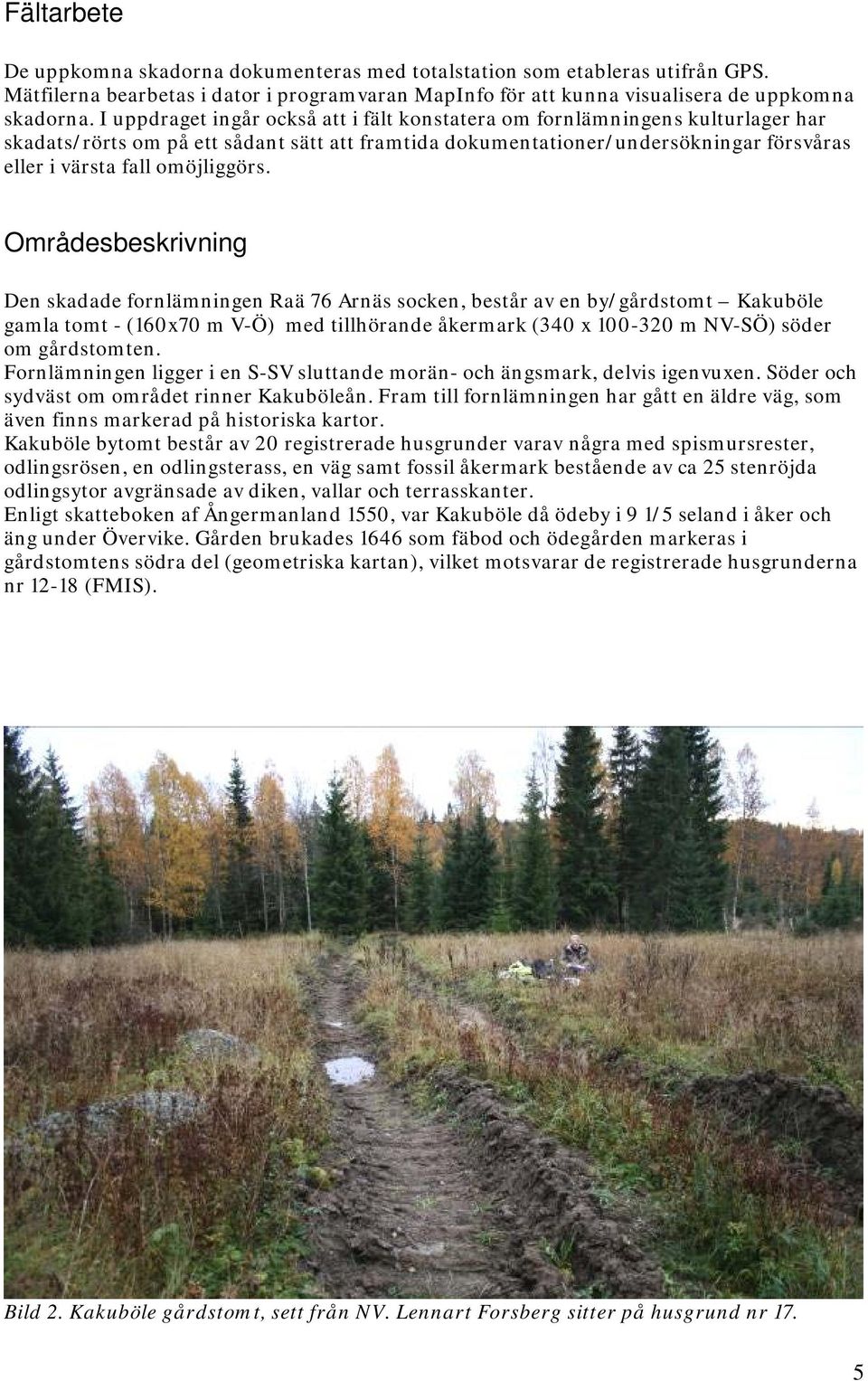

5 Fältarbete De uppkomna skadorna dokumenteras med totalstation som etableras utifrån GPS. Mätfilerna bearbetas i dator i programvaran MapInfo för att kunna visualisera de uppkomna skadorna. I uppdraget ingår också att i fält konstatera om fornlämningens kulturlager har skadats/rörts om på ett sådant sätt att framtida dokumentationer/undersökningar försvåras eller i värsta fall omöjliggörs. Områdesbeskrivning Den skadade fornlämningen Raä 76 Arnäs socken, består av en by/gårdstomt Kakuböle gamla tomt - (160x70 m V-Ö) med tillhörande åkermark (340 x m NV-SÖ) söder om gårdstomten. Fornlämningen ligger i en S-SV sluttande morän- och ängsmark, delvis igenvuxen. Söder och sydväst om området rinner Kakuböleån. Fram till fornlämningen har gått en äldre väg, som även finns markerad på historiska kartor. Kakuböle bytomt består av 20 registrerade husgrunder varav några med spismursrester, odlingsrösen, en odlingsterass, en väg samt fossil åkermark bestående av ca 25 stenröjda odlingsytor avgränsade av diken, vallar och terrasskanter. Enligt skatteboken af Ångermanland 1550, var Kakuböle då ödeby i 9 1/5 seland i åker och äng under Övervike. Gården brukades 1646 som fäbod och ödegården markeras i gårdstomtens södra del (geometriska kartan), vilket motsvarar de registrerade husgrunderna nr (FMIS). Bild 2. Kakuböle gårdstomt, sett från NV. Lennart Forsberg sitter på husgrund nr 17. 5

6 Skador och redovisning av arbetet Det som nu förstörts av skogsmaskiner följer i huvudsak den gamla vägen genom bytomten. Med dagens stora maskiner har spåren blivit mycket bredare än den ursprungliga vägbredden, vilket medfört att även några husgrunder förstörts. Vid dokumentationen av skadorna kunde inte ens alla (registrerade) husgrunder lokaliseras. Spåren av den gamla vägen är helt utplånade. Bredden på körspåren är mellan 4 och 11 meter. Inom gårdstomten håller sig spåren på ca 4 meters bredd. Det bredaste stället är ungefär i mitten på åkerytan och närmast hyggeskanten. På åkerytan och en bit ut på hygget har även jordmassorna flödat mycket. Skadorna sträcker sig tvärs över hela fornlämningen och mäter en sträcka av ca 300 meter (NV-SÖ). På de djupaste ställena är spåren upp till 70 cm djupa. I körspåren är jorden både omrörd och nedtryckt. Stora stenar har rubbats och jordmassor har tryckts ut åt sidorna av hjulspåren. I närhaten av hus 17/18 på den övre delen av terrasskanten observerades lite tegel (röd fyrkant på bild 4). I övrigt påträffades inga fynd. Bild 3. Översikt av skadorna på Raä 76 Arnäs socken. Gårdstomten respektive åkermarken är markerade med svart hel och streckad linje utifrån FMIS, skadorna är markerade med röd streckad linje. 6

7 Bild 4. Skador inom gårdstomten markerade med röd streckad linje. Husgrunderna som identifierats är numrerade, blå stjärnor markerar spismursrester. Se även bilaga 1. Skadedokumentationen inleddes med att försöka lokalisera de registrerade husgrunderna närmast körspåren, för att kunna se om och i så fall vilka husgrunder som skadats. Den numrering som använts för husgrunderna är densamma som i fornminnesregistret. De husgrunder som ligger närmast vägen mättes in även om de inte var skadade för att få en bra orientering i området och för att kunna jämföra med den skiss som finns sedan tidigare. Bild 5. Skiss från Raä:s inventering. 7

8 Varken husgrund nr 1 eller nr 2 kunde lokaliseras vid skadeinventeringstillfället, varför det är troligt att båda hamnat i vägen för skogsmaskinerna. Hus nr 4 har det NÖ hörnet precis i vägskärningen men ser ut att endast ha fått mindre skador. Hus nr 17 har skadats i NÖ delen, där hörnet är helt borta. Från husgrund 17 mot husgrund nr 15 och 16 går också en terrasskant som skadats av maskinerna. Husgrunderna i den södra delen av området var mycket svåra att lokalisera och svårt att avgöra vad som var vad i körspåren. Hus 13 är inte alls skadat (ej inmätt). I den östra kanten av körvägen finns en syllstensrad, som troligen hör till hus 14. Södra delen av syllstenarna ligger i körspåret. Resten av husgrunden är förmodligen då helt förstörd. Hus 14 beskrivs i fornminnesregistret vara 6x6 m stort och ska ha odlingssten i det SÖ hörnet. Bild 6. Södra delen av syllstensraden till hus nr 14. Se även bild nr 12. Rakt väster om syllraden finns på andra sidan om vägen ett mindre röse med odlingssten. Även i mitten av körvägen finns en samling stenar i höjd med syllradens norra kant. Dessa kan ha ingått i konstruktionen av ett hus. Hus nr 12 gick inte alls att identifiera. Möjligen hör en del av stenarna som syns i vägen till hus 12. Sammanfattningsvis kan sägas att förutom vägen har minst tre husgrunder och en terrassering skadats av skogsmaskinerna. De skadade husgrunderna ligger mer eller mindre i vägskärningen. Ytterligare tre husgrunder som borde återfinnas i närheten av vägen har inte kunnat lokaliseras, varför det är troligt att även de är förstörda. Förslag till åtgärder Kulturmiljövårdarna AB föreslår att skadorna i vägen läggs igen och återställs, både för att göra området tillgängligt och för att det ska se snyggt ut. Den gamla vägen går dock inte att återskapa i ursprungligt skick. 8

9 Även de skadade husgrunderna är svåra att återställa till ursprungligt utseende, särskilt de som inte gick att hitta igen. I körspåren är jorden omrörd och även kraftigt nedtryckt och stora stenar är rubbade ur ursprungligt läge. Skadorna gör det svårt att direkt avgöra om och vilka stenar som eventuellt kan höra till någon konstruktion. En undersökning endast i körspåren är därför inte meningsfull. För att få kunskap om hur husen sett ut, vad de haft för funktion och eventuell datering, föreslås att en arkeologisk undersökning görs dels av de skadade husgrunderna men också för att försöka lokalisera resterna av de husgrunder som nu inte kunde återfinnas. Även områdena närmast de skadade husgrunderna, samt delar av terrassen som skadats bör undersökas. En undersökning skulle kunna bidra med ny kunskap om hur en gård på 1500-talet såg ut, då mycket få lämningar från tal är undersökta i länet (ADIN). Det är oklart när Kakuböle etablerades och platsen har länge brukats som fäbod. Bild 7. Oskadd husgrund, nr 16. Sett från ÖNÖ. 9

10 Bilder Bild 8. Husgrund 17 och terrasseringen. Sett från söder. Bild 9. Åkerytan, sett från SSÖ. 10

11 Bild 10. Djupa skador, åkerytan från SÖ. Bild 11. Ute på hygget. Vägen till vänster i bild. 11

12 Bild 12. Syllstenar hus 14, sett från norr. Bild 13. Norra delen av gårdstomten. Husgrund nr 4 gömmer sig bakom granarna till vänster i bild. Ola George bär mätutrustningen. 12

13 Tekniska och administrativa uppgifter Länsstyrelsens dnr: Länsmuseets diarienummer: 2007/440 Län: Västernorrland Landskap: Ångermanland Kommun: Örnsköldsvik Socken: Arnäs Fastighet: Kakuböle 1:9, 1:3, 1:5, 1:12, 1:24, 1:25 och 1:30 Fornlämning: Raä 76 Kartblad: 17i7j Utanlandsjö SÖ Belägenhet angivet i rikets nät: X Y Höjd över havet : m ö h Undersökningstid: Oktober 2007 Personal: Lennart Forsberg, Kulturmiljövårdarna i Härnösand AB, Maria Lindeberg och Ola George från Murberget, Länsmuseet Västernorrland Rapportsammanställning: Maria Lindeberg Dokumentationsmaterial förvaras på Länsmuseet Västernorrland. 13

14 Bilagor 1. Karta över inmätningarna 2. Raä:s inventering 3. Ekonomiska kartan 4. Historiska kartor 14

15 1. Karta över inmätningarna.

16

17 2. Raä:s inventering 17

18 18

19 3. Ekonomiska kartan 19

20 4. Historiska kartor. Kakuböle ur Geometriska kartan över Trehörningen och Kakuböle

21 Beskrivning över Kakuböle ur Geometriska kartan över Trehörningen och Kakuböle
