1 ROTTNE H-8 en liten maskin med stor potential H-8

2 Mi l j ö m oto r Rottne H-8 har en ny kraftfull 4-cylindrig dieselmotor i steg 3 utförande. Den uppfyller med god marginal de utsläppskrav som gäller för en modern industrimotor. Power Tech Plus är benämningen på den nya motorn som bl.a. har 4-ventilsteknik, common rail insprutningssystem och variabel turbo. Med denna teknik och elektronisk styrning kan effektkurvan och vridmomentet anpassas till de varvtalsområden som är optimala för en skördare vilket gör att maskinen kan köras på lägre arbetsvarv. Den nya motorn har dessutom, jämfört med sin föregångare, mycket snabbare respons, mindre vibrationer, lägre ljudnivå och framför allt en lägre bränsleförbrukning. Effektiv gallringsskördare Rottne H-8 är en idealisk skördare för beståndsgående gallring och med olika val av körstråkssystem klarar man stickvägsavstånd upp till 35 meter utan manuell mellanzonfällning. Det tvådelade chassit med midjeleden på mitten ger exakt spårning och tillsammans med nivelleringsmöjligheterna blir skördaren mycket smidig och lättkörd när man arbetar på en sekundärväg ute i beståndet. När man behöver förflytta sig bakåt underlättar en backkamera som är monterad bak på hytten. Bilderna från kameran presenteras automatiskt på D5-dispayen när man backar. Fantastisk överblick och sikt. RK 50 är en parallellkran med 1,4 meters utskjut och tiltfunktion på vridhuset. Kranen blir därmed mycket smidig och följsam i täta gallringar.

3 Stor och bekväm hytt Den rymliga och komfortabla hytten med stora fönsterytor ger föraren fri sikt inom hela arbetsområdet. Den ergonomiskt utformade förarplatsen har en väl samlad instrumentering på sidan och framför förarstolen som är luftfjädrad och försedd med Airvent. I de steglöst ställbara armstöden sitter spakpaneler med de funktionstangenter som användes regelbundet vid fällning och upparbetning. Datorskärmarna för D5 maskinstyrning och D5 mätsystem, som båda är i färg och med pekfunktion, är lågt placerade framför föraren för att inte skymma siktfältet. En effektiv klimatanläggning med ACC ser till att föraren alltid har frisk luft och en behaglig temperatur i hytten. Utrustningsnivån i hytten är hög och det finns ett flertal lådor och förvaringsutrymmen för den utrustning man behöver ha med sig i det dagliga arbetet. EGS 405 Ag g r egat EGS 405 är välbeprövat aggregat av konventionell typ med två matarvalsar i stål eller massivgummi, två par rörliga kvistknivar samt en sågenhet med automatisk kedjespänning. Med det kompakta utförandet och den låga vikten är det idealiskt i alla typer av galllringsbestånd. Aggregatet har en kort ram och separat manövrering av såväl övre och nedre kvistknivar som hjularmar. Dessa faktorer tillsammans med aggregatets höga dragkraft ger utmärkta förutsättningar för att upparbete krokig och svårkvistad lövskog. Utrustning för färgmärkning och stubbehandling finns som tillval. rottne H-8 Ge n o m tä n k t Rottne H-8 har ett smalt och kompakt chassi med pendelarmssystem som ger maskinen unika terrängegenskaper. De 4 hjularmarna har stora pendelutslag vilket innebär att nivelleringen kan jämna ut lutningar både i längd- och sidled samt ge större markfrigång i stenig och kuperad terräng. Pendelarmssystemet minimerar utrymmesbehovet för skördaren och förbättrar viktfördelning och stabilitet så att fällning och upparbetning kan ske på full räckvidd även åt sidan. Hydraulsystemet, som är lastkännande, har stor pumpkapacitet och ger kran och aggregat distinkta och snabba rörelser.den smidiga parallellkranen RK 50 har god räckvidd och en lyftkraft som är väl anpassad till aggregatvikten.

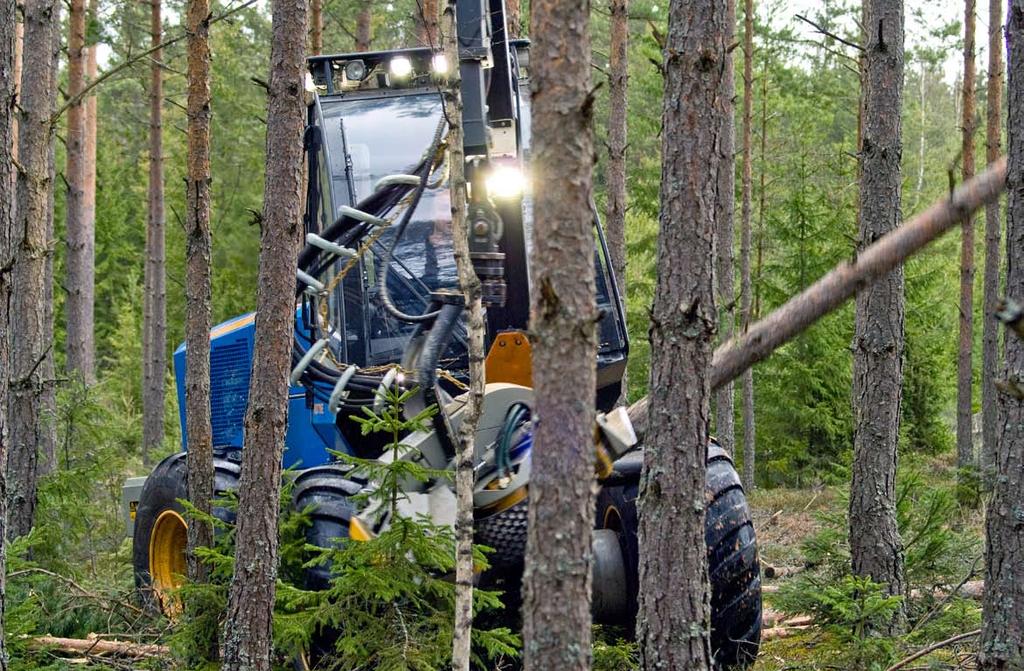

4 r ot t n e H-8 liten skördare med stor potential Flera utvärderingar har visat att beståndsgående skördare ger det jämnaste uttaget vid maskinell gallring. Rottne H-8 har alla de egenskaper som krävs för att gallring med sekundärvägar i beståndet ska bli lyckosam. Pendelarmssystemet gör att man alltid bibehåller maskinbredden även om marken lutar eller ett hinder passeras. Föraren sitter i en hytt som har utomordentlig runtomsikt och den lilla smidiga skördaren är med hydrostatdrift och exakt spårning mycket följsam och lätt att förflytta framåt eller bakåt med stor precision. Det är enklare att göra rätt trädval när föraren aldrig har mer än 6-7 meter till träden som ska avverkas och risken för skador på bestående skog är också mycket mindre än om man ska gallra från stickvägen med avstånd på meter. När skördaren är utrustad med system för GPS/Gis kan skotarföraren få traktkartor med körstråk och virkesvolymer per stickväg vilket säkerställer att allt blir utkört och markägaren kan få detaljerade uppgifter om gallringen till sin skogsbruksplan. rottne H-8

5 rottne D5 Maskinstyrsystemet Rottne D5, som är uppbyggt med CANbus-teknik, styr och övervakar motor, transmission, kran och aggregat. D5 består av en huvuddator, en 7 pekskärm i färg, samt ett antal styrenheter placerade ute på maskinen i närheten av funktionerna som de ska styra. Huvuddatorn kommunicerar genom en CANbus-kabel som går runt till alla styrenheterna. Inställningar av kran, transmission och motor, övervakning av tryck, temperaturer och vätskenivåer samt felsökning gör föraren via displayen (pekskärmen) som sitter på en ställbar arm snett framför föraren. Larmindikeringar sker via ljud- och ljussignaler samt visas i klartext på displayen. r ot t n e D5 m ät syst e m En ny generation mätsystem med beteckningen Rottne D5 ersätter nu det gamla D4-systemet. Det bygger på ny teknik och hårdvaran är samma som i maskinstyrsystemet D5. Mjukvaran till apteringssystemet har samma beräkningsalgoritmer som D4 men i D5 har driftsskärmen annorlunda utseende och fler inställningsmöjligheter, samt är generellt mer användarvänligt. ROTTNE RK 50 ROTTNE 120" Min ,5 8"-39" ,5 23" Min " Max " Max " " " " " 2737 Ritn. nr MJÖ 329" inch 8369 mm

6 Servi ceti llgä n g li g h et För alla Rottne-maskiner är servicevänligheten en viktig faktor vid utvecklingsarbetet. Stilleståndstiden är dyrbar för maskinägaren och med en hög servicetillgänglighet kan tiden för service, reparationer och rengöring minimeras avsevärt. Rottne H-8 utgör inget undantag i det avseendet. Hela motorrummet frilägges enkelt genom att motorhuven fälls bakåt och oljetankarna åt sidan. Även hytten kan tippas åt sidan vid servicearbeten på underliggande slangar och block. Elcentralen med säkringar och reläer samt datorer sitter överskådligt och lätt tillgänglig när höger hyttdörr öppnas. Vakuumpump för hydraulsystemet minskar oljespill vid t.ex. slangbyten och pump för hydraulolja underlättar när påfyllning av olja måste göras. Teknisk fakta MOTOR JOHN DEERE 4045 HF 485 POWER TECH PLUS STEG 3 Cylindervolym...4,5 liter Vridmoment vid rpm Nm Effekt vid rpm kw Tankvolym liter TRANSMISSION Helhydrostatisk med 3 växelsteg, steglös diffspärr Dragkraft...73 kn BROMSAR Negativa våta lamellbromsar i hjumotorerna som manövreras proportionellt via bromspedal. Parkerings- och katastrofbroms. HYDRAULSYSTEM Helt separerade system för transmission och arbetshydraulik Pumpkapacitet liter / rpm Arbetstryck...25,0 Mpa ELSYSTEM 24 volt med CANbus-teknik Maskinstyrsystem...Rottne D5 Apteringssystem..Rottne D5 Arbetsbelysning st HYTT Ljudnivån 65dBA KRAN RK 50 Parallellförd vikarmskran, tilltbart kranfundament och 1,4 m utskjut. Automatisk krantiltfunktion º/+20º Lyftmomen...80 knm Vridmoment / Vridvinkel...12kNm / 230 Räckvidd...7 m AGGREGAT EGS 405 Matningsanordning...2 stålhjul Max kapdiameter mm Kvistningsdiameter mm Max hjulöppning mm Matningskraft / hastighet...14,3 kn / 4,0 m/sek Vikt kg VIKT OCH MÅTT Tjänstevikt kg Bredd mm UTRUSTNINGAR Sprinkler, 2 st handbrandsläckare. Verktygsats. Motor/ hyttvärmaremed värmeslinga för hydraultank. Solskyddsgardiner. Backkamera. Vacuumpump. El.påfyllnadspump. Miljöolja. Xenon arbetsbelysning Dataklave, färgmärkning, orbitrolstyrning, mobiltelefon, vätskefyllda hjul, stubbbehandling, GPS/Geoinfo.

7 ROTTNE H-8

8 Rottne Industri AB
