1 Teknisk Und informerar Årgång 14 Nr 6 13FMV54-6:1

2 Ledare Dubai Air Show är en vartannat år återkommande flygutställning och har nu flyttat till den helt nybyggda flygplatsen Al Maktoum International Airport utanför Dubai. Intresset är stort och många affärer genomförs, framför allt på den civila flygmarknaden som i år slog alla tiders försäljningsrekord. Totalt tecknades nya kontrakt för otroliga 200 miljarder amerikanska dollar, ca 1300 miljarder svenska kronor. Bland storsäljarna fanns Boeings nya tvåmotoriga passagerarflygplan 777X som kontrakterades för totalt motsvarande ungefär 600 miljarder svenska kronor av Emirates, Qatar Airways, Etihad Airways och Lufthansa. Även för den militära flygsektorn är Dubai Air Show en viktig tillställning, dock utan några spektakulära affärer för årets upplaga. Intressant är däremot att Förenade Arabemiratens upphandling av nytt stridsflygplan inte längre endast är en affär om franska Rafale, även Eurofighter har nu tornat upp som en tänkbar kandidat. Rysk försvarsindustri satsar på mjukvarubaserad radio, på engelska betecknad SDR (Software Defined Radio). SDR är en radioteknik som kombinerar olika typer av radiokommunikation i en apparat eller en slags dator genom att ersätta komponenter med programvara. Denna programvara brukar kallas för vågformer (Waveforms). Detta betyder att Ryssland numera utvecklar modern radioteknik i paritet med väst. Ryskt samarbete med europeiska försvarskoncerner kan vara ett framgångskoncept för att få materiel med modern teknik till det ryska försvaret och övriga väpnade trupper. Innehåll LRASM 3 Ny beväpning för Eurofighter Typhoon 4-5 RC IED-störare 6 Rysk mjukvarubaserad radio 6 Soldatsystem Ratnik 7 Nybyggd rysk KILO-ubåt sjösatt 8 Seafox Cobra 9 Lösningar 10 Julpuzzel 11 Sändlista 12 Omslagsbild: KILO-ubåt med projektnummer förtöjd vid Admiralitetsvarven i Sankt Petersburg. Foto: FMV God Jul och Gott Nytt år önskar medarbetarna på Teknisk Und! För FMV personal finns Teknisk Und Informerar och rapporter på Insidan: Aktuellt /Vår omvärld /Teknisk Und Informerar. För FM personal finns Teknisk Und Informerar och rapporter på Teknisk Und Webb FM IP-nät: Sid 2 Försvarets Materielverk Teknisk Und informerar Nr

3 LRASM - En ny attackrobot under utprovning Under året har Lockheed Martin utfört tester av en ny attackrobot benämnd LRASM (Long Range Anti-Ship Missile). LRASM är en vidareutveckling av attackroboten AGM- 158 JASSM-ER (Joint Air-to-Surface Standoff Missile- Extended Range) och är ett utvecklingsprojekt mellan DARPA (US Defence Advanced Research Projects Agency) och ONR (Office of Naval Research). Projektet har pågått sedan 2009 och syftar till att ta fram en ny generations attackrobot för att slå mot fartyg. Projektet tittar på två varianter där den första är en robot baserad på JASSM-ERs robotkropp med förbättrade sensorer och system för att göra roboten till en signaturanpassad robot med hög chans att nå målet. Med den andra varianten går utvecklingen mot Ramjet för att åstadkomma en balans mellan fart och signaturanpassning. Lockheed Martin har valts ut som det företag som ska ta fram hårdvara och testa de två varianterna. LRASM uppges gå mot målet på medelhög höjd för att i slutfasen dyka och utföra låghöjdsmanövrar likt en kryssningsrobot fram mot mål. Systemet kommer ha en räckvidd större än 370 km (200 NM). Tester som hittills utförts: Våren 2013: Captive carry, det vill säga bomben bärs internt i ett inre vapenutrymme. I det här fallet på det strategiska bombflygplanet B-1B. 27 augusti: Avfyrning mot mål. 17 september: Avfyrning i vertikalt läge för att bana väg för en framtida fartygsburen version av LRASM. Testerna beskrivs som framgångsrika trots att datalänken inte fungerade vid provfällningen av roboten den 27 augusti. Målet med testet var att fälla roboten, att motorn skulle startas samt att den skulle navigera hela vägen fram till målet. LRASM fälls från B-1B Foto: Att gå över till slutfasmålsökning samt att träffa målet var en sekundär uppgift. Det målfartyg som användes då LRASM testfälldes bestod av en målpråm med containrar för att efterlikna silhuetten av ett militärt fartyg. Vid testet träffade roboten mitt i målet,se bild nedan. Anledningen till att det endast är ett hål i containrarna är att roboten saknade skarp stridsdel. Det finns inte många uppgifter kring vad det nya målsökarpaketet ska innehålla men det talas om bildalstrande IR-målsökare samt en passiv målsökare med uppgift att identifiera potentiella hot i området och ge stöd till roboten att navigera en säker väg fram mot målet. I dagsläget planeras för ett fjärde och avslutande robottest. Troligen rör det sig om ett test av funktioner som berör datalänken, exempelvis mållägesuppdatering. Målfartyget som användes vid fällningstestet av LRASM. Lägg märke till hålet. Foto: DARPA Teknisk Und informerar Nr Försvarets Materielverk Sid 3

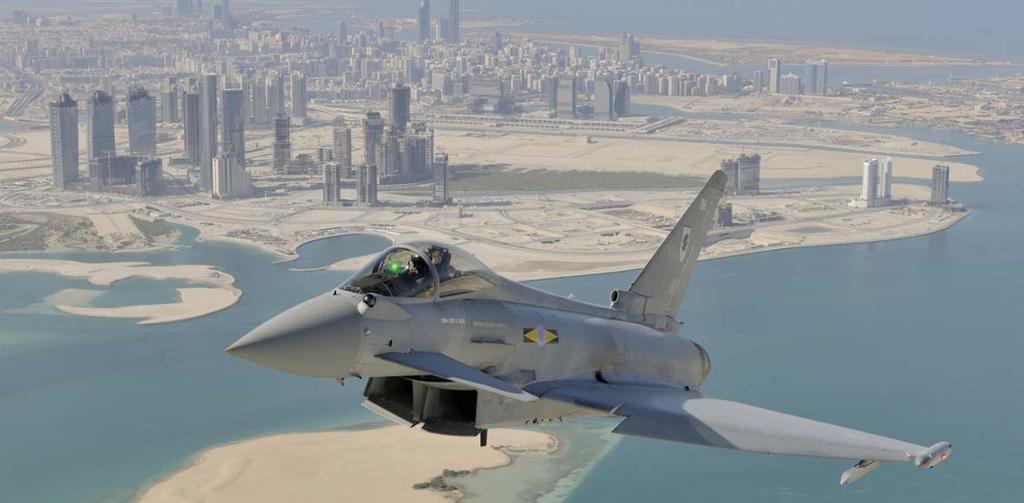

4 Ny beväpning för Eurofighter Typhoon Eurofighterprojektet är ett av de största europeiska industriprojekten för närvarande och definitivt det största militära anskaffningsprogrammet. Eurofighter Jagdflugzeug GmbH leder projektet som involverar 400 företag med över anställda. Totalt skall över 700 flygplan produceras varav 571 är fasta order enligt företaget. Leveranser till kund inleddes 2003 och det 400:e Eurofighterplanet levererades fjärde december Utöver de fyra länderna, Tyskland, England, Italien och Spanien som startade samarbetet med att ta fram ett gemensamt multirollflygplan, har Österrike, Saudiarabien och Oman anslutit sig som kunder. För närvarande läggs mycket arbete på att utöka Eurofighters attackförmåga. De kvalificerade attackrobotarna Storm Shadow och Taurus håller på att integreras i flygplanet. Dessa attackrobotar är relativt lika till utseende och storlek och gör att delar av arbetet kan dra nytta av erfarenheterna med respektive robot. Storm Shadow, som produceras av samägda brittiska, franska, tyska och italienska företaget MDBA, är en flygburen smyganpassad kryssningsrobot med en penetrerande stridsdel om cirka 450 kg. Den har omkring 500 km räckvidd. Storm Shadow är för närvarande en del av beväpningen för brittiska Tornado GR.4 och italienska Tornado IDS. Storm Shadow programmeras före start och flyger efter fällning självständigt mot målet. Roboten navigerar mot målområdet på lägsta höjd med hjälp av GPS, tröghetsnavigering och terrängigenkänning. Efter en pop-upmanöver dyker roboten mot målet, som identifieras med hjälp av en högupplöst bildalstrande målsökare. Roboten är enligt tillgängliga uppgifter inte utrustad med datalänk. Kan inte målet identifieras styrs roboten mot en ofarlig kraschpunkt utanför målområdet för att om möjligt undvika oförutsedda skador. En fransk version av roboten kallas SCALP-EG. Den är integrerad på Rafale och Mirage Flygprov med Eurofighter och Storm Shadow var planerade till att inledas under december Data för Storm Shadow Tillverkare MBDA Längd 5,1 m Spännvidd 2,84 m Diameter 480 mm Vikt 1230 kg Stridsdel (BROACH) 450 kg Motor Turbomeca Tri Dragkraft 5,4 kn Fart 1000 km/h Räckvidd 500 km Anflygningshöjd Ca 30 m Brittisk Tornado GR.4 med två Storm Shadow hängda på centralbalkar. Foto: RAF Sid 4 Försvarets Materielverk Teknisk Und informerar Nr

5 TAURUS KEPD 350 produceras av TAURUS Systems genom ett partnerskap mellan den tyska delen av MBDA och svenska SAAB Bofors Dynamics. TAURUS är för närvarande en del av beväpningen för tyska Tornado IDS och möjligen spanska F/A-18. Roboten kommer att beväpna tyska och spanska Eurofighter från slutet av TAURUS är en flygburen smyganpassad kryssningsrobot med en penetrerande stridsdel om cirka 500 kg och med omkring 500 km räckvidd. Roboten programmeras före start och flyger efter fällning självständigt mot målet. Roboten navigerar mot målområdet på lägsta höjd med hjälp av GPS, tröghetsnavigering och terrängigenkänning. Framme i målområdet uppför sig TAURUS i stort som Storm Shadow med upptagning till högre höjd, målspaning och mållåsning med hjälp av bildalstrande målsökare. Även denna robot avviker från målområdet om målet inte kan identifieras. Roboten är enligt tillgängliga uppgifter inte utrustad med datalänk. Flygprov med Eurofighter och TAURUS var planerade till att inledas under december Data för TAURUS KEPD 350 Tillverkare MBDA och SAAB Bofors Längd 5,1 m Spännvidd 2,1 m Bredd 630 mm Höjd 320 mm Vikt 1400 kg Stridsdel (MEPHISTO) 500 kg Motor Williams P Dragkraft? Fart M 0,8-0,95 Räckvidd 500 km + Anflygningshöjd Ca 30 m TAURUS med utfällda vingar Foto: TAURUS Systems GmbH Eurofighter Typhoon FGR.4 utanför Abu Dhabi, UAE Foto: Euofighter GmbH, K.Tokunaga Teknisk Und informerar Nr Försvarets Materielverk Sid 5

6 RC IED-störare. Ryska företaget Kobra samarbetar med Cassidian Den europeiska koncernen Cassidian har utvecklat en smart RC IED- störare som har frekvenser mellan 20 MHz och 6 GHz. Störaren har en responsiv förmåga och reaktionstiden är under en millisekund. Responsiv förmåga innebär att störaren avlyssnar en eventuell hotsignal och skickar därefter ut en störsignal för att förhindra att IED:n ska mottaga en utlösningssekvens. Den kan detektera 1,5 miljoner hotsignaler per sekund. Det ryska företaget Kobra, som har levererat RC IEDstörare till det ryska inrikesministeriets beväpnade trupper, bedöms ha inlett samarbete med Cassidian. RC-IED störarna från Kobra har i dagsläget inte responsiv förmåga, utan stör delar av hela frekvensband. Cassidians responsiva störare på en rysk utställning. Foto: FMV Rysk mjukvarubaserad radio MRT-04 är en ny mjukvarubaserad (SDR =Software Defined Radio) marin radio från det ryska företaget Jaroslavskij Radiozavod från Jaroslav. Den har frekvenser från 30 till 512 MHz, MHz samt MHz. Den maximala datahastigheten är 54 Mbit/s Radion kan förmedla fyra stycken kanaler. Det ryska företaget jämför MRT-04 bland annat med Rohde&Schwarz radio M3SR 4400 och Thales M3SR 4400 har tidsmultiplex (TDMA) samt TRG 6030 har hoppfrekvens, dvs har visst skydd mot avsiktlig störning från televapen. MRT-04 har både TDMA och hoppfrekvens. Rohde&Schwarz radion kan förmedla samband inom formatet Link 22, vilket är en NATO-standard för säker digital radiokommunikation inom HF- och UHFbanden. Det bedöms nu vara oklart och ganska osannolikt att MRT-04 kan implementeras med Link 22. Rysk marin mjukvarubaserad radio MRT-04. Foto: Jaroslavskij Radiozavod Sid 6 Försvarets Materielverk Teknisk Und informerar Nr

7 Soldatsystem Ratnik Runt om i världen pågår det eller har pågått olika studier och utvecklingsprojekt för att utveckla nya soldatsystem vars syfte är att få ut mer effekt av soldaterna. Dessa projekt pågår eller har pågått bland annat i Sverige (MARKUS), Norge (Normans), Frankrike (Felin), Tyskland (Gladius) och USA (Future Soldier Concept). Den ryska armén håller sedan ett par år på att utveckla ett nytt soldatsystem som har benämnts Ratnik som betyder krigare på ryska. Det här systemet är sannolikt det mest genomgripande av alla planerade soldatsystem. Utvecklingen berör allt från att byta ut soldaternas fotlappar till sockor till markradar på plutonsnivå och nya digitaliserade kommunikationssystem. Det var tänkt att det skulle varit infört 2013 men det har som så ofta i större projekt blivit vissa förseningar. En del produkter räknar man inte med att de kommer att nå ut till förbanden i större omfattning förrän Dock har delar av ryska armén tilldelats en del av utrustningen, exempel på det är den nya hjälmen som fått beteckningen 6B47. Den väger 1005 g och skall klara ett ryskt standardsplitter i 680 m/s. Filmer som finns tillgängliga på Internet verkar visa att hjälmen klarar beskjutning med pistol från 5-10 m utan penetration. Denna hjälm är även konstruerad för att användas som skyddshjälm vid fallskärmshoppning, då med ett speciellt överdrag. Hjälmen och ett siktessystem för automatkarbin, som påstås bli en del i Ratnik, presenterades bland annat på Interpolitex-13. Siktet finns till del monterat på AK-74M som är standardvapnet i väntan på nästa huvudbeväpning för de ryska väpnade enheterna. I systemet ingår, förutom ett rödpunktsikte som till designen är förvillande likt ett Aimpoint CompM 4, både bildförstärkare och värmekänsligt sikte och en laserpekare. Sannolikt kommer inte alla soldater att tilldelas samtliga delar. Systemet monteras på Picatinnyskenor. Hjälm 6B47. Foto: FMV Utan och med överdrag för fallskärmshoppning. Siktessystemet som påstås ingå i Ratnik. Foto: FMV Teknisk Und informerar Nr Försvarets Materielverk Sid 7

8 Nybyggd rysk KILO-ubåt sjösatt Den 28 november sjösattes B-261, Novorossijsk, den första av sex nyproducerade ubåtar av KILO-klass med projektnummer vid Admiralitetsvarven i Sankt Petersburg. Anledningen till att den ryska marinen har lagt en beställning på sex stycken ubåtar av KILO-klass är troligen de problem man inte lyckats lösa med den mer moderna SANKT PETERSBURG-klassen samtidigt som de befintliga dieselelektriska ubåtarna som levererades mellan 1981och 1994 till stor del uppnått slutet på sin tekniska livslängd. Samtliga nyproducerade KILO-ubåtar skall enligt uppgifter tillföras svartahavsmarinen. Novorossijsk kölsträcktes 2010, den andra och tredje ubåtarna i serien, Rostov-na-Donu och Stryj Oskol kölsträcktes 2011 respektive Parallellt med de ryska ubåtarna med projketnummer byggs även sex exportubåtar för Vietnam, då med projektnummer Data för KILO Längd Bredd Djupgående ytläge Deplacement ytläge Deplacement uläge Fart max, ytläge Fart max, uläge 73,8 m 9,9 m 6,2 m 2350 ton 3950 ton 11 knop 19 knop Max dykdjup 300 m Räckvidd, ytläge NM Räckvidd, uläg 400 NM Besättning 52 Uthållighet 45 dygn Torpedtuber 6 x 533 mm Beväpning 4 robotar (land- och sjömål) och 14 torpeder alternativt 24 minor KILO Novorossijsk vid utrullningen den 28/ Foto: Admiralitetsvarven Sid 8 Försvarets Materielverk Teknisk Und informerar Nr

9 Seafox Cobra Atlas Elektronik har utvecklat ett verktyg till den fjärrstyrda undervattensfarkosten (ROV) SeaFox som normalt sett är en engångsfarkost försedd med en riktad sprängladdning som används för att neutralisera sjöminor. Med hjälp av Cobra sänks kostnaden genom att moderfarkosten kan återanvändas efter att verktyget fästs på minan. Cobra fästs på minan antingen genom att spikar skjuts fast eller med hjälp av magneter varefter farkosten backar undan och återvänder till minjaktsfartyget. Data för Seafox Cobra Längd 600 mm Bredd 480 mm Höjd 230 mm Vikt 8 kg Max operationsdjup 300 m SeaFox med Cobra. Foto: FMV Cobra sedd underifrån. Foto: FMV Teknisk Und informerar Nr Försvarets Materielverk Sid 9

10 Lösningar och vinnare Lösningar till igenkänningsuppgift 5/2013 Vinnare: Kenneth Tuvehed, I 19.Grattis! Bild 2. 55Zh6UME Bild 1. 1L260 Zoopark-1M Sid 10 Försvarets Materielverk Teknisk Und informerar Nr

11 FMV Teknisk Und julpuzzel FMV Teknisk Und har kommit över ett kryptiskt meddelande. Fyll i linjer mellan punkterna, i nummerordning, och hjälp oss identifiera vad som gömmer sig i bilden. Skicka svar med e-post till tekniskund@fmv.se senast Teknisk Und informerar Nr Försvarets Materielverk Sid 11
