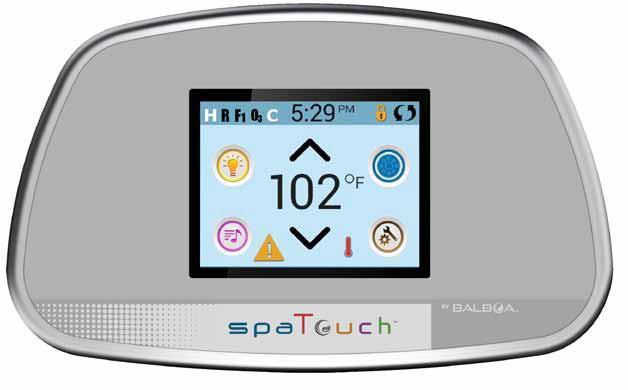

spatouch Ikondrivna kontrollpaneler

Transkript

1 spatouch Ikondrivna kontrollpaneler Balboa Water Group BP Series Systems Anvndargrnssnitt och programmeringsreferens spatouchs ikondrivna panel r kompatibel med alla BP-system som redan stödjer TP800 och/eller TP900. Om denna panel anvnds med ett system som endast stödjer TP400 och/eller TP600 kommer många skrmar fungera korrekt och spaskrmen kommer försöka att visa all din utrustning, men i vissa fall kommer det inte att visas korrekt _A

2 Huvudskrmen Spa Status Viktig information om spas drift kan ses snabbt från huvudskrmen. De viktigaste funktionerna, inklusive temperaturjustering, kan nås från den hr skrmen. Den nuvarande vattentemperaturen kan ses, och temperaturen kan justeras (se sida 5). Tid-pådagen, ozon- och filterstatus r tillgngliga, tillsammans med andra meddelanden och varningar. Den valda temperaturomfånget anges i det övre vnstra hörnet. Spa utrustnings kontrollikon kommer att snurra om någon pump fortfarande körs. En låsikon visas om panelen eller instllningar r låsta. Ikonspecifikationer 1. H = Hög temperaturintervall 2. R = Redolge 3. F1 = Filtercykel 1 körs 4. O3 = Ozon körs 5. C = Rengöringscykel 6. Wi-Fi Signalindikator 7. Låsindikator ikon 8. Inverteringsskrm 9. Ljus ikon = slå PÅ/AV 10. Musikikon = Tryck för att gå till musikskrm 11. Meddelande vntar indikator 12. Höj temperatur 13. Spautrustning kontrollikon 14. Temperaturskala (F/C) 15. Nuvarande vattentemperatur 16. Instkkningar ikon 17. Vrmeindikator 18. Snk temperatur Notera: Sida 3 för mer information. Notera: Efter 30 minuter* kommer displayen automatiskt gå in i vilolge, detta stnger ner displayen. Detta r normallge.tryck var som helst på skrmen för att starta upp den. *Detta nummer kan anpassas. Se sida _A

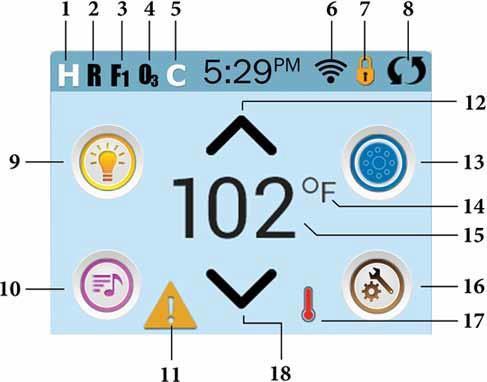

3 Huvudskrmen fortsttning Ikonspecifikation: 1. = Hög temperaturintervall. = Låg temperaturintervall. 2. = Redolge. = Redo och vilolge. = Vilolge. 3. = Filtercykel 1 körs. = Filtercykel 2 körs. = Filtercykel 1 och 2 körs. 4. = Ozon körs. Om du inte ser denna ikon innebr det att ozon r avstngt. 5. = Rengöringscykeln körs. Notera: inte alla system som kan köra en rengöringscykel visar denna ikon. 6. = Wi-Fi-ikonen indikerar att Wi-Fi r anslutet. Den visar ingen signalstyrka. Notera: inte alla system som stödjer Wi-Fi visar denna ikon. 7. Låsikon: Nr denna visas indikerar det att panelen r i låst lge. För att låsa upp eller låsa en instllning eller panellås, tryck först på den motsvarande ikonen på den låsta skrmen, tryck och håll sedan in ordet lås i mer n 5 sekunder tills texten och ikonen ndras till motsatt lge. Det finns 2 låsikoner som kan visas i titellistan på de flesta skrmar. En lång, smal betyder att en låst instllning r applicerad. Den visas på skrmar som påverkas av låsningen av instllningen. Den standardiserade låsikonen, Padlock representerar att panelen r låst. Om båda instllningar och panelen r låsta, kommer endast panellåset visas eftersom instllningslåset inte gör mycket i denna situation.nr panelen r låst kommer instllningsskrmen endast att visa punkter som inte påverkas av denna låsning. (Systeminfo och låsskrmar). 8. = Invertera (eller vnd) skrmen. 9. = Ljus r på. = Ljus r av. = Ljus r obrukbart. 10. = Musik r på. = Musik r av. = Musik r obrukbart. 11. Meddelande vntar indikator: Meddelande vntar indikator kommer att visa en av följande ikoner: = Allvarligt fel (Spa fungerar inte förrn detta r åtgrdat) = Normalt fel eller varning =Påminnelse = Information Rör indikationen för att gå till en meddelandeskrm som visar meddelandet. Vissa meddelanden kommer att ha ring efter service -texten då felet krver en tekniker för att åtgrda problemet. Om panelen r låst och ett varningsmeddelande visas, kommer du att slussas till låsskrmen (dr du kommer behöva låsa upp panelen) innan du kan rensa bort meddelandet. Om du rör fel/varnings/påmminelse/informationsikoner på meddelandeskrmen kommer detta att ta dig till systeminformationen för att tillåta en felsökning som sker över telefon eller för att en fltservicetekniker bttre ska förstå vad som hnder. Stnger du systeminformations panelen i denna situation kommer du slussas tillbaka till meddelandeskrmen. 12. Höjer den instllda temperaturen. 13. = Spa utrustningens kontrollikon. Tar upp en skrm nr spas motorströmmar, flkten eller annan utrustning kan kontrolleras. Nr du r på spas kontrollskrm kan du trycka på en motorikon en gång för låg hastighet och om den r konfigurerad, tryck igen för hög hastighet. = Motor r av. Indikerar på om en pump körs eller ej. 14. Indikerar om temperaturen r instlld på = Fahrenheit eller = Celsius _A

4 15. Nuvarande vattentemperatur om eller r fast; stll in temperatur om eller blinkar. 16. Instllningsikon = instllning r aktiv = Instllning r inaktiv (nr skrmen r låst). Tar dig till instllningsskrmen. 17. Olika animationssekvenser, inkluderat blinkning, kan indikera olika variationer av vrme. 18. Snker temperaturen _A

5 Huvudskrmen - fortsttning Navigering Hela menyn navigeras genom att röra skrmen. De tre olika skrmvalen som visas undertill kan vljas. Rör en av dessa för att gå in i en annan skrm med ytterligare instllningar. De flesta menyskrmar avbryts och återgår till huvudmenyn efter 30 sekunders inaktivitet. Spas utrustning Musik Instllningar Meddelanden På botten av skrmen kommer vid visa tillfllen en indikator kanske visa att ett meddelande vntar. Tryck på denna indikation för att gå till meddelandeskrmen. På skrmen kommer visa av meddelanden gå att avvisa. För mer information om meddelandeskrmen, se sidorna Ett varningsmeddelande vntar 42281_A

6 BP1500 Den instllda Tech Sheet temperaturen Power Requirements (D): 240VAC, 60Hz, 40A, Class A GFCI-protected service (Circuit Breaker rating = 50A max.) 4 wires (Hot Line 1, Hot Line 2, Neutral, Ground) Stlla in temperatur Tryck upp eller ner en gang för att visa den instllda temperaturen (indikeras av en blinkande ºF eller ºC, samt en förndring i frg av temperatur). Tryck upp eller ner igen för att modifiera den instllda temperaturen. Den instllda temperaturen ndras direkt. Om du behöver vxla mellan hög temperaturintervall och låg temperaturintervall behöver du gå till instllningsskrmen. Tryck-och-håll Om upp eller ner trycks på och halls inne kommer temperature fortstta att ndras tills dess att du slutar trycka, eller tills dess att temperaturintervallens grnser r nådda _A

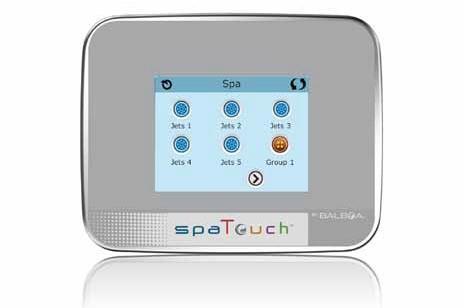

7 Spaskrmen All utrustning åtkomst Spaskrmen visar all tillgnglig utrustning* att kontrollera. Skrmen visar ikoner som r relaterade till utrustningen som r installerad på en viss spamodell, så denna skrm kan variera beroende på installation. Ikonknapparna anvnds för att vlja och kontrollera enskilda enheter. Vissa enheter, som pumpar, kan ha mer n ett på-lge, så ikonen kommer ndras för att reflektera utrustningens tillstånd. Nedan finns exempel på 2-hastighetsmotorers indikatorer. Om spa har en Circ Pump, kommer en Circ Pumps ikon att visas som indikerar dess aktivitet, men utanför förberedelselge kan inte Circ Pumpen direktkontrolleras. *Ett undantag: Huvudbelysningen på spa visas inte på spaskrmen; den visas endast (och kontrolleras) på huvudskrmen _A

8 Vanliga knappar Vrdeökning/minskning Om en upp eller nedknapp visas och trycks in nr du r på en redigeringssida och ett vrde har valts, (markerad), kan vrdet ökas på genom att trycka på uppknappen eller snkas genom att trycka på nedknappen. Backa Öka 9: 16am 16 Spara Snk Valt vrde Invertera Kommer synas uppe till höger på alla skrmars. Invertera 42281_A

9 Vanliga knappar - fortsttning Avsluta skrmar Bakåtknappen finns på alla skrmar med undantag för huvudskrmen, förberedelselgesskmen r en meddelandeskrm. Nr du ser endast denna knapp, eller om denna knapp plus en inaktiv sparaknapp, betyder det tillbaka eller avsluta. Den syns på instllningsskrmar före att du ndrat ett vrde samt på alla andra skrmar. Backa 9:15am 15 Inaktiv Sparaknapp Backa (Fungerar som avbryt) 9 :15 16 am Aktiv Spara knapp Nr du ser bade backa-knappen och en aktiv sparaknapp kommer sparaknappen att spara medan backa-knappen kommer att avbryta. Om skrmen stngs ned pga inaktivitet kommer den att fungera som avbryt _A

10 Vanliga knappar - fortsttning Paginera höger/vnster Om det finns en högerpil på botten av skrmen kommer denna ta dig till nsta sida. Om det finns en vnsterpil på botten av skrmen kommer denna ta dig till föregående sida. Paginera Upp/Ner Om en upp- eller nedknapp visas och trycks på nr du r på en sida med en textlista blddras en sida åt gången. Cleanup Cycle Ozone Spa State Temp Range Temp Limit Temperature Off On Running 104 F 78 F Sida upp Sida ned 42281_A

11 Instllningsskrmen Programmering, Etc. Instllningsskrmen r var all programmering och andra beteenden av spa kontrolleras. Varje ikon på instllningsskrmen tar dig till en annan skrm dr mer n en instllning kan ses och/eller ndras. Vrmeikonen tar dig till en skrm dr du kan kontrollera vrmelget och temperaturintervallen. Dubbla temperaturintervaller (hög kontra låg) Detta system innefattar två temperaturintervallinstllningar med oberoende instllda temperaturer. Den specifika intervallen kan vljas på instllningsskrmen och syns på huvudskrmen i det övre vnstra hörnet på skrmen. Dessa intervaller kan anvndas av olika skl, med en gemensam anvndning som r en "klar att anvnda"-instllning kontra en "semester"-instllning. Varje intervall upprtthåller sin egen instllda temperatur som programmerats av anvndaren. På detta stt, nr en rad vljs kommer spa vrmas till den instllda temperaturen i samband med denna intervall. Hög intervall kan stllas in mellan 80 F och 104 F _A

12 Låg intervall kan stllas in mellan 50 F och 99 F. Mer specifika temperaturintervaller kan bestmmas av tillverkaren. Frysskydd r aktivt i alla intervaller _A

13 Instllningsskrmen - fortsttning Vrmelge Redo kontra Vila För att spa ska vrmas upp, behöver en pump cirkulera vatten genom vrmaren. Pumpen som utför denna funktion r knd som "vrmepumpen". Vrmepumpen kan vara antingen en 2-hastighetspump (pump 1) eller en cirkulationspump. Om vrmepumpen r en 2-hastighets Pump 1 kommer redolget cirkulera vatten varje halvtimme, med hjlp av Pump 1 Låg, för att upprtthålla en konstant vattentemperatur, vrma nr det behövs och uppdatera temperaturdisplayen. Detta kallas polling. Vilolge kommer endast att tillåta uppvrmning under programmerade filtreringscykler. Då polling inte intrffar, kommer temperaturdisplayen kanske inte visa en aktuell temperatur tills vrmepumpen har varit igång i en minut eller två. Nr vrmepumpen har gått igång automatiskt (t ex för uppvrmning) kan du vxla mellan hög och låg hastighet men du kan inte stnga av vrmepumpen. Cirkulationslge (Se sida 13, under pumpar för andra cirkulationslgen) Om spa r konfigurerad för 24timmars cirkulation, körs vrmepumpen allmnhet hela tiden. Eftersom vrmepumpen alltid r igång, kommer spa upprtthålla instlld temperatur och vrme som behövs i redolge utan polling. I vilolge, kommer spa bara vrmas för att stlla in temperaturen under programmerade filtreringar, trots att vattnet stndigt filtreras nr spa r i cirkulationslge. Redo-i-vilolge Redo i vilolge visas visas på skrmen om spa r i vilolge och Jets 1-knappen trycks in. Nr vrmepumpen har gått igång automatiskt (för tex uppvrming) kan du vxla mellan låg och hög hastighet men du kan inte stnga av vrmepumpen. Efter en timme kommer systemet att återgå till vilolge. Detta lge kan också återstllas genom att vlja raden för vrmelge på skrmen som visas hr _A

14 Fyll den! Förberedelse och fyllning Fyll spa till rtt driftnivå. Var noga med att öppna alla ventiler och munstycken i rörsystemet innan fyllning så att så mycket luft som möjligt kan gå ur VVS och styrsystemet under fyllningprocessen. Efter att strömmen slagits på vid huvudpanelen, kommer den övre sidopanelen visar ett skvalp, eller startskrmen. Förberedelselge M019* Efter den inledande startsekvensen kommer kontrollen ange förberedelse lge och visa en förberedelselges-skrm. Endast pumpikoner visas på förberedelselgesskrmen. Under förberedelselget r vrmaren avstngd för att tillåta förberedelseprocessen att frdigstllas utan möjlighet till att aktivera vrmaren under lågt flöde eller inget flöde. Ingenting stts på automatiskt, men pumpen(arna) kan aktiveras genom att vlja "Jet" knapparna. Om ditt spa har en Circ pump, kan den slås på och av genom att trycka på "Circ pump" knappen under förberedelselget. Grunda pumparna Så snart förberedelselge visas på panelen, vlj "Jets 1" knappen för att starta Pump 1 i låg hastighet, för att byta till hög hastighet vljer du Jets 1 en gång till. Vlj också de andra pumparna, för att slå på dem. Pumparna ska köras i hög hastighet för att underltta förberedelse. Om inte de pumparna har inte förberetts efter 2 minuter, och vattnet inte flödar till ditt spa, låt ej övriga pumpar fortstta att köras Stng av pumparna och upprepa processen. Obs: Avstngning av strömmen och på igen kommer att inleda en ny pump-förberedelse-session. Ibland kan det tillflligt hjlpa att stnga av pumpen för att den ska grunda. Gör inte detta mer n 5 gånger. Om pumpen inte primas, stng av strömmen till ditt spa och ring efter service. Viktigt: En pump bör inte tillåtas att köras utan grundning i mer n 2 minuter. Under inga omstndigheter bör en pump köras utan grundning bortom slutet av 4-5 minuters förberdelse lge. Det kan leda till skador på pumpen och få systemet att aktivera vrmaren och överhettas. Gå ur förberdelselge Systemet kommer automatiskt att gå in i normal uppvrming och filtering i slutet av förberedelselget, detta varar i 4-5 minuter. Du kan manuellt avsluta förberedelselget genom att trycka på backa-knappen på förberedelseskrmen. Observera att om du inte avslutar manuellt avslutar enligt beskrivningen ovan, så kommer förberedelselget automatiskt avslutas efter 4-5 minuter. Skerstll att pumpen har grundast vid det hr laget. Nr systemet har lmnat förberedelse, kommer den övre sidopanelen visa huvudskrmen, men displayen visas inte temperaturen n, enligt nedan. Detta beror på att systemet krver ungefr en minut av vattenflöde genom vrmaren för att bestmma vattentemperaturen och visa den. F C *M0XX r ett meddelande. Se fellog på sida _A

15 Spa beteende Pumpar Vlj en jetsknapp på spaskrmen och tryck en gang för att stta på eller av pumpen, och för att skifta mellan låg och hög hastighet, om spa r utrustat. Om pumpen lmnas igång stngs den av efter en timeout-period. Icke-circ System Låga hastigheten på pump 1 körs nr flkten eller någon annan pump r på. Om spa r i redo-lge (se sida 11), kan Pump 1 också aktiveras minst en minut per 30 minuter för att upptcka spa temperatur (polling) och sedan vrma till den instllda temperaturen om det behövs. Nr låg hastighet slås på automatiskt, kan den inte inaktiveras från panelen, men den höga hastigheten kan startas. Cirkulationspump Lgen Om systemet r utrustat med en cirk-pump, kommer det att vara konfiguret att arbeta i ett av tre olika stt: 1, Cirk-pumpen drivs kontinuerligt (24 timmar) med undantag från stngning 30 minuter i taget nr vattentemperaturen når 3 F (1,5 C) över den instllda temperaturen (mest sannolikt att hnda i mycket varma klimat). 2, CIRC pumpen förblir påslagen utan avbrott, oavsett vattentemperaturen. 3, En programmerbar circ pump tnds nr systemet kontrollerar temperaturen (polling) under filter-cykler, under frysförhållanden eller nr en annan pump r på. Det specifika cirkulations-lget som anvnds r faststllt av tillverkaren och kan inte ndras i flt. Andra enhetsalternativ kan vara tillgngliga, som flkt, ljus, dimma, etc. Filtrering och ozon På icke-circ system, så kommer Pump 1 (låg) och ozongenerator köras ven under filtration. På CIRC-system, kommer ozon i allmnhet köras med CIRC-pumpen, men kan begrnsas till filtrationscykler. (På viss CIRC-system kommer pump 1 låg att köras samtidigt som CIRC-pumpen under filtrering.) Systemet r fabriksprogrammerad med en filtercykel som körs på kvllen (förutsatt att tiden på dagen r korrekt instlld) nr energipriser r ofta lgre. Filteringstid och varaktighet r programmerbara. (Se sida 16). En andra filtreringscykel kan aktiveras vid behov. Vid början av varje filtercykel kommer vatten-enheter som flkt, dimma (om sådana finns) och andra pumpar köra kort att rensa VVS att upprtthålla god vattenkvalitet. Frysskydd Om temperatursensorerna i vrmaren upptcker en tillrckligt låg temperatur, så kommer vatten-enheter aktiveras automatiskt för att ge frysskydd. Vatten-enheter kommer att köras antingen kontinuerligt eller periodiskt beroende på förhållandena. I kallare klimat, kan en valfri extra fryssensor tillsttas för att skydda mot frost, vilket kan avknnas av standardsensorer. Hjlpfrysskydd sensor fungerar på samma stt utom med temperaturtrösklar, dr det bestms av vxeln. Kontakta din återförsljare för mer information. Saneringscykel (tillval) Nr en pump eller flkt slås på genom en knapptryckning, börjar en sanerings-cykel på 30 minuter efter det att pumpen eller flkten r avstngd eller timeout. Pumpen och ozongeneratorn kommer att vara påslagna i 30 minuter eller mer, beroende på systemet. På vissa system kan du ndra den hr instllningen. (Se avsnittet saneringscykel på sida 22) 42281_A

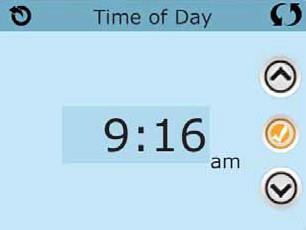

16 Tidpunkt på dygnet Var noga med att stlla in klockan Att stlla in klockan r viktigt för att skerstlla filtrationstider & andra bakgrundsfunktioner. Vrmeikonen tidsinstllningarna. på instllningskrmen tar dig till en skrm dr du kan kontrollera På tidsskrmen vljer du helt enkelt timme och minuter. Anvnd upp och nerknapparna för att göra ndringar och spara sedan. 9:16 am Om ingen tid på dagen r instlld i minnet kommer en informationsruta synas. Om du avslutar den kommer en informationsikon att dyka upp på botten av huvudmenyn tills tiden har stllts in. Notera: Detta gller endast för visa system: Om strömmen bryts till systemet kommer tiden ndå bibehållas i flera dagar _A

17 Filterjustering Huvudfiltrering Med hjlp av samma justering som tidsinstllning stlls filtreringscykler in med en starttid och varaktighet. Varje instllning kan justeras med 15-minuters intervaller. Panelen kalkylerar sluttiden och visar den automatiskt. Filterikonen på instllningsskrmen tar dig till en skrm dr du kan kontrollera filtreringscyklerna. 9:15 9:16 Filtercykel 2 - Frivillig Filtration Filtercykel 2 r AV som förval. Visning Filter 1 medan Filter 2 r AV: Visning Filter 1 medan Filter 2 r PÅ: 6:00 9:00 6:00 9:00 Tryck 1 för att se Filter 1. Tryck 2 en gång för att se Filter 2. Tryck 2 igen för att stnga AV eller PÅ Filter 2. Nr Filtercykel 2 r PÅ, kan den justeras på samma stt som Filtercykel 1. Det r möjligt att överlappa Filtercykel 1 och Filtercykel 2, detta kommer förkorta den totala filtreringen genom överlappningen _A

18 Filterjustering - fortsttning Cirkulationspump lgen Vissa spa kan tillverkas med Circ Pump-instllningar som tillåter programmering av filtreringscykelns varaktighet. Vissa Circ-lgen r förprogrammerade för att fungera 24 timmar om dygnet och r inte programmerbara. Se spa tillverkarens dokumentation för alla detaljer till Circ-lge. Utrensningscykler För att kunna upprtthålla hygieniska förhållanden, samt skydda mot frysning, kommer sekundra vattenanordningar rensa vatten från deras rör genom att köra kort i början av varje filtreringscykel. (Vissa system kommer köra ett specifikt nummer av utrensningscykler per dag, detta oberoende av antalet filtreringscykler per dag. I detta fall kommer kanske inte utrensningscyklerna sammanfall med starten av filtreringscyklen) Om filtreringscykel 1 lngd r satt till 24 timmar, kommer filtreringscykel 2, om den r igångsatt, att inleda en utrensning nr filtreringscykel 2 r programmerad att börja. Betydelsen av filtreringscykler 1. Vrmepumpen körs alltid under filtreringscykleln * 2. I vilolge sker uppvrmning under filtreringscykeln. 3. Utrensning sker i starten av varje filtreringscykel. *Till exempel: om ditt spa r instllt på 24 timmars circulation, med undantag för avstngning nr vattentemperaturen r 3 F/1.3 C över den instllda temperaturen, kommer inte avstngning ske under filtreringscykler _A

19 Ytterligare instllningar Ljuscykel alternativ Om ljuscykel inte visas i instllningsmenyn r funktionen Ljustimer inte aktiverat av tillverkaren. Ljuscykelns ikon på instllningskrmen tar dig till en skrm dr du kan kontrollera ljuscykeln. Nr den finns r ljustimern på disabled som standard. Tryck på disabled för att ndra den till enabled (på). Instllningen kan ndras på samma stt som filtreringscykler (se sida 15). Disabled 9:00 9:15 Hjlppanel(er) Specifika knappar för specifika enheter Om spa har hjlppanel(er) installerade kommer ett knapptryck på den panelen att aktivera enheten som angetts för den knappen. Dessa dedikerade knappar fungerar precis som Spa skrmens knappar (se sida 6) och utrustningen kommer att bete sig på samma stt med varje knapptryckning 42281_A

20 Begrnsad drift Kontrollen kan begrnsas för att förhindra oönskad anvndning eller temperaturjusteringar. Låsning av panelen förhindrar kontrollen från att anvndas, men alla automatiska funktioner fortfarande r aktiva. Låsning av instllningar tillåter Jets och andra funktioner att anvndas, men den instllda temperaturen och andra programmerade instllningar kan inte justeras. Instllning av lås ger tillgång till ett reducerat urval av menyalternativ. Dessa inkluderar instllning av filtreringscykler, invertering, information och fellog. De går att se, men kan inte ndras. Låst panel och instllningar olåsta Låsning och upplåsning Samma steg anvnds för att låsa och låsa upp. För att låsa antingen instllningar eller panel vljer du först instllningar (om den sger unlocked ) eller panelen (om den sger unlocked ), tryck då på ordet lock i minst 5 sekunder. För att låsa upp antingen instllningar eller panel vljer du först instllningar (om den sager locked ) eller panel (om den sager locked ) tryck sedan på orden lock i minst 5 sekunder. Tryck hr i minst 5 sekunder för att låsa _A

21 Ytterligare instllningar fortsttning Vntelge - M037* Vntelget anvnds för att stnga av pumparna under servicefunktioner som rengöring eller byte av filter. Vntelge kommer att pågå i en timme om inte lget avslutas manuellt. Om spas service kommer att krva mer n en timme, kan det vara bst att helt enkelt stnga av strömmen till spa. Vrmeikonen för att går ut vntelge. på instllningsskrmen stter spa i vntelge och visar systemets vnteskrm. Tryck backa Drneringslge Vissa spa har en speciell funktion som tillåter att Pump 1 att anvndas vid tömning av vatten. Nr de r tillgngliga r denna funktion en del av vntelget. Tryck på denna ikon för att stta PÅ eller AV drneringspumpen. *M0XX r ett meddelande. Koder som dessa kommer synas i felloggen _A

22 Verktygsskrmen Verktyg Verktygsikonen verktygsskrmen. på instllningsskrmen tar dig till Verktygsskrmen innehåller följande: Panel Rörs panelikonen på verktygsmenyn tas du till panelskrmen, var du kan stlla in hur lnge det ska ta innan panelen stngs av (sover) efter sin senaste aktivitet. Avstngning/sovtimern kan stllas in på från 1 till 60 minuter. Förvalt r 30 minuter. Demo Mode Demo Mode r inte alltid aktiverat, så det kanske inte syns. Detta r konstruerat för att driva flera enheter i en sekvens för att visa de olika funtionera i en specifik badtunna. Fellog Felloggen r ett register över de senaste 24 felen som kan prövas av en servicetekniker. Anvnd upp och nedknapparna för att se ett och varje av felen. Nr förberedelselge visas i fellogen r det inget fel. Dess funktion r snarare att hålla koll på spas omstarter. GFCI Test (Funktionen r inte tillgnglig på CE-mrkta system.) Dina system kan ha en GFCI (jordfelsbrytare) konfigurerad på ett av tre stt: 1. GFCI test r ej aktiverat. 2. Manuellt GFCI test r aktiverat men automatiskt GFCI testr ej aktiverat. 3. Både manuella och automatiska GFCI tests r aktiverade. Det automatiska testet körs inom 7 dagar efter att spa har installerats och om det lyckas kommer det ej upprepas. (Om det automatiska testat misslyckas kommer det upprepas efter att spa startats om) GFCI test kommer ej synas på skrmen om det ej aktiverats. Denna skrm tillåter GFCI att testas manuellt från panelen och kan anvndas för att återstlla den automatiska testfunktionen. (Se sida 24) 42281_A

23 Ytterligare instllningar - fortsttning Enhetsskrmen Enhetsikonen på instllningsskrmen tar dig till enhetsskrmen. Temp Display ºF Time Display 12H Tryck Temp Display för att ndra temperature mellan Fahrenheit and Celsius. Tryck Time Display för att ndra klockan mellan 12 hr och 24 hr display. Påminnelser Påminnelseikonen på instllningsskrmen tar dig till påminnelseskrmen. Reminders Tryck Reminders för att stta PÅ (Yes) och AV (No) påminnelsemeddelanden (som filterrengöring) 42281_A

24 Ytterligare instllningar - fortsttning Rengöringscykel Rengöringscykelns varaktighet r inte alltid aktiverad, så det kanske inte visas. Nr det r tillgngligt, går det att stlla in lngden på den tid Pump 1 ska köras efter varje anvndning. 0-4 timmar r tillgngliga. Stlls den in på 0.0 Hr håller den rengöringscykeln från att köras. Rengöringsikonen på instllningsskrmen tar dig till rengöringscykelns skrm. Hr Språk Språkikonen på instllningsskrmen tar dig till språkskrmen. Ändra språket som visas på panelen _A

25 Information Systeminformation Systeminformationens menyn visar olika instllningar och identifikation av det srskilda systemet. Systemmodell Visar systemets modellnummer. Panel Version Visar nummer på mjukvaran i ovansidan av kontrollpanelen. Cleanup Cycle Ozone Spa State Temp Range Temp Limit Temperature On Running 104 F 78 F Mjukvara ID (SSID) Visar mjukvaru ID-nummer för systemet. Konfiguration Signatur Visar kontrollsumma för systemets konfigurationsfil. Aktuell setup Visar det aktuella konfigurations setup nummer. Dip Switch instllningar Visar ett nummer som representerar DIP switchens position i S1 på huvudkretskortet. Spnning vrmare (Funktionen anvnds inte på CE-mrkta system.) Visar driftspnning konfigurerad för vrmaren. Vrmare Wattal konfigurerad i mjukvara (Endast CE-system) Visar vrmarens kilowattklassificering som programmerats in i styrsystemet mjukvara (1-3 eller 3-6). Vrmare typ Visar ett typ ID-nummer för vrmare 42281_A

26 Verktyg GFCI Testfunktion Jordfelsbrytare (GFCI) eller restströmdetektor (RCD) r en viktig skerhetsanordning och nödvndig utrustning på en badtunna. (GFCI Testfunktion r inte tillgnglig på CE rankade system) Anvnds för att verifiera en korrekt installation Ditt spa kan vara utrustat med en GFCI skyddsfunktion. Om ditt spa har denna funktion aktiverad av tillverkaren, måste GFCI utlösningstest ske för att möjliggöra korrekt spafunktion. På vissa system: Inom 1 till 7 dagar efter starten, kommer spa utlösa GFCI för att testa den. (Antalet dagar r fabriksinstllt.) GFCI måste återstllas nr den har löst ut. Efter att ha klarat GFCI utlösningstest, kommer eventuella GFCI utlösningar indikera ett jordfel eller annat oskert förhållande och strömmen till spa måste stngas av tills en serviceperson kan åtgrda problemet. Tvinga fram ett GFCI utlösningstest (Endast Nordamerika) Tryck på GFCI-ikonen på instllningsskrmen för att ta dig till GFCI-testskrmen. Installatören kan få GFCI utlösningstest att ske snabbare genom att initiera det genom att trycka test på GFCI-testskrmen. GFCI ska utlösas inom några sekunder och spa bör stngas ned. Om den inte gör det, stng av strömmen och kontrollera manuellt att en jordfelsbrytare r installerad och att kretsen och spa r korrekt anslutna. Verifiera funktionen av GFCI med dess egna testknapp. Återstll strömmen till spa och upprepa GFCI-testet. Nr GFCI utlöses av testet, återstll GFCI och så kommer spa att fungera normalt från den punkten. Du kan verifiera ett framgångsrikt test genom att gå till menyn ovan. PASSED ska visas efter att Resetraden vljs från GFCI skrmen. Varning: På de system som automatiskt testar GFCI inom 1 till 7 dagar efter installation: Slutanvndaren måste utbildas för att förvnta sig detta engångstestet ska intrffa och hur man korrekt återstller GFCI. Om frysningsrisk föreligger, bör GFCI eller RCD återstllas omedelbart annars kan skador på spa uppstå. CE Produkter: CE-registrerade system har inte ett RCD-testprogram på grund av arten av den elektriska tjnsten. Vissa UL-registrerade system har inte ett GFCI testprogram aktiverat. Slutanvndaren måste utbildas i hur man korrekt testar och återstller RCD. Återstllningsknapp: Anvnd endast återstllningsknappen innan spa ska flyttas till en ny plats. Genom att trycka på återstllningsknappen framtvingar man ett nytt test att utföras på den nya platsen _A

27 Generella meddelanden De flesta meddelanden och varningar visas lngst ner i de normalt anvnda skrmarna. Flera varningar och meddelanden kan visas i en sekvens. F C Vattentemperatur r oknd Nr pumpen har varit igång i en minut, kommer temperaturen att visas. Möjlig frysning En potentiell frysning har upptckts, eller så har Aux Frys Switch stngts. Alla vattenenheter aktiveras. I vissa fall kan pumpar slå på och av och vrmaren kan arbeta under frysskydd. Detta r ett operativt budskap, inte en felindikation Vattnet r för varmt M029* Systemet har upptckt en vattentemperatur i spa på 110 F (43,3 C) eller mer, och spas funktioner r inaktiverade. Systemet kommer automatiskt återstllas nr badvattnets temp r under 108 F (42,2 C). Titta efter ökad pumpdrift eller hög omgivningstemperatur. Vattennivån r för låg Detta meddelande kan endast visas på ett system som anvnder en vattennivåsensor. Den visas nr vattennivån sjunker för lågt (eller om vattennivåsensorn r bortkopplad), och försvinner automatiskt nr vattennivån r tillrcklig. Pumpar och vrmaren stngs AV nr detta meddelande visas. *M0XX r en meddelandekod. Koder som dessa kommer synas I felloggen _A

28 Vrmerelaterade meddelanden Vattenflödet r lågt M016** Det kanske inte finns tillrckligt vattenflöde genom vrmaren att föra bort vrmen från vrmeelementet. Vrmaren startar om igen efter ca 1 min. Se "Flödesrelaterade kontroller" nedan. Vattenflödet har misslyckats* M017** Det r inte tillrckligt med vattenflöde genom vrmaren att föra bort vrmen från vrmeelementet och vrmaren har inaktiverats. Se "Flödesrelaterade kontroller" nedan. Efter att problemet löst, återstll meddelandet* Vrmaren kan vara torr* M028** Möjligen torr vrmare, eller inte tillrckligt med vatten i vrmaren för att starta den. Spa stngs ned i 15 min. Återstll detta meddelande* för att starta om vrmeaggregatet. Se "Flödesrelaterade kontroller" nedan. Vrmaren r torr* M027** Det finns inte tillrckligt med vatten i vrmaren för att starta den. Spa r nedstngt. Efter att problemet har lösts, måste du återstlla meddelandet* för att starta om vrmaren. Se "Flödesrelaterade kontroller" nedan. Vrmaren r för varm* M030** En av vattentemperaturssensorerna har upptckt 118 F (47,8 C) i vrmaren och spa har stngts. Du måste återstlla meddelandet* nr vattnet r under 108 F (42,2 C). Se "Flödesrelaterade kontroller" nedan. Flödesrelaterade kontroller Kontrollera låg vattennivå, begrnsningar i insugningsflöde, stngda ventiler, instngd luft, alltför många stngda jets och Pumpförberedning. På vissa system, ven om spa r nedstngd pga av ett feltillstånd, kan viss utrustning ibland att fortstta att övervaka temperatur eller frostskydd om det behövs. * Vissa meddelanden kan återstllas från panelen. Meddelanden som kan återstllas kommer synas,med en clearikon på skrmens botten. Tryck på clearikonen för att återstlla meddelandet. **M0XX is a Message Code. Codes like this will be seen in the Fault Log 42281_A

29 Sensorrelaterade meddelanden Sensorer r ur synk M015** Temperatursensorerna KAN vara ur synk med 2 F eller 3 F. Ring för service om meddelandet inte försvinner inom ett par minuter. Sensorerna r ur synk Ring flr service* M026** Temperatursensorerna ÄR ur synk. Felet ovan har faststllts i minst en timme. Ring för service. Sensor A el, Senor B Fel Sensor A: M031**, Sensor B: M032** En temperatursensor eller sensorkrets har slutat fungera. Ring för service. Diverse meddelanden Kommunikationsfel Kontrollpanelen tar inte emot meddelande från systemet. Ring för service. Testmjukvara installerad Styrsystemet arbetar med testmjukvara. Ring för service. * Vissa meddelanden kan återstllas från panelen. Meddelanden som kan återstllas kommer synas,med en clearikon på skrmens botten. Tryck på clearikonen för att återstlla meddelandet. **M0XX is a Message Code. Codes like this will be seen in the Fault Log 42281_A

30 Systemrelaterade Meddelanden Program minnesfel* M022** Vid uppstart har systemet misslyckats med program kontrollsummetest. Detta indikerar ett problem med firmware (operationsprogram ) och krver ett servicesamtal. Instllningarna har återstllts (Bestående minnesfel)* M021** Kontakta din återförsljare eller serviceorganisation om det hr meddelandet visas på mer n en uppstart. Klockan har misslyckats* M020** Kontakta din återförsljare eller serviceorganisation. Konfigurationsfel (Spa startar ej) Kontakta din återförsljare eller serviceorganisation. GFCI-test misslyckades (Systemet kunde inte testa GFCI) M036** (Endast Nordamerika) Kan indikera en osker installation. Kontakta din återförsljare eller serviceorganisation. En pump kan ha fastnat M034** Vatten kan bli överhettat. STÄNG NER SPA. GÅ INTE I VATTNET. Kontakta din återförsljare eller serviceorganisation. Vrmefel M035** En pump verkar ha fastnat i ON-lge nr spa senast anvndes. STÄNG NER SPA. GÅ INTE I VATTNET. Kontakta din återförsljare eller serviceorganisation. * Vissa meddelanden kan återstllas från panelen. Meddelanden som kan återstllas kommer synas,med en clearikon på skrmens botten. Tryck på clearikonen för att återstlla meddelandet. **M0XX is a Message Code. Codes like this will be seen in the Fault Log 42281_A

31 Påminnelsemeddelanden Allmnt underhåll hjlper. Påminnelsemeddelanden kan tystas genom att anvnda instllningsmenyn. Se sida 21. Påminnelsemeddelanden kan vljas individuellt av tillverkaren.de kan inaktiveras helt, eller så kan det finnas ett begrnsat antal påminnelser på en specifik modell. Frekvensen av varje påminnelse (dvs var 7e dag) kan specifieras av tillverkaren. Kontrollera ph Kan visas på ett regelbundet schema, t ex var 7e dag. Kontrollera ph-vrdet med ett testkit och justera ph med lmpliga kemikalier. Kontrollera desinfektionsmedel Kan visas på ett regelbundet schema, t ex var 7e dag. Kontrollera desinfektionsmedel och annan vattenkemi med ett testkit och justera med lmpliga kemikalier. Rengör filter Kan visas på ett regelbundet schema, t ex var 7e dag. Rengör filtret enligt instruktioner från tillverkaren. Se HOLD på sida 19. Testa GFCI (eller RCD) Kan visas på ett regelbundet schema, t ex var 30e dag. GFCI eller RCD r en viktig skerhetsanordning och måste testas regelbundet för att kontrollera dess tillförlitlighet. Varje anvndare bör utbildas för att på ett skert stt testa GFCI eller RCD i samband med installations av bubbelpoolen. En GFCI eller RCD har en TEST och RESET-knapp på det som gör det möjligt för en anvndare att verifiera funktionen. Byt vatten Kan visas på ett regelbundet schema, t ex var 90e dag. Change the water in the spa on regular basis to maintain proper chemical balance and sanitary conditions. Ytterligare meddelanden kan visas på specifika system Reminder messages can be reset from the panel. Messages that can be reset will appear with a Clear Icon at the bottom of the Message Screen. Press the Clear Icon text to reset the message _A

32 BP1500 Tech Sheet Power Requirements (D): 240VAC, 60Hz, 40A, Class A GFCI-protected service (Circuit Breaker rating = 50A max.) 4 wires (Hot Line 1, Hot Line 2, Neutral, Ground) Behandla tr Kan visas på ett regelbundet schema, t ex var 180e dag. Trlister och inredning bör rengöras och konditioneras enligt tillverkarens anvisningar för maximal livslngd. Byt filter Kan visas på ett regelbundet schema, t ex var 180e dag. Filter bör bytas ut då och då för att upprtthålla spas funktion och sanitra förhållanden. Byt UV Kan visas på ett regelbundet schema. Byt UV enligt instruktioner från tillverkaren. Kontrollera ozon Kan visas på ett regelbundet schema. Kontrollera ozongeneratorn enligt instruktioner från tillverkaren. Servicekontroll Kan visas på ett regelbundet schema. Gör en servicekontroll enligt instruktioner från tillverkaren. Ytterligare meddelanden kan dyka upp på specifika system. Reminder messages can be reset from the panel. Messages that can be reset will appear with a Clear Icon at the bottom of the Message Screen. Press the Clear Icon text to reset the message _A

33 Varning! Kvalificerad tekniker krvs för service och installation Grundlggande installation och konfiguration riktlinjer Anvnd endast en kopparledare på minst 6 AWG Vridmomentsförbindelser mellan 21 och 23 i pund. Lttillgnglig avstngning måste sttas vid installationstillfllet. Permanent ansluten strömförsörjning. Anslut endast till en krets som skyddas av en klass A jordfelsbrytare (GFCI) eller restströmdetektor (RCD) monterad minst 5 '(1.52m) från innervggarna av spa/badtunna och inom synhåll från maskinutrymmet. CSA enclosure: Type 2 Se kopplingsschema på insidan av kontrollinneslutningen. Se installations- och skerhetsinstruktioner som tillhandahålls av spa tillverkaren. Varning: Personer med smittsamma sjukdomar bör inte anvnda spa eller badtunna. Varning: För att undvika skador, var försiktig nr du går in eller ur spa eller badtunna Varning: Anvnd inte ett spa eller badtunna omedelbart efter anstrngande trning. Varning: Långvarigt badande i ett spa eller badtunna kan vara skadliga för hlsan. Varning: Underhåll vattnets kemi enligt tillverkarens anvisningar. Varning: Utrustningen och kontroller ska vara placerad minst 1,5 meter i sidled från spa eller badtunnan. Varning! GFCI eller RCD skydd. Ägaren bör testa och återstlla GFCI eller RCD på en regelbunden basis för att kontrollera dess funktion. Varning! Fara elektriska stötar Inga delar anvndaren kan underhålla! Försök inte göra underhåll av detta kontrollsystem. Kontakta din återförsljare eller serviceorganisation för att få hjlp. Följ alla kraftanslutningsanvisningar i garens manual. Installationen ska utföras av en behörig elektriker och alla jordförbindelser måste vara korrekt installerade. CSA Compliance/Conformité Försiktighet: - Testa jordfelsbrytaren (GFCI) före varje anvndning av spa. - Ls instruktionsboken. - Om utrusningen ska installeras i en grop måste tillrckliga avloppsledningar tillhandahållas. - Endast för anvndning inom en inhngad godknd CSA Enclosure 3 - Anslut endast till en krets skyddad av en Klass A jordfelsbrytare (GFCI) eller restströmdetektor (RCD). - För att skerstlla fortsatt skydd mot elektriska stötar anvnd identiska ersttningsdelar vid underhåll. - Installera ett lmpligt klassat sugskydd för att matcha den maximalt angedda flödeshastigheten Varning: - Vattentemperaturer på över 38C kan i övermått vara skadligt för din hlsa. - Koppla bort elkraft före underhåll. Attention: Toujours verifier l efficacite du disjoncteur differentiel avant d utiliser differentiel avant d utiliser le bain. Lire la notice technique. Lorsque l appareillage est installe dans une fosse, on doit assurer un drainage adequat. Employer uniquement a l interieur d une cloture CSA Enclosure 3. Connecter uniquement a un circuit protege par un disjoncteur differentiel de Class A. Afin d assurer une protection permanente contre le danger de shock electrique, lors de l entretien employer seulement des pieces de rechange identiques. Les prises d aspiration doivent etre equipees de grilles convenant au debit maximal indique. Avertissement: Des temperatures de l eau superieures a 38 C peuvent presenter un danger pour la sante. Deconnecter du circuit d alimentation electrique avante l entretien. Warning/Advertissement: Disconnect the electric power before servicing. Keep access door closed. Deconnecter du circuit d alimentation electrique avant l entretien. Garder la porte fermer _A

34 Canadian Patent: , Australian patent: other patents both foreign and domestic applied for and pending. All material copyright of Balboa Water Group _A Index ö ö ö ö å å å å å å å ö ö ö å å å å ö
