1 Projektarbete Södra Cell Värö Richard, Tony, Mats, Ilja

2 Problemdefinition Inläckage av syra vid regenerering av VKT(totalavsaltatvatten)- och Blandbäddsfilter efter regenereringsprogrammet har fastnat och konduktivitetsmätare efter BB-filter inte fungerade. Det har kommit in syra i matarvatten till sodapannan vid reg. av BB-filter i vattenreningen. Matarvatten i mavatanken gick snabbt ner till ca ph 3 och in i sodapannan. För lågt ph i pannvatten kan leda till att skyddsskiktet (Magnetit) lossnat från tuberna vilket syns i pannvattenprovet som har blivit svart eller blåsvart. Projektplan 1. Grundlig utvärdering av händelsen i samarbete med Instrumenttekniker och Driftingenjör. 2. Besiktningen av pannan under stoppet vecka Åtgärdsplan: byte av felande konduktivitetsmätare, inkoppling av larm, automatisk dumpning av VKT (totalavsaltatvatten). 1. Grundlig utvärdering av händelsen Förlopp vid regenerering av blandbäddsfilter. Regenereringen av blandbäddsfilter startas manuellt från arbetsstation i Sodapannans manöverrum. Om regenereringen sätts i Auto, startar en sekvens som innehåller 11 steg. Den börjar med separeringen av jonbytesmassorna och avslutas med en slutsköljning med VKT. Tiden för slutsköljningen styrs av ledningsförmågemätare 68C146, innan efterföljande ventiler, 68H149 och 156, öppnar mot VKT-cisternerna.

3 BB2 i matarvattenberedningen Avstängningsventiler och ledningsförmågemätare Översiktlig beskrivning Vid regenerering av BB2 under förmiddagen den 12/2-2014, stoppade sekvensen automatiskt på grund av för hög temperatur i ledningen för införing av NaOH till filtret. Det gick sedan inte att återstarta eller komma ur sekvensen från arbetsstation i sodapannans manöverrum. En instrumentingenjör tillkallades för att avhjälpa felet på plats i matarvattenberedningen. Sekvensen nollställdes, men då regenereringen låg kvar i läge auto skedde följande: systemet såg sekvensens 11 steg som avklarade och öppnade ventilerna 68H124 och 156 mot VKT-cisternerna. Ledningsförmågemätaren 68C146 var defekt och hade fastnat på <0,03 ms/m. I ledningen efter båda blandbäddsfiltren finns mätare för ph och ledningsförmåga. Dessa visade ett sjunkande ph samt en hög ledningsförmåga. larm var förberedda, men ännu inte inkopplade. Foto 3 Handventilen efter blandbäddfilter och nivåregleringsventilen före VKT-cisternerna stängdes för att förhindra det förorenade vattnet att nå cisternerna och vidare ut i ledningen mot matarvattentanken. Trots detta började ph sjunka i matarvattentanken.

4 Processbild BB2 Foto 3 Åtgärder vid låga ph-värden i pannvattnet Pannvattnets ph började sjunka cirka 30 minuter efter matarvattentankens.

5 En skärmbild som visar SHKs (sodahuskommitté) rekommendationer vid låg ph, finns inlagt i operatörssystemet. Med denna som stöd vidtogs följande åtgärder: Bottenblåsningen ökades till 100 %, både den kontinuerliga och den diskontinuerliga Dosering av etanolamin ökades. Pannlasten minskade stegvis till 30 %. Provtagning av vatten från matarvattentank och panna för milliporefiltrering. Denna provtagning fortsatte varje halvtimme till dess att vattenkvalitén var återställd. Matarvattentank Panna

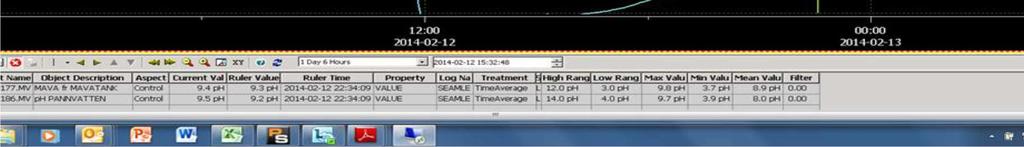

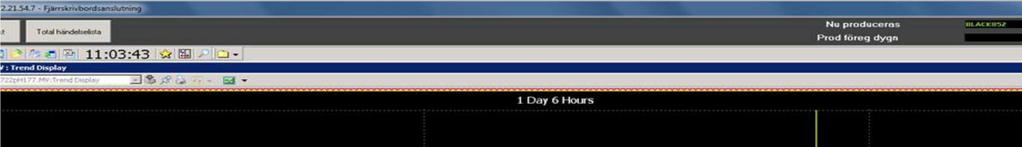

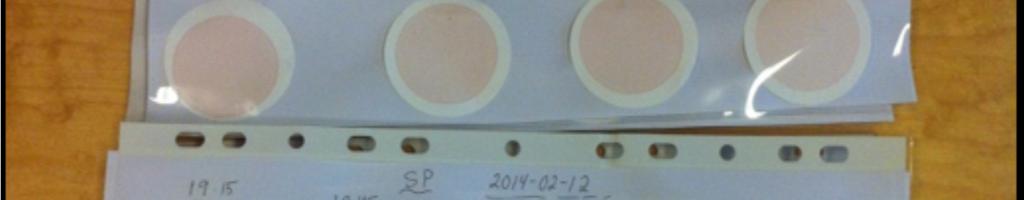

6 ph-mätarna för pannvattnet registrerar värden ner till ph 4. När ph 4 passerats stoppades eldningen temporärt, men med fortsatt bottenblåsning. Efter återstart av panna, 30 % last påbörjades dosering av 1 % NaOH-lösning till matarvattnet via etanolamintanken. När ph 6 passerrats ökades lasten och över ph 8 doserades etanolamin och fosfat istället för NaOH. Cirka 10 timmar efter ph-fallet, var detta tillbaka på normal nivå. Ytterligare 3-4 timmar och ett par små svängningar senare, var ph-värdena stabila. Foto 4. Milliporefilter från pannvattnet visade endast mindre missfärgningar under hela den aktuella tiden. Foto 5. Foto 4 Foto 5

7 2. Aktiviteter under stoppet vecka 19 Störningen med lågt ph innebär en ökad omfattning på besiktningen. Pannan töms Domen öppnas Tubprov i eldstaden i primärluftnivå Inspektionsstutsar öppnas på bottenlådor och ekonomiser Matarvattentanken öppnas Resultat av besiktningen Ingen anmärkning. Tubprovet är skickat för analys och det ser bra ut men vi väntar på rapporten. 3. Åtgärdsplan Konduktivitetsmätare är bytt Larm är inkopplat Automatisk dumpning är installerat.
