Lustgas arbetsmiljö och miljöproblem med lösningar

Transkript

1 Lustgas arbetsmiljö och miljöproblem med lösningar

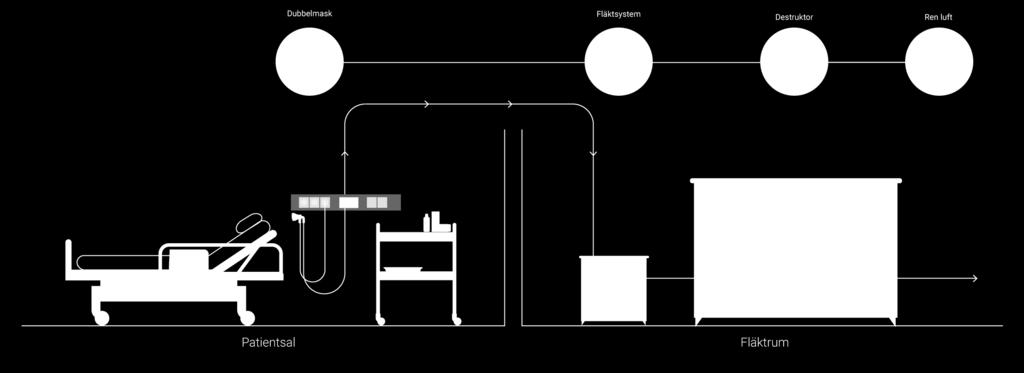

2 MEDICVENT TAR TOTALANSVAR FÖR ARBETSMILJÖ OCH EXTERN MILJÖ Lustgas är en effektiv och mycket uppskattad smärtlindring vid förlossning,.men för vårdpersonal kan det innebära en medicinsk risk att utsättas för lustgasutsläpp och den lustgas som släpps ut från sjukhuset har skadlig miljöpåverkan. Genom ett helhetssystem för att stoppa och rena lustgasutsläppen tar Medicvent totalansvar från förlossningssalen ända till dess att lustgasen destruerats och leds ut ur sjukhuset. Systemet består av dubbelmask, fläkt och destruktor.

3 MEDICVENTS HELHETSLÖSNING FÖR LUSTGAS

4 MEDICVENT TAR TOTALANSVAR Dubbelmasken används i förlossningssalen där den blivande mamman både andas in och ut lustgas med hjälp av Medicvents dubbelmask. Till skillnad mot en enkelmask har dubbelmasken både en inner- och yttermask. Spalten däremellan suger effektivt in läckande lustgas. Masken är enkel att använda för såväl patient som personal, och den fungerar även när masken inte hålls tätt mot ansiktet.

5 DUBBELMASKEN

6 MEDICVENTS UNIKA DUBBELMASK Enkel att använda Inga komplicerade funktioner Fångar maximalt med läckande lustgas tack vare unik teknik för mask och fläktsystem Renar utsläppen genom destruktorn

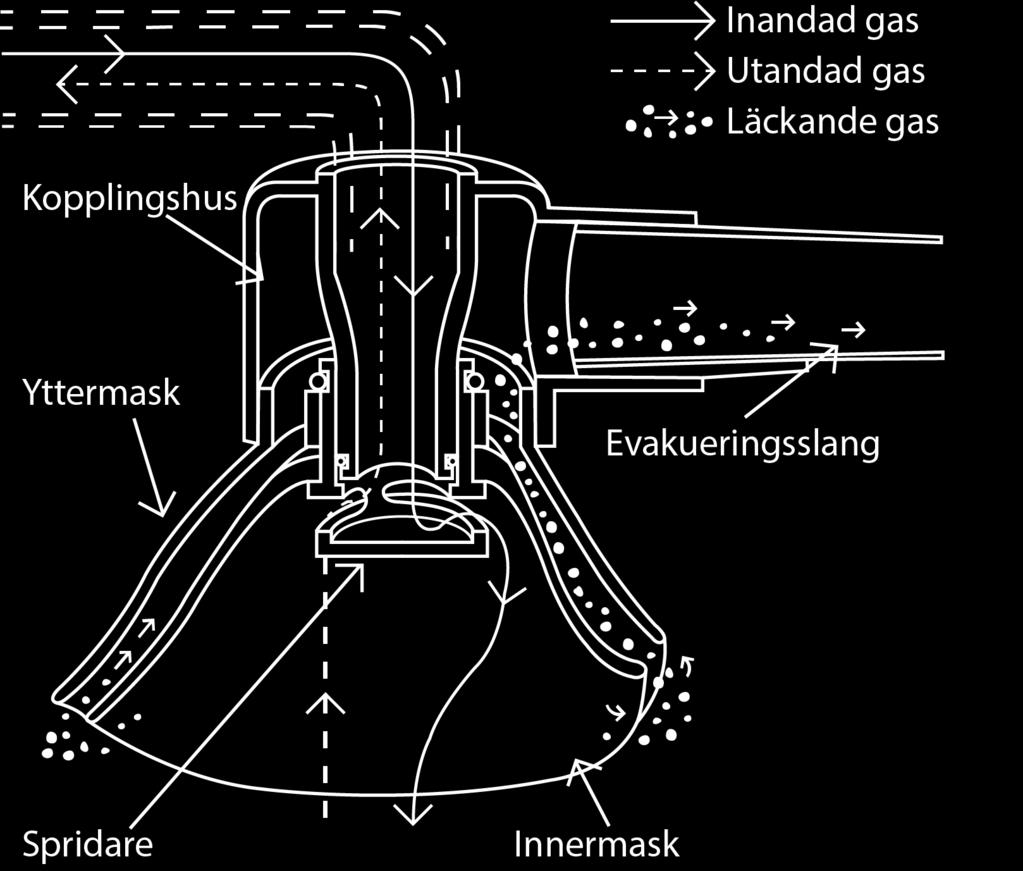

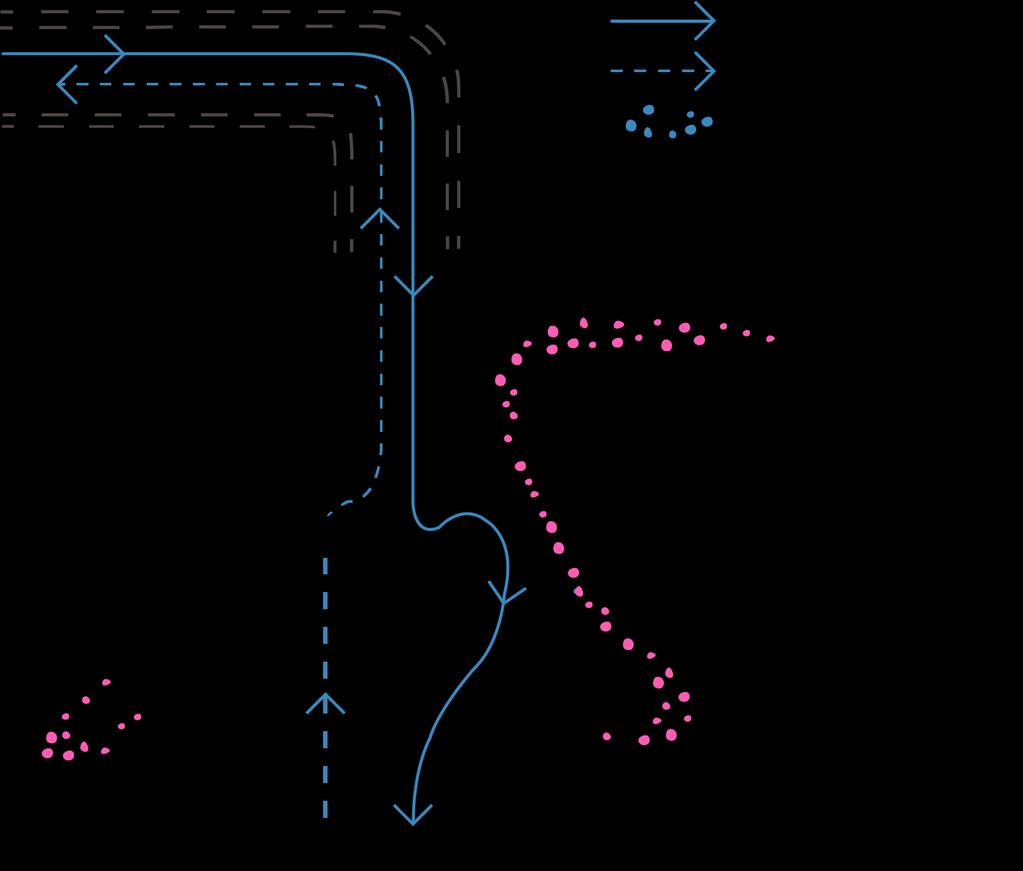

7 MEDICVENT TA INGA RISKER - GARANTERA REN LUFT Dubbelmasken består av en hård yttermask av genomskinlig Polysulfon och en mjuk innermask av genomskinlig silikon. Mellan ytter- och innermask finns en spalt där läckande gaser sugs ut via kopplingshuset och evakueringsslangar. Kopplingshuset sammankopplar Dubbelmasken med aktuellt slangsystem (standard ISO-kona).Dubbelmasken fungerar med alla kända anestesisystem och finns i 6 storlekar. Evakuering sker med hjälp av Medicvents effektiva fläktsystem.

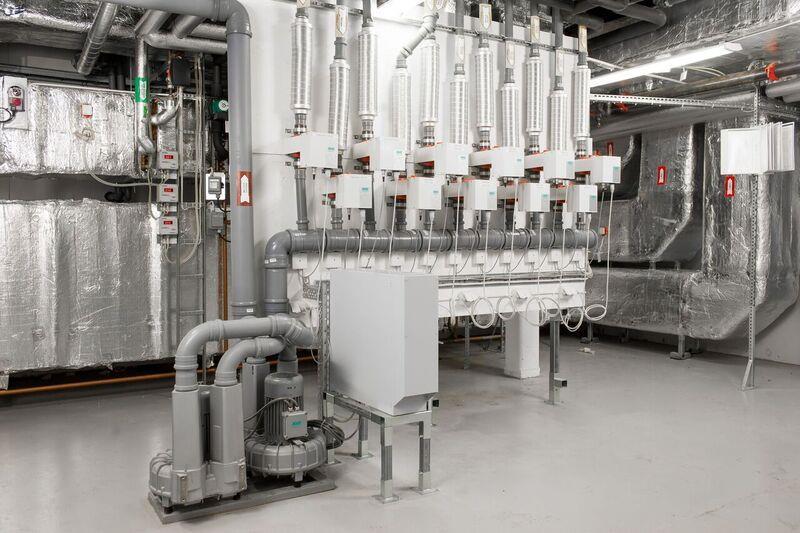

8 FLÄKTSYSTEM FÖR DUBBELMASKAPPLIKATIONER OCH LASER/DIATERMIUTSUG Centralsystemet : Singelsystem för fem utsugsställen Dubbelsystem för tio utsugsställen Litet redundanssystem Stort redundanssystem Lokal fläktenhet för en sal/ begränsat antal utsug alla med individuellt justerbara flöden

9 LUSTGASDESTRUKTOR MED HÖG KAPACITET OCH DRIFTSÄKERHET Medicvent s lustgasdestruktor är anpassad för de höga flöden som används i dubbelmasken och Medicvents centrala fläktsystem och säkerställer att det finns möjlighet att fånga maximalt mycket läckande lustgas. Destruerar upp till 99% av lustgasen Energieffektiv. Regenerativ värmeväxling Tre storlekar

10 LUSTGASDESTRUKTOR MED HÖG KAPACITET OCH DRIFTSÄKERHET Tekniska data för DeN 2 O, S05 Dimension: L:3,7 * B:1,2*H:2,0 m Totalvikt: Installerad effekt: ca kg varav reaktormodul kg Fläkt 1,5 kw, Elvärme 4 kw Luftflödeskapacitet: 350 m3/h, motsvarar st anslutna Dubbelmasker vid samtidig användning

11 LUSTGASDESTRUKTOR MED HÖG KAPACITET OCH DRIFTSÄKERHET Reningen sker via en katalytisk process i kombination med en högeffektiv regenerativ värmeväxling, där lustgasen sönderdelas till syre och kväve, som är de vanligaste beståndsdelarna i vanlig luft. Maskinutrustningen är CE-märkt vilket innebär att den uppfyller Maskindirektivets grundläggande krav avseende hälsa och säkerhet. Energiförbrukningen varierar med luftflöde och lustgaskoncentration, mätdata från Sundsvalls Sjukhus (8 maskuttag) och Norra Älvsborgs Sjukhus (10 maskuttag) över lång tid indikerar en nominell energiförbrukning på 1,4-1,6 kw.

12 LUSTGASDESTRUKTOR MED HÖG KAPACITET OCH DRIFTSÄKERHET Maskinen levereras i tre delar bestående av elskåp (inklusive styrsystem (PLC) samt operatörspanel), fläkthus samt katalysatordel. Dessa delar monteras enkelt ihop på uppställningsplatsen. På operatörspanelen kan processen enkelt kontrolleras. Följande information kan avläsas på panelens bildskärm: Anläggningens driftstatus Larmlista Total drift samt reningstid Temperaturmätningar Effektförbrukning på fläktar och värme Övriga är- och börvärden

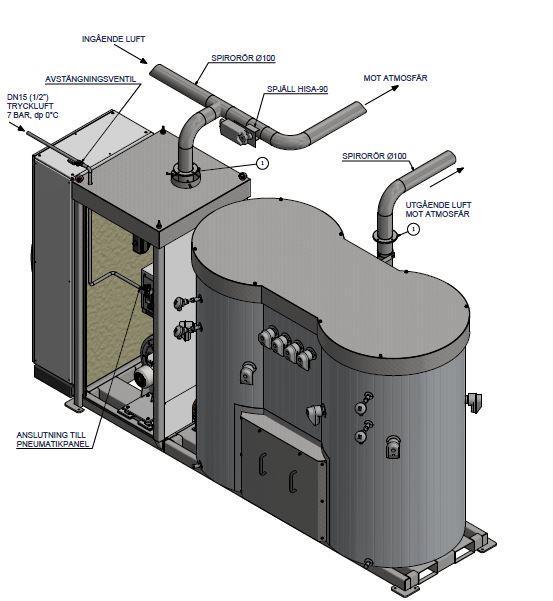

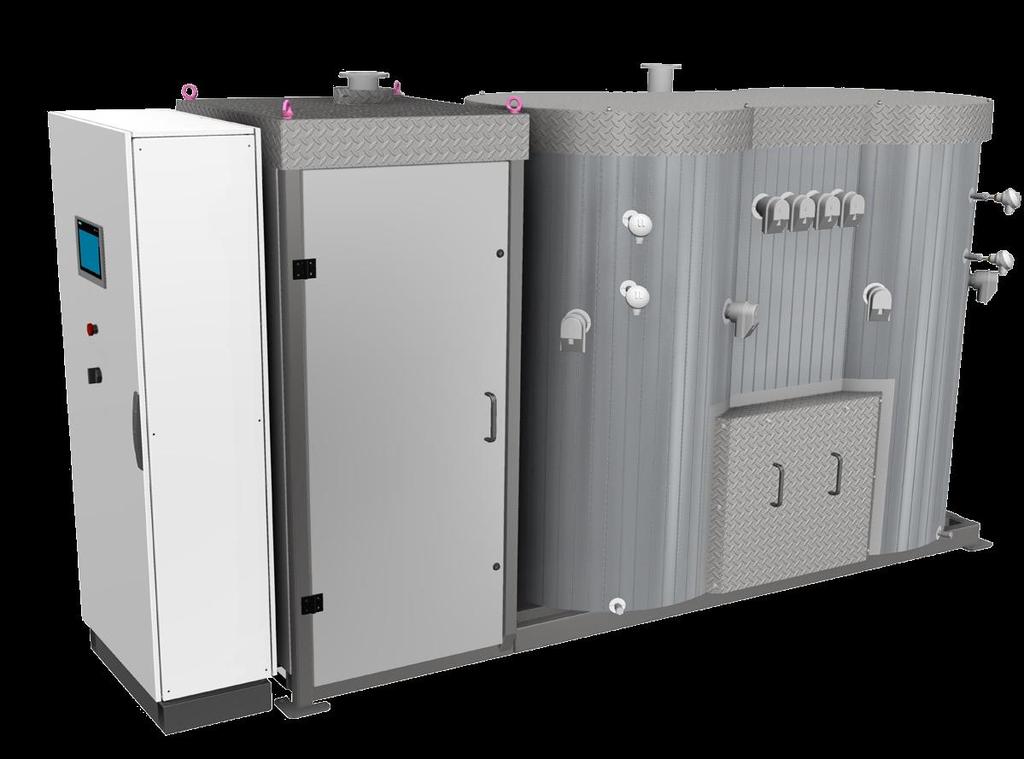

13 LUSTGASDESTRUKTOR MED HÖG KAPACITET OCH DRIFTSÄKERHET MASKINUTRUSTNINGEN (SWINGTHERM DeN2O-S05) Katalysatorer Stödvärme Flödesväxlare HISA-02 Förbränningsventil HISA-01A, HISA-01B Säkerhetsventil By-pass ventil HISA-90 Luftfläkt F1 Filterskåp Pneumatikutrustning Interna luftkanaler El/Styrskåp Fältinstrument

14 LUSTGASDESTRUKTOR DELAR OCH FUNKTIONER El/STYRSKÅP 1 st styrsystem (PLC) samt operatörspanel (OP) av typ SIEMENS innehållande bl.a. frekvensomformare för fläkt och tyristor för elpatroner mätomvandlare för temperatur och effektmätning modem för PLC mätvärdeslogger integrerad i operatörspanel Kontaktorer, reläer och säkringar

15 LUSTGASDESTRUKTOR DELAR OCH FUNKTIONER KATALYSATORER Två stålreaktorer som vardera innehåller en keramisk bädd och en katalysatorbädd är monterade på ett stålstativ. Reaktorerna förbinds med ett rör i dessas övre del. Reaktorerna är försedda med provuttag Reaktorerna är isolerade enligt följande. Reaktormantel: 250 mm isolermatta. Reaktortak: 250 mm isolermatta. STÖDVÄRME Elpatroner placerade i reaktorer/förbindelserör för reglering av stödvärme via tyristor FLÖDESVÄXLARE HISA-02 Högtätande vridspjäll med pneumatiskt vriddon och gränslägesindikering

16 LUSTGASDESTRUKTOR DELAR OCH FUNKTIONER FÖRBRÄNNINGSVENTIL HISA-01A, HISA-01B Högtätande vridspjäll med pneumatiskt vriddon och gränslägesindikering SÄKERHETSVENTIL V-11 Vacuumventil för avsäkring mot för högt undertryck LUFTFLÄKT F1 Högtrycksfläkt med tillhörande frekvensomformare och trycktransmitter PICA-23 FILTERSKÅP Filterskåp med filter typ F6, inkl. differenstryckvakt med visning. BY-PASSVENTIL HISA-90 Vridspjäll med elektriskt vriddon och fjäderretur samt gränslägesindikering.

17 LUSTGASDESTRUKTOR DELAR OCH FUNKTIONER PNEUMATIKUTRUSTNING Pneumatikpanel Följande utrustning monterade på pneumatikpanelen ingår. Avstängningsventil Filter Tryckregulator Tryckvakt med visning Riktningsventiler Erforderliga kopplingar.
