Anevac A. Systembeskrivn.+Artikelnr. Endast av MEDICVENT auktoriserad personal får utföra reparationer och justeringar på denna utrustning.

Transkript

1 Systembeskrivning Anevac A Systembeskrivn.+Artikelnr. Endast av MEDICVENT auktoriserad personal får utföra reparationer och justeringar på denna utrustning. Utgåva 1:1999 Vid reparationer får endast MEDICVENT originaldelar användas. MEDICVENT förbehåller sig rätt till ändringar beträffande konstruktion och användning utan föregående meddelande.

2 Anevac A Anevac A är ett kombinerat andnings- och utsugs-system för analgesi, som används i ambulanser. Anevac A-systemet består av ett Anevac F-system med en särskilt utformad fläktenhet. Inte ens med stängd taklucka behöver man nu längre riskera inblandning av analgesigaser i personalens inandningsluft, vilket är viktigt ur trafiksäkerhetssynpunkt, inte minst vid långa transporter. Anevac A kopplas vid installation i ambulans samman med Entonoxeller Medimixutrustningen. Funktionsprinciper Medicvent Anevac A -dubbelmask och -fördelningsblock. 2

3 Till analgesiapparat t.ex Entonox eller Medimix Dubbelmasken (strl 1-5) består av en halvhård yttermask och en mjuk innermask. Maskerna är genomskinliga och innermaskens ytterkant är något mjukare för att ge optimal passform mot ansiktet. I innermasken sitter en spridarskiva som gör att inkommande gasflöde fördelas i masken Handtag. Sätts på dubbelmasken för att masken lätt ska kunna hanteras av patienten själv Ventilkropp med membran Koaxialslang (Ø 30 mm) för distribution och evakuering av lustgas. I ena änden är det monterat ett bearbetat kopplingshus och i den andra sitter en adapter som är anpassad för montering till fördelningsblocket Evakueringsslang (Ø 19 mm) Fördelningsblock F Evakueringsslang (Ø 40 mm) Manöverdosa som fjärrstyr fläktenheten Manöverkabel / Uttagsventil Panel m. lock " - Vinkel m. lock Tillbehör: Dubbelmask hållare Hakmask av transparent silikon. Masken hålls på plats av ett kraftigt gummiband med plastknäppen av flergångstyp. 13. O-ringssats 3

4 Fläktsystem med Extracflex rörsystem Från patientdel 2 Utlopp riktat bakåt ut ur ambulansen Fläktsystem med evakueringsslangar Fläktenhet för ambulans Extracflex rörsystem Ø 40 mm Extracflex vinkelrör Ø 40 mm 4. Special uttagsventil ihoplimmad med vinkelrör för att få så litet byggmått som möjligt Evakueringsslang Ø 40 mm Muffar eller Slangklämmor 4

5 Anevac A Innefattar detaljer: Antal Art.nr. Benämning 1 st Fläkt SGN st Dubbelmask strl. 0 1 st Dubbelmask strl. 1 2 st Dubbelmask strl. 2 3 st Dubbelmask strl. 3 3 st Dubbelmask strl. 4 1 st Dubbelmask strl. 5 2 st Anslutning 1 st Dubbelmaskhållare 3 st Dämpare C30/30-BMB 1 st / Andningsslang Ø 22x600 mm " -" Ø 22x1200 mm 2 st Handtag 1 st Koax.slang Ø 30/15 mm, L=1,9 m 1 st Fördelningsblock F 1 st / Uttagsventil Panel m. lock " - Vinkel m. lock 1 pkt (slang/kanaler) Extracflex övriga komponenter som anpassas till kundens behov och önskemål. 5

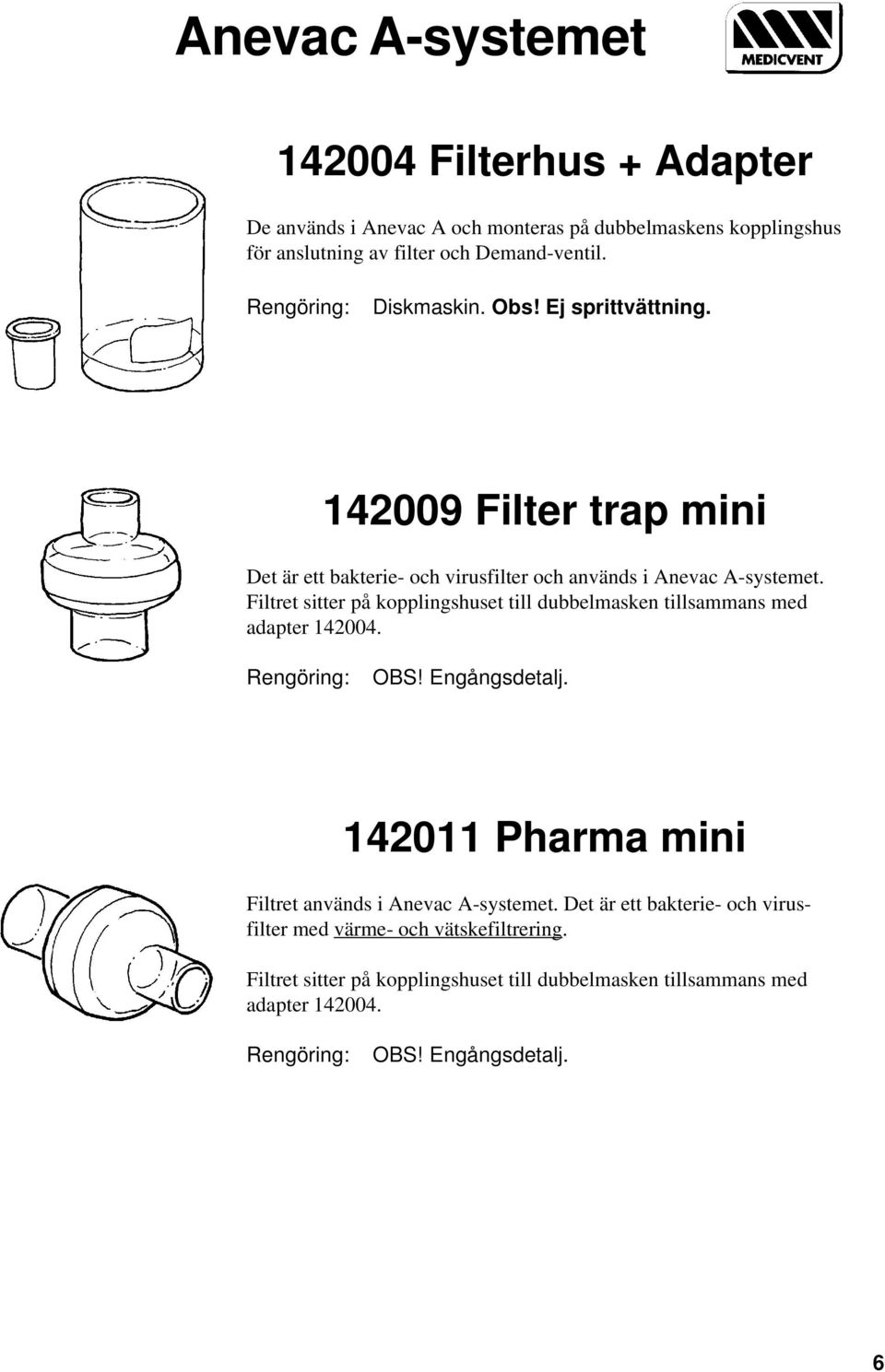

6 Filterhus + Adapter De används i Anevac A och monteras på dubbelmaskens kopplingshus för anslutning av filter och Demand-ventil. Diskmaskin. Obs! Ej sprittvättning Filter trap mini Det är ett bakterie- och virusfilter och används i Anevac A-systemet. Filtret sitter på kopplingshuset till dubbelmasken tillsammans med adapter OBS! Engångsdetalj Pharma mini Filtret används i Anevac A-systemet. Det är ett bakterie- och virusfilter med värme- och vätskefiltrering. Filtret sitter på kopplingshuset till dubbelmasken tillsammans med adapter OBS! Engångsdetalj. 6

7 Fläkt SGN Denna fläktmotor används i Anevac A-systemen. Denna fläktmotor är en s.k. sidkanalsvakuumpump eller kompressor av typen SKG Den arbetar efter den dynamiska principen med beröringsfria löphjul, och kräver därför endast minimal service. Motor och fläkthus bildar en enhet, där motorlagren bär upp löphjulen. Motorns kylventilator kyler även fläkthuset. Det finns inbyggda ljuddämpare i fläkten. Fläktens anslutningar är med invändig gänga enligt DIN ISO 228. Förutom motoraxel och stator är fläktens huvuddelar i aluminium. Teknisk data Luftflöde: Undertryck(max): Spänning: Effektbehov: Vikt: 36 m 3 /tim 60 mbar 12 V 0,20 kw 9 kg 7

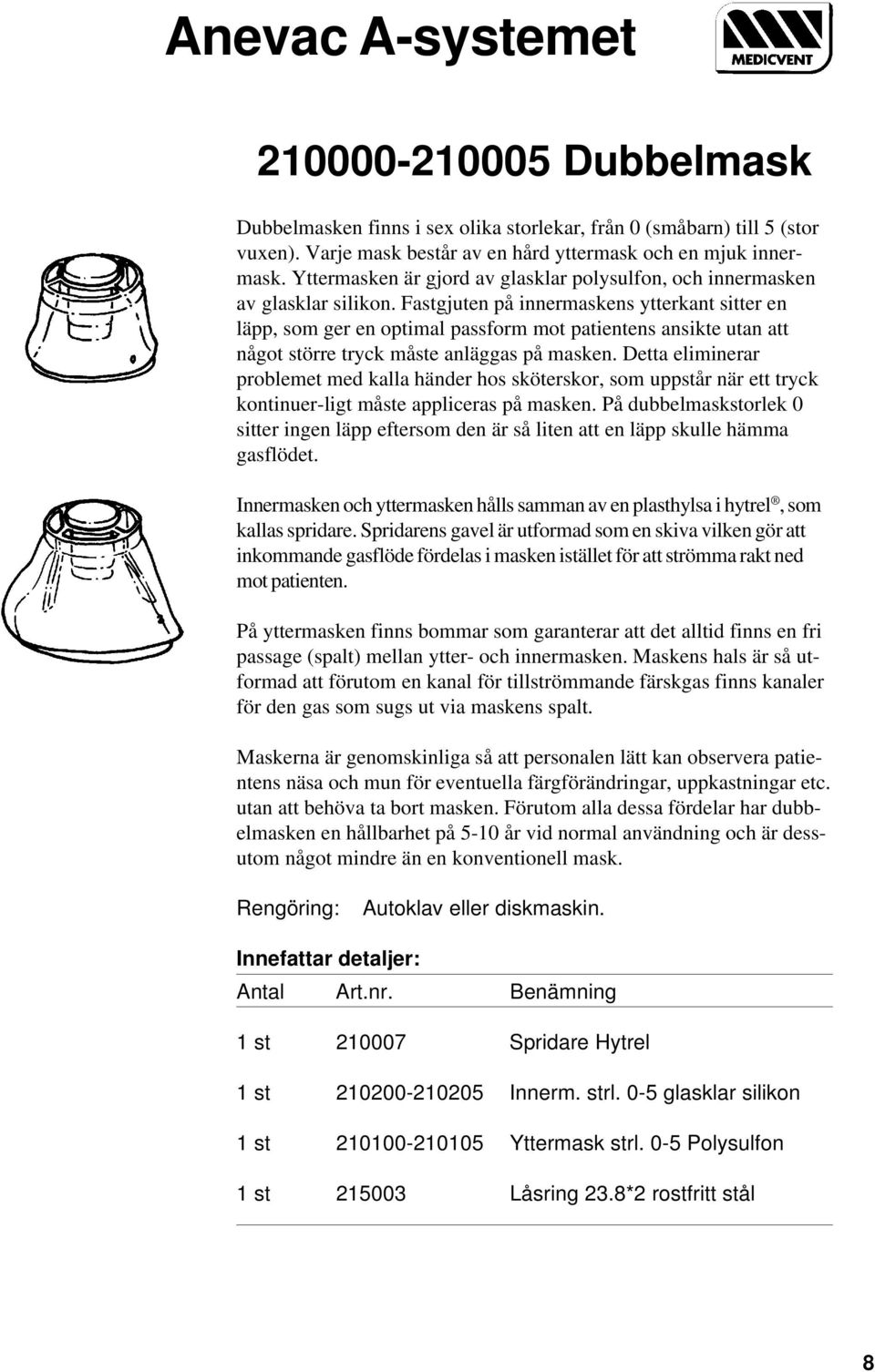

8 Dubbelmask Dubbelmasken finns i sex olika storlekar, från 0 (småbarn) till 5 (stor vuxen). Varje mask består av en hård yttermask och en mjuk innermask. Yttermasken är gjord av glasklar polysulfon, och innermasken av glasklar silikon. Fastgjuten på innermaskens ytterkant sitter en läpp, som ger en optimal passform mot patientens ansikte utan att något större tryck måste anläggas på masken. Detta eliminerar problemet med kalla händer hos sköterskor, som uppstår när ett tryck kontinuer-ligt måste appliceras på masken. På dubbelmaskstorlek 0 sitter ingen läpp eftersom den är så liten att en läpp skulle hämma gasflödet. Innermasken och yttermasken hålls samman av en plasthylsa i hytrel, som kallas spridare. Spridarens gavel är utformad som en skiva vilken gör att inkommande gasflöde fördelas i masken istället för att strömma rakt ned mot patienten. På yttermasken finns bommar som garanterar att det alltid finns en fri passage (spalt) mellan ytter- och innermasken. Maskens hals är så utformad att förutom en kanal för tillströmmande färskgas finns kanaler för den gas som sugs ut via maskens spalt. Maskerna är genomskinliga så att personalen lätt kan observera patientens näsa och mun för eventuella färgförändringar, uppkastningar etc. utan att behöva ta bort masken. Förutom alla dessa fördelar har dubbelmasken en hållbarhet på 5-10 år vid normal användning och är dessutom något mindre än en konventionell mask. Autoklav eller diskmaskin. Innefattar detaljer: Antal Art.nr. Benämning 1 st Spridare Hytrel 1 st Innerm. strl. 0-5 glasklar silikon 1 st Yttermask strl. 0-5 Polysulfon 1 st Låsring 23.8*2 rostfritt stål 8

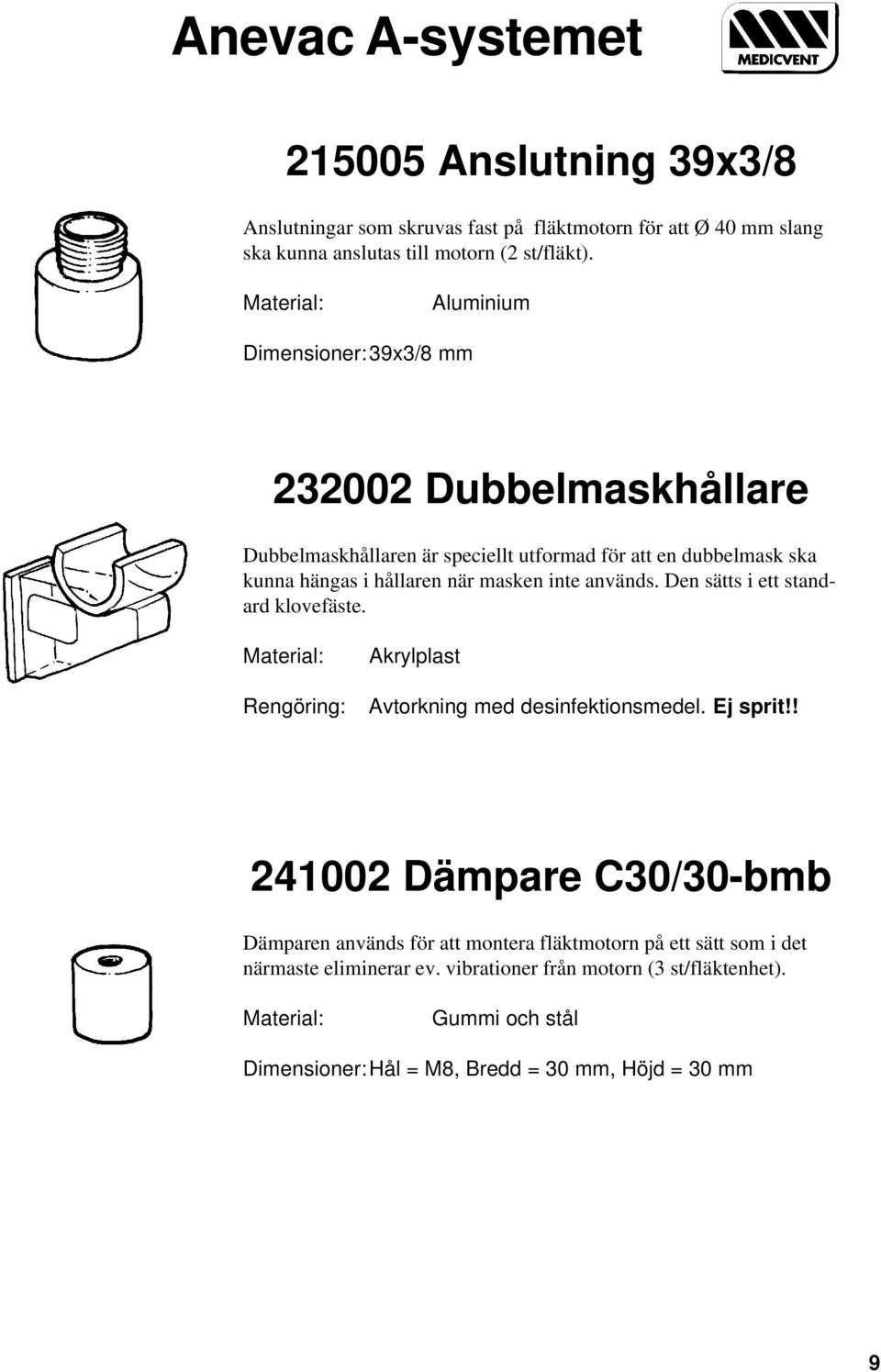

9 Anslutning 39x3/8 Anslutningar som skruvas fast på fläktmotorn för att Ø 40 mm slang ska kunna anslutas till motorn (2 st/fläkt). Aluminium Dimensioner: 39x3/8 mm Dubbelmaskhållare Dubbelmaskhållaren är speciellt utformad för att en dubbelmask ska kunna hängas i hållaren när masken inte används. Den sätts i ett standard klovefäste. Akrylplast Avtorkning med desinfektionsmedel. Ej sprit!! Dämpare C30/30-bmb Dämparen används för att montera fläktmotorn på ett sätt som i det närmaste eliminerar ev. vibrationer från motorn (3 st/fläktenhet). Gummi och stål Dimensioner:Hål = M8, Bredd = 30 mm, Höjd = 30 mm 9

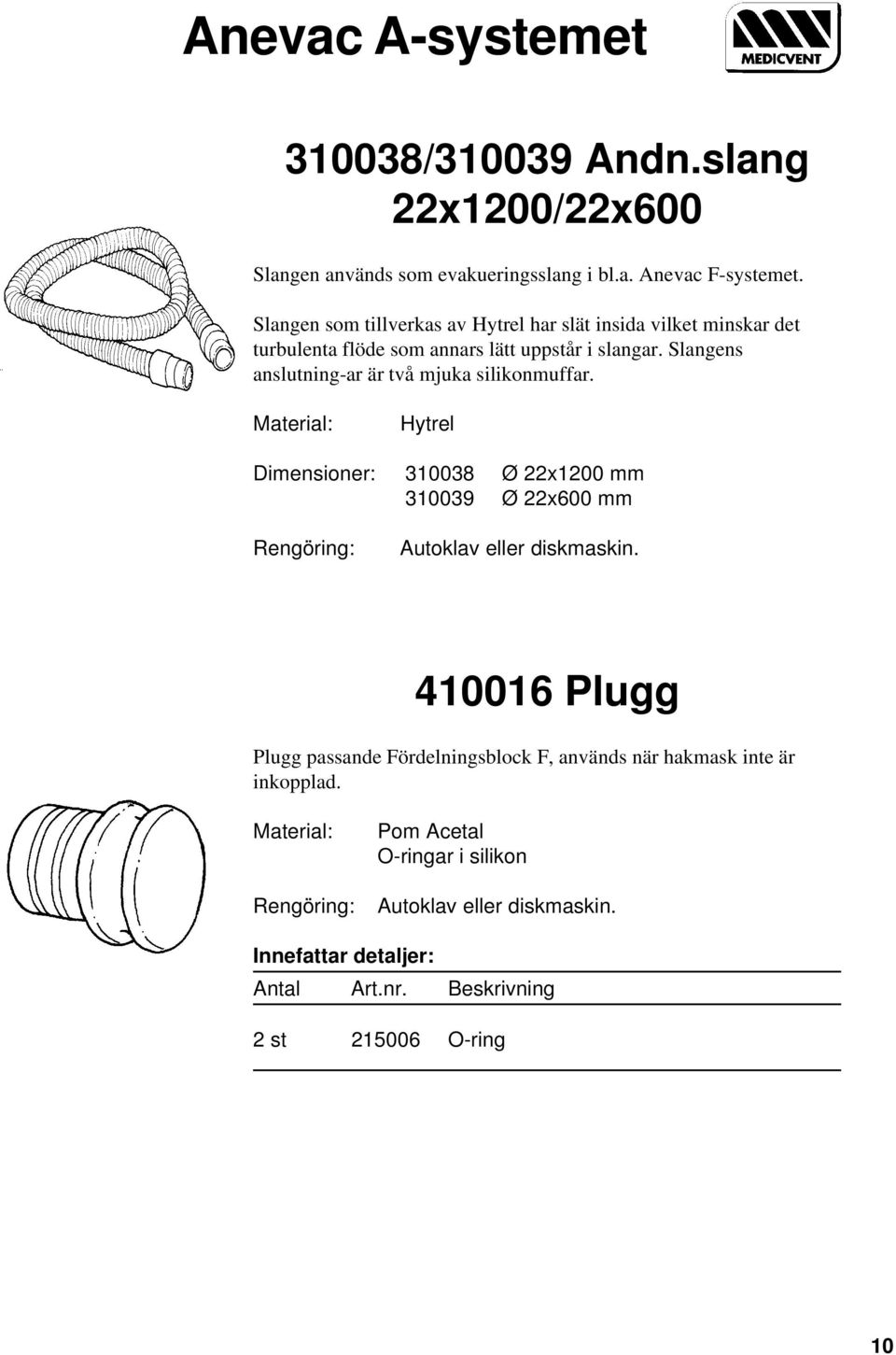

10 310038/ Andn.slang 22x1200/22x600 Slangen används som evakueringsslang i bl.a. Anevac F-systemet. Slangen som tillverkas av Hytrel har slät insida vilket minskar det turbulenta flöde som annars lätt uppstår i slangar. Slangens anslutning-ar är två mjuka silikonmuffar. Hytrel Dimensioner: Ø 22x1200 mm Ø 22x600 mm Autoklav eller diskmaskin Plugg Plugg passande Fördelningsblock F, används när hakmask inte är inkopplad. Pom Acetal O-ringar i silikon Autoklav eller diskmaskin. Innefattar detaljer: Antal Art.nr. Beskrivning 2 st O-ring 10

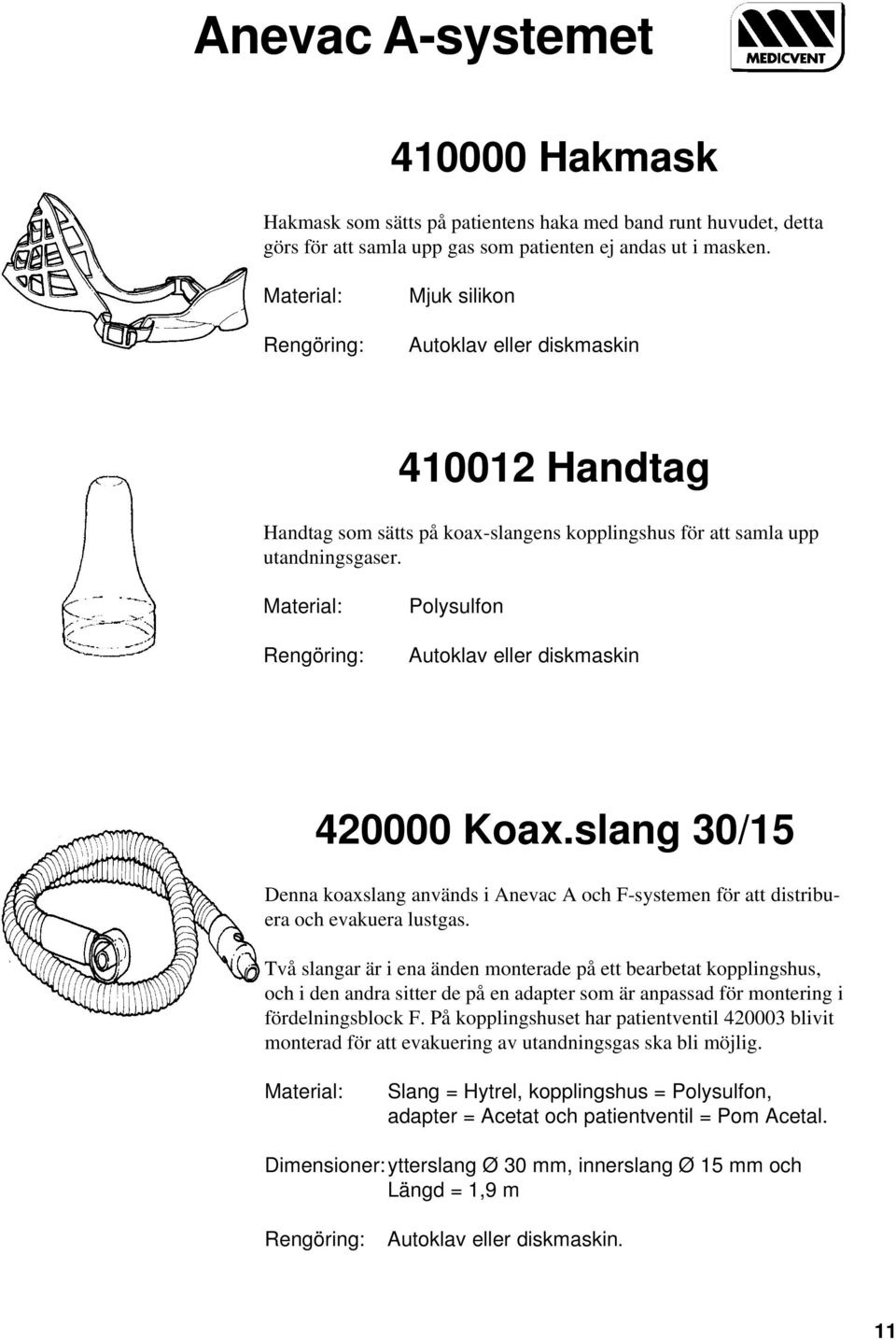

11 Hakmask Hakmask som sätts på patientens haka med band runt huvudet, detta görs för att samla upp gas som patienten ej andas ut i masken. Mjuk silikon Autoklav eller diskmaskin Handtag Handtag som sätts på koax-slangens kopplingshus för att samla upp utandningsgaser. Polysulfon Autoklav eller diskmaskin Koax.slang 30/15 Denna koaxslang används i Anevac A och F-systemen för att distribuera och evakuera lustgas. Två slangar är i ena änden monterade på ett bearbetat kopplingshus, och i den andra sitter de på en adapter som är anpassad för montering i fördelningsblock F. På kopplingshuset har patientventil blivit monterad för att evakuering av utandningsgas ska bli möjlig. Slang = Hytrel, kopplingshus = Polysulfon, adapter = Acetat och patientventil = Pom Acetal. Dimensioner: ytterslang Ø 30 mm, innerslang Ø 15 mm och Längd = 1,9 m Autoklav eller diskmaskin. 11

12 Slang Slang för att koppla ihop hakmask med fördelningsblock F. Hytrel Dimensioner:längd 1,9 m Ø 19 mm Autoklav eller diskmaskin Band med spännen Band som monteras på hakmasken med medföljande spännen. EPDM och acetal Avtorkning med desifiktionsmedel Fördelningsblock F Blocket ingår i Anevac A och F-systemen. I systemet monteras Fördelningsblocket direkt på flödesmätaren. Via fördelningsblocket evakueras dels gasen från dubbelmaskens spalt-utsug och dels det kontinuerliga flöde som kommer från hakmasken. Dubbelmasken försörjs med analgesigas koaxialt via Fördelningsblocket. Pom Acetal. Autoklav eller diskmaskin. Innefattar detaljer: Art.nr. Benämning O-ring 34,2x3,0 12

13 Special uttagsventil Detta är en uttagsventil med en Ø 40 mm vinkel limmad på baksidan, detta görs för att få så litet byggmått som möjligt. PVC i hus. Rostfritt stål i lock. ABS i rörvinkel. Avtorkning med desinfektionsmedel. Extracflex övriga komponenter Erfordeliga komponenter anpassat för specifik installation Ljuddämpare Två ljuddämpare används i varje system med fläktenhet. De monteras på evakueringsslangarna som är anslutna till fläktenheten. De minskar det störande pipljudet som uppstår vid ventilation. Ljuddämparna är tillverkade av aluminium och packningsmaterial i glasfiber. Dim: max ytterø: 111 mm ansl. ytterø: 50 mm Tot. längd: 570 mm Tillbehör: Art.nr. Benämning Muff Ø 38 mm ansl Fästen till ljuddämpare 13
