1 TANUMS KOMMUN KANEO 1:6 MFL Detaljplan Geoteknisk utredning Markteknisk undersökningsrapport (MUR) Göteborg -06- Ärendenr Handläggare David Scherman/Mattias Magnusson GEO-gruppen i Göteborg A Telefon: Fax: Hemsida: Org.nr: Marieholmsgatan info@geogruppen.se Göteborg

2 Ärendenr Innehåll 1 Objekt Syfte Underlag för undersökningen Styrande dokument Arkivmaterial efintliga förhållanden Utsättning/Inmätning Geotekniska fältundersökningar Utförda undersökningar Undersökningsperiod Fältingenjör Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorium Gammastrålning... 5 Grundvatten... 5 Härledda värden... 5 ILAGOR: ilaga 1 ilaga 2 ilaga 3 ilaga 4 ilaga 5 Provtabell Provtabell, äldre undersökning Provtabell, gammastrålning ergbesiktning Grundkarta RITNINGAR: G101 Plankarta (skala 1:00) G102 Plan, radon (skala 1:00) G103-G106 orrdiagram (skala 1:100) 1 Objekt På uppdrag av Anders Hansson, Sjölén och Hansson Arkitekter, har GEO-gruppen A utfört en geoteknisk utredning för det rubricerade projektet. 2 Syfte En geoteknisk undersökning har genomförts inför framtagandet av en ny detaljplan. Detaljplanens syfte är att möjligöra nybyggnad och tillbyggnad av enbostadshus på befintliga fastigheter. P:\\ \068\MUR-068.doc

3 Ärendenr Underlag för undersökningen Digital grundkarta erhållen av beställaren. 4 Styrande dokument Tabell 1 Undersökningsmetod Planering och Redovisning Fältplanering SS-EN 97-2 Fältutförande Standard eller annat styrande dokument Geoteknisk fälthandbok SGF Rapport 1:96 samt SS-EN-ISO eteckningssystem SGF/GS beteckningssystem 01:2 Tabell 2 Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Trycksondering SGF Rapport 1:96 Slagsondering SGF Rapport 1:96 CPT-sondering SGF Rapport 1:93 Skruvprovtagning SGF Rapport 1:96 Vingsondering SGF Rapport 2:93 Mätning av gammastrålning Radonboken, T6:04 Tabell 3 Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Klassificering SS-EN ISO 688 Vattenkvot SIS-CEN ISO/TS 892-1:05 5 Arkivmaterial GEO-gruppen A,-01-, Tanums kommun, Tegelstrand, Tångenbacken. Utbyggnad av VA-ledningar. Ärende nr P:\\ \068\MUR-068.doc

4 Ärendenr efintliga förhållanden Omådet utgörs av höjdområden med berg i dagen samt lägre gräs- och trädbeväxt terräng. erget består i huvudsak av relativt flacka partier men utgörs också av branta bergväggar inom delar av området. De lägre belägna områdena är delvis bebyggda med fritidshus och tillhörande grusvägar. Inom ett höjdområde i den nordvästra delen av området finns två mindre dammar belägna. 7 Utsättning/Inmätning Sonderingarnas lägen i fält har satts ut av GEO-gruppen A i förhållanden till befintliga byggnader och terrängobjekt. 8 Geotekniska fältundersökningar 8.1 Utförda undersökningar Trycksondering har utförts i 9 punkter. Slagsondering i 2 punkter CPT-sondering i 1 punkt Vingförsök har utförts i 2 punkter. Skruvprovtagning har utförts i 5 punkter. Mätning av gammastrålning har utförts i punkter. 8.2 Undersökningsperiod Den geotekniska undersökningen har utförts under juni. 8.3 Fältingenjör Arbetet har utförts av Sven Andersson, GEO-gruppen A. 9 Geotekniska laboratorieundersökningar 10.1 Utförda undersökningar Laboratorieundersökningarna har utförts på upptagna jordprover. Omfattningen redovisas i tabell 4. Tabell 4 Laboratorieundersökningar Punkt Jordart Densitet Wn WL St τfu CRS Anm Undersökningsperiod Laboratorieundersökningarna har utförts under juni. P:\\ \068\MUR-068.doc

5 Ärendenr Laboratorium Arbetet har utförts av David Scherman, GEO-gruppen A. 10 Gammastrålning Mätningar har utförs med en scintillometer, serienummer Scintillometern mäter total gammastrålning och används direkt på berg. Kalibrering utfördes av SGU och visade en avvikelse enligt tabell 5. Tabell 5 Scintrex GS-3 S/N Platthalter µr/h Uppmätt på platta (µr/h) på mark Z 1,97 4,5 K,01 9,0 U,85,0 Th,86,0 100 µr/h = 1 µsv/h Grundvatten Vid undersökningstillfället registrerades fria vattenytor i två av provtagningshålen, 0,6 samt 1,1 meter under markytan. Grundvattenytans läge har ej bestämts. Härledda värden Jordart, vattenkvot och gammastrålning redovisas i bilaga 1-3. P:\\ \068\MUR-068.doc

6 PROVTAELL ilaga 1 Sidan 1 Uppdrag: Tanum-Kanebo 1:6 mfl Ärendenr: -068 Utförd av: Fältbenämning: Sven Andersson, Laboratorium: David Scherman Datum: -06- orrhål Provtagn.- nivå Provtagn.- sätt Jordart V.yta/m u.m.yta 1 0,0-0,4 Skr brunsvart MULLJORD 1,1 0,4-1,0 brun något grusig sandig LERA 1,0-2,0 grå LERA 45 2,0-3,0 grå något siltig LERA 49 Vattenkvot % 3 0,0-1,0 Skr brun lerig grusig siltig SAND Rasat 1,0-2,0 grå TORRSKORPELERA 34 2,0-3,0 grå siltig LERA ,0-0,2 Skr brunsvart mullhaltig SAND 0,6 0,2-1,0 brun stenig grusig siltig SAND 1,0-2,0 brungrå grusig siltig lerig SAND 2,0-3,0 brungrå grusig siltig lerig SAND 7 0,0-0,3 Skr brunsvart sandig MULLJORD Rasat 0,3-1,0 brun grusig SAND 7 1,0-1,6 brun siltig grusig SAND 8 0,0-1,0 Skr brunsvart mullhaltig SAND Rasat 1,0-1,2 brunsvart sandig LERA 1,2-2,0 gråbrun lerig siltig SAND 2,0-3,0 grå sandig siltig LERA GEO-gruppen A Tfn: info@geogruppen.se Marieholmsgatan 1 Fax: Hemsida: Göteborg

7 PROVTAELL ilaga 2 Sidan 1 Uppdrag: Tanums kommun, Tegelstrand, Tångebacken Ärendenr: -001 Utförd av: Fält: Mikael Lilja, Lab: Titti Datum: orrhål Provtagn.- nivå Provtagn.- sätt Jordart V.yta/m u.m.yta A5 0,0-0,1 Skr brun mullhaltig SAND 0,63 0,1-0,6 brun sandig SILT 0,6-1,0 brun siltig sandig LERA 1,0-1,4 grå siltig sandig LERA 29 1,4-3,0 grå siltig lerig SAND 3,0-4,0 prov rinner av, spår av lerig SAND Vattenkvot % A9 0,0-0,4 Skr brun sandig MULLJORD 0, ,4-0,8 grå/brun grusig sandig LERA 0,8-1,5 brun något sandig LERA 1,5-2,0 grå något sandig LERA 40 2,0-4,0 grå något sandig LERA 44 A 0,0-0,35 Skr svart något grusig sandig MULLJORD, växtdelar 0, ,35-0,8 brungul grusig sandig LERA 0,8-1,4 brun något sandigtorrskorpelera 1,4-2,0 grå något sandig LERA 36 2,0-4,0 grå något sandig LERA 49 A 0,0-0,4 Skr svart något sandig MULLJORD, växtdelar yta 74 0,4-0,8 brungul grusig sandig LERA 0,8-1,5 grå siltig sandig LERA A 0,0-0, Skr brun sandig MULLJORD 0, ,-1,3 brun något mullhaltig siltig MORÄN 1,3-1,9 grå lerig silt MORÄN A 0,0-0,3 Skr Fyllning/ något lerig stenig grusig SAND 0,3-0,8 svart något sandig MULLJORD, växtdelar 84 0,8-1,2 brun något mullhaltig siltig SAND, växtdelar 28 1,2-2,0 grå siltig sandig LERA 2,0-4,0 provet rinner av 1 0,0-0,45 Skr brun något sandig MULLJORD,växtdelar 0, ,45-1,1 gulgrå siltig grusig SAND 1,1-1,7 grå sandig siltig LERA 1,7-2,5 grå lerig SILTMORÄN 2,5-3,5 grå lerig SILTMORÄN GEO-gruppen A Tfn: info@geogruppen.se Marieholmsgatan 1 Fax: Hemsida: Göteborg

8 Uppdrag: Tanums kommun, Tegelstrand, Tångebacken ilaga 2 Ärendenr: -001 Sidan 2 Utförd av: Fält: Mikael Lilja, Lab: Titti Datum: orrhål Provtagn.- Provtagn.- V.yta/m Vatten- Jordart nivå sätt u.m.yta kvot % 2 0,0-0,45 Skr något sandig MULLJORD, växtdelar 0,36 0,45-1,0 siltig grusig SAND 1,0-2,0 gråblå grusig sandig LERA 2,0-3,7 grå sandig LERA 44 3,7-4,0 lerig SILTMORÄN 5 0,0-0,45 Skr brun något sandig MULLJORD 0,4 48 0,45-1,0 grå lerig grusig SAND 1,0-2,0 grå siltig LERA 43 2,0-4,0 grå siltig LERA ,0-0,2 Skr Fyllning/ något lerig stenig grusig SAND 1,05 0,2-0,65 brun mullhaltig stenig grusig SAND 0,65-1,45 gröngrå grusig sandig LERA C5 0,0-0,35 Skr brun sandig MULLJORD, växtdelar 0,5 40 0,35-1,1 grå något siltig LERA 28 1,1-2, grå något siltig LERA 37 C 0,0-0,5 Skr brun mullhaltig grusig SAND 0,5-1, brun grusig sandig LERA C 0,0-0,5 Skr Fyllning/ lerig stenig grusig SAND 0,33 0,5-1,0 brun mullhaltig grusig SAND 1,0-2,5 siltig sandig LERA 2,5-3,3 grå lerig SILTMORÄN C 0,0-0,35 Skr brun sandig MULLJORD 0,75 0,35-0,8 rödbrun mullhaltig SAND 0,8-1,5 brun SAND 1,5-2,0 grå/vit SKALSAND 2,0-4,0 grå något sandig siltig LERA 49 C 0,0-0,2 Skr brun sandig MULLJORD 0,75 0,2-1,0 brun mullhaltig SAND 1,0-2,0 gråvit SKALSAND 2,0-3,5 grå sandig siltig LERA 30 C29 0,0-0, Skr brun sandig MULLJORD 1,29 8 0,-1, brun något mullhaltig stenig grusig SAND, skal 6 1,-2,0 grå SILTMORÄN C31 0,0-0, Skr svart något sandig MULLJORD, mkt växtdelar 0, ,-0,8 brun mullhaltig grusig SAND 0,8-1,3 gråbrun grusig siltig lerig SAND 0,3-1,6 grå sandig siltig LERA 32 1,6-4,0 grå sandig siltig LERA 33 D4 0,0-0,3 Skr Fyllning/ lerig stenig grusig SAND 0,3-0,65 svart något sandig MULLJORD 0,65-1,0 brun stenig grusig sandig TORRSKORPELERA 1,0-1,9 brun sandig TORRSKORPELERA, silt och sand skikt GEO-gruppen A Tfn: info@geogruppen.se Marieholmsgatan 1 Fax: Hemsida: Göteborg

9 Uppdrag: Tanums kommun, Tegelstrand, Tångebacken ilaga 2 Ärendenr: -001 Sidan 3 Utförd av: Fält: Mikael Lilja, Lab: Titti Datum: orrhål Provtagn.- Provtagn.- V.yta/m Vatten- Jordart nivå sätt u.m.yta kvot % D 0,0-0, Skr Fyllning/något lerig stenig grusig SAND 10 0,-1,5 brun mullhaltig grusig SAND 1,5-2,1 ljusbrun lerig siltig MORÄN 10 E4 0,0-0,35 Skr svartbrun något sandig MULLJORD 0, ,35-1,3 gulgrå grusig siltig sandig LERA 1,3-1,5 gråbrun lerig SILTMORÄN E7 0,0-0,2 Skr svart något sandig MULLJORD, massa växtdelar 0,2 88 0,2-0,8 grå något lerig grusig SAND 0,8-1,3 grå grusig TORRSKORPELERA 1,3-2,0 grå siltig LERA, sand skikt 2,0-4,0 grå siltig sandig grusig LERA, prov rinner ur skruven GEO-gruppen A Tfn: info@geogruppen.se Marieholmsgatan 1 Fax: Hemsida: Göteborg

10 PROVTAELL ilaga 3 Sidan 1 Uppdrag: Tanum-Kanebo 1:6 mfl Ärende nr: -068 Utförd av: David Scherman Datum: -06- orrhål Provtagn.- nivå Provtagn.- sätt Jordart V.yta/m u.m.yta Vattenkvot % kq/m^3 µsv/h R1 29 R2 31 R3 36 R4 29 R5 28 R6 32 R7 28 R8 30 R9 32 R10 34 R 40 R R 30 R 30 R 32 R 30 R R 34 R 29 R 32 R GEO-gruppen A Tfn: info@geogruppen.se Marieholmsgatan 1 Fax: Hemsida: Göteborg

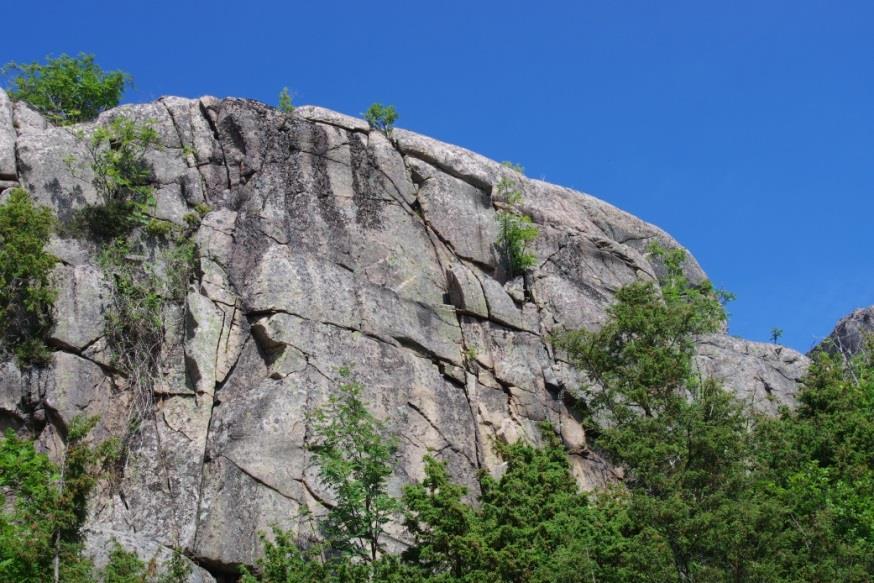

11 (2) Datum -06- Vår referens Christian Andersson Höök Identitet ergbesiktning detaljplan Kanebo 1-6 m fl. Tanum kommun Dokumenttyp PM GEO-gruppen A/Sjölén och Hansson Arkitekter A ergbesiktning fö r detaljplan Kanebö 1:6 m fl., Tanums kömmun 1 Inledning På uppdrag av Anders Hansson, Sjölén och Hansson Arkitekter A, genom Geo-gruppen A, har Petro Team Engineering A gjort en besiktning av två bergslänter inom området för upprättande av detaljplan Kanebo 1:6 m fl. i Tanums kommun. Syftet med besiktningen är att undersöka eventuell risk för bergras och blocknedfall i slänterna. esiktningen utfördes genom okulär fältbesiktning. De två slänterna ligger vid Gotte Lars väg respektive änden på Fiskargatan, vid änden på Fiskargatan kommer det att planläggas bostäder. 2 Resultat erggrunden består av medelkornig rödgrå homogen ohusgranit. erget är söndersprucket i en flack sprickgrupp (bankningsplan) och två branta sprickgrupper. 2.1 Gotte Lars väg Slänten ligger nordväst om Gotte Lars väg, mellan slänten och vägen är det våtmark. Lösa block finns i slänten med kantstorlek ca 30 cm. (Figur 1). edömningen är att dessa block stannar vid släntfoten på berget om de faller ned. För övrigt bedöms berget som stabilt. Figur 1. ergsslänten vid Gotte Lars väg. Petro Team Engineering A Org.-nummer Gullbergs Strandgata 36A info@petroteam.se Göteborg

12 ergbesiktning för detaljplan Kanebo 1:6 m fl., Tanums kommun (2) 2.2 Fiskargatan Slänten ligger öster om änden på Fiskargatan. Tre lösa block har observerats i slänten, ett rektangulärt som är c:a 4 m 3 och två som är c:a 0,5 m 3. Det rektangulära blocket ligger på bankningsplan (Figur 2) som stupar åt väster, mot vägen. I bakkanten på blocket är sprickan öppen c:a 4-5 cm. Sprickan är sannolikt öppen på grund av frostsprängning. 3 Rekommendation Rekommendationen för slänten vid änden på Fiskargatan är att skrota ner de lösa blocken som observerats. För slänten vid Gotte Lars väg är bedömningen att inga åtgärder för de små blocken erfordras med anledning av att området framför slänten är våtmark vilken planläggs som naturmark. edömningen är att om blocken ramlar ner så kommer de att stanna nära släntfoten. Figur 2. Rektangulärt block vid Fiskargatan. Göteborg -06- För Petro Team Engineering A Christian Andersson Höök

13 7 PLANESTÄMMELSER Följande gäller inom områden med nedanstående beteckningar. Där beteckning saknas gäller bestämmelsen inom hela planområdet. Endast angiven användning och utformning är tillåten. GRÄNSETECKNINGAR N 09 Planområdets gräns markerad 3 mm utanför gränsen. Användningsgräns Egenskapsgräns ANVÄNDNING AV ALLMÄN PLATS 409 E 2 3,0 1 LOKALGATA P-PLATS Lokaltrafik Naturområde Parkering ANVÄNDNING AV KVARTERSMARK + X= Q E 1 E 2 ostäder Kulturbyggnad Transformatorstation Gemensamt sophus KANEO + GRUNDKARTA KANEO Tanums kommun, Västra Götalands län våtmark P-PLATS 410 våtmark P-PLATS u + 3,0 + E P-PLATS + 10 grus Q q e 10 u 10,9 LOKALGATA u LOKALGATA våtmark grus,5 + äng äng 401,5 + LOKALGATA X= X= UTFORMNING AV ALLMÄN PLATS äng våtmark UTNYTTJANDEGRAD Inom -område är största tillåtna byggnadsarean 0 kvm/ fastighet om inget annat anges. Huvudbyggnad får uppta högst 1 kvm. Till byggnadsarean räknas även komplementbyggnader som garage, förråd och gäststuga. Minsta tillåtna tomtstorlek är 1000 kvm. e 1000 EGRÄNSNING AV MARKENS EYGGANDE u +00,0 0,0 Marken får inte bebyggas Marken får endast bebyggas med uthus och garage MARKENS ANORDNANDE För kvartersmark gäller generellt att byggnader skall anpassas till befintlig marks terräng. Markens höjd får ändras med max +/-1,2 m. PLACERING, UTFORMNING, UTFÖRANDE Högsta totalhöjd i meter över nollplanet Huvudbyggnad skall vara i en våning och placeras minst 4,0 m från tomtgräns mot grannfastighet. Garage eller komplementbyggnad(gäller ej friggebod) skall placeras minst 2,5 meter från tomtgräns. Uthus som placeras närmare än 4,0 meter från tomtgräns skall vara utformat med hänsyn till risk för brandspridning (anges i R). yggnadshöjd för samtliga komplementbyggnader är högst 3,5 m. Takvinkel skall vara -35. Där taklutningen överstiger skall takmaterialet vara taktegel. Takkupa får högst anordnas till en 1/3 av fasadens längd. Vind får inredas. ostäder skall utföras med helårsstandard. YGGNADSTEKNIK Vid grundläggning på berg skall radonmätning anges i kontrollplan till bygganmälan. ostadshus skall utföras radonskyddat såvida inte gränsvärdet 0 q för inomhusmiljön kan erhållas med annan utformning. q 1 grus väg ska ha ytskikt av grus Största byggnadsarea i m 2. Till byggnadsarea räknas även komplementbyggnader. VÄRDEFULLA YGGNADER Skyddsbestämmelse för Gotte-Lars stuga Ängsmark som inte får gödslas eller planteras Naturlig våtmark för rening av dagvatten Marken ska vara tillgänglig för allmänna underjordiska ledningar Högsta byggnadshöjd i meter yggnaden får inte rivas. efintlig exteriör och interiör ska bevaras. Underhåll ska ske med ursprungliga material, kulörer och tekniker. Upprättad av Hovås Mätkonsult år 10 av: Olle Olsson Framställd genom utdrag ur digital registerkartebas och kompletterad primärkartebas över "Tanumshede" Mätklass: Enl. HMK Koordinatsystem: I plan: SWEREF I höjd: R.H ,2 + X= ADMINISTRATIVA ESTÄMMELSER Genomförandetiden slutar 10 år efter det att planen vunnit laga kraft. Kommunen är inte huvudman för allmän plats. Allmän plats mark ska upplåtas till samfällighet enligt PL 6 kap. Fastighetsredovisningen gällande Detaljredovisningen gällande GRUNDKARTEETECKNINGAR KANEO 1:43 S:1 vy. Traktgräns Fastighetsgräns Gräns för ledningsrätt Gräns för gemensamhetsanläggning Servitutsgräns yggnader (takkontur karterad) yggnader (fasadlinje karterad) Skärmtak Strandlinje Vägkanter Gångstig Triangel- resp. polygonpunkter Punkt i rutnät Traktnamn Registernummer Fornlämning Luftledning, el- resp. tele Staket Stenmur arrskog resp. lövskog Åker resp. äng Vattenyta resp. myr vy Sh= / Ägoslagsgräns Slänt Dike (mitt- resp. kantlinje) Nivåkurvor Mark- resp. sockelhöjd 5 6 Y= Vatten- resp. avloppsbrunn Aktnummer för plan eller bestämmelse Detaljplanegräns el motsvarande Y= Y= , Y= m Skala 1:1000 (skala 1:00 i A3-format) 30 X= SAMRÅDSHANDLING PLANKARTA DETALJPLAN FÖR KANEO 1:6 m fl TANUMS KOMMUN VÄSTRA GÖTALANDS LÄN Upprättad av Sjölén & Hansson Arkitekter A --01 Anders Hansson Arkitekt MSA TILL DETALJPLANEN HÖR FÖLJANDE HANDLINGAR: Plankarta Illustrationskarta Planbeskrivning Genomförandebeskrivning Fastighetsförteckning Redogörelse för programsamråd
