1

2 Tack för att du har valt Behöver du information? Behöver du hjälp?

3 1 enhet, 3 miljöer, 3 användningssätt 3/53

4 Växla till uppkopplat läge 3 appar för att koppla upp enheterna i ditt hem Välj mellan 3 appar för att styra enheterna med din smartphone 3 hemmiljöer: fönsterjalusier och markiser terrassen ingångar. Fördelarna med att vara uppkopplad mot ditt hem och dina enheter, vare sig du är hemma eller borta. Unika, intuitiva och praktiska funktioner som alla kan använda, som ger sinnesro och välbefinnande och som får hemmalivet att leka. 4/53

5 Fullständig trygghet Fullständig trygghet! Du kan programmera livsscenarier, lämna hemmet med ro i sinnet och kontrollera statusen för husets ingångar (fönster, luckor, jalusier) var du än befinner dig. Nyckelfunktioner: Click & Go! Få fönsterjalusierna att stängas, aktivera larmet med en knapptryckning och lämna hemmet med ro i sinnet på ett ögonblick. Cocoon Programmera olika scenarier för att öppna/stänga fönsterjalusier eller utvändiga fasadpersienner med hjälp av vädersensorer, klockan eller ännu ett larm. En barnlek för ett välskyddat hem. Kontrollera Fönster Kontrollera enkelt att fönstren och fönsterjalusierna är ordentligt stängda med en enda knapptryckning när du lämnar hemmet eller när du redan befinner dig någon annanstans. Känn dig fullständigt trygg! 5/53

6 Connexoon Window är kompatibelt med: ON-AC Fönsterjalusier io Vertikala utomhusgardiner io Utvändiga fasadpersienner io Takfönster io, Velux io Takjalusi io, Velux io Larm io Nyhet 20,0 Belysning io Philips Hue-belysning Solsensor io Temperatursensor io NYHET Öppningsdetektor io 6/53

7 Innehåll Den här innehållsförteckningen är interaktiv Connexoon I förpackningen Connexoon-enheten Installera Connexoon Snabbregistrering av io-homecontrol-enheterna i Connexoon-enheten (prog-prog) Aktivera Connexoon-enheten Ladda ner Connexoon-appen Använda Connexoon Window Gränssnittet Styra enheterna Förenkla ditt liv: olika lägen Kontrollera Fönster Min klocka Hantera solljuset Hantera temperaturen Skydda fönstren Styra installationen Logg Meddelandefunktionen Inställningar Mitt konto Hjälp Avancerade installationsfunktioner Ansluta io-homecontrol-enheter Hantera systemnyckeln till io-homecontrol (endast för installatörer) Skicka säkerhetsnyckeln till io-homecontrol Skapa säkerhetsnyckeln till io-homecontrol 7/53

8 8/53

9 A. I förpackningen Förpackningen innehåller Connexoon-enhet USB-laddare Nätadapter Ethernetsladd 2 installationsanvisningar för snabbstart (installatör och slutanvändare) Juridisk information 9/53

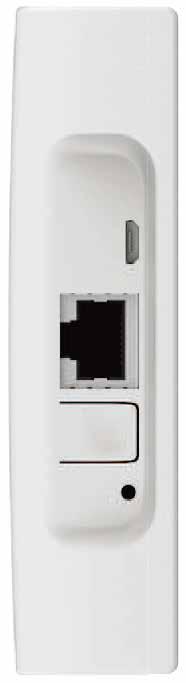

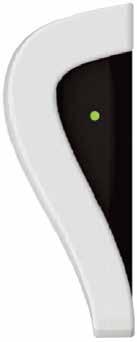

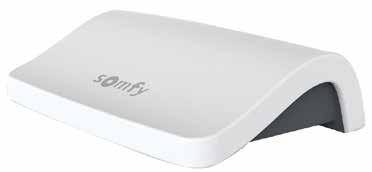

10 B. Connexoon-enheten Knapp som används för snabb parning av Connexoon-enheten och dina Somfydrivna enheter, utan Internetanslutning se parning på sidan 12 prog-prog-enhet. Anslut USB-laddaren till USBporten på Connexoon-enheten för att leverera ström till enheten. Anslut Ethernetsladden mellan Connexoon-enheten och ADSL-enheten. 10/53

11 INSTALLERA a b c d Snabbregistrera io-homecontrolenheterna i Connexoon-enheten (prog-prog). Aktivera Connexoon-enheten. Ladda ner Connexoon-appen. Kör igång! 11/53

12 A. Snabbregistrera io-homecontrol-enheterna i Connexoon-enheten (prog-prog) Om de enheter du vill ansluta har parats med en fjärrkontroll utan återkopplingsfunktion (Smoove, Keygo, Situo): Parningen kan utföras utan Internetanslutning och utan att ha aktiverat kontot, genom att följa den här förenklade proceduren. Nätanslut Connexoon-enheten. Tryck på och håll ner knappen PROG på manöverenheten i 2 sekunder. Tryck sedan kort på Connexoon-enheten i 0,5 sekunder. PROG 2s När du har parat enheterna trycker du på och håller ner knappen på Connexoon-enheten i 8 sekunder. Enheterna körs kort uppåt och nedåt, för att bekräfta att de har parats. PROG 0,5 PROG 8s Om installationen omfattar en fjärrkontroll med återkopplingsfunktion, se sidan 45 (endast för installatörer). 12/53

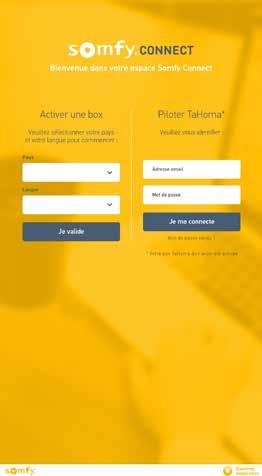

13 b. Aktivera Connexoon-enheten Logga in på somfy-connect.com Steg 1 Steg 2 Steg 3 Steg 4 Ange dina inloggningsuppgifter. Välj enhet. Ange din PIN-kod. Välj miljö. 13/53

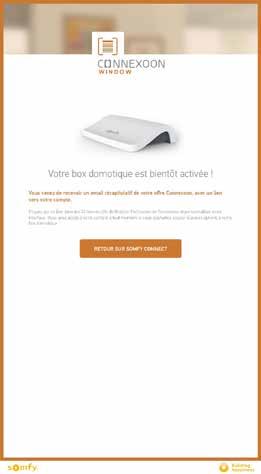

14 b. Aktivera Connexoon-enheten Steg för att aktivera Connexoon Window Steg 5 Steg 6 Steg 7 Steg 8 Användarnamn och lösenord. Ange dina personuppgifter. Granska uppgifterna. Bekräfta uppgifterna. 14/53

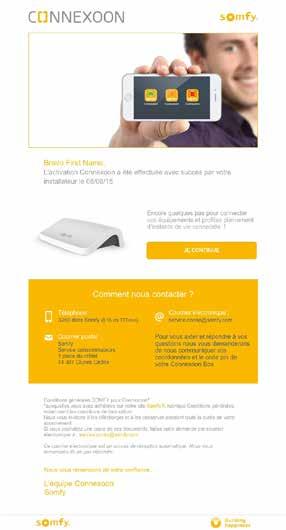

15 b. Aktivera Connexoon-enheten Bekräftelsemeddelande via e-post Bekräftelsemeddelande via e-post 15/53

16 C. Ladda ner Connexoon Window-appen Ladda ner smartphoneappen Connexoon Window som finns för IOS och Android. 16/53

17 C. Ladda ner Connexoon Window-appen a Ange den e-postadress och det lösenord som du använde när du aktiverade Connexoon-enheten (se Aktiveringsskärmen på sidan 13). b Ange ditt användarnamn. Med användarnamnet kan du ta reda på vilka åtgärder som har utförts via din smartphone. Du kan när som helst byta användarnamn på fliken för inställningar på menyn som du hittar i historiken (se Meny på sidan 40). 17/53

18 Använda Connexoon Window 18/53

19 Beskrivning A. GRÄNSSNITTET Meny Väder Startsida Klocka Solskydd Temperaturskydd Fönsterskydd Redigera lägen Kontrollera Fönster Anpassningsbara lägen Enheter som registrerats i Connexoon 19/53

20 Installation B. Styra enheterna A Du kan styra dina fönsterjalusier, utvändiga persienner, belysningen m.m. i det grå fältet längst ner på skärmen. B Justera positionen med hjälp av pilen och tryck sedan på. Tryck på ikonen för den enhet som du vill styra genom att svepa listan åt höger eller åt vänster (t.ex. fönsterjalusier). 20/53

21 Beskrivning B. Styra sensorerna* Genom att trycka på 1 dag/1 vecka/1 månad/1 år. kan du visa mäthistoriken för Tryck på för att gå tillbaka till startsidan. * (öppningsdetektorer io, solsensor io och temperatursensor io) 21/53

22 Beskrivning c. Förenkla ditt liv: olika lägen Connexoon Window har 4 olika lägen: Jag är hemma Jag går ut Jag är på semester Stör ej. Du kan anpassa varje läge genom att välja åtgärder som du vill ska utföras (öppna eller stänga fönsterjalusier, tända eller släcka belysningen, aktivera larmet) genom att aktivera eller inaktivera inprogrammerade åtgärder eller larm. Sedan kan du använda lägena med en enda knapptryckning! T.ex: du åker på semester och kan med en enda knapptryckning stänga fönsterjalusierna på bottenvåningen, aktivera larmet, släcka belysningen och aktivera simulerad närvaro. 22/53

23 Installation c. Förenkla ditt liv: olika lägen a Tryck på ett läge. för att programmera B Välj det läge som du vill anpassa bland följande: Jag är hemma Jag går ut Jag är på semester Stör ej C För varje läge: Markera de enheter som du vill utföra åtgärder med. Aktivera eller inaktivera klockan, simulerad närvaro, sol-/temperatur-/fönsterskydd. * Dessa funktioner kan endast programmeras om du har anslutit en sol-/temperatur-/öppningssensor. 23/53

24 Beskrivning D. Kontrollera Fönster Var du än befinner dig kan du trycka på ikonen Kontrollera Fönster för att försäkra dig om att dina fönsterjalusier är stängda, att dina lampor är släckta och att ditt alarm är aktiverat. 24/53

25 Installation D. Kontrollera Fönster a Tryck på knappen. B Tryck på mitt på skärmen. C Markera de frågor som du vill att Connexoon-enheten ska svara på när du trycker på Kontrollera Fönster. När jag lämnar hemmet frågar jag mig till exempel alltid om jag har släckt alla lampor eller om jag har stängt fönsterjalusierna på bottenvåningen. 25/53

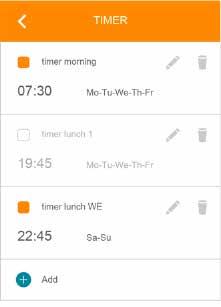

26 Beskrivning E. Klockan Tryck på ikonen för att komma till klockmenyn. Med hjälp av klockan kan du programmera enheterna utifrån klockslag. 26/53

27 Installation E. Klockan a Tryck på för att komma till klockmenyn och tryck sedan på för att ställa in denna funktion. Aktivera eller inaktivera klockan. b För att skapa en annan tidsprogrammering trycker du på. 27/53

28 Installation E. Klockan c Ge din tidsprogrammering ett namn (t.ex. morgon, väckning, sol, kväll, läggdags ) d Ange tidpunkt för programmeringen. e Markera de dagar då du vill att klockan ska aktiveras. f Markera de enheter som du vill utföra åtgärder med. 07:30 28/53

29 Beskrivning f. Hantera solljuset Med solskyddet * kan du styra fönsterjalusier, utvändiga persienner m.m. efter mängden solljus. Det gör att du på sommaren kan upprätthålla en sval inomhustemperatur genom att automatiskt fälla ner jalusier eller utvändiga persienner. * endast om du har solsensorn Sunis wirefree io 29/53

30 Installation F. Hantera solljuset a Tryck på ikonen. Aktivera eller inaktivera solskyddet. b Tryck på knappen för att skapa ett solvillkor. Programmeringen görs efter ett tröskelvärde för solljus, 4 programmeringar kan göras per sensor. 30/53

31 Installation f. Hantera solljuset c Namnge ditt solskydd t.ex. sommarsol, vintersol... d Ange ljusstyrka genom att välja ett av två villkor: högre än eller lägre än, ange sedan ett tröskelvärde med skjutreglaget. För att fastställa tröskelvärdet kan du titta på det aktuellt uppmätta solljuset som visas längst upp på skärmen. e Ange det tidsintervall och de dagar då du vill att detta villkor ska tillämpas. f Markera de enheter som du vill utföra åtgärder med. Välj sedan att få ett meddelande eller inte via e-post eller pushmeddelande när den programmerade funktionen utlöses*. * Aktivera först e-postmeddelanden och/eller push-meddelanden i menyn (se sidan 42) lux 11:30 31/53

32 Beskrivning G. Hantera temperaturen * Med överhettningsskyddet * kan du styra fönsterjalusier, utvändiga persienner m.m. med hjälp av inomhus- eller utomhustemperatur. Det gör att du till exempel kan isolera ditt hem bättre på sommaren, genom att programmera fönsterjalusierna när du är borta så att de stängs när utomhustemperaturen blir för hög. * bara om du har temperatursensorn Thermis wirefree io 32/53

33 Installation G. Hantera temperaturen* a Tryck på ikonen. Aktivera eller inaktivera temperaturskyddet. b Tryck på knappen temperaturvillkor. för att skapa ett 33/53

34 Installation G. Hantera temperaturen* C Namnge ditt överhettningsskydd. D Ange gränstemperaturen genom att välja ett av dessa två villkor: högre än eller lägre än, ange sedan tröskelvärdet med skjutreglaget. För att fastställa tröskelvärdet kan du titta på den aktuellt uppmätta temperaturen som visas längst upp på skärmen. E Ange det tidsintervall och de dagar då du vill att detta villkor ska tillämpas. F Markera de enheter som du vill utföra åtgärder med. Välj sedan att få ett meddelande eller inte via e-post eller push-meddelande när den programmerade funktionen utlöses *. * Aktivera först e-postmeddelanden och/eller push-meddelanden i menyn (se sidan 42) 25 C 11:30 34/53

35 Beskrivning h. Skydda fönstren Med fönsterskyddet * kan du försäkra dig om att fönstren är ordentligt stängda när du har lämnat hemmet. Om du har glömt något fönster kan du automatiskt stänga fönsterjalusierna för det fönstret för ökad säkerhet. Med fönsterskyddet kan du utlösa automatiska funktioner för fönsterpositionen (öppet eller stängt). I VÄNTAN PÅ NYTT FOTO AV DETEKTOR *bara om du har öppningsdetektorn io (1 detektor per fönster) 35/53

36 Installation h. Skydda fönstren a Tryck på knappen. Aktivera eller inaktivera fönsterskyddet. b Tryck på knappen för fönsterskydd. för att skapa ett villkor 36/53

37 Installation h. Skydda fönstren C Namnge fönsterskyddet. D Ange villkoret eller. E Ange det tidsintervall och de dagar då du vill att detta villkor ska tillämpas. F Markera de enheter som du vill utföra åtgärder med. Välj sedan att få ett meddelande eller inte via e-post eller push-meddelande när den programmerade funktionen utlöses. * * Aktivera först e-postmeddelanden och/eller push-meddelanden i menyn (se sidan 42) Öppet 11:30 37/53

38 4 Styra installationen 38/53

39 Beskrivning Styra installationen Du kan trycka på för att få tillgång till ett antal inställningsfunktioner och funktioner för att styra Connexoon Window-appen: logg, meddelandefunktionen, inställningarna, ditt konto, hjälpsystemet, nedkoppling av appen. Konfigurationsmenyn används för att få tillgång till avancerade installationsfunktioner. Endast installatörer har tillgång till den här menyn (se kapitel 5). 39/53

40 Beskrivning A. Logg Via den här menyn kan du med en knapptryckning visa historiken för dina anslutna enheter. En grön punkt framför ett kommando anger att åtgärden utfördes på korrekt sätt. En röd punkt anger att åtgärden avbröts avsiktligt. En orange triangel anger att ett problem har uppstått. Tryck på ikonen för mer information. 40/53

41 Beskrivning b. MEDDELANDEFUNKTIONEN MESSAGES WEDNESDAY 28 JANUARY 2015 Connexoon Window update Dear Connexoon user, Please download the new update of your Connexoon application. I meddelandefunktionen i Connexoon hittar du all information om uppdateringar och kommande nyheter. 41/53

42 Beskrivning c. Inställningar Geolokalisera ditt hem för att få lokala väderprognoser. Aktivera/inaktivera visningen av väderprognosen på startsidan. Aktivera/inaktivera meddelanden via e-post. Ändra användarnamn. I den här menyn kan du aktivera visning av väderprognos, aktivera meddelanden via e-post och/eller pushmeddelanden. Du kan också visa widgetar på din smartphone och/eller Apple Watch, samt ange användarnamn för att anpassa din historik. 42/53

43 Beskrivning d. Mitt konto På den här fliken visas de uppgifter som du angav när du aktiverade Connexoon. 43/53

44 Beskrivning e. Hjälp Du eller din installatör kan fylla i uppgifterna på denna flik så att du kan ta kontakt direkt med honom eller henne om du har frågor. Håll kontakten med installatören genom att ange dennes kontaktuppgifter i appen. Då kan du kontakta honom eller henne med en enda knapptryckning. 44/53

45 avancerade installationsfunktioner 45/53

46 Beskrivning avancerade installationsfunktioner På den här menyn kan du: Registrera nya io-homecontrol-enheter som är kompatibla med Connexoon-enheten. Ta bort enheter. Hantera säkerhetsnyckeln till io-homecontrol för installation. Försiktigt: den här funktionen kan försämra Connexoonenhetens funktion och ska endast användas av installatören. För att komma till dessa funktioner trycker du på. 46/53

47 Installation A. Ansluta io-homecontrol-enheter A Tryck på menyknappen. B Tryck på fliken för konfiguration. C Tryck på. 47/53

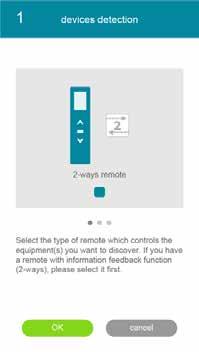

48 Installation A. Ansluta io-homecontrol-enheter FÖNSTER_VARDAGSRUM FÖNSTER_RUM ÖPPNA_JALUSIER D Välj vilken typ av enhet som du vill lägga till i installationen: iomotorer/-ställdon, io-sensorer eller -detektorer eller Philips Hue-belysning och bekräfta sedan genom att trycka på. E Välj typ av manöverenhet enkel- eller dubbelriktad som styr den utrustning som du vill ansluta. Följ sedan anvisningarna på skärmen för att ansluta io-enheterna. F Enheterna har registrerats. Nu kan du: Byta namn på dem genom att trycka på. Ta bort dem genom att trycka på. 48/53

49 Installation b. Hantera nyckelsystemet io-homecontrol-enheter A Tryck på menyknappen. B Tryck på. C Tryck på fliken io system. 49/53

50 Installation C. Skicka io-homecontrol-säkerhetsnyckeln till Connexoon-enheten till en io-homecontrol-fjärrkontroll med återkopplingsfunktion. A Tryck på ikonen B Tryck på för att bekräfta ditt val. C Följ anvisningarna.. 50/53

51 Installation d. Skapa io-homecontrol-säkerhetsnyckeln till en io-homecontrol-fjärrkontroll med återkopplingsfunktion A Tryck på ikonen. B Tryck på knappen bekräfta ditt val. för att C Läs försiktighetsåtgärderna noggrant och följ sedan anvisningarna. 51/53

52 Installation d. Skapa en säkerhetsnyckel io-homecontrol-enheter A Tryck på ikonen. B Tryck på knappen för att bekräfta ditt val. C Läs försiktighetsåtgärderna noggrant och följ sedan anvisningarna. 52/53

53 tillgängliga handledningar Lista över tillgängliga handledningsvideor HANDLEDNING NR 1 HANDLEDNING NR 2 Kontrollera Fönster Solskydd 53/53
