Generellt montagesystem för smygoch foderlister

Transkript

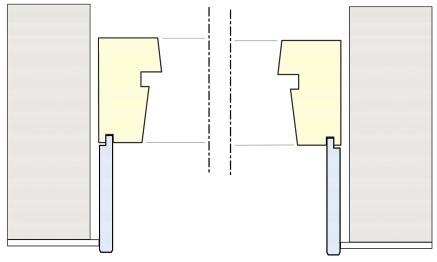

1 Generellt montagesystem för smygoch foderlister Fönstersmygar och foderlister kan utformas med olika material och monteras på olika sätt. Vanliga lösningar är att bekläda fönsternischen med lister av trä, eller att måla alternativt putsa densamma. Traditionella montagelösningar är dock både tids- och arbetskrävande och har i många fall låga estetiska kvalitéer. Nu har Trätek tillsammans med en grupp företag utvecklat ett generellt och branschneutralt montagesystem som eliminerar de flesta nackdelarna med nuvarande montagemetoder. Per-Anders Daerga, Trätek Institutet för träteknisk forskning Traditionella montagelösningar innebär tidskrävande arbete med styckevis montering list för list och arbetsutförandet ger synliga fästdon, glipor och ofta även montageskador. Det nya montagesystemet baserar sig på ett runtomgående smygspår. Ett anslutningspår i karmen i vilket smyglisten skjuts in, se Figur 1. Montagesystemet kan tillämpas på fönster och dörrar. Idag finns flera fönster- och listfabrikanter som på beställning anpassar sina produkter till det nya montagesystemet. Lägenhet på Liljeholmsterrassen, Kvarteret Vänthallen, Liljeholmen, Stockholm. Foderbildande smyg av MDF med fönsterbänk av marmor. Byggherre och byggentreprenör: JM AB; Fönsterleverantör: Kvillsfors Träindustri AB; Listleverantör: Bjelkeslisten AB. Fördelar Montagesystemet erbjuder flera viktiga fördelar enligt nedan och som exemplifieras i Figur 2: Mångsidigt: Listerna kan kombineras till olika utförandealternativ. Det enhetliga Lägenhet på Jar Park, Bærum kommun, Oslo. Smyg av MDF och foder av furu. Byggherre: DnB Eiendom; Byggentreprenör: CM Entreprenør AS; Fönsterleverantör: Elitvinduet AS (dotterbolag till Elitfönster); Listleverantör: Rovent Byggagentur AS. Lägenhet på Vøyensvingen, Sagene, Oslo. Smyg av MDF och foder av furu. Byggherre: Oslo kommun; Byggentreprenör: NCC AB; Fönsterleverantör: Elitvinduet AS (dotterbolag till Elitfönster); Listleverantör: Rovent Byggagentur AS. Foton:Per-Anders Daerga 25

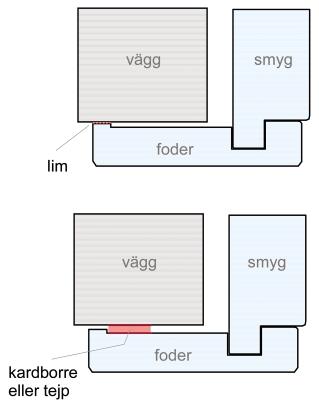

2 gränssnittet mellan smyg/karm respektive foder/smyg underlättar anpassning till kundkrav beträffande fönster-/dörrstorlek, fönsternischens djup och form samt rak eller snedfasad nisch. Montagevänligt: Smyg och foder förmonteras till en självbärande ram som lyfts på plats och skjuts in i smygspåret. Montagetiden reduceras och arbetsutförandet förbättras. Den styckvisa monteringen av listerna liksom distansklossningen mot väggen för att utjämna ojämnheter är eliminerad. Fixering med dolda fästdon är möjlig. Frihet att utforma och anpassa: Systemet är oberoende av fönsterhålets/dörröppningens utseende och väggens konstruktion. Smyglisterna ansluts till karmen och inte mot väggen, vilket gör montagesystemet okänsligt för variationer i vägghålets form och dimension. Det är lika tillämpbart för raka som för sneda fönsternischer. Estetiska kvalitéer: Inga synliga glipor eller springor eftersom smygen ansluts till spår i karm och foder. Inga synliga fästdon eftersom spik eller skruv ej används för fixering. Fixering sker istället genom att smygramen punktlimmas i smygspåret. Används foder kan fixering alternativt ske med kardborreband eller tejp mot väggen. I båda fallen blir fixeringen dold. Lika tillämpbart vid nyproduktion som vid fönster-/dörrbyten: En följd av att listverket fästs till karmen och inte mot väggen. Listerna kan levereras färdigkapade eftersom smygspårets mått är kända när fönstren/ dörrarna är upphandlade. Förtillverkning: Vid element- och volymbyggande kan smyglisterna beställas exaktkapade eftersom längdmåtten är fasta i förhållande till fönstrets/dörrens storlek. Montageprincip för anslutning till fönster Metoden att ansluta smygen i ett spår i fönsterkarmen är en beprövad lösning som tidigare använts i de nordiska länderna och är således förenlig med vår fönstertradition. Utförandet är en etablerad standard i Norge och den tillämpas även i Sverige av bland andra Elitfönster, SP Fönster och Tanumsfönster. Smygspåret möjliggör ett montageutförande av hög kvalitet, med dold infästning och täta fogar mot fönster-/dörrkarm, i smyghörn och mot foder. Den enda egentliga nackdelen är att det kräver ett något större utrymme på karmen än andra montagesystem, vilket kan orsaka utrymmesproblem för en del modeller av inåtgående fönster. Montageprincipen är enkel. Smyglisterna ansluts till ett runtomgående spår i fönsterkarmen. Man kan särskilja två olika fall, foderbildande smyg respektive smyg och foder. Foderbildande smyg: Smyglisterna skruvas ihop till en självbärande ram, som sedan lyfts på plats och skjuts in i smygspåret. Smygramen fixeras genom punktlimning i spåret. Smyg och foder: Smyglisterna skruvas ihop till en självbärande ram på samma sätt som för foderbildande smyg. Därefter limmas foderlisterna i ett spår till smygramen, varefter hela paketet lyfts på plats och skjuts in i smygspåret. Paketet fixeras till väggen via fodret med t.ex. kardborreband eller tejp. Smygspåret fungerar i detta fall som en rörelsefog den medger lägesjustering av smygen i djupled vid monteringen och erbjuder smygramen svällutrymme vid fuktinducerade dimensionsförändringar under användningsskedet. Genom att smygen ansluts till fönsterkarmen istället för fönsternischen (väggen), och karmens mått är kända, kan listerna levereras färdigkapade. För tillverkningen av smyglisterna behövs endast mått på: fönsternischens djup samt smygspårets vertikala och horisontella längd mätt längs spårets insida. Figur 1. Princip för anslutning av smyg till fönster med smygspår. Systemet kan även användas på dörrar. Geometriska gränssnitt Gränssnittet karm-smyg visas i Figur 3(a). Spårbredden är 10 mm och tappbredden 9,7 mm. Måtten är kompatibla med den norska standarden för smyganslutning. Gränssnittet smyg-foder respektive fodervägg utformas av listtillverkaren. Fodret kan fixeras mot väggen med lim, kardborreband eller dubbelhäftande tejp. Kardborreband eller tejp placeras i en urfräsning på fodrets baksida och blir dolda, se Figur 3(b). Spik eller skruv behövs ej. Kardborreband eller tejp ger en dold fixe- 26

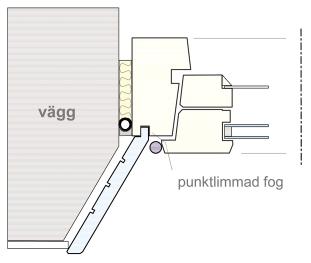

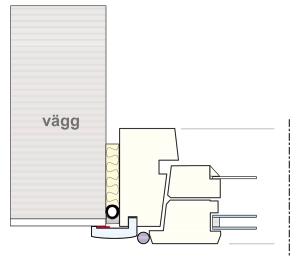

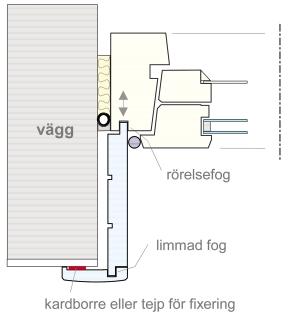

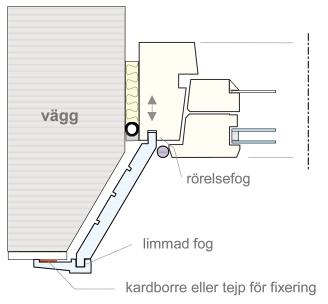

3 Smyg med frontanslutet foder. Smyg och foder för sned fönsternisch. Foderbildande smyg. Foder i smygspår för en karmplacering i liv med insida yttervägg. Foderbildande smyg för sned fönsternisch. Kvartslist i smygspår. Figur 2. Montagesystemet med exempel på olika utförandealternativ. Exemplen visar bara principlösningr. 27

4 ring av fodret mot väggen. Jämfört med spik är de estetiska fördelarna stora. Kardborrealternativet medger dessutom att smygramen kan tas bort i efterhand, vilket är praktiskt om väggen ska målas eller tapetseras, eller om man av någon anledning behöver inspektera fönster och yttervägg. Montagestudie på fönster En montagestudie på fönster har genomförts för att undersöka montagevänlighet, effektiv montagetid och montagekvalitet. Några av utförandealternativen i Figur 2 har provats. Som referens användes en vanligt förekommande montagemetod där listerna monteras styckvis, distansklossas och spikas mot väggen. Montaget genomfördes så att smyg, och i det fall där foder användes, förmonterades till en självbärande ram som lyftes på plats i karmens smygspår. För fixering mot vägg testades både lim och kardborreband. Den effektiva montagetiden visade att det nya montagesystemet är genomgående snabbare och enklare att arbeta med. Utföranden med foderbildande smyg monterades 3,1 gånger snabbare jämfört med referensmetoden. Med färdigkapade lister gick montaget 8,6 gånger snabbare. Utföranden med smyg och foder monterades mellan 2,5 till 3,4 gånger snabbare än referensmetoden beroende på utförande. Med färdigkapade lister gick montaget 3 till 6,2 gånger snabbare. Montagetiderna bör betraktas som riktvärden. Montagekvaliteten blev bra med knappt några monteringsskador, och täta fogspringor mellan smyg-karm och smyg-foder. Snickarna som utförde monteringen uppskattade montagesystemets enkelhet. Marknadsinventering En marknadsinventering föregick utvecklingsarbetet med montagesystemet. Den omfattade intervjuer med arkitekter, projektörer, byggentreprenörer, montörer, husfabrikanter och fastighetsförvaltare. Den visade bland annat följande: Det traditionella valet av fönsteranslutningar styrs vanligtvis genom byggentreprenörens upphandling. De egenskaper hos de inre fönsteranslutningarna som värderas högt av alla yrkeskategorier är enkel montering, lågt pris, estetik och hållbara material. De montageproblem som förekommer kan härledas till avsaknad av en genomtänkt montagemetod. Fig 3 (a). Styrande mått för spår i karm. Fig 3 (b). Fixering mot vägg kan ske genom punktlimning eller med kardborre eller tejp. Fig. 3 Gränssnitt karm-smyg 3(a) och smyg foder mot vägg 3 (b). ränssnittet karm smyg överensstämmer med den norska standarden. Gränssnittet smyg foder och foder vägg utformas av listtillverkaren. 28

5 De intervjuade fick även ange vilka krav och önskemål man ställer på ett montagesystem. Arkitekter/projektörer betonade friheten att kunna gestalta fönstret och fönsternischen utifrån varje byggprojekts förutsättningar. Byggentreprenörer/husfabrikanter prioriterar det som förenklar montagearbetet. Sammanfattning Ett montagesystem baserat på ett runtomgående smygspår i karmen har förutsättningar att kunna användas som ett generellt anslutningssystem för smyg och foder av trä, med tillämpning inom både nyproduktion och fönsterbyten. Det kan även tillämpas på dörrar. Montaget förenklas avsevärt, kvaliteten på arbetsutförandet ökar, och man får en infästning utan spik eller skruv. Montagesystemet klarar de flesta fönstertyper och är oberoende av väggens konstruktion och fönsterhålets utseende. Gränssnittet fönsterkarm-smyg är oberoende av fönster- och listtillverkare och kompatibelt med den norska standarden för smyganslutning. Här följer några råd och rekommendationer för montagesystemets utförande. Smyg och foder förmonteras lämpligen till en självbärande ram. Monteringen går avsevärt snabbare och montagekvaliteten med dolda fästdon och fogspringor blir betydligt bättre i jämförelse med att spika smyg och foder mot väggen. Smyg- och foderlisterna kan antingen kapas till rätt längd vid montaget eller levereras färdigkapade. Färdigkapade lister minimerar leveransvolymen, underlättar monteringen och ger inget spill. Det förutsätter dock en bra kommunikation mellan beställare, fönstertillverkare och listtillverkare. För utförandealternativ med både smyg och foder kan dolda fästdon som kardborreband och dubbelhäftande tejp användas för att fixera fodret mot väggen. Kardborrealternativet medger att smyg- och foderramen kan tas bort i efterhand, till exempel om väggen behöver målas eller tapetseras. Det finns inga montagetekniska begränsningar som hindrar att fönster och inre fönsteranslutningar upphandlas och levereras tillsammans. Medverkande företag och finansiering Följande företag har medverkat i projektet: Assi Domän Interiör AB, Bjelkeslisten AB, Chalmers Sektionen för arkitektur, Elitfönster AB, Gapro Umeå AB, Lindbäcks Bygg AB, SP Fönster AB, SSC Snidex AB och 3M Svenska AB. Svenskt Trä och Vinnova har finansierat utvecklingen av montagesystemet. Beskrivningen I HusAMA 98 finns följande koder och rubriker för att beskriva montagesystemet för smyg och foderlister. NSC Smyglister av trä för fönster, dörrar e d NSC Foderlister av trä för fönster, dörrar e d För att beskriva fönsterkarmens profilutformning används följande koder och rubriker, beroende på fönsterkonstruktion. NSC.1101 Fönster och fönsterdörrar av trä och allmänt konstruktionsstål NSC.1103 Fönster och fönsterdörrar av trä och aluminium NSC.112 Fönster och fönsterdörrar av trä Motsvarande koder och rubriker för dörrar är: NSC.212 Ytterdörrar av trä NSC.222 Innerdörrar av trä 29
