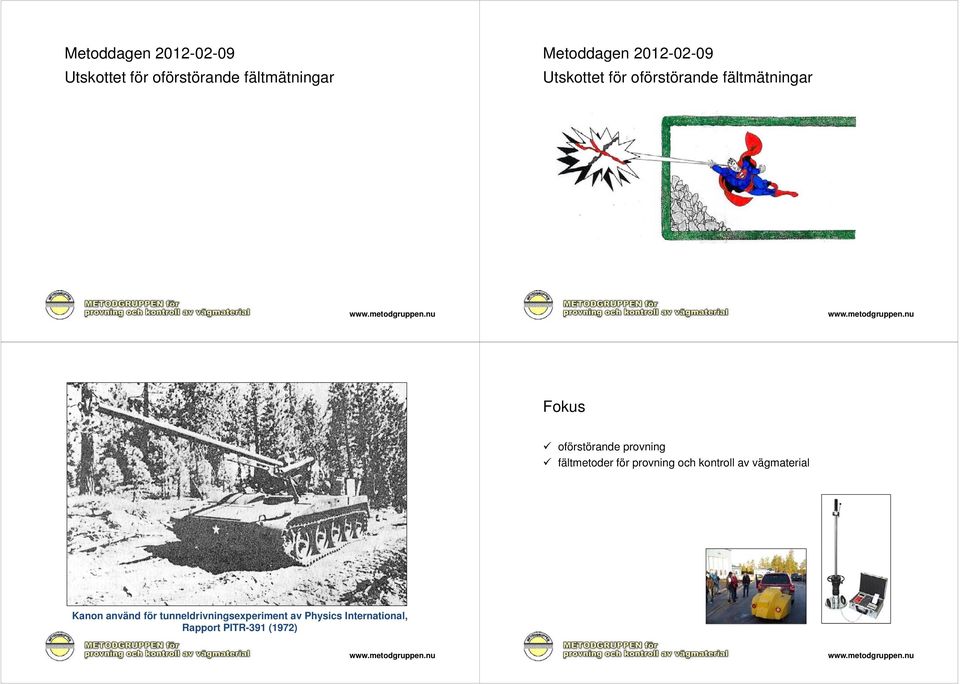

1 Metoddagen Utskottet för oförstörande fältmätningar Metoddagen Utskottet för oförstörande fältmätningar Fokus oförstörande provning fältmetoder för provning och kontroll av vägmaterial Kanon använd för tunneldrivningsexperiment av Physics International, Rapport PITR-391 (1972)

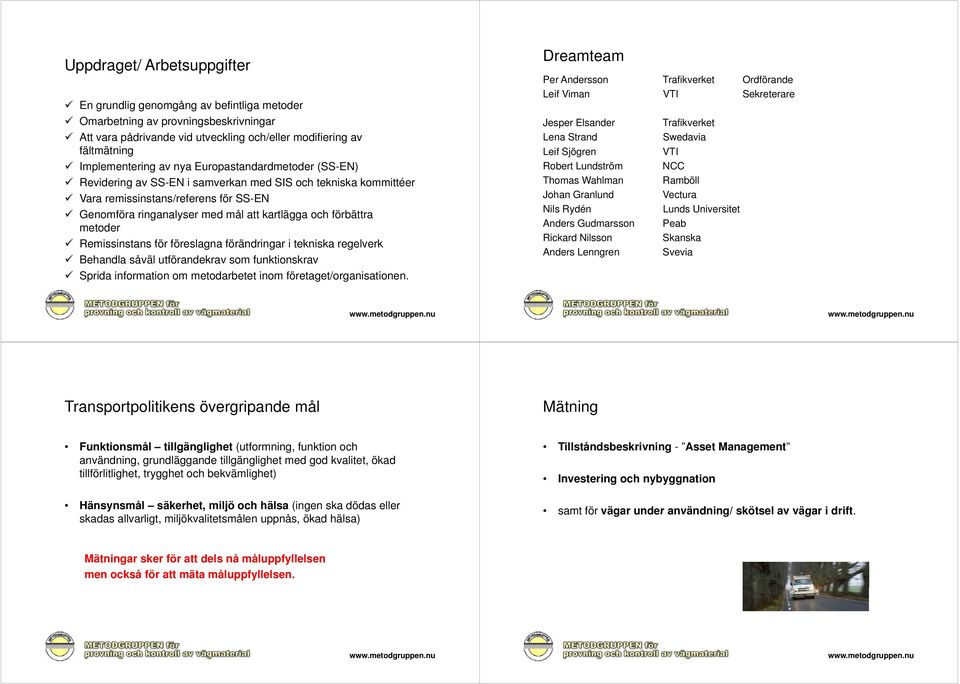

2 Uppdraget/ Arbetsuppgifter En grundlig genomgång av befintliga metoder Omarbetning av provningsbeskrivningar Att vara pådrivande d vid utveckling och/eller modifiering i av fältmätning Implementering av nya Europastandardmetoder (SS-EN) Revidering av SS-EN i samverkan med SIS och tekniska kommittéer Vara remissinstans/referens för SS-EN Genomföra ringanalyser med mål att kartlägga och förbättra metoder Remissinstans för föreslagna förändringar i tekniska regelverk Behandla såväl utförandekrav som funktionskrav Sprida information om metodarbetet inom företaget/organisationen. Dreamteam Per Andersson Trafikverket Ordförande Leif Viman VTI Sekreterare Jesper Elsander Trafikverket Lena Strand Swedavia Leif Sjögren VTI Robert Lundström NCC Thomas Wahlman Ramböll Johan Granlund Vectura Nils Rydén Lunds Universitet Anders Gudmarsson Peab Rickard Nilsson Skanska Anders Lenngren Svevia Transportpolitikens övergripande mål Mätning Funktionsmål tillgänglighet (utformning, funktion och användning, grundläggande tillgänglighet med god kvalitet, ökad tillförlitlighet, trygghet och bekvämlighet) Hänsynsmål säkerhet, miljö och hälsa (ingen ska dödas eller skadas allvarligt, miljökvalitetsmålen uppnås, ökad hälsa) Tillståndsbeskrivning - Asset Management Investering och nybyggnation samt för vägar under användning/ skötsel av vägar i drift. Mätningar sker för att dels nå måluppfyllelsen men också för att mäta måluppfyllelsen

3 Ändamål mätning Planering - Väghållare nationell; regional eller driftområde Produktionsstöd - Utförare/ Entreprenör Kontroll av resultat - Kontrakt (beställare/utförare) Forskningsunderlag - Universitet, Institut och övriga forskningsutförare Krav på mätning Mätningar görs för att kvalitativt fastställa ett tillstånd för en given egenskap. Kraven på mätningar är; objektiva repeterbara, reproducerbara Spårbara känd noggrannhet. valida (mäta rätt egenskap) Vidare ska mätningen utföras utan att förstöra mätobjektet ske på ett trafiksäkert t sätt Typ av mätning Typ av mätning Mobil (flyttbar), kan vara stickprov eller intermittent verkande metod, samt både sektion och yttäckande men kräver stängning och skydd vid mätning

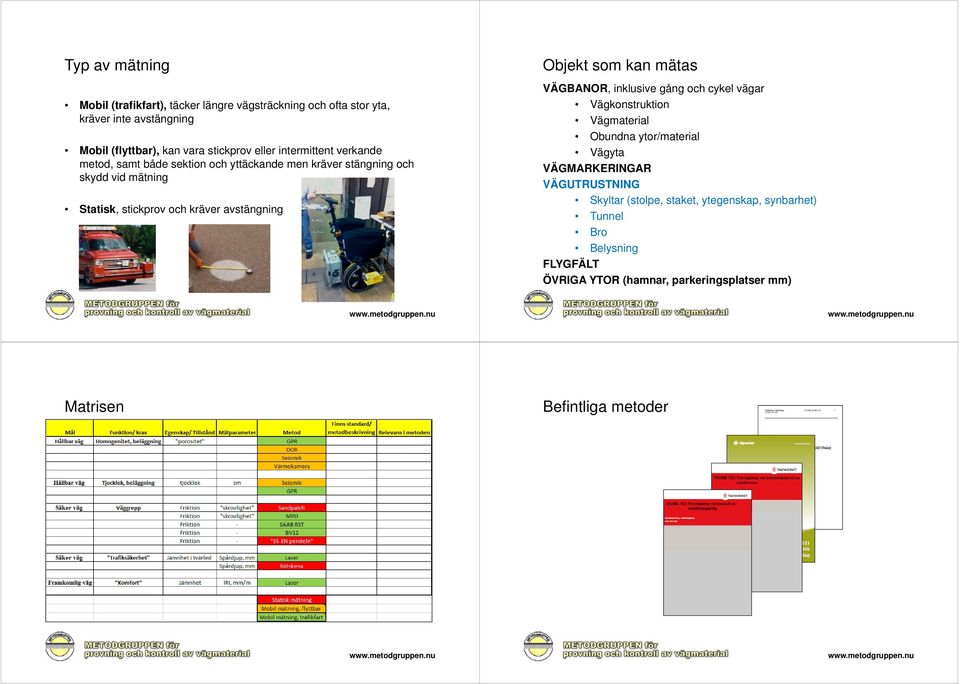

4 Typ av mätning Mobil (flyttbar), kan vara stickprov eller intermittent verkande metod, samt både sektion och yttäckande men kräver stängning och skydd vid mätning Statisk, stickprov och kräver avstängning Objekt som kan mätas VÄGBANOR, inklusive gång och cykel vägar Vägkonstruktion Vägmaterial Obundna ytor/material t Vägyta VÄGMARKERINGAR VÄGUTRUSTNING Skyltar (stolpe, staket, ytegenskap, synbarhet) Tunnel Bro Belysning FLYGFÄLT ÖVRIGA YTOR (hamnar, parkeringsplatser mm) Matrisen Befintliga metoder

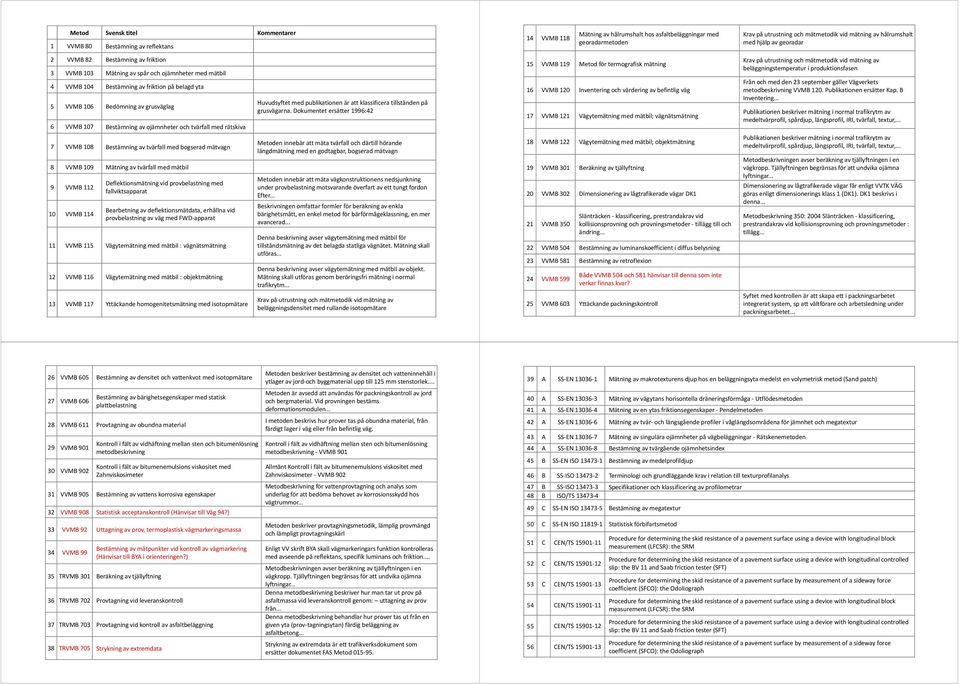

5 Metod Svensk titel Kommentarer 1 VVMB 80 Bestämning av reflektans 2 VVMB82 Bestämningav friktion 3 VVMB 103 Mätning av spår och ojämnheter med mätbil 4 VVMB 104 Bestämning av friktion på belagd yta 5 VVMB 106 Bedömning av grusväglag 6 VVMB 107 Bestämning av ojämnheter och tvärfall med rätskiva 7 VVMB 108 Bestämning av tvärfall med bogserad mätvagn 8 VVMB 109 Mätning av tvärfall med mätbil 9 VVMB VVMB 114 Deflektionsmätning vid provbelastning med fallviktsapparat Bearbetning av deflektionsmätdata, dflkti ätdt erhållna vid provbelastning av väg med FWD apparat Huvudsyftet med publikationen är att klassificera tillstånden på grusvägarna. Dokumentet ersätter 1996:42 Metoden innebär att mäta tvärfall och därtill hörande längdmätning med en godtagbar, bogserad mätvagn Metoden innebär att mäta vägkonstruktionens nedsjunkning under provbelastning motsvarande överfart av ett tungt fordon Efter... Beskrivningen omfattar formler för beräkning av enkla bärighetsmått, en enkel metod för bärförmågeklassning, en mer avancerad... Denna beskrivning avser vägytemätning med mätbil för 11 VVMB 115 Vägytemätning med mätbil : vägnätsmätning tillståndsmätningav det belagda statliga vägnätet. Mätning skall utföras VVMB 116 Vägytemätning med mätbil : objektmätning 13 VVMB 117 Yttäckande homogenitetsmätning med isotopmätare Denna beskrivning avser vägytemätning med mätbil av objekt. Mätning skall utföras genom beröringsfri mätning i normal trafikrytm... t Krav på utrustning och mätmetodik vid mätning av beläggningsdensitet med rullande isotopmätare 14 VVMB 118 Mätning av hålrumshalt hos asfaltbeläggningar med georadarmetoden 15 VVMB 119 Metod för termografisk mätning 16 VVMB 120 Inventering och värdering av befintlig väg 17 VVMB 121 Vägytemätning med mätbil; vägnätsmätning 18 VVMB 122 Vägytemätning med mätbil; objektmätning 19 VVMB 301 Beräkning av tjällyftning 20 VVMB 302 Dimensionering av lågtrafikerade vägar DK1 21 VVMB 350 Slänträcken klassificering, prestrandakrav vid kollisionsprovning och provningsmetoder tillägg till och ändring VVMB504 Bestämning av luminanskoefficient i i diffus belysning 23 VVMB 581 Bestämning av retroflexion 24 VVMB 599 Både VVMB 504 och 581 hänvisar till denna som inte verkar finnas kvar? 25 VVMB 603 Yttäckande packningskontroll Krav på utrustning och mätmetodik vid mätning av hålrumshalt med hjälp av georadar Krav på utrustning t och mätmetodik t vid mätning av beläggningstemperatur i produktionsfasen Från och med den 23 september gäller Vägverkets metodbeskrivning VVMB 120. Publikationen ersätter Kap. B Inventering... Publikationen beskriver mätning i normal trafikrytm av medeltvärprofil, spårdjup, längsprofil, IRI, tvärfall, textur,... Publikationen beskriver mätning i normal trafikrytm av medeltvärprofil, spårdjup, längsprofil, IRI, tvärfall, textur,... Metodbeskrivningen avser beräkning av tjällyftningen i en vägkropp. Tjällyftningen begränsas för att undvika ojämna lyftningar... Dimensionering av lågtrafikerade vägar får enligt VVTK VÄG göras enligt dimensionerings klass 1 (DK1). DK1 beskrivs i denna... Metodbeskrivning 350: 2004 Slänträcken klassificering, prestrandakrav vid kollisionsprovning och provningsmetoder : tillägg... Syftet med kontrollen är att skapa ett i packningsarbetet integrerat system, sp att vältförare och arbetsledning under packningsarbetet VVMB 605 Bestämning av densitet och vattenkvot med isotopmätare Bestämning av bärighetsegenskaper g med statisk 27 VVMB 606 plattbelastning 28 VVMB 611 Provtagning av obundna material 29 VVMB VVMB 902 Kontroll i fält av vidhäftning mellan sten och bitumenlösning metodbeskrivning Metoden beskriver bestämning av densitet och vatteninnehåll i ytlager av jord och byggmaterial upp till 125 mm stenstorlek... Metoden är avsedd att användas för packningskontroll av jord och bergmaterial. Vid provningen bestäms deformationsmodulen... I metoden beskrivs hur prover tas på obundna material, från färdigt lager i väg eller från befintlig väg. Kontroll i fält av vidhäftning mellan sten och bitumenlösning metodbeskrivning VVMB 901 Kontroll i fält av bitumenemulsions viskositet med Allmänt Kontroll i fält av bitumenemulsions viskositet med Zahnviskosimeter Zahnviskosimeter VVMB VVMB 905 Bestämning av vattens korrosiva egenskaper 32 VVMB908 Statistisk acceptanskontroll (Hänvisartill Väg 94?) 33 VVMB 92 Uttagning av prov, termoplastisk vägmarkeringsmassa 34 VVMB 99 Bestämning av mätpunkter vid kontroll av vägmarkering (Hänvisar till BYA i orienteringen?) Metodbeskrivning för vattenprovtagning och analys som underlag för att bedöma behovet av korrosionsskydd hos vägtrummor... Metoden beskriver provtagningsmetodik, lämplig provmängd och lämpligt provtagningskärl Enligt VV skrift BYA skall vägmarkeringarsfunktion kontrolleras med avseende på reflektans, specifik luminans och friktion TRVMB 301 Beräkning av tjällyftning Metodbeskrivningen avser beräkning av tjällyftningen i en vägkropp. Tjällyftningen begränsas för att undvika ojämna lyftningar TRVMB 702 Provtagning vid leveranskontroll Denna metodbeskrivning beskriver hur man tar ut prov på asfaltmassa vid leveranskontroll genom: uttagning av prov från TRVMB 703 Provtagning vid kontroll av asfaltbeläggning Denna metodbeskrivning behandlar hur prover tas ut från en given yta (prov tagningsytan) färdig beläggningav asfaltbetong TRVMB Strykning av extremdata Strykning av extremdata är ett trafikverksdokument som ersätter dokumentet FAS Metod A SS EN Mätning av makrotexturens djup hos en beläggningsyta medelst en volymetrisk metod (Sand patch) 40 A SS EN Mätning av vägytans horisontella dräneringsförmåga Utflödesmetoden 41 A SS EN Mätning av en ytas friktionsegenskaper Pendelmetoden 42 A SS EN Mätning av tvär och längsgående profiler i våglängdsområdena för jämnhet och megatextur 43 A SS EN Mätning av singulära ojämnheter på vägbeläggningar Rätskenemetoden 44 A SS EN Bestämning av tvärgående ojämnhetsindex 45 B SS EN ISO Bestämning av medelprofildjup 46 B SS ISO Terminologi och grundläggande kravi relation till texturprofilanalys 47 B SS ISO Specifikationer och klassificering av profilometrar 48 B ISO/TS C SS EN ISO Bestämning av megatextur 50 C SS EN ISO Statistisk förbifartsmetod 51 C CEN/TS C CEN/TS C CEN/TS CEN/TS CEN/TS CEN/TS Procedure for determining the skid resistance of a pavement surface using a device with longitudinal block measurement (LFCSR): the SRM Procedure for determining the skid resistance of a pavement surface using a device with longitudinal controlled slip: the BV 11 and Saab friction tester (SFT) Procedure for determining the skid resistance of a pavement surface by measurement of a sideway force coefficient (SFCO): the Odoliograph Procedure for determining the skid resistance of a pavement surface using a device with longitudinal block measurement (LFCSR): the SRM Procedure for determining the skid resistance of a pavement surface using a device with longitudinal controlled slip: the BV 11 and Saab friction tester (SFT) Procedure for determining the skid resistance of a pavement surface by measurement of a sideway force coefficient (SFCO): the Odoliograph
