1 ABUS produktprogram för pelar- och väggsvängkranar 6,3 t. Svängkranar

2 2 ABUS Svängkranar Ger produktivitet varje dag

3 3

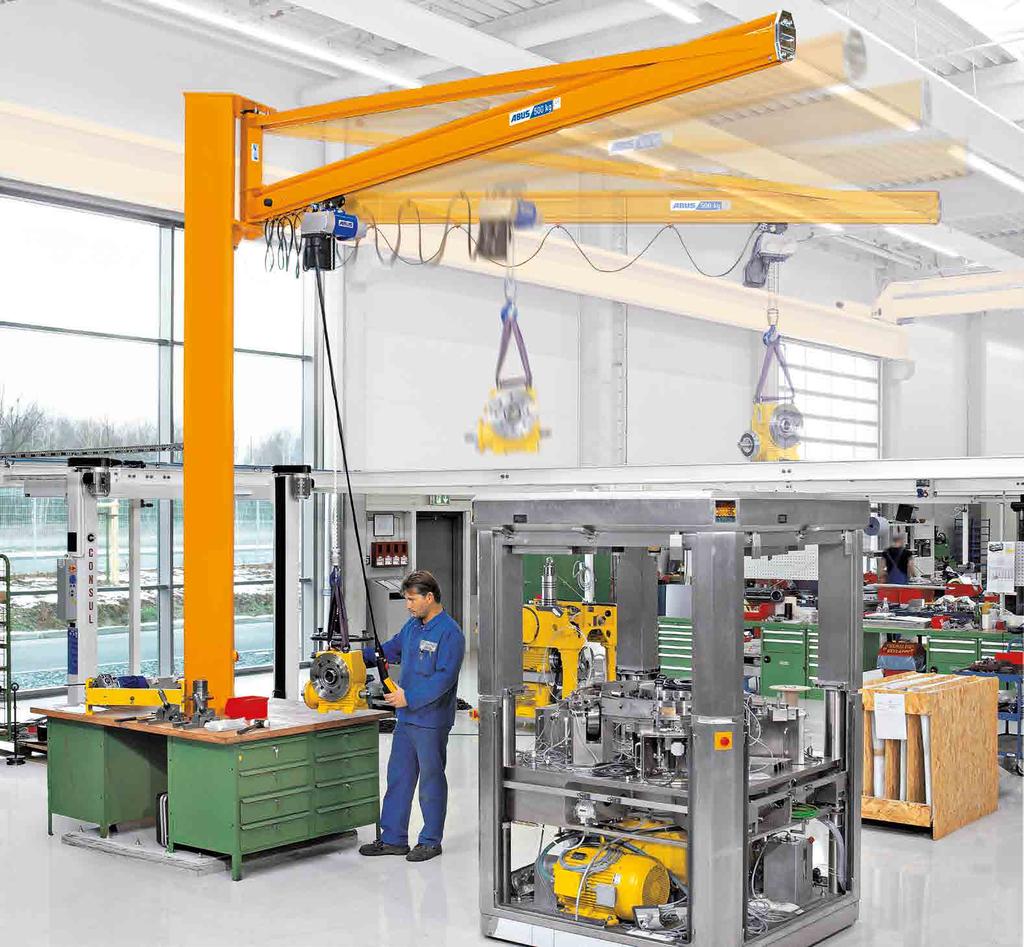

4 ABUS pelarsvängkranar Lätta lyft När man arbetar i ett arbetslag kan man förena de enskildas styrka till en gemensam kraft för företaget. ABUS svängkranar är kraftfulla och tillförlitliga medlemmar i ett arbetslag som underlättar arbetet. Tack vare ett brett svängkranssortiment kan ABUS erbjuda flexibla och prisvärda materialflödeslösningar. ABUS svängkranar kan anpassas individuellt till den aktuella situationen från montering till telfrar med extrautrustning; komplett med ABUS kvalitet. Man behöver bara trycka på en knapp så klarar de med lätthet av laster 6,3 t. Det är utan betydelse om de står på en egen pelare eller om de är monterade på väggen. Om maskiner ska riggas, tunga verktyg ska bytas eller om arbetsstycken ska lyftas upp på arbetsbord ABUS svängkranar underlättar lyftarbetet, höjer produktiviteten och ökar säkerheten. 4

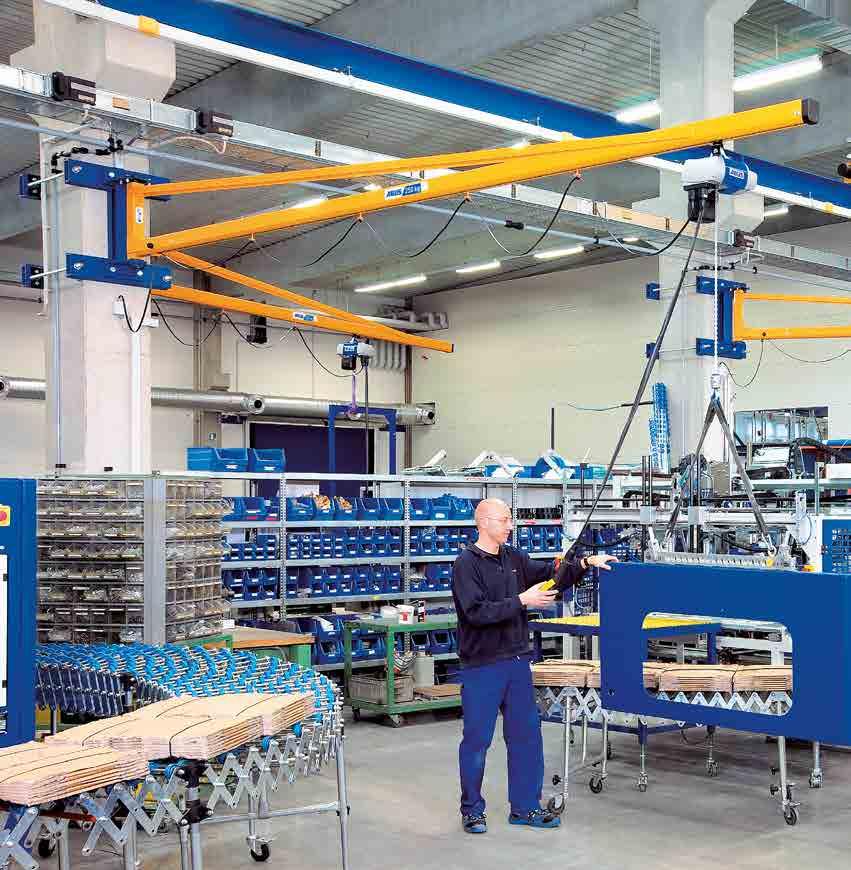

5 ABUS väggsvängkranar Underlättar arbetet Här hittar du informationen: S. 6/7 Snabb översikt/standardutförande S ABUS en detaljerad beskrivning av svängkranarna S. 12/13 Fullständiga lösningar S Svängkranar hos våra kunder S. 18/19 Monteringslösningar S Extrautrustning S. 23 ABUS telfrar S. 24 ABUS kransystem, alla produkter S. 25 Formulär förfrågan 5

6 2 t 2 t ABUS svängkranar Teknisk översikt Monteringssituation Svängradie Krantyp Telfrar Rörelse Manövrering Montering (beroende på lyftförmåga/utliggning) LS Konstruktion Lyftförmåga Utliggning Löpvagnsmanövrering Svängning 1 t 7 m 270 Kättingtelfer manuell via manöverdon ansluten till kättingtelfern Fundament med ankarbult Fundament med idealankare Fristående Pelarsvängkranar 0,5 t 4 t 7 m 10 m 270 n x 360 LSX VS Kättingtelfer Kättingtelfer manuell eller eldriven manuell eller eldriven manuell via manöverdon ansluten till kättingtelfern via manöverdon ansluten till kättingtelfern eller separat åkbart manöverdon Mellanplatta med ankarskruvar Ankarplatta med betongankare Fundament med ankarbult VS Ankarplatta med betongankare 6,3 t 10 m n x 360 Lintelfer eldriven separat åkbart manöverdon Mellanplatta med ankarskruvar LW 1 t 7 m 180 * Kättingtelfer manuell via manöverdon ansluten till kättingtelfern LWX På pelare eller vägg Väggsvängkranar 0,5 t 4 t 7 m 10 m 180 * 180 * VW Kättingtelfer Kättingtelfer manuell eller eldriven manuell eller eldriven manuell via manöverdon ansluten till kättingtelfern via manöverdon ansluten till kättingtelfern eller separat åkbart manöverdon Väggkonsol på stålpelare Klämkonsol på pelare Svetsplattor på hallpelare/-vägg Väggkonsol på armerad betongvägg VW 180 * Den effektiva svängradien varierar beroende på monteringssituationen; den kan vara mer eller mindre än t 10 m 180 * Lintelfer eldriven separat åkbart manöverdon 6

7 Standardutförande En bas för säkert arbete Tillverkningsföreskrifter Allmänt utförande Telfrar och löpvagnar Utförande enligt DIN (kranar, grundläggande krav på bärande konstruktioner av stål) och EN (elektrisk utrustning till maskiner) Svängkranarna och telfrarna uppfyller kraven i EG-direktivet samt apparat- och produktsäkerhetslagen Flänsad pelarfot för säker överföring av krafter och moment Rostskydd genom sandblästring enligt DIN Enskiktslack på pelare och kranarm RAL 1007, påskliljegul Direktstyrning med styrspänning 400V/50Hz (för svängkranar med kättingtelfer ABUCompact GM8 och lintelfer som standard styrspänning 48 V) Komplett elsystem inkl. låsbar nätströmbrytare och kabel till telfern Elektrisk utrustning i isoleringsklass F, skyddsklass IP 55 Manövrering med hängmanöverdonet ABUCommander (skyddsklass IP 65) från golvet ABUS kättingtelfer ABUCompact 2-stegs lyfthastighet för snabblyft och långsam sänkning med precision 1:4 (1:6 vid ABUCompact GM8) Polomkopplingsbar rotormotor med elektromagnetisk ventilerad skivbroms Justerbar slirkoppling för tillförlitligt skydd mot mekanisk överbelastning Enkla elektriska snabbkopplingar för matar- och manöverkablar Isoleringsklass F, skyddsklass IP 55 Motorkåpa ytskikt RAL 5017, trafikblå Stark, förzinkad profilstålkätting med kättingsamlare Löpvagn med kullagring för manuell förflyttning, åker på underfläns eller i profilen på kranarmen Ändlägesbegränsning av löpvagnsrörelsen genom elastiska buffertar ABUS lintelfer GM 2-stegs lyfthastighet för snabblyft och långsam sänkning med precision, 1:6 2-stegs tväråksrörelse, 1:4 Polomkopplingsbara rotormotorer med elektromagnetiska ventilerade skivbromsar Kontaktorstyrning 48 V Elektroniskt överlastskydd med drifttidsräknare (ingår som standard inom EG-maskindirektivets giltighetsområde) Enkla elektriska snabbkopplingar Isoleringsklass F, skyddsklass IP 55 Lyftgränsbrytare för högsta och lägsta krokläge Lack RAL 5017, trafikblå Specialtillverkad förzinkad lina för lång livslängd Fördelaktiga mått tack vare den kompakta konstruktionen Minimalt underhåll tack vare snabbkopplingar och kapslad växellåda med kontinuerlig smörjning av växel och lager Användningsområden ABUS svängkranar och komponenter är avsedda för inomhusdrift vid normal industriell användning. 7

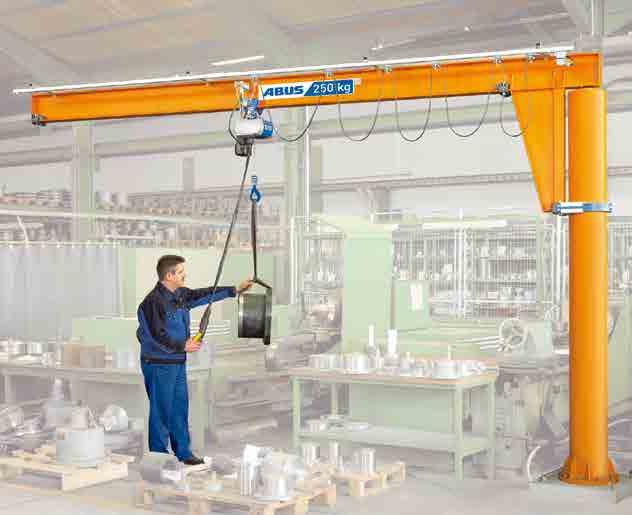

8 Nominell svängradie 270 *) beroende på lyftkapacitet ABUS pelarsvängkran LS Upplyftande arbete Lyftförmåga: 1 t Utliggning: 7 m *) med kättingtelfer lätt konstruktion med låg egenvikt (DIN H2/B2) kranarm och pelare av stadiga stålprofiler säker förankring tack vare flänsad pelarfot löpvagn med lättlöpande plasthjul kvadratisk kranpelare Utliggning Lyftförmåga Utliggning Lyftförmåga 80 kg 125 kg 500 kg 1000 kg 3 m 5 m 6 m 7 m Nominell svängradie 180 *) beroende på lyftkapacitet ABUS väggsvängkran LW Lätt avlastning Lyftförmåga: 1 t Utliggning: 7 m *) med kättingtelfer lätt konstruktion med låg egenvikt (DIN H2/B2) kranarm och pelare av stadiga stålprofiler väggkonsol standard löpvagn med lättlöpande plasthjul 80 kg 125 kg 500 kg 1000 kg 3 m 5 m 6 m 7 m 8

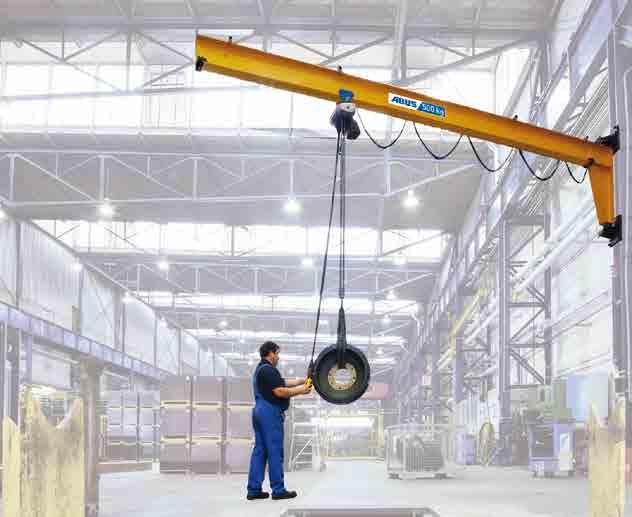

9 ABUS pelarsvängkran LSX Extra lyfthöjd Lyftförmåga: 0,5 t Utliggning: 7 m *) med kättingtelfer stabil konstruktion (DIN H2/B2) kompakt kranarm ger optimal lyfthöjd lättrörlig kranarmslagring säker förankring tack vare flänsad pelarfot lätt telfermontering genom avtagbar ändplatta på kranarm och justerbara klämbuffertar Nominell svängradie 270 *) beroende på lyftkapacitet Utliggning Lyftförmåga 125 kg 500 kg 4 m 6 m 7 m ABUS väggsvängkran LWX Kompakt bygghöjd Lyftförmåga: 0,5 t Utliggning: 7 m *) med kättingtelfer stabil konstruktion (DIN H2/B2) kompakt kranarm ger optimal lyfthöjd väggkonsol standard lätt telfermontering genom avtagbar ändplatta på kranarm och justerbara klämbuffertar Nominell svängradie 180 *) beroende på lyftkapacitet Utliggning Lyftförmåga 125 kg 500 kg 4 m 6 m 7 m 9

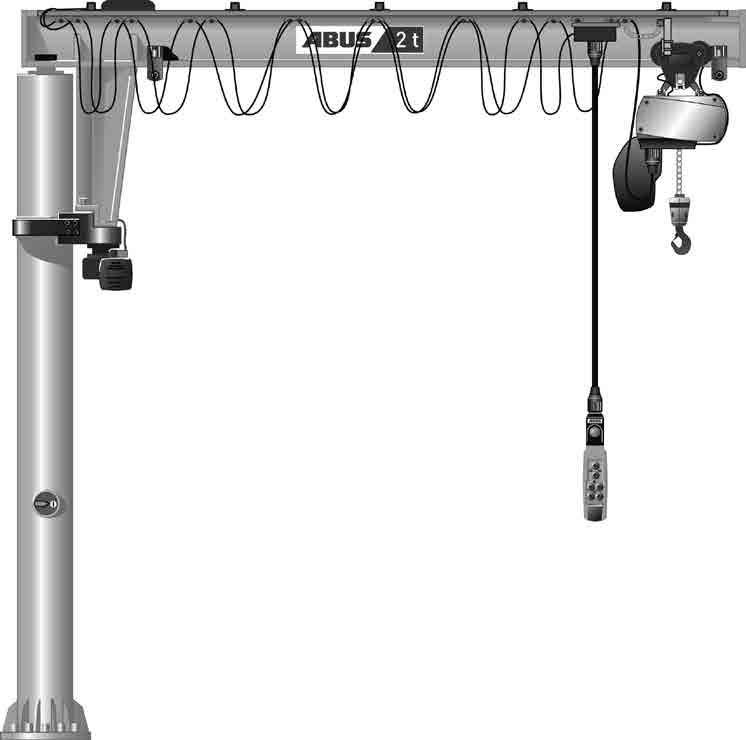

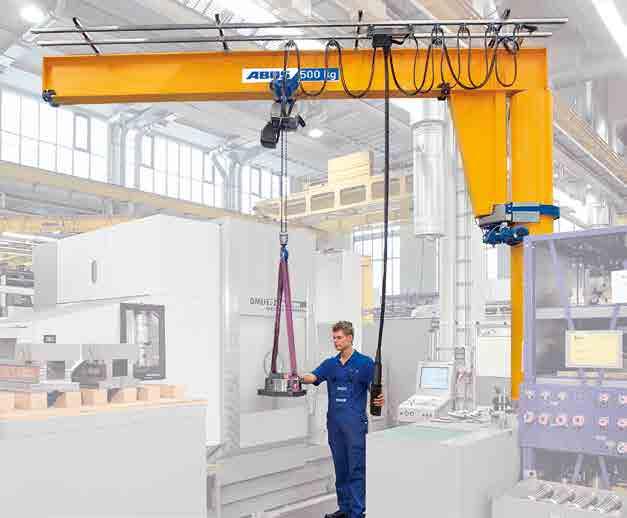

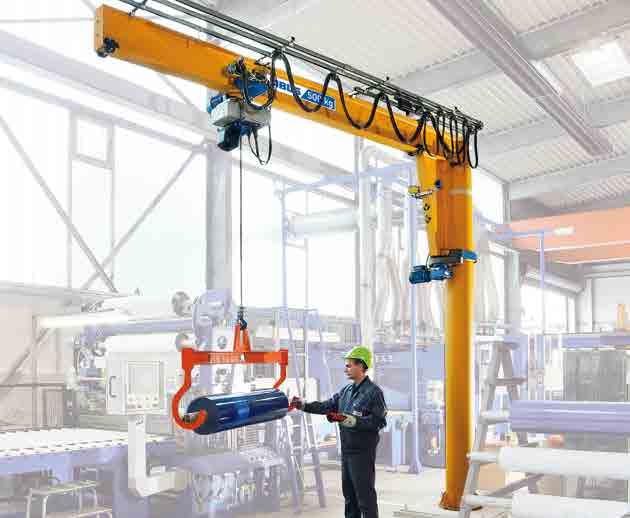

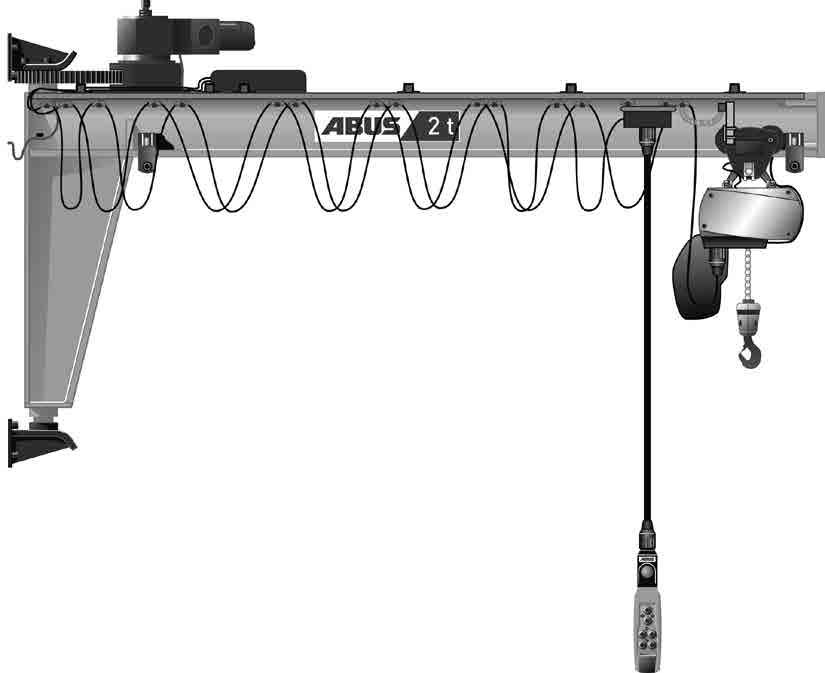

10 Nominell svängradie *) beroende på lyftkapacitet ABUS pelarsvängkran VS Total tillgänglighet 2 t Lyftförmåga: 4 t Utliggning: 10 m *) med kättingtelfer medeltung konstruktion (DIN H2/B3) kompakt kranarm ger optimal lyfthöjd säker förankring tack vare flänsad pelarfot lätt telfermontering genom avtagbar ändplatta på kranarm och justerbara klämbuffertar elsystem inkl. släpringsdon Utliggning Lyftförmåga Utliggning Lyftförmåga 125 kg 500 kg 1000 kg 1600 kg 2000 kg 2500 kg 3200 kg 4000 kg 5 m 7 m 8 m 9 m 10 m 2 t Bild: VS med extrautrustning (svängmotor och separat åkbart manöverdon) Nominell svängradie 180 *) beroende på lyftkapacitet ABUS väggsvängkran VW Ett fritt golv 2 t Lyftförmåga: 4 t Utliggning: 10 m *) med kättingtelfer medeltung konstruktion (DIN H2/B3) kompakt kranarm ger optimal lyfthöjd lätt telfermontering genom avtagbar ändplatta på kranarm och justerbara klämbuffertar 125 kg 500 kg 1000 kg 1600 kg 2000 kg 2500 kg 3200 kg 4000 kg 5 m 7 m 8 m 9 m 10 m 2 t 2 t Bild: VS med extrautrustning (svängmotor och separat åkbart manöverdon) 10

11 Lyftförmåga: 6,3 t Utliggning: 10 m *) med lintelfer medeltung konstruktion (DIN H2/B3)) kompakt kranarm ger optimal lyfthöjd Nominell svängradie *) beroende på lyftkapacitet säker förankring tack vare flänsad pelarfot lätt lintelfermontering genom avtagbar ändplatta på kranarm och justerbara klämbuffertar. elsystem inkl. släpringsdon eldrivet tvåhastighets telferåkverk och svängningsmaskineri Utliggning Lyftförmåga 5 m 7 m 8 m 9 m 10 m separat åkbart manöverhandtag längs med kranarmen 1000 kg 1600 kg 2000 kg 2500 kg 3200 kg 4000 kg 5000 kg 6300 kg Lyftförmåga: 5 t Utliggning: 10 m *) Nominell svängradie med lintelfer medeltung konstruktion (DIN H2/B3) kompakt kranarm ger optimal lyfthöjd 180 *) beroende på lyftkapacitet lätt lintelfermontering genom avtagbar ändplatta på kranarm och justerbara klämbuffertar. eldrivet tvåhastighets telferåkverk och svängningsmaskineri Utliggning Lyftförmåga 1000 kg 5 m 7 m 8 m 9 m 10 m separat åkbart manöverhandtag längs med kranarmen 1600 kg 2000 kg 2500 kg 3200 kg 4000 kg 5000 kg 11

12 ABUS Svängkranar Fulländade lösningar

13 1 Släpringsdon Strömtillförsel via släpringar möjliggör svängning ett oändligt antal varv. 2 Snabbkopplingar Komplett ansluten med snabbkopplingar för problemfri anslutning och skötsel. Sparar tid och höjer säkerheten. 3 Eldrivet telferåkverk Lättmanövrerad med knappar ABUS kättingtelfer Tillförlitliga lyft från 80 kg till 4 t Skruvad ändplatta Snabb montering av telferåkverk utan att den måste tas isär. 6 Elmotor för kranarmssvängning Elstyrd mjuk svängning. Den som planerar en svängkran med ABUS har det lätt: Allt som behövs för att förvandla en enkel kran till en bekväm komplett lösning finns hos ABUS. Det underlättar planeringen och hjälper till att sänka kostnaderna. Inte bara vid inköpet utan under hela kranens livslängd. En komplett lösning är mer värd än summan av de enskilda delarna. Därför lönar det sig att noggrant jämföra fördelarna med ABUS lösningar, komponenter och tillbehör. 7 Säkerhetspelarfot Säkerhet och stabilitet genom specialkonstruerad exakt flänsad pelarfot och stödring på insidan. 13

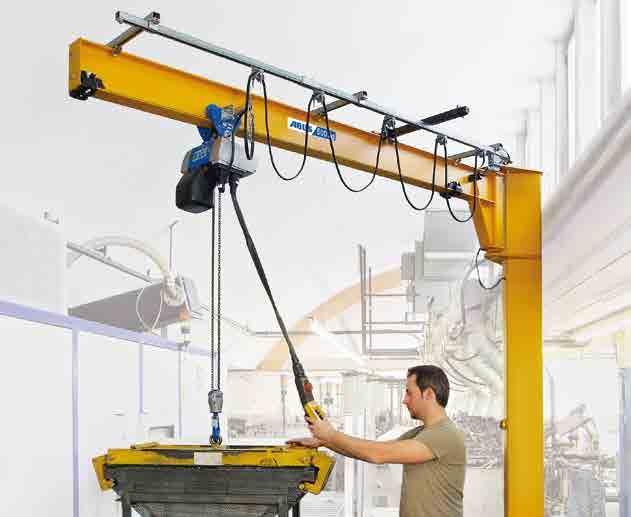

14 ABUS svängkranar Ett pålitligt hjälpmedel i vardagen, här några exempel Pelarsvängkran LS med kättingtelfer ABUCompact GM2 Lyftförmåga: Utliggning: Bygghöjd: 100 kg 3 m 3,5 m Pelarsvängkranen LS hjälper till vid lyft, här med högre lyfthöjd. Laster kan snabbt lyftas upp och flyttas över till en pall, som här inom tillverkningen av växellådor och motorer. Kättingtelferns höga lyfthastighet på 12 m/min ger snabbare arbetsgång. Kranen är fäst på en existerande golvplatta via en mellanplatta av stål. Väggsvängkran LW med kättingtelfer ABUCompact GM2 Lyftförmåga: Utliggning: Lyfthöjd: 7 m 3,1 m Här med väggsvängkranen LW där laster flyttas manuellt, lätt och tillförlitligt. Tack vare den lätta konstruktionen kan den röras snabbt och exakt, även vid stora utliggningar. Detta är en effektiv hjälp i det dagliga arbetet som i detta fall, i ett område med förpackningsmaskiner. Kranen monteras här med hjälp av ett fäste runt hallpelaren. Med hjälp av klämkonsoler kan kranen konsolerna kan kranen även fästas runt större pelarareor på önskad höjd. 14

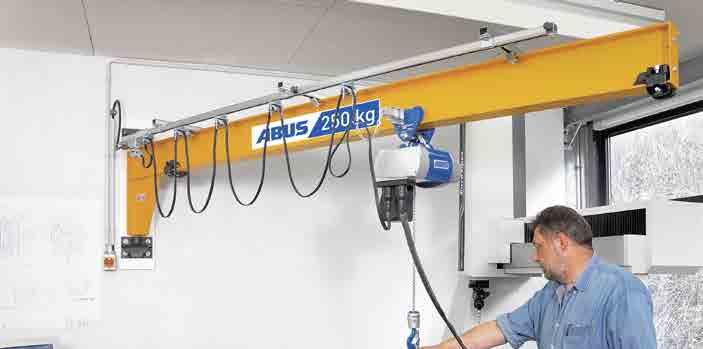

15 Pelarsvängkran LSX med kättingtelfer ABUCompact GM2 Lyftförmåga: Utliggning: Bygghöjd: 500 kg 3,2 m 3,4 m Pelarsvängkranen LSX används med fördel i rum med liten rumshöjd. Som här, i ett mätrum för komponenter till verktygsmaskiner. Tack vare sin speciella konstruktion med högt placerad kranarm kan en ordentlig lyfthöjd nås även om det är lågt i tak. Kranarm och telfer befinner sig på säkert avstånd från operatören. Kranen monteras via en ankarplatta med speciella ankare, godkända för dynamiska laster. Väggsvängkran LWX med kättingtelfer ABUCompact GMC Lyftförmåga: Utliggning: Lyfthöjd: 100 kg 3 m 2,5 m Om det är lågt i tak och kranen inte kan ställas upp på golvet kan väggsvängkranen LWX väljas. Kranen tar liten plats och har en imponerande lyfthöjd. Den steglöst manövrerbara ABUCompact GMC ger en mjuk lyftning och nedsättning av lasten på monteringsarbetsplatsen. Kranen monteras på en stålpelare i rummet via den bifogade väggkonsolen. 15

16 ABUS svängkranar Ett pålitligt hjälpmedel i vardagen, här några exempel Pelarsvängkran VS med kättingtelfer ABUCompact GM8 2 t Lyftförmåga: Utliggning: Bygghöjd: 2 t 7 m 6 m Vid montering av vägbyggnadsmaskiner kan större laster förflyttas med VS pelarsvängkran, där laster inte kan hanteras manuellt på ett säkert sätt. Kranen har därför eldrivet 2-stegshastighets telferåkverk och svängningsmaskineri. Manövreringen utförs oberoende av lastens position tack vare separat åkbart manöverdon, som rör sig parallellt med kranarmen. Detta underlättar handhavandet och gör arbetet säkrare. Kranen är fäst med idealankare på ett golvfundament. Väggsvängkran VW med kättingtelfer ABUCompact GM4 2 t Lyftförmåga: Utliggning: Lyfthöjd: 1 t 5 m 5,3 m Denna kran används vid tillverkning av tankar samt behållare och genomför transport av laster mellan arbetsytor på olika höjd. Tack vare väggsvängkranen VW kan lasten lyftas så högt som hallens mått tillåter. Kranen har eldrivet 2-stegshastighets telferåkverk och svängningsmaskineri. Utan dessa skulle lasten inte kunna flyttas på ett önskat och samtidigt säkert sätt. Monteringen görs via svetsplattor direkt på stålpelarna i hallen. 16

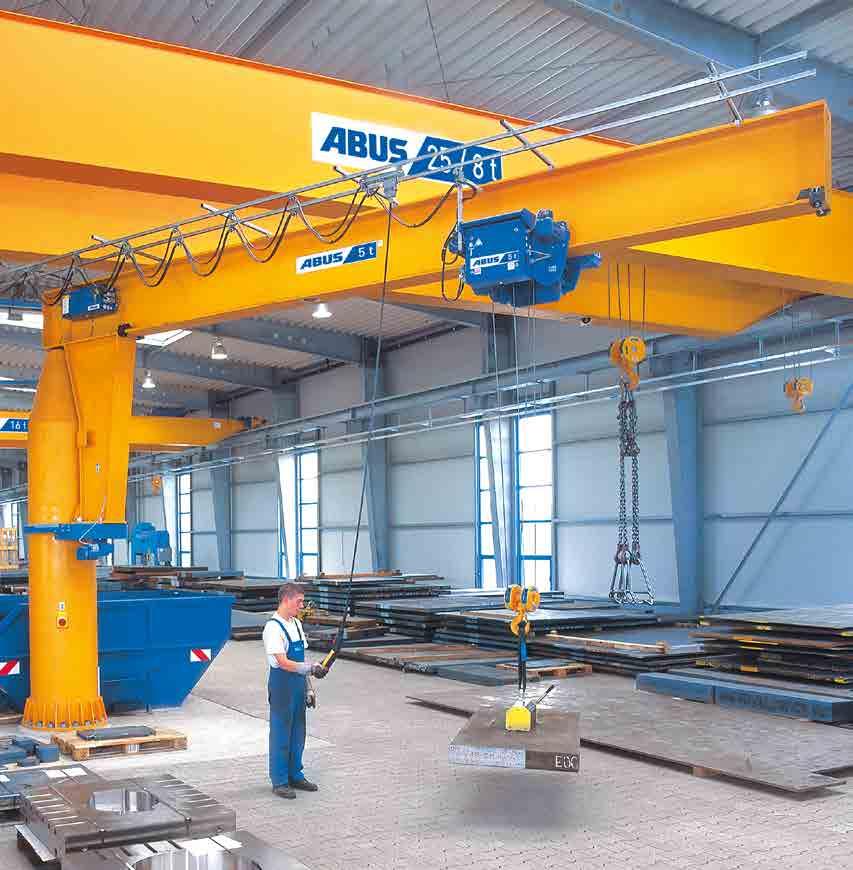

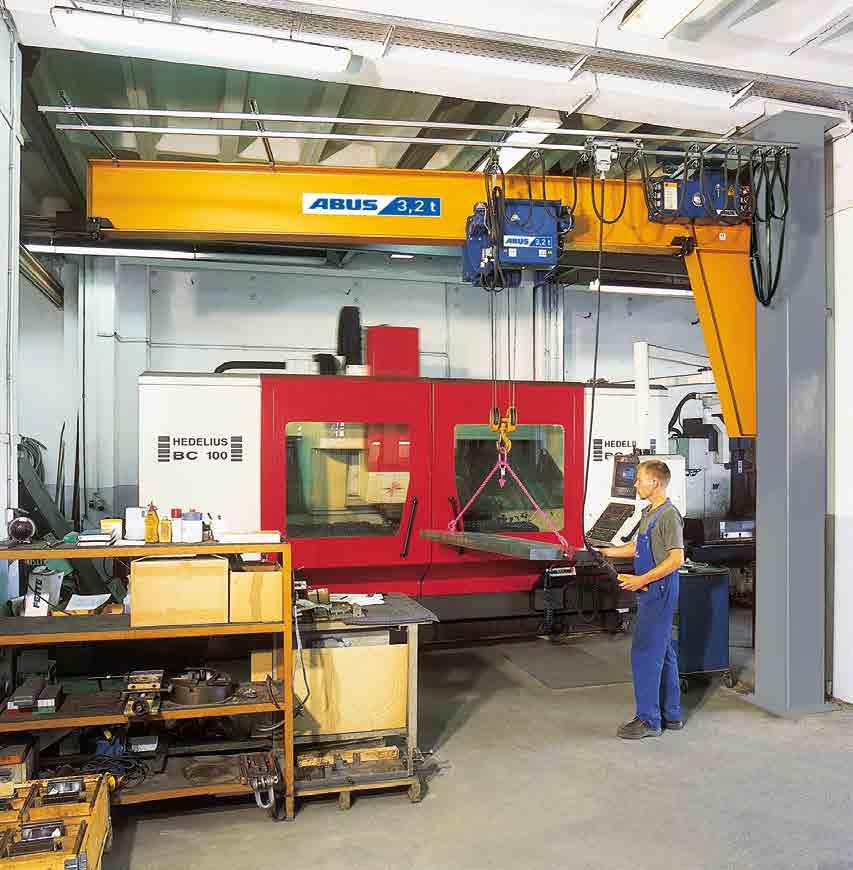

17 Pelarsvängkran VS med lintelfer GM 1000 Lyftförmåga: Utliggning: Bygghöjd: 5 t 7 m 5 m Här används olika stora plåtar och stålkomponenter 5 t inom verktygs- och formtillverkningen. Med pelarsvängkran VS kan de flyttas säkert. Standardutförande med tvåstegs eldrivet 2-stegshastighets telferåkverk och svängningsmaskineri. Kranen kan lätt manövreras med det separat åkbara manöverdonet. Den koniska pelarspetsen ger effektiva ändåksmått på kranarmen. Kranen är stabilt förankrad med hjälp av ankarbult på ett stort golvfundament. Väggsvängkran VW med lintelfer GM 800 Lyftförmåga: Utliggning: Lyfthöjd: 5 m 3 m Trånga utrymmen, hög lyftförmåga och precisionshantering av lasten i en verktygsmaskin är ett typiskt användningsexempel. Lyfthöjden optimeras vid med hjälp av en ABUS lintelfer. Elektrisk tvåhastighets manövrering åt alla håll ger en mjuk isättning och borttagning av arbetsstycken och utrustning. Kranen är fäst med svetsplattor på pelarkonstruktionen av pelarkonstruktionen. 17

18 Montering av pelarsvängkranar Infästningsvarianter Fundament med ankarbult Pelarsvängkranar fästs vanligtvis med ankarbult. Dessa gjuts fast i ett betongfundament. ABUS levererar ankare och en stålmall, schablon, för positionering och riktning av ankarkorgen. Dessutom informerar vi om fundamentets utförande med armering enligt DIN Fundament med ABUS idealankare ABUS idealankare är ett intelligent monteringsalternativ när man till en början måste kunna gå och köra över kranens uppställningsplats. De tvådelade ankarbultarna ansluts via hylsor till varandra. Hylsorna ligger kant i kant med golvets yta och skyddas av täcklock. Kranen fästs med gängbultar som skruvas in i hylsorna. Mellanplatta på betonggolv Kranen kan fästas i lämpliga, existerande betonggolv via en kvadratisk mellanplatta. Efter att golvplattan borrats igenom och vidgats upp monteras ankare som sedan gjuts fast. ABUS levererar mellanplattan och vid förfrågan passande golvförankring. Mellanplatta på ett mellanbetongvalv Alternativt kan mellanplattan monteras på ett lämpligt betongvalv med genomgående förankring. ABUS levererar mellanplattan och vid förfrågan passande förankring. Dymlingsplatta på betonggolv/betongvalv Pelarsvängkranar medeltung lyftkapacitet kan med fördel monteras med våra dymlingsplattor. Dymlingarna är speciellt utvecklade för dynamiska laster i betong. Dessa dymlingar försänks helt i den runda plattan vid monteringen. ABUS levererar plattan, nödvändiga dymlingar samt en gjutring för undergjutningen. Riktning och undergjutning För ett säkert arbete måste kranen riktas noggrant innan den tas i drift. Ibland är golven inte tillräckligt jämna för en exakt inriktning. Pelarsvängkranarnas fästsystem har därför justeringsmöjligheter via en monteringsspalt. Kranens stabilitet förstärks av en undergjutning. 18

19 Montering av väggsvängkranar Infästningsvarianter På stålpelare med väggkonsoler/lagerfäste Det enklaste sättet att fästa en väggsvängkran är att skruva fast den på befintliga stålpelare. Pelarna måste vara statiskt dimensionerade för detta (eventuellt måste de förstärkas) och ha en tillräckligt bred anslutningsyta. Denna monteringsmöjlighet ingår som standardutrustning till alla ABUS väggsvängkranar. För LW och LWX via väggkonsolen, för VW genom direkt fastskruvning av lagerfäste. På betongpelare med klämkonsoler Väggsvängkranar kan fästas med hjälp av klämkonsoler på statiskt lämpliga, kvadratiska eller rektangulära betongpelare. Nödvändigt moment fås med hjälp av gängade stänger. Kranen kan fästas säkert på pelaren på önskad höjd. Pelaren måste därför ha en minimibredd (min. 300 mm). ABUS levererar klämkonsoler anpassade till pelarmåtten med nödvändigt monteringsmaterial. Svetsplattor på armerade betongväggar eller betongpelaren Betongväggar eller pelare kan förberedas för monteringen av väggsvängkranar med svetsplattor. Lämpliga monteringsplattor kan gjutas in med förankring som underkonstruktion för svetsplattorna. Vid förberedelsen måste man se till att monteringsplattorna ligger på samma nivå och att anslutningsytorna ligger på en lodlinje. Svetsplattorna svetsas fast i montageplattorna. Väggkonsolen eller vägglagret skruvas fast på svetsplattorna. ABUS levererar svetsplattorna med nödvändiga infästningsskruvar. Svetsplattor på stålpelare Svetsplattorna kan även svetsas fast direkt på stålpelare eller bärande stålkonstruktioner om dessa inte får/kan borras igenom, och om svetsning på stålpelare tillåter detta (utan bild). På armerade betongväggar med väggkonsoler och genomgående förankring En kran kan monteras på armerade betongväggar med tillräcklig belastningsförmåga via väggkonsoler. För typerna LW och LWX ingår väggkonsolen i leveransen. För VW kan den beställas som extrautrustning. Väggkonsolerna sätts fast på väggen med hjälp av genomgående bult och platta på baksidan. I ABUS-leveransen ingår bult som anpassats till väggtjockleken, plattor och nödvändigt monteringsmaterial. Statisk kontroll av byggnaden Svängkranar överför krafter och moment till byggnader och bärande konstruktioner. En statisk dimensionering är grundläggande för ett säkert kranarbete. Låt en byggnadsingenjör undersöka byggnaden.! 19

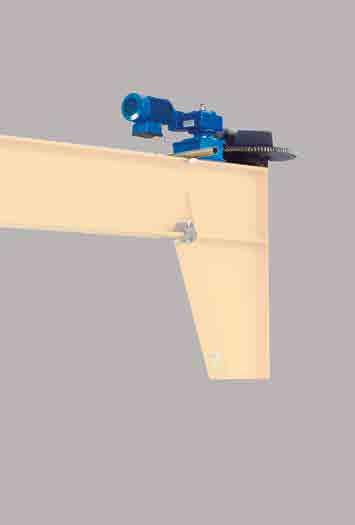

20 Extrautrustning Individuella lösningar som övertygar Elektriskt åkverk (bild 1) Elektriskt svängmaskineri (bild 2) Elektriskt svängmaskineri (bild 3) Svängstopp buffertstång (bild 4) Justerbara svängstopp (bild 5) Gränslägesbrytare för svängmaskineri (bild 6) 20

21 Gränslägesbrytare för svängmaskineri VW (bild 7) Gränsbrytare för elektriskt telferåkverk (bild 8) Justerbar svängbroms (bild 9) Reglering av svängmotstånd (bild 10) Separat åkbart manöverhandtag (bild 11) Radiostyrning (bild 12) 21

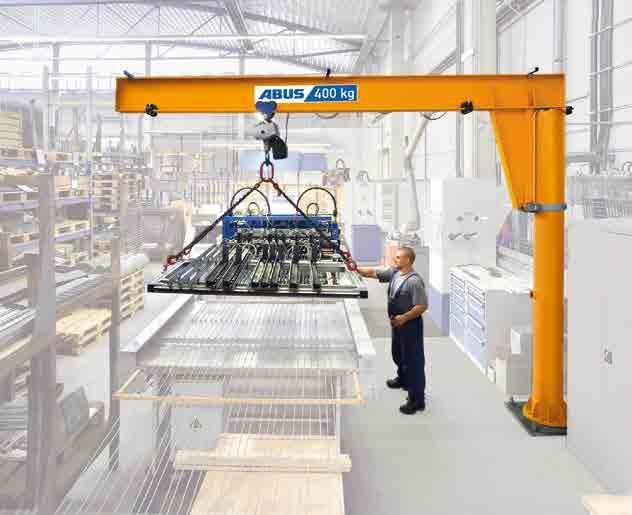

22 Svängkran med vakuumutrustning med extra anslutningskontakt (bild 13) Säkerhetskrok (bild 14) Översikt över möjlig extrautrustning* Funktion/ funktionsenhet Elektriska drivenheter Extrautrustning LS LSX VS LW LWX VW Rekommendation (R) / anvisning (A) Bild Eldrivet åkverk, 2-hastighets, 5/20 m/min X X X X Svängningsmaskineri, tvåstegs X X Svängstopp buffertstång X X X X (R) Fr.o.m. laster på 500 kg och större utliggning än 4 m (R) Fr.o.m. laster på 500 kg och större utliggning än 6 m (A) Ett motstopp på byggnaden krävs 1 2 / 3 4 * En del av extrautrustningen kan inte kombineras. Vi ger gärna tips och råd. Justerbara svängstopp X X 5 Rörelsebegränsning Svängmotstånd Manövrering Styrning Kättingtelfer Gränslägesbrytare för svängmaskineri X X Gränsbrytare för elektriskt telferåkverk X X X X Lyftgränslägesbrytare på kättingtelfer X X X X X X Justerbar svängbroms / svängmotståndsreglering Separat åkbart manöverhandtag X X Manulifthandtag X X X X X X Radiostyrning X X X X X X Elektronisk styrning/kontaktorstyrning 48 V kättingtelfer Elektronisk styrning/kontaktorstyrning 48 V telferåkverk/svängning Steglös reglerad lyfthastighet via frekvensomriktare Steglös reglerad telferåkverk och svängning, frekvensomriktare (R) Inbromsning, Inbromsning och gränslägesbrytning (R) Inbromsning, Inbromsning och gränslägesbrytning (R) Programmeringsbart övre och nedre avstängningsläge via Teach-in -funktion 6 / 7 X X (A) Vid ej eldriven svängning 9 / 10 (R) Vid eldrivet åkverk och svängmaskineri (A) Endast lyftning/sänkning, max., telfer 1 part (GM2/GM4) (A) Beakta nationella bestämmelser för radiostyrningar X X X X X X X X X X X X X X X X X X 3/N/PE-stickkontakt för extrautrustning X X X X X X (R) För särskilt mjuk lyftning och sänkning av lasten (R) För särskilt mjuk förflyttning av lasten (A) Endast vid direktstyrning lyftning/sänkning (A) För VS enbart med mekaniskt svänganslag Drifttidsräknare X X X X X X Säkerhetskrok X X X X X X 14 22

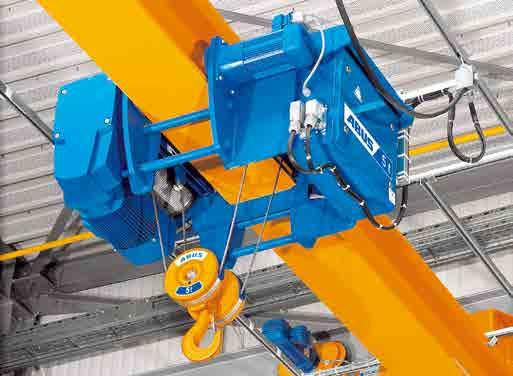

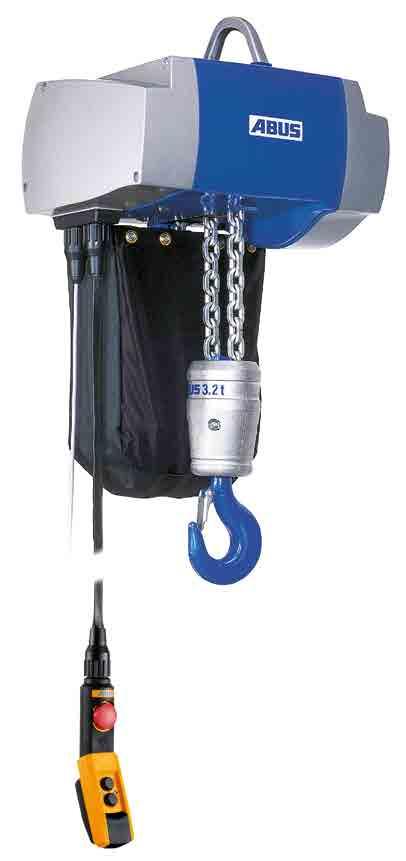

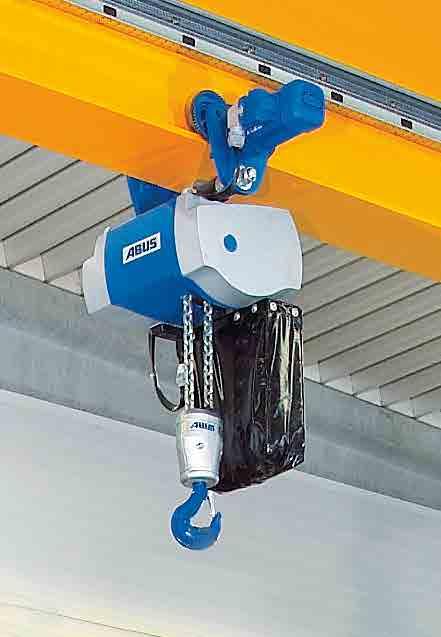

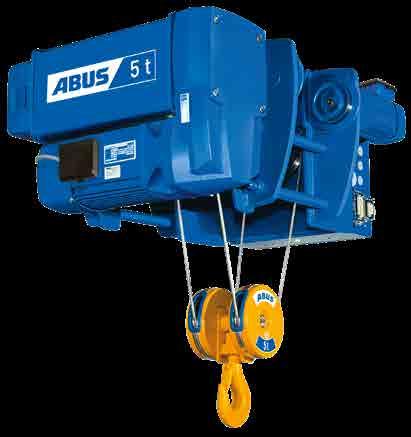

23 ABUS telfrar Kraftpaket, inte bara för svängkranar *) beroende på lyftkapacitet ABUCompact GMC Lyftförmåga: 200 kg Lyfthastighet*): 12 m/min ABUCompact GM2 Lyftförmåga: 630 kg Lyfthastighet*): 20 m/min ABUCompact GM8 Lyftförmåga: 4000 kg Lyfthastighet*): 20 m/min ABUCompact GM4 (utan bild) Lyftförmåga: 1 Lyfthastighet*): 20 m/min ABUCompact GM6 (utan bild) Lyftförmåga: 2500 kg Lyfthastighet*): 16 m/min ABUS kättingtelfrar ABUS svängkranar får bland annat kraft från ABUS kättingtelfrar ABUCompact. Snygg design och ett imponerande tekniskt koncept utmärker telfrarna i serien ABUCompact. GMC är en optimal kättingtelfer för flexibla lyft av lätta laster, med steglöst reglerad lyfthastighet vid 100 eller 200 kg och klar för anslutning till ett 230 V-uttag. Vid 3-fas/400 V är telfrarna GM2, GM4, GM6 och GM8 tillförlitliga kraftpaket i kombination med svängkranar för lyftförmågor 4 t. Den kompakta konstruktionen utnyttjar lyfthöjden optimalt. Kryplyft ger mjuk lyftning och hantering, även av ömtåliga laster. Tack vare motorns och växellådans modulära konstruktion kan många olika varianter erbjudas med lyfthastigheter 20 m/min eller FEM-grupper 4m till priser som övertygar. Dessutom tillkommer fördelar som underlättar det dagliga arbetet: minimerad servicetid genom bromsbelägg med lång brukstid (i vanliga fall 1 miljon fullastbromsningar innan första justeringen behöver göras), kapslad växel med kontinuerlig smörjning, justerbar slirkoppling, specialhärdad kätting med litet slitage, snabbkopplingar för enkel och säker montering. Mer information kan fås i produktinformationen ABUS kättingtelfrar. ABUS lintelfer ABUS lintelfrar GM ABUS lintelfrar GM används för lyft från 1 till 120 t och kan fås i fem basmodeller. Alla har som standard standard 2-hastighet för lyft/sänk/telferåk och har kompakt konstruktion. Alla detaljer är av hög kvalitet från motor till lina, från växel till broms, samt all elektronik. Mer information kan fås i produktinformationen ABUS lintelfrar. 23

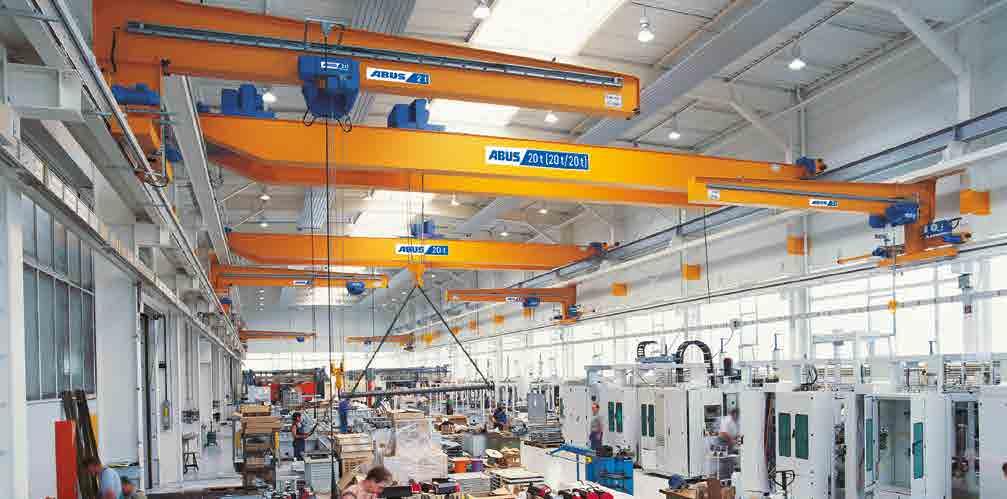

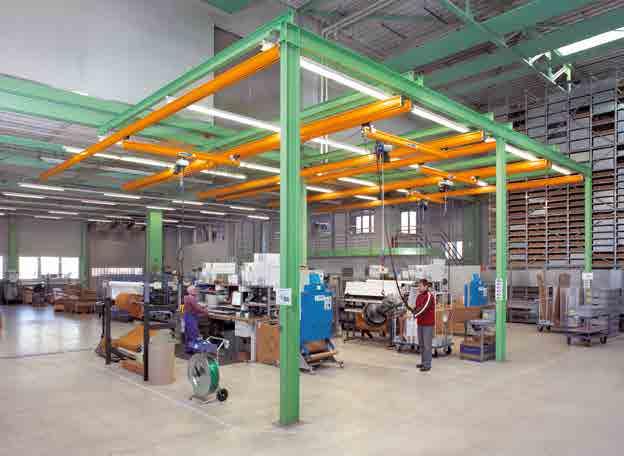

24 ABUS Kransysteme Kompletta lösningar ABUS kransystem och komponenter: Traverskranar Svängkranar HB-system ABUS har medvetet specialiserat sig på transporttekniska lösningar för laster 120 t. Inte bara eftersom de flesta lasterna befinner sig inom detta viktområde utan också för att målmedvetet kunna höja produktiviteten på din arbetsplats. ABUS erbjuder ett brett spektrum av rationell och direkt tillgänglig transportteknik: Traverskranar, svängkranar, lättraverssystem (HB-system), lättportalkranar, åkverk, lintelfrar, kättingtelfrar och många andra komponenter. Vi kan erbjuda allt från speciella lösningar för speciella uppgifter till kompletta materialflödessystem. Till detta kommer en självklar företagsfilosofi: När vi erbjuder något är det alltid baserat på praktisk rådgivning, säker kvalitet, individuellt användarstöd och en snabb, pålitlig service i er närhet, dygnet runt. Lättportalkranar LPK Lintelfrar Kättingtelfrar Mycket effektiva komponenter 24

25 Formulär förfrågan Det första steget till en ABUS svängkran Kopiera det här formuläret, fyll i det och skicka det till oss. Vi skickar även gärna en offert. Vill du ha rådgivning? Skicka dina kontaktuppgifter. Vi ringer gärna upp. Företag Namn Gatuadress E-post Faxa till: info@abus-kransystem.se Mer information på: Postnummer/Ort Telefon Fax Data för önskad pelarsvängkran: 1 Utliggning mm 4 Rumshöjd mm 2 Lyftförmåga kg 5 Höjd underkant kranarm mm 3 Max. krokhöjd mm Önskad infästning: (Var god kryssa för) Fundament med ankarbult På armerat betongvalv På armerad betongplatta på golvet Data för önskad väggsvängkran: 1 Utliggning mm 4 Rumshöjd mm 2 Lyftförmåga kg 5 Höjd underkant kranarm mm 3 Max. krokhöjd mm Önskad infästning: (Var god kryssa för) På stålpelare På betongpelare På armerad betongvägg Önskad svängning: Önskat telferåkverk: Manuell Eldriven Manuell Eldriven Vem ska utföra monteringen? Genomförande: ABUS Service I egen regi Omgående Inom snar framtid Framtida investering 25
