CIBES PaRallel º

Transkript

1 ALLEL PaRallel Det här informationsdatabladet ska endast användas för referens. Alla dimensioner som visas från väggen kommer att påverkas av alla slags hinder och är föremål för en mätning av trappan. Måtten uttrycks i millimeter. Inga rättigheter kan erhållas från det här informationsdatabladet. A Golv till undersida av fotstödet 40 B Fotstödets överdel till sitsens överdel 450 C Sitsens överdel till armarnas överdel 235 D Armarnas överdel till överdel på sitsens baksida 165 E Total höjd 930 F Fotstödets längd 310 G Fotstödets framdel till benets baksida 560 H Sitsens baksida till väggen (minsta mått) 8 I Bredd mellan armstöden 430 J Total bredd 585 K Fotstödets bredd 270 L Bredd på infällt fotstöd 285 M Stigvinkel 28-56º N Framsida på räls till första steget (45 start)* 390 Q Minsta svängradie från väggen 660 S Sits till golv 580 T Fotstödets överdel till golvet 85 V Stolens baksida (invändigt) till väggen 100 Y Armstöd till 1:a sättsteg (45 start)** 510 * 56 -start: 335 ** 56 -start: 595

2 CIBES PARALLELL INFORMATIONS- DATABLAD STOL Typ av sits Extra kompakt stol med svängning till vänster eller höger vid slutet av trappan för en säker avstigning. Material Stålram, sits och ryggstöd med flamhämmande klädsel. Armstöd Armstöd i gjuten plastbelagd aluminium som monterats på stålkarm. Brytare Huvudströmbrytare och manöverdon är integrerat i ett av armstöden. Belastning 130 kg med en lutvinkel på högst 56. Säkerhet Säkerhetsbälte och säkerhetsbrytare på sidopanelerna, under vagnen och fotstödet. Hastighetsövervakare. RÄLS Konstruktion Aluminiumräls. Ytskikt Anodiserad. Infästning Enkla ben med basplatta som endast skruvas till trappan. Kan även väggmonteras. Längd Max. 8 meter. Kablage Dras i rälsen. Driftsmetod Kuggstång och drev. Högsta lutning På 56. Startalternativ Fällbar räls. ÖVRIGA DELAR Fjärrkontroller IR Infraröda fjärrkontroller med ljusknappar som försörjs av 2 AA-batterier. Laddare Väggmonterad. VAGN Konstruktion Svetsad stålram, motor/växellåda i gjuten aluminium. Motor Likströmsmotor 24V 300 W. Mjuk Start och stopp. Elektronik Styrenhet med elektronisk mikroprocessor för styrning av motorn. Batterier 2 x 12V, 7Ah. Bullernivå Under maximal funktion, nivå 40 dba. FOTSTÖD Konstruktion Svetsad stålram täckt med halksäker TPE-lager. Fällning Fotstödet fälls för hand. Säkerhet Undersidan har en säkerhetspanel som fungerar i båda rörelseriktningarna.

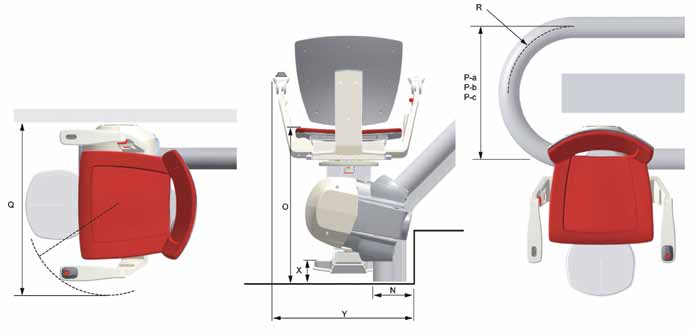

3 CIBES ONe * Det här informationsdatabladet ska endast användas för referens. Alla dimensioner som visas från väggen kommer att påverkas av alla slags hinder och är föremål för en mätning av trappan. Måtten uttrycks i millimeter. Inga rättigheter kan erhållas från det här informationsdatabladet. A Golv till fotstödets botten (horisontell) 40 B Fotstödets överdel till sitsens överdel 490 C Sitsens överdel till armarnas överdel 195 D Armarnas överdel till överdelen på sitsens baksida 170 E Total höjd 940 F Fotstödets längd 325 G Fotstödets framsida till stolens baksida 635 H Sitsens baksida till väggen (minimalt) 5 I Bredd mellan armstöden 450 J Total bredd 580 K Fotstödets bredd 270 L Infälld bredd 360 M Stigvinkel 0-75º N Rälsens framsida till första steget (dropstart)* 175 O Sits till golv (vid normal start/dropstart) 555 * Normal start: 395 P-a 180 Kurva på räls, mittpunkt till mittpunkt 504 (maximum) (0 ) P-b 180 Kurva på räls, mittpunkt till mittpunkt, typisk (40 ) 250 P-c 180 Kurva på räls, mittpunkt till mittpunkt 55 (minimalt) (70 ) Q Minsta svängradie från vägg (endast sits) 660 R Böjradie på mittlinje 252 S Sits till golv (på horisontell) 580 T Överdel på fotstödet till golv (på horisontell) 85 U Räls överdel till golv (på horisontell) 175 V Stolens baksida (insida) till vägg 100 W Rälsens framsida till stolens baksida 170 X Fotstödets överdel till golv 60 (vid normal start / dropstart) Y Armstöd till 1:a sättsteg (dropstart) 510 Z Rälsens diameter 80

4 CIBES ONE INFORMATIONS- DATABLAD STOL Typ av sits Armstol med ergonomiskt formad sits för optimal sittkomfort och svängning till vänster och höger. Kan fungera både elektriskt och manuellt. Stol med elektrisk svängning och kan även köras baklänges. Material Stålram, sits och ryggstöd med flamhämmande stoppning och flamhämmande ABS/PC. Ytskikt Pulverlackerade ståldetaljer, plastdelar täcks med tyg. Armstöd Armstöd i gjuten plastbelagd aluminium som monterats på stålkarm. Säkerhetsbältet har integrerats i armstöden. Brytare Huvudströmbrytare och manöverdon är integrerat i ett av armstöden. Vippknappen för en elektrisk aktivering av fotstödet sitter på det andra armstödet. Belastning 125 kg med en lutningsvinkel på -75 till 75. Säkerhet ONE tillhandahålls med ett säkerhetsbälte och säkerhetskopplare som sitter mellan rälsen och motorn och på undersida av fotstödet. Materialet som används är oantändligt och flamhämmande. Hastighetsövervakning samt en oberoende kontroll av för hög lutning vid ± 5º. VAGN Konstruktion Svetsad stålram, motorram i gjuten aluminium och stödram i segjärn med beläggningar av flamhämmande ABS/PC. Likströmsmotor 24V 3-fasig borstlös likströmsmotor som kontrolleras med en mikroprocessor, 0,35 kw. Mjuk start och stopp. Elektronisk Mikroprocessor för kontroll av motor. Batterier 2 x 12V, 7Ah. Bullernivå Under maximal funktion, nivå 40 dba. FOTSTÖD Konstruktion Svetsad stålram täckt med halksäker TPE-lager. Fällning Fällningen av fotstödet sätts igång och styrs elektriskt. Säkerhet Undersidan har en säkerhetspanel som fungerar i båda rörelseriktningarna. RÄLS Konstruktion Enkel stålräls. Rälsen har en diameter av 80 mm. Infästning Enkla ben med basplatta, som skruvas fast i golv och trappa. Skruvarna är täckta med ABS plastskydd. Längd Max. 30 meter. Kablage dras i rälsen. Driftsmetod Rullhjul och stativ monterade på den bakre nedre sidan av skenan. Max lutning -75 till 75. Startalternativ Parkeringskurvor - Kort start. ÖVRIGA DELAR Fjärrkontroller Väggmonterade fjärrkontroller i början och slutet av trappan eller bärbar fjärrkontroll med ljusknappar som försörjs av 2 AA-batterier. Laddare Väggmonterad.

5 CIBES TWO *** **** Det här informationsdatabladet ska endast användas för referens. Alla dimensioner som visas från väggen kommer att påverkas av alla slags hinder och är föremål för en mätning av trappan. Måtten uttrycks i millimeter. Inga rättigheter kan erhållas från det här informationsdatabladet. A Golv till fotstödets nedre del (på horisontell) 55 B Fotstödets framdel till sitsens överdel* 485 C Sitsens överdel till armarnas överdel 210 D Armarnas överdel till överdel på sitsens baksida 170 E Total höjd 960 F Fotstödets längd 295 G Fotstödets framsida till stolens baksida 625 H Sitsens baksida till väggen (minsta mått) 5 I Bredd mellan armstöden** 420 J Total bredd** 570 K Fotstödets bredd 290 L Fälld bredd 370 M Stigvinkel*** 0-60º N Framsida på räls till första steg - (56 start)**** 285 O Sits till golv (vid normal start/dropstart) 580 P-a 80 Kurva på räls, mittpunkt till mittpunkt 530 (maximum) (0 ) * Sits för halvsittande ställning med svängning - upp till: 605 Sits för halvsittande ställning utan svängning - upp till: 735 Alternativ med minskad höjd (fast): 455 Alternativ med fotstöd med elektrisk höjning/sänkning (L = +50 mm): P-b 180 Kurva på räls, mittpunkt till mittpunkt, typisk (40 ) 360 P-c 180 Kurva på räls, mittpunkt till mittpunkt 360 (minimalt) ( >40 ) Q-a Minsta svängradie från väggen (standard) 695 Q-b Minsta svängradie från väggen (stor belastning) 735 R-a Minsta böjradie på mittlinje - ( >40 ) 180 R-b Maximal böjradie på mittlinje - (0 ) 265 S Sits till golv (på horisontell) 580 T Överdel på fotstödet till golv (på horisontell) 95 U Övre rälsens överdel till golv (på horisontell) 350 V Stolens baksida (invändigt) till vägg (på horisontell) 100 W Rälsens framsida till stolens baksida 135 X Fotstödets överdel till golv 95 (vid normal start / dropstart) Y Armstöd till 1:a sättsteg - (56 start) 540 Z Rälsdiameter 45 ** Alternativ med bred sits: +50 *** Kraftig stol för 165 kg: 52 grader **** Glidräls: 60- Fällbar räls: 140

6 CIBES TWO INFORMATIONS- DATABLAD STOL Sitstyp Armstol med ergonomiskt formad sits för optimal sittkomfort och svängning till vänster och höger. Material Stålram, sits och ryggstöd i ABS/PC eller med alternativ stoppning. Armstöd Armstöd i gjuten plastbelagd aluminium som monterats på stålkarm. Brytare Huvudströmbrytare och manöverdon är integrerat i ett av armstöden Belastning 130 kg med en lutningsvinkel på 60. Funktion med kraftig stol på 165 kg har en vinkel på upp till 52. Säkerhet TWO tillhandahålls med ett säkerhetsbälte och säkerhetsbrytare som sitter bakom sidopanelerna, under vagnen och fotstödet och bakom hjulskydden runt skenorna. Materialet som används är oantändligt eller flamhämmande. Hastighetsövervakare. VAGN Konstruktion Svetsad stålram, motorram och växellåda av gjuten aluminium. Likströmsmotor 24V 3-fasig borstlös likströmsmotor som kontrolleras med en mikroprocessor, 0,33 kw. Mjuk start och stopp. Elektronik Styrenhet med elektronisk mikroprocessor för styrning av motorn. Batterier 2 x 12V, 7Ah. Bullernivå Under maximal funktion, nivå 40 dba. FOTSTÖD Konstruktion Svetsad stålram täckt med halksäker TPE-lager. Fällning Fotstödet fälls för hand. En eldriven fällning kan beställas. Säkerhet Undersidan har en säkerhetspanel som fungerar i båda rörelseriktningarna. RÄLS Konstruktion Två stålrälsarr. Rälsen har en diameter av 45 mm. Infästning Enkla ben med basplatta, som skruvas fast i golv och trappa. Skruvarna är täckta med ABS plastskydd. Kan även väggmonteras. Längd Max. 30 meter. Kablage Dras i rälsen. Driftsmetod Kuggstång och drev bakom den nedre rälsen. Högsta lutning på 60. Startalternativ Parkeringskurvor - Fällbar Räls - Kort start. ÖVRIGA DELAR Fjärrkontroller Väggmonterade fjärrkontroller i början och slutet av trappan eller bärbar fjärrkontroll med ljusknappar som försörjs av 2 AA-batterier. Laddare Väggmonterad.
