1 PRODUKTLISTA Sida 1 25

2 INNEHÅLLSFÖRTECKNING Kontaktuppgifter Alfing SIDA 3 Produktlista Kalle Tillbehör Kalle 4-12 Produktlista Alfing Kongress Tillbehör Alfing Kongress Materialspecifikation Tygspecifikation Exempelbilder Kalle Exempelbilder Alfing Kongress 25 Sida 2 25

3 KONTAKTPERSONER Försäljning Kent Johansson Tfn Mobil Produktion Magnus Olsson Tfn Mobil ADRESS Box ÄLMHULT Tfn Fax Sida 3 25

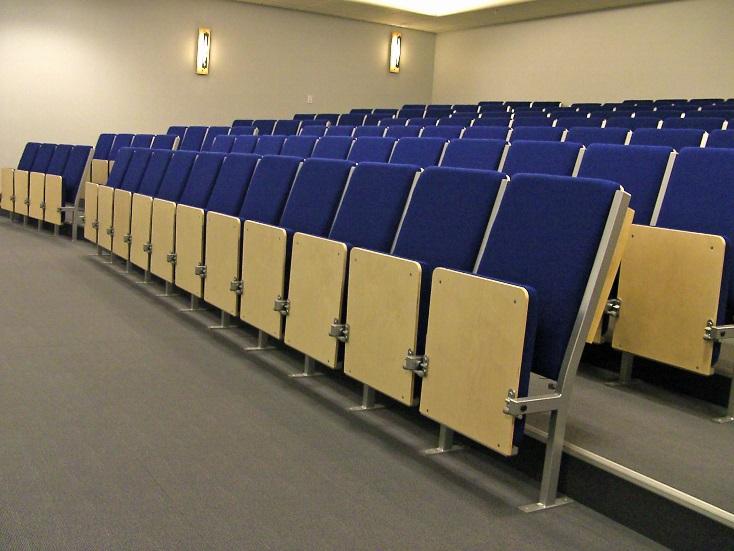

4 Hörsalsstol Kalle är en stabil och komfortabel stol lämplig för aulor och föreläsning men kan kompletteras och anpassas för de flesta miljöer. Utprovade stoppningar, som uppfyller svenska brandkrav, och rygg med svankstöd ger ett bekvämt sittande och hållbarhet över tiden. HÖRSALSSTOL KALLE Stolens bredd och djup anpassar vi efter lokalen och ser till att uppfylla gällande krav för utrymning vid brand. Vi monterar i raka eller svängda rader, på plant eller lutande golv liksom i sättsteget; anpassning sker efter förutsättningar. Metalldetaljerna pulver lackas i valfri RAL kulör utan extra kostnad. Du kan välja mellan olika skrivskivor, som monteras på stolsryggen och när gradängerna är höga > ca 300 mm använder vi nackbricka för att skrivskivan skall sitta på rätt höjd. Armstöd, formpressat Kalle är en hållbar och bekväm stol för de flesta miljöer. Sits, rygg och skrivskiva i kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt valfri högtryckslaminat. Sits med 40 mm stoppning på ovansidan och trären undersida. Rygg med 30 mm formskuren stoppning med svankstöd, trären baksida. Klädd med möbeltyg, 30 % ull. 70 % polypropylene, 360g/m2, Martindale. Vårt standard tyg är Camira kollektion Advantage. Man kan få valfritt möbeltyg mot extra kostnad. Finns med fällbar sits alternativt fast sits. Sida 4 25

5 CAD-filer och layouter kan erhållas i exempelvis dwgformat. Måttskiss: Kalle med skrivskiva. Måttskiss: Kalle med nackbricka samt skrivskiva Nackbricka får stolen vid gradänghöjd > ca 300 mm. Måttskiss: på Kalle med skrivkassett och massiv list på stativändarna. Infästning anpassas efter önskemål. Sida 5 25

6 Stolen kan anpassas och tillverkas i specialutförande; ex vis tillverkas på balk, flyttbara sektioner, eller förses med ventilationsplåt, el kanal, eluttag och belysning. Specifikation: Stativ av rekt. stålrör 40*30*2 mm, järnfosfaterat och pulverlackerat. Sits av kryssfaner och 50 mm stoppning. Rygg av kryssfaner och formskuret svankstöd. Klädselbrickor, med stoppning och tyg, är försedda med islagsmutter och skruvade för enkelt demontage vid ev. omklädsel. Tillbehör: Armstöd, formpressat eller massivt Annan stoppning i sits och rygg Sömnad på sits och rygg Sidopaneler Massiv täcklist på stativändar El kanaler, vägguttag, belysning mm Layout och CAD-fil efter önskemål. Sida 6 25

7 Fällbar skrivskiva i stålbeslag är en väldigt stabil och tyst skrivskiva som tål det mesta. De klämfria stålbeslagen skruvas på ryggen och till skriv ytan används en 18 mm plywoodskiva med enkel eller dubbel bredd. I infällt läge ligger skivan parallellt med ryggen som ger ca 70 mm mer utrymme för benen.. Expansionsskiva är en enhet för små belastningar med två stycken rörliga skivor varav den ena sitter på expansionsbeslag. Kräver stort gradängdjup och max. belastning 30 kg. Fällbar skrivskiva i kassett är en stabil och relativt tyst skrivskiva med kassett av massivträ och skrivskiva av 15 mm plywood. Alfing har gummibuffertar för en tyst funktion och nylonglid för att undvika byrålådeeffekter.. Sida 7 25

8 Skrivkudde Skrivkudde är en väldigt enkelt lösning med skrivskiva och en mjuk kudde på sitsens undersida som placeras i knät vid användning. Fällbar skrivskiva i armstöd är en smidig lösning för noteringar men kräver varsam belastning i utfällt läge. Skrivskivan av 15 mm plywood är lätt utbytbar och skivans storlek varierar med erforderligt gradängdjup. Överliggare Överliggare i valfri massivt trä på stativ ändar. Skruvas i fästen på stativets topp och avslutas ca 5 mm utanför stativets sida. Den massiva listen löper över hela raden, såväl raka som svängda rader.. Sida 8 25

9 Frontbarriär Framför främsta stolsraden kan man få monterat en frontbarriär försedd med skrivskiva. Frontskivor av plywood, som faneras med valfritt träslag. Täckskiva vid radavslut. Nackbricka Nackbricka får stolen vid gradänghöjd > ca 300 mm. Sida 9 25

10 Perforering Man kan få sitsens undersida perforerad och även frontbarriärens front panel som tillval. Att perforerar sitsens undersida kan ge en ljudabsorberande effekt vid sitsens uppfällda läge. El kanal El kanal är ett tillbehör som anpassas efter hörsalens användningsområde. Lackeras i valfri RAL kulör. Kalle kan bland annat fås med eluttag samt nätverksuttag. Flyttbara sektioner Stolen kan anpassas och tillverkas i specialutförande; ex vis tillverkas på balk för att få flyttbara sektioner. Sida 10 25

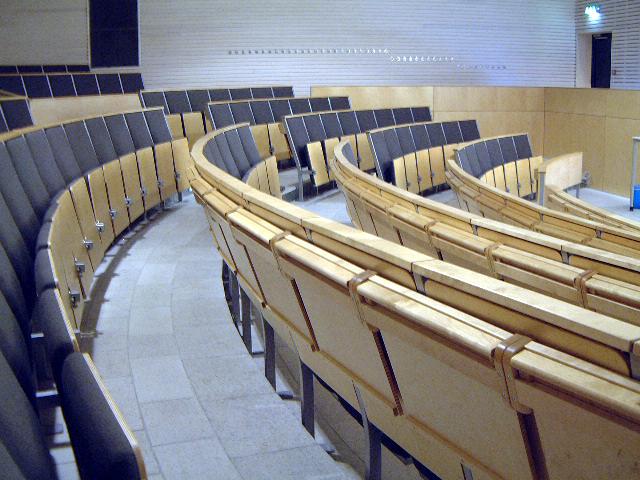

11 Belysning infälld i framförvarande stolsrygg. Tänds och släcks med separat strömbrytare. Ljuskälla Led luxion 3 W. Utanpåliggande belysning med integrerad strömbrytare. Ljuskälla Led luxion 3 W. Exempel Kallestolen i en svängd sal med skrivkassett, eluttag och infälld belysning. Strömbrytare monterad ovan eluttag. Sida 11 25

12 Teleskopläktare med Kalle används i konsert- och föreläsningssalar m.fl. för att snabbt och enkelt iordningsställa en åskådarläktare. När läktaren inte används skjuter man enkelt ihop den och golvet kan användas för andra aktiviteter. Läktaren, som anpassas för varje specifikt projekt, kan förses med bänkar eller stolar av olika utseende och utformning. Läktaren manövreras manuellt eller med elektrisk drift. Läktarna finns för olika typer av inbyggnad och där kunden väljer färger, tyg, räcken m.m. Läktarna uppfyller kraven enligt EN och 2006/42/EG. Sida 12 25

13 HÖRSALSSTOL ALFING KONGRESS Hörsalsstol Alfing Kongress är en stabil och mycket komfortabel stol lämplig för konferens och kongress där ett bekvämt sittande är viktigare än att skriva. Sitsen är försedd med fjädrande sittkomfort och ryggens generösa bakåtlutning med svankstöd ger en mycket bra sittkomfort. Stoppningen klarar naturligtvis de svenska brandkraven och stolens bredd och djup anpassas efter lokalen och vi ser till att uppfylla gällande krav för utrymning vid brand. Den inbyggda skrivskivan i armstödet ger ett stadigt stöd vid noteringar och önskas större skrivyta kan vi montera en kassett på ryggen. Montering i raka eller svängda rader, på plant eller lutande golv liksom i sättsteget går bra; vi anpassar efter förutsättningar! Bra komfort till rätt pris är nyckelorden för Kalle kongress! Specifikation Sits, rygg, sidopaneler och skrivskiva i kryssfaner, synligt trä i björk. Sits med 50 mm stoppning, sydda sarger och trären undersida. Rygg med 40 mm formskuren stoppning med svankstöd, sydda sarger inkl dekorsöm och indragning. Massivt armstöd inkl sidopaneler av kryssfaner Klädd med möbeltyg, 30 % ull. 70 % polypropylene, 360g/m2, Martindale. Man kan få valfritt möbeltyg mot extra kostnad. Stolen kan förses med skrivskiva i kassett av massivt trä på ryggen och/eller skrivskiva av kryssfaner infälld i armstöd. Samtliga ovanstående priser är exkl. gällande moms och avser synligt trä i björk natur klarlack. Stolarna uppställda i raka rader med max. gradänghöjd 150 mm. Finns med fällbar sits alternativt fast sits. Sida 13 25

14 Alfing Kongress kan i grundutförande användas vid gradängdjup 900 mm. Vid djupare gradänger kan man förlänga stolsgavel och armstöd och även erhålla större skrivskiva. Stolen kan erhållas helklädd med sparkskydd på ryggens baksida eller med ryggens baksida trären. Sparkskydd av fanerad plywood eller högtryckslaminat, med eller utan perforering. Skrivkassett med skrivskiva på ryggen, måttskiss för gradänghöjd 220 mm. Gradängdjup 970 mm erfordras i detta fall ( mm) Stolsgavelns bredd medger att placera ett el-uttag på baksidan, övriga delar för matning kan vi tillhandahålla. Sida 14 25

15 Specifikation Stativ av rekt. stålrör 40*30*2 mm, järnfosfaterat och pulverlackerat. Sits av kryssfaner med fjädring + 50 mm stoppning, helklädd Rygg av kryssfaner med ca 70 mm stoppning, svankstöd och sydda sarger, helklädd med sparkskydd eller med trä ren baksida. Armstöd av massivt trä eller helklädda Stolsgavel av kryssfaner, helklädd Skrivskiva i armstöd av kryssfaner Tillbehör - eluttag + tillbehör - skrivkassett - ventilationsgaller Fällbar skrivskiva i kassett är en stabil och relativt tyst skrivskiva med kassett av massivträ och skrivskiva av 15 mm plywood. Alfing har gummibuffertar för en tyst funktion och nylonglid för att undvika byrålådeeffekter. Sida 15 25

16 Kalle Kongress Metallstativ All synlig metall pulverlackeras i valfri kulör utan extra kostnad All synlig metall pulverlackeras i valfri kulör utan extra kostnad Stoppsitsen Sits med 40 mm stoppning Sits med 50 mm stoppning Undersits Stopprygg Bakrygg Klädsel skrivskiva i kassett Kassett låda Frontbarriär metall Frontbarriär trä Skrivkudde tyg Skrivkudde trä kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. Rygg med 30 mm formskuren stoppning med svankstöd kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. Vår standard tyg är Camira kollektion Advantage. Man kan få valfritt möbeltyg mot extra kostnad kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. Tillverkad av massivt trä. Överliggare kan fås i valfritt träslag efter tillägg All synlig metall lackeras i valfri kulör utan extra kostnad kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. Vår standard tyg är Camira kollektion Advantage. Man kan få valfritt möbeltyg mot extra kostnad. kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. Rygg med 40 mm formskuren stoppning med svankstöd kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. Vår standard tyg är Camira kollektion Advantage. Man kan få valfritt möbeltyg mot extra kostnad. kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. Tillverkad av massivt trä. Överliggare kan fås i valfritt träslag efter tillägg Sida 16 25

17 Armstöd, formpressat Fällbar skrivskiva trä Fällbar skrivskiva metalldetalj Fällbar skrivskiva i armstöd kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat. All synlig metall lackeras i valfri kulör utan extra kostnad kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*. kryssfaner, synligt trä, kan fås i valfritt träslag eller betsas i valfri kulör alternativt Eggers högtryckslaminat*.. El kanal Lackeras i valfri RAL kulör. Lackeras i valfri RAL kulör. Överliggare Tillverkad av massivt trä. Överliggare kan fås i valfritt träslag efter tillägg balk, flyttbara sektioner All synlig metall lackeras i valfri kulör utan extra kostnad Perforering undersida Kan fås Kan fås *ÖVRIGT Vi kan till samma pris erbjuda sits och rygg belagda med högtryckslaminat vilket ger en mycket tålig yta. Färg i närliggande kulör. Kvalitet och säkerhet Då vi är ett företag som arbetar med offentlig miljö har vi utarbetat rutiner som säkerställer kvalitet och test av möblers säkerhet, hållfasthet och stabilitet. Detta ingår som en del i vår produktionsprocess och de krav vi ställer också på våra underleverantörer. Sida 17 25

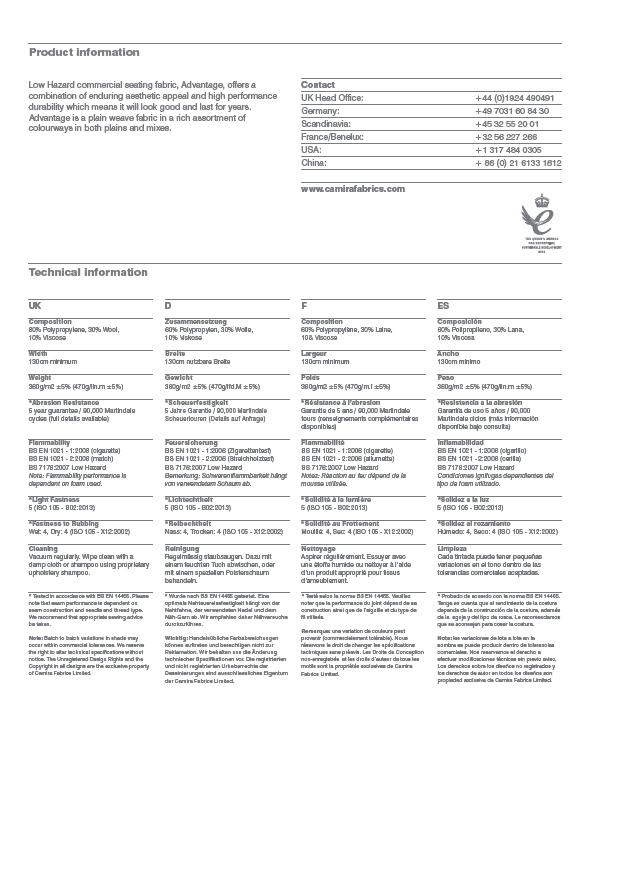

18 Tygnamn: Tillverkare: Material: Vikt: Advantage Camira Fabrics Ltd 30 % Ull, 70% Polypropylen 360 gram / m2 Nötningshärdighet: varv Martindale Antändlighet: Klarar SS-EN :2006 samt SS-EN :2006 BS 7176 : 1995 Low Hazard Ljushärdighet: 5 (SS-EN ISO B02) Färghärdighet: 4/3 (SS-EN ISO X12) Sömskridning: 5 (SS-EN ISO ) Noppning: 4-5 (SS-EN ISO )(2000 varv) Tvätt: Dammsug regelbundet Torka rent med fuktig trasa eller använd möbelschampo. Sida 18 25
