1 PLAN TVÅ. F O R M G I V N A T R A P P O R

2 Innehåll Trappa Balk 06 Trappa Sväva 10 Trappa Jack 12 Trappa Zäta1 14 Trappa Zäta2 16 Trappa Depå 22 Trappa Vila 24 Våra räcken 26 Våra material 32 Trappans form 34 Formgivare 35

3 Trappan en viktigare del av inredningen. SnickarLaget AB är en av landets ledande tillverkare av trappor i trä. Kunniga medarbetare har under många år utvecklat trappor med kvalite och anpassning till rummets tradition och funktion. Vårt mål är att tillfredställa kundens behov och som ett led i denna strävan tar vi nu nya steg. På SnickarLaget har vi uppmärksammat marknadens behov av att uppvärdera trappan. Från att vara en konstruktionslösning för förflyttning mellan våningsplan till att bli en viktigare del av arkitekturens helhet. Trappan blir ett uttryck för personlighet och stil. Med Plan Två skapar vi möjlighet för den designintresserade att finna egna unika lösningar och uttryck. Kombinationen av olika material bildar, tillsammans med trappornas form, en tidlös enhet som passar in i den moderna och öppna rumsmiljön. En miljö som alltmer blir vår egen.

4 4

5 5 Trappa Balk med vilplan. Vitlaserade steg i ask och vitmålad balk.

6 6 FORM Stina Sandwall TRAPPA BALK. Trappa Balk har L-formade steg monterade på mittbalk. Steg i massivt trä. Balk i massivt trä eller målad NCS-S kulör. Trappa Balk monteras fristående mitt i rummet eller i anslutning till vägg.

7 Trappa Balk med oljade eksteg och vitmålad balk. 7 7

8 Trappa Balk med steg i bambu, vitmålad balk och Räcke 2 i rostrfritt stål. 8

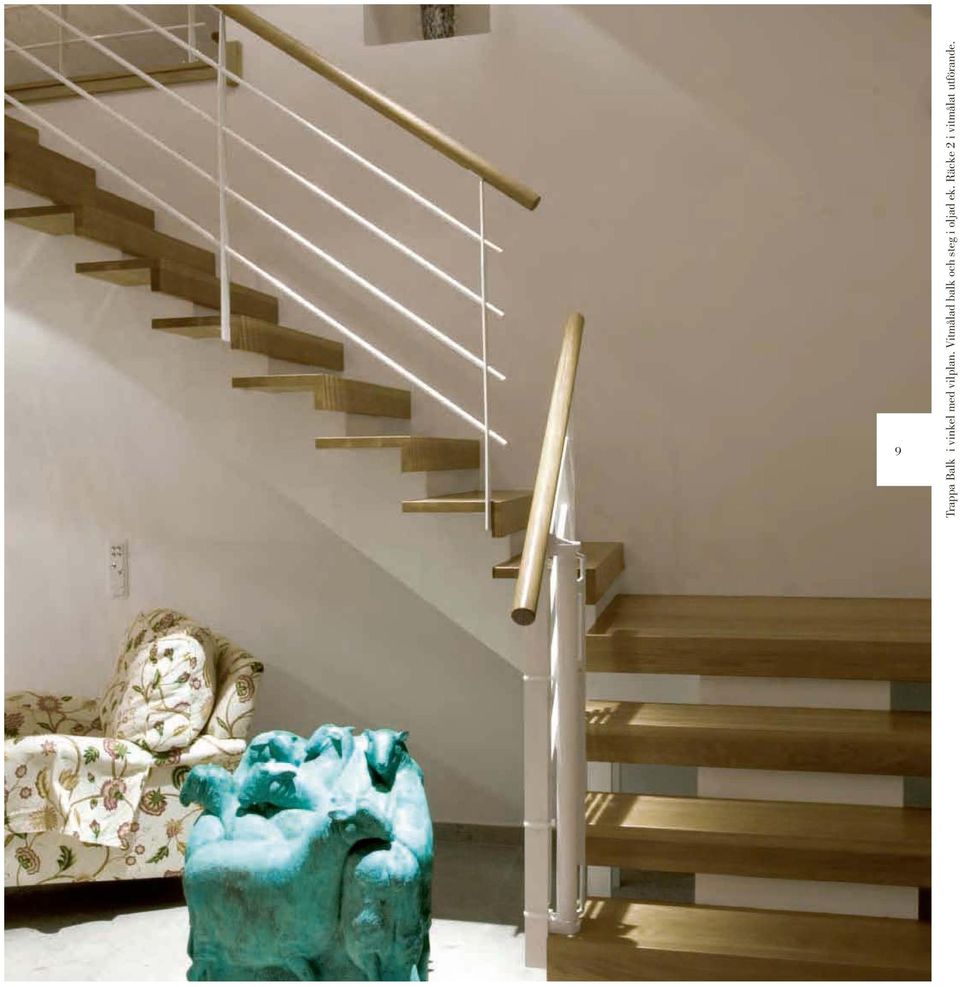

9 9 Trappa Balk i vinkel med vilplan. Vitmålad balk och steg i oljad ek. Räcke 2 i vitmålat utförande.

10 10 FORM Stina Sandwall TRAPPA SVÄVA. Trappa Sväva med Z-formade L-steg. De svävande stegen monteras på förskjuten balk. Steg i massivt trä och balk i massivt trä eller målad NCS-S kulör.

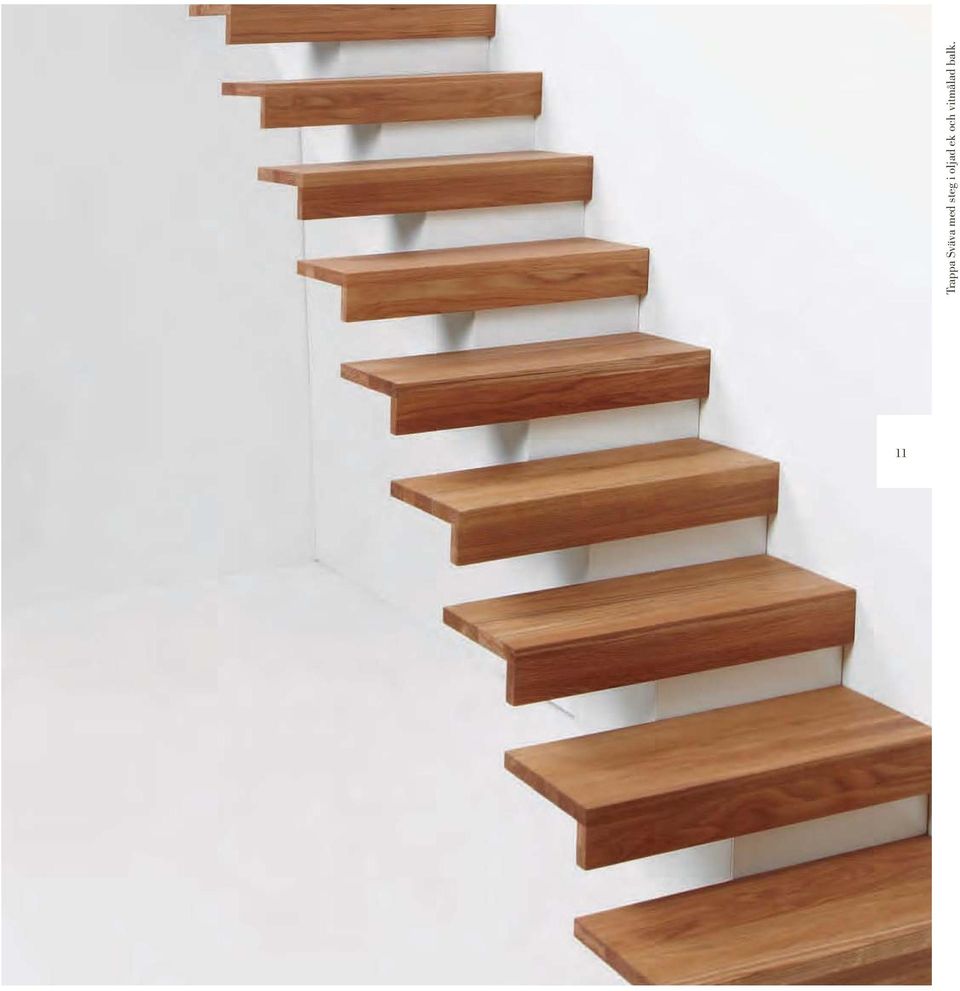

11 11 Trappa Sväva med steg i oljad ek och vitmålad balk.

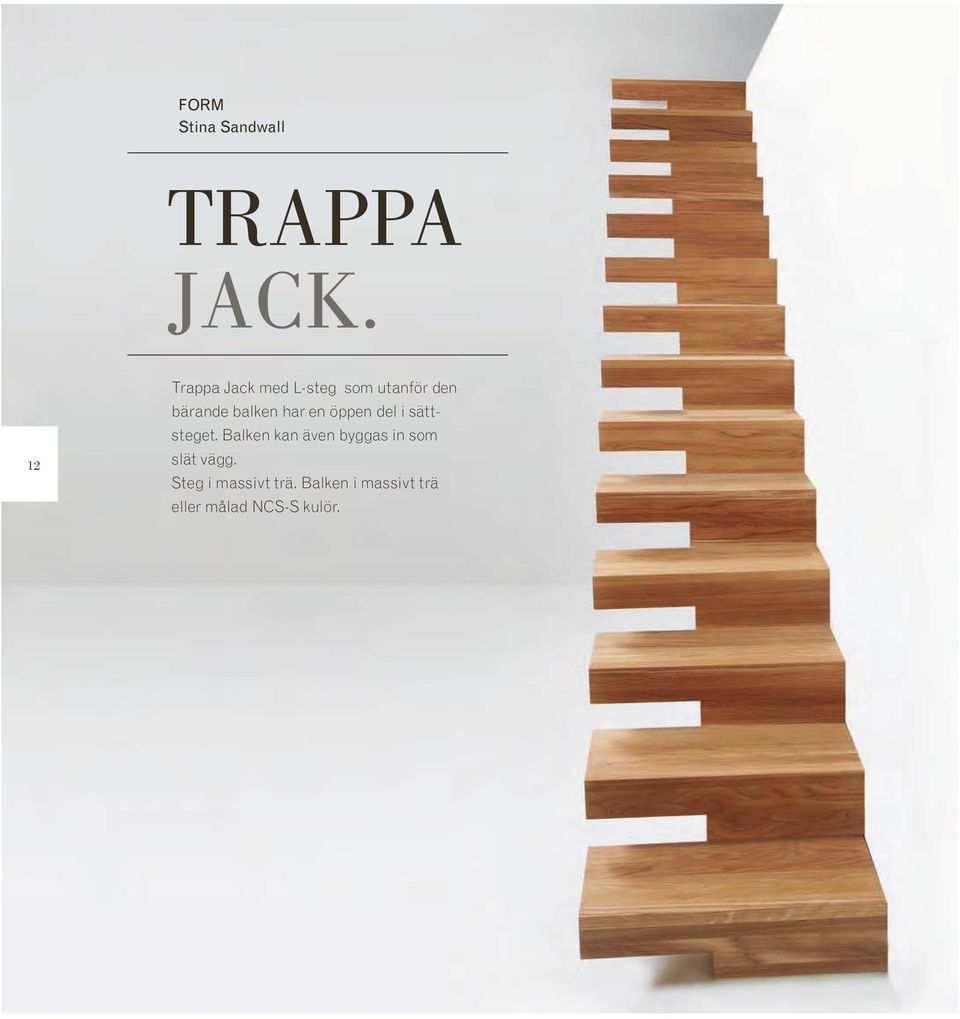

12 FORM Stina Sandwall TRAPPA JACK. 12 Trappa Jack med L-steg som utanför den bärande balken har en öppen del i sättsteget. Balken kan även byggas in som slät vägg. Steg i massivt trä. Balken i massivt trä eller målad NCS-S kulör.

13 13 Trappa Jack som inbyggd trappa med steg i vitpigmenterad lönn.

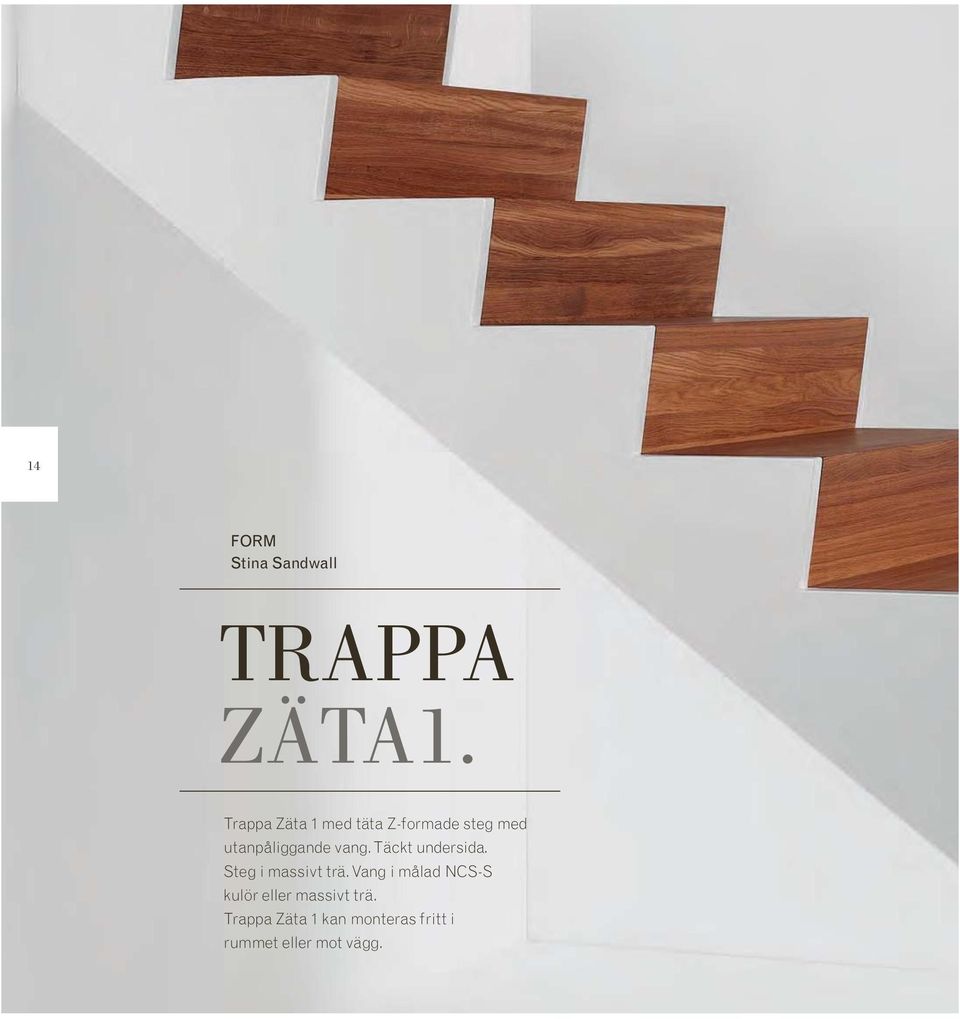

14 14 FORM Stina Sandwall TRAPPA ZÄTA1. Trappa Zäta 1 med täta Z-formade steg med utanpåliggande vang. Täckt undersida. Steg i massivt trä. Vang i målad NCS-S kulör eller massivt trä. Trappa Zäta 1 kan monteras fritt i rummet eller mot vägg.

15 15 Trappa Zäta 1 med steg i klarlackerad ek och vitmålad vang.

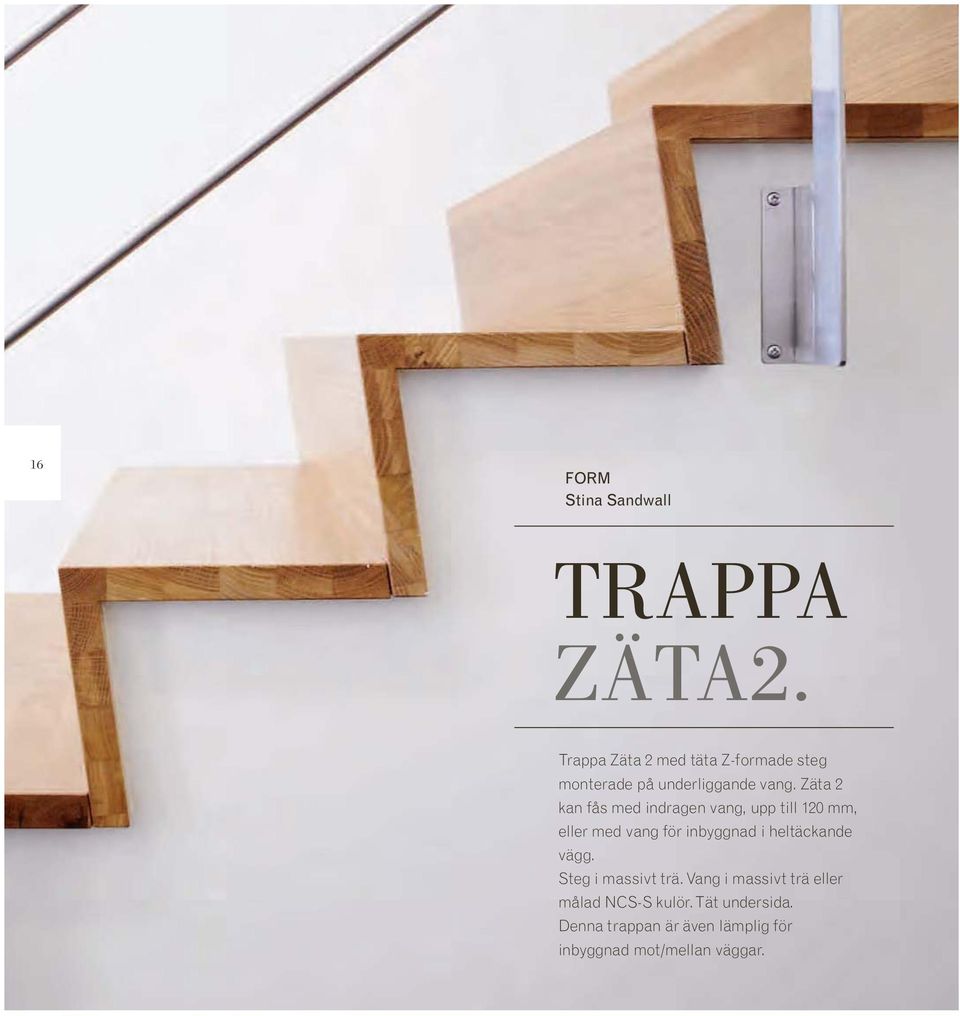

16 16 FORM Stina Sandwall TRAPPA ZÄTA2. Trappa Zäta 2 med täta Z-formade steg monterade på underliggande vang. Zäta 2 kan fås med indragen vang, upp till 120 mm, eller med vang för inbyggnad i heltäckande vägg. Steg i massivt trä. Vang i massivt trä eller målad NCS-S kulör. Tät undersida. Denna trappan är även lämplig för inbyggnad mot/mellan väggar.

17 17 Trappa Zäta 2 med steg i ek och Räcke 1 i rostfritt stål.

18 Trappa Zäta 2 med 120 mm indragen vitmålad vang och oljade eksteg. 18

19 19 Trappa Zäta 2 med klarlackade steg i ek. Räcke 1 i rostfritt stål.

20 Trappa Zäta 2 med klarlackade steg i ek. Räcke 1 i rostfritt stål

21 21 Trappa Zäta 2 med vilplan och steg i klarlackad ek.

22 FORM Stina Sandwall 22 TRAPPA DEPÅ. Trappa Depå har Z-formade steg och integrerad förvaring. Steg i massivt trä och luckor/täcksidor i målad NCS-S kulör. Depå monteras mitt i rummet eller i anslutning till vägg. Garderoberna levereras i anpassad 40, 50 eller 60 cm bredd. Ett fast hyllplan och hålbild för att passa standardinredning.

23 23 Trappa Depå med integrerad förvaring. Steg i vitoljad ask. Luckor och täcksida i målad NCS-S kulör.

24 FORM Stina Sandwall TRAPPA VILA. 24 Trappa Vila är en tät trappa med Z-formade steg. Steg och inre vang i massivt trä. Yttre vang i målad NCS-S kulör. Räcke i glas med dold infästning. Överliggare i massivt trä, 35x35 mm.

25 25 Trappa Vila med steg, inre vang och handledare i svartbetsad ask. Vitmålad yttre vang och räcke i härdat glas.

26 26 VÅRA RÄCKEN. Våra trappor kan levereras med tillhörande formgivna räcken i rostfritt stål, glas och massivt trä.

27 FORM Stina Sandwall FORM Stina Sandwall 27 RÄCKE NR1. RÄCKE NR2. Räcke 1 är anpassat för trappa Zäta 1 samt till trappa Zäta 2 med vang monterad i liv med stegkant. Räcke 1 har ståndare och överliggare i plattjärn samt 2-5 liggande 15 mm rör. Hela räcket i rostfritt utförande. Materialalternativ: Stål i målat utförande. Överliggare kan fås i massivt trä. Mellanliggare kan bytas mot laminerat glas. Räcke 1 med mellanliggare uppfyller ej Boverkets Byggregler ( BBR ) avseende skydd mot fall. Räcke 2 är anpassat för trappa Balk och trappa Zäta 2 med indragen underliggande vang. Infästning under trappans steg. Ståndare med avsmalnande del som övergår i 33 mm rund överliggare. Kan fås med 2-5 liggande 15 mm rör. Hela räcket i rostfritt utförande. Materialalternativ: Stål i målat utförande. Överliggare kan även fås i massivt trä, rundstav 47 mm. Mellanliggare kan kompletteras med demonterbart plexiglas. Räcke 2 med enbart mellanliggare uppfyller ej Boverkets Byggregler ( BBR ) avseende skydd mot fall.

28 28 FORM Stina Sandwall FORM Stina Sandwall RÄCKE NR3. RÄCKE BAS. Räcke 3 är anpassat för trappa Zäta 1 och Zäta 2 med vang monterad i liv med trappans steg. Räcke 3 i härdat glas med 35x35 mm överliggare i massivt trä. Monteras med distansbricka mellan vang och glas. Räcke Bas är anpassat för trappa Balk. Räcket har spjälor i 15 mm rostfritt stål och 70x70 mm stolpar i massivträ. Överliggare i 60x70 mm massivt trä. Materialalternativ: Spjälor i målat utförande.

29 FORM FORM Stina Sandwall Stina Sandwall 29 RÄCKE NR4. RÄCKE VILA. Räcke 4 är anpassat till trappa Depå samt till trappa Zäta 2 med indragen vang. Räcke 4 har ståndare och överliggare i plattjärn. Kan fås med 2-5 liggande 15 mm rör. Hela räcket i rostfritt utförande. Räcke Vila är anpassat till trappa Vila. Härdat glas med dold infästning. Överliggare i 35x35 mm massivt trä. Materialalternativ: Stål i målat utförande. Räcket kan även fås med överliggare av massivt trä. Räcke 4 uppfyller ej Boverkets Byggregler ( BBR ) avseende skydd mot fall.

30 Räcke 2 i rostfritt stål. 30

31 Räcke 1 i rostfritt stål. 31 Räcke Vila i härdat glas med dold infästning. Räcke 2 i rostfritt stål.

32 EK EK VITOLJAD 32 VÅRA MATERIAL ASK Välj mellan flera olika träslag. Balk och vang i täckmålad kulör enl. NCS-S skalan. Olja, vitolja, bets alternativt klarlack.

33 BOK ASK SVARTBETSAD BJÖRK BAMBU 33 VALNÖT NCS-S KULÖR

34 TRAPPANS FORM Beroende på utrymme och placering kan du få trappan i utförande som rak, vinklad med vilplan och i u-form med vilplan. Presenterade räcken anpassas för respektive form. Kontakta SnickarLaget för ytterligare information om utförande, mått och montage. 34

35 TYDLIG ARKITEKTONISK FORM & PASSANDE MATERIALVAL Formgivaren Stina Sandwall har tagit fram en kollektion trappor för Snickarlaget. Utgångs punkten var att formge en trappa för serietillverkning åt den designmedvetne kunden. Trots det ökande arkitekturintresset saknas det trappor av trä som kommunicerar samma språk och form som det moderna huset i övrigt. Med tanke på detta har trappkollektionen utformats och fått en tydlig arkitektonisk form i passande materialval. Resultatet har blivit en serie trappor i mer uppstramad form och med en hel del ny teknik i produktion och sammansättningar. Formgivare Stina Sandwall 35
