1 Avloppsrening ÖVER KINGSPAN KLARGESTER PRODUKTKATALOG

2 Avloppsrening ÖVER KINGSPAN KLARGESTER år av erfarenhet Kingspan Klargester har i mer än år utvecklat och tillverkat innovativa metoder för att behandla, pumpa, separera och återvinna avloppsvatten. avloppsrening i global skala samtidigt som vi erbjuder ett av det största och tekniskt mest avancerade sortimenten av avancerad avloppsrening på marknaden. I egenskap av att vara den etablerade marknadsledaren erbjuder vi ett brett sortiment av innovativa och 100 % kravuppfyllande avloppslösnigar för hushåll, kommersiella fastigheter och industrin. Vi ger dig rådgivning och support under hela inköpsprocessen, baserat på vårt djupa lokala kunnande och expertis. Kingspan Klargester är experter på avloppslösingar, med mer än år av innovation och kunskap i ryggen. Vår mission är att utforma och tillverka de bästa utprovade och verifierade lösningarna för Med verksamhet i mer än 85 länder världen över erbjuder vi ett globalt distributionsnätverk som backas upp av erfarna team inom både försäljning och teknik. Våra supportteam ger fokuserad kundtjänst från leveransplanering till konsultationer och installationsstöd. Vi ger dig tryggheten i support av produkten för hela dess livslängd. ÖVER 2

3 ÖVER KINGSPAN KLARGESTER Expertis, pålitlighet och förtroende BioDisc MINI RENINGSVERK Lätt att installera Allt i en tank! Ljudlös och luktfri under normal drift Kontrollpanel Låg energiförbrukning CE-märkt Låga årliga driftskostnader Godkänd enligt EN Leverantör med över 30 års erfarenhet i Skandinavien STORLEK ETT HUS FLERA HUS MOTSVARAR antal personer 1 hus, högst 5 PE 2 hus, högst 10 PE 3 hus, högst 15 PE Total diameter / bredd Standard inlopp 750* 750* 0 Standard utlopp Djup från invåndig röbotten till bas Rörlednings diameter Slamia grings period (ca) 12 Månder 6 Månder 7 Månder Störmförsörjning supply Enfas Enfas Enfas Motore ffekt 50W 50W 75W Viky (tom) (KG) 325 Kgs 350 Kgs 650 Kgs PREMIUM KONSTRUKTION LEDANDE PRESTATION 4 * BA-BB 450/1000/1250 BC 1100 UNIK TEKNOLOGI COUNTRIES PRIMÄR SEDIMENTERINGSTANK Avloppsvattnet WORLDWIDE transporteras till den primära sedimenteringstanken där fast material sedimenteras och hålls kvar för senare bortforsling. FÖRSTA STEGET BIOLOGISK RENING Vätska och mindre fast material flödar sedan till den första biologiska behandlingszonen där det första stadiet i reningsprocessen inträffar. ANDRA STEGET BIOLOGISK RENING Vätskan matas sedan framåt i kontrollerad hastighet till den biologiska reningszonen för vidare behandling. SLUTLIG SEDIMENTERINGSTANK Den rena vätskan passerar in i den slutliga sedminenteringstanken från vilken det kan släppas ut i grundvatten eller vattendrag. 3

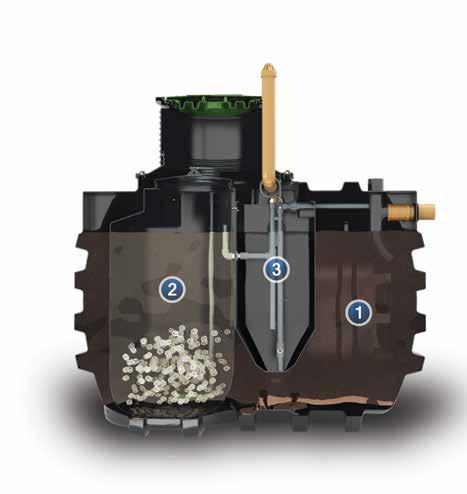

4 Avloppsrening OVER ÖVER YEARS OF EXPERTISE BIOFICIENT+ ENSKILT RENINGSVERK FUNKTIONER OCH FÖRDELAR BioFicient+ är godkänd i alla större marknader och även enligt EN BioFicient+ är ledande i sin klass för Energi Effektivitet med sina 0,92 kwh/dag för ett 6PE system. DESIGN EFFEKTIV kr KOSTNADS EFFEKTIV ENERGI EFFEKTIV BioFicient + är lätt att installera och kan anpassas olika grävdjup som gör BioFicient + till en kostnadseffektiv installation. BioFicient + är ett design effektivt reningsverk, vilket också tillåter variabel och enkel Installation. PARAMETRAR EFFEKTIVITET MG/L BOD 95.1% 15.0mg/l TotN (Total Kväve) 81.7% 11.6mg/l TotP (Total Fosfor) 93.4% 0.4mg/l KANAL FÖR FLÄKTSLANG 1. Fläktventilation 2. Manöverpanel 3. Slamrecirkulation PRIMÄR TANK Avloppsvatten rinner in i försedimentserings kammaren (Primär tanken) där fasta ämnen löses ut och behålls. Från Primär tanken förskjuts avloppsvattenet til Bio Zonen. BIOLOGISK BEHANDLINGSZON Fasta ämnen bryts ner via media och vätskecirkulation och vid att det pumpas luft genom en diffusor i varje kammare. Vätskan som ständigt återcikuleras är i kontakt med de rörliga medier och rensas genom mikroorganismerna som växer på ytan SEDIMENTERINGSTANK I primär och sedimenteringstanken bildas finpartiklar till slam. Vid förinställda intervaller går delar av slammet och vätskan åter till primär tanken för yttligare behandling. Den primära och sedimenteringstanken bör tömmas för slam med en 12 månaders intervall. 4

5 ÖVER KINGSPAN KLARGESTER Expertis, pålitlighet och förtroende GAMMA SLAMAVSKILJARE FUNKTIONER OCH FÖRDELAR Lätt att installera Allt i en tank! Ljudlös och luktfri under normal drift Låg energiförbrukning CE-märkt Låga årliga driftskostnader Godkänd enligt EN Leverantör med över 30 års erfarenhet i Skandinavien Effektivitet 99.97% PRODUKT NUMMER lagringsvolym (ltr) Inlopprör Botten till inlopprör Utlopprör Botten till utlopprör Längd Bredd Höjd Vent höjd Totala höjden Vikt (kg) GST020T2GK GST028TzPK GST040TzPK GST028TzGK GST040TzGK GST020TEPK Gråvatten anläggning GRÅVATTENANLÄGGNING FÖR 1 HUSHÅLL - GW 001 Testad och certifierad av Bioforsk enligt norsk norm Allt i en tank utan strömbehov Inga rörliga delar Godkänd for husavlopp med 0 liter gråvatten per dygn PRODUKT NUMMER Antal Stugor Inlopp/utlopps Inlopp/utlopps Total hojd Diameter Total hojd GW Filtralite P 0.5-4mm 5

6 Avloppsrening OVER ÖVER YEARS OF EXPERTISE OLJEAVSKILJARE BYPASS Dessa separatorer används när det anses en acceptabel risk att inte ge full behandling för höga flöden, till exempel där risken för en stor spill och tunga nederbörd inträffar på samma gång är liten. Typiska applikationer är parkeringsplatser, vägar, lätt förorenade kommersiella områden Bypass separatorer ska användas när risken är liten för att ett stort spill och kraftigt regn inträffar Används när det anses en acceptabel risk att inte ge full behandling. Enhet nominella storlek Flöde (liter per sekund) Max flöde (Liter per sekund) Dränerings område kvadrat meter. lagrings kapasitet (liter) Slam Olja Anläggnings längd Anläggnings diameter Dimension på nedstigningsrör Botten till inlopprör Botten till utlopprör Standard fall tvärs Minimum inlopps NSBP NSBP NSBP NSBP NSBP Standard rör dimention OLJEAVSKILJARE FULL RETENTION Full retenstion seperatorer används på utomhusområden med väsentlig fara för större oljeutsläpp. Separatorn måste då dimensioneras för hela vattenflödet i avloppsnätet. På större platser kan kortvariga översvämningar vara en acceptabel metod för att begränsa genomströmningen och därmed omfattningen av fullretentionssystem. Fullretentionsseparatorer används på platser och områden där det är hög risk för spill, som på: Lager för drivmedels distribution Metallåtervinningsanläggningar Verkstäder Tvätthallar Avfallsplatser Produkt nummer Genomströmning (l/sek.) Avioppsareal PPG-3 (0.018) (m2) Lagringskapacitet (liter) Sand Olja Längd Diameter Inloppsdjup - underkant till inloppsrör Utloppsdjup - underkant till utloppsrör Min. intags tank Standard rördiameter NSFP NSFA NSFA För över NS15 kapacitet kontakta oss direkt - klargesterse@kingspan.com 6

7 ÖVER KINGSPAN KLARGESTER Expertis, pålitlighet och förtroende ANDRA AVLOPPSVATTENLÖSNINGAR FRÅN KINGSPAN KLARGESTER Vi erbjuder ett utbud av komersiella, enskilda och industriella avloppsvattenslösningar. För och få mer information om någon av våra andra produkter som presenteras, kontakta våra lokala kingspan klargester säljare. KOMMERSIELLA RENINGSVERK Kingspan Klargester kommersiella reningsverk (BioDisc BD-BM och BioFicient) ger en tillförlitlig, effektiv och miljövänlig lösning för en rad kommersiella applikationer - från hotell till kontor, pubar, campingplatser och industribyggnader. Den avancerade konstruktionen av BioDisc lovar genomgående hög prestanda, även i de tuffaste miljöer. KOMMERSIELLA RENINGSVERK PUMPSTATIONER Vi erbjuder kompletta pumplösningar för ytvatten. Från källare till husvagnar, utvidgningar av gårdsplaner. Våra pumpstationer är lämpliga för användning till fastigheter på eller utanför kommunala nätet. PUMPSTATIONER 7
