1 MOS SE NIBE ELK 646 MONTERINGS- OCH SKÖTSELANVISNING ELK 3 x 400 V och 3 x 0 V LEK

2

3 Innehåll Allmänt Systembeskrivning Funktionsprincip 3 Systemprincip 3 Förkortningar 3 Frontpanelen Funktioner på frontpanelen Strömställare 4 Temperaturbegränsare 4 Termostat för elpatron 4 Automatsäkring 4 Rörinstallation Inkoppling 5 Avtappning 5 Installationsalternativ 6 Installationsalternativ 2 6 Installationsalternativ 3 6 Installationsalternativ 4 6 Symbolnyckel till alternativ 4 6 Installationsalternativ 5 (markvärme) 7 Förkortningar 7 Installationsalternativ 6 (luft-vattenvärme) Förkortningar Elinstallation Inkoppling 3 x 400 V + N + PE 9 Inkoppling 3 x 0 V + PE 0 Placering av givare 0 Termostat för elpatron 0 Elschema (3 x 400 V + N + PE) Elschema (3 x 0 V + PE (Norge)) Extern styrning ELK 3 x 400 V och FIGHTER 0 / 5 / 25 3 ELK 3 x 0 V och FIGHTER 0 3 ELK 3 x 400 V och FIGHTER 20/30/35 4 ELK 3 x 0 V och FIGHTER 20 4 ELK 3 x 400 V och FIGHTER ELK 3 x 400 V och SMO 0 (09259) 5 ELK 3 x 400 V och SMO 0 (0963) 5 ELK 3 x 0 V och SMO 0 (09259) 6 ELK 3 x 0 V och SMO 0 (0963) 6 Tekniska specifikationer Komponentplacering och mått 7 Komponentlista Tekniska data 3 x 400 V + N + PE Tekniska data 3 x 0 V + PE Åtgärder vid driftstörningar Låg temperatur 9 Dålig cirkulation 9 Tillbehör Generell anslutning av belastningsvakt 20 EBV 2, belastningsvakt (3 x 400 V) 2 NIBE ELK

4 Till Villaägaren Allmänt Allmänt För att få bästa utbyte av elpannan ELK bör Du läsa igenom den här Monterings- och Skötselanvisningen. ELK är en elkassett som i första hand är avsedd för montering på dubbelmantlad vattenvärmare, befintlig elkassettanläggning eller liknande i villor eller mindre hyreshus. ELK är en svensktillverkad kvalitetsprodukt med lång livslängd och säker drift. Ifylles när produkten är installerad Serienummer* (03), ska alltid uppges vid korrespondens med NIBE. 069 _ Installationsdatum Installatörer, EL Installatörer, VVS Spänningsutförande 3 x 400 V 3 X 0 V (gäller endast Norge) Installerad effekt på elpatronen Här införes eventuella anteckningar Datum *Serienummer finns nere till höger på kärlet. Sign Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller instrueras av en person med ansvar för deras säkerhet. Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten. Med reservation för konstruktionsändringar. 2 NIBE ELK

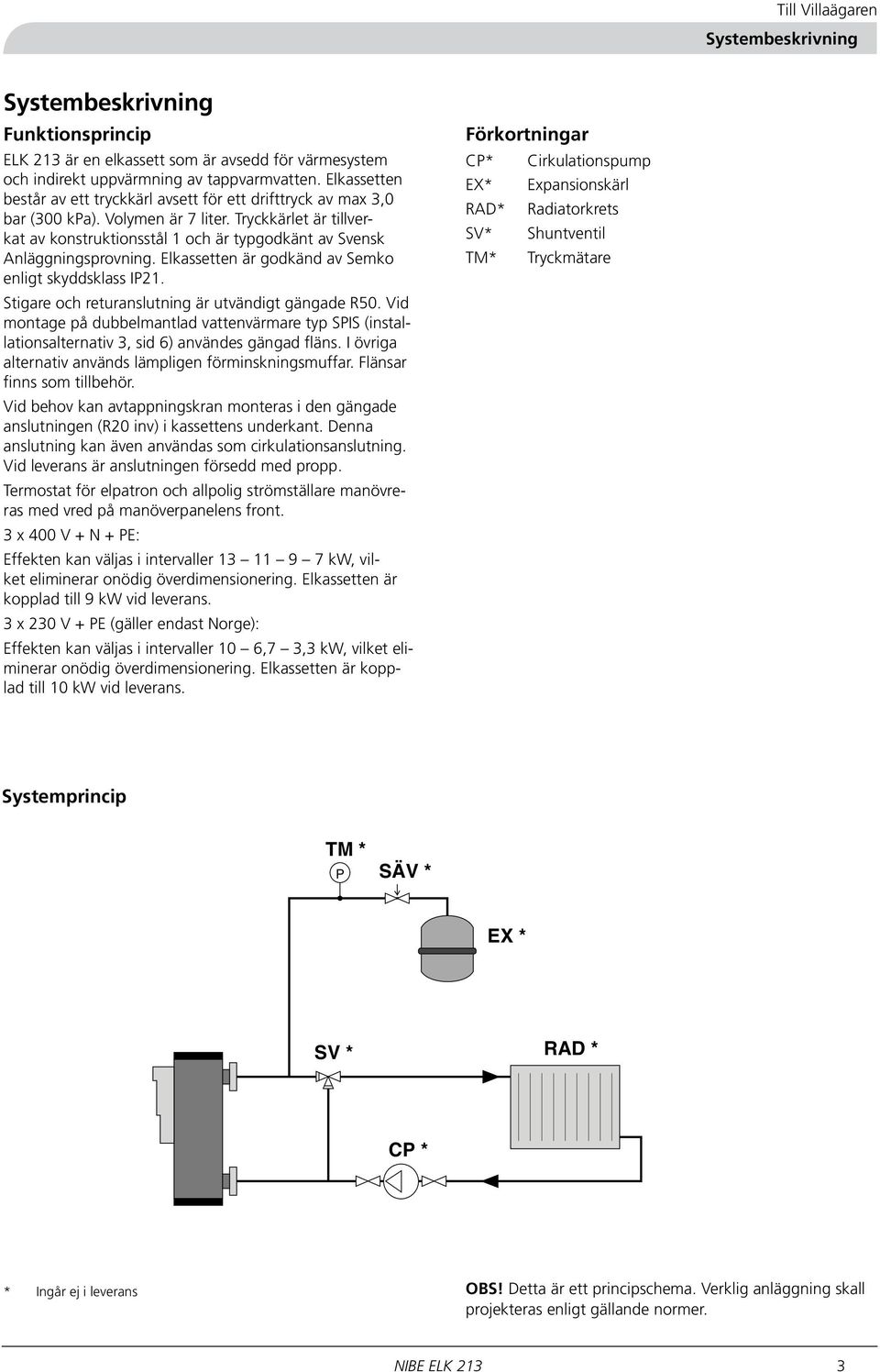

5 Till Villaägaren Systembeskrivning Systembeskrivning Funktionsprincip ELK är en elkassett som är avsedd för värme system och indirekt uppvärmning av tappvarmvatten. Elkassetten består av ett tryckkärl avsett för ett drifttryck av max 3,0 bar (300 kpa). Volymen är 7 liter. Tryckkärlet är tillverkat av konstruktionsstål och är typgodkänt av Svensk Anläggningsprovning. Elkassetten är godkänd av Semko enligt skyddsklass IP2. Stigare och returanslutning är utvändigt gängade R50. Vid montage på dubbelmantlad vattenvärmare typ SPIS (installationsalternativ 3, sid 6) användes gängad fläns. I övriga alternativ används lämpligen förminskningsmuffar. Flänsar finns som tillbehör. Vid behov kan avtappningskran monteras i den gängade anslutningen (R20 inv) i kassettens underkant. Denna anslutning kan även användas som cirkulationsanslutning. Vid leverans är anslutningen försedd med propp. Termostat för elpatron och allpolig strömställare manövreras med vred på manöverpanelens front. 3 x 400 V + N + PE: Effekten kan väljas i intervaller kw, vilket eliminerar onödig överdimensionering. Elkassetten är kopplad till 9 kw vid leverans. 3 x 0 V + PE (gäller endast Norge): Effekten kan väljas i intervaller 0 6,7 3,3 kw, vilket eliminerar onödig överdimensionering. Elkassetten är kopplad till 0 kw vid leverans. Förkortningar CP* Cirkulationspump EX* Expansionskärl RAD* Radiatorkrets SV* Shuntventil TM* Tryckmätare Systemprincip TM * P SÄV * EX * SV * RAD * CP * * Ingår ej i leverans Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer. NIBE ELK 3

6 D a y D a y D a y D a y Till Villaägaren Frontpanel Frontpanelen 2 4 Art.nr Art.nr. 642 Funktioner på frontpanelen 2 Strömställare med 3 lägen Elkassetten avstängd (elpatron samt eventuellt anslutna enheter ej i drift). : 7 Utlöst ON OFF automatsäkring återställs genom att trycka in R Automatsäkring knappen. 5 R ON OFF 5 Eventuell cirkulationspump i drift. ON OFF R 3 Elkassetten i drift (elpatron samt eventuellt anslutna enheter i drift). Externa enheter får ej spänningsmatas från ELK 3 x 0 V. Temperaturbegränsare Utlöst temperaturbegränsare återställs genom att trycka in knappen. Detta görs först efter att orsaken till felet åtgärdats, se avsnitt Åtgärder vid driftstörningar. 4 Termostat för elpatron Denna termostat styr elpatronerna. 5 Strömställaren (2) får ej sättas i läge innan kassetten är vattenfylld. Temperatur begrän saren, termo staten och elpatronen kan då skadas. R ON OFF 5 4 NIBE ELK

7 Till Installatören Rörinstallation Rörinstallation Inkoppling Montage av elkassetten skall göras så att yttre uppvärmning ej orsakar överhettning, exempelvis framför eldstadslucka (för att undvika utslående eldslågor) eller intill rökrör (för att undvika skadlig värmestrålning). Lämplig placering är normalt vid sidan av panna, direkt på dubbelmantlad beredares flänsar eller liknande plats. Rörinstallationen skall utföras enligt gällande normer. Elkassetten monteras stående. För service, eventuellt elpatronbyte, återställning av automatsäkring eller temperaturbegränsare samt avtappning erfordras ett fritt utrymme på 200 mm framför kassettens manöverpanel samt 500 mm ovanför kassetten (se fig). Om ovanstående fria utrymme ej kan erhållas, måste demonterbara kopplingar användas. Cirkulationspump skall användas. Rördimensionen kan då reduceras till R25 med spetsmuff ar. Elkassett en kan monteras till dubbelmantlad vattenvärmare typ SP eller SPIS, se installationsalternativ 3, (självcirkulation erhålles). För driftsuppföljning monteras lämpligen en termometer mellan elkassetten och apparaten som skall värmas upp, så att utgående vattentemperatur från elkassetten kan avläsas. Då elkassetten är monterad på befintlig vedpanna och ensam svarar för värmebehovet, bör rökkanalen tätas. Detta sker lämpligen med en plastpåse fylld med mineralull, instoppad i eldstaden, samt ett plåtlock på rökkanalens mynning. Vid sluten pannanläggning skall en av arbetarskyddstyrelsen godkänd säkerhetsventil monteras i oavstängbar förbindelse med pannans (elkassettens) högsta del, dock ej direkt på pannan. Förbindelseledningen skall vara kontinuerligt stigande. Säkerhetsventilen skall motioneras regelbundet, minst 4 ggr per år genom att kortvarigt öppnas och åter stängas. Därefter återställes trycket genom påfyllning av vatten. Rörledning mellan kassett och öppet expansionskärl skall dragas stigande och får ej vara avstängbar. Avtappning Systemet tömmes lättast genom att montera en avtappningsventil på rörinstallationens lågpunkt. Avtappning genom en sådan ventil ger en liten kvarstående mängd vatten i elkassetten, vilken därefter tömmes genom avtappningsanslutning (7). Om anläggningens avtappning normalt sker genom elkassettens avtappningsanslutning, monteras här lämpligen en avtappningsventil. 200 Innan elkassetten tappas ur, måste elmatningen brytas. 500 Rörsystemet skall vara urspolat innan elkassetten kopplas in så att föroreningar ej skadar ingående komponenter. NIBE ELK 5

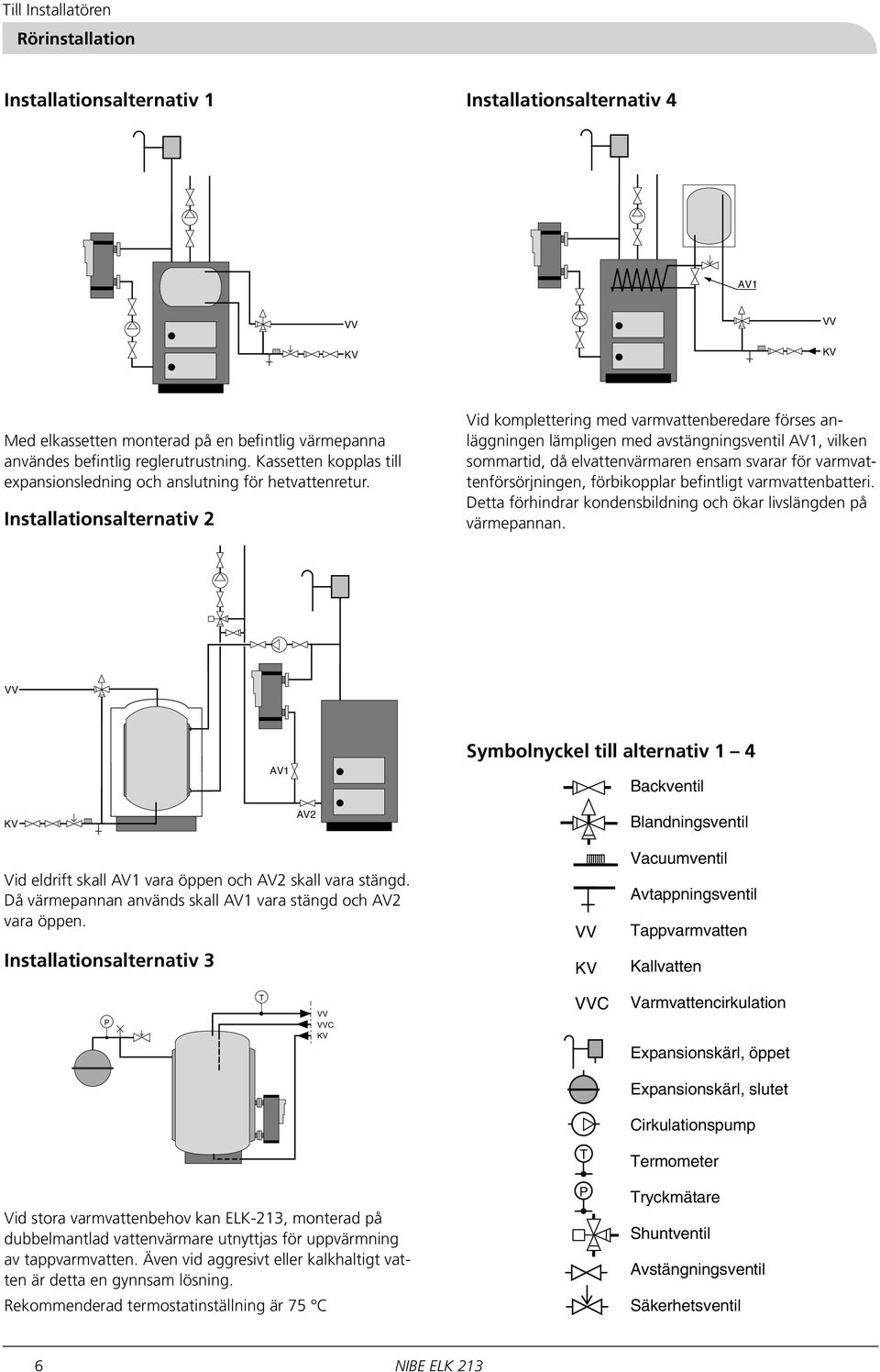

8 Till Installatören Rörinstallation Installationsalternativ Installationsalternativ 4 AV VV KV VV KV Med elkassetten monterad på Expansionskärl, en befintlig värmepanna öppet användes befintlig reglerutrustning. Kassetten kopplas till Expansionskärl, slutet expansionsledning och anslutning för hetvattenretur. Cirkulationspump Installationsalternativ 2 T Termometer VV KV VV Tappvarmvatten Vid eldrift skall AV vara öppen och AV2 skall vara stängd. Då värmepannan används KV skall Kallvatten AV vara stängd och AV2 vara öppen. VVC Varmvattencirkulation Installationsalternativ 3 P P T P Tryckmätare Shuntventil Avstängningsventil Säkerhetsventil Backventil Blandningsventil Vacuumventil Avtappningsventil Expansionskärl, öppet VVC Expansionskärl, slutet Cirkulationspump Termometer Tryckmätare Shuntventil Avstängningsventil Vid stora varmvattenbehov kan ELK-, monterad på dubbelmantlad vattenvärmare Säkerhetsventil utnyttjas för uppvärmning av tappvarmvatten. Även vid aggresivt eller kalkhaltigt vatten är detta en gynnsam lösning. Backventil Rekommenderad termostatinställning är 75 C Blandningsventil Vacuumventil 6 NIBE ELK Avtappningsventil T AV AV2 VV KV Vid komplettering med varmvattenberedare förses anläggningen lämpligen med avstängningsventil AV, vilken sommartid, då elvattenvärmaren ensam svarar för varmvattenförsörjningen, förbikopplar befintligt varmvattenbatteri. Detta förhindrar kondensbildning Expansionskärl, och ökar öppet livslängden på värmepannan. Expansionskärl, slutet T P VV KV T P Cirkulationspump Termometer Tryckmätare Shuntventil Avstängningsventil Symbolnyckel till alternativ Säkerhetsventil 4 VVC Backventil Blandningsventil Vacuumventil Avtappningsventil Tappvarmvatten Kallvatten Varmvattencirkulation Expansionskärl, öppet Expansionskärl, slutet Cirkulationspump Termometer Tryckmätare Shuntventil Avstängningsventil Säkerhetsventil Backventil Blandningsventil Vacuumventil

9 4 Till Installatören Rörinstallation Installationsalternativ 5 (markvärme) EXP SÄV AV CP FG RV ELK AV BV SÄV T VXV AV SF AV SÄV AV SF AV EL VVB AV VVG UG AV AV VVB/ACK BK/JK FIGHTER 0/5/20/25/30/35 prioriterar laddning av varmvatten via växelventilen (VXV). Vid fulladdad vattenvärmare/ackumulatortank (VVB/ACK), c:a 50 C, växlar växelventilen (VXV) från varmvattenladdning till värmekretsen. Funktionen Extra varmvatten kan inte styras från värmepumpen med denna systemlösning. Tillse därför att funktionen inte är aktiverad. Värmepumpen styrs då av utegivaren (UG) i kombination med framledningsgivaren (FG). Monterad elkassett (ELK ) inkopplas automatiskt när energibehovet överstiger värmepumpens kapacitet. Detta alternativ kan även kompletteras med en rumsgivare. Till detta alternativ behövs tillbehören ELK, VST och XTS 20. Förkortningar AV Avstängningsventil BK/JK Bergkollektor/Jordkollektor BV Backventil CP Cirkulationspump ELK Elkassett El VVB Elvattenvärmare NK Nivåkärl SF Smutsfilter SÄV Säkerhetsventil FG Framledningstemperaturgivare VVG Varmvattentemperaturgivare UG Utomhustemperaturgivare RG Returtemperaturgivare VVB/ACK Ackumulator med vattenvärmare VXV Växelventil, VST NIBE ELK 7

10 Till Installatören Rörinstallation Installationsalternativ 6 (luft-vattenvärme) SMO 0 Grundinkoppling HR P FG* ELK AV AV CP* UKV* CP HR AV BV RG RV BV BV UG NIBE VP luft/vatten-värmepump VXV SÄV HR LP VVG HR VVB/ACK SMO 0 styr värmepump, elkassett, cirkulationspumpar, växelventil mm. Värmepumpen arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil (VXV). Om värmepumpen ej klarar av värmebehovet inkopplas tillskottsvärme från elkassetten. Vid inkopplad tillsatsvärme värms varmvattnet med elpatronen i varmvattenberedaren. Vid kombidrift är växelventilen (VXV) öppen mot uppvärmningssystemet. För att undvika störningar skall givarkablar och kommunikationskablar separeras (min 20 cm) från starkströms ledningar vid kabeldragning Förkortningar AV Avstängningsventil BV Backventil CP Cirkulationspump ELK Elkassett El VVB Elvattenvärmare HR Hjälprelä LP Laddpump SÄV Säkerhetsventil FG Framledningstemperaturgivare VVG Varmvattentemperaturgivare UG Utomhustemperaturgivare RG Returtemperaturgivare VVB/ACK Ackumulator med vattenvärmare VXV Växelventil, VST NIBE ELK

11 Till Installatören Elinstallation Elinstallation Inkoppling 3 x 400 V + N + PE Elinstallation får endast göras av behörig elinstallatör. Inkoppling av elkassetten får ej påbörjas utan elleverantörens medgivande. Standard leverans koppling är 9,0 kw i två steg. Omkoppling till annan effekt göres i toppen av elkassetten, direkt på elpatronens anslutningar och på plint () i kopplingsrummet. All elektrisk utrustning är internt färdigkopplad och elmatning göres endast på plint (). Kabel för eventuell cirkulationspump anslutes till plint (), avsäkrad med automatsäkring på 0,0 A och drages genom särskild dragavlastning. Elkassetten har tre, vid leverans oöppnade, kabelgenomföringar. Dessa är avsedda för matning, extern styrning, pump, samt belastningsvakt. Elkassetten är försedd med ett tidrelä (9) som blockerar en del av elpatronen via kontaktor (0) så att max 6,0 kw kopplas in de första två timmarna efter det att elkassetten varit bortkopplad. Genom att kortsluta stiften Z-Z2 på tidrelät (se figur) kan elkassetten ge full effekt direkt utan att vänta två timmar. Strömställaren (2) får ej sättas i läge innan kassetten är vattenfylld. Temperatur begrän saren, termo staten och elpatronen kan då skadas. Z2 Z Elkassettens effekt kan kopplas om till kw. Effektomkoppling göres på elpatronen samt i ak tuella fall plint (). Effektstyrningen kan göras i tre steg vid alla effekter samt i två steg för effekterna 7 och 9 kw. Effekterna och 3 kw får ej styras i två steg. Omkoppling göres på plint (). Uppmärkta kablar för omkoppling på plint () medlevereras i två påsar. Leveranskoppling är 9,0 kw i enbart två steg. Nolla från matning kopplas till N2 på plint () Med tillbehöret XTS 20 kan ELK styras externt från FIGHTER 0 / 5 / 25. ELK kan styras externt från FIGHTER 20 / 35. NIBE ELK 9

12 Till Installatören Elinstallation Inkoppling 3 x 0 V + PE Elinstallation får endast göras av behörig elinstallatör. Inkoppling av elkassetten får ej påbörjas utan elleverantörens medgivande. Standard leverans koppling är 0 kw i två steg. Elkassetten har tre, vid leverans oöppnade, kabelgenomföringar. Dessa är avsedda för matning, extern styrning, samt belastningsvakt. För anpassning till 3 x 0 V ska N2 och L2 byglas på plint (). Elkassettens effekt kan kopplas om till 3,3 6,7 0 kw. Effektomkoppling göres på plint (). Uppmärkta kablar för omkoppling på plint () medlevereras i två påsar. ELK kan styras externt från FIGHTER 20. Placering av givare Temperaturbegränsarbulben överst (kort). Termostatbulben nederst (lång). Externa enheter får ej spännings matas från ELK, gäller 3 x 0 V + PE LEK Termostat för elpatron Elkassettens termostat ställs på önskad drifttemperatur t C och styr med 5 C intervall den inkopplade effekten enligt nedanstående tabell. 3 x 400 V + N + PE Effekt t C t-5 C t-0 C 7,0 kw 6,0 kw,0 kw *9,0 kw 6,0 kw 3,0 kw,0 kw 6,0 kw,0 kw 4,0 kw 3,0 kw 6,0 kw 3,0 kw 4,0 kw 3,3 kw 3,3 kw 3 x 0 V + PE 6,7 kw 3,3 kw 3,3 kw 0,0 kw 3,3 kw 3,3 kw 3,3 kw *0,0 kw 6,7 kw 3,3 kw *leveranskopplad effekt 0 NIBE ELK

13 Bruna 3 kw Svarta Till Installatören Elschema (3 x 400 V + N + PE) 2 4 Elschema (3 x 400 V + N + PE) kw 4 kw 3 Vita kw kw 3 kw 3 2 kw 9 kw Bruna 3 kw kw 4 kw Svarta SE 2 4 Bruna Vita kw 2 Vita Bruna Vita kw kw kw 34 7 kw kw kw kw 3 6 kw 3 2 kw kw ,3 kw 7 kw Bruna Bruna Bruna 0 kw kw 4 kw 3,3 kw Svarta Svarta Svarta SvartaSE Svarta SE SE Vita kw kw kw 34 Bruna ,3 kw Bruna NO N N2 L L2 L3 7 2 Svarta Läge I Läge II 4 Svarta N N N 7/9 kw i tre steg /3 kw i tre steg NIBE ELK

14 Vita 6 kw Bruna Till Installatören 2 Elschema 4 2 (3 x 25 0 V + PE (Norge)) 7 kw kw Vita 6 kw 34 kw 2 2 kw Bruna 4 kw Elschema (34 x kw0 V + PE (Norge)) Svarta Svarta SE Bruna kw Vita kw kw kw kw 3,3 kw 3,3 kw NO ,3 kw Svarta Bruna Svarta Bruna 6 7 kw N N2 L L2 L3 2 Läge I Läge II Svarta N kw i två steg kw Bygla kw N2 och L2 på plint N N N Läge I 2 kw Externa enheter får ej spännings 35 N 34 N2 L L2 L N matas från ELK, Läge II 3,3 kw i ett steg 6,7 kw i två steg gäller 3 x 0 0 V kw + i PE tre steg Bruna Svarta 0 kw i två steg N N N 3,3 kw i ett steg 6,7 kw i två steg 0 kw i tre steg 2 NIBE ELK

15 Till Installatören Extern styrning Extern styrning N N2 L L2 L3 ELK 3 x 400 V och FIGHTER 0 / 5 / 25 N2NL4L25L 7 9 N Avlägsna bygel mellan N och N2 på plint. Vrid termostat (4) till max. ELK XTS N ELK XTS ELK 3 x 0 V och FIGHTER 0 N N2 L L2 L3 Avlägsna bygel mellan N och N2 på plint. Bygla mellan N2 och L2 på plint. Vrid termostat (4) till max. N2NL4L25L 7 9 N ELK XTS N ELK XTS NIBE ELK 3

16 Till Installatören Extern styrning ELK 3 x 400 V och FIGHTER 20/30/35 ELK 3 x 400 V och FIGHTER 330 N N2 L L2 L3 N N2 L L2 L3 Extern styrning N N2 NO N N 2 ELK ELK FIGHTER 20 3 x 400 V FIGHTER 330 ELK FIGHTER 20 3 x 0 V -X X X6 3 4 Avlägsna bygel mellan N och N2 på plint. Vrid termostat (4) till max. Avlägsna bygel mellan N och N2 på plint. Vrid termostat (4) till max. ELK 3 x 0 V och FIGHTER 20 N N2 L L2 L N ELK FIGHTER 20 3 x 0 V Avlägsna bygel mellan N och N2 på plint. Bygla mellan N2 och L2 på plint. Vrid termostat (4) till max. -X NIBE ELK

17 Till Installatören Extern styrning Kontrollera artikelnumret på den SMO som är installerad och följ de tillhörande instruktionerna. ELK 3 x 400 V och SMO 0 (09259) N N2 L L2 L3 Avlägsna bygel mellan N och N2 på plint. Vrid termostat (4) till max N ELK ELK SMO 0 SMO ELK 3 x 400 V och SMO 0 (0963) N N2 L L2 L3 N N2 L L2 L3 Avlägsna bygel mellan N och N2 på plint. Vrid termostat (4) till max N N ELK ELK SMO 0 ELK 2 SMO SMO NIBE ELK 5

18 Till Installatören Extern styrning ELK SMO 0 Kontrollera artikelnumret på den SMO som är installerad och följ de tillhörande instruktionerna ELK SMO 0 ELK 3 x 0 V och SMO 0 (09259) N N2 L L2 L3 N N2 L L2 L3 Avlägsna bygel mellan N och N2 på plint. Bygla mellan N2 och L2 på plint. Vrid termostat (4) till max. N N N ELK ELK SMO 0 SMO ELK SMO 0 ELK 3 x 0 V och SMO 0 (0963) N N2 L L2 L3 Avlägsna bygel mellan N och N2 på plint. Bygla mellan N2 och L2 på plint. Vrid termostat (4) till max N ELK SMO NIBE ELK

19 Övrigt Tekniska specifikationer Tekniska specifikationer Komponentplacering och mått LEK N N2 L L2 L N I NIBE ELK 7

20 Övrigt Tekniska specifikationer Komponentlista Anslutningsplint 2 Strömställare 3 Temperaturbegränsare 4 Termostat 3-pol 6 Elpatron 7 Automatsäkring Anslutningsplint, omkoppling och cirkulationspump 9 Tidrelä 0 Kontaktor * Cirkulationspump, ej 3 x 0 V 4 Anslutning, stigare, R 50 utv 5 Anslutning, retur, R 50 utv 7 Avtappningsanslutning, R 20 inv, m propp Skyddskåpa av plast 9 Kopplingsrum 20* Motflänsar R 50 SMS 20 DN 50 PN 6 2 Kontaktor 22 Kontaktor 03 Serienummer / dataskylt * Tillbehör Tekniska data 3 x 400 V + N + PE Höjd Bredd ( ) Djup Vikt Volym Matningsspänning Max effekt elpatron 605 mm 200 mm 20 mm kg 7 liter Tekniska data 3 x 0 V + PE 400 V 3 N AC 50Hz IP 2 3 kw (Leveranseffekt 9 kw) Kapslingsklass IP 2 Max tillåten totalström 0 A för anslutna apparater Max drifttryck/ 0,3 MPa (3 bar) beräkningstryck elkassett Rsk nr E-nr Höjd Bredd ( ) Djup Vikt Volym Matningsspänning Max effekt elpatron 605 mm 200 mm 20 mm kg 7 liter 0 V 3 N AC 50Hz IP 2 0 kw (Leveranseffekt 0 kw) Kapslingsklass IP 2 Max drifttryck/ 0,3 MPa (3 bar) beräkningstryck elkassett NIBE ELK

21 D a y Övrigt Åtgärder vid driftstörningar Åtgärder vid driftstörningar Vid felaktig funktion eller vid driftstörning kan som en första åtgärd nedanstående punkter kontrolleras: Låg temperatur Utlöst grupp- eller huvudsäkring Eventuell jordfelsbrytare utlöst Strömställare (2) ställd i läge 0 eller Utlöst automatsäkring (7) Utlöst temperaturbegränsare (3). Detta är en varning, om detta sker mer än en gång skall reparatör tillkallas. För lågt ställd termostat (4) för elpatron. Eventuell belastningsvakt blockerar eleffekten. Eventuell cirkulationspump står still.! VARNING! R Om ingrepp bakom kåpor göres skall gruppsäkringarna demonteras! ON OFF 5 Dålig cirkulation Eventuell cirkulationspump står still. Om driftsstörningen ej kan åtgärdas med hjälp av ovanstående bör installatör kontaktas. NIBE ELK 9

22 Effektstyrning i tre termostatsteg Effektstyrning i två termostatsteg Övrigt Tillbehör Tillbehör Generell anslutning av belastningsvakt Elkassetten kan styras externt genom att ersätta vissa byglar i elkopplingen med kontaktfunktioner. Härigenom kan rundstyrningsrelä, belastningsvakt m.m. anslutas och styra kassetten i önskade steg enligt vidstående bild. Belastningsvakt V N Inkopplad maxeffekt på kassetten (kw) 7 Av belastningsvakten bortkopplat steg (kw) Strömkännare 2 3 Pump N N 4* * ** 3** 6 = Enstegs belastningsvakt 2 2 = Tvåstegs belastningsvakt 3 = Trestegs belastningsvakt * Kan koppla bort 5,0 kw i första steget genom att endast använda bygel nr "2" ** Kan koppla bort 7,0 kw i första steget genom att endast använda bygel nr "2" 20 NIBE ELK

23 Effektstyrning i två termostatsteg Övrigt Tillbehör EBV 2, belastningsvakt (3 x 400 V) EBV 2 är en tvåstegs belastningsvakt som kan styra ELK på ett antal olika sätt. Exempel: Inkopplad effekt på elkassetten är 9 kw och med termostatstyrning i två steg (standardut förande). Belastningsvakten ska koppla bort 3 kw i första steget och 2 kw i andra steget. Ta bort befintliga byglar mellan pos 2 och pos 7 samt mellan pos 4 och 5 på plint () i elkassetten. Anslut belastningsvakten med sexledare till elkassetten enligt vidstående schema. Se Monteringsanvisning till EBV 2 för anslutning av strömtransformatorer och inställning av belastningsvakten. ELK- Inkopplad maxeffekt på kassetten (kw) Av belastningsvakten bortkopplat steg (kw) Rel Rel N 7 2 Pump Strömkännare C S S2 S N EBV 2 Rel Rel ELK N 7 2 Pump Strömkännare C S S2 S N Rel Rel 2 EBV 2 ELK N 4* * Pump Strömkännare 3 4** 3** C S S2 S N EBV 2 Rel Rel 2 * Kan koppla bort 5,0 kw i första steget genom att endast använda bygel nr "2" ** Kan koppla bort 7,0 kw i första steget genom att endast använda bygel nr "2" NIBE ELK 2

24 Övrigt Tillbehör Kablage XTS 20 XTS 20 används vid montage av ELK till FIGHTER 0 / 5 / 25. Art nr Varmvattenstyrning VST För montage av ELK till FIGHTER 0 / 5 / 20 / 30 /35 se installationsalternativ 5 Art nr RSK nr Gängflänssats För montage av elkassett ELK på SP st invändigt gängade flänsar, R 50/DN 50 PN 6 2 st packningar st gängade bultar (M2) med mutter Art nr Effektvakt EBV 2 VX EBV 2 VX är en belastningsvakt för bortkoppling av effekt, överstigande den på belastningsvakten inställda effekten. Art nr: 4 2 RSK-nr: Gängflänssats För montage av elkassett ELK på SPIS st invändigt gängade flänsar, R 50/DN 50 PN 6 Art nr RSK nr LEK 22 NIBE ELK
