1 Vakuumenererin och övervaknin Innovationspris Award for Blechexpo AVAC MULTIKRETS-Ejektor AMS blev utnämnd till den mest innovativa produkten inom hanterins och robotteknik. på Blechexpo 2017 i Stuttart, the international trade fair for sheet metal workin. >Vakuumenererin Ejektorer för effektiv vakuumalstrin >Vakuumövervaknin Vakuumsensorer för övervaknin av automatiserade processer

2 AVAC Vakuumteknik AB AVAC Vakuumteknik AB har sin utvecklin och produktion av ejektorer i Mullsjö i södra Sverie. Vi har ett ediet kunnande inom sina respektive områden och erbjuder såväl konkurrenskraftia standard- som kundanpassade produkter. Målsättninen är att skapa innovativa lösninar som möter marknadens framtida önskemål. Produktutvecklinen är fokuserad på hanterin av lufttäta material som till exempel plåt eller las och på Pick & Place applikationer. Stark, effektiv och snål med enerin! Genom att optimera enererin och övervaknin av vakuum kan du skapa en snabbare, exaktare och mindre kostnadskrävande arbetsprocess. Var du än befinner di i världen hjälper AVAC Vakuumteknik till att optimera dina processer. Vi hjälper di att hushålla med resurserna, helt enkelt.

3 Innehåll MULTIKRETS-Ejektorer Separata vakuumkretsar och emensam lossblåsnin AVAC Monitorin System (AMS) NY. Sid. 4-9 BOOSTER RELEASE Ejektorer Minimala cykeltider och lossblåsnin med precision ökar effektiviteten. Tillänli i två storlekar NY. Sid ENERGISPAREJEKTOR Intererad pneumatisk luftsparautomatik. Detta er >95 % luftsparpotential. Tillänli i sex storlekar NY. Sid AUTOVAC MFE Multi Function ejektor. Tillänli i 4 storlekar. Prorammerbar med luftsparautomatik. NY. Sid VAKUUM- OCH TRYCKSENSORER Prorammet omfattar 6 modeller av Vakuum/Trycksensorer för övervaknin och kontroll av de mest skilda applikationer. Sid Övria produkter Basejektorer, manetventilstyrda ejektorer, ejektorer med vakuumhållfunktion. Sid AVAC Vakuumteknik AB är certifierade enlit ISO 9001 Quality Manaement System. 3

4 MULTIKRETS-Ejektor tryckluftstyrd lossblåsnin 4 till 6 SEPARATA VAKUUMKRETSAR Upprätthåller vakuumnivån i övria sukoppar om en skadats eller saknar kontakt. Täckt yta ENKELT OCH ÖVERSKÅDLIGT Underlättar installationsarbetet och förenklar felsöknin. Enklare installation med färre anslutninsdetaljer. GEMENSAM LOSSBLÅSNING Distinkt och emensam lossblåsnin av samtlia kretsar underlättar att föremålet avlämnas i önskad position. AVAC MULTIKRETS-Ejektor med tryckluftstyrd lossblåsnin Sinal för lossblåsnin Distinkt lossblåsnin enom samtlia vakuumkretsar MULTIKRETS-Ejektor 2 MULTIKRETS-Ejektor 1 Ljuddämpare Luftanslutnin för vakuum Vakuumalstrin i samtlia vakuumkretsar. OBS! Varje krets arbetar oberoende av de övria. Sukoppar 4

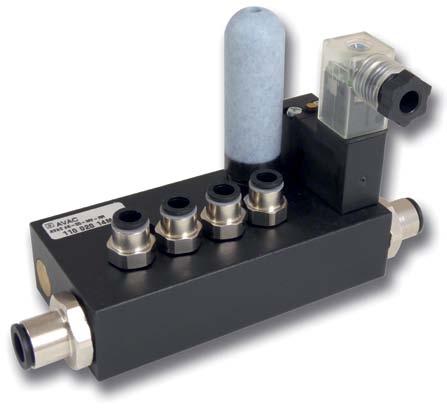

5 MULTIKRETS-Ejektor manetventilstyrd lossblåsnin AVAC MULTIKRETS-Ejektor med elstyrd lossblåsnin Distinkt och samtidi lossblåsnin i alla vakuumkretsar. Manetventil för lossblåsnin. MULTIKRETS-Ejektor 2 Vakuumsinal MULTIKRETS-Ejektor 1 ÖKAD PRECISION I SERIE Manetventilernas sinal för lossblåsnin är distinkt även med stora avstånd mellan seriemonterade ejektorer. Ljuddämpare Separat vakuumalstrin i samtlia vakuumkretsar. OBS! Varje krets arbetar oberoende av de övria. AVAC MULTIKRETS-Ejektor med elstyrd (MASTER) och luftstyrd (SLAVE) lossblåsnin Ljuddämpare MASTER/SLAVE KOMBINATION Genom att kombinera en elstyrd (MASTER) och en eller flera luftstyrda (SLAVE) MULTIKRETS-Ejektor kan man förbinda manetventilens interna luftsinal för lossblåsnin vidare till en eller flera luftstyrda enheter via ejektorns M5-anslutnin. Detta förutsätter att kapaciteten är tillräckli för den aktuella applikationen. Sukoppar 5

6 MULTIKRETS-Ejektorer 4K, 5K och 6K Utrustad med AVAC Monitorin System (AMS) Med oberoende vakuumkretsar & emensam lossblåsnin AMS MULTIKRETS-Ejektorer med AMS är patenterad och har dessutom samma funktioner som övria modeller. Stor säkerhet då vakuumkretsarna är skilda från varandra. >85 % vakuum vid 4 bar Mycket kompakt Lå vikt Reaktionssnabb Kontrollerad lossblås (RR) Robust Enkel infästnin Enkel översikt då den är centralt monterad Dessutom har de följande extra fördelar En enda vakuumsensor (diital eller analo) övervakar enhetens samtlia vakuumkretsar. Ger en avsevärt läre kostnad för vakuumsensorer och installation. Färre inånar på styrsystem reducerar komponent- och prorammerinskostnad. Möjliör indikerin av läckae i system så att förebyande underhåll kan utföras. Innovationspris Award for Blechexpo AVAC MULTIKRETS-Ejektor AMS blev utnämnd till den mest innovativa produkten inom hanterins och robotteknik. på Blechexpo 2017 i Stuttart, the international trade fair for sheet metal workin. MULTI Supplyventil Förenklad monterin när MULTIKRETS-Ejektorn arbetar ensam eller för att försörja ett beränsat antal multikretsejektorer vilket er bättre överskådlihet. MULTI Supplyventil Tryckluftsmatnin MULTIKRETS-Ejektor 1 utrustad med manetventilstyrd lossblåsnin MULTIKRETS-Ejektorn och MULTI Supplyventil skruvas tillsammans med banjoskruven Tryckluftsmatnin till MULTIKRETS-Ejektor 2 utrustad med manetventilstyrd lossblåsnin 6

7 Översiktstabeller för vakuumvärde i sensorport som funktion av antalet sukoppar i inrepp/öppna och vid ejektorns vakuumskapacitet 85% Vakuumnivåer i MULTIKRETS-Ejektor 4K med AMS Krets Mätvärde i sensorport S 85% 85% 85% 85% 85% 81% 81% 81% 0% 60% 80% 80% 0% 0% 21% 78% 0% 0% 0% 4% Vakuumnivåer i MULTIKRETS-Ejektor 5K med AMS Krets Mätvärde i sensorport S 85% 85% 85% 85% 85% 85% 82% 82% 82% 82% 0% 68% 80% 80% 80% 0% 0% 34% 78% 78% 0% 0% 0% 13% 76% 0% 0% 0% 0% 2% Vakuumnivåer i MULTIKRETS-Ejektor 6K med AMS Krets Mätvärde i sensorport S 85% 85% 85% 85% 85% 85% 85% 82% 82% 82% 82% 82% 0% 72% 80% 80% 80% 80% 0% 0% 47% 78% 78% 78% 0% 0% 0% 21% 76% 76% 0% 0% 0% 0% 8% 75% 0% 0% 0% 0% 0% 1% Vakuumnivåerna i tabellerna är teoretiska och de är i praktiken beroende av volym, strypninar och eventuella läckae i vakuumkretsarna. De verklia värdena i applikationen bör mätas upp så att sensorn kan justeras därefter. 7

8 MULTIKRETS-Ejektor med tryckluftstyrd lossblåsnin Benämnin Primärmunstycke Ø mm Max AVAC 4K-10-RR 0,5 7,5 P Anslutninsänor V Antal kretsar 4 x G1/8 R RR. Evaktid (s)* s /krets AVAC 4K-20-RR 0,7 14,2 4 x G1/ s /krets AVAC 5K-10-RR 0,5 7,5 5 x G1/ s /krets x G3/8 G3/8 M5 AVAC 5K-20-RR 0,7 14,2 5 x G1/ s /krets AVAC 6K-10-RR 0,5 7,5 6 x G1/ s /krets AVAC 6K-20-RR 0,7 14,2 6 x G1/ s /krets * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. MULTIKRETS-Ejektorn levereras utan anslutninsnipplar och ljuddämpare MULTIKRETS-Ejektor med manetventilstyrd lossblåsnin Benämnin Primärmunstycke Ø mm Max AVAC 4K-10-MV-RR 0,5 7,5 P Anslutninsänor V Antal kretsar 4 x G1/8 R RR. Evaktid (s)* s /krets M AVAC 4K-20-MV-RR 0,7 14,2 4 x G1/ s /krets M AVAC 5K-10-MV-RR 0,5 7,5 5 x G1/ s /krets M 2 x G3/8 G3/8 M5 AVAC 5K-20-MV-RR 0,7 14,2 5 x G1/ s /krets M AVAC 6K-10-MV-RR 0,5 7,5 6 x G1/ s /krets M AVAC 6K-20-MV-RR 0,7 14,2 6 x G1/ s /krets M * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. MULTIKRETS-Ejektorn levereras utan anslutninsnipplar och ljuddämpare Material Hus Munstycken Kolv Temperatur Temperaturområde Tryckluft Tryck: Optimalt matninstryck Svartanodiserad aluminium Mässin Acetalplast -15 till +60 C max 8 bar 4,5 bar 8

9 MULTIKRETS-Ejektor med tryckluftstyrd lossblåsnin och AVAC Monitorin System (AMS) Benämnin Primärmunstycke Ø mm Max AVAC 4K-10-RR-AMS 0,5 7,5 P Anslutninsänor V Antal kretsar 4 x G1/8 R S RR. Evaktid (s)* s /krets S AVAC 4K-20-RR-AMS 0,7 14,2 4 x G1/ s /krets S AVAC 5K-10-RR-AMS 0,5 7,5 2 x 5 x G1/ s /krets S G3/8 G1/8 M5 AVAC 5K-20-RR-AMS 0,7 14,2 G3/8 5 x G1/ s /krets S AVAC 6K-10-RR-AMS 0,5 7,5 6 x G1/ s /krets S AVAC 6K-20-RR-AMS 0,7 14,2 6 x G1/ s /krets S * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. MULTIKRETS-Ejektorn levereras utan anslutninsnipplar och ljuddämpare MULTIKRETS-Ejektor med manetventilstyrd lossblåsnin och AVAC Monitorin System (AMS) Benämnin Primärmunstycke Ø mm Max AVAC 4K-10-MV-RR-AMS 0,5 7,5 P Anslutninsänor V Antal kretsar 4 x G1/8 R S RR. Evaktid (s)* s /krets MS AVAC 4K-20-MV-RR-AMS 0,7 14,2 4 x G1/ s /krets MS AVAC 5K-10-MV-RR-AMS 0,5 7,5 2 x 5 x G1/ s /krets MS G3/8 G1/8 M5 AVAC 5K-20-MV-RR-AMS 0,7 14,2 G3/8 5 x G1/ s /krets MS AVAC 6K-10-MV-RR-AMS 0,5 7,5 6 x G1/ s /krets MS AVAC 6K-20-MV-RR-AMS 0,7 14,2 6 x G1/ s /krets MS * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. MULTIKRETS-Ejektorn levereras utan anslutninsnipplar och ljuddämpare MULTI Supply valve Benämnin MULTI Supplyventil

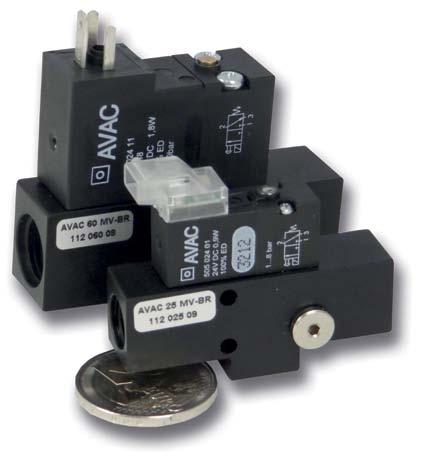

10 BOOSTER RELEASE Ejektor Patenterad lossblåsnin DIREKTMONTERAD PÅ SUGKOPP Jämfört med en på avstånd placerad ejektor är reaktionstiden för vakuumalstrin och lossblåsnin avsevärt kortare och sker med höre precision och läre luftförbruknin. SUGKOPPAR I GRUPP Kan även anslutas till en rupp av sukoppar om kapaciteten för att enerera vakuum och lossblåsnin är tillräckli. Boostereffekt vid lossblåsnin Lossblåsninsflöde LOSSBLÅSNING MED BOOSTEREFFEKT Minimerar därmed tiden för lossblåsnin och samtidit som detaljen släpps varsamt och med precision. Flöde som sus in från avloppsport FÖRDEL TRYCKLUFT En tryckluftsinal är avsevärt snabbare än en vakuumsinal så det är fördelaktit att placera ejektorn nära sukopparna. Boostereffekt Ejektorflöde Manetventilflöde FÖRDEL ELSIGNAL Vid lossblåsnin es en elsinal till samtlia ejektorer, som då släpper detaljen momentant. Omställninen till lossblåsin sker på ca 5 ms och en flat sukopp på Ø50 mm lossar på 3,5 ms. 80% Vakuum 0 % Vakuum = atmosfärstryck Vakuumnivå i sukopp LIVSLÄNGD Den låna livsländen borar för en problemfri funktion och reducerad luftförbruknin. 10

11 BOOSTER RELEASE Ejektor Funktionsbeskrivnin Manuell omställnin Jetmunstycke Primärmunstycke Manetventil, lossblåsnin Sekundärmunstycke Tryckluftsmatnin Avloppsport Anslutnin för vakuumsensor, M5 Vakuumport Vakuum enereras Ejektorn matas med tryckluft som suer med si luft då den blåser mellan primärmunstycket och sekundärmunstycket, varvid ett vakuum uppstår. Lossblåsninsfas Manetventilen aktiveras och via jetmunstycket blåses luft så att matninsluften länkas ut enom vakuumporten och lossar detaljen. Det uppstår även ett su i avloppsporten. När lossblåsninsfasen startar är insuet via avloppsporten dominerande. Varefter vakuumnivån sjunker förlorar insuet successivt betydelse och vid atmosfärstryck återstår endast flödet från jet - och primärmunstycket. Lossblåsninsflöde: Ejektorns flöde + Manetventilens flöde + vad som sus in i avloppsporten. 11

12 BOOSTER RELEASE Ejektor Patenterad lossblåsnin Tidsvinst vid vakuumalstrin Vakuumnivå i sukopp Vakuumöknin i sukopp med en direktmonterad Booster Release Ejektor. 80% vakuum 0% vakuum = atmosfärstryck 0 sek Startsinal för vakuumalstrin Vakuumöknin i sukopp med en ejektor placerad centralt på utrustnin med lånt avstånd ejektor sukoppar. Tidsförlust sker pa ökad volym att tömma samt inre friktion i rör/slan. Tid Tidsvinst vid lossblåsnin Vakuumnivå i sukopp 80% vakuum Booster Release Ejektor lokalt placerad Ejektor t ex MV-MV lokalt placerad Ejektor t ex MV-MV centralt placerad 0% vakuum = atmosfärstryck Start lossblåsnin 0 sek Tid Material Hus Svartanodiserad aluminium Munstycken Mässin Temperatur Temperaturområde -10 till +50 C Tryckluft Tryck: max 8 bar Optimalt matninstryck 5 bar 12

13 Benämnin Primärmunstycke Ø mm Max Ansl. änor P,V och R Flöde manetventil AVAC 25 MV-BR 0,8 26,0 G1/ AVAC 60 MV-BR 1,2 65 G1/ Flöde lossblåsnin Nl/ min Evakuerins- / Lossblåsninstid av 1 liter volym till % vakuum / atmosfärstryck 0 50% / 50% 0 (Sec) 0 60% / 60% 0 (Sec) 0 70% / 70% 0 (Sec) 1,80 / 0,50 2,50 / 0,56 3,90 / 0, ,68 / 0,17 1,0 / 0,19 1,47 / 0, I praktiken AVAC 25 MV-BR Direktmonterad BOOSTER RELEASE Ejektor Centralt monterad BOOSTER RELEASE Ejektor Flat sukopp Ø30 mm Volym 1,7 cm³ Flat sukopp Ø50 mm Volym 7 cm³ Flat sukopp Ø80 mm Volym 36 cm³ Flat sukopp Ø100 mm Volym 58 cm³ Enhet med 3 stycken flata sukoppar med Ø30 mm, anslutna till ejektor med totalt 30 cm rör Ø8/6 mm. Totalvolym 3 x 1, = 15,1 cm³ Evakuerinstid i ms 0 50% Vakuum % Vakuum % Vakuum Lossblåsninstid i ms 50% Vakuum 0 <1 3, % Vakuum 0 <1 4, % Vakuum 0 1 4, = atmosfärstryck I praktiken AVAC 60 MV-BR Direktmonterad BOOSTER RELEASE Ejektor Centralt monterad BOOSTER RELEASE Ejektor Flat sukopp Ø50 mm Volym7 cm³ Flat sukopp Ø80 mm Volym 36 cm³ Flat sukopp Ø100 mm Volym 58 cm³ Flat sukopp Ø125 mm Volym 120 cm³ Enhet med 3 stycken flata sukoppar med Ø50 mm, anslutna till ejektor med totalt 50 cm rör Ø8/6 mm. Totalvolym 3 x = 35 cm³ Evakuerinstid i ms 0 50% Vakuum 4, % Vakuum 7, % Vakuum 10, Lossblåsninstid i ms 50% Vakuum 0 1, % Vakuum 0 1, % Vakuum 0 1, = atmosfärstryck 13

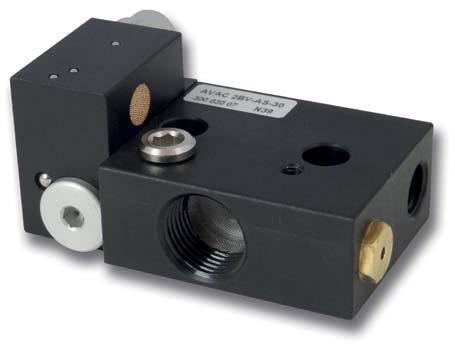

14 Ejektor med vakuumhållventil och luftsparautomatik 2BV AIR SAVE Ejektor AVAC eco Ideas 2BV AIR SAVE EJEKTORN Utrustad med ett helpneumatiskt intererad styrkrets som stäner av lufttillförseln när inställd vakuumnivå uppnåtts och återstartar om vakuumnivån skulle sjunka till inställd lästanivå. Detta möjliör en tryckluftbesparin på mer än 95 %. LOSSBLÅSNINGSIMPULS För en snabb och säker lossblåsnin es en luftsinal till anslutnin (RR) varvid detaljen lossas från sukopparna. ENKEL INSTALLATION Anslut luftmatninen (P) och lossblåsninsimpuls (RR). Ställ in den önskade hösta och lästanivån sedan sköter ejektorn luftbesparinen själv utan nåot externt styrsystem. Vakuumkretsen övervakar vakuumnivån och stäner vid max. vakuum och återstartar när lästa nivån nås. 2BV AIR SAVE Ejektor P R RR P = Luftanslutnin V = Vakuumanslutnin R = Avlopp RR = Lossblåsnin Material Hus Svartanodiserad aluminium Munstycken Mässin Temperatur Temperaturområde -10 till +70 C Tryckluft Tryck: max 8 bar Optimalt matninstryck 4,5 bar x S V 14

15 Luftsparpotential med 2BV AIR SAVE Ejektor Luftförbruknin med traditionell ejektor Vakuum % Vakuum % % 65% % 65% Cykeltid 0 Cykeltid Ejektor arbetar (förbrukar tryckluft) Ejektor arbetar (förbrukar tryckluft) Ejektor övervakar (förbrukar EJ tryckluft) Exempel 1 1. En volym på 0,1 liter ska evakueras till 75% på 0,3 sekunder, varför en ejektor storlek 60 väljs. 2. Cykeltiden skall vara 120 sekunder. 3. Används en ejektor utan luftsparautomatik, innebär detta en total luftförbruknin på 120 liter per cykel. 4. Används en 2BV 60 AIR SAVE ejektor förbrukas endast 0,3 liter under samma förutsättninar. 5. Det er en luftbesparin på över 99 %. Exempel 2 1. En volym på 0,05 liter ska evakueras till 75% på 0,36 sekunder, varför en ejektor storlek 30 väljs. 2. Cykeltiden skall vara 10 sekunder. 3. Används en ejektor utan luftsparautomatik, innebär detta en total luftförbruknin på 5 liter per cykel. 4. Används en 2BV 30 AIR SAVE ejektor förbrukas endast 0,18 liter under samma förutsättninar. 5. Det er en luftbesparin på över 96 %. Benämnin Primärmunstycke(n) Ø mm Max Anslutninsänor P V R RR. Evaktid (s)* AVAC 2BV-AS-20 0,70 12,8 G1/4 G1/2 G1/4 M5 0 till AVAC 2BV-AS-30 0,95 17,3 G1/4 G1/2 G1/4 M5 0 till AVAC 2BV-AS-40 1,10 27,6 G1/4 G1/2 G1/4 M5 0 till 40 4, AVAC 2BV-AS-60 1,25 42,6 G1/4 G1/2 G1/4 M5 0 till AVAC 2BV-AS x 1,1 64,0 G1/4 G1/2 G1/2 M5 0 till AVAC 2BV-AS x 1,1 96,0 G1/4 G1/2 G1/2 M5 0 till 150 1, * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum

16 AUTOVAC MFE (Multi Function Ejector) AUTOVAC MFE har följande basfunktioner: >85 % vakuum vid 5 bar Hållventil i vakuumport fördröjer förlust av last vid tryckbortfall Manetventiler för vakuumalstrin / lossblåsnin Stort relerbart lossblåsninsflöde Inbyd ljuddämpare alternativt G1/2 anslutnin Små inbynadsmått Robust med ejektorhus i aluminium Flera enheter kan monteras på Multipelbottenplatta Skyddsklass: IP65 Styrsystemets eenskaper: Prorammerbart arbetsområde och säkerhetsnivå Prorammerbar alt. självlärande lossblåsnin Indikerar behov av förebyande underhåll Enkel elektrisk anslutnin via M12 kontakt Enkelt handhavande maskin/människa Autovac MFE är utrustad med en display som visar aktuell vakuumnivå och visuell feedback vid prorammerin. Enheten har tryckknappar och lysdioder för visuell indikerin och prorammerin. Förebyande underhåll Användaren kan välja mellan olika alternativ för övervaknin av arbetsprocessen och därmed vidta åtärder för att förebya produktionsstörninar. Luftsparautomatik och ökad säkerhet En extern startsinal initierar att vakuumalstrin påbörjas. Vakuumalstrinen upprätthålls så läne som startsinalen är aktiverad. Ejektorns interna styrsystem stäner av vakuumalstrinen när inställd övre räns (70%) uppnåtts och återstartar om undre ränsvärdet (65%) nås. Denna process fortår till dess att startsinalen upphör. På så sätt minimeras luftförbrukninen. Detta er >95% luftsparpotential. En kvitterinssinal es när vakuumnivån uppnår den förinställda säkerhetsnivån (60%) och upphör då vakuumnivån sjunker under denna nivå. Sinalen kan användas för att t.ex. starta eller stoppa en process. Tidsstyrd lossblåsnin När den externa startsinalen för vakuumalstrin upphör lossblåser ejektorn automatiskt under en förinställd tid, t.ex. 0,5 s. Lossblåsninstiden är prorammerbar. Adaptiv lossblåsnin När den externa startsinalen för vakuumalstrin upphör lossblåser ejektorn automatiskt under en förinställd tid, t.ex. 0,5 s. Denna rundinställnin av lossblåsninstiden är prorammerbar. Om ett restvakuum skulle förelia es ytterliare lossblåsninsimpulser till dess att lossblåsninen enomförts. Lossblåsninstiden i den tidiare cykeln anpassar även tiden i följande cykel. Adaptiv lossblåsnin är primärt avsedd för dynamiska applikationer där denna självlärande funktion bidrar till att minimera lossblåsninstiden och därmed luftförbrukninen. Manuell/Extern lossblåsnin. Lossblåsnin sker på extern sinal och fortår så läne som sinalen är aktiv. Justerbart lossblåsninsflöde Med den justerbara strypninen kan den fasthållna detaljen läas ner mjukt och tiden för lossblåsnin kan minimeras. Ljuddämpnin Ejektorn är som standard försedd med en inbyd ljuddämpare. Avloppsluften kan vid behov ledas bort via ejektorns G1/2 anslutnin. Anivna värden inom parentes är exempelvärden. 16

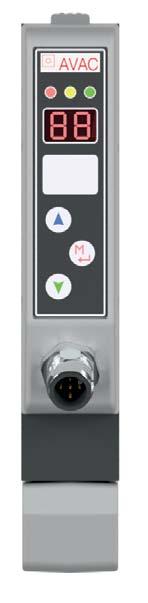

17 Styrnin / Prorammerin / Översikt LED indikerinar Status/prorammerin feedback AUTOVAC MFE NC ejektor P Display Vakuum/prorammerin feedback Tryckknappar Prorammerin/parameter inställninar M12 hankontakt V AUTOVAC MFE NO ejektor P V Elektrisk specifikation Matninsspännin 24 VDC Utånar 24 VDC (PNP) max 100 ma Inånar 24 VDC (PNP) Material Hus Svartanod. aluminium Munstycke Mässin Elektronikhus och ljuddämpare: PC/ABS Temperatur Temperaturområde 0 till +50 C Tryckluft Tryck: max 8 bar Optimalt matninstryck 5 bar Version C, M12 5-pin Version D, M12 5-pin Version S, M12 8-pin Tidstyrd lossblåsnin x x x Adaptiv lossblåsnin x x x Manuell/Extern lossblåsnin - x x Feedback, Vakuum OK/Lossblåsnin OK x x x Feedback, Förebyande underhåll* x - x * Sinal när avvikelser vid vakuumenererin, t.ex. när läckae uppstått. 17

18 Beställninsnyckel M F E H A C 1 Produktserie Storlek Funktion Ljuddämpare MFE AUTOVAC MFE ejektor 100 A NC 0 Utan 200 B NO 1 Med H Eenskap Vakuum, höt Kontaktdon* C 5-pin D 5-pin S 8-pin *Se tabell föreående sida Benämnin Benämnin Primärmunstycke(n) Ø mm Max Anslutninsänor P V R. Evaktid (s)** vid olika vakuumnivåer [] 0% 10% 20% 30% 40% 50% 60% 70% 80% AUTOVAC MFE 100H AUTOVAC MFE 200H AUTOVAC MFE 300H AUTOVAC MFE 400H lossblåsnin l/min AUTOVAC MFE 100H 1,5 65 G1/4 G1/2 G1/ , AUTOVAC MFE 200H 2,0 105 G1/4 G1/2 G1/ , AUTOVAC MFE 300H 2,5 155 G1/4 G1/2 G1/ , AUTOVAC MFE 400H 3,0 230 G1/4 G1/2 G1/ , Alla mätninar jorda med matninstryck 5 bar och utan ljuddämpare ** Tid för att evakuera 1l luft från atmosfärstryck till 70% vakuum. 18

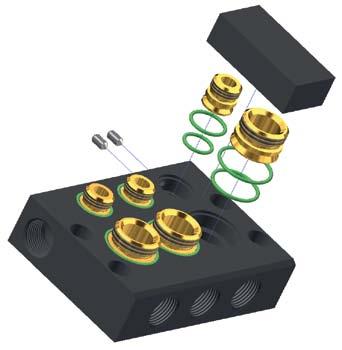

19 Multipelbottenplatta till AUTOVAC MFE Kompakt blockmontae Samtlia storlekar AUTOVAC MFE passar Mycket od överskådlihet Enkelt utbyte av enheter Enkel monterin Blindplatta finns så att reservplats kan finnas för framtida behov Enheterna kan även levereras blockmonterade med två till fem ejektorer i valfri storlek. 1. Infästninen i anslutninslisten örs enkelt med att de bifoade mässinsnipplarna änas in i ejektorn eller i blindplattan. 2. De bifoade O-rinarna läs in på plats I bottenplattan och nu trycks ejektorn eller blindplattan ner försiktit för att inte skada O-rinarna 3. Därefter dras insexskruvarna fast ste för ste varvid ejektorn eller blindplattan hålls fast. Bottenplattan kan anslutas till tryckluftnätet (G 3/8) på valfri sida eller vid behov från båda sidor. Bottenplatta för antal AUTOVAC MFE Vakuumanslutnin (V) 2 G3/8 (x2) * 3 G3/8 (x3) * 4 G3/8 (x4) * 5 G3/8 (x5) * Blindplatta * Skruvar och O-rinar medlevereras Blockmontae

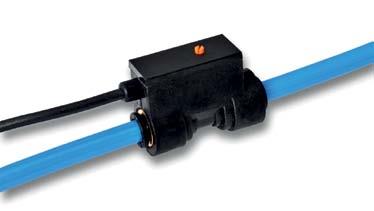

20 Vakuum- och tryckövervaknin MICRO Elektronisk vakuum/trycksensor i miniatyrutförande. Idealisk i applikationer där varje ram har betydelse t.ex. direktmonterin på ripdonet. Brytpunkten kan enkelt justeras med ställskruven. Monterad sensor kan roteras till valfri position (360 ). Tryckområden från -1 bar till +1 bar. För ytterliare information besök MICRO INLINE Elektronisk vakuum/trycksensor i miniatyrutförande. Enkel installation eftersom den låa vikten möjliör att den kan anslutas direkt på vakuumröret. Den utående kabeln kan då fästas vid vakuumröret. Brytpunkten justeras enkelt med ställskruven. Tryckområden från -1 bar till +1 bar. För ytterliare information besök ATTO-D Diital elektronisk vakuum- och trycksensor i ett mycket kompakt och robust utförande perfekt för de flesta automationsprocesser. Övre och nedre brytpunkt samt kontaktmode (NO/NC) är prorammerbara via teach-in. Finns i Tryckområden från -1 bar till +12 bar. För ytterliare information besök ATTO-A Analo elektronisk vakuum- och trycksensor i ett mycket kompakt och robust utförande perfekt för de flesta automationsprocesser. Analo utån 4 20 ma alt V Tryckområden från -1 bar till +12 bar. För ytterliare information besök

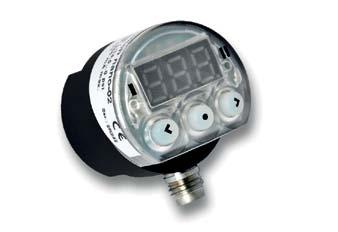

21 femto Elektroniska vakuum- och trycksensorer med status och utånsindikerin samt prorammerin via enhetens tryckknappar. Sensorn är kompakt och har lå vikt perfekt för de flesta automationsprocesser. En prorammerbar diital utån (NC/NO, hysteres etc.) och en analo utån 1 5 V. Tryckområden från -1 bar till +10 bar. För ytterliare information besök pico-02 Elektronisk vakuum- och trycksensor med dubbla diitala utånar, display och tryckknappar för prorammerin. Sensorns höa omställninsfrekvens, norannhet, små inbynadsmått och låa vikt, ör den lämpad för de flesta automationsprocesser. Tryckområden från -1 bar till +10 bar För ytterliare information besök NANO-02 Elektronisk vakuum- och trycksensor med dubbla diitala utånar, display och tryckknappar för prorammerin. Sensorns höa omställninsfrekvens, norannhet, små inbynadsmått och låa vikt, ör den lämpad för de flesta automationsprocesser. Tryckområden från -1 bar till +10 bar För ytterliare information besök

22 Övria produkter Luftstyrda ejektorer MINI Ejektorer Det kompakta utförandet och den låa vikten (från 8 ) ör den lämpli i applikationer inom exempelvis elektronikindustrin. Material Hus Svartanodiserad aluminium Munstycken Mässin Temperatur Temperaturområde -10 till +70 C Tryckluft Tryck: max 8 bar Optimalt matninstryck 4 bar Benämnin Primärmunstycke Ø mm Max. Evaktid (s)* AVAC 10 0,5 7, AVAC 10E 0,5 7, * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. INLINE Ejektorer Inlineejektorns kompakta utförande och låa vikt ör den lämpli inom exempelvis elektronikindustrin. Den är utrustad med antinen instickskopplin för rör Ø6 mm eller med utvändi G1/8 anslutnin för både tryckluftsmatnin och vakuumanslutnin vilket ör den enkel att installera. Ejektorerna är utrustade med munstycken för antinen hö vakuumnivå (H) eller höt vakuumflöde (L) och finns dessutom i två olika storlekar. Material Hus POM laskuleförstärkt Munstycken Aluminium Tätninar NBR Gänanslutninar G1/8 utv Anodiserad aluminium Instickskopplinar Ø 6 mm POM/mässin förnicklat Temperatur Temperaturområde -10 till +70 C Tryckluft Tryck max 8 bar Optimalt matninstryck 5 bar Benämnin Primärmunstycke Ø mm Max Anslutnin.. Vakuumnivå Vacuum level* Evaktid (s)* AVAC 10 IL-LS 0,5 14 Låt Höt Ø6 mm instickskopplin , AVAC 10 IL-HS 0,5 8 Höt Ø6 mm instickskopplin , AVAC 10 IL-LG 0,5 14 Låt Höt G1/8 utvändi äna , AVAC 10 IL-HG 0,5 8 Höt G1/8 utvändi äna , AVAC 20 IL-LS 0,7 29 Låt Höt Ø6 mm instickskopplin AVAC 20 IL-HS 0,7 15 Höt Ø6 mm instickskopplin , AVAC 20 IL-LG 0,7 29 Låt Höt G1/8 utvändi äna AVAC 20 IL-HG 0,7 15 Höt G1/8 utvändi äna , * Samtlia data är vid 5 bars matninstryck ** Tid for att evakuera 1l luft från atmosfärstryck till 75% vakuum för HS/HG samt 50% vakuum för LS/LG 22

23 ORIGINAL Ejektorer Vår serie ORIGINAL Ejektorer skapar ett höt vakuum som är över 85% redan vid ett så låt matninstryck som 4 bar. Den totalautformninen på munstycken och det låa matninstrycket ör att de blir ytterst snåla i sin eneriförbruknin. RR anslutninen används då en snabb och kontrollerad lossblåsnin av det fasthållna objektet önskas. Den kan också användas för att ansluta annan utrustnin som t.ex. vakuumsensor, vakuummeter eller liknande. Material Hus Svartanodiserad aluminium Munstycken Mässin Temperatur Temperaturområde -10 till +70 C Tryckluft Tryck max 8 bar Optimalt matninstryck 4 bar Benämnin Primärmunstycke(n) Ø mm Max Anslutninsänor P V R RR. Evaktid (s)* AVAC 20-RR 0,7 14,2 G1/8 G1/8 G1/8 G1/ AVAC 30-RR 0,95 20,1 G1/4 G1/4 G1/4 G1/ AVAC 50-RR 1,1 32,0 G1/8 G1/4 G1/4 M AVAC 60-RR 1,25 44,0 G1/4 G1/2 G3/8 G1/ AVAC 120-RR 2 x 1,25 88,0 G1/4 G1/2 G1/2 G1/ , AVAC 240-M-RR 4 x 1,25 175,0 G1/4 G1/2 G1 G1/ , AVAC 420-M-RR 7 x 1,25 308,0 G1/4 G1/2 G1 G1/ , AVAC 720** 2 x 3,1 441,0 G1/4 G1/2 2 x G1/ , * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. ** AVAC 720 är ej försedd med RR anslutnin. Samtlia ejektorer med RR anslutnin levereras med en G1/8 eller M5 plu för att användas då behov av en RR anslutnin ej finns i applikationen. LOSSBLÅSVENTIL Ansluts till lossblåsninsporten (RR) för ökad säkerhet. Passar till samtlia ejektorer ORIGINAL med RR-port G1/8. Material Hus Tätninar Mässin FPM Benämnin Utförande Lossblåsventil Krafti lossblåsnin Lossblåsventil Strypt lossblåsnin

24 Övria produkter Manetventilstyrda ejektorer MV Ejektorer Manetventilstyrda MV-ejektor med en intererad manetventil för vakuumalstrin. Material Hus Svartanodiserad aluminium Munstycken Mässin Temperatur Temperaturområde -10 till +50 C Tryckluft Tryck max 7 bar Optimalt matninstryck 5 bar Benämnin Primärmunstycke Ø mm Max Anslutninsänor P V R. Evaktid (s)* AVAC 10 MV, 24VDC 0,5 7,5 G1/4 G1/4 G1/ AVAC 20 MV, 24VDC 0,7 14,2 G1/4 G1/4 G1/ AVAC 30 MV, 24VDC 0,95 20,1 G1/4 G1/4 G1/ AVAC 40 MV, 24VDC 1,1 28,0 G1/4 G1/4 G1/4 40 4, AVAC 60 MV, 24VDC 1,25 44,0 G1/4 G3/8 G1/ * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. MV-MV Ejektorer Manetventilstyrda MV-MV-ejektor med en intererad manetventil för vakuumalstrin och en för kontrollerad lossblåsnin er korta reaktionstider och ökad precision. Direkt monterad på sukoppen er de intererade manetventilerna för vakuum och lossblåsnin minimalt korta reaktionstider och större precision. Material Hus Svartanodiserad aluminium Munstycken Mässin Temperatur Temperaturområde -10 till +50 C Tryckluft Tryck max 7 bar Optimalt matninstryck 5 bar Benämnin Primärmunstycke Ø mm Max Anslutninsänor P V R. Evaktid (s)* AVAC 10 MV-MV, 24VDC 0,5 7,5 G1/4 G1/4 G1/ AVAC 20 MV-MV, 24VDC 0,7 14,2 G1/4 G1/4 G1/ AVAC 30 MV-MV, 24VDC 0,95 20,1 G1/4 G1/4 G1/ AVAC 40 MV-MV, 24VDC 1,1 28,0 G1/4 G1/4 G1/4 40 4, * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. 24

25 Övria produkter EJEKTORER med vakuumhållventil 2BV Ejektor Vår serie 2BV Ejektorer lämpade för lyft av las, plåt och andra icke luftenomsläpplia material. Hållventilen i vakuumporten fördröjer förlust av lasten vid tryckbortfall. Lossblåsninsportens backventil blockerar vid brott på lossblåsledninen. Material Hus Svartanodiserad aluminium Munstycken Mässin Temperatur Temperaturområde -10 till +70 C Tryckluft Tryck max 8 bar Optimalt matninstryck 4 bar Benämnin Primärmunstycke(n) Ø mm Max Anslutninsänor P V R RR. Evaktid (s)* AVAC 2BV-20 0,7 12,8 G1/4 G1/2 G1/4 M AVAC 2BV-30 0,95 17,3 G1/4 G1/2 G1/4 M AVAC 2BV-40 1,1 27,6 G1/4 G1/2 G1/4 M5 40 4, AVAC 2BV-60 1,25 42,6 G1/4 G1/2 G1/4 M AVAC 2BV x 1,1 64,0 G1/4 G1/2 G1/2 M AVAC 2BV x 1,1 96,0 G1/4 G1/2 G1/2 M , * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. AUTOVAC Ejektorer AUTOVAC serien erbjuder luftsparautomatik och ökad säkerhet. Levereras i 3 storlekar och möjliör >95% eneribesparin vid lyft av lufttäta material. Material Hus Svartanodiserad aluminium Munstycken Mässin Temperatur Temperaturområde -10 till +50 C Tryckluft Tryck max 7 bar Optimalt matninstryck 5.2 bar storlek 60 Optimalt matninstryck 5,6 bar storlek 180 Optimalt matninstryck 6,4 bar storlek 360 Benämnin Primärmunstycke Ø mm Max Anslutninsänor P V R. Evaktid (s)* AUTOVAC 60, 24VDC, 4,5 W 1,25 42,6 G1/4 G1/2 G1/ AUTOVAC 180, 24VDC, 4,5 W 2,1 105,0 G1/4 G1/2 G3/ AUTOVAC 360, 24VDC, 4,5 W 3,1 168,0 G1/4 G1/2 G1/ , * Tid för att evakuera 1l luft från atmosfärstryck till 75% vakuum. 25

26 26

27 Stark, effektiv och snål med resurserna! Optimerad vakuumenererin er förutsättninar för en mer ekonomisk process. AVAC Vakuumteknik och MP- SENSOR erbjuder enerieffektiva alternativ för just dina automationsapplikationer. Var rädd om resurserna och tänk på att hållbara lösninar lönar si i länden!
