1 WEDA LINE Dräneringspump WEDA 50 INSTRUKTIONER & RESERVDELSKATALOG 470W367056_SWE_NO Rev. : F

2 INSTRUKTIONER WEDA 50 SÄKERHETSINSTRUKTIONER LEVERERADE MASKINER : Drivna av : El, Luft, Bensin eller Diesel motorer. SYMBOLER : Orden VARNING och SE UPP som används i säkerhetsinstruktionerna, har följande innebörd : VARNING indikerar farliga eller potentiellt farliga situationer som kan om varningen ignoreras resultera i svåra skador eller dödsfall.se UPP indikerar farliga eller potentiellt farliga situationer som kan resultera i personskador eller skador på utrustningen om de ignoreras. VIKTIGA INSTRUKTIONER FÖR DIN SÄKERHET : VARNING Utrustningen får inte modifieras utan godkännande av tillverkaren. Använd endast originalreservdelar. Om modifiering utförs utan tillverkarens godkännande finns stor risk att personal som använder utrustningen kan skadas. - Dessa säkerhetsinstruktioner är utarbetade enligt internationell säkerhetsstandard. - Lokala föreskrifter skall också kontrolleras och följas. Innan utrustningen används, skall denna instruktionsbok noga läsas och förstås. Instruktionsboken skall förvaras på en säker plats. - Se till att instruktions-, säkerhets- och underhållsdekalerna alltid är läsbara. - Användningen av denna utrustning är begränsad till de applikationer som finns specificerade i produktinformationen. - Byt alltid ut defekta komponenter omedelbart. Byt slitdelar vid behov. SÄKERHETSUTRUSTNING : VARNING Högsta tillåtna ljudnivå på 85 db (A), kan överskridas beroende på utrustningen eller applikationen. Långtidsexponering för höga ljudnivåer utan hörselskydd kan ge permanenta hörselskador. Långtidsexponering för vibrationer kan skada händer, fingrar och leder. Använd inte utrustningen om Du känner obehag, kramper eller smärta. Konsultera en läkare innan Du arbetar vidare med utrustningen. Använd alltid godkänd säkerhetsutrustning. Följande utrustning skall bäras av användaren och av personer i omedelbar närhet av arbetsplatsen. - Godkänd hjälm. - Hörselskydd. - Dammask i dammiga miljöer. - Skyddshandskar. - Skyddsskor. - Skyddsglasögon. För att undvika att klädesplagg fastnar i utrustningen, undvik att bära löst sittande klädesplagg. Om Du har långt hår, bär hårnät. ARBETSPLATS : VARNING Använd inte utrustningen i explosiva miljöer. Använd inte en utrustning som drivs av bensin- eller dieselmotor i utrymmen med dålig ventilation. Dessa typer av motorer avger giftiga gaser vilka förorsakar svåra hälsoproblem. 2/20

3 KRAFTKÄLLA : INSTRUKTIONER WEDA 50 VARNING Kontrollera noggrant att kraftkällan och dess utrustning stämmer överens med gällande säkerhetskrav, både lokala och internationella. - Eldriven utrustning : Kontrollera att spänning och frekvens stämmer överens med de på serienummerplåten angivna. Kontrollera att elkabeln och anslutningarna inte är skadade. Stäng aldrig av utrustningen genom att dra ur kontakten. Använd utrustningens strömbrytare. Håll elkabeln borta från utrustningens rörliga delar. - Luftdriven utrustning : Kontrollera att luftslangen och dess kopplingar inte är skadade. Försök aldrig lossa en luftslang med tryck i. Stäng först av lufttillförseln och låt utrustningen gå tills luften tar slut innan luftledningen kopplas loss. - Bensin- eller dieseldriven utrustning : Bensin har en extremt låg flampunkt och kan i vissa situationer vara explosiv. Ha aldrig öppen eld, gnistgenererande föremål eller rök vid bränslepåfyllning eller annan hantering av bensin. Vänta tills utrustningen kallnat innan bränslepåfyllning sker. Undvik att spilla bensin eller diesel på marken. START AV UTRUSTNINGEN : SE UPP Innan utrustningen startas, lär dig att manövrera densamma och kontrollera noga att inga skador eller fel finns. Starta därefter utrustningen enligt anvisningar i gällande instruktions- och reservdelsbok. MANÖVRERING : SE UPP Använd utrustningen endast till de ändamål den är avsedd. Lär dig att stoppa utrustningen snabbt i händelse av en nödsituation. Se till att Du inte kommer i kontakt med rörliga delar under manövrering. UNDERHÅLL: SE UPP Underhållsarbete skall endast utföras av kunnig personal. Se till att ingen obehörig kommer i kontakt med utrustningen. Utför inget underhållsarbete då maskinen är i gång. Använd aldrig en utrustning som är felaktig. VAR ALERT : SE UPP Koncentrera dig alltid på det Du gör. Använd sunt förnuft. Manövrera aldrig någon utrustning om Du är uttröttad eller under inverkan av alkohol eller annat som kan försämra Din syn, reaktion, förmåga eller omdöme. 3/20

4 INSTRUKTIONER WEDA 50 ALLMÄNT WEDA dräneringspumpar är är avsedda för pumpning av lätt nedsmutsat vatten. DESIGN Pumparna är tillverkade av aluminium, lätt och korrosionsbeständig. Vattnet som pumpas kyler också motorn. Pumparna är av «ansluta och pumpa» konstruktion försedda med inbyggt överhettningsskydd. Modeller utrustade med nivåvakt kan startas och stoppas automatiskt. Tack vare en unik design med kompletta tätningspaket kan hela paketet snabbt bytas ut på arbetsplatsen. För krävande applikationer inom bygg och anläggning samt gruvdrift, är pumphjulen av slitstarkt kromstål och övriga komponenter är gummiklädda. Pumphjulen kan injusteras för max.effekt även när de är förslitna. TEKNISKA DATA Pump WEDA50 Utlopp mm - (in) 80 (3 ) 100 (4 ) Vätskans Ph 5-8 Vätskans maxtemperatur 40 C Max.nedsänkningsdjup m - (ft) 20 - (67) Max.partikelstorlek mm (in) 6 (0,24) Vikt (exkl.kabel) kg - (lb) 55 - (121) Sil Fyrkantiga hål 6 x 32.5 mm Motorns varvtal 50Hz (60Hz) (3420) Statorns isolation Klass F (155 C) Spänning (V) Faser Frekvens (Hz) Märkström (A) Märkeffekt (kw) L N H L N H Andra spänningar mot förfrågan. Obs : 60 Hz pumpar används normalt inte i Sverige VIKTIGT Informationen ovan är enbart avsedd som en allmän beskrivning. Den utgör ingen utfästelse och innebär inga som helst garantier. Elkablar (50Hz) 20 meter 4x2.5 mm² Alla kablar är av typ HO7RN-F med mantel av polykloropren 4/20

5 INSTRUKTIONER WEDA V 400V 440V 500V cable section (mm2) 6 4 2,5 1,5 DIAGRAM 50Hz Power (kw) Electrical cable length authorized (m) 60Hz Power (hp) Electrical A cco r d ing t o ISO A N N EX A A cco r d ing t o ISO A N N EX A 9,00 1 Power (kw) Power (hp) 6,00 3, , Flow (m3/h) Curve Head x Flow Flow (US gpm) Curve Head x Flow A cco rd ing t o ISO A N N EX A Head (m) : High head : Medium head : Low head Flow (l/min) A cco rd ing t o ISO A N N EX A Head (ft) 140,00 120,00 1 : High head 100,00 80,00 60,00 2 : Medium head 40,00 3 : Low head 20,00 0, Flow (US gpm) 5/20

6 DIMENSIONER INSTRUKTIONER WEDA 50 Dimensioner i mm / in AVTAPPNINGSANSLUTNING, UTLOPP : Art. Num. 3 Utlopp för slanganslutning, standard med 1 slangklämma 470W BSP-gänga 470W NPT- gänga 470W Utlopp för slanganslutning, standard med 1 slangklämma 470W BSP-gänga 470W NPT- gänga 470W INSTALLERING Pumpen får ej användas i explosiv/brandfarlig miljö eller för att pumpa brännbara vätskor! Ordna kabeldragningen så att kontakter/skarvdon ej kommer i vatten. Tänk på den elektriska olycksfallsrisken. Lyft aldrig pumpen i elkabeln! Då pumpen startar, kan tryckslangen kasta.. Ingen person får befinna sig i vattnet, när pumpen är i drift, t.ex. i simbassäng Se till att pumpen står stadigt, eller häng upp den i lyftbygeln. Kontrollera rotationsriktningen (endast 3 fas pumpar), som visas med pilar tryckt på maskinskylten. Rotationen åt ett håll, startrycket åt det andra Pumpen startar så fort den anslutes till elnätet. När pumpen startar rycker den kraftigt moturs. Vid felaktig rotationsriktning måste ordningen för två faser skiftas (endast 3- faspumpar). Rotationsriktning Startryck 6/20

7 ELEKTRISK ANSLUTNING INSTRUKTIONER WEDA 50 Kontrollera att uppgifterna på pumpens typskylt överensstämmer med nätspänning och frekvens. DEN ELEKTRISKA INSTALLATIONEN SKALL UTFÖRAS AV BEHÖRIG ELINSTALLATÖR. LOKALA INSTALLATIONSFÖRESKRIFTER SKALL FÖLJAS Se till att pumpen är riktigt skyddsjordad. Jordledaren skall göras något längre än fasledarna. Om motorsladden av misstag rycks loss, skall jordledaren vara den sista ledaren som lossnar från anslutnignen. INBYGGT MOTORSKYDD Kontrollera att pumpen är bortkopplad från elnätet innan något arbete påbörjas! Pumpens inbyggda motorskydd bryter automatiskt strömmen om motorn blir överhettad. När motorskyddet brutit strömtillförseln måste orsaken fastställas och felet avhjälpas. Efter avkylning till normal arbetstemperatur, slår kontaktorn till strömmen igen och pumpen startar. FELSÖKNING Felsökning Orsak Åtgärd Pumpen startar inte. 1. Trasiga säkringar 1. Byt säkringar 2. Kabelbrott 2. Service 3. Strömavbrott Blockerat pumphjul 4. Rengör pumpens underdel 5. Trasig kontaktor 5. Service 6. Statorlindning bränd 6. Service 7. Fel fasföljd (3- fas) 7. Skifta 2 faser i stickproppen Pumpen startar, men 1. Pumpen går baklänges. 1. Skifta 2 faser i stickproppen stannar åter. 2. Pumpen kopplad till fel 2. Välj rätt spänning. spänning. 3. Fasbrott 3. Kontrollera säkringar. 4. Igensatt sil 4. Rengör sil. 5. För lite vatten 5. Stanna pumpen- 6. Underspänning vid användning av skarvkabel. 6. Kontrollera spänningen/byt till grövre skarvkabel. 7. För varmt vatten. 7. Bryt strömmen. Pumpen arbetar men 1. Pumphjulet slitet. 1. Justera pumpen/byt pumphjul. ger för lite vatten. 2. Pumpen går baklänges (3 2. Skifta 2 faser is stickproppen. faser). 3. För klen och för lång slang. 3. Byt till grövre slang. 4. För hög tryckhöjd. 4. Välj större pump. SKÖTSEL PUMPENS PRESTANDA För att pumpen skall bibehålla sin prestanda måste den justeras allt efter att pumphjulet slits. Spelet mellan pumphjul och spridare skall vara så litet som möjligt. Spelet mellan pumphjulet och slitdetaljen kan justeras med hjälp av justerbrickor.justering sker genom att växelvis dra åt muttrarna på pinnbultarna. Efter justering skall pumphjulet kunna dras runt för hand. 7/20

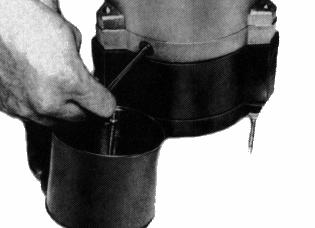

8 INSTRUKTIONER WEDA 50 Fig 1 Slitna pumphjul kan ha mycket vassa kanter! Använd skyddshandskar vid allt arbete med pumphjul! Var sjätte månad skall oljans nivå och konsistens kontrolleras i samband med service. Om oljan är emulgerad med vatten, skall tätningspaketet demonteras från rotoraxeln och bytas ut (Se Fig.2) Märke Oljekvalité Statoil Hydra Way HM32 Texaco Ranco Oil HD32 Mobil DTE24 Castrol Hyspin AWS32 Shell Tellus oil32 Oljemängd: 1,4 L UNDERHÅLLSSATS Fig 2 Art.nr Benämning Ingående delar 470W Packningssats Pos 7,11,27,28,36,40,42,53,57,61,64,74, W Slitdel sats WEDA50L-50Hz-Lågt tryck Pos 34,48,69,75,77, W Slitdel sats WEDA50L -60Hz-Lågt tryck Pos 34,48,69,75,77, W Slitdel sats WEDA50N-50Hz- Normaltryck Pos 34,48,70,76,77, W Slitdel sats WEDA50N -60Hz-Normaltryck Pos 34,48,70,76,77, W Sltidel sats WEDA50H-50 Hz-Högt tryck Pos 9,34,48,71,74,81,82,83,84,86,87, W Slitdel sats WEDA50H -60Hz-Högt tryck Pos 9,34,48,71,74,81,82,83,84,86,87, W60015 Oljemängd 2 l - Anmärkning : Se reservdelsförteckning 8/20

9 TILLBEHÖR INSTRUKTIONER WEDA 50 SERIEKOPPLINGSSATS 4 SLANGANSLUTNING ART. 470W BACKSLAGSVENTIL 4 ART.NR 470W ZINKANODER ART.NR 470W För pumpning av saltvatten (som är mycket aggressivt mot aluminium) bör pumpen skyddas med Zinkanoder. INSTALLATION 4 st jämnt fördelade runt ytterhöljet 4 st jämnt fördelade runt bottenplattan KOPPLINGSSCHEMA svart blå brun Grön/Gul Option : Överströmrelä KOPPLINGSSCHEMA ANSLUTNING 3 FASER 9/20

10 INSTRUKTIONER WEDA 50 svart blå brun Grön/Gul Option : Överströmrelä KOPPLINGSSCHEMA Y ANSLUTNING 3 FASER svart blå brun Grön/Gul Option : Överströmrelä NIVÅVAKT NVB KOPPLINGSSCHEMA DUBBELSPÄNNING ( / Y) 3 FASER WEDA50N/L pumpserien kan förses med en inbyggd elektronisk nivåvakt, NVB. Pumpen startar automatiskt när det stigande vattnet når elektroderna. Pumpen stannar automatiskt när vattennivån sjunkit så att pumpen börjar suga in luft genom silen. Nivåvakten kan bortkopplas genom att man gör en överbryggning mellan elektroderna. Pump utrustad med NVB nivåvakt startar ej om två faser är felkopplade, eller vid fasbortfall. Om pumpen inte stannar när vattnet når silnivån, öppna pumplocket och fininställ NVB potentiometer i «-«riktning för att stanna pumpen. Om pumpen stannar innan vattnet når silnivån, justera till «+»-riktning. Nota : Denna funktion fungerar inte på pumpar med hög lyfthöjd OMBYGGNADSSATS NVB (FRÅN SERIENUMMER ). 400V 50Hz 470W V 60Hz 470W V 50Hz 470W /20

11 220V 60Hz 470W INSTRUKTIONER WEDA 50 INBYGGD NIVÅVAKT NVB Beskrivning NVB nivåvakt är en inbyggd elektronisk utrustning för automatisk start och stopp. NVB boxen invändigt är kopplad till motor och till 2 st elektroder som är monterade på utsidan av pumpens lock.té à 2 électrodes situées sur le couvercle du contacteur de la pompe. Egenskaper Styr pumpens start- och stopp. När vattnet stiger och kortsluter elektroderna startar pumpen. När vattnet pumpas bort, vattennivån sjunker till i höjd med silen, minskar belastningen på motorn och pumpen stannar. Fas följdsvakt, pumpen stannar vid: o fel fasföljd ( åtgärd, skifta 2 st faser i stickproppen för att få rätt fasföljd) o Fas bortfall För att starta pumpen vid högre eller lägre vattennivå än elektroderna på locket, kan förlängningskablar användas, kopplade till elektroderna. Om pumpen inte stannar vid avsedd vattennivå, justera med NVBs potentiometer: Om pumpen inte stannar, när det inte finns vatten, vrid potentiometern medsols tills pumpen stannar. Om pumpen stannar innan luft sugs, vrid potentiometern motsols. Anmärkning: En ledare (4) eller brygga levereras tillsammans med pumpen/ ombyggnadssatsen. Om den är kopplad till elektroderna fungerar ej start/ stopp automatiken. Fas följds- eller fas bortfall funktionen fungerar dock fortfarande. KOPPLINGSSCHEMA 11/20

12 JUSTERINGAR INSTRUKTIONER WEDA 50 Det finns två olika potentiometer för fininställning : 1) ResA på NVB-lådans överdel. 2) ResB på insidan av lådan på den elektroniska panelen. PUMPEN STANNAR INTE NÄR VATTENNIVÅN SJUNKER UNDER SILNIVÅN. A) Vrid «Res A» medsols! OK? B) Vrid «ResA» tillbaka till mittenposition! Dra R-faskabeln också genom det andra hålet i NVB-lådan! OK? C) Vrid «Res A» medsols! OK? D) «Res A» tillbaka till mittenposition Vrid «Res B» motsols ( på den elektroniska panelen- öppna NVB-lådan justera och stäng lådan igen) OK? E) Vrid «Res B» enligt D) ovan tills pumpen stannar. Fininställ sedan med «Res A». PUMPEN STANNAR INNAN VATTENNIVÅN SJUNKER UNDER SILNIVÅN. A) Endast 1 kabel genom ett av hålen i NVB lådan! B) Vrid «Res A» motsols! OK? C) «Res A» tillbaka till mittenposition! Vrid «Res B» medsols (på den elektroniska panelen- öppna NVB-lådan, fininställ och stäng lådan igen) OK? D) Vrid «Res B» enligt B) ovan tills pumpen stannar när vattennivån sjunker till silnivån. Fininställ med «Res A». 12/20

13 INSTRUKTIONER WEDA 50 RESERVDELSKATALOG RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. 13/20

14 INSTRUKTIONER WEDA 50 SPARE PARTS Note : To place spare parts order, use : - The serial number of the machine - The description and part number; Ref Designation P/N Qty Qty Qty L N H 1 Handle complete 470W Data plate (CE) 470W Data plate (CSA) 470W Cable 4x2.5mm 2 20m 470W Cable 4x4 mm 2 20m 470W Cable CSA SOW 4xAWG14 20m 470W Rivet 4700W Nut 4700W Contactor cover 470W Contactor cover for NVB 470W O-ring 470W Nut 4700W Washer 4700W Teflon washer 470W Stud bolt 4700W Top bracket 470W Cable sleeve 4x2.5 mm 2 470W Cable sleeve 4x4 mm 2 470W Cable inlet cpl 4x4mm 2 Incl. Pos 19,20,21,22,23 and W Cable inlet cpl 4x2.5mm 2 Incl. Pos 17,18,21,22,14 and26 470W Discharge gasket 470W O-ring 4700W Stud bolt 470W Inner casing 470W Discharge 4" for hose 470W Discharge 4" BSP thread 470W Discharge 4" NPT thread 470W Discharge 3" for hose 470W Discharge 3" BSP thread 470W Discharge 3" NPT thread 470W Stud bolt 4700W Stud bolt 470W Stud bolt 470W Stator See page O-ring 4700W Ball bearing 4700W Oil 2 l 4700W60015 x x x 39 Rotor 470W O-ring 4700W Oil plug 470W O-ring 4700W Seal unit complete 470W Screw 4700W Wear plate 470W Driving sleeve 470W Support washer 470W Trimming spacer 470W Nut 470W Circlips 4700W Seal casing cpl Incl pos 52,53 54 * 470W /20

15 INSTRUKTIONER WEDA 50 Ref Designation P/N Qty Qty Qty L N H Seal casing cpl Incl pos 52,53 54** 470W O-ring 4700W Upper seal * 470W Upper seal ** 470W Holder 470W O-ring 470W Bearing bushing 470W Ball bearing 4700W Bearing unit Incl pos 58,59 470W O-ring 4700W Lower seal * 470W Lower seal ** 470W Seal holder * 470W Seal holder ** 470W O-ring 4700W Bearing bracket 470W Seal clamp 470W Oil bag 470W Seal clamp 470W Impeller 50Hz 470W Impeller 60Hz 470W Impeller 50Hz 470W Impeller 60Hz 470W Impeller 50Hz 470W Impeller 60Hz 470W Outer casing 470W O-ring 470W Diffusor 470W Diffusor 470W Strainer 470W Distance tube 50Hz 470W Distance tube 60Hz 470W Distance tube 470W Distance tube 470W Base plate 470W Diffusor 470W O-ring 4700W Plug 470W Stud bolt 470W Trimming spacer 470W Diffusor centre 470W Strainer 470W Base plate 470W Distance tube Screw 4700W Screw 4700W Contactor See page Wiring diagram 3-phases 470W Wiring diagram Υ 3-phases 470W Packing box 470W Washer 470W Screw 470W Contactor holder 470W Electrode cpl. 470W /20

16 INSTRUKTIONER WEDA 50 Ref Designation P/N Qty Qty Qty L N H 118 Washer 470W Short circuit NVB 470W Electronic unit NVB 470W Electronic unit NVB 440V 60Hz 470W Electronic unit NVB 220V 50Hz 470W Electronic unit NVB 240V 60Hz 470W Wiring diagram NVB 470W Terminal block 470W Sectional disc 470W Fat pin 4700W Nut 4700W NVB holder 470W Screw 4700W * Pumps with manufacturing N below ** Pumps with manufacturing N above STATOR and CONTACTOR Part Numbers Power supply Stator Contactor complete Stator Unit ( ) V Hz 470W W W V-3-50Hz 470W W W V Hz 470W W W V Hz 470W W W V Hz 470W W W /400V Hz 470W W W V 3 60Hz 470W W W /20

17 WEDA50L WEDA50N WEDA50H 90 17/20

18 WEDA50N, WEDA50L, WEDA50H /20

19 WEDA50N, WEDA50L, WEDA50H /20
