1 Uppdragsnummer: Projekterings-PM /geoteknik (PM/GEO) Brunnsgården Alingsås kommun Detaljplan inför nybyggnad Göteborg, PMgeo.docx

2 DOKUMENTINFORMATION 2(11) Uppdrag: Brunnsgården Uppdragsnummer: Datum: Revidering: - Beställare: AB Alingsåshem Uppdragsledare: Thomas Östergren thomas.ostergren@tellstedt.se Handläggare: Cecilia Ahl cecilia.ahl@tellstedt.se Granskare: Thomas Östergren thomas.ostergren@tellstedt.se

3 INNEHÅLLSFÖRTECKNING 3(11) 1 OBJEKT SYFTE STYRANDE DOKUMENT UNDERLAG Digitala underlag Planerad konstruktion Geotekniska undersökningar Positionering BEFINTLIGA FÖRHÅLLANDEN Topografi och ytbeskaffenhet Befintliga konstruktioner GEOTEKNISKA FÖRHÅLLANDEN Jorddjup och jordlagerföljd Jordegenskaper Hydrogeologiska förhållanden DIMENSIONERINGSFÖRUTSÄTTNINGAR Geoteknisk kategori Säkerhetsklass Dimensionerande värden Materialparametrar Laster REKOMMENDATIONER Grundläggning Stabilitet Tillfälliga schakter Radon Kontrollprogram K:\PETELL\VAR\Uppdrag\790826\08 Handlingar\G\085 PM\790826PMgeo.docx

4 BILAGOR Tabell 1.1 Bilagor 4(11) Namn Bilaga 1 Bilaga 2 Innehåll Utvärdering skjuvhållfasthet Utvärdering friktionsvinkel

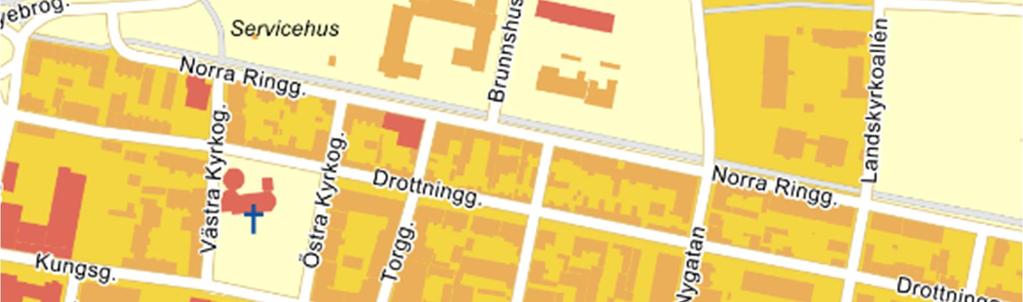

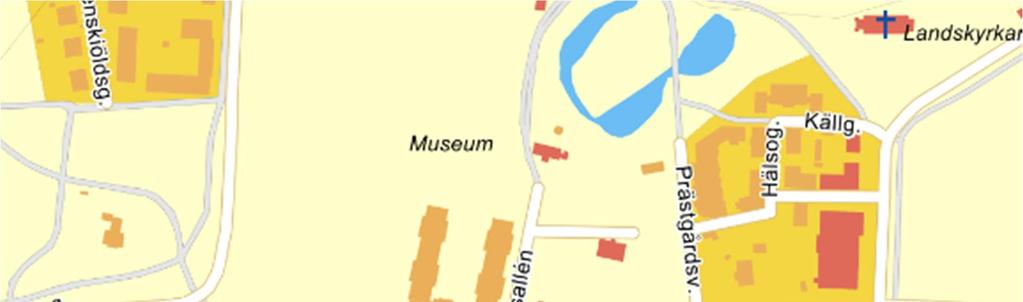

5 1 OBJEKT På uppdrag av AB Alingsåshem, har Tellstedt i Göteborg AB utfört en geoteknisk utredning för rubricerat objekt. 5(11) Figur 1 Översiktsbild av undersökningsområde 2 SYFTE Föreliggande PM behandlar projekteringsförutsättningar avseende geoteknik och grundvatten för rubricerat objekt. Sammanställning av nu utförda undersökningar redovisas i separat Markteknisk undersökningsrapport/geoteknik (MUR/GEO) daterad Denna PM är ett projekteringsunderlag och behandlar endast rekommendationer och synpunkter för projekteringsskedet. Dokumentet ska inte ingå som en del i förfrågningsunderlag. K:\PETELL\VAR\Uppdrag\790826\08 Handlingar\G\085 PM\790826PMgeo.docx

6 6(11) Vid upprättande av bygghandlingar, då byggnaders och anläggningars utformning är bestämd bör geotekniska uppgifter och rekommendationer, som överensstämmer med planerat grundläggningsarbete, inarbetas i den byggnadstekniska beskrivningen. Vid totalentreprenad ansvarar entreprenören för val av dimensioneringsparametrar och sina valda konstruktionslösningar. 3 STYRANDE DOKUMENT SS-EN Geokonstruktioner Boverkets författningssamling BFS 2015:6 EKS 10 IEG Rapport 7:2008 EN Kapitel 6 Tillämpningsdokument Plattgrundläggning 4 UNDERLAG 4.1 Digitala underlag Digital grundkarta samt skiss/ritning på föreslagna byggnader/planunderlag erhållen från beställaren Ledningskartor erhållna från Ledningskollen. Tidigare geotekniska undersökningar har gjorts inom undersökningsområdet av K-Konsult och har inarbetats i denna rapport. Utlåtande över detaljerad geoteknisk undersökning för tillbyggnad inom Brunnsgården i Alingsås, Alingsås kommun Arb. nummer Daterad Planerad konstruktion De två flyglarna mot norr, samt flygeln i sydväst skall rivas och återuppbyggas med fler våningar, se ritning G-1. Huvudbyggnaden skall ej rivas. I skrivande stund finns inga uppgifter på den blivande byggnationens vikt. 4.3 Geotekniska undersökningar Geotekniska undersökningar redovisas i Markteknisk undersökningsrapport daterad Positionering För uppdraget används koordinatsystem: I plan: SWEREF I höjd: RH2000

7 5 BEFINTLIGA FÖRHÅLLANDEN 5.1 Topografi och ytbeskaffenhet 7(11) Undersökningsområdet är beläget vid Brunnsgården, Alingsås kommun. Inom området finns en huvudbyggnad vilken skall bevaras samt tre flyglar vilka skall rivas och uppföras igen med fler våningar. Byggnaden angränsar till Norra Ringgatan i söder och till Brunnshusallén i öster. Markytan inom området är i princip plan. 5.2 Befintliga konstruktioner Huvudbyggnaden skall bevaras och övriga flyglar rivas och återbyggas med fler våningar. Huvudbyggnaden är troligtvis grundlagd med platta på mark, utan källare, men det finns dåligt med dokumentation som säkert visar detta. Befintlig bebyggelse finns söder och Öster om undersökningsområdet. I väster och norr finns en begravningsplats. 6 GEOTEKNISKA FÖRHÅLLANDEN 6.1 Jorddjup och jordlagerföljd I stort utgörs de naturliga jordarterna inom undersökningsområdet av svämsediment (sand), vilket mellanlagras av skikt av silt, sand och finsand vilken vilar på lera på friktionsjord ovan berg. Friktionslagrets (svämsedimentets) mäktighet är ca meter mäktigt och därefter påträffas lera vilken vilar på friktionsjord ovan berg. Provtagning av jordarterna har utförts med hjälp av en skruvborr till ca 4 meters djup. Det naturliga ytlagret är sedan tidigare bortschaktat och ersatt av fyllnadsmaterial vilket har en något diverse sammansättning av mulljord, grusig sand och siltig mulljord, se bilaga 1 tillhörande MUR. Sand (friktionsjord) har provtagits från ca 0,5-4 meters djup. Sanden är ett svämsediment som innehåller skikt av silt och finsand till ca 16 meters djup och därefter skikt av silt och lera till ca meters djup. Det ska noteras att silt och finsand är mycket flytbenäget i vattenmättat tillstånd samt även tjälfarligt. Lera (kohesionsjord) påträffas ca 16 meter under markytan. Leran uppträder först som skikt i sanden och övergår därefter till en mer ren lera från ca 22 meters djup. Leran har ej provtagits och sonderingarna har avbrutits utan att stopp har erhållits ca meter under markytan. Sonderingarna har avbrutits i underlagrande lera utan att stopp erhållits ca meter under markytan. K:\PETELL\VAR\Uppdrag\790826\08 Handlingar\G\085 PM\790826PMgeo.docx

8 6.2 Jordegenskaper 8(11) Jordegenskaper har valts som ett medelvärde av sammanvägt härlett värde. Valda jordparametrar (utvärderad skjuvhållfasthet och friktionsvinkel) redovisas i bilaga 1:1 och 1:2. Utvärderingen av friktionsvinklar har varit svår att bedöma då resultaten inte är helt tillförlitliga. Detta beror troligtvis på en felregistrering från CPTsonderingarna som ej utvärderar friktionsvinklar mellan 39 o -44 o, se bilaga 1: Hydrogeologiska förhållanden Fri vattenyta i den övre akviferen har uppmätts i skruvprovtagningshål 5 och 21 2,7 2,9 meter under markytan. Två grundvattenrör installerades även vid undersökningstillfället i januari 2018, ett i punkt 5 och det andra i punkt 21, båda ca 4 meter under markytan (med spetsen i friktionsmaterialet). Avläsning av grundvattenrören har i skrivande stund utförts vid installationstillfället samt Grundvattenytan i rör GW5 var 2,9 meter under markytan vid båda avläsningstillfällena och i GW21, 2,7 meter under markytan och 2,6 mumy Vid K-Konsults undersökning 1992 installerades grundvattenrör och en grundvattenyta noterades mellan 2,6-2,9 mumy, vilket stämmer väl överens med nutida mätningar. 7 DIMENSIONERINGSFÖRUTSÄTTNINGAR 7.1 Geoteknisk kategori För geoteknisk projektering enligt denna PM gäller geoteknisk kategori 2, GK Säkerhetsklass För geoteknisk projektering enligt detta PM gäller säkerhetsklass Dimensionerande värden Plattan ska dimensioneras enligt DA3. Dimensionering utförs i gränstillstånd STR/GEO Materialparametrar Dimensionerande värde beräknas med formeln och utgår från att lågt värde är dimensionerande:

9 = η 9(11) (1) Dimensionerande värde för vald parameter. Fast partialkoefficient enligt BFS. Omräkningsfaktor som tar hänsyn till aktuella geokonstruktionen, brottsmekanism, beräkningsmetod och undersökning. Valt värde baserat på sammanställt härlett värde för materialparametrar. Tabell 7.1 Partialkoefficienter hämtade från EKS 10 (BFS 2011:10), uppsättning M2, tabell I-6, sidan 141. Jordparametrar Beteckning γ m Friktionsvinkel tan φ' 1,3 Effektiv kohesion c' 1,3 Odränerad skjuvhållfasthet cu 1,5 Sättningsmodul E 1,0 Tunghet γ 1,0 För att beräkna omräkningsfaktorn vid markgrundläggning kan nedanstående η- faktorer ändvändas: Jordparametrar η(1,2,3,4) η(5,6)* η(7,8)* ηtotal Friktionsvinkel lera 0,8-1,0 - Effektiv kohesion (dränerad) 0,8-1,1 - Odränerad skjuvhållfasthet 0,95-1,0 - Sättningsmodul 1,0 Tunghet 1,0 *Får konstruktören ta fram Nedan tabell redovisar dimensionerande värden för tunghet, skjuvhållfasthet och friktionsvinkel. Valda värden baseras på sammanställda undersökningsresultat samt på tabellvärden ur TKgeo13. K:\PETELL\VAR\Uppdrag\790826\08 Handlingar\G\085 PM\790826PMgeo.docx

10 Tabell 7.2 Valda jordparametrar Jordart Sand1, silt- och finsandskikt (1-5 m) Sand2, silt- och finsandskikt (5-10 m) Sand 3, silt- och finsandskikt (10-17 m) Lera (17-25 m) γ Hållfasthets egenskaper 10(11) E modul MPa γ k=19,0 kn/m 3 γ`k=10,0 kn/m 3 φ`=37o 8* MPa γ k=18,0 kn/m 3 γ`k=10,0 kn/m 3 φ`=35o 8* MPa γ k=18,0 kn/m 3 γ`k=10,0 kn/m 3 φ`=29o 8* MPa γ k=18,5 kn/m 3 γ`k=8,5 kn/m 3 Cu=43+2,8*x kpa c =0,1*cu kpa φ`=30 o 10* MPa x = djupet räknat från 17 meter under markytan *Gäller endast vid full lastkompensation 7.4 Laster I skrivande stund fanns inga uppgifter om de planerade byggnadernas vikt. Byggnaderna skall grundläggas med källare med undantag för byggnaden närmst Norra Ringgatan. Två av byggnaderna skall uppföras med 4- våningsplan och en av byggnaderna med två våningsplan, se ritning G- 1, tillhörande MUR. 8 REKOMMENDATIONER 8.1 Grundläggning Allmänt för grundläggningen gäller; All uppfyllnad och/eller återfyllnad skall utföras enligt anvisningarna i AMA anläggning och skiljas från den naturliga jorden med en geotextil. Markplanering/höjdsättning och anslutningar till byggnaderna skall utföras med förutsättning att en sättningsskillnad kan uppstå mellan byggnad och omgivande belastad mark. Inom grundläggningsområdena kommer det att finnas gamla grundrester och fyllnadsmaterial från den tidigare grundläggningen. Dessa skall tas bort och schaktbottenbesiktning utföras av en erfaren geotekniker innan grundläggningsarbetena påbörjas. Byggnaderna kan efter det förslagsvis grundläggas med kantförstyvad bottenplatta av betong. Byggnadernas grunder måste förses med en väl fungerande dränering, då förekommande jordar inte är självdränerande. 8.2 Stabilitet Stabiliteten har ej kontrollerats i denna undersökning.

11 8.3 Tillfälliga schakter 11(11) Då jordarterna inom området till största delen utgörs av sand med skikt av silt och finsand erhålles falsk kohesion (jorden är naturligt fuktig och fuktigheten medför att kornen trycks mot varandra och hållfastheten ökar). Falsk kohesion försvinner när jorden blir vattenmättad eller helt torr, varför branta schaktslänter bör undvikas. Om schakten hålls öppen under kort tid minskar risken för ras. Vid schakt i sandiga jordar kan en provgrop ge en antydan om lämplig släntlutning. Om grundvattenytan genombryts måste grundvattenytan sänkas temporärt. Avsänkningen skall vara genomförd innan schakten påbörjas och kan normalt utföras genom pumpning i filterbrunnar eller genom länshållning (wellpointspetsar). 8.4 Radon En radonmätning föreslås att utföras innan grundläggningsarbetena påbörjas. Det är av stor vikt att inget radonförande fyllnadsmaterial tillförs fastigheten. 8.5 Kontrollprogram Det är av mycket stor vikt att ett kontrollprogram upprättas innan grundläggningsarbetena påbörjas. K:\PETELL\VAR\Uppdrag\790826\08 Handlingar\G\085 PM\790826PMgeo.docx

12 Projekt: Projektnummer: Brunnsgården, Alingsås kommun Odränerad skjuvhållfasthet (CPT) cu [kpa] CPT 1 CPT 4 14 CPT 6 CPT 9 CPT CPT 13 CPT 16 CPT CPT 24 Utvärderad Djup [m] K:\PETELL\VAR\Uppdrag\790826\08 Handlingar\G\084 MUR\790826Sammanställning materialparametrar 2.xlsx

13 Projekt: Projektnummer: Brunnsgården Friktionsvinkel CPT 1 CPT 4 CPT 6 CPT 9 CPT 11 CPT 13 CPT 16 CPT 20 CPT Djup [m] K:\PETELL\VAR\Uppdrag\790826\08 Handlingar\G\084 MUR\790826Sammanställning materialparametrar 2.xlsx
